Не так давно на нашем портале был выпущен обзор «моноблока» Bitspower BP-ROGCR5EFCB-BK, от знакомства с которым остались позитивные впечатления. На удивление мой запал после сдачи того материала не исчез, и не откладывая дела в долгий ящик, я приступил к изучению второго в своей жизни компонента СЖО компании Bitspower. Теперь это водоблок полного покрытия для графических ускорителей ASUS серии GeForce GTX 980 Strix/Poseidon.
Если честно, то давненько мне не приходилось браться за системы охлаждения, предназначенные для видеокарт. Можно даже сказать, что я соскучился по этой теме.
Впрочем, вернемся к данной статье. Рассказывать об одной модели класса fullcover будет не очень интересно, поэтому компанию герою обзора составит гибридная система охлаждения ASUS DirectCU H2O. В принципе, интереснее бы смотрелся вариант, выпущенный специализированной фирмой (EKWB, Alphacool, Aquacomputer, Koolance, Swiftech и Watercool), но за отсутствием оного возьмем СО ASUS.
Полное название – Bitspower VG-NGTX980ADIIS Acrylic Top With Stainless Panel (Clear). Код производителя – BP-WBVGNGTX980ADIISNPAC.
Все просто и со вкусом: черная коробка и белый логотип компании-производителя, никаких лишних элементов.
На верхней крышке и торцах присутствуют логотип и надпись Bitspower, из отличительных знаков отметим лишь наклейку с моделью. Увы, никаких данных о характеристиках и совместимости здесь не приводится.
Впрочем, не будем затевать интригу и просто укажем совместимые с данной моделью СО версии видеокарт:
Внутри все надежно упаковано в отдельные пакеты…
… и хорошо защищено от повреждений в процессе транспортировки.
Комплект поставки не поражает воображение, но все необходимое в нем есть:
Радует наличие дополнительных (запасных) резинок, которые могут пригодиться в процессе эксплуатации водоблока.
После обзора «моноблока» Bitspower BP-ROGCR5EFCB-BK у меня сложилось четкое представление о моделях компании, которое можно характеризовать как практически идеальное сочетание качества и производительности с красивой оберткой. Думаю, с этим сложно поспорить, единственное, может оттолкнуть стоимость, но в мире СЖО это понятие относительное.
Но пока мы рассмотрели лишь один продукт, а этого мало. Посмотрим, подтвердится ли вышесказанное на примере водоблока полного покрытия Bitspower VG-NGTX980ADIIS.
С появлением архитектуры Nvidia Maxwell компания ASUS начала активно продвигать бренд Strix, который со временем занял должное место в сердцах большинства пользователей. Эту тенденцию подхватили некоторые производители компонентов СЖО и начали ставить звучное имя Strix на свои устройства.
Не стала исключением и компания Bitspower: в данном случае эти пять букв и глаза неясыти можно видеть на акриловой крышке водоблока.
Конечно, в плане конструкции ничего сверхъестественного нет, но без особенностей не обошлось. На лицевой части расположена прозрачная акриловая крышка толщиной 12.0 мм, на ней в свою очередь размещена дополнительная металлическая пластина (вставка), последняя отполирована практически до зеркального блеска.
В нижнем торце акриловой крышки можно видеть три отверстия диаметром 5.0 мм под светодиоды, и при желании можно оснастить все красивой подсветкой.
С обратной стороны находится медное основание GPU и RAM с никелированным покрытием, медное основание VRM с никелированным покрытием и металлическая пластина, охлаждающая контроллер VRM.
Все это скреплено шестнадцатью винтами с головкой под шестигранник, а за герметичность конструкции отвечают резиновые прокладки.
На основной медной пластине расположены выступы под GPU и RAM. Их высота составляет соответственно 0.5 мм и 1.5 мм, толщина самой пластины равна 6.0 мм.
Если судить по тесту с линейкой, то проблем с ровностью основания нет.
Толщина медной пластины, охлаждающей цепи питания, с учетом выступа равна 5.0 мм. Толщина третьего элемента, который отводит тепло от контроллера VRM, составляет те же 5.0 мм.
Сверху к акриловой крышке на пару винтов прикручена акриловая вставка с отверстиями под фитинги G1/4.
Примечательный факт: между отверстиями под фитинги есть посадочное место под светодиод 3 мм.
Осталось лишь совершить визуальный осмотр «бэкплейта», идущего в комплекте с водоблоком. Он исполнен в виде большой металлической пластины черного цвета, на наружной стороне которой расположен логотип Bitspower и подпись V2.

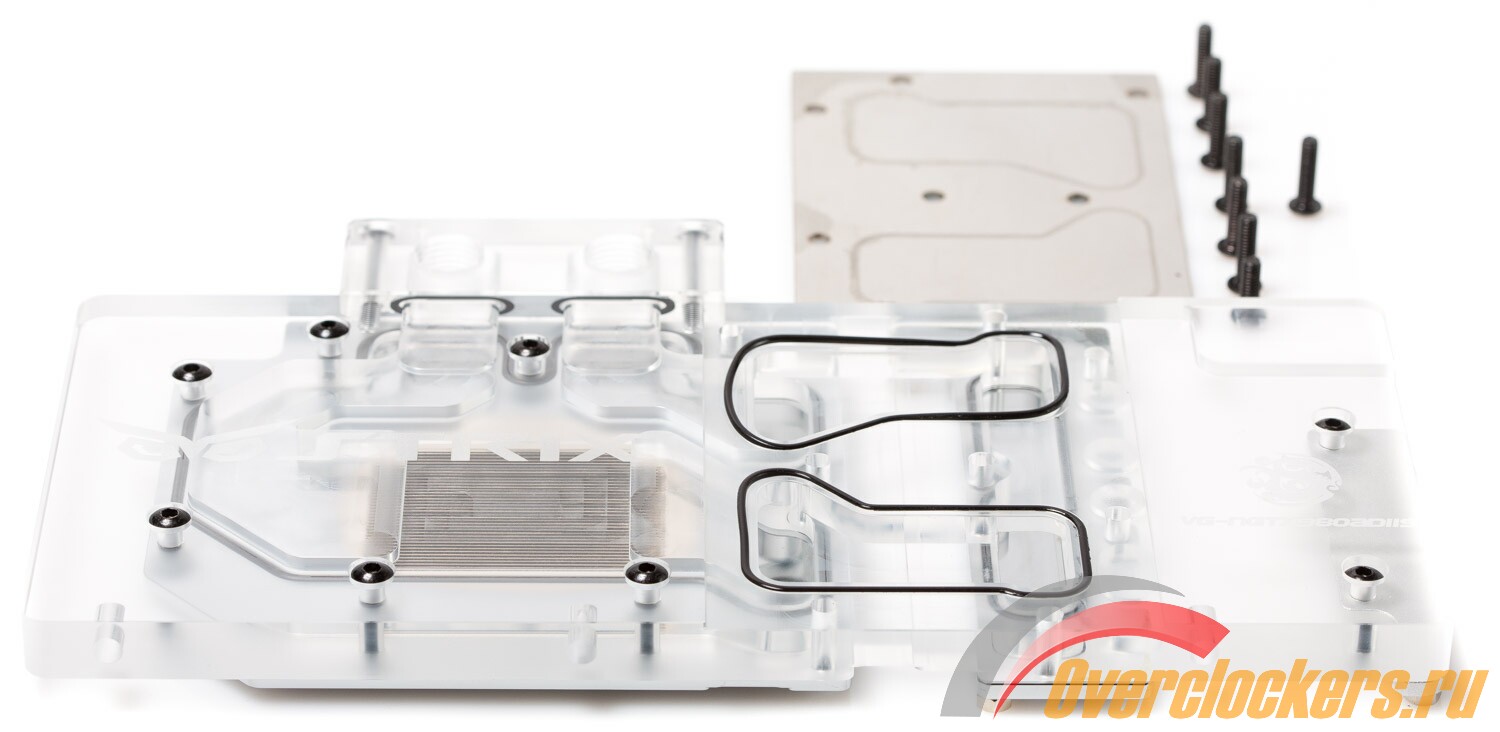

Теперь перейдем к более интересному – внутреннему строению модели Bitspower. Начнем со снятия верхней металлической пластины; кстати, на данном снимке хорошо видно качество обеспечиваемого поверхностью отражения.

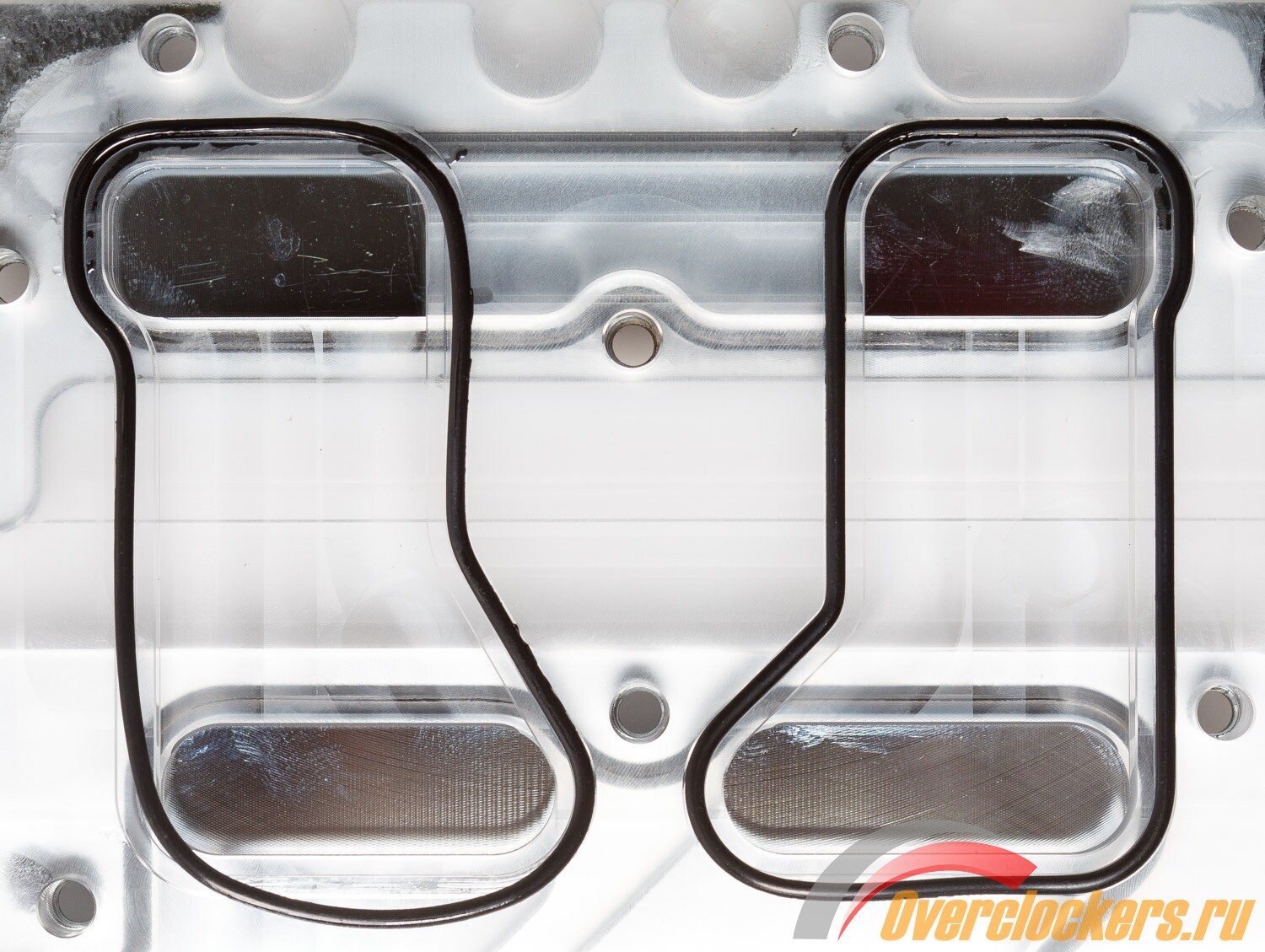

Далее выкручиваем винты и снимаем пластину, после чего можно увидеть два канала в акриловой крышке. Они нужны для соединения и направления потока от пластины GPU к пластине VRM.
По контуру каналов проходят резиновые вставки, делающие всю конструкцию герметичной.

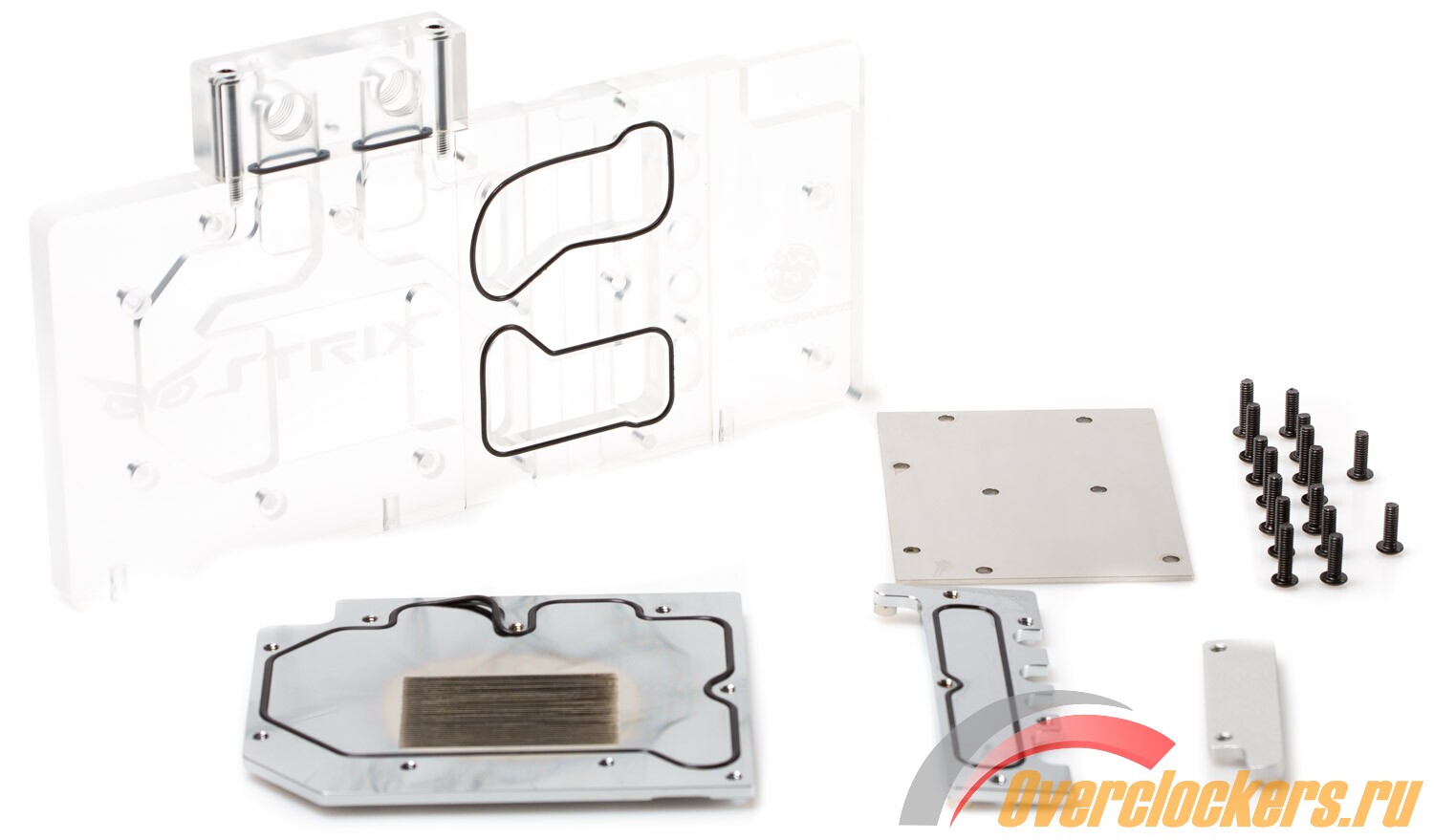

Затем откручиваем оставшиеся винты и переходим к детальному осмотру самых важных элементов.

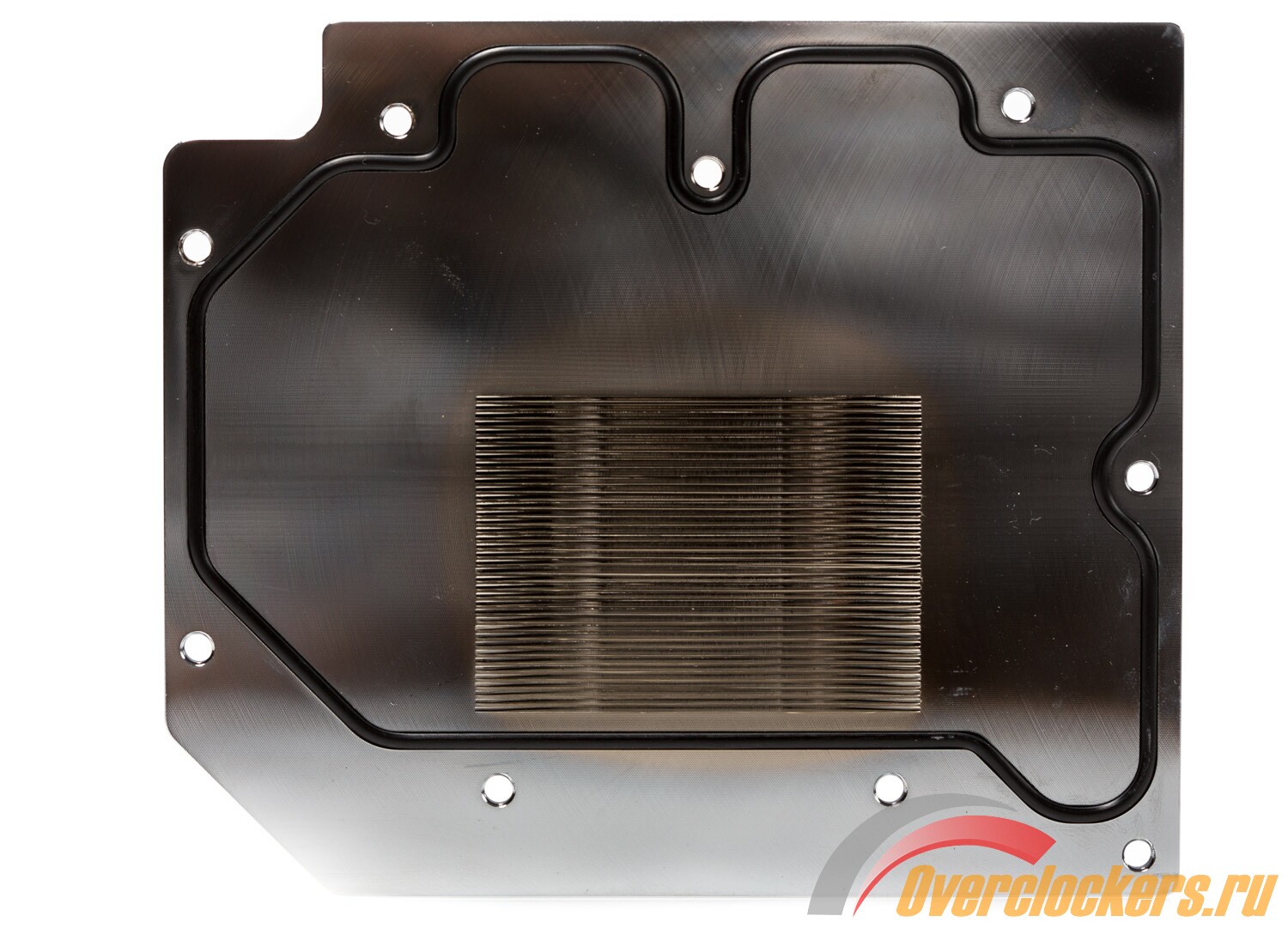

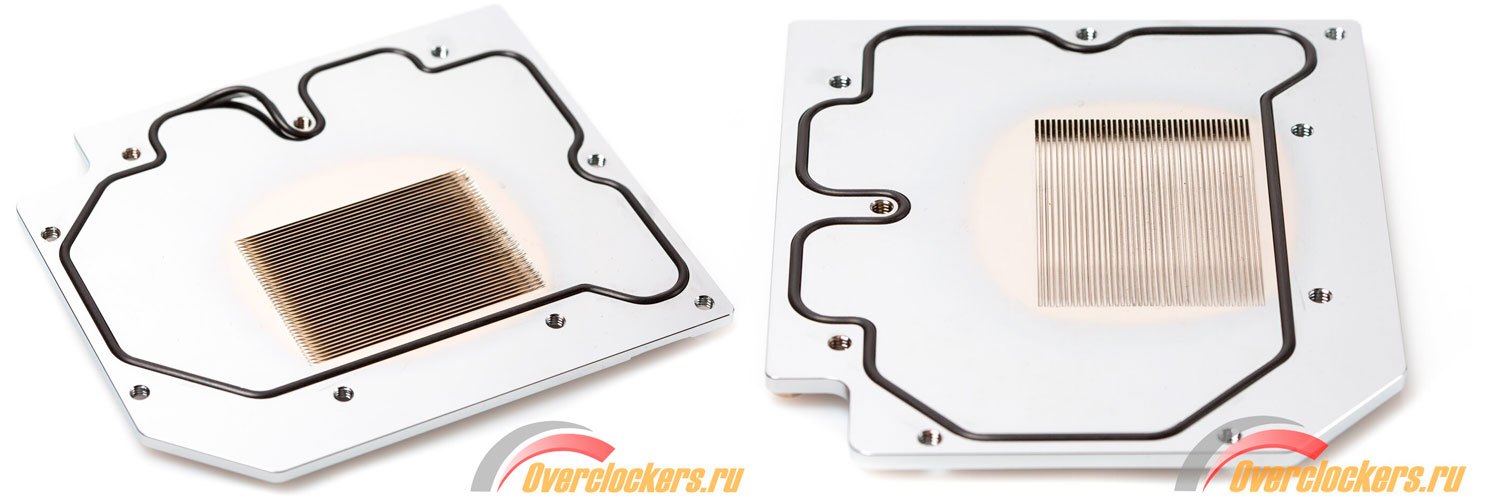

Начнем мы с пластины, которая контактирует с графическим процессором и микросхемами видеопамяти, являясь основой водоблока. Ее габариты довольно большие: толщина без учета выступов равна 6.0 мм, высота выступов GPU – 0.5 мм, RAM – 1.5 мм, о чем уже говорилось выше.

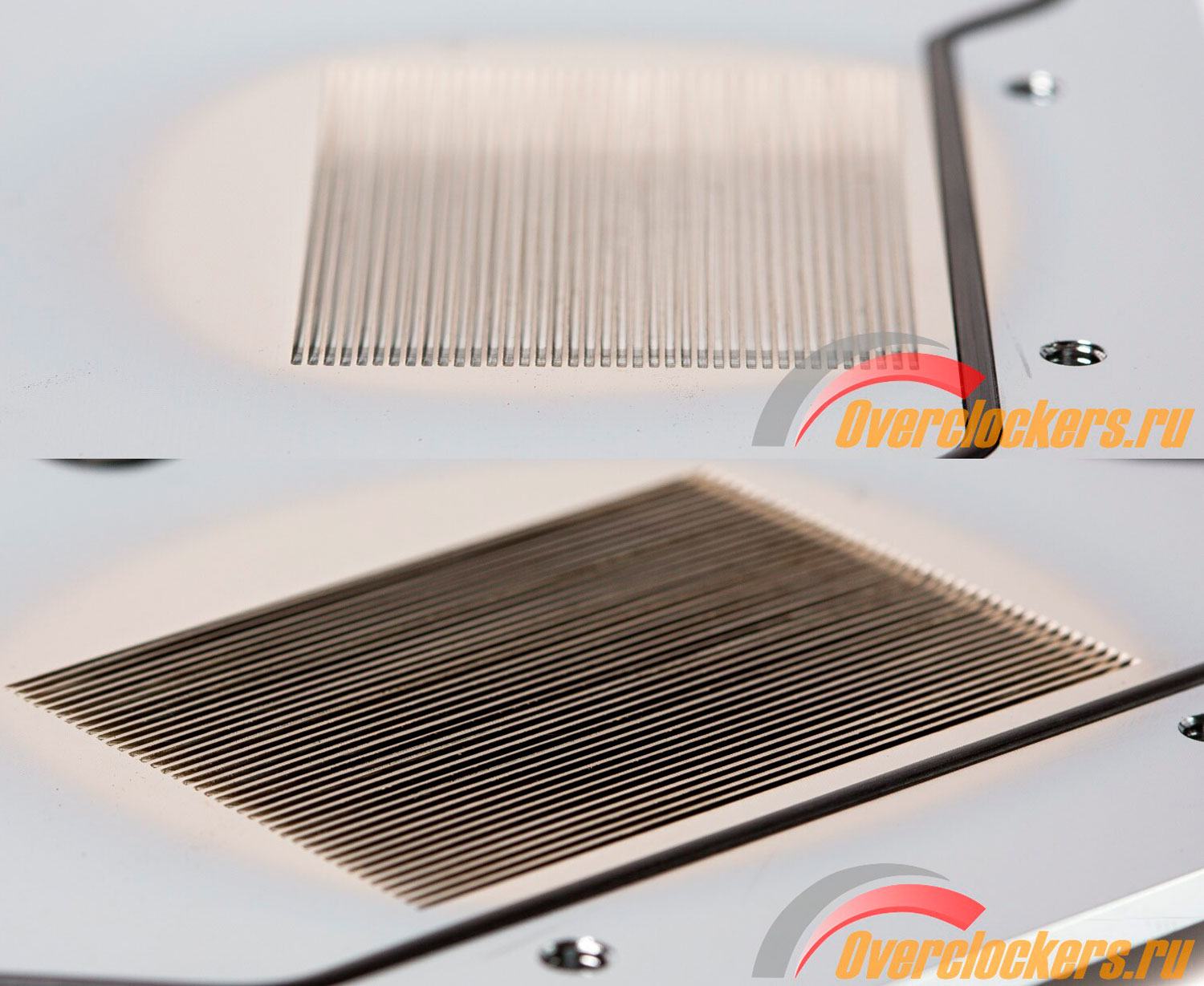

Практически по центру пластины с небольшим смещением вниз находится микроканальная структура. Длина канала составляет 54 мм, ширина всей гребенки – 42 мм.
Всего на 42 мм расположились 39 ребер толщиной ~0.5 мм и 39 каналов шириной 0.5-0.6 мм.
Глубина каналов составляет 4.5 мм, это при толщине медной пластины в зоне контакта с видеоядром 6.5 мм.

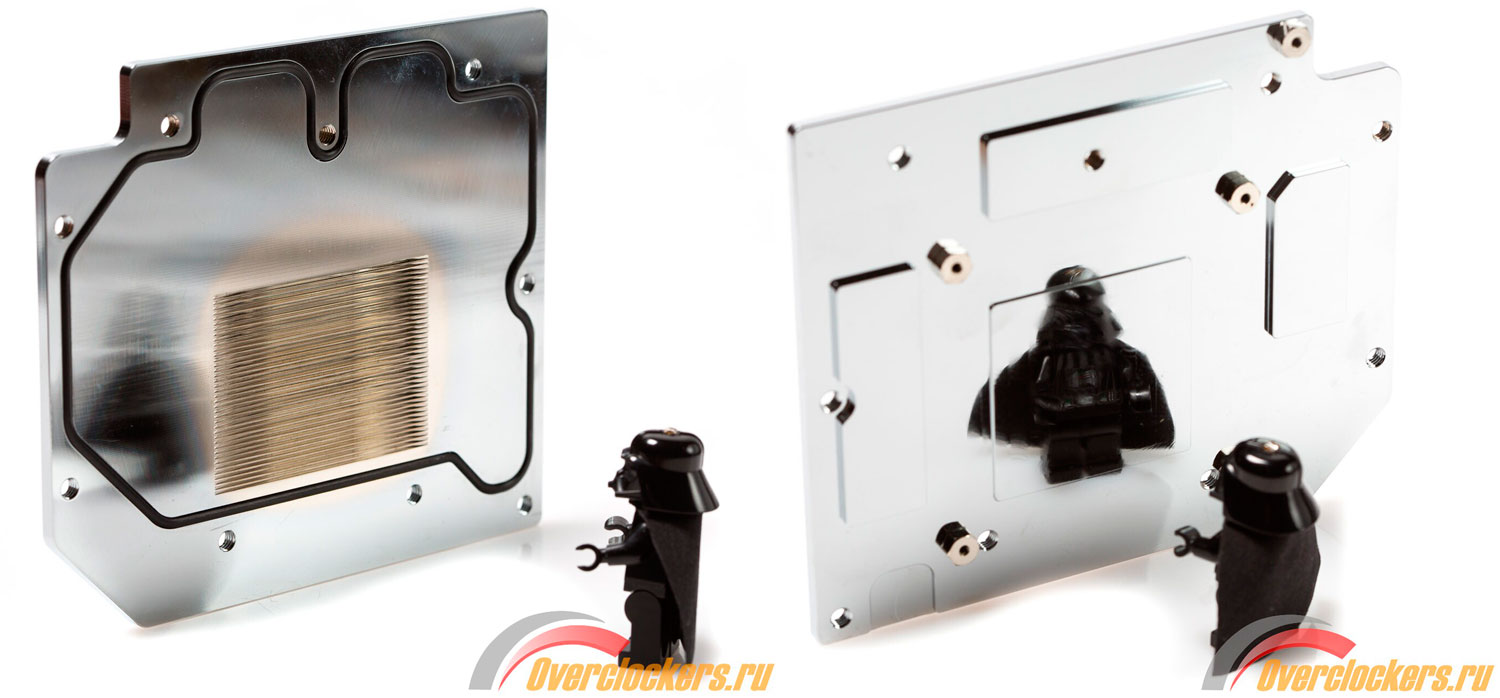

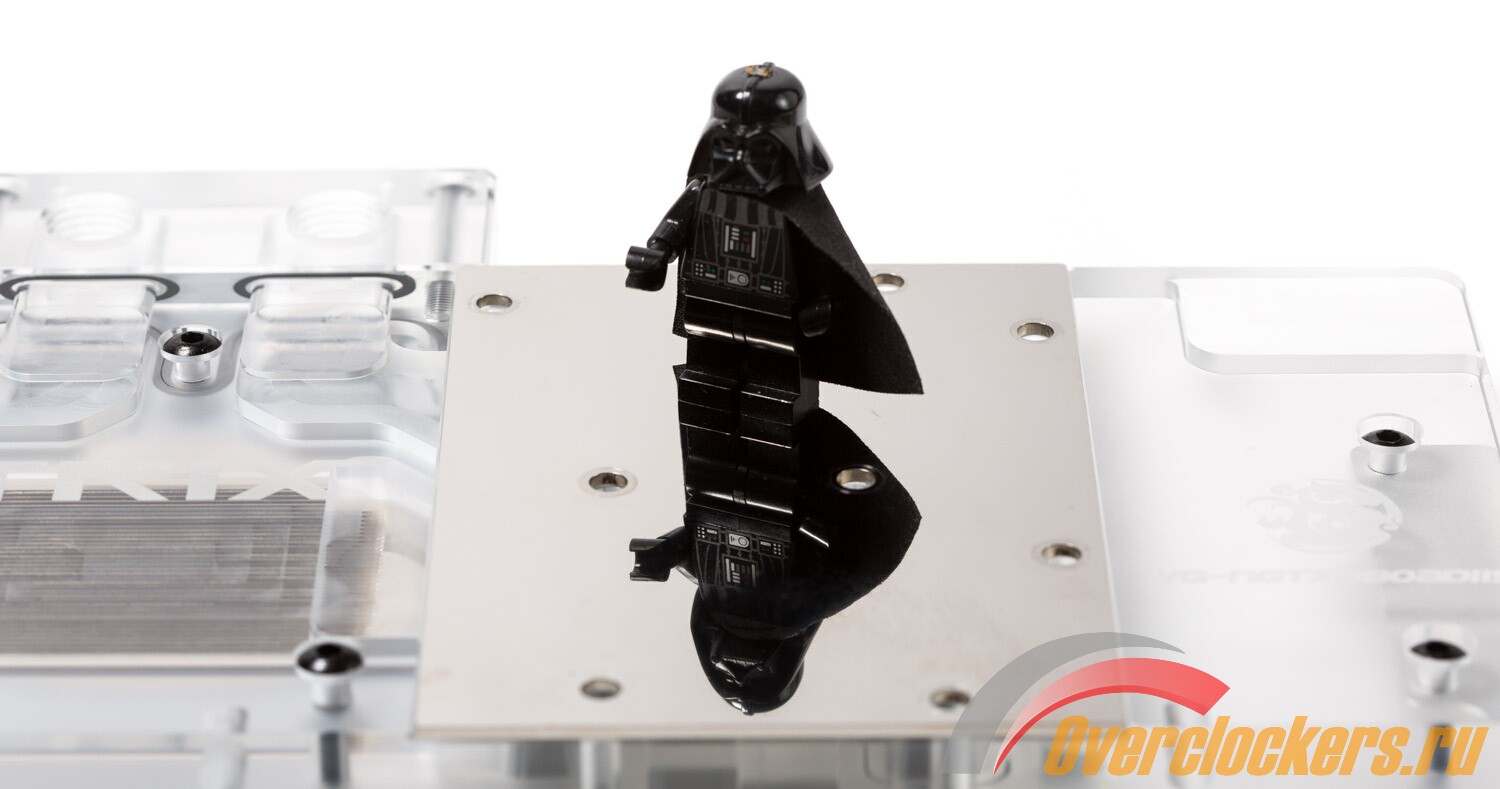

Пластина получила никелированное покрытие, хорошо обработана и отличилась зеркальным отражением с обеих сторон. Правда, отражение все же расплывчатое, но на контактной поверхности оно намного четче в сравнении с наружной стороной.

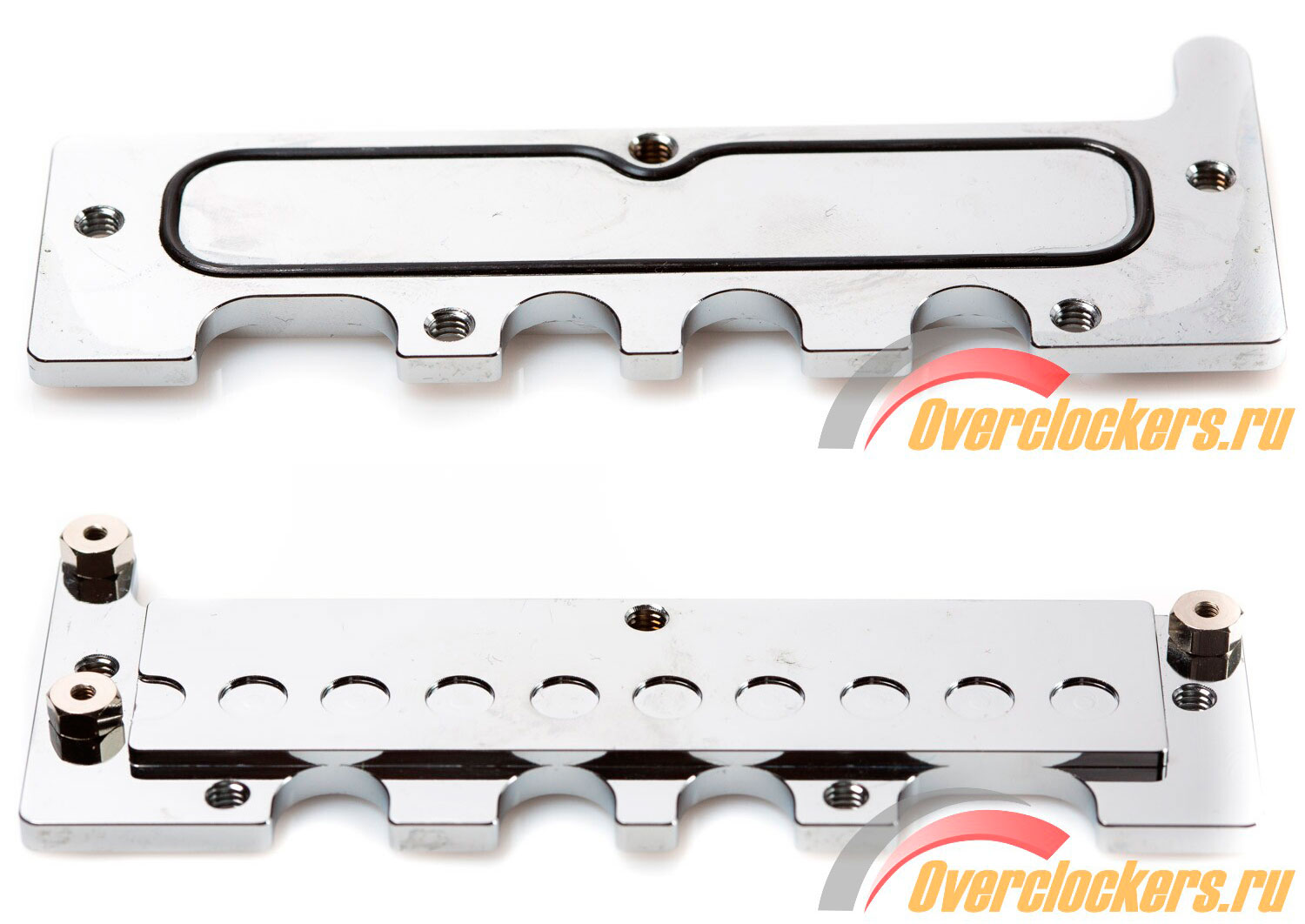

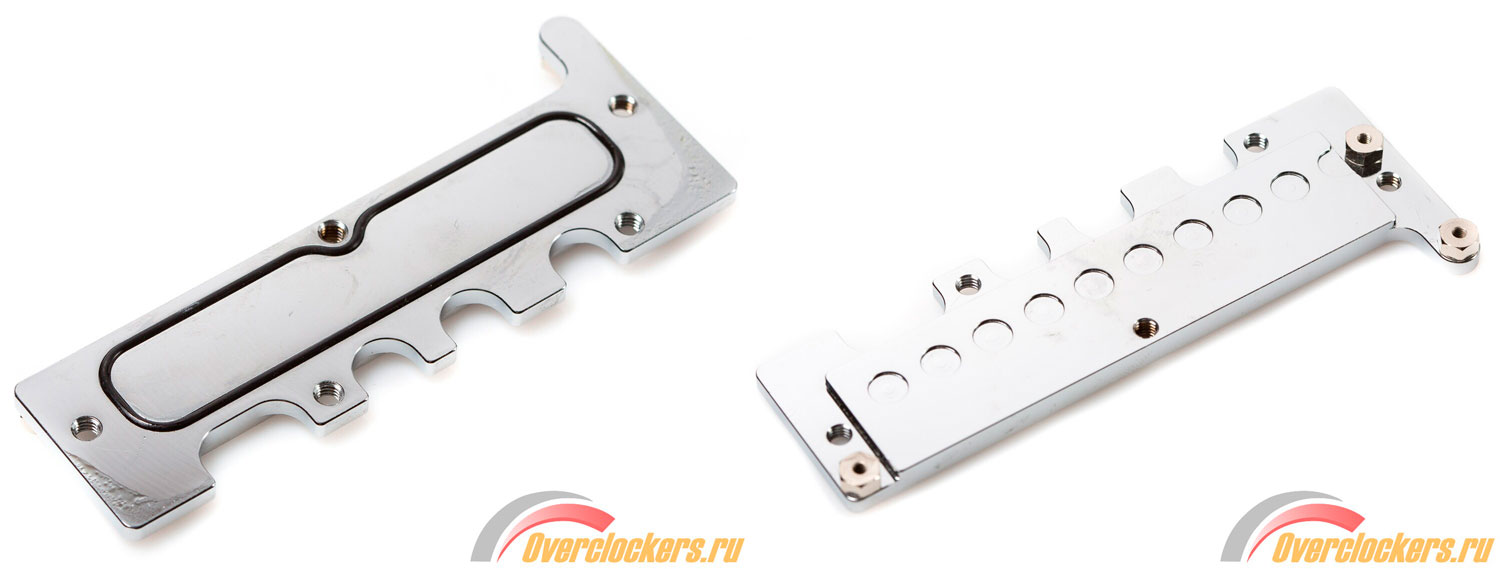

Основание зоны подсистемы питания выполнено из меди и также оснащено никелированным покрытием. Внутренняя поверхность основания лишена каких-либо углублений, если говорить проще, то это медная болванка. Но большего для охлаждения цепей питания, в принципе, и не надо. Толщина пластины составляет 5.0 мм.
Стоит отметить очень хорошее качество обработки. Впрочем, судя по предыдущему знакомству, это особенность всех продуктов компании, так что наблюдать подобное не удивительно, а вот увидеть противоположную картину было бы странно.

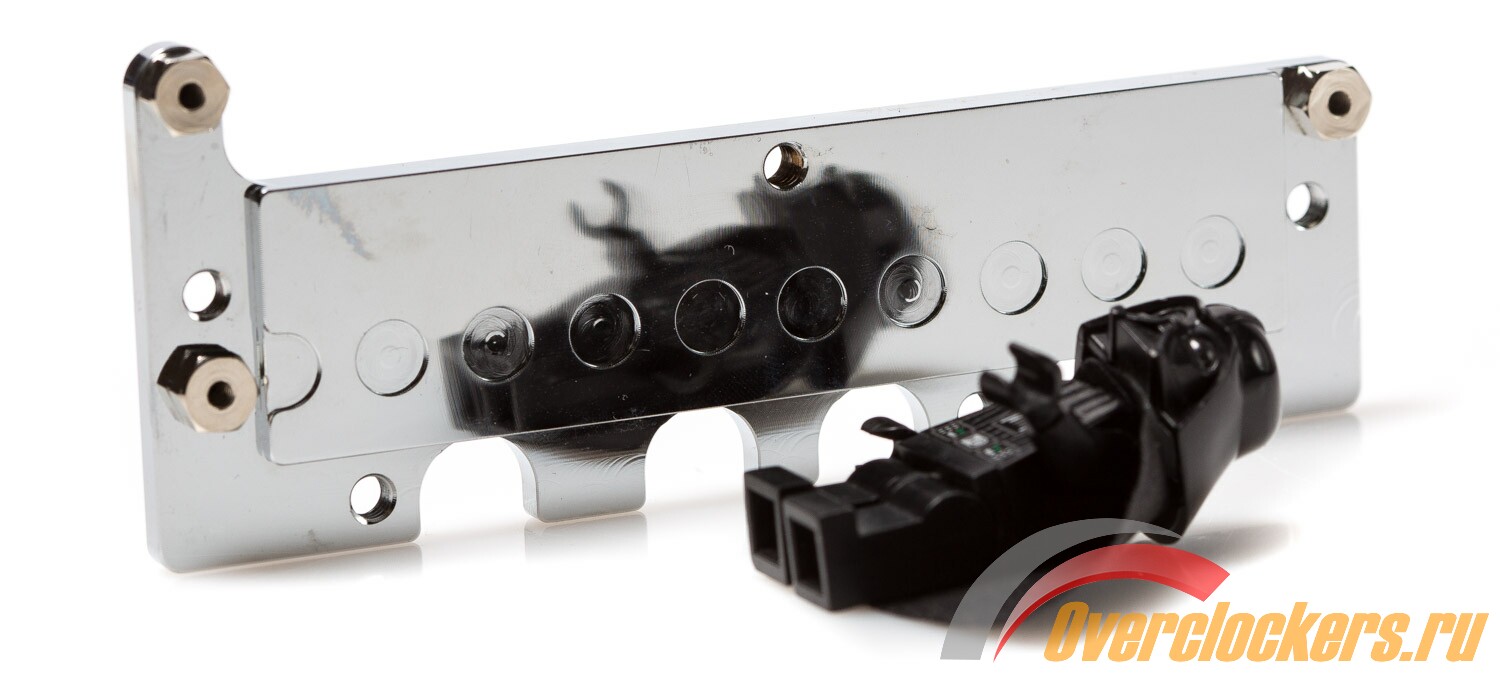

Контактная поверхность основания выделяется нечетким зеркальным отражением.

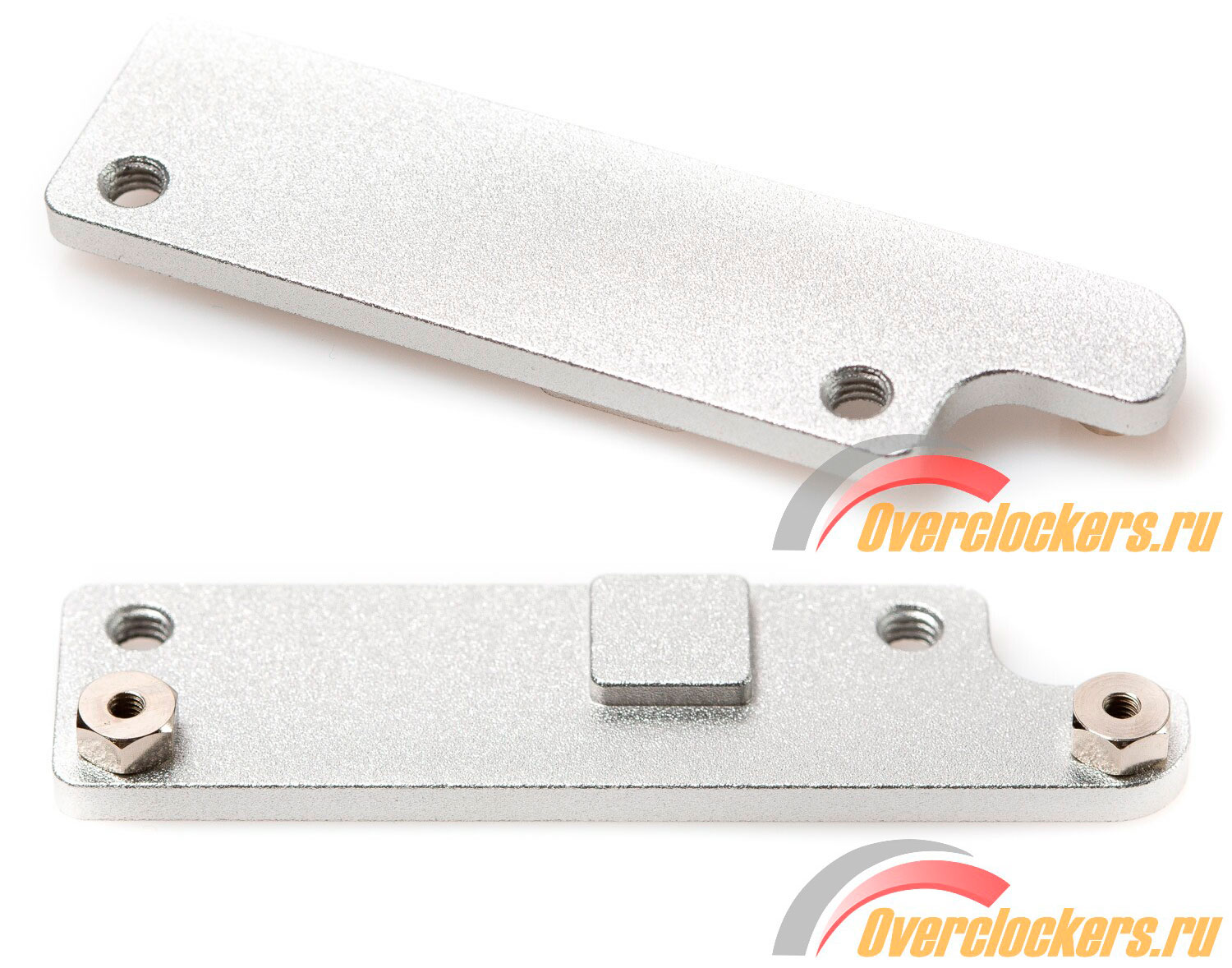

Внимания заслуживает и третий элемент, который не задействован в контуре водоблока, это металлическая болванка, отводящая тепло от самого контроллера VRM.
Напомню, что в статье об использовании «бэкплейта» видеокарты мною затрагивался вопрос охлаждения контроллера VRM. Ознакомиться с этим материалом вы можете, пройдя по ссылке.
Перед тем как перейти к установке и тестированию, думаю, стоит продемонстрировать качество отпечатка и прижима. К сожалению, налицо не лучший контакт с кристаллом, но тут виной может быть его неровность, поскольку со штатным кулером есть такая же проблема.
А в остальном прижим очень хороший.
Теперь переходим к довольно примитивному процессу установки тестируемой модели на видеокарту, тут все просто и особых комментариев не требует.

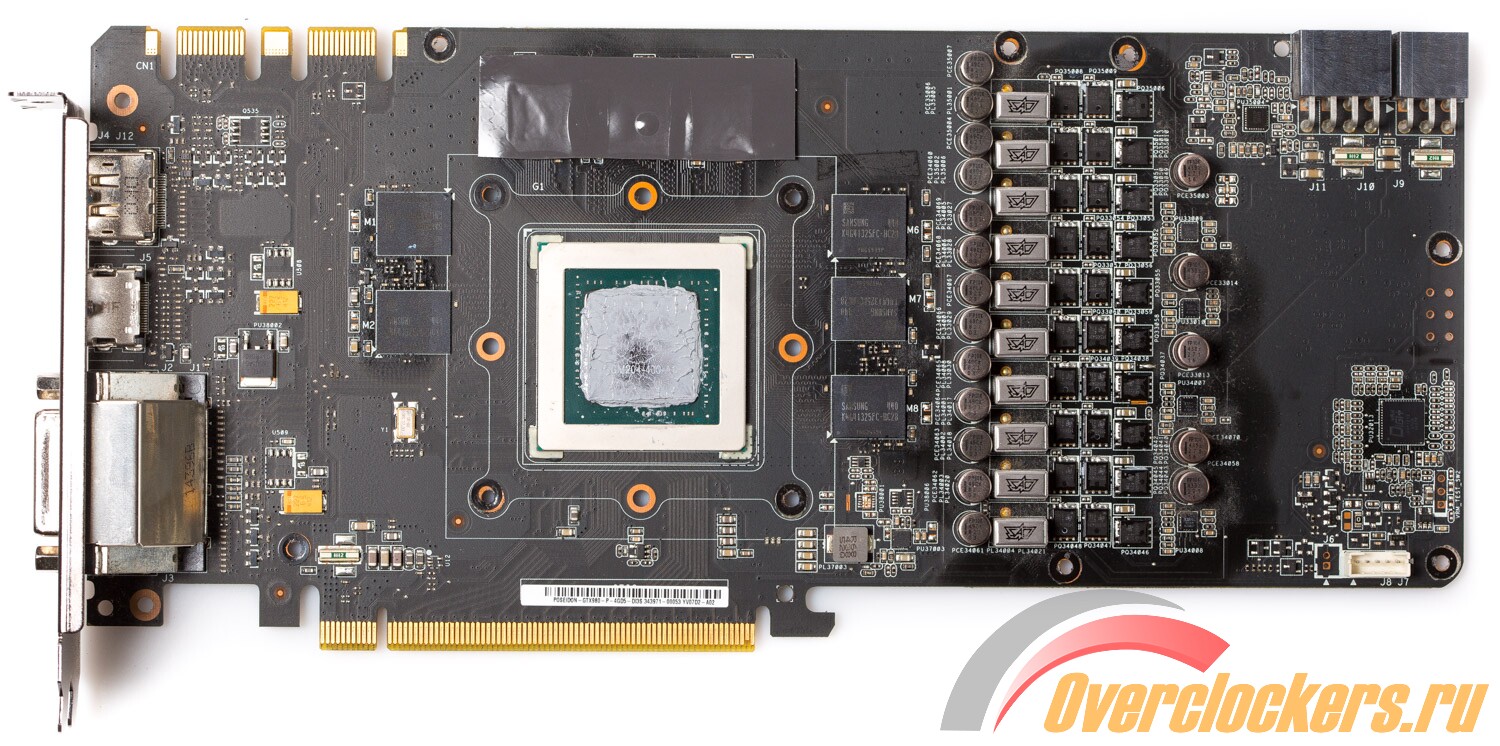

Начинаем с установки fullcover на печатную плату. Перед началом этой процедуры необходимо разместить термопрокладки толщиной 0.5 мм на микросхемах памяти и подсистемы питания видеокарты, также не забываем о контроллере подсистемы питания.
Далее советую положить водоблок на коробку или книгу, и сверху на него надеть видеокарту. Делайте это аккуратно, старайтесь сделать так, чтобы отверстия совпадали.
У пользователя есть два варианта: можно использовать стандартный «бэкплейт», идущий с видеокартой, и тот, что в комплекте с моделью Bitspower. Выбор делаете сами, разница лишь в том, что в базовой комплектации крепежная пластина ASUS не участвует в охлаждении, а «бэкплейт» из поставки водоблока, наоборот, задействован в охлаждении видеокарты.
В принципе, можно не издеваться над родной крепежной пластиной подобно мне в статье, а обойтись использованием «бэкплейта» Bitspower.

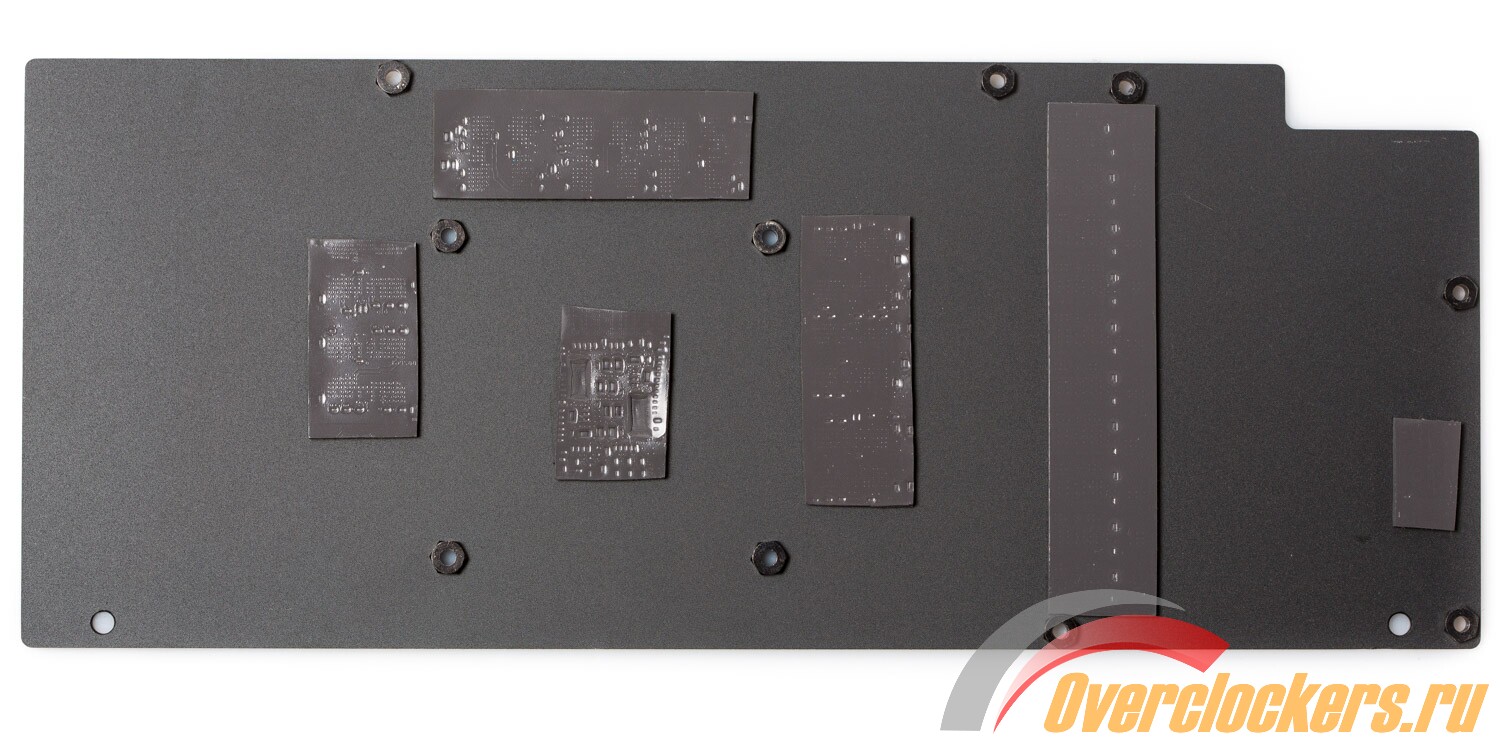

Теперь переходим к обратной стороне видеокарты. Тут нам нужно разместить термопрокладки так, чтобы они отводили тепло с обратной стороны в местах расположения подсистемы питания, микросхем памяти и GPU. По крайней мере, так рекомендует производитель.
Здесь лишь посоветую добавить прокладку в виде небольшого кусочка с обратной стороны контроллера системы питания. И разместить две небольших полоски термопрокладок ближе к видеовыходам. Правда, на снимке это не показано, поскольку потребность в них была выявлена только после установки «бэкплейта». Ну а на следующей фотографии хорошо заметно, почему это нужно сделать.
Как можно видеть, металлическая пластина нависает над контактами, находящимися с обратной стороны видеокарты ближе к видеовыходам. Если учесть, что обратная сторона крепежной пластины ничем не заизолирована, есть риск того, что произойдет замыкание, которое способно привести к неприятным последствиям.
Кроме того, несмотря на толщину пластины, при небольшом давлении на нее она спокойно продавливается и касается видеокарты. Так что пара маленьких кусочков термопрокладки толщиной 2.5 мм лишними не будут. Хотя если вы не собираетесь брать рабочую видеокарту в этом месте (и если не произойдет ничего странного, что может привести к тому же действию), можете по данному поводу особо не париться. Впрочем, здесь все на ваше усмотрение.
Закручиваем винты и вот результат.
Напоследок добавлю инструкцию, которая очень подробно все объясняет. Для некоторых пользователей она может пригодиться.
Итак, все на своих местах и можно полюбоваться видом установленного водоблока Bitspower VG-NGTX980ADIIS на видеокарте ASUS ROG Poseidon GTX 980.
И представлю немного самодеятельности из обрезков моего первого проекта «coreROG», который уже давно разобран на составные части.
А чтобы перейти к тестированию, нужно включить fullcover в состав контура. Для начала, два из четырех отверстий закрываем фирменными заглушками с резьбой G1/4, которые идут в комплекте.
А в оставшиеся два отверстия вкручиваем фитинги, адаптеры или быстросцепы, смотря, что вы используете в своем контуре.
Делаем красивый снимок.
Собираем контур и тестируем!
Противник
Перед тем как перейти к результатам тестирования, взглянем на противника – ASUS DirectCU H2O. Собственно, модель ASUS ROG Poseidon GTX 980, на которой установлена данная гибридная система охлаждения, это видеокарта семейства ROG, она может работать как чисто воздушная, так и жидкостно-воздушная.
В «воздушном режиме» за охлаждение отвечают только вентиляторы, раскручиваясь до 4000 об/мин. И, в принципе, вы получаете довольно интересную видеокарту, но если вы не планируете ставить ее на воду, то не лучше ли взять ту же версию Strix или модель постарше?
Хотя если вы хотите использовать ее в составе контура СЖО, и при этом у вас нет особого желания заморачиваться с покупкой водоблока стороннего производителя, то такой выбор для вас.
А благодаря тому, что вентиляторы СО видеокарты не отключаются и работают на минимальных оборотах, ее можно рекомендовать создателям ультра компактных систем. Ведь узкое место таких проектов заключается в малой площади рассеивания радиатора, и пара работающих вертушек ASUS DirectCU H2O не помешает.
Добавлю лишь, что год назад при создании проекта «coreROG» мне стоило бы использовать видеокарту с кулером ASUS DirectCU H2O.
Теперь о самой системе охлаждения ASUS. В ее основе лежит металлическая пластина, которая служит радиатором для RAM, VRM и контроллера VRM. А за охлаждение GPU отвечает медная испарительная камера.
С обратной стороны ко всему этому прилегают тепловые трубки и вживлен U-образный канал для СЖО, а алюминиевые ребра располагаются по всей длине металлической пластины и припаяны к ней. За продув отвечает пара тонких вентиляторов диаметром 85 мм.
Вкручиваем фитинги и начинаем сравнительный тест.
Для охлаждения видеокарты использовалась система жидкостного охлаждения CLC, в состав которой вошли:
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Для нагрева GPU использовался стресс-тест FurMark 1.14.1.4 (оконный режим, разрешение 1920 x 1080, Anti-aliasing 8X MSAA, продолжительность 10 минут). Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
За мониторинг температуры видеокарты отвечали программы HWiNFO64 v4.62-2500 и GPU-Z 0.8.1, для мониторинга состояния системы и состояния работы GPU дополнительно использовалась ASUS GPU Tweak.
Видеокарта была разогнана до 1531/8446 МГц, напряжение 1.212 В.
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев видеокарты | FurMark 1.14.1.4 |
| Мониторинг температуры GPU и VRM | HWiNFO64 v4.62-2500; GPU-Z 0.8.1 |
| Дополнительный мониторинг GPU, частот и системы | ASUS GPU Tweak |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~40%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
На графике отображена температура графического процессора видеокарты под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Температура GPU и VRMУровень шума тестового стенда CLC составил 40 дБ во всех режимах тестирования.
Тест очередной модели Bitspower окончен. И снова по итогам знакомства остаются лишь приятные впечатления. Но начну стандартно – с минусов, а уж хвалить будем потом. Недостатков в данном случае всего два, да и те мелочные. К ним можно отнести отсутствие термоинтерфейса и небольшую нехватку термопрокладки между PCB и «бэкплейтом» ближе к видеовыходам. Первый решается легко, берешь термопасту, какую душе угодно, и используешь. И со вторым все просто: отрезаешь две дополнительные полоски и ставишь их на нужное место. Правда, об этом в инструкции нигде не пишется, а стоило бы.
Теперь что касается плюсов. Водоблок Bitspower VG-NGTX980ADIIS порадовал качеством материалов и их обработки, хорошим комплектом поставки и высокой эффективностью охлаждения. Отдельно отметим наличие среди аксессуаров упорной пластины («бэкплейта»), которая не только выполняет защитно-усилительную функцию, но и участвует в охлаждении видеокарты. Ну а моддеров могут привлечь посадочные места для светодиодов и наличие в ассортименте нескольких версий (черного цвета и прозрачные). Такая предусмотрительность производителя достойна похвалы.
Итак, в случае решений Bitspower намечается хорошая тенденция, а что же модель ASUS DirectCU H2O? Как уже говорилось выше, она рассчитана на тех пользователей, которые не хотят заморачиваться и совершать лишние действия. Ведь если неаккуратно подойти к делу, можно спокойно лишиться гарантии на видеокарту. С другой стороны, этот вариант способны оценить поклонники серии ROG, те же моддеры, а также энтузиасты. Данный гибрид довольно эффективен и с учетом постоянной работы вентиляторов может стать неплохой находкой для крошечных проектов. Особенно для контуров, в которых количество и размер радиаторов ограничены.
На этом я с вами не прощаюсь – в скором времени вас ждет обзор еще одного интересного решения. До встречи!
