Лаборатория продолжает цикл материалов, посвященных видеокартам серии GeForce GTX 950. Ранее мы рассмотрели несколько версий разных производителей:
Компания MSI вслед за версией Gaming 2G представила несколько модификаций GeForce GTX 950, которые отличились упрощенными системами охлаждения и более низкой ценой. Подобные действия заставляют пользователей внимательнее изучать новинки, поскольку срабатывает поговорка «и хочется, и колется». Но что, если разработчикам удалось достигнуть баланса между производительностью и стоимостью? Забегая вперед, скажем, что на этот раз мы были приятно удивлены.
Благодаря нашему партнеру – компании Регард, вы познакомитесь с очередной новинкой MSI, которая способна привлечь внимание интересным внешним видом и заводским разгоном.
Полное название: GeForce GTX950 MSI PCI-E 2048Mb (GTX 950 2GD5 OC), код производителя: GeForce GTX 950 2GD5 OC.
В данном случае мы не встретим на упаковке столь привычного для компании фирменного дракона – его заменили сопла истребителя. Чувствуются нотки линейки Hawk, в которой хватало неплохих моделей; жаль, что разработчики отложили ее в долгий ящик.
На коробке присутствует стандартное описание MSI GeForce GTX 950 2GD5 OC и ее основных характеристик, среди которых заводской разгон и компактные размеры (длина не превышает 170 мм). А на закрылке самолета скромно спряталась надпись «AfterBurner».
Непривычный белый дизайн лишь подчеркивает большое количество информации. На 30 различных языках разработчики приводят краткое описание модели, но нас интересуют другие особенности:
Чуть ниже находятся минимальные требования. Для героя обзора подойдет блок питания мощностью не менее 350 Вт, что говорит о невысоком энергопотреблении. Присутствует поддержка Windows 10, если вам это важно.
Внутри коробки все стандартно. Сама видеокарта упакована в пакет-антистатик и бережно помещена в пенополиуретан, предохраняющий ее от любых внешних невзгод.
Снижение стоимости коснулось комплекта поставки, который теперь состоит лишь из руководства пользователя и диска с драйверами.
На фоне иных конкурирующих решений видеокарта MSI выделяется своим дизайном, не последнюю роль в котором играет белоснежный кожух. Да, он красив, но лишь до того момента, пока вы не попробуете делать фотографии
Диаметр вертушки составляет впечатляющие для данного класса устройств 90 мм. Иными словами, она закрывает добрую половину MSI GeForce GTX 950 2GD5 OC. А прорези в корпусе, судя по всему, подчеркивают игровое позиционирование модели.
При этом, как уже упоминалось, она отличается скромными размерами. В длину видеокарта вписывается в форм-фактор Mini-ITX (170 мм), в ширину – 111 мм. Будучи установленной в корпус, новинка перекроет два слота расширения.
Обратная сторона открыта и лишена какого-либо элемента жесткости или крепежной пластины.
На задней интерфейсной панели представлен следующий набор видеовыходов:
Поддерживаются следующие разрешения:
В номинале видеокарта потребляет 90 Вт, что позволяет MSI GeForce GTX 950 2GD5 OC обходиться одним шестиконтактным разъемом на краю печатной платы.
Когда речь заходит о покупке видеокарты, вторым вопросом после выбора линейки графического ускорителя с желаемым уровнем производительности и поддерживаемыми технологиями становится «какую модель выбрать»? И здесь одним из факторов служит система охлаждения, от которой зависит многое. Особенно при рассмотрении бюджетного решения, где ошибка может быть чувствительной.
Кулер MSI GeForce GTX 950 2GD5 OC крепится к печатной плате посредством четырех подпружиненных винтиков.
В роли основного охладителя выступает алюминиевый радиатор с расходящимися во все стороны ребрами, тепловые трубки отсутствуют. Подобные болванки мы видим почти на всех моделях GeForce GTX 950.
В качестве термоинтерфейса используется комочкообразная паста. Ее нанесено оптимальное количество.
К основанию радиатора придраться сложно. Алюминий легко поддается обработке, хотя в данном случае это сделано мелкой фрезой.
Интереснее выглядит вентилятор типоразмера 90 мм. Это модель XY-D09015S компании IDCooler. С подобным производителем мне довелось столкнуться впервые.
Характеристики 12 В и 0.55 А. Надпись «4000 RPM» поражает воображение, но на практике скорость вращения крыльчатки ограничена и едва переваливает за 3400 об/мин. Будем же скромнее.
Собственный радиатор на подсистеме питания отсутствует, несмотря на наличие крепежных отверстий. Конечно, экономия экономии рознь, но поставить кусочек алюминия на зону VRM, который продлит срок службы видеокарты и снизит нагрев транзисторов, было бы кстати.
Модель MSI GeForce GTX 950 2GD5 OC построена на укороченном текстолите черного цвета. Длина печатной платы составляет 170 мм. Интересен тот факт, что подсистема питания вынесена в переднюю часть видеокарты ближе к разъему дополнительного питания. Нечто похожее мы видели на GeForce GTX 460 и некоторых версиях GTX 750. Унификации с предыдущими моделями компании MSI не отмечено.
Кроме того, стоит отметить отсутствие нескольких дорожек на разъеме PCI-Express.
Новинка разработана с применением качественной элементной базы: писк и свист дросселей отсутствует.
Подсистема питания выполнена по рекомендованной схеме «3+1», где три фазы питания отводятся для графического процессора, одна – для видеопамяти. Левее нашел пристанище ШИМ-контроллер uP1608PK.
Сердцем героя обзора стал GPU GM206, произведенный по 28 нм техпроцессу в августе 2015 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.
Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Samsung K4G41325FC-HC28.
Паспортная частота памяти – 1650 МГц (эффективная частота 6600 МГц). Обмен данными осуществляется посредством 128-битной шины.
Тестирование видеокарты MSI GeForce GTX 950 2GD5 OC проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Для современных графических ускорителей заводской разгон стал обыденной практикой, это уже не та характеристика, которая некогда причисляла некоторые модели к избранным. Присутствует он и здесь.
Повышение тактовых частот в случае MSI GeForce GTX 950 2GD5 OC оказывается скромным – с 1026 МГц до 1076 МГц для графического ядра (в режиме Boost – с 1178 МГц до 1253 МГц). Видеопамять работает на эталонной частоте.
В режиме бездействия температура графического процессора находится на отметке 30°C. Частоты снижаются до 135/202 МГц при 0.85 В.
Не только компания Gigabyte может похвастать высокой скоростью вращения крыльчаток вентиляторов в простое, теперь к ним решили присоединиться и разработчики MSI. Кулер GeForce GTX 950 2GD5 OC работает при 1500 об/мин, что, на мой взгляд, много, несмотря на низкий уровень шума. Подобный режим работы зашит на уровне BIOS.
Плавно переходим к нагрузке, где воспользуемся синтетическим тестом Heaven Benchmark 4.0. Полученные результаты обнадеживают: система охлаждения по-прежнему работает тихо при своих 1800 об/мин, а температура видеоядра достигает лишь 65°C, зоны VRM – 79°C.
Внесенные разработчиками изменения затрагивают алгоритмы работы режима Boost, который привязан к энергопотреблению. По этой причине частота GPU вначале поднимается до отметки 1342 МГц, а потом потихоньку опускается вплоть до 1304 МГц. Утилита GPU-Z рапортует о функционировании в режиме Pwr, напряжение составляет 1.162 В вместо штатных 1.187-1.212 В. По всей видимости, была сделана ставка на пониженное энергопотребление.

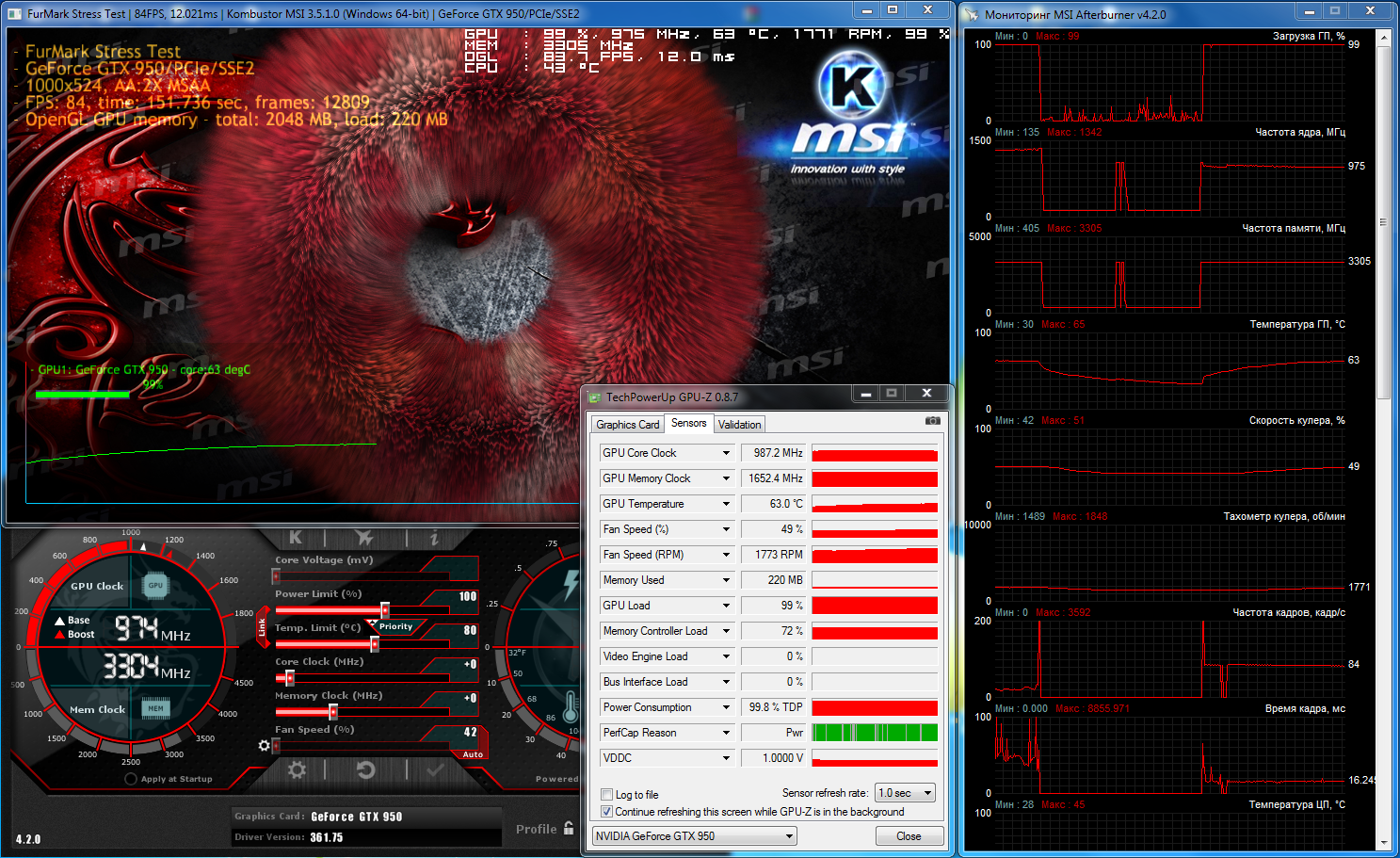

Не будем останавливаться на достигнутой информации, а продолжим наше тестирование. И посмотрим, как MSI GeForce GTX 950 2GD5 OC справится со стресс-тестом MSI Kombustor.
Изменения отчетливо сказываются на производительности. Частота ядра при подобном эксперименте снижается до штатной, у тестовой модели – еще ниже, доходя до 975 МГц. Нагрев и уровень шума остаются без изменений.
Создается устойчивое впечатление, что герой обзора не способен на положительные результаты. Но у MSI GeForce GTX 950 2GD5 OC есть и скрытые таланты, помимо эффективной системы охлаждения, и это – разгон. Удачность любого экземпляра определяет случай и множество факторов, о которых, к сожалению, на коробке не напишешь. Пользователю может либо повезти, либо нет, а вот нам в данном случае – определенно, да!
Для начала были выставлены следующие настройки:
С первой попытки удалось «завести» модель MSI при частоте ядра 1251 МГц (режим Boost – 1428), в приложениях она доходила до 1516 МГц. Отличные результаты, сопоставимые с другими видеокартами, при том, что тестируемая версия работает на пониженном на 25 мВ напряжении. Дальше – интереснее.
Для многих GeForce GTX 950 стабильной частотой видеопамяти является отметка 1950 МГц, далее – неизвестность. В нашем же случае, несмотря на постепенное прибавление 20-30 МГц, стабильность сохранялась до отметки 2100 МГц. Все тесты с данной частотой завершались успешно. Протерев глаза и поняв, что взята планка, которую редко покоряют даже экземпляры старших моделей, я продолжил. 2125 МГц… 2150 МГц… 2175 МГц…
Появились легкие артефакты в виде зеленых квадратиков, но бенчмарки завершались корректно. Ну а с небес на землю меня спустила программа ОССТ. Последняя отчиталась о полной стабильности лишь на частоте 2103 МГц, что все равно является отличным результатом.
За максимальным разгоном с повышением напряжения приходится обращаться к ASUS GPU Tweak II. Здесь пришлось снизить частоту видеопамяти до 2050 МГц, чтобы частота ядра не сбрасывалась. Последняя была увеличена до 1284 МГц.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
На удивление здесь все в полном порядке. И даже за зону VRM мы зря волновались. Очевидно, последней достаточно потока воздуха, нагнетаемого вентилятором с широкими лопастями, особенно по меркам видеокарт
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Что касается производительности графических ускорителей GeForce GTX 950 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
Версия MSI GeForce GTX 950 2GD5 OC способна заинтересовать покупателей благодаря белоснежному дизайну системы охлаждения с черным вентилятором. Такой простой подход притягивает взгляд и повышает интерес к модели. Правда, бывает и так, что в погоне за эффектным внешним видом разработчики напрочь забывают о прямых задачах продукта: то система охлаждения оказывается шумной или неэффективной, то видеокарта просто не держит заявленные частоты. И этот список можно продолжать. Однако даже среди бюджетных решений подобно «лучу света в темном царстве» бывают хорошие варианты.
На примере MSI GeForce GTX 950 2GD5 OC можно продемонстрировать баланс, достигнутый разработчиками компании. Новинку оснастили простым алюминиевым радиатором, который может дать фору по толщине иным СО, и неплохим тихим вентилятором, а впридачу обеспечили заводским разгоном и интересным внешним видом. Жаль только, подсистема питания GPU осталась трехфазной, да и радиатор на ней отсутствует. Впрочем, это компенсируется расширенной трехлетней гарантией, так что волноваться не стоит.
