Дополнено:
– добавлен раздел «Тест Biostar TA70U3-LSP».
При подготовке этого обзора модель Biostar TA70U3-LSP вышла из строя. Что ж, переразгон – такое явление, когда могут возникать самые разнообразные и порой чудные сбои. В данном случае неожиданно инициализировалась встроенная в BIOS материнской платы подпрограмма обновления. Что она приняла за файл с микрокодом и прописала в микросхему флеш-памяти BIOS – это уже навсегда останется загадкой. Но в итоге получилась плата, которая не подает признаков работы.
Однако уже после сдачи и публикации обзора пострадавшую системную плату удалось вернуть к жизни путем весьма нехитрого приема. И попробовать на ней разгон AMD Athlon X4 845. Учитывая тот факт, что модели Biostar в русскоязычном сегменте Сети гости редкие и информации по ним крайне мало, было решено переопубликовать материал, добавив в него весь опыт, полученный в ходе экспериментов.
Что-то мы подзабыли о публикации обзоров бюджетных моделей системных плат, предназначенных для процессоров AMD и Intel.
AMD:
Intel:
На этот раз мы протестируем четыре материнских платы для процессоров AMD в исполнении Socket FM2+, однако подход в отборе образцов будет несколько иным, чем обычно. Основным критерием выбора стала ценовая категория, а не набор системной логики и/или техническая близость моделей (по печатной плате, модернизации существующей модели и прочему). Помимо этого одна из участниц произведена редкой в российской рознице компанией Biostar.
Это модель Biostar TA70U3-LSP. Согласно Яндекс.Маркету она отсутствует в продаже, но в отечественную розницу, в отличие от протестированной недавно Biostar Hi-Fi H170Z3, все-таки изредка попадает и ее ориентировочная цена составляет ~4000-4400 рублей в зависимости от запросов продавцов. Именно эта плата, приобретенная нами специально для обзора за границей, стала точкой отсчета данного материала. При стоимости в 3300 рублей, если брать целенаправленно не только ее одну, а в качестве «довеска» к крупному заказу (иначе стоимость доставки сделает покупку почти бессмысленной), это интересное решение.
Соперников для Biostar TA70U3-LSP было решено подобрать, исходя из цены и характеристик. И вот тут нас ожидал неожиданный сюрприз: чипсет AMD A70M, лежащий в основе платы Biostar, для российской розницы сам по себе экзотика, а потому найти модель на этом наборе системной логики – задача нетривиальная. Поэтому было решено исходить из трех критериев: процессорного разъема AMD Socket FM2+, форм-фактора и цены.
Как правило, в этой ценовой категории вниманию пользователя в большинстве своем предлагаются платы на AMD A55 (который заметно слабее по возможностям) и AMD A68H. А установка в требованиях форм-фактора ATX и ценового ценза 3900-4600 рублей и вовсе сужает ассортимент до нескольких вариантов. На момент написания этих строк на Яндекс.Маркет присутствовало всего четыре материнских платы, соответствующих такому набору требований: MSI A68H PC Mate, ASRock FM2A55 Pro+, ASRock FM2A75 Pro4+ и Gigabyte GA-F2A55-DS3 (rev. 3.0). При этом последние две – только по одному предложению.
Благодаря нашему постоянному партнеру – компании Регард, в обзор были добавлены MSI A68H PC Mate, ASRock FM2A55 Pro+ и ASRock FM2A88X Pro+. Борьба, на первый взгляд, неравная, особенно в отношении ASRock. Однако слишком уж часто бывает так, что за красивой внешностью и хорошими выходными данными скрывается разочарование. Впрочем, забегая вперед, скажем, что ASRock FM2A55 Pro+ действительно не подкачала.
Страница на сайте производителя: ASRock FM2A55 Pro+.
Цены (на момент публикации):
Страница на сайте производителя: ASRock FM2A88X Pro+.
Цены (на момент публикации):
Страница на сайте производителя: Biostar TA70U3-LSP.
Цены (на момент публикации):
Страница на сайте производителя: MSI A68H PC Mate.
Цены (на момент публикации):
Для начала приведем общую таблицу технических характеристик (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
Почему мы объединили эту пару вместе? Потому что технически они являют собой… одну и ту же материнскую плату! Да, очень отличные наборы системной логики AMD A55 и AMD A88X, но плата – одна и та же.
Унификация на самом деле – это один из способов сократить себестоимость производства: разработать печатную плату, настроить под ее выпуск оборудование, обеспечить поставки разных комплектующих – все это стоит денег. А потому иногда дешевле создать одну эталонную плату, на основе которой уже выпускать несколько разных моделей, просто не распаивая часть элементной базы – экономия на внедрении оказывается ощутимее трат на «лишний» текстолит и припой.
И тут же обнаруживается один немаловажный момент: использование одной и той же печатной платы означает, что микросхемы наборов системной логики AMD A55 и AMD A88X полностью совместимы по своим выводам, несмотря на большую разницу в номинальных характеристиках.
Обе системные платы поставляются в коробках, оформленных с преобладанием серых оттенков.
В комплект вложены инструкция, DVD-диск с программным обеспечением, пара шлейфов SATA и планка-заглушка на заднюю панель корпуса системного блока.
Кроме того, ASRock FM2A88X Pro+ может дополнительно похвастать наличием наклейки на корпус персонального компьютера (вложена в конверт с DVD-диском).
На платах присутствует лишь один радиатор, который установлен на наборе системной логики, тогда как подсистема питания процессора какого-либо теплоотвода лишена.
Но в штатном режиме нагрев вполне умеренный: элементы подсистемы питания процессора под нагрузкой, по показаниям пирометра, на открытом стенде прогреваются до 46°C в простое и до 78°C под нагрузкой. Набор системной логики – до 46°C под нагрузкой.
Разъемов для подключения вентиляторов три.
Материнская плата умеет управлять только четырехконтактными (ШИМ) моделями. Для настройки поведения вентилятора, подключенного к разъему CPU_FAN, можно воспользоваться как готовыми профилями Silent, Standard и Perfomance, так и полностью отключить регулировку (профиль Full Speed).
Внимания заслуживает профиль Customize. В этом случае нам становятся доступны четыре ступени температур, в пределах которых можно задать свои уровни оборотов вентиляторов. Предел значений температур – от 30° до 80°C. Обороты выставляются в виде процентов – от 0% до 100% с шагом 1%. Для разъема CHA_FAN2 доступна регулировка только уровнями от «Level 1» до «Level 9».
Преобразователь питания процессора построен по схеме «3+2». Элементная база ASRock FM2A55 Pro+ и ASRock FM2A88X Pro+ идентична.
ШИМ-контроллер – Richtek RT8878A. В качестве силовых элементов использованы мосфеты NXP 5830DL.
Питание памяти – однофазное, и здесь использована пара NXP 9130AL
Самих слотов памяти лишь два, допускается установка одного или двух модулей DDR3. Предусмотрена поддержка профилей XMP и установка делителей для частот 800, 1066, 1333, 1400, 1600, 1866, 2133 и 2400 МГц.
Дисковая подсистема на ASRock FM2A55 Pro+ представлена шестью SATA2. Подчеркнем – SATA второй версии, а не третьей – набор системной логики AMD A55 поддерживает только ее (присутствует обратная совместимость с SATA1).
Интересно видеть, что печатная плата изначально проектировалась под эксплуатацию в виде более оснащенного решения – есть посадочные площадки еще под два разъема SATA. Если к размещению нижних четырех портов претензий нет, то два верхних – не самый оптимальный вариант.
Шлейфы SATA, подключенные к этим разъемам, будут располагаться аккурат над подсистемой питания длинномерной видеокарты, установленной в верхний слот PCI-Express.
Еще одним артефактом-наследием от старшего решения являются контактные площадки под USB 3.0. Но набор логики AMD A55 не поддерживает этот интерфейс, поэтому они остались незадействованными.
ASRock FM2A88X Pro+ более продвинута – разъемов SATA восемь, и здесь они уже третьей версии.
Также AMD A88X поддерживает интерфейс USB 3.0 (и соответствующая колодка распаяна).
Зауженная печатная плата диктует малое количество места на нижнем ее краю. Но похвастать моделям ASRock тут нечем.
Помимо уже упомянутых SATA здесь установлены две колодки для подключения четырех портов USB 2.0/1.1, одна колодка COM-порта и одна IrDA. Собственно это и есть все оснащение платы. Остальные колодки – это сброс настроек BIOS, аудиоразъемы, кнопки и светоиндикаторы корпуса.
Аудиотракт базируется на устаревшем контроллере начального уровня Realtek ALC667.
Микросхема с маркировкой Nuvoton NCT5573D – это контроллер ввода-вывода, который отвечает за работу PS/2, COM-порта, системного мониторинга, регулировку оборотов вентиляторов и ряд других функций.
Тут же можно отметить еще один «артефакт», оставшийся от старшей модели: посадочная площадка под какой-то контроллер.
Очень похоже на контроллер USB 3.0. Причем место пустует на обеих материнских платах.
За разъемами задней интерфейсной панели спрятался Realtek RTL8111G.
К счастью, здесь конструкторы ASRock не стали экономить слишком сильно: контроллер бюджетный, но все же способен обеспечить скорости до одного гигабита в секунду.
Интерфейсные панели обеих системных плат ASRock практически идентичны:
Разница между платами кроется лишь в двух портах USB, точнее их версии.
Слоты расширения – достаточно сильная сторона плат ASRock: эти модели поддерживают даже возможность установки графических тандемов из двух видеокарт AMD (AMD CrossFire). Единственное ограничение – второй (нижний) слот PEG является лишь PCI-Express 2.0 х4 и подключен к набору системной логики, а не к процессору.
Помимо двух разъемов PEG здесь присутствуют два слота PCI и три слота PCI-Express 2.0 x1. Но из последних один будет заблокирован установленной видеокартой, а другой – конфликтовать с массивной системой охлаждения процессора.
Микросхема флеш-памяти BIOS установлена под защелкой верхнего слота PEG в специальную кроватку и является съемной. Это Winbond 25Q64FVA1Q. Поверх нее на заводе наклеивается этикетка, указывающая заводскую версию микрокода BIOS.
Батарейку инженеры ASRock поместили аккурат под слотом PEG, как следствие, она будет заблокирована системой охлаждения видеокарты. Перемычка сброса настроек BIOS размещена в правом нижнем углу платы. И это именно перемычка.
Здесь нас снова встречает коробка привычных размеров, но оформленная в иной цветовой гамме – красно-белой.
Поставка стандартна: DVD-диск с программным обеспечением, инструкция, заглушка на заднюю панель корпуса системного блока и пара шлейфов SATA.
На материнской плате, в отличие от продукции ASRock, рассмотренной выше, установлено два радиатора.
Оба теплорассеивателя выполнены из алюминиевого сплава и оснащены креплением на подпружиненных пластиковых защелках.
Нагрев в простое у обоих как таковой отсутствует: пирометром не удалось найти точки с температурой выше 33°C, что является отличным результатом. А вот с работой под нагрузкой все обстоит сложнее: радиатор набора системной логики нагревается до 45°С, радиатор подсистемы питания – до 65°C.
Фирменное отличие системных плат Biostar:
Упорная пластина, предохраняющая печатную плату от прогиба в случае установки системы охлаждения процессора с большой силой прижима, не только выполнена из металла, но и залита в пластиковую оболочку.
На плате установлено три разъема для подключения вентиляторов. Но с ними есть определенные проблемы…
Совсем недавно, при тестировании Biostar Hi-Fi H170Z3, мы отметили тот факт, что по умолчанию плата не управляет оборотами вертушек. У Biostar TA70U3-LSP та же особенность.
Мало того, из трех установленных разъемов для подключения вентиляторов плата контролирует только один – процессорный. Да и на нем обороты меняются лишь у четырехконтактных (ШИМ) моделей.
Преобразователь питания процессора построен по схеме «3+2».
ШИМ-контроллер – Intersil ISL62773. В качестве силовых элементов использованы мосфеты SinoPower SM4377 и SM4364A. Они же применены в однофазном преобразователе питания памяти.
Самих слотов памяти также только два, допускается установка одного или двух модулей DDR3. Есть поддержка профилей XMP и установка делителей для частот 800, 1066, 1333, 1400, 1600, 1866, 2133 и 2400 МГц.
Дисковая подсистема представлена шестью разъемами SATA 6 Гбит/с – это максимум возможностей, обеспечиваемый набором системной логики AMD A70.
Нижний край Biostar TA70U3-LSP богаче на различные интерфейсы.
Тут не только пара колодок USB 2.0/1.1, COM и IrDA, но еще и колодка для двух портов USB 3.0/2.0/1.1 и LPT.
Правый край печатной платы несет контроллер I/O, но это уже не Nuvoton NCT5573D, а ITE IT8728F.
Аудиотракт, как это сейчас модно, обособлен от остальной части платы участками текстолита без токопроводящих слоев, хотя в качестве аудиокодека выступает все тот же Realtek ALC662.
Расположение сетевого контроллера аналогично ASRock – за задней панелью материнской платы. И сам контроллер тот же – Realtek RTL8111G.
Отличие в том, что здесь реализована фирменная технология Biostar, защищающая сетевой стек от поражения электрическими разрядами (статика, молния и прочее) – «Super Lan Surge Protection». Об особенностях реализации компания Biostar не распространяется, ограничиваясь общими словами и графиком.
В принципе, здесь все стандартно для данного класса моделей.
Задняя панель довольно пустынная, но таков бюджетный сегмент: за каждую материнскую плату с разъемом HDMI производитель должен платить лицензионные отчисления, а избыток портов USB не положен по статусу.
Здесь системная плата Biostar выступает скромнее конкуренток ASRock – лишь один полноразмерный слот PEG и только два PCI-E x1. Зато количество разъемов PCI увеличено до трех.
Карты расширения, установленные в слоты, не конфликтуют ни с системой охлаждения процессора, ни с защелками слотов памяти, ни с разъемами SATA.
Микросхема флеш-памяти BIOS установлена на правом краю платы в специальную кроватку и является съемной. Это Winbond 25Q64FVA1Q. Этикетка с заводской версией микрокода наклеивается не на микросхему, а на поверхность платы рядом. Тут же мы видим перемычку сброса настроек.
С размещением батарейки инженеры Biostar последовали примеру своих коллег из ASRock и поместили ее аккурат под слотом PEG, где она будет заблокирована системой охлаждения видеокарты.
Эта участница обзора поставляется в темно-синей коробке нового дизайна MSI.
В комплект поставки входят все те же DVD, книжка-инструкция, буклет по быстрой сборке, заглушка на заднюю панель корпуса системного блока и пара шлейфов SATA.
Здесь она представлена двумя радиаторами фирменного синего цвета MSI, однако полноценной систему охлаждения считать сложно.
Радиатор подсистемы питания процессора накрывает только часть элементов, остальные открыты всему свету. Тем не менее, конструкторы платы не поскупились на винтовое крепление.
Частично нивелирует этот недостаток тот факт, что открытые фазы отвечают за питание встроенного графического ядра и северного моста, встроенных в процессор, энергопотребление которых в сумме ниже, чем процессорных ядер. Это видно и по нагреву: в паре с AMD APU A10-6800K нагрев элементов открытых фаз достигал 38°C, тогда как температура текстолита вокруг элементов, накрытых радиатором, составляла ~42°C.
На однокристальном наборе системной логики также присутствует не полноценный радиатор, а скорее «нашлепка».
Итогом такой скупости MSI на металл стало то, что даже в простое на открытом стенде пирометр фиксирует на поверхности радиатора 35°C. При запуске теста SSD, когда генерируется нагрузка на интерфейс SATA, температура резко взлетает до 52°C.
На материнской плате установлено четыре разъема для подключения вентиляторов:
CPUFAN, SYSFAN1 и SYSFAN2 – управляются и трех-, и четырехконтактные (ШИМ) модели, при этом для SYSFAN1 и SYSFAN2 допустима ручная регулировка оборотов, а минимальный уровень оборотов составляет 50%. Трехконтактный SYSFAN3 неуправляем.
Питание процессора обеспечивается двумя преобразователями, один из которых отвечает за работу процессорных ядер (CPU Core), второй – кэша L3, графического ядра (если оно есть в процессоре), встроенного северного моста, контроллеров памяти, HT, PCI-E и прочего. (CPU NB Core).
И, как уже отмечалось выше, радиатором накрыт только один из них – трехфазный CPU Core. Преобразователь же CPU NB Core (двухфазный) лишен дополнительного теплоотвода.
Элементная база подсистем питания основывается на мосфетах NTMFS4C05N и NTMFS4C08N производства ON Semiconductor и конденсаторах Nichicon емкостью 270 и 820 мкФ. В качестве ШИМ-контроллера используется Intersil ISL6773A.
Питание оперативной памяти обеспечивается однофазным преобразователем. Самих слотов, как и на платах ASRock и Biostar, всего два.
Точно также поддерживается двухканальный режим DDR3 с частотами 800, 1066, 1333, 1600, 1866, 2133 и 2400 МГц. Сами слоты памяти оснащены защелками с обеих сторон и при установке особо длинномерных карт расширения в первый слот PCI-E x1 может возникнуть проблема блокировки защелок.
Дисковая подсистема – самая скромная среди всех участниц обзора – только четыре порта SATA. При установке длинномерной видеокарты с массивной системой охлаждения во второй слот PEG доступ к двум «лежачим» разъемам будет затруднен, а «вертикальные» и вовсе будут заблокированы.
Еще одной неприятной особенностью разъемов SATA является их ориентация – «вертикальные» повернуты так, что в них не очень удобно будет подключать шлейфы с защелками (защелка одного будет вплотную к «лежачим» портам SATA, обладателям крупных пальцев будет сложно подобраться к ней; защелка второго – будет блокироваться шлейфом первого).

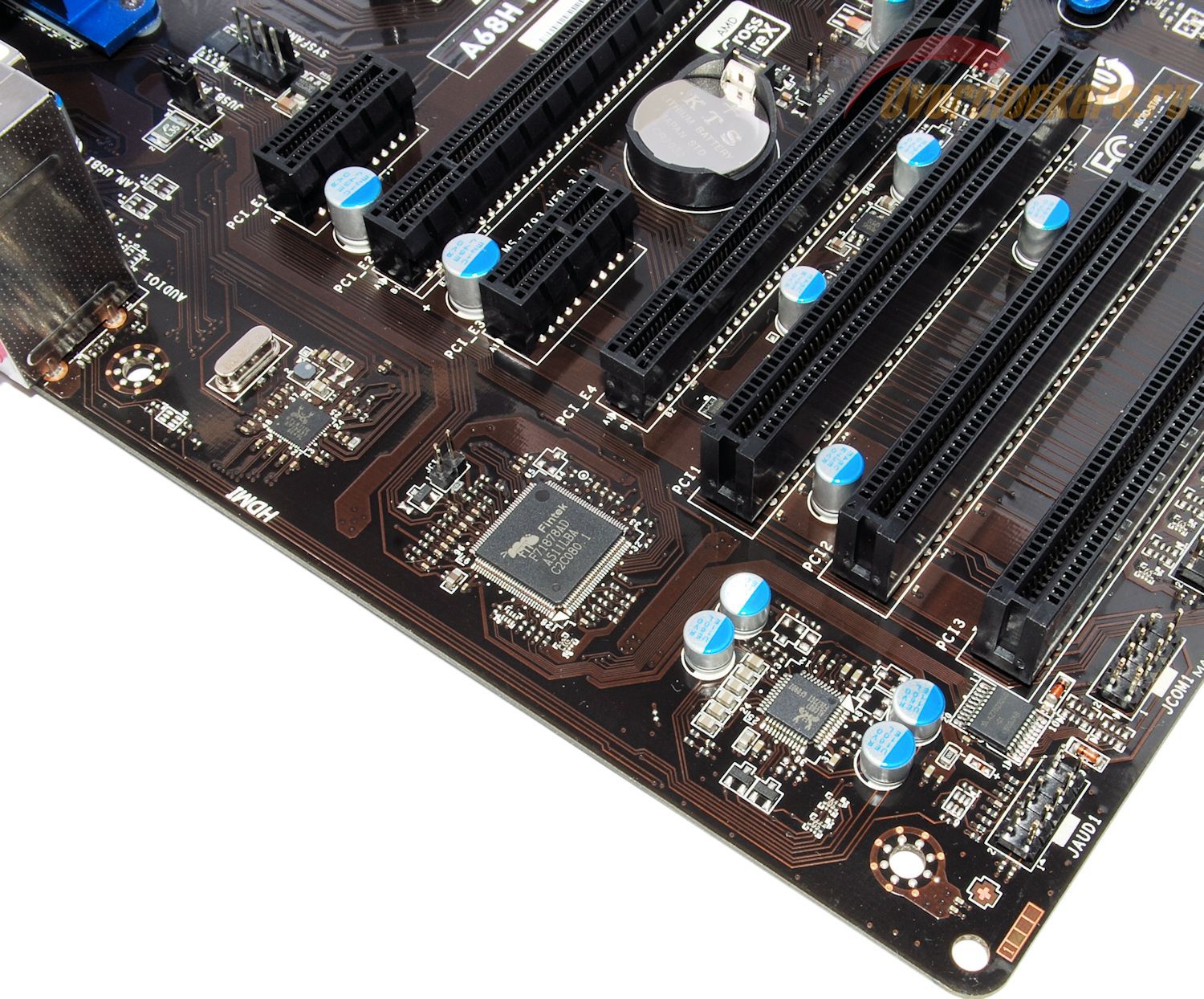

Нижний край платы является самым оснащенным из всей четверки.
Здесь мы обнаружим три колодки USB 2.0/1.1 для подключения шести портов и по одной колодке модуля шифрования TPM, LPT и COM.
По правому краю платы расположились гигабитный сетевой контроллер Realtek RTL8111E, контроллер ввода-вывода Fintek F71878AD и аудиоконтроллер Realtek ALC887.
Отрадно, что хоть тут применен более-менее приличный аудиоконтроллер, хотя тоже давно уже лишившийся статуса современного.
И здесь материнская плата MSI оказалась самой оснащенной среди четверки: тут есть HDMI.
Слотов расширения семь.
Два PEG, из которых полноценным PCI-Express x16, подключенным к процессору, является лишь верхний слот (версия интерфейса зависит от ЦП), второй же слот на деле PCI-Express 2.0 x4 и подключен к набору системной логики. Два PCI-E 2.0 x1 и три слота PCI.
Набор слотов в целом очень хороший, однако при установке и эксплуатации видеокарты с двухслотовой системой охлаждения стоит учитывать, что один PCI-E x1 будет заблокирован, а второй PEG при его задействовании (например, при установке SSD с интерфейсом PCI-Express) будет препятствовать нормальной циркуляции воздуха через систему охлаждения видеокарты. Также при установке массивной системы охлаждения процессора можно будет столкнуться с блокировкой верхнего PCI-E x1.
Схема полностью стандартна для MSI: распаянная на плате одиночная микросхема в паре с интерфейсом JSPI для прямого программирования в случае аварийного повреждения содержимого микросхемы и невозможности запуска платы.
Батарейку и перемычку сброса инженеры MSI разместили между слотами PEG. Доступ к ним будет перекрыт при установке видеокарты в верхний (основной) PEG, и для сброса неудачных настроек пользователю придется не просто заглядывать в системный блок, но еще и снимать видеокарту.
Также материнская плата может похвастать двумя перемычками дежурного питания на портах USB. Одна расположена у нижнего края платы, вторая – за колодкой аудиоразъемов задней интерфейсной панели.
| Параметр / Модель | ASRock FM2A55 Pro+ | ASRock FM2A88X Pro+ | Biostar TA70U3-LSP | MSI A68H PC Mate |
| Материнская плата |
|
|
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P2.60 от 19 августа 2015 года | 1301 от 14 мая 2015 года | A70ACC30-BSS от 30 декабря 2014 года | 30.6 от 23 декабря 2014 года |
| BCLK | От 100 до 136 МГц с шагом 1 МГц | От 90 до 136 МГц с шагом 1 МГц | От 100 до 128 МГц с шагом 1 МГц | 100, 101, 102, 103, 104, 105 |
| Оперативная память, МГц | Поддержка XMP DDR3-800/1066/1333/1400/1600/1866/2133/2400 |
Поддержка XMP DDR3-800/1066/1333/1400/1600/1866/2133/2400 |
Поддержка XMP DDR3-800/1066/1333/1400/1600/1866/2133/2400 |
Поддержка XMP DDR3-800/1066/1333/1400/1600/1866/2133/2400 |
| Множитель процессора CPU Core |
Есть, синхронно для всех ядер, от 14 до 63 | Есть, синхронно для всех ядер, от 14 до 63 | Есть, синхронно для всех ядер, от 16 до 63 | Есть, синхронно для всех ядер, от 8 до 63 |
| Множитель процессора CPU NB Core |
Есть, от 14 до 63 | Есть, от 14 до 63 | Есть, от 4 до 34 | Есть, от 8 до 31 |
| Частота графического ядра | Есть, с неровно возрастающим (первые два – 11) шагом от 400 до 894 МГц | Есть, с неровно возрастающим (первые два – 11) шагом от 400 до 894 МГц | Есть, от 300 до 2000 МГц с шагом 1 МГц | Есть, с возрастающим по единице шагом начиная с 12, от 422 до 1900 МГц |
| Напряжение CPU Core | Есть. Два параллельно работающих параметра. - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.0625 В - надбавка (offset, прибавляется/отнимается в зависимости от знака от значения первого параметра) - -60mV, 0mV, +90mV, +160mV |
Есть. Два параллельно работающих параметра. - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.0625 В - надбавка (offset, прибавляется/отнимается в зависимости от знака от значения первого параметра) - -60mV, 0mV, +90mV, +160mV |
Есть, фиксированное (overdrive) от 0.50625 до 1.55000 В с шагом 0.00625 В | Параметр отсутствует |
| Напряжение CPU NB Core | Есть: фиксированное (overdrive) от 0.600 до 1.500 В с шагом 0.0625 В |
Есть: фиксированное (overdrive) от 0.600 до 1.500 В с шагом 0.0625 В |
Параметр отсутствует | Параметр отсутствует |
| Напряжение графического ядра | Параметр отсутствует | Параметр отсутствует | Параметр отсутствует | Параметр отсутствует |
| Компенсация просадок напряжений CPU Core (LoadLine Calibration) | Два положения – «Enabled» и «1/2», т.е. неотключаемое | Два положения – «Enabled» и «1/2», т.е. неотключаемое | Есть, 0% / Disabled / -40% / -20% / +20% / +40% / +60% / +80% | Параметр отсутствует |
| Компенсация просадок напряжений CPU NB Core (LoadLine Calibration) | Два положения – «Enabled» и «1/2», т.е. неотключаемое | Два положения – «Enabled» и «1/2», т.е. неотключаемое | Есть, 0% / Disabled / -40% / -20% / +20% / +40% / +60% / +80% | Параметр отсутствует |
| Напряжение оперативной памяти | Auto, 1.25, 1.32, 1.37, 1.43, 1.50, 1.56, 1.60, 1.67 В | Auto, 1.25, 1.32, 1.37, 1.43, 1.50, 1.56, 1.60, 1.67 В | Есть | Есть, 1.35, 1.50, 1.65, 1.80 В |
| Напряжение набора системной логики (чипсета) | Отсутствует | Отсутствует | Параметр отсутствует | Параметр отсутствует |
| Интерфейс BIOS | Графический, восемь языков, в том числе русский | Графический, восемь языков, в том числе русский | Графический, русского нет | Графический, восемь языков, в том числе русский |
| Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) | Профилей настроек нет | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) |
| Локализация интерфейса на русский язык | Есть | Есть | Есть | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено | По умолчанию отключено | По умолчанию отключено | По умолчанию отключено |

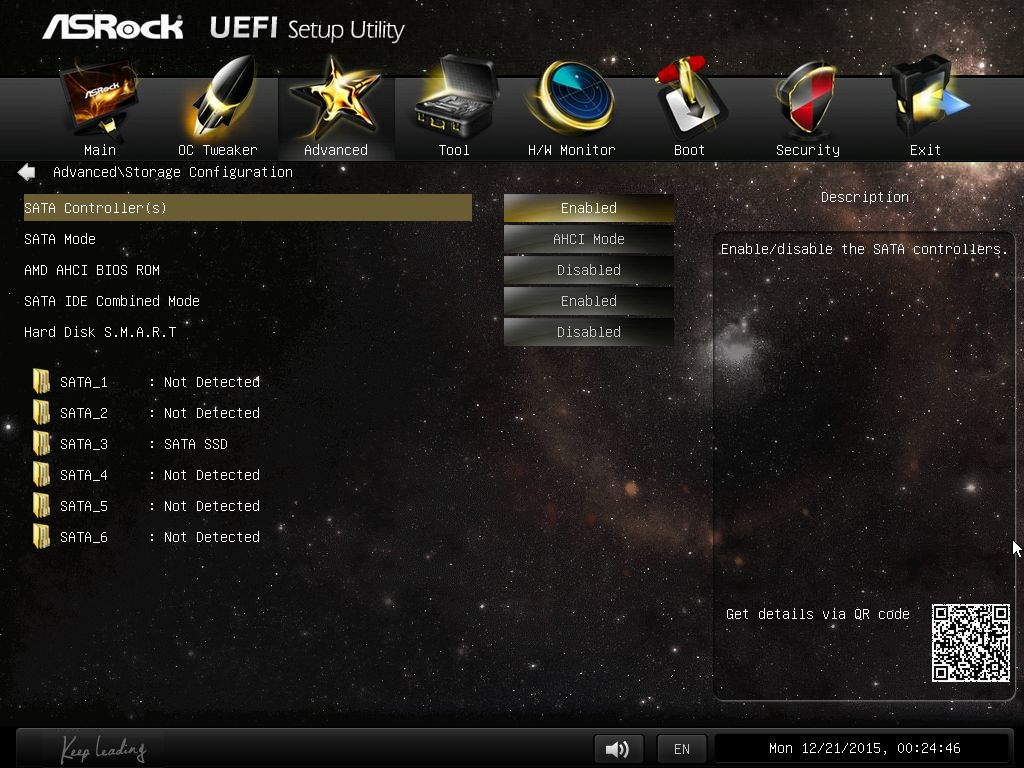

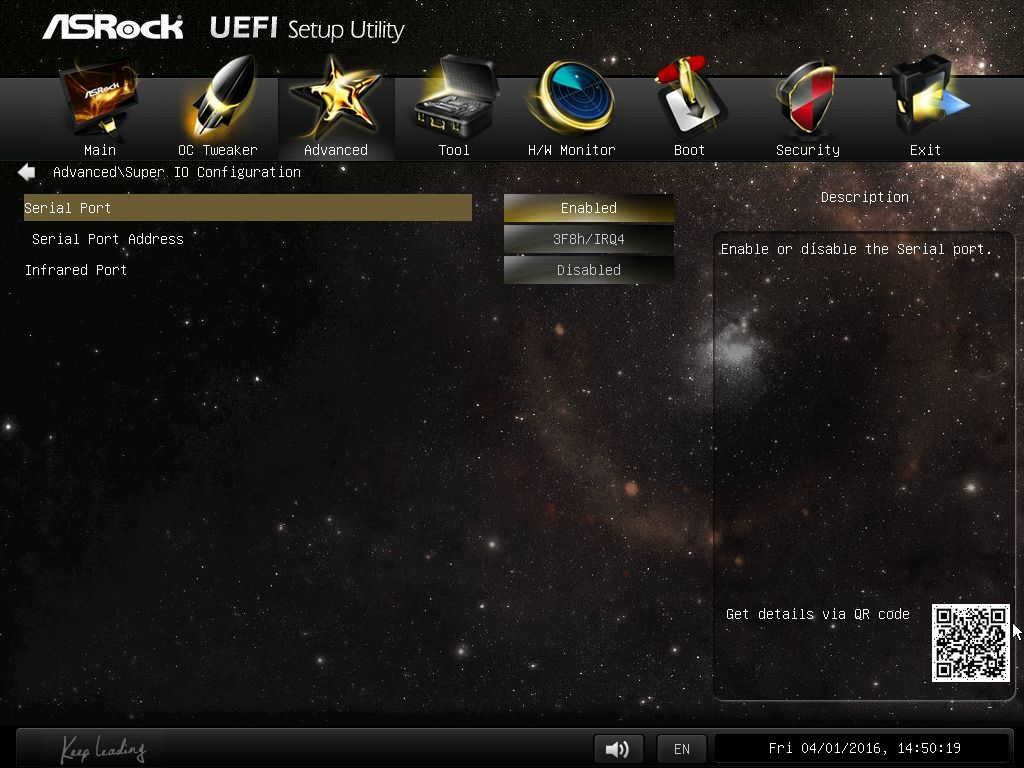

«Заводская» версия BIOS – P1.60. Произведено обновление до версии P2.60 – последней на момент проведения тестирования.
Собственно, стандартный для бюджетных плат ASRock набор параметров (например, максимально возможная частота GPU при BCLK 100 МГц равна 894 МГц). Но присутствует еще и дополнительное ограничение, по всей видимости, связанное с удешевлением элементной базы: напряжение процессора можно задать лишь до 1.5 В ровно вместо традиционных 1.55 и выше, а offset работает от первого, и не независимо, а задает напряжение относительно первого параметра, причем всего в нескольких фиксированных значениях.
Тем не менее, фирменные дополнения ASRock присутствуют:
После проведения всех тестов был произведен откат до заводской версии микрокода без каких-либо препятствий со стороны материнской платы.
Нужно обратить внимание и на тот факт, что в разных версиях BIOS может присутствовать разный набор возможных значений для параметров. Например, в версии P1.60 для ASRock FM2A55 Pro+ частоту интегрированного графического ядра можно поднимать свыше 894 МГц (доступны частоты 950, 1013, 1086, 1169, 1267, 1382, 1520, 1689 и 1900 МГц), а предельное напряжение CPU Core равно 1.55 В, а не 1.50 В.
При входе в BIOS возникает ощущение, что мы вернулись в прошлое лет на пять-десять. Вроде бы все и современное, но часть параметров, оформление, реакция и поведение прошивки совсем не оставляют ощущения современности. Даже встроенный прошивальщик BIOS до сих пор при отображении процесса обновления пользуется графическим оформлением времен Windows 95.
Хотелось бы сказать, что главное – это работоспособность, а не внешний вид, но с этим в ходе тестов также не повезло, о чем будет рассказано ниже.
И еще раз отметим отключенное управление оборотами вентилятора. Ну а до кучи поругаем за то, что по умолчанию режим работы контроллера – IDE, а не AHCI (также привет середине двухтысячных: именно тогда был такой приоритет, но не сейчас, в 2016 году).
«Заводская» версия BIOS – 18.2. Произведено обновление до 18.3 (наиболее новой версии из официально доступных на момент тестирования).
Разгонные настройки практически отсутствуют. Привычно для бюджетных материнских плат MSI.
Встроенный прошивальщик есть, но он бесполезен: к данной системной плате на сайте MSI выложены лишь версии для обновления в среде Windows.
Используемый тестовый стенд собирался из следующих комплектующих:
Начнем в порядке улучшения показателей участников обзора.
Материнская плата Biostar TA70U3-LSP находилась у меня с прошлого года. В частности, она использовалась для некоторых проб в ходе экспериментов с разгоном AMD APU A4-6300. Затем возникли проблемы и планы рухнули. И лишь сейчас дошли руки до написания полноценного обзора.
И вот надо же было случиться несчастью: во время одной из перезагрузок во время проб с разгоном произошел сбой и запустился встроенный прошивальщик BIOS. Сложно понять, что он умудрился прошить в условиях отсутствия(!) USB-флешки, но теперь плата больше не запускается. Реанимировать ее несложно, нужно лишь найти программатор, благо микросхема флеш-памяти съемная.
Ситуация с разрушением микрокода BIOS иногда встречается, например, в прошлом году у меня при разгоне Intel Pentium G3258 аналогичным образом захотела самоликвидироваться ASRock Fatal1ty Z97X Killer/3.1. И там ситуацию спасла именно резервная микросхема BIOS.
Материнская плата MSI A68H PC Mate представляет собой типичнейший образец скупости маркетологов MSI: при хорошей аппаратной базе и отсутствии перегревов из интерфейса BIOS убраны любые настройки, дающие возможность хоть какого-то разгона.
Раньше к некоторым параметрам все же можно было добраться в среде операционной системы Windows – посредством установки фирменного программного пакета AMD Overdrive. Но здесь программисты MSI реализовали защиту от разгона: у стендового процессора A10-6800K множитель можно поднять лишь до 43, а напряжение – до 1.413 В.
В итоге перед нами неплохая и приятная в эксплуатации системная плата, но ничего сверхштатного…
Зато у нее обнаружилась интереснейшая система обновления BIOS: на сайте компании больше нет файлов-образов, которые можно использовать со встроенным прошивальщиком, теперь там лежат только exe-файлы. Такой файл необходимо загрузить с сайта MSI и запустить в среде Windows. Мало того, это необходимо делать, предварительно переместив загруженный файл на USB-флешку и никак иначе:
Причем система по сути простейшая.
Самораспаковывающийся архив: при запуске рядом оказывается папка, которая содержит файл с микрокодом, прошивальщик, драйвер и архиватор.
Процесс обновления занимает несколько минут, в течение которых пользоваться компьютером невозможно.
Теперь перейдем к моделям ASRock. ASRock FM2A55 Pro+ и ASRock FM2A88X Pro+ крайне близки аппаратно, но в разгоне у них обнаружились некоторые различия.
ASRock FM2A55 Pro+ оказалась лучше в разгоне по базовой частоте: 132 МГц. Однако для достижения этого необходимо перебирать прошивки BIOS: на версии P2.60 (отключение AHCI, отказ от встроенного видео не забыты и опробованы) этого показателя добиться не удалось, потребовалось установить версию P1.60. И переключить режим работы контроллера SATA из AHCI в IDE.
По частоте тестовый AMD APU A10-6800K она смогла разогнать до 4500 МГц по всем ядрам при напряжении 1.44 В.
ASRock FM2A88X Pro+, к сожалению, оказалась хуже: только 116 МГц по BCLK.
Разгон самого процессора идентичен (на разницу в операционных системах просьба не обращать внимания – это уже были свои эксперименты).
Причем с обеими платами есть полная уверенность, что разгон мог бы быть и больше, но его ограничил нагрев преобразователя питания процессора:
Температура 99°C не слишком хороша для эксплуатации, поэтому стоит озаботиться направленным обдувом. Но нужно понимать, что речь идет об одной из старших моделей процессора в исполнении Socket FM2+ – AMD A10-6800K, а потому вполне очевидно, что при разгоне младших моделей APU плата однозначно не должна стать ограничивающим фактором.
Итак, что у нас есть? Материнская плата, которая вроде как включается, но не подает никаких признаков жизни. Просто крутятся подключенные вентиляторы и все. Уже после публикации обзора мне вспомнилась бесплатная программа flashrom. Доводилось пользоваться ею году так в 2010-м. К моему удивлению, проект живет и здравствует и по сей день: последняя версия 0.9.8 датирована 1 марта 2016 года.
Программа flashrom, как говорится в ее описании, «предназначена для идентификации, чтения, записи, проверки и очистки микросхем флеш-памяти, установленных на материнских платах, контроллерах и адаптерах». Единственная проблема: у нее нет полноценной реализации под операционные системы Windows. Но на самом деле это не проблема: можно выбрать любой Linux-дистрибутив и воспользоваться так называемым LiveUSB. Мой выбор пал на Ubuntu 16.4 – в репозиториях этой системы на момент написания данных строк уже присутствует flashrom версии 0.9.9-rc1, иначе говоря, никаких дополнительных сложных действий совершать не потребуется, только выполнить команду apt-get install flashrom для установки пакета и далее осуществить саму процедуру прошивки.
Поистине спасением в таких случаях оказывается то, что микросхема флеш-памяти BIOS является съемной, и то, что Biostar выбрала традиционную кроватку-колодку, а не «футляр», как на материнских платах Sapphire, который редко встречается на решениях других производителей (да и дешевые USB-программаторы, которыми завалены AliExpress и eBay, также на них не рассчитаны).
Такое универсальное решение позволяет использовать для операции по восстановлению работоспособности практически любую материнскую плату, оснащенную таким посадочным местом.
Для наших экспериментов была взята ASRock FM2A88 Pro+ из этого же обзора. Процедура очень проста. Запускаем систему с LiveUSB-накопителя, в «Параметры системы» – «Программы и обновления» активируем установку «Бесплатное и свободное ПО с поддержкой сообщества (universe)».
Устанавливаем flashrom командой «sudo apt-get install flashrom». При этом у компьютера должен быть доступ к интернету.
Затем загружаем файл с микрокодом BIOS для восстанавливаемой материнской платы с сайта производителя. В нашем случае с сайта Biostar мы получаем файл A70ACC16.BSS. Для простоты он был сразу переименован в 1.BSS и помещен в папку /home.
Далее аккуратно, не выключая систему, выдергиваем микросхему памяти, после чего вставляем ту, которую нам необходимо прошить.
Делать это надо, повторюсь, очень аккуратно: ножки микросхем очень слабые и хрупкие, легко гнутся, а при попытках выпрямления – ломаются.
После чего выполняем команду «sudo flashrom --programmer internal».
Эта команда осуществляет вывод необходимой информации о системе. И наша микросхема памяти Winbond 25Q64FVAIG отлично опознана: «Found Winbond flash chip “W25Q64.V” (8192 kb, SPI)» (последние символы маркировки означают лишь дату производства и партию, поэтому никакой ценности не несут).
Теперь осталось лишь прописать в нее содержимое нашего файла. Для этого выполняем команду «sudo flashrom -programmer internal -c “W25Q64.V” -w /home/ubuntu/1.BSS», где:
Кстати, есть и более короткий вариант команды: «sudo flashrom -p internal -c “W25Q64.V” -w /home/ubuntu/1.BSS».
Может показаться, что приложение «зависло», но на самом деле просто сам процесс очистки и записи микросхемы флеш-памяти занимает некоторое время, необходимо лишь подождать. В нашем случае это примерно три минуты. Сообщение «VERIFIED» означает то, что содержимое микросхемы корректно и процесс прошивки завершен успешно. После этого мы возвращаем микросхему флеш-памяти на родную материнскую плату и получаем работоспособную систему. А вся процедура занимает считанные минуты.
Отдельно стоит отметить, что flashrom – далеко не универсальное решение, спасающее в любой ситуации. Например, попытка его использования для экспериментов с материнскими платами ASUS последних серий (наборы системной логики Intel Z77 и новее) чревата обнаружением некоторых сюрпризов, вроде того, что файлы, загружаемые с сайта ASUS, больше необходимого и перед их записью в микросхему флеш-памяти нужно отрезать первые два килобайта файла (заголовок UBF). А попытка использования flashrom непосредственно на этих платах может и вовсе закончиться неудачей из-за внедренной защиты. Также перекрыт доступ ко флешу на запись на материнских платах ASUS AM3+ (например, Sabertooth 990FX R2.0) и FM2+ (A88X Crossblade Ranger), а также многих материнских платах на Intel Z77 и выше независимо от произодителя. У плат ASRock Socket FM2+ файл ROM (не путать с версиями exe для DOS и Windows) BIOS умеет увеличенный размер в силу того, что образ помещён в специальную "капсулу" - необходимо извлечение посредством UEFI Tool (открываем файл в данной программе, далее выбираем "AMI Aptio Capsule", щёлкаем правой клавишей мыши и выбираем "Extract body", в итоге получаем нужный образ). Иначе говоря, задача не так проста и тривиальна, как может показаться.
А теперь укажем одну очень важную вещь: у встроенного прошивальщика BIOS материнской платы Biostar TA70U3-LSP не реализована проверка файлов, любой файл с расширением *.bss на подключенном USB-накопителе воспринимается как файл обновления, после чего автоматически запускается процедура прошивки, остановить ее невозможно – материнская плата не выдает каких-либо запросов. Например, встроенным прошивальщиком очень легко подхватывается файл от недавно протестированной Biostar Hi-Fi H170Z3. Естественно, после после такого «обновления» потребуется восстановление, потому что системная плата не запустится.
Разгон на этой материнской плате сопряжен с целым набором различных нюансов, но если не лениться и разобраться с ними, это окупится с лихвой.
Настройки BIOS материнской платы позволяют изменять напряжение процессора двумя способами: посредством изменения P-States (параметр Custom P-States Core VID) и прямым изменением напряжения CPU Core (параметр APU_Core Voltage). Каждый из этих способов скрывает свои особенности и относительно полноценный разгон осуществим только их комбинированием.
Во-первых, P-States. При попытке повысить напряжение свыше тех пределов, что зашиты в конкретный экземпляр процессора (в случае с нашим образцом это 1.325 В), срабатывает сброс частот по двум ядрам из четырех.
AOD отодвигает границу примерно до 1.375 В.

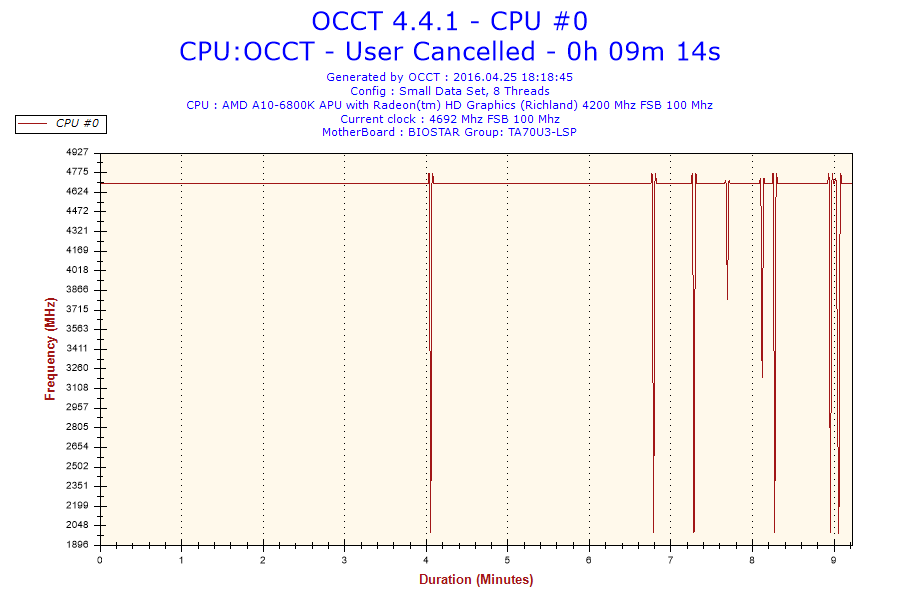

Но нашему образцу AMD A10-6800K такого напряжения для стабильной работы не хватает. Поэтому здесь мы начинаем действовать вторым параметром – APU_Core Voltage и в итоге добиваемся частоты 4700 МГц при фактическом напряжении около 1.47 В.
Результат для бюджетной материнской платы весьма и весьма незаурядный. Но это уже разгон «на грани»: достаточно увеличить частоту памяти c 1333 до 2133 МГц, как начинает срабатывать защита подсистемы питания. Очевидно, что данный разгон находится уже на грани возможностей платы.
Причем защита срабатывала именно по ограничению токов, а не опасному нагреву: максимальная температура в преобразователе питания процессора, которую удалось «нащупать» пирометром, составила всего лишь 63°C – величина для элементной базы, мягко говоря, несерьезная.
Итоговые настройки разгона: Custom P-States Core VID – 1.2875 В, APU-Core Voltage – +10%.
Еще пара интересных моментов. Во-первых, настройки LoadLine Calibration, как ни странно, тоже можно использовать для повышения напряжения: включение LLC не нормализует, как можно подумать, колебания напряжения CPU Core, а просто дополнительно повышает его. Для старших процессоров в исполнении AMD Socket FM2+ это бесполезно из-за ограничений по току, а вот при разгоне младших, более экономных моделей это может пригодиться.
Во-вторых, программный мониторинг напряжений в простое может выдавать весьма низкие значения вроде 0.888 В.
Это действительно так: согласно показаниям мультиметра, напряжение при таком значении составляет 0.897 В. Мало того, при желании, оперируя параметром Core DID, можно снизить частоту процессора еще ниже, чем это обычно допускают материнские платы AMD Socket FM2+:
Что забавно, Windows 10 x64 «Домашняя» вполне неплохо уживается с такой частотой CPU, хотя периодически возникают подтормаживания интерфейса, а ресурсоемкие приложения запускаются много дольше обычного.
Итак, с одним из флагманских процессоров под Socket FM2+ материнская плата Biostar TA70U3-LSP, учитывая ее цену, справилась если не на «пять с минусом», то на твердую четверку точно. Теперь попробуем протестировать новейший процессор AMD – Excavator:
AMD Athlon X4 845 отсутствует в CPU Support List системной платы, но при этом отлично ею опознается.
Тактовые частоты задаются корректно, напряжения устанавливаются правильно. Никаких нареканий к работе такой комбинации не возникло.
Процессор удалось разогнать до 4100 МГц при напряжении 1.59 В. Напряжение выше, чем принято считать безопасным, и все же это был единственный выход. Увы, но особенность Carrizo – крайне слабый разгонный потенциал. По отзывам, которые можно встретить в сети, AMD Athlon X4 845 редко достигают частот выше 4.1-4.2 ГГц, да и для этого им требуется высокое напряжение.
Обращает на себя внимание тот факт, что OCCT неправильно определяет тактовые частоты, поэтому данному приложению нельзя верить в отношении определения срабатывания защит от перегрева и перегрузок.
Но частоты меняются точно и разгон реален: производительность системы меняется в соответствии с ростом частот.
Итак, с разгоном младшей модели процессора у материнской платы Biostar TA70U3-LSP не возникло никаких проблем.
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64. Для тестирования интерфейса SATA применяется SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено применять его и для тестирования материнских плат.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт.
Физически перед нами твердотельный накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 2 и SATA 6 Гбит/с
Интерфейс USB 2.0 и 3.0
Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Программная часть обеспечивалась драйвером версии 8.1.8.1823 за 4 ноября 2015 года и известной и популярной программой для тестирования звуковых систем RightMark Audio Analyzer версии 6.0.
Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование будет проходить в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека материнской платы.
На всех системных платах утилита RMAA отмечала недостаточность мощности выходного аудиосигнала со звукового кодека.
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Результаты теста аудиовыхода звуковой подсистемы
| Параметр / Модель | ASRock FM2A55 Pro+ | ASRock FM2A88X Pro+ | Biostar TA70U3-LSP | MSI A68H PC Mate |
| Фронтальная панель | Хорошо (16-bit, 44 kHz) Хорошо (24-bit, 96 kHz) |
Очень хорошо (16-bit, 44 kHz) Очень хорошо (24-bit, 96 kHz) |
Очень хорошо (16-bit, 44 kHz) Очень хорошо (24-bit, 96 kHz) |
Очень хорошо (16-bit, 44 kHz) Очень хорошо (24-bit, 192 kHz) |
| Задняя панель | Хорошо (16-bit, 44 kHz) Хорошо (24-bit, 96 kHz) |
Очень хорошо (16-bit, 44 kHz) Хорошо (24-bit, 96 kHz) |
Очень хорошо (16-bit, 44 kHz) Хорошо (24-bit, 96 kHz) |
Очень хорошо (16-bit, 44 kHz) Очень хорошо (24-bit, 192 kHz) |
Результаты теста аудиовхода звуковой подсистемы
| Параметр / Модель | ASRock FM2A55 Pro+ | ASRock FM2A88X Pro+ | Biostar TA70U3-LSP | MSI A68H PC Mate |
| Фронтальная панель | Хорошо (16-bit, 44 kHz) Хорошо (24-bit, 96 kHz) |
Хорошо (16-bit, 44 kHz) Хорошо (16-bit, 96 kHz) |
Хорошо (16-bit, 44 kHz) Средне (24-bit, 96 kHz) |
Очень хорошо (16-bit, 44 kHz) Очень хорошо (24-bit, 192 kHz) |
| Задняя панель | Хорошо (16-bit, 44 kHz) Хорошо (24-bit, 96 kHz) |
Хорошо (16-bit, 44 kHz) Хорошо (16-bit, 96 kHz) |
Хорошо (16-bit, 44 kHz) Средне (24-bit, 96 kHz) |
Хорошо (16-bit, 44 kHz) Средне (24-bit, 192 kHz) |
По результатам дополнительного тестирования Biostar TA70U3-LSP оказалась отнюдь не типичной, но очень интересной моделью начального уровня. Раздражает слабая реализация управления оборотами вентилятора: такая скупость до добра не доведет и приятных ощущений у покупателя не оставит. Но за очень низкую цену мы получаем SATA 6 Гбит/с, USB 3.0 и возможность скоротать несколько вечеров за экспериментами с разгоном и восстановлением BIOS. Решение не для ленивых и слабонервных, но если вы не относитесь к их числу, то Biostar TA70U3-LSP способна доставить истинное удовольствие.
ASRock FM2A55 Pro+ относится примерно к той же ценовой категории, что и модель Biostar. Мы лишаемся SATA 6 Гбит/с и USB 3.0, но получаем отличный разгонный потенциал и, к сожалению, горячий преобразователь питания. А в случае ASRock FM2A88X Pro+ – за соответствующую доплату более современные и скоростные порты SATA 6 Гбит/с (причем восемь, а не шесть) и USB 3.0.
Что касается MSI A68H PC Mate, то это вариант, как говорится, ни туда, ни сюда. Вроде плата и добротная, но она не может предложить что-то такое, чего нет у рассмотренных продуктов Biostar и уж тем более ASRock. Вот зачем так сильно давить возможности разгона? Подобная погоня за маркетинговой ротацией совсем не поспособствует росту репутации в глазах покупателя.
Так какая же материнская плата из числа рассмотренных будет наиболее интересной? Для экономного пользователя отличным выбором может стать ASRock FM2A55 Pro+: самая дешевая в московской рознице полноразмерная плата под процессоры AMD Socket FM2+ оказалась самым удачным выбором в условиях максимальной экономии.
Выражаем благодарность:
