После того, как мне довелось провести половину отпуска, прячась от солнца из-за аллергии и проводя скучные часы в номере, в голову начали приходить мысли о «целесообразности» подобных мероприятий. Спасением стали вид довольной жены и несколько прочитанных рассказов о ведьмаке.
Тем не менее, чтобы не тратить время зря, было решено заняться работой, которая заключалась в подготовке планируемых статей, благо их накопилось достаточно.
В дальнейшем я вспомнил о теме целесообразности при знакомстве с двумя новыми продуктами компании Thermalright, пополнившими линейку Macho. Однако на этот раз дело дошло до изменений. Видимо, сказалось сужение рынка компьютерных комплектующих, иначе как объяснить, что разные новинки пошли гуськом?
С одной из них мы уже встречались недавно в обзоре Thermalright Le Grand Macho. И как раз в ее целесообразности сомневаться не приходится – эта пассивная система охлаждения способна успешно заменить дорогой Thermalright HR-22.
Ну а сейчас мы выясним, есть ли смысл в покупке Thermalright Macho Direct и Macho 120 SBM. По сути оба являются удешевленной версией стандартного кулера Thermalright Macho, который пережил несколько различных воплощений и действительно является интересным выбором. Кроме того, для поклонников компании в арсенале есть True Spirit 140 Power и Archon IB-E X2, хотя они не только производительнее и дороже, но и габаритнее.
Впрочем, вернемся к Thermalright Macho и его производным. С учетом того, что сам по себе он является сравнительно недорогим решением, целесообразно ли насыщать рынок более доступными вариантами на его основе? Попробуем это выяснить.
Начнем с того кулера, у которого на первый взгляд изменений больше. О Thermalright Macho Direct заговорили еще в конце 2015 года. Наверное, все отнеслись к нему, как к очередному клону, поскольку особых изменений в его конструкции и габаритах нет: инженеры слегка упростили исходную модель, убрав из нее одну тепловую трубку, и наделили новинку основанием с прямым контактом.
Подобное упрощение принесло плоды в виде рекомендованной стоимости: 37 евро, что меньше, чем у предшественников, на 5-11 евро в зависимости от модификации. А в российской рознице Thermalright Macho Direct предлагают за 3 000 – 3 200 рублей.
В отличие от большинства участников многодетной семьи Thermalright Macho, которые поставлялись в бело-зеленых упаковках, коробка Macho Direct оформлена в непривычной черно-красной расцветке. Конечно, это нельзя относить к каким-то особенным переменам, просто констатирую факт.
На упаковке помимо изображения системы охлаждения приводятся ее особенности и краткие технические характеристики.
Комплект поставки состоит из самых нужных элементов для установки кулера, включая бонус в виде фирменной отвертки.
Оформим его списком:
В первую очередь в глаза бросается поразительное сходство с оригинальным вариантом Thermalright Macho HR-02. Та же медь в конструкции, те же алюминиевые пластины и тепловые трубки (правда, теперь их на одну меньше), та же простая идея, заложенная в модель СО.
Но из-за отсутствия шестой тепловой трубки и полноценного основания, состоявшего из двух медных пластин, габариты и масса кулера слегка изменились. Размеры новой версии 140 х 129 х 158 мм с вентилятором (140 х 102 х 158 мм без него), масса – 810 г (радиатор – 650 г). Напомню габариты предыдущих ревизий Thermalright Macho: 140 х 129 х 162 мм с вентилятором (140 х 102 х 162 мм без него) при массе 870 г (радиатор – 710 г).
За продув радиатора отвечает полностью черный 140 мм вентилятор Thermalright TY-140 Black. В принципе, это тот же TY-140, только в черном цвете, так что ничего нового тут ждать нет смысла. Могли бы и насечки сделать, как у TY-149.
Основой радиатора стали медные тепловые трубки U-образной формы, количество которых теперь уменьшилось до пяти. На них насажены алюминиевые пластины. Их по-прежнему 31 штука, толщина каждой – 0.4 мм, расстояние между ними – 2.9 мм.
Можно говорить о том, что радиатор Thermalright Macho Direct получил ту же самую площадь рассеивания 9 000 см2, что и предшествующие вариации HR-02 Macho. Но в данном случае тепловых трубок стало на одну меньше, а значит, число каналов, по которым тепло переходит к ребрам, уменьшилось.
Впрочем, пятерки тепловых трубок должно быть достаточно, чтобы закрыть даже самую большую крышку настольных процессоров. В общем, не думаю, что это как-то повлияет на производительность, здесь скорее свою роль сыграет прямой контакт.
На данном снимке хорошо видно, что была отсечена тепловая трубка, которая находилась последней, как в основании, так и в ребрах радиатора.
В алюминиевых пластинах по-прежнему предусмотрена прорезь для того, чтобы добраться до болта крепежной пластины, благодаря чему процесс установки облегчается. Да и отверстия, которые способствуют улучшению конвекции, на месте.
С самого начала основание скрыто под защитной наклейкой, которую нужно снять перед установкой системы охлаждения.
Пять тепловых трубок впаяны или вклеены в металлическую пластину, объединенную с прижимной пластиной.
Тепловые трубки немного приплюснуты, расстояние между ними составляет ~1.5 мм. Габариты контактной поверхности подошвы равны 41 x 32 x 11 мм.
Как правило, основание, выполненное по типу прямого контакта, отличается средним качеством обработки. Но в данном случае все иначе. Контактная поверхность теплотрубок гладкая и немного отполирована, в ней можно даже разглядеть силуэт.
Тест с линейкой тут не так нагляден, но провести его нужно, чтобы убедиться, что все в порядке.
С прямым контактом наиболее показателен тест отпечатка. И при взгляде на его снимок становится ясно, что на впечатляющие результаты рассчитывать не стоит.
Лично мне интересно, почему инженеры Thermalright не сделали TY-140 изначально черным. Правда, первые модели серо-зеленых TY-140 хорошо запомнились и ценятся по сей день. К тому же, у многих пользователей они до сих пор живые, несмотря на долгое время работы.

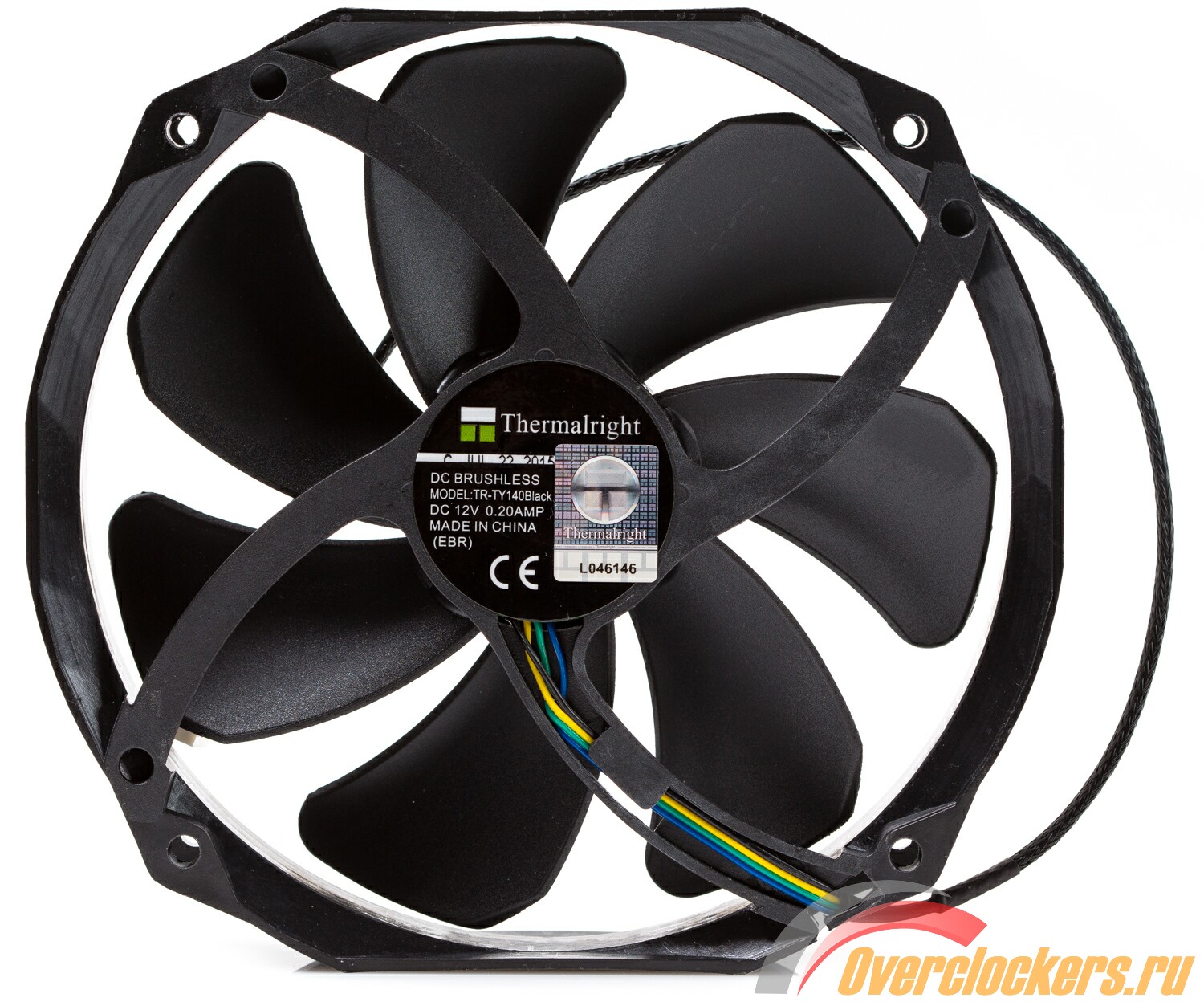

Система охлаждения Thermalright Macho Direct оснащена вентилятором TY-140 Black. По сути, перед нами все тот же TY-140, поскольку характеристики «черной» версии не отличаются от предка.
Размеры черной рамки – 140 x 152 х 26.5 мм, никаких антивибрационных вставок на ней нет, но они идут в комплекте с кулером. Внутри нее находится черная крыльчатка с семью широкими лопастями. Номинальная скорость вращения – 300-1300 оборотов в минуту с поддержкой ШИМ управления. Заявленные характеристики уровня шума равны 15-21 дБА, воздушного потока – 16.9-73.6 CFM. Масса вентилятора – 160 г.
Более подробно характеристики модели отображены в таблице.
| Характеристика | Значение |
| Маркировка/Модель | Thermalright TY-140 Black |
| Поддержка ШИМ | + |
| Антивибрационные вставки | - |
| Размер, мм | 152 х 140 |
| Толщина, мм | 26.5 |
| Диаметр крыльчатки, мм | 131 |
| Диаметр ротора, мм | 42 |
| Длина лопасти, мм | 44.5 |
| Количество лопастей, шт | 4 |
| Длина провода, мм | 300 |
| Тип коннектора, pin | 4 |
| Скорость вращения, об/мин | 300-1300 ±10% |
| Воздушный поток, CFM | 16.9 - 73.6 |
| Статическое давление, мм Н2О | - |
| Уровень шума, дБА | 15 – 21 |
| Сила тока, А | 0.20 |
| Напряжение, В | 12 |
| Подшипник | Enhanced Hyper-Flow Bearing (EHFB) |
| Срок службы, ч | ~50 000 |
| Масса, г | 160 |
| Стоимость, руб. | - |
Если у первого участника тестирования есть хоть какие-то анатомические различия с предшественником, то у второго с этим туго. С другой стороны, Thermalright Macho 120 SBM это Thermalright Macho 120, получивший обновленный вентилятор и широкий радиатор. Следовательно, о простом клонировании говорить не приходится.
Остается надеяться, что вентилятор реально заслуживает внимания, а измененный радиатор сделает свое дело. Возможно, со временем новая модель заменит собой старые, как это и должно быть, но не всегда происходит со старшими версиями Macho.
Коробка Thermalright Macho 120 SBM оформлена в традиционной для линейки бело-зеленой цветовой гамме.
На ней приведен сам кулер, его описание и краткие технические характеристики.
В комплект поставки входит все самое нужное для установки системы охлаждения, плюс бонус в виде фирменной отвертки.
Приведем его в виде перечня:
Ранее мне не доводилось сталкиваться с оригинальным Thermalright Macho 120. Но сходство радиаторов Macho 120 SBM и Macho 120 видно невооруженным глазом. Пока что налицо лишь различия в габаритах.
Thermalright Macho 120 SBM – 130 х 111 х 150 мм с вентилятором (130 х 86 х 150 мм без него), масса – 690 г. Размеры предыдущих ревизий Macho 120: 120 х 127 х 150 мм с вентилятором (120 х 102 х 150 мм без него), масса – 600 г.
На удивление, именно о втором участнике обзора можно говорить, как о наиболее отличающейся от предшественников модели, которые Thermalright выпустили за последний год.
За продув радиатора отвечает не стандартная 120 мм модель с квадратной рамкой, а новый вентилятор Thermalright TY-127, сделанный на манер TY-150. Их объединяет круглая рамка и нестандартное расположение креплений под винты. Впрочем, его мы рассмотрим в соответствующем разделе, а пока вернемся к радиатору.
В основе теплорассеивателя лежит пять медных тепловых трубок U-образной формы с никелированным покрытием. На них насажены алюминиевые пластины (здесь их 31), толщина каждой – 0.4 мм, расстояние между ними – 2.9 мм.
В отличие от предыдущих модификаций Thermalright Macho 120, модель Macho 120 SBM больше напоминает старших собратьев с 140 мм вентилятором. Правда, в ее случае площадь рассеивания уже не такая выдающаяся, всего 6 750 см2.
Верхняя пластина окрашена в черный цвет, что может прийтись по вкусу любителям красоты и корпусов с прозрачным окном. Здесь по-прежнему есть прорезь для доступа к болту прижимной пластины для облегчения установки кулера. А в пластинах, как и у всех существующих Thermalright Macho, присутствуют отверстия, способствующие улучшению конвекции.
Боковины и торцы сохранили углубления, аналогичные старшим моделям.
Кроме того, появились по четыре небольших прорези с каждой стороны для крепления вентиляторов. В них уже предусмотрена специальная резинка для поглощения вибрации. Наконец-то не надо ничего клеить.
«Подошва» радиатора с завода защищена наклейкой, которую нужно снять перед установкой.
Пятерка никелированных теплотрубок проходит через две металлические пластины, из которых состоит основание.
Между пластинами тепловые трубки хорошо пропаяны, о чем свидетельствуют обильные следы припоя. Расстояние между ними составляет ~1.5 мм. Габариты основания равны 40 x 40 x 10 мм.
Сама «подошва» выполнена из меди, она гладкая. Тем не менее, несмотря на хорошее качество полировки, отражение расплывчатое и нечеткое.
Тест с линейкой выявил небольшие неровности контактной поверхности.
Отпечаток получился неплохим, но все же он очень далек от того, что нужно.
Как уже говорилось, здесь применен новый вентилятор Thermalright TY-127, сделанный на манер TY-150. Общими чертами являются круглая рамка и нестандартное расположение креплений под винты. Используемый 120 мм вентилятор можно назвать необычным во всех отношениях.
Мне в первый раз встречается 120 мм модель с круглой рамкой, которая вдобавок содержит отверстия двух разных типоразмеров (92 и 120 мм). Из-за такого решения ее будет затруднительно поставить в корпус, да и на другие радиаторы. Не смягчают ситуацию и габариты – 130 х 120 х 25 мм. Не менее необычно смотрится и белая крыльчатка с семью широкими лепесткообразными лопастями, хотя нечто похожее мы уже видели у системы охлаждения Raijintek Themis Evo.
Вентилятор Thermalright TY-127 наделен ШИМ-управлением, номинальная скорость вращения составляет 300-1300 об/мин. При этом уровень шума лежит в диапазоне 21-33 дБА, показатели воздушного потока – 12.88-55.81 CFM. Масса модели – 130 г.
Еще стоит отметить, что боковая часть рамки содержит по три прорези для дополнительного забора воздуха. Нечто подобное есть у Enermax T.B.Silence.
Приведу фотографию для демонстрации наглядной разницы в расстоянии между отверстиями.
Более подробно характеристики вентилятора отображены в таблице.
| Характеристика | Значение |
| Маркировка/Модель | Thermalright TY-127 |
| Поддержка ШИМ | + |
| Антивибрационные вставки | - |
| Размер, мм | 130 х 120 |
| Толщина, мм | 25 |
| Диаметр крыльчатки, мм | 114 |
| Диаметр ротора, мм | 43 |
| Длина лопасти, мм | 35.5 |
| Количество лопастей, шт | 7 |
| Длина провода, мм | 300 |
| Тип коннектора, pin | 4 |
| Скорость вращения, об/мин | 300-1300 ±10% |
| Воздушный поток, CFM | 12.88 - 55.81 |
| Статическое давление, мм Н2О | - |
| Уровень шума, дБА | 21 - 33 |
| Сила тока, А | 0,20 |
| Напряжение, В | 12 |
| Подшипник | Enhanced Hyper-Flow Bearing (EHFB) |
| Срок службы, ч | ~50 000 |
| Масса, г | 130 |
| Стоимость, руб. | - |
Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.
На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины), идущего в комплекте.
После сборки креплений нужно установить радиатор, прижав его специальной пластиной. Прижимная пластина фиксируется двумя винтами с помощью крестовой отвертки.
Несмотря на свои габариты, Thermalright Macho Direct довольно дружелюбна к окружающим ее элементам на материнской плате.
Ну а Thermalright Macho 120 SBM в свою очередь, несмотря на компактность, смотрится тяжелым.
Теперь предлагаю оценить Thermalright Macho Direct и Macho 120 SBM вместе.
Приведенные фотографии хорошо отображают разницу в габаритах. Как уже упоминалось, Thermalright Macho 120 SBM меньше, но ненамного. Будто чуть уменьшили обычную версию Macho.
| Параметры / Модель | Thermalright Macho Direct |
Thermalright Macho 120 SBM |
Thermalright Le Grand Macho |
Thermalright Macho Zero |
Thermalright HR-22 |
| Габариты СО (ДхШхВ), мм | 140 х 129 х 158 | 130 х 111 х 150 | 150 х 120 х 159 | 140 х 102 х 162 | 150 х 120 х 159 |
| Масса, г | 810 | 690 | 900 | 710 | 1120 |
| Площадь рассеивания | ~9 000 | ~6 750 | ~12 000 | ~9 000 | ~12 000 |
| Типоразмер вентиляторов, мм | 140 / 120 | 120 | 140 / 120 | 140 / 120 | 140 / 120 |
| Тип конструкции | Башня | Башня | Башня | Башня | Башня |
| Количество секций, шт. | 1 | 1 | 1 | 1 | 1 |
| Ребра | Никелированный алюминий | Никелированный алюминий | Никелированный алюминий | Никелированный алюминий | Никелированный алюминий |
| Количество ребер | 31 | 31 | 35 | 31 | 35 |
| Расстояние между ребрами, мм | 2.9 | 2.9 | 3.1 | 2.90 | 3.1 |
| Толщина ребра, мм | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| Тепловые трубки, материал | Медь | Никелированная медь | Никелированная медь | Никелированная медь | Никелированная медь |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 | 6 | 6 |
| Количество тепловых трубок | 5 | 5 | 7 | 6 | 8 |
| Основание, материал | Прямой контакт | C1100 чистая медь с никелевым покрытием | C1100 чистая медь с никелевым покрытием | C1100 чистая медь с никелевым покрытием | C1100 чистая медь с никелевым покрытием |
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.4 |
| Мониторинг температуры CPU | HWMonitor1.28 |
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
Real Temp 3.80; HWiNFO64; CPU-Z v1.71.1; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
Уровень энергопотребления системыПрежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-Pro в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.
Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Температура процессора в разных стресс-тестахКак можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в приложении LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
Тестирование систем охлаждения в стандартной комплектации
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
Уровень шума | ТемператураРезультаты, полученные по итогам тестов, можно смело назвать неожиданными. Оба героя обзора показали равную производительность, несмотря на то, что они относятся к разным весовым категориям. И теперь пора поговорить о целесообразности их покупки.
Начнем по порядку, с Thermalright Macho Direct. Совместная работа этой модели с процессором класса i7-5960X находится под большим вопросом. И причина такого решения заключается в том, что технология прямого контакта не обеспечивает полноценное раскрытие потенциала радиатора. В данном случае налицо потери в эффективности охлаждения по сравнению с обычным Thermalright Macho.
Что касается всего остального, то в плюсы Thermalright Macho Direct можно записать более низкую цену, комплектный вентилятор и чуть меньшую высоту (158 мм). С другой стороны, пока за новинку в отечественной рознице будут просить около 3 000 рублей, целесообразность ее приобретения вызывает вопросы. Ведь доплатив некоторую сумму (от 200 до 500 рублей), можно купить полноценный Thermalright Macho, и при таком раскладе последний выглядит интереснее. А стоила бы новая модель в районе 2 000 рублей, и разговор был бы другим.
Теперь разберем второго участника, Thermalright Macho 120 SBM. Если субъективно, то мне он понравился больше: этакий маленький кулер с интересным вентилятором. С одной стороны, перед нами обычная, пусть и незаурядная «башня», с другой – она обеспечивает хорошее охлаждение и неплохо выглядит, что привлечет эстетов. Причем если сравнить ее с предыдущими моделями Macho 120, то в плане эргономики новинка продуманнее.
Единственное сомнительное решение производителя кроется в отсутствии возможности беспроблемной замены вентилятора. Но даже с учетом того факта, что радиатор не позволяет установить на него стандартные модели 120 мм, покупка Thermalright Macho 120 SBM вполне оправдана, да и ценник его ниже, чем у версии Macho Direct. Естественно, здесь стоит помнить об ограничениях и возможностях компактной модификации.
Итак, в этом году компания Thermalright выпустила три вариации Macho – Le Grand Macho, Macho Direct и Macho 120 SBM, которые уже сложнее назвать клонами. Хорошая тенденция, видимо, инженеры все же осознали, что время уходит, и начали работать серьезнее. Посмотрим, что будет дальше, возможно, нас порадуют чем-либо новым?
