Лаборатория продолжает цикл материалов, посвященных видеокартам серии GeForce GTX 950. Ранее мы рассмотрели несколько версий разных производителей:
Видеокарта ASUS GeForce GTX 950 Strix OC это один из представителей фирменного «совиного» семейства, который обладает теми же достоинствами, что и старшие модели. И все это в нижнем ценовом сегменте, где производители порой думают, как бы сэкономить на том или ином элементе. Но борьба за покупателя лишь набирает обороты, и зачастую нестандартное решение может принести победу над конкурирующими версиями.
Благодаря нашему партнеру – компании Регард, мы рассмотрим эту новинку и попробуем выяснить, чем же пожертвовали разработчики.
Полное название: GeForce GTX950 ASUS DirectCU II 2048Mb (Strix-GTX950-DC2OC-2GD5-Gaming), код производителя – Strix-GTX950-DC2OC-2GD5-Gaming.
Упаковка видеокарты выполнена в темной цветовой гамме, с коробки на нас смотрит механизированная сова, ставшая основоположником линейки Strix. Информация сведена к главным изюминкам ASUS GeForce GTX 950 Strix OC: высокоэффективной системе охлаждения, которая производительнее и тише своих оппонентов, и наличию заводского разгона.
Дополнительным бонусом для пользователей, по мнению разработчиков, является промо-код к компьютерной игре World of Warships, который включает пятнадцать дней премиум-аккаунта и уникальный корабль – крейсер Diana.
С обратной стороны упаковки подчеркнуты такие немаловажные детали, как конструкция кулера и технология «0dB Fan» (о которой все уже слышали, но мы напомним, что вентиляторы в режиме простоя останавливаются, делая видеокарту полностью бесшумной).
Кроме того, применение качественной элементной базы позволяет добиться более стабильной работы в нагрузке и разгоне, указана поддержка оверклокерской утилиты GPU Tweak, которая доросла до второй версии, и программы Xsplit, умеющей делать стримы и записи вашей игры. Чуть скромнее заявлено о расширенной трехлетней гарантии.
Внутренняя коробка выполнена в лучших традициях компании со всеми тонкостями к деталям. В частности, нанесены эмблемы серии.
Сам герой обзора убран в пакет-антистатик и благополучно зажат со всех сторон картонными вставками.
Что касается комплекта поставки, то помимо привычных для GeForce GTX 950 руководства пользователя и диска с ПО, можно найти наклейку Strix и инструкцию по получению заслуженных премиум-дней и корабля в соответствующей игре.
Внешний вид модели ASUS GeForce GTX 950 Strix OC выполнен в черном стиле, начиная с текстолита печатной платы и кожуха системы охлаждения, и заканчивая такой мелочью, как защитные колпачки на разъемах. Иные цветовые элементы в этом темном царстве реализованы красными вставками на роторы вентиляторов и центр кожуха кулера.
Подобный дизайнерский ход напоминает очертания неясыти (Strix в переводе с латинского). Как и любая сова, данная птица обладает хорошим ночным зрением и крупными глазами, смотрящими вперед. Здесь эту роль играют два 77 мм вентилятора.
Чуть выше расположены исходящие и снова прячущиеся две крупные (диаметром 8 мм) тепловые трубки. Но о них поговорим в разделе, посвященном системе охлаждения.

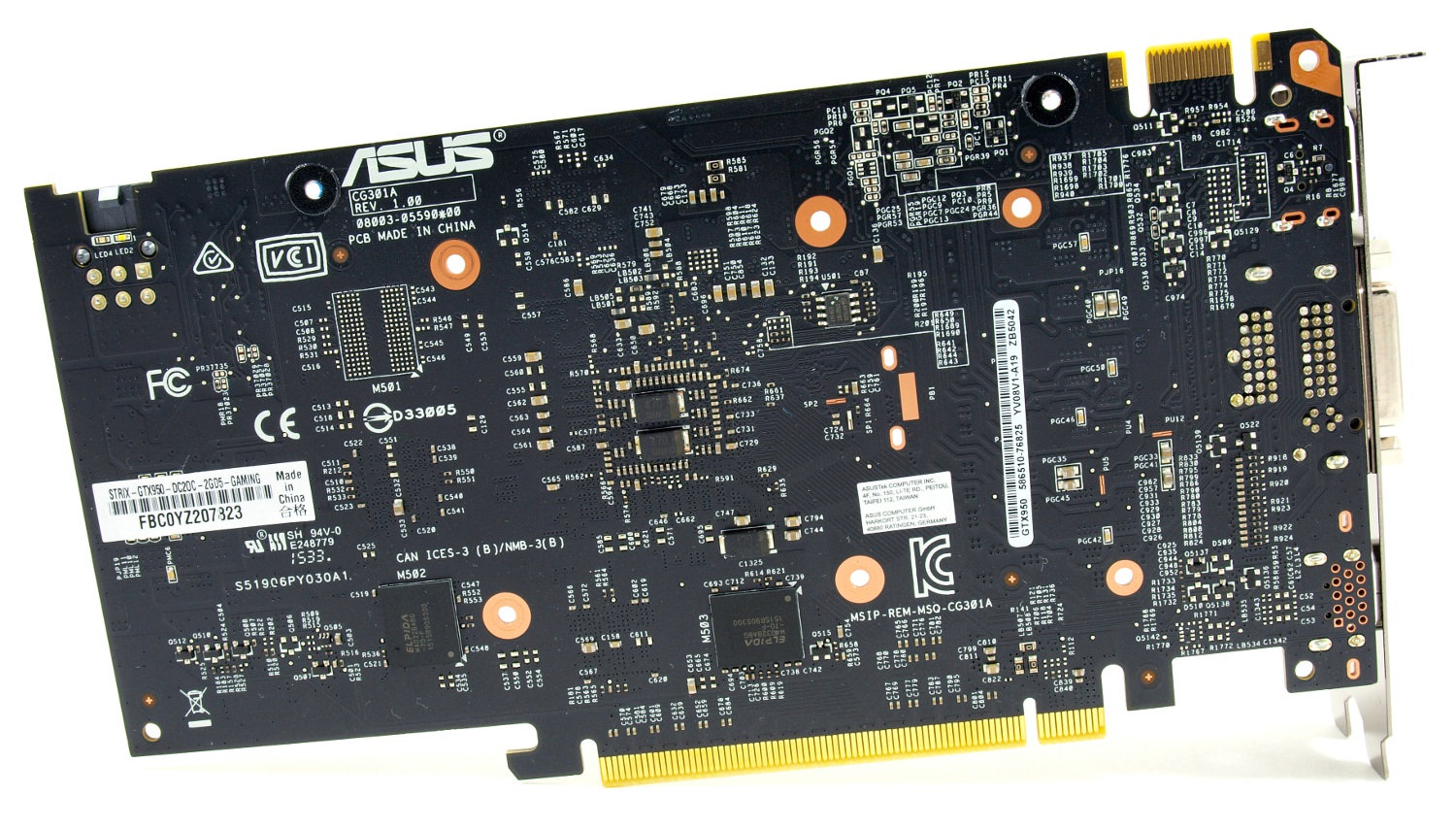

Печатная плата новинки выполнена на текстолите черного цвета, и, как можно судить по снимку ниже, она открыта и лишена «бэкплейта». Впрочем, предусмотрена другая деталь, о которой чуть ниже.
На задней интерфейсной панели представлен следующий набор видеовыходов:
Поддерживаются следующие разрешения:
С учетом того, что видеокарта GeForce GTX 950 является урезанной версией старшей сестры в виде GeForce GTX 960, уровень производительности, как и энергопотребления, соответствующий.
Поговорим о последнем. Как таковое значение TDP модели не указывается, но вряд ли оно отлично от цифры в 90-100 Вт. Дополнительное питание помимо разъема PCI-Express осуществляется при помощи одного шестиконтактного коннектора. Он оснащен светодиодами, которые сигнализируют о подключении провода, неисправности или же отсутствии питания.
В роли элемента жесткости выступает еле заметная специальная металлическая вставка у разъема SLI, соединяющая заднюю панель с одной из сторон видеокарты.
Ее задача заключается в предотвращении прогиба текстолита печатной платы и защите графического процессора, который лишен рамки, от скола.
Посмотрим, что приготовили нам инженеры ASUS для видеокарты серии Strix с тепловыделением 90 Вт. Если судить по внешнему осмотру, то наличие тепловых трубок не может не впечатлять, ведь ранее рассмотренные модели GeForce GTX 950 довольствовались лишь алюминиевой болванкой.
Для начала снимем систему охлаждения, открутив четыре подпружиненных винтика.
Охладитель представляет собой односекционный радиатор, набранный несколькими десятками алюминиевых ребер. Все они пронизаны двумя тепловыми трубками диаметром 8 мм. Следов припоя не отмечено.
Пары тепловых трубок с избытком хватает для контактной поверхности такого маленького графического процессора. В качестве термоинтерфейса использована серая масса, успевшая подсохнуть.
Основание ровное, обработано мелкой фрезой. Единственное замечание касается того факта, что тепловые трубки на долю миллиметра утоплены вглубь.
«Глаза» совы исполнены компанией Everflow, модель T128010SH. Что мы знаем о производителе? Вентиляторы данного вендора известны оптимальным соотношением создаваемого потока и уровня шума, оставаясь достаточно тихими вплоть до 2000 об/мин. Общий диапазон скорости вращения крыльчатки составляет 0-3500 об/мин.
При изучении подсистемы питания понимаешь, что радиатор силовой части отсутствует, хотя отверстия для него предусмотрены.
Опорная рамка, о которой упоминалось выше, крепится к одной из сторон печатной платы и задней интерфейсной панели.
Детальное рассмотрение не выявило совпадений с другими моделями компании ASUS. Что ж, тем интереснее изучить новинку. Неплотная разводка печатной платы ASUS GeForce GTX 950 Strix OC вызвана узкой шиной видеопамяти. Длина PCB составляет 215 мм.
В силовой части тестируемой видеокарты используются качественные элементы, соответствующие технологии Super Alloy Power. Они способны обеспечивать стабильную работу при высоких нагрузках и обладают повышенным сроком службы.
Референсное исполнение предполагает использование трех фаз питания графического процессора. Инженеры же решили усилить зону VRM и довели общее число мосфетов до четырех.
Управление осуществляется ШИМ-контроллером uP1608TK производства компании uPI Semiconductor.
Сердцем героя обзора стал GPU GM206, произведенный по 28 нм техпроцессу в августе 2015 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.
Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Elpida W4032BABG-70-F.
Паспортная частота памяти – 1650 МГц (эффективная частота 6600 МГц). Обмен данными осуществляется посредством 128-битной шины.
Тестирование видеокарты ASUS GeForce GTX 950 Strix OC проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Как всегда, рассмотрим видеокарту ASUS GeForce GTX 950 Strix OC с помощью утилиты GPU-Z и поговорим о ее характеристиках. Разработчики представили две модификации данной модели: с заводским разгоном и без него.
В наши руки попала первая, о ней и пойдет речь. Частота ядра была поднята с 1026 МГц до 1140 МГц (в режиме Boost – до 1329 МГц), видеопамять же не тронута и функционирует при 1650 МГц.
В режиме простоя вентиляторы полностью отключаются, а температура графического процессора варьируется в диапазоне 38-43°C. Какой-либо шум полностью отсутствует.
При достижении видеоядром значения 60°C дело сдвигается с мертвой точки и вертушки плавно оживают. К слову, после нескольких итераций тестов мне так и не удалось прогреть GPU выше 66°C при скорости вращения 1300 об/мин и низком уровне издаваемого шума. Подобные цифры впечатляют, жаль, что не на всех моделях складывается такая ситуация.
Частота в нагрузке поднимается до 1392 МГц по ядру и лишь при достижении порога включения вентиляторов опускается до 1380 МГц. В целом ситуация благотворная, однако разработчики могли быть посмелее и повысить разгон, ведь у ASUS GeForce GTX 950 Strix OC для этого есть весь потенциал.
Немного изменим правила игры и представим, что вы большой любитель стресс-тестов
Новинка активирует, как и положено, энергосберегающие функции, понизив частоту ядра и напряжение на нем. А для удержания температуры графического процессора в разумных пределах скорость вращения вентиляторов повышается до 1450 об/мин.
Переходим к следующему пункту нашего плана – посмотрим, что сможет тестовой экземпляр в плане дальнейшего увеличения частот ядра и памяти. Были выставлены следующие настройки:
Разгон составил 1240 МГц и 1978 МГц соответственно, что сопоставимо со среднестатистическими результатами других моделей GeForce GTX 950. Отличия кроются в том, что подобные значения достигнуты с менее выраженным уровнем шума.
С дальнейшим разгоном все стало печально. Утилита ASUS GPU Tweak II способна поднять напряжение всего на 50 мВ, что явно недостаточно.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Открытая зона VRM не лучшим образом способствует низкой температуре элементов, но четыре фазы питания неплохо распределяют нагрузку между собой. Благодаря этому результаты хорошие, хотя разработчики ASUS могли сделать и лучше, ведь крепление для радиатора присутствует.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Что касается производительности графических ускорителей GeForce GTX 950 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
Модель ASUS GeForce GTX 950 Strix OC полностью оправдала ожидания. Начнем с приятных моментов. Видеокарта обладает отличной системой охлаждения, которая не только эффективна, но и тиха, несмотря на заводской разгон. Инженеры компании усилили подсистему питания и применили качественную элементную базу, благодаря чему паразитных звуков в виде свиста дросселей не отмечено. На руку конечному пользователю будут и скромные габариты устройства, и расширенная трехлетняя гарантия, а для некоторых приятным бонусом станет код к игре World of Warships.
Что касается недостатков, то он у новинки один, причем типичный для большинства видеокарт данного класса, и заключается в отсутствии радиатора зоны VRM. Конечно, при расчетных 90 Вт на каждую фазу приходится всего ~23 Вт, и с обдувом зоны питания вентиляторы справляются в штатном режиме. Однако при высоком разгоне лучше задуматься о дополнительном охлаждении.
Впрочем, если вспомнить рассмотренных ранее оппонентов, то на их фоне ASUS GeForce GTX 950 Strix OC выглядит выигрышнее, особенно с учетом того, что в их случае ситуация с VRM порой значительно хуже, а достоинства нивелируются минусами.
