Все больше появляется разнообразных моделей материнских плат, которые предназначены для геймеров. Секрет тут прост. Самое главное – правильная расцветка с сочетанием красных и черных цветов. Далее достаточно поставить штемпель Gaming и уже можно с успехом продавать плату, которая в обычной линейке была бы самой заурядной моделью.
Возможно, вы думаете, что производители каким-то особым образом улучшают звуковую часть и устанавливают специальные сетевые контроллеры? Но и это не всегда так. Сейчас уже с уверенностью можно сказать, что лейбл Gaming ушел в тираж. И уже не только продукты компании MSI несут в своем наименовании это слово, им не брезгуют практически все производители. Например, у фирмы ASUS есть целая серия продуктов, которая называется Pro Gaming и относится к среднему сегменту, а самую вершину занимает линейка Republic Of Gamers.
Поскольку Pro Gaming позиционируется на ступеньку ниже, то продукция основывается не только на топовых наборах логики. Сществуют даже такие модели, где разгон вообще невозможен из-за особенностей архитектуры. Здесь уже на страже интересов стоит компания Intel, которая разрешает разгонять только то, что она считает нужным. Иногда производители материнских плат пытаются найти лазейки и предоставить пользователям функции разгона там, где его быть не должно, но это чревато тем, что можно испортить отношения с процессорным гигантом и попасть под какие-либо санкции.
Здесь же следует отметить и то, что интерес к разгону как таковому уже немного падает. И есть категория пользователей, которая просто не хочет ничего разгонять, но хочет играть в игры и приобретает плату с надписью Gaming, наивно полагая, что материнская плата как-то способна увеличить число кадров в игре. Ситуация похоже дошла уже до самого края, поскольку стали появляться серверные продукты с символикой Gaming. Так, например, совершенно недавно была представлена материнская плата ASUS E3 Pro Gaming V5, которая предназначена для работы с процессорами Intel Xeon E3-1200 v5. Именно такая модель попала на тестирование, и мы изучим ее более детально и разберемся, насколько актуально подобное решение.
Компания ASUS уже утомилась печатать во всю коробку изображение подарочного корабля из компьютерной игры World Of Warships и немного поменяла стилистику оформления.
Теперь в качестве фона больше преобладает черный цвет. Коробка небольшая и едва превосходит по габаритам саму материнскую плату.
Мне новый дизайн оформления показался привлекательным. Все получается достаточно стильно и лаконично, без пестрых вставок и напыщенной вычурности. Я бы даже сказал немного строго.
Левую половину занимает изображение самой материнской платы. Ракурс очень удачный и можно рассмотреть практически всю ее поверхность. Не нужно никаких прозрачных пластиковых окон потому, что тут и так показан товар лицом.
В левом верхнем углу расположен логотип производителя. В середине указано наименование модели устройства. Справа, в самом низу находится несколько маленьких значков, которые символизируют о платформе, на которой построена плата. Конечно же, здесь не обошлось без указания поддержки операционной системы Windows 10. Выше расположена квадратная наклейка, которая сообщает нам о том ,что нас по-прежнему ожидает подарок от компании ASUS. Это 15 дней премиум аккаунта и специальный корабль для все той же игры World Of Warships.
Посмотрим на обратную сторону.
С левой стороны расположена фотография устройства. Рядом находятся сноски, которые расходятся от различных компонент, а ниже представлена спецификация материнской платы. Правую часть занимают описания используемых технических решений.
Поскольку данная плата ориентирована на геймеров, то производитель в первую очередь рассказывает, как он поработал над улучшением работы сетевого соединения и улучшением качества звучания встроенного звукового кодека. Далее перечислены составляющие компоненты технологии Gamer's Guardian. В самом низу сообщается о поддержке технологии RAMCache и портов USB 3.1 типа A и C.
Теперь посмотрим на внутреннее содержимое коробки.
Сверху, в картонном лотке и антистатическом пакете лежит сама материнская плата. На дне упаковки разместился комплект поставки, который нельзя назвать очень богатым.
Среди информационных носителей можно обнаружить следующее:
Вот такие аксессуары находятся в комплекте поставки.
Перед нами полноразмерная плата формата ATX и, следовательно, ее габариты составляют 305 х 244 мм.
Немного ранее я рассматривал модель ASUS B150 Pro Gaming D3, и она выглядела совсем иначе.
Полным аналогом ПО оформлению является плата ASUS B150 Pro Gaming без приставки D3.
Если присмотреться, то можно обнаружить тот факт, что все три печатные платы абсолютно разные.
Однако вернемся к оформлению. Прежде всего теперь радиаторы стали красными. Кроме этого появилось множество красных полос, которые нанесены на матовую черную поверхность печатной платы. В целом вид получается достаточно эффектный, а учитывая наличие красной подсветки и вовсе привлекательный.
При этом стоит учитывать, что материнские платы серии Pro Gaming относятся к среднему ценовому сегменту.
С обратной стороны такого великолепия уже нет, и кажется, что это изображение какой-то совершенно другой платы. Попутно отмечаем, что здесь нет никаких элементов, кроме нескольких светодиодов подсветки границы звуковой подсистемы.

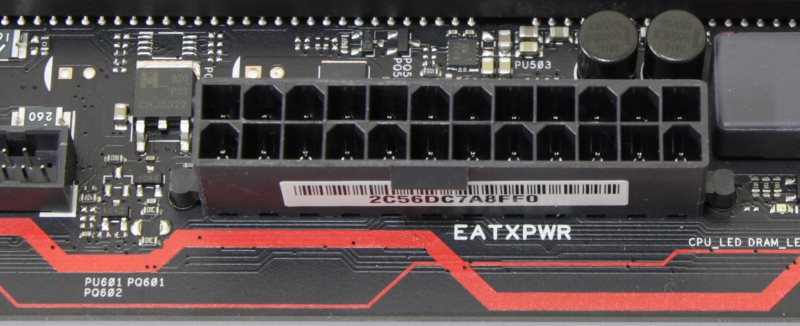

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
Точно такая же конфигурация встречается на всех моделях плат серии Pro Gaming для процессорного разъема Intel LGA 1151.
Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного цвета. С одной стороны находятся фиксаторы, а с другой обычные защелки.
Производителем заявлен только один режим работы памяти DDR4 2133 МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать, но смысла особого в этом нет.
Платформа подразумевает использование двухканального режима работы с памятью, для чего необходимо установить два модуля в слоты через один от края. Согласно спецификации возможно использование модулей с поддержкой функции ECC. Однако, здесь важно понимать, что установка такой памяти возможна только совместно с процессорами Intel Xeon E3-1200 v5. Я же без проблем на этой плате использовал обычные планки вместе с Intel Core i7-6700K.
Питание процессора выполнено по восьмифазной схеме.
В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой DIGI+ EPU ASP1400B. Точно такой же контроллер можно было видеть на материнской плате ASUS Z170 Pro Gamer и на некоторых других платах фирмы ASUS.
Конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах, а транзисторы типа Low Rds(on).
Последние накрыты двумя радиаторами. Оба изготовлены из алюминиевого сплава и окрашены в красный. Сверху на них нанесены небольшие черные полоски и в одной из них находится красная надпись Pro Gaming.
Каждый из них крепится при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.
Еще один радиатор находится на чипсете. Он также изготовлен из алюминиевого сплава и окрашен в красный цвет.
Сверху находится небольшая декоративная пластинка с надписью Pro Gaming и логотипом производителя. Крепление осуществляется с обратной стороны при помощи двух винтов жестко.
Вопреки ожиданиям, в качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм. Несмотря на это, для защиты от перекосов используются два кубика и небольшая рамка из черного пористого материала.
Под радиатором прячется серверный чипсет Intel С232.
Визуально он ничем не отличим от Intel Z170 или B150. Не стоит удивляться это все то же самое, но с другим функционалом, который находится в одном и том же кристалле практически для всех чипсетов Intel 100-й серии.
Что же особенного скрывает в себе чипсет Intel C232? Я решил не тратить на его описание много времени, а ограничиться единственным принципиальным отличием - поддержка технологии RSTe вместо RST. Да, это все та же технология Intel Rapid Storage Technology, но в версии Enterprise, которая ориентирована на серверный сегмент. Отсюда и буква "e" на конце.
Что касается поддержки накопителей, то интегрированный контроллер также обеспечивает до 6-ти каналов SATA3. Именно такое их число и выведено вбок.
На плате присутствует новомодный интерфейс M.2. Он работает как в режиме PCI-e, так и SATA. В последнем случае порт SATA 1 отключается.
В правом нижнем углу можно обнаружить разъем для подключения кнопок и индикаторов корпуса.
Рядом расположен светодиод-индикатор питания, джамперы режима OverVoltage и сброса BIOS ClrCMOS и микросхема BIOS.
Далее по нижнему краю размещены две колодки для подключения шести устройств USB 2.0, среди которых одна относится к разъему ROG Connect. Левее находится колодка COM-порта и разъем для подключения передней аудиопанели. Коннектор TPM не распаян.
На задней панели можно найти четыре разъема USB 3.0 и два USB 3.1 (один типа А, другой типа С). Еще на плате находится одна колодка USB 3.0, которая распаяна недалеко от коннектора питания.
Все порты USB 3.0 реализованы при помощи интегрированного в чипсет контроллера, а вот USB 3.1 представлен отдельным чипом и это снова ASMedia ASM1142.
На плате расположено шесть слотов расширения: два PCI-e x1, два PCI-e x16 и два обычных PCI. Подобное сочетание я уже встречал на плате ASUS B150 Pro Gaming D3.
Из мультиграфических технологий поддерживается только CrossFire. Верхний слот PCI-e x16 получает шестнадцать линий PCI-e третьего поколения, которые обеспечивает процессор. На другой выделяется только четыре линии PCI-e от чипсета. Соответственно, когда в него установлена карта, слоты PCI-e x1 просто не работают.
Известно, что современные чипсеты компании Intel не поддерживают обычные слоты PCI, поэтому для их реализации используется мост. В данном случае его роль выполняет микросхема ASMedia ASM1083.
В левом нижнем углу находится звуковой кодек. Как и на плате ASUS B150 Pro Gaming D3, он называется Supreme FX. Сильно радоваться или расстраиваться не стоит потому, что перед нами старый знакомый Realtek ALC1150, прикрытый декоративной крышкой.
Рядом распаяны специальные аудио конденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен на печатной плате отдельно. Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем ее протяжении находятся светодиоды подсветки, которые выделяют ее на работающем устройстве.
Неподалеку от звукового кодека распаян двойной операционный усилитель, который представлен чипом Texas Instruments RC4580I.
Такую же микросхему мы могли видеть на плате ASUS Z170 Pro Gaming. Немного выше находится контроллер ввода/вывода и системного мониторинга Nuvoton NCT6793D.
Дальше по левому краю распаяна микросхема гигабитного сетевого контроллера Intel I219LM.
За разъемами задней панели можно обнаружить еще один компонент, который закрыт декоративной крышкой, но на этот раз с надписью Languarg.
Это и есть фирменная защита порта RJ-45 от различных внешних воздействий, таких как перенапряжение или разряд статического электричества.

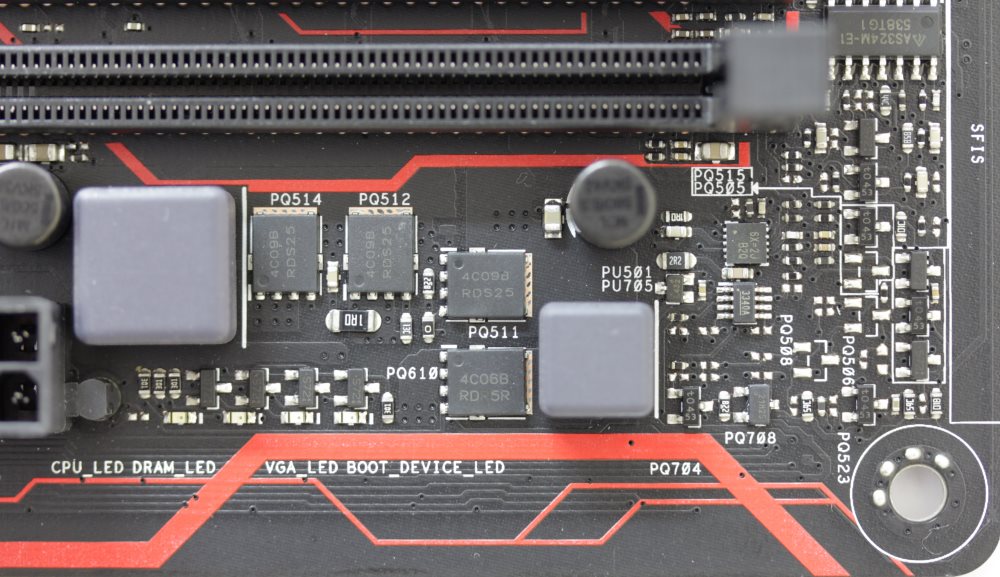

В правом верхнем углу находятся фазы питания памяти, а также несколько светодиодов-индикаторов.

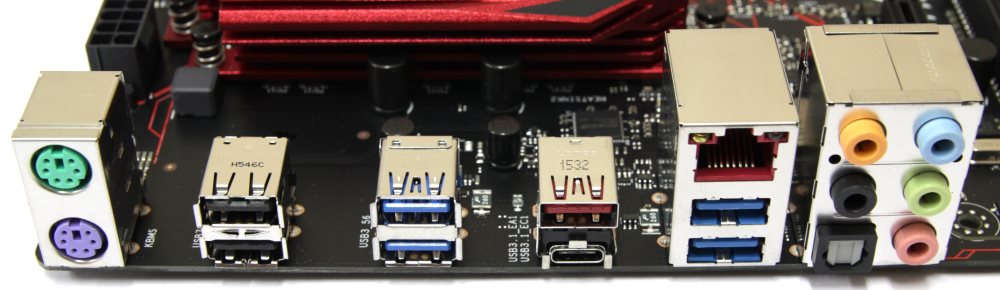

На задней панели расположились следующие интерфейсы.
Ничего необычного не замечаете? Все правильно, видеовыходов абсолютно нет. Это значит, что придется в любом случае использовать дискретный видеоадаптер.
| Поддерживаемые процессоры | Intel Xeon E3-1200 v5 и Intel Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
| Системная шина, частота | DMI 3.0 (8 ГТ/с) |
| Системная логика | Intel C232 |
| Оперативная память | 4 x 288-pin DDR4 DIMM ECC, non-ECC, Unbuffered, двухканальный режим, до 64 Гбайт при частоте 2133 МГц |
| Слоты расширения | 1 - PCI-e x16 Gen3 (x16); 1 - PCI-e x16 Gen3 (x4); 2 - PCI-e x1 Gen3; 2 - PCI 2.2 |
| Поддержка Multi-GPU | CrossFireX |
| Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel B150; 1x M.2 порт – 1x PCI-e x4 Gen3 |
| Поддержка mSATA/M.2 | Нет/Да |
| Сеть | 1х Intel I219LM |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 2+4x USB 2.0 (Intel С232) |
| USB 3.0 | 4+2x USB 3.0 (Intel С232) |
| USB 3.1 | 2x USB 3.1 (ASMedia ASM1142) |
| Системный мониторинг | Nuvoton NCT6793D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 2х USB 2.0; 2x USB 3.1; 4х USB 3.0; 2х PS/2; 1x RJ45 ; 5x 3.5 мм Jack; 1х Optical S/PDIF Out |
| Фирменные технологии |
|
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
Меню BIOS материнской платы точно такое же, как и на всех платах серии Pro Gaming. Разумеется, здесь отсутствуют некоторые пункты в меню и это по большей части связано с ограничениями самого чипсета. Ну а возможности прошивки в полной мере раскрывает приведенный ниже ролик.
В целом настройки осуществляются очень удобно, меню интуитивно понятно и информативно. К каждому пункту в правом столбце приводятся пояснения. Еще одним приятным моментом является наличие всплывающего окна при выходе из меню настроек, в котором отражаются внесенные изменения.
Тестирование материнской платы ASUS E3 Pro Gaming V5 проводилось в составе следующей конфигурации:
Нет смысла затевать какие-либо интриги, поэтому скажу сразу, что разгона тут нет и в помине. Кроме того, производитель открыто заявляет о том, что какой бы профиль XMP у вас не стоял, он будет автоматически сброшен до 2133 МГц, а это по сути штатная частота любых планок оперативной памяти DDR4.
Разумеется, нужно было взять для тестов процессор Intel Xeon E3-1200 v5, но у меня был в наличии только Intel Core i7-6700K. Он работал вместе с обычной памятью стандарта DDR4 и при этом никаких трудностей не возникло.
Картина самая заурядная и добавить тут больше нечего. Нет никакого смысла покупать для данной материнской платы процессор со свободным множителем, поскольку разгон множителем тут не работает.
Тестирование ASUS E3 Pro Gaming V5 проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 25°C в единственном режиме:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура верхнего радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab Pro 1.
Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Теперь оценим результаты тестового приложения RMAA.
16 бит, 44.1 кГц
24 бит, 192 кГц
Поначалу данная плата немного ошеломляет. Зачем создавать игровую систему на серверной платформе начального уровня? Смысл такого решения уловить сложно, но он есть. Основная причина кроется в возможности использования ЦП Intel Xeon E3-1200 v5, среди которых присутствуют интересные модификации на том же самом кристалле Skylake. Конечно, здесь нет моделей со свободным множителем, но, как уже говорилось, разгон нужен не всем.
Возможно, все дело в дополнительных возможностях, которые обеспечивает чипсет Intel C232, отсутствующих в настольном сегменте? Пожалуй, это только поддержка памяти типа ECC (но это больше зависит от процессора, ибо контроллер находится в нем), а также технологии Intel RSTe. Это означает, что чипсетом поддерживаются накопители типа SAS, но в спецификации к системной плате об этом ничего не сказано.
Если проанализировать все особенности модели ASUS, то перед нами обычная материнская плата с чипсетом, аналогичным по функциям Intel B150. Разгона нет, а функциональные возможности мало чем отличаются от плат без приставки Pro Gaming в названии. Звук ничем не примечателен, да и сеть не выделяется на фоне других контроллеров Intel. Присутствует ряд технологий, которые встречаются в продуктах серии ROG, но они носят по большей части программный характер и их сюда прикрутили в довесок.
Подводя итог, можно сделать следующий вывод: лучше проще, но с чипсетом Intel Z170, чтобы хоть немного можно было разогнать систему. Однако если бабушка вам подарила на 23-е февраля Intel Xeon E3-1200 v5, который затерялся в одном из носков, то можно не отчаиваться и купить плату ASUS E3 Pro Gaming V5.
