Все мы знаем легендарную серию устройств Republic Of Gamers компании ASUS. Ее название нам как бы подсказывает, что она предназначена для любителей игр, но на самом деле этой категорией пользователей все не ограничивается. Еще данную серию любят компьютерные энтузиасты, которые не прочь что-нибудь разогнать, а может и установить новый мировой рекорд в одной из многих дисциплин.
На данный момент линейка продукции Republic Of Gamersразрослась до огромных размеров и включает обширный ассортимент продукции. Все начиналось с материнских плат, а теперь здесь представлены: клавиатуры, мышки, наушники, мониторы, ноутбуки, видеокарты, звуковые карты и даже роутеры. И разумеется в каждой категории представлено несколько моделей. По сути данная продукция является не столько улучшенным исполнением современных базовых моделей, сколько представляет пользователю возможность заглянуть в завтрашний день.
Самый простой пример - это увиденный мной недавно монитор ASUS PG279Q, который обеспечивает частоту обновления экрана в 165 Гц.
Хорошо, но вовсе не обязательно, если на такой монитор будет выводиться изображение видеокартой серии ROG. Самый актуальный и мощный на сегодня графический процессор компании Nvidia представлен чипом GM200 поколения Maxwell. Мы уже рассмотрели одну из видеокарт серии ROG, основанную на нем – ASUS ROG Poseidon GTX 980 Ti. После ее рассмотрения мы могли увидеть, что она предназначена максимум для водяного охлаждения и совсем была лишена инструментария для экстремального разгона.
Такой набор функций мы обнаружили на другой карте - ASUS GeForce GTX 980 Ti Strix, но она не входит в продуктовую линейку ROG. Значит, должна быть в модельном ряду видеокарта, которая превзойдет всех и станет самой-самой. Этой моделью стала ASUS ROG Matrix GTX 980 Ti Platinum.
Последняя приставка подчеркивает элитный статус устройства. Проверим ее в деле.
Коробка достаточно большая и поэтому сверху предусмотрена пластиковая ручка для удобства транспортировки.
Оформление уже привычное нам по другим продуктам серии Republic Of Gamers.
Спереди в правом верхнем углу располагается логотип производителя со знакомым слоганом "In search of incredible". Слева находится эмблема серии ROG.
Оформление очень лаконичное. По сути представлен только красно-черный фон и надпись серебристыми буквами с указанием наименования модели, а именно Matrix Platinum. Под ней нам сообщают, что эта карта предназначена для геймеров.
Ниже желтыми буквами написано: I Rule My Game - Record Breaking Performance. Это приблизительно переводится как: "Я управляю своей игрой - производительность бьющая рекорды". Звучит очень устрашающе для конкурентов, и я не удивлен, что для олицетворения этого слогана был избран оверклокер 8pack потому, что вид у него суровый. Внизу справа, как обычно находится вставка с указанием модели графического процессора.
Лицевая сторона упаковки является крышкой, которая крепится по углам на две липучки.
Здесь мы видим прозрачное пластиковое окно, через которое можно посмотреть на фрагмент системы охлаждения видеокарты. Выше и левее мы снова можем обнаружить логотип серии ROG, наименование модели и все те надписи, которые мы уже изучили. К ним надо привыкнуть потому, что мы их встретим еще не раз. Например, все это снова повторяется на откидной стороне крышки в том же самом месте.
Ниже находятся шесть вставок с описанием используемых технических решений. Все начинается с описания фирменной системы охлаждения DirectCU II. Здесь все как обычно: на 30% холоднее и в три раза тише. Внимательный читатель может вспомнить, что на карте ASUS GTX980Ti Strix был кулер DirectCU III. Что это, шаг назад? Нет. Все дело в том, что для данного устройства совершенно не обязательно, чтобы вентиляторы останавливались в простое потому, что оно ориентировано на геймеров и энтузиастов. Достаточно того, чтобы кулер справлялся с разогнанным графическим процессором. На следующей вкладке, Auto-Extreme Technology, производитель хвалится своим 100% автоматизированным качественным производством и системой питания Super Alloy Power II, которая состоит из качественных компонент.
Дальше представлена вставка с описанием цветового индикатора ROG Color-coded Load Indicator. Он уже встречался нам ранее и даже у других производителей. Например я замечал его на видеокарте MSI Lightning. Следом идет описание технологии Memory Defroster. Суть ее заключается в обогреве печатной платы в местах распайки микросхем памяти. Это необходимо для того, чтобы при криогенном охлаждении чипы не промерзали. Это должно способствовать лучшему разгону и стабильности при экстремальном охлаждении.
Далее следует описание кнопки Safe Mode и соответствующего режима работы. Эта функция опять-таки необходима для экстремального разгона и в случае неудачного применения частот есть всегда шанс загрузится на безопасных штатных частотах. И наконец самая последняя вкладка рассказывает нам об обновленной утилите ASUS GPU Tweak II, которая отлично подходит для разгона видеокарт производства компании ASUS.
Теперь взглянем на обратную сторону коробки.
Здесь посередине находится изображение устройства в разборе и от его компонент в обе стороны расходятся сноски с описанием используемых технических решений. Здесь мы снова можем изучить фирменные технологии: DirectCU II, Safe Mode и Memory Defroster.
Кроме того, можно обратить внимание на вентиляторы. Форма лопастей похожа на используемые изделия у карточки ASUS GTX980Ti Strix. Производитель уверяет, что измененная форма позволяет обеспечивать больший поток воздуха при меньшем уровне шума и более скромной скорости вращения.
Под видеокартой находится подробная спецификация устройства, а также изображение с видеовыходами на задней панели. Пора открывать коробку.
Здесь сверху можно увидеть прозрачную пластиковую крышку. Ее загнутые края просто вставлены внутрь картонного лотка и никак не фиксируются, поэтому она легко вынимается. Под ней находится лист из вспененного полиэтилена с прорезью посередине. Через это отверстие и видна система охлаждения устройства.
Убрав его, мы видим саму видеокарту, которая лежит в каркасе из такого же материала, а рядом находятся два кармашка для аксессуаров.
Вынув карту, мы можем обнаружить под ней углубление, где спрятана небольшая коробка. В ней находится информационное сопровождение.
Среди комплекта поставки можно обнаружить следующее.
Мы уже видели, насколько огромна видеокарта ASUS GeForce GTX 980 Ti Strix, но это устройство получилось не намного меньше.
В длину она снова не очень сильно раздалась, а вот вверх получилась снова очень большой. Это следует учитывать при установке ее в компактные корпуса. Давайте сравним ее с ASUS GTX780 Poseidon, у которой габариты точно такие же, как у ASUS ROG Poseidon GTX 980 Ti.
Отлично видно, что карта существенно больше. Больше по габаритам не только система охлаждения, но и печатная плата.
Это в первую очередь объясняется тем, что здесь используется совершенно другая подсистема питания графического процессора и поэтому для нее нужно много места. Значит ли это что здесь такая же печатная плата, как на ASUS GTX980Ti Strix? Не думаю, и мы в этом скоро убедимся.
Сейчас мы можем видеть одно - внешний вид устройства преобразился, и он стал отличаться от других моделей линейки ASUS ROG.
Теперь перед нами совершенно другая цветовая палитра. Карта смотрится "повеселее", дизайн обновился и омолодился. Передняя пластиковая панель кулера теперь окрашена в титановый цвет. На ней находятся множественные ярко-оранжевые вставки и это все должно неплохо сочетаться с новыми моделями материнских плат серии MAXIMUS VIII, где радиаторы также окрашены под титан.
Даже если не привязывать за уши дизайн к материнским платам, а рассматривать его как самодостаточный, он мне понравился. Мне кажется, что действительно пора уже выглядеть немного иначе и как-то выделиться из обилия клонов красно-черных видеокарт. Оранжевый цвет присутствует даже сзади.
Здесь находится защитная пластина, которая обеспечивает дополнительную жесткость конструкции, а также защищает обратную сторону устройства от различных механических воздействий. А помогает ли она отводить тепло?
Сейчас увидим, но сначала нам нужно демонтировать кулер, для чего откручиваем четыре подпружиненных винта, причем один из них с гарантийным стикером. Пластина эта прикручена с лицевой стороны при помощи тринадцати винтов.
В ней проделано множество отверстий для того, чтобы воздух мог свободно сквозб них поступать. С внутренней стороны на пластину наклеена прозрачная пленка, для обеспечения защиты от случайного замыкания. Она никак не контактирует с поверхностью печатной платы и служит все-таки для обеспечения жесткости конструкции.
Демонтировав кулер, я первым делом решил изучить термоинтерфейс и поверхность контакта.
Здесь мы можем снова увидеть фирменную технологию, которая называется Direct CU II. Суть ее заключается в том, что теплосъемником являются непосредственно тепловые трубки, которые очень плотно подогнаны друг к другу, приплюснуты и зафрезерованы под одну плоскость. Зазор между ними крайне мал, но желобки, так или иначе, заполняются термопастой. Здесь же можно заметить, что с самим кристаллом контактируют только три из пяти трубок.
Некоторые читатели могут прийти в уныние от этой новости, поскольку увидят, что две трубки охлаждают воздух. На самом деле это не совсем так, потому, что все трубки очень плотно соединены друг с другом и припаяны. Скорее всего, если б между трубками и кристаллом была припаяна медная пластина, то эффективность удалось бы улучшить, но инженеры ASUS непреклонны и продолжают работать с прямым контактом.
Что же собой представляет система охлаждения? Начнем с самого неприятного момента - она занимает два с половиной слота.
В остальном здесь нет ничего нового. Принцип такой же как и у большинства других устройств. Основное отличие заключается в теплосъемнике, где контактируют непосредственно трубки, в остальном конструкция уже знакома.
Из основания расходятся пять медных тепловых трубок, которые покрыты слоем никеля, а потом еще и черной краской. Две из них толщиной 8 мм, две по 6 мм и одна 10 мм. Они идут как вверх так и вниз. Затем они загибаются в стороны, а следом поворачивают обратно, пронизывая по пути массив алюминиевых ребер.
Вся конструкция как следует пропаяна, и радиатор получается достаточно тяжелым. После всех этих манипуляций радиатор еще и покрасили в черный цвет. Скорее всего здесь используется специальная краска, стойкая к температурным воздействиям и не ухудшающая характеристик теплоотвода. Слой ее очень тонкий.
Сверху можно заметить два углубления, образованные ребрами радиатора, в которых укрылись два вентилятора.
Как уже отмечалось выше, форма лопастей похожа на изделия у ASUS GTX980Ti Strix, а вот двигатели другие. Здесь используются устройства FirstD FD10015H12S с техническими характеристиками 12 В, 0,55 А.
Сверху радиатор закрыт пластиковым кожухом.
С обратной стороны мы видим, что изначально он черного цвета, а спереди окрашен в титановый цвет. По бокам есть оранжевые зеркальные вставки.
С левой стороны опять оранжевым цветом изображен логотип серии ROG. В верхней части кожуха, обрамленный оранжевой зеркальной рамкой, находится тот самый индикатор загрузки графического процессора. От него идет такой же пятиконтактный провод, как и от вентиляторов, поэтому их легко можно перепутать, поскольку коннекторы тоже одинаковы.
Раз уж мы сняли кулер, то давайте посмотрим, что находится под ним.
Внешне печатная плата сильно напоминает ASUS GTX980Ti Strix, но все-таки существенно, хоть и не принципиально отличается.

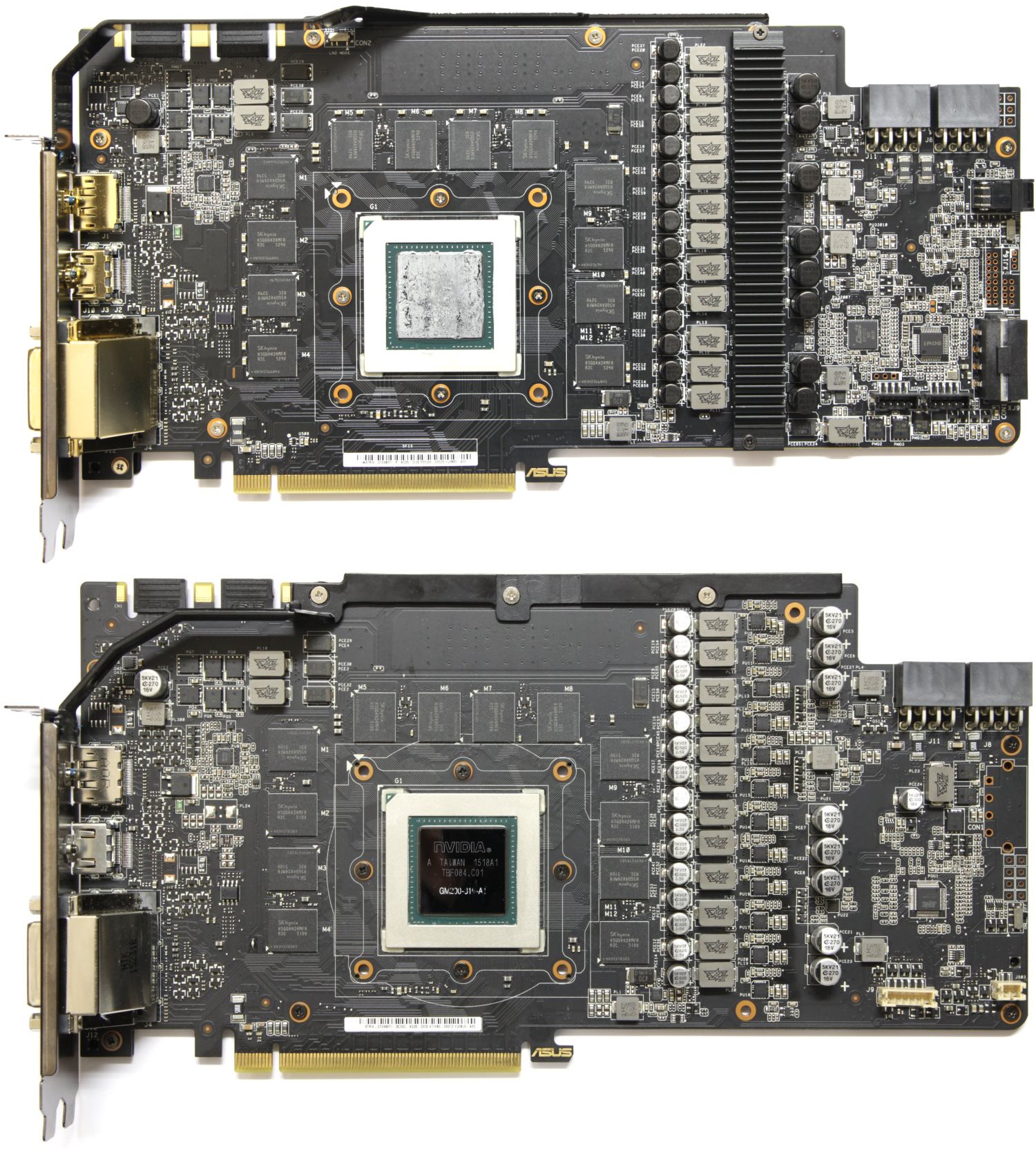

Давайте сравним.

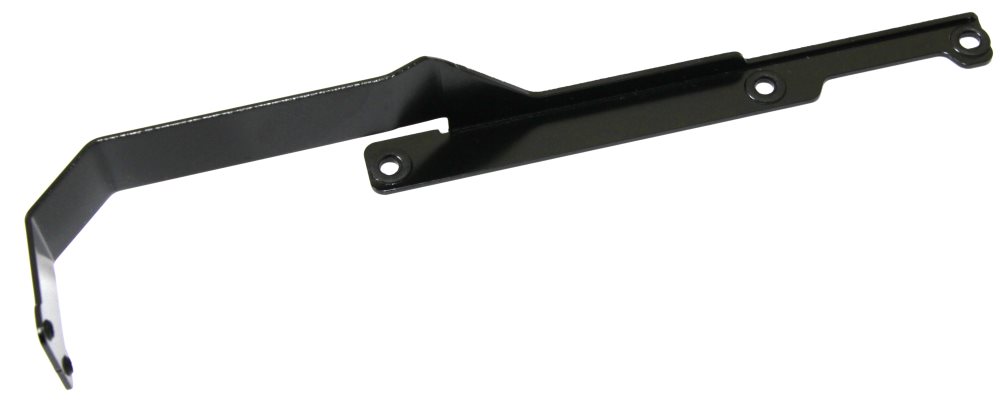

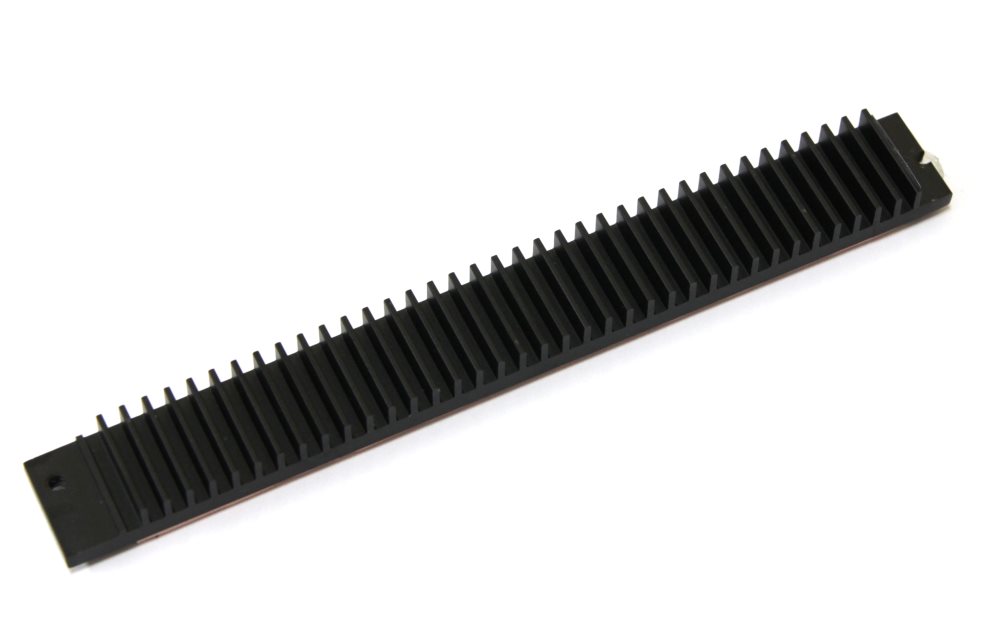

Здесь также сверху мы можем обнаружить специальную пластину, которая служит ребром жесткости. Она крепится тремя отверстиями во втулки на задней пластине. А те прикручены винтами спереди к печатной плате.
Пластина загибается и своим изогнутым кончиком крепится к задней панели двумя маленькими винтиками.
Печатная плата изготовлена из черного текстолита, а поверхность ее матовая. В отличие от Strix здесь присутствует небольшой радиатор на транзисторных сборках, который отводит тепло от них.
Он изготовлен из алюминиевого сплава и окрашен в черный цвет. В качестве термоинтерфейса используется терморезинка розового цвета. Крепление осуществляется по краям при помощи двух винтов, жестко к втулкам встроенным в заднюю пластину.
После демонтажа всех элементов защиты и охлаждения видеокарта принимает следующий вид.
Печатная плата получается очень большой в высоту, впрочем, как и у Strix.

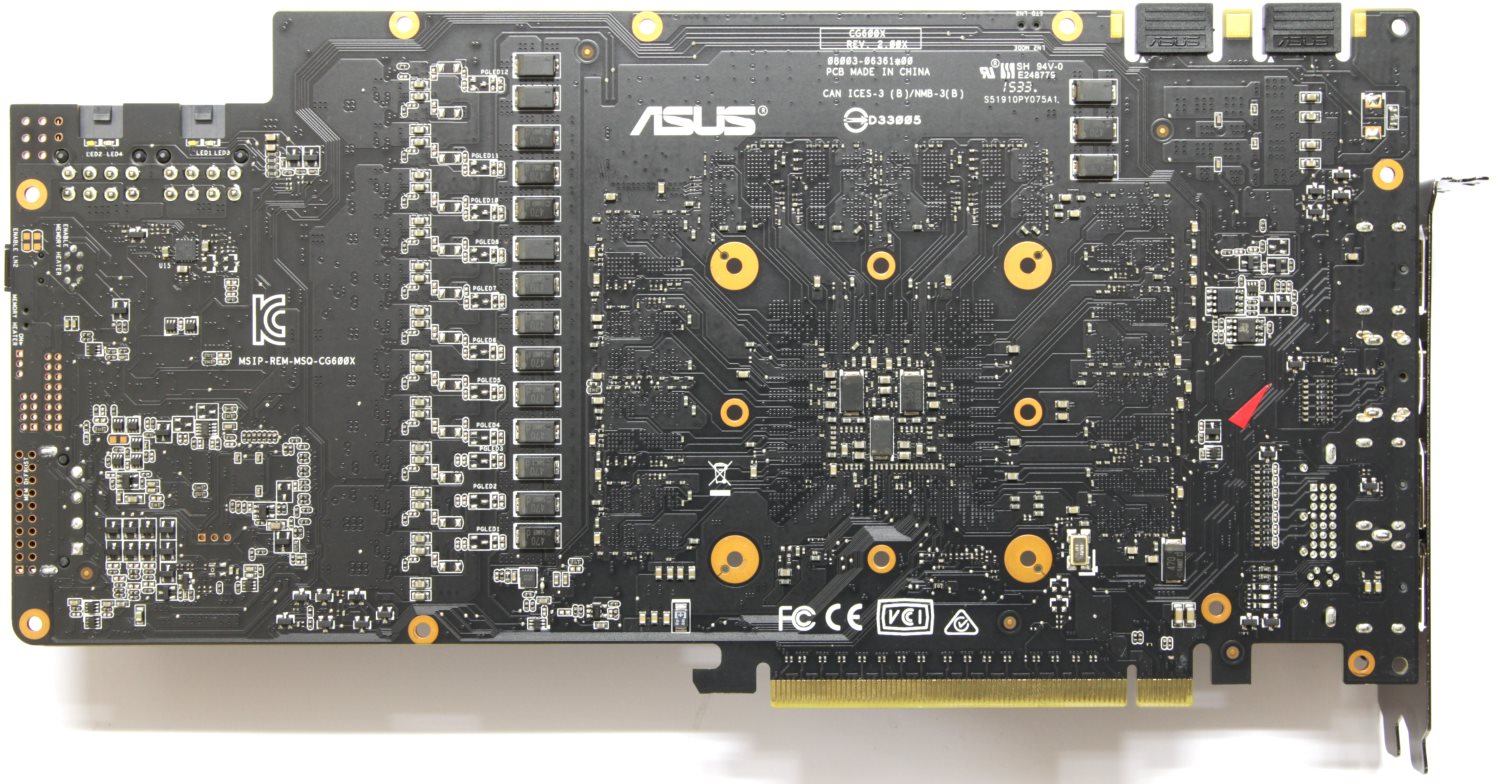

Как можно заметить, сзади тоже распаяно некоторое количество элементов. Особенно заметны танталовые конденсаторы.

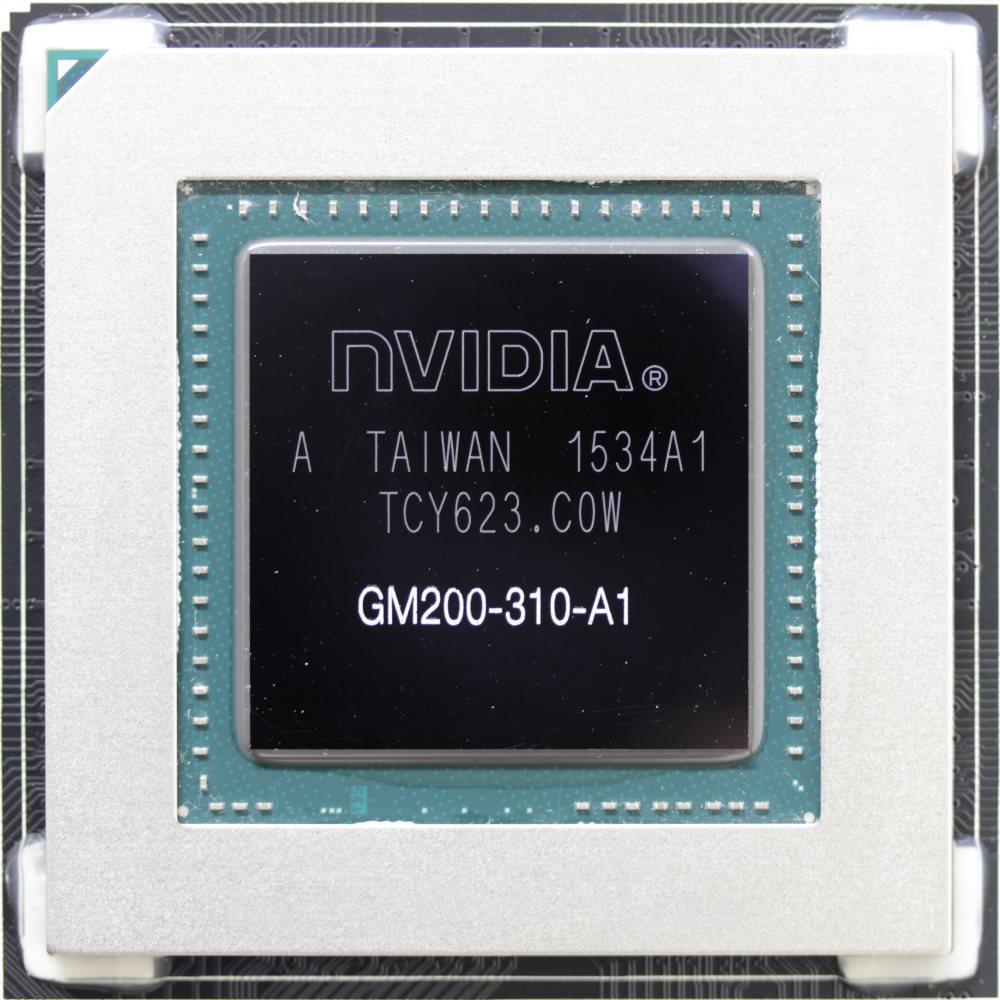

Спереди посередине распаян графический процессор Nvidia GM200. По углам он дополнительно проклеен специальным составом. Это также должно препятствовать отвалу чипа от поверхности.
Он изготовлен на 34-й неделе текущего года в Тайване. Рядом с ним буквой П распаяно двенадцать микросхем памяти типа GDDR5 производства компании SKhynix.
Данные чипы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 384-х разрядный интерфейс обмена данными, а их совокупный объем достигает 6 Гбайт.
Подсистема питания здесь заслуживает отдельного внимания. Отчасти благодаря ей плата получилась такая большая в высоту. Она выполнена по формуле 12+2+1 (GPU/МЕМ/PLL). По точно такому же типу сделана система питания на ASUS GTX980Ti Strix.

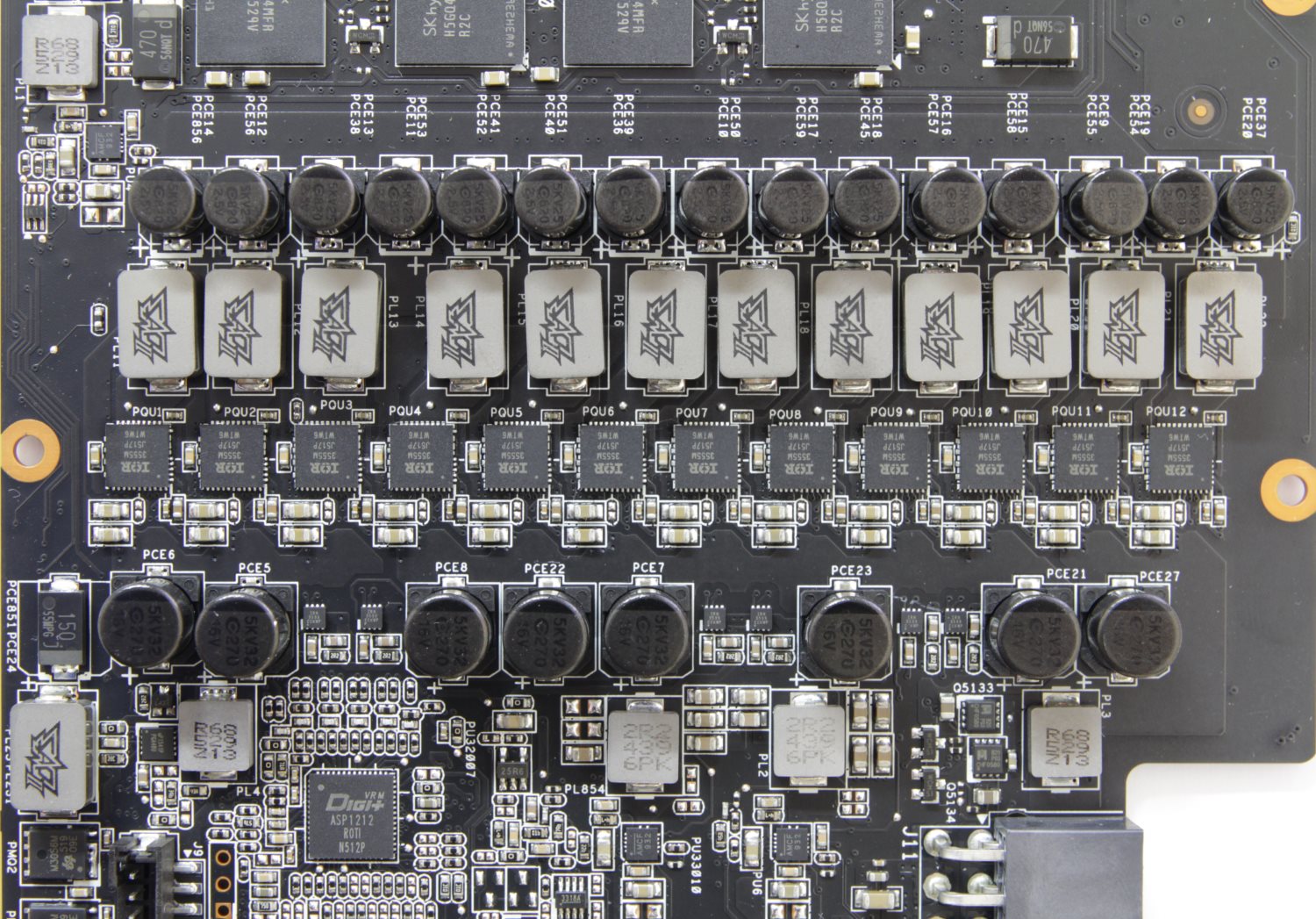

На каждую из двенадцати фаз приходится по одной транзисторной сборке International Rectifier IR3555M типа 60А PowIRstage.
Рядом распаяны супер ферритовые катушки и твердотельные конденсаторы, часть из которых находится еще и с обратной стороны. В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой Digi+ VRM ASP1212.

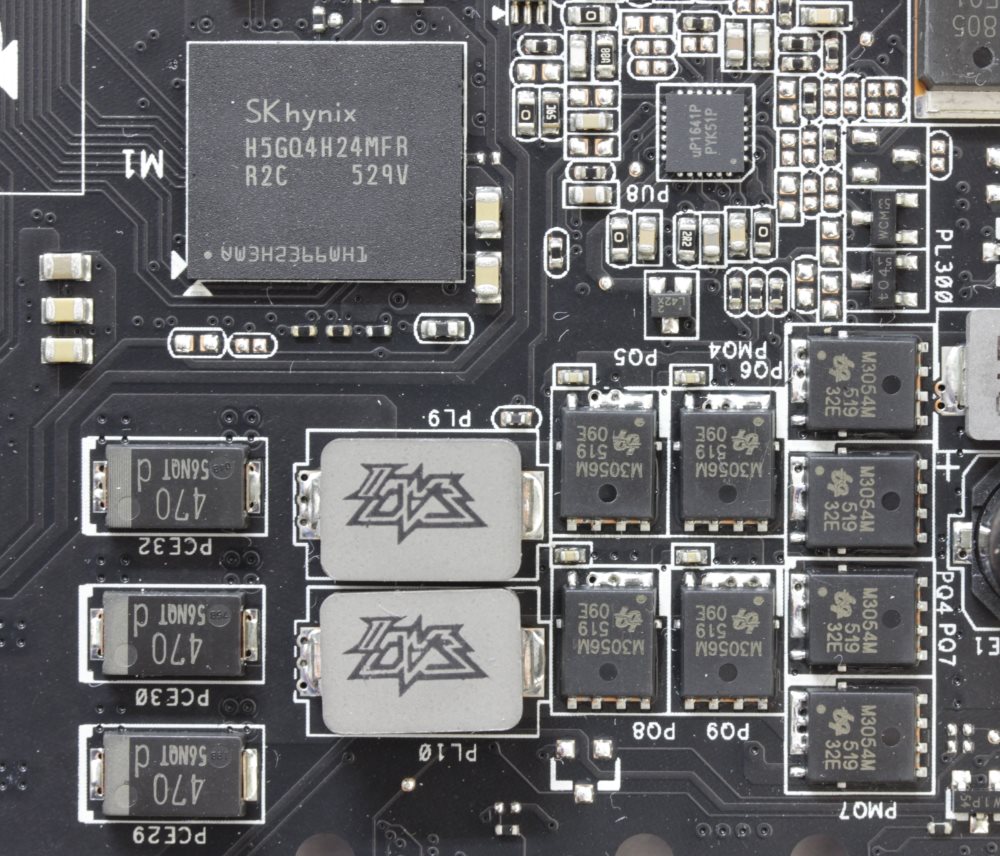

За питание памяти отвечает ШИМ-контроллер uPI Semiconductor uP1641. Рядом также можно обнаружить две супер ферритовые катушки и по три транзистора типа Low Rds(on) на каждую из двух фаз.
Рядом с ШИМ-контроллером процессора распаяна микросхема iROG, похоже что именно она отвечает за ту светомузыку, которая находится сверху за логотипом и надписью Republic Of Gamers.

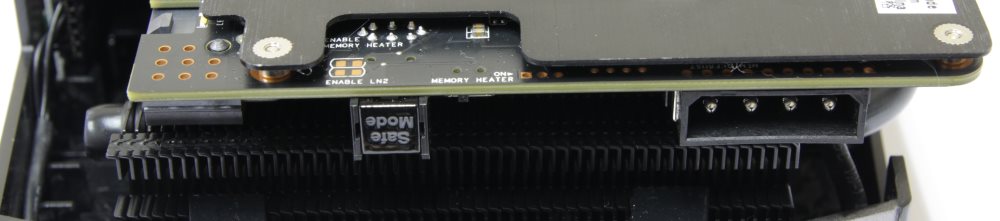

По правому краю печатной платы можно обнаружить разъем Molex, кнопку Safe Mode и переключатель Memory Defroster.
Этот дополнительный разъем питания как раз необходим для реализации этой технологии.
Еще один переключатель находится сверху. Он активирует режим LN2 и (как следует из названия) активирует режим для экстремального разгона, когда отключаются все ограничения.
Дополнительное питание подается на видеокарту через два разъема 8-pin + 8-pin PCI-e. Здесь предусмотрены специальные светодиоды-индикаторы подключения питания. Если кабели не подключены, то горят красные светодиоды, в другом случае - белые.

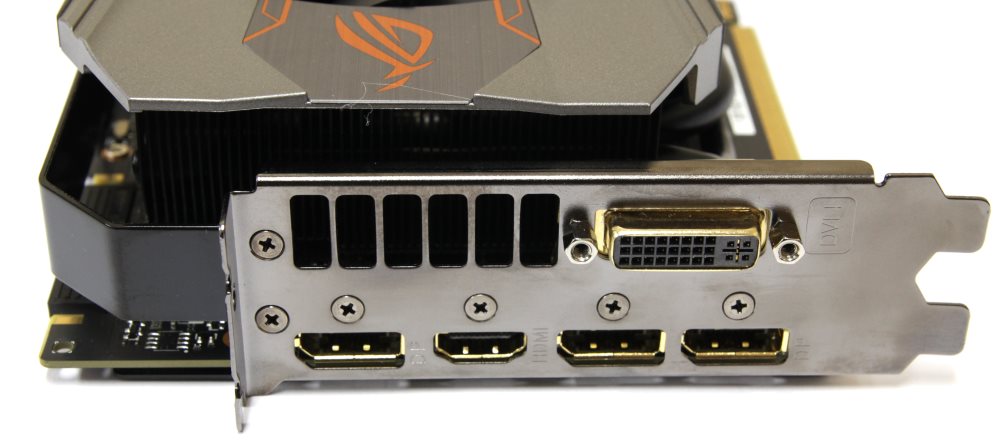

На задней панели находятся следующие видеовыходы.
К слову сказать, они позолочены, что подчеркивает элитный статус устройства.
Тестирование видеокарты ASUS ROG Matrix GTX 980 Ti Platinum проводилось в составе следующей конфигурации:
Все вентиляторы, включая встроенный в БП, в ходе тестирования были отключены. Боковая стенка корпуса была открыта. Тестирование видеокарт всегда проводится на заводском термоинтерфейсе, и на этот раз исключения не произошло. Температура в помещении находилась на уровне 24°C, а шум составлял 27.4 дБ.
На данной видеокарте вентиляторы в простое не останавливаются, как у версии Strix, и это объясняется тем, что она в первую очередь предназначена для энтузиастов, а они обычно на шум особого внимания не обращают. Кроме того, на минимальных оборотах вращения вентиляторов их не слышно на фоне работы других источников шума в системе.
Начнем изучение работы модели ASUS с режима покоя и полного бездействия, а заодно изучим характеристики устройства.
Что можно увидеть интересного из представленных утилит? Прежде всего, это базовые частоты. Они находятся на том же уровне, что и у Strix. Параметр ASIC Quality здесь средний, возможно процессоры для этих карт как-то отбираются, и экземпляры похуже могут отправляться на карты подешевле, например, на все тот же Strix. Хорошо, что производитель решил наконец-то отказаться от одного комбинированного вентилятора, и карта стала существенно тише на холостых оборотах.
Пора проверить устройство в деле, поэтому теперь запускаем MSI Kombustor и смотрим, как обстоят дела там.
Здесь наблюдается совсем другая картина, нежели у Strix. В данном случае любители прохлады и тишины могут возликовать, они получат хорошие и красивые цифры, а вот тем, кто заинтересован в производительности, есть над чем подумать. Если Strix уходил по частоте далеко за пределы режима Boost, то здесь мы видим, что карта филонит.
Иными словами, по-разному настроен алгоритм работы устройства и если оно работает вполсилы, то и греется меньше, и соответственно вентиляторы вращаются значительно слабее. Если бы здесь был такой же алгоритм работы как у Strix, то и результаты скорее всего были бы похожи. То же самое правило применимо и к конкурентам.
Теперь посмотрим на поведение видеокарты в тестовом пакете Unigine Heaven 4.0.
Здесь уже все по-честному. Карточка отрабатывает заявленный Boost и даже превосходит его. А вот если теперь провести сравнение с картой Strix, то мы видим явное превосходство "Матрицы". Отличный результат.
Поскольку данный тест больше похож на игровой, то с высокой долей вероятности в реальных игровых приложениях будет наблюдаться именно такая картина. Это означает, что в штатном режиме частота видеоядра поднимается до 1430 МГц, что значительно больше, чем было заявлено в режиме Boost.
Система охлаждения ведет себя великолепно. Температура поднимается всего до 66°C, а вентиляторы крутятся как раз на половину от максимальной мощности, что составляет 1445 об/мин. Шум, конечно, есть, но не очень большой, если говорить о цифрах, то это 32.3 дБ.
Давайте теперь перейдем к разгону, ведь с такой системой охлаждения и системой питания надо догнать и перегнать Strix. Ставим эту цель и пытаемся ее добиться. Начинаем с MSI Kombustor.
Здесь мы терпим сокрушительное фиаско, поскольку алгоритм работы устройства плохо справляется с нетипичной тяжелой нагрузкой. Посмотрим теперь на Unigine Heaven 4.0.
Как видите, память удалось легко разогнать до 8400 МГц, а вот частота ядра колеблется в нагрузке, но в пике она все-таки превосходит результат ASUS GTX 980Ti Strix. Кстати в разгоне температура графического процессора и скорость вращения вентиляторов увеличиваются незначительно.
В заключение приведу таблицу зависимости температуры и шума от скорости вращения вентиляторов кулера.
Конечно же, родная стихия таких карт, как ASUS ROG Matrix GTX 980 Ti Platinum, это экстремальный разгон. Именно для этих целей и создавалась такая мощная подсистема питания. К сожалению, я не смог протестировать данную видеокарту на азоте, но выяснил, на что оказалась способна ASUS GTX980Ti Strix.
После разблокировки она смогла без проблем покорить 1800 МГц по ядру с первого захода, а уже позднее удалось улучшить этот результат свыше 2 ГГц.
Видеокарта получилась очень хорошей, но не идеальной. Единственным изъяном, по моему мнению, является система охлаждения. Конечно, охлаждать графический процессор в разгоне должен мощный и эффективный кулер, но здесь он достаточно большой, да к тому же еще занимает более двух слотов. Это значит, что две карты в SLI друг за другом не поставить, а про 3-WAY SLI и Quad SLI можно смело забыть, если использовать штатную систему охлаждения.
В остальном ASUS ROG Matrix GTX 980 Ti Platinum шикарна. Опять будут споры по поводу того, что кулер ничего не охлаждает, часть трубок отводит тепло от пустоты, но на самом деле он великолепно справляется с разогнанным графическим процессором. Внешне модель выглядит очень привлекательно и хорошо вписывается в новую расцветку материнских плат серии ROG.
ASUS ROG Matrix GTX 980 Ti Platinum оснащена мощной подсистемой питания и специальным инструментарием для разгона. Прежде всего это переключатели режимов LN2 и Memory Defrost. Кроме того, предусмотрена специальная кнопка для запуска устройства на базовых частотах. Это так называемый режим Safe Mode. Все это в комплексе показывает нам, что инженеры компании основательно подготовились к тому, что пользователи займутся экстремальным разгоном и не ограничатся штатной системой охлаждения, а обязательно перейдут на СВО или стакан с азотом.
