С момента дебюта процессоров Intel Skylake прошло уже больше месяца, но ситуация с обзорами бюджетных моделей материнских плат остается сложной – необходимых образцов практически нет в наличии. Но некоторые «прорывы» уже начинают происходить.
В частности, для этого материала мы смогли заполучить у компании ASRock новую материнскую плату ASRock Fatal1ty Z170 Gaming K4, которая относится к среднему ценовому диапазону. Мало того, эта модель существует сразу в двух версиях: «простая» K4, ориентированная на память типа DDR4, и K4/D3 со слотами под модули DDR3.
К сожалению, к нам попала именно первая версия, а потому оценить, насколько хорошо работают процессоры Skylake с привычной DDR3, возможности пока нет. Хотя лично мне было бы интересно сравнить уровень быстродействия встроенной графики.
Но зато мы снова можем отметить тот факт, что изображенная на сайте модель Fatal1ty Z170 Gaming K4 отличается от той, что попала на тест: дизайн печатной платы несколько иной.
| Параметр | ASRock Fatal1ty Z170 Gaming K4 |
| Средневзвешенная цена* | 12 000 руб. |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | Core i3 Core i5 Core i7 В исполнении Intel LGA 1151 |
| Набор системной логики | Intel Z170 «Sunrise Point» |
| Оперативная память | 4 x DDR4 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима, Intel X.M.P. Поддержка DDR4 2133, 2400(OC), 2800(OC), 2933(OC), 3200(OC), 3600(OC), 3866(OC) МГц |
| Аудио | Realtek ALC1150 (до 8 каналов) |
| Сеть | 1 x Qualcomm Atheros Killer E2400 (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0 (PCIE2), физически как x16 1 слот PCI Express 2.0 x16 (PCIE4), физически как PCI-E x4 3 слота PCI Express 3.0 x1 |
| Поддержка графических тандемов | AMD CrossFire |
| Дисковая подсистема | Intel Z170: – 6 портов SATA 6 Гбит/с; – 1 порт M.2 NGFF SATA/PCIe (AHCI, NVMe); – 2 порта SATAe; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. Обратите внимание: все разъемы и порты не могут работать одновременно, подробнее в обзоре |
| USB | Intel Z170: – 6 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы); – 6 портов USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 4 порта на задней панели платы). Etron EJ179V: – 2 порта USB 3.1/3.0/2.0/1.1 (2 порта на задней панели платы) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 2 x SATAe 1 х M.2 NGFF 2240/2260/2280 2 разъема для подключения вентиляторов системы охлаждения процессора (2 x 4-pin) 4 разъема для подключения дополнительных вентиляторов (4 x 4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 переключатель между микросхемами BIOS 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM 1 перемычка сброса настроек CMOS |
| Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры и мыши 1 разъем DVI-D 1 разъем HDMI 2 порта USB 2.0/1.1 4 порта USB 3.0 1 порт USB 3.1 Type C 1 порт USB 3.1 Type A 1 сетевой порт RJ-45 5 аудиоразъемов + 1 S/PDIF |
| Контроллер I/O | Nuvoton NCT6791D |
| BIOS | Две съемные микросхемы флеш-памяти 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 304 x 220 (неофициальные измерения) |
| Форм-фактор | ATX |
Проведем сравнение с протестированной ранее ASRock Z170 Extreme7+. С момента публикации обзора оной появилось упоминание о частоте памяти DDR4 3866 МГц (но с пометкой «OC», «overclocking» – иначе говоря, «может заработать, а может и не заработать»); причем и у тестируемой Z170 Gaming K4, и у Z170 Extreme7+ сетевой контроллер один, но зато широко рекламируемый Qualcomm Atheros Killer E2400; сильно урезан количественный и качественный состав слотов расширения; ширину платы сократили с 244 до 220 мм; убрана часть портов SATA, индикатор POST-кодов, кнопки управления и уменьшено число фаз питания процессора.
В общем, список сокращений очень длинный и это только внешне, а мы попробуем посмотреть и на то, что менее заметно на первый взгляд и из спецификаций.
Материнская плата поставляется в коробке стандартных размеров. Несмотря на то, что она относится к серии Fatal1ty, здесь нет традиционного изображения известного Джонатана Уэнделла, псевдоним которого «Fatal1ty» и носит данная серия системных плат. Вообще оформление очень скромное и мало соответствует громкому имени.
Такова же и внутренняя планировка коробки, и комплектация.
Это типичный бюджетный набор:
Но зато можно отметить, что ASRock не стала экономить на качестве упаковки: вместо обычных для других производителей пакета из тонкой пленки и иногда тонкого листа подложки, героиня обзора обернута в лист из мягкого материала типа вспененного полиэтилена и уложена в толстый антистатический пакет.
Разумеется, в первую очередь обращают на себя внимание три вещи: массивный кожух, закрывающий часть левого края платы, выполненный из пластика, малое число слотов расширения и зауженная ширина платы. Особо внимательные читатели заметят также еще одну важную техническую особенность, но обо всем по порядку.
Для отвода избыточного тепла на ASRock Fatal1ty Z170 Gaming K4 установлено три радиатора, два из которых отвечают за охлаждение элементов подсистемы питания процессора и один – за кристалл набора системной логики.
Конструкция оных незатейливая. Материал, судя по массе, алюминиевый сплав. Теплотрубки в конструкции не используются и все три радиатора никак между собой не связаны.
Для закрепления данной троицы используются подпружиненные винты с мягкими шайбами-подкладками, а в качестве термоинтерфейса применены термопрокладки. Даже для радиатора набора системной логики, что является редким явлением – здесь обычно встречается быстро засыхающая субстанция.
По каким-то причинам ASRock не поскупилась на более качественный термоинтерфейс.
Температурный режим достаточно агрессивный: под нагрузкой в разгоне (Core i7-6700K@4400 МГц, 1.32 В) температура обратной стороны платы под силовыми элементами достигает примерно 75°C, радиаторы прогреваются до 65°C. Следовательно, температура самих элементов подсистемы питания процессора вполне может достигать значений около 85-90° C.
Если планируются интенсивные нагрузки, следует подумать хотя бы о слабом обдуве. При нагрузке только на процессорные ядра (например, при использовании внешней видеокарты, а не встроенного графического ядра CPU) основной нагрев приходится на радиатор вдоль процессорного разъема (между ним и задней интерфейсной панелью).
Верхний радиатор накрывает только фазы питания интегрированного графического ядра. Кстати, с ШИМ-контроллером он не контактирует, вися в воздухе:
Радиатор набора системной логики прогревается до 38°C в простое и до 51°C под нагрузками на дисковую подсистему. Просьба учитывать: эти данные получены на открытом стенде и в закрытом корпусе значения могут быть иными – как выше, так и ниже, все зависит от качества организации циркуляции воздуха внутри системного блока.
И хотя рассматриваемая материнская плата относится к бюджетному классу, ASRock надо отдать должное: компания не стала урезать количество разъемов вентиляторов – их на ASRock Fatal1ty Z170 Gaming K4 шесть.
Мало того, сами разъемы размещены на плате очень удачно. Хотя без замечаний не обойтись: расположенный в верхнем правом углу четырехконтактный CPU_FAN2 (обороты на нем управляются отдельно) удобнее использовать скорее для сторонних целей, нежели тянуть провод вентилятора над модулями памяти, либо как-то иначе решать вопрос его прокладки.
Разъемы CHA_FAN под номерами 1, 2 и 4 можно использовать для подключения вертушек с целью обдува корзин с жесткими дисками, а CHA_FAN3 удобен для подключения вентилятора в боковой крышке корпуса системного блока.
А вот на оснащении данных разъемов ASRock сэкономила: линейные драйверы Nuvoton NCT3943S есть только у CPU_FAN1 и CHA_FAN1. Именно на этих разъемах присутствует регулировка оборотов у вентиляторов старого типа с трехконтактным подключением. У CPU_FAN2 и CHA_FAN3 контактные площадки под драйвер есть, но пустуют, а для CHA_FAN4 драйвер не предполагался изначально.

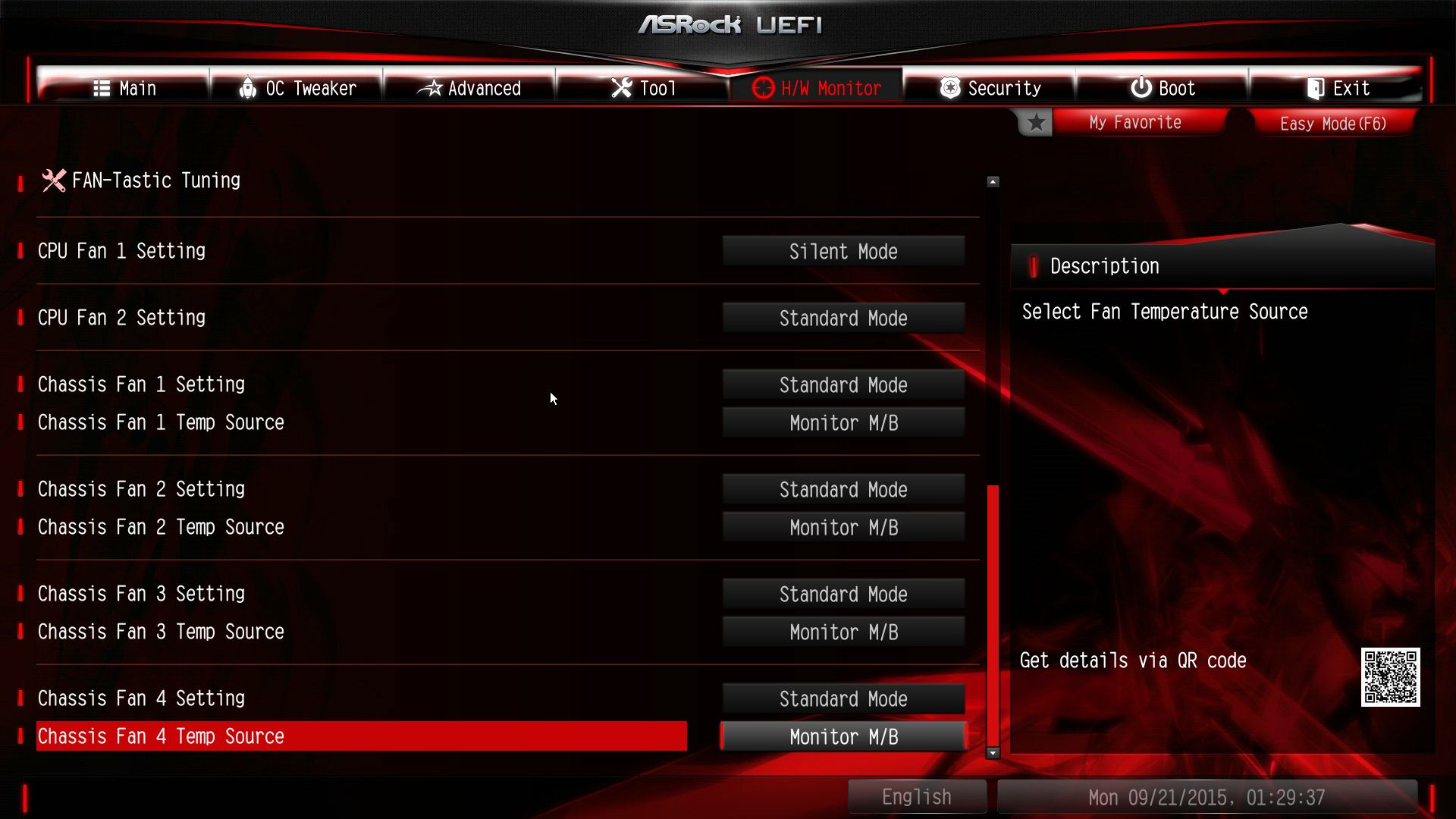

В BIOS есть параметры управления оборотами на всех шести разъемах, причем раздельные: режимы работы CPU_FAN1 и CPU_FAN2 можно настроить отдельно.
Для настройки можно воспользоваться как готовыми профилями Silent, Standard и Perfomance, так и полностью отключить регулировку (профиль Full Speed).
Доступен и профиль Customize. В этом случае нам становятся доступны четыре ступени температур, в пределах которых можно задать свои уровни оборотов вентиляторов. Предел значений температур – от 30° до 80°C. Обороты выставляются в виде процентов – от 0% до 100% с шагом 1%.
Для разъемов CPU_FAN1/2 базовой температурой является температура процессора, а для CHA_FAN1/2/3/4 можно использовать как температуру ЦП, так и показания некоего термодатчика на самой материнской плате.
Парадоксальный момент: хотя на всех разъемах уровень оборотов вентиляторов можно выставить равным 0% («полная остановка»), в реальности это работает только для CPU_FAN1 и CHA_FAN1. На других разъемах остановки не происходит: тестовые ШИМ-модели Zalman Z1PL-PWM и Delta DTCDAA10 (для справки – штатный боксовый вентилятор CPU Intel) продолжали вращаться со скоростью около 720 и 890 об/мин соответственно.
Системе охлаждения процессора следует вписываться в следующие габариты:
Напомним, что, несмотря на внешнюю похожесть, LGA 1150 и LGA 1151 заметно отличаются: Intel отказалась от встроенного преобразователя питания в процессоре и теперь вокруг процессорного разъема снова находятся четыре отдельных преобразователя, формирующих напряжения CPU Core, iGPU, VCCIO и VCCSA. В этом плане новый LGA 1151 больше похож на LGA 1155 «SandyBridge»/«IvyBridge», а не на предшественника LGA 1150 «Haswell»/«Broadwell». И, как заверяет ASRock, на рассматриваемой материнской плате питание процессора обеспечивают суммарно 10 фаз, про оперативную память не говорится ни слова.
Но очень часто случается так, что реальная картина отличается от официально декларируемой, особенно в плане «незначительных деталей», вроде попарной спайки и используемой элементной базы, а порой отличия бывают и вовсе кардинальные. Потому рассмотрим организацию питания подробно.
Фазы питания обычно считаются по числу дросселей вокруг процессорного разъема, а оных, как мы видим – не десять, а одиннадцать. Но если присмотреться внимательнее, можно заметить, что самый нижний дроссель несколько отличается размерами. Это фаза, отвечающая за формирование напряжения VCCIO, управляемая ШИМ-контроллером Richtek RT8120B.
А вот остальные десять дросселей разбиты на две группы: шесть приходятся на преобразователь питания CPU Core и четыре – iGPU (интегрированное графическое ядро). В качестве транзисторов используются попарные связки из SinoPower SM4336 и SM4337.
Мы их уже встречали в составе ASRock FM2A88M Pro3+, ASRock FM2A78M-HD+ и FM2A88M-HD+, ASRock AM1B-MDH и ASRock AM1B-M – их всех объединяет одно свойство: бюджетность и уже отмеченный выше высокий уровень нагрева.
Но не нужно излишне обольщаться: реальная схема «3+2», а не «6+4». Это можно увидеть, просто перевернув печатную плату:
Выводы дросселей спаяны попарно (кроме фазы VCCIO).
Используемый ШИМ-контроллер также не поддерживает схемы «6+4», максимум возможностей Intersil ISL95824 – «4+2».
CPU Core, iGPU и VCCIO. Чего не хватает? Разумеется, VCCSA. Этот преобразователь однофазный, как и VCCIO, и для управления им также используется Richtek RT8120B. Расположен преобразователь под процессорным разъемом.
Следует отметить внимательность инженеров ASRock, решивших с данной материнской платой не ходить по граблям.
Восьмиконтактный разъем дополнительного питания ATX, через который запитаны преобразователи питания процессора, повернут защелкой внутрь, а радиатор размещен на достаточном расстоянии, чтобы не ограничивать доступ к ней.
Преобразователь питания оперативной памяти выглядит двухфазным: два дросселя и по два SinoPower SM4336 и SM4337.
Но ШИМ-контроллер развеивает иллюзию: однофазный Richtek RT8120B.
Установлено четыре слота памяти DDR4. В характеристиках платы компания ASRock указывает возможность эксплуатации до 64 Гбайт оперативной памяти и поддержку частот вплоть до 3866 МГц. Но, как обычно, стабильная работа гарантируется только до 2133 МГц, все остальное сопровождается пометкой «OC» («Overclocked» – режим разгона).
Слоты оснащены классическими сдвижными защелками только с одной стороны, с другой стороны установлены фиксаторы, что весьма предусмотрительно со стороны инженеров компании. Нет, видеокарта мешаться не будет, но длинномерная карта расширения – вполне может.
Стендовая аудиокарта ASUS Xonar DX «дотягивается» до первого из слотов памяти.
Тут же мы видим одну колодку USB 3.0 (ныне USB 3.1 Gen1) и два SATA 6 Гбит/с, которые, несмотря на свою вертикальную ориентацию по отношению к поверхности платы, не конфликтуют с видеокартой.
Еще четыре SATA 6 Гбит/с расположены в самом низу, в углу платы. Они тоже вертикальные и выполнены в виде двух SATAe, то есть к ним можно подключать накопители с этим интерфейсом.
Что интересно, в описании говорится о том, что пропускная способность обоих портов составляет 10 Гбит/с у каждого, что соответствует двум линиям PCI-E 2.0, а не 3.0, сам же Intel Z170 для периферии выделяет линии только версии 3.0. Будем надеяться, что это просто в ASRock кто-то переувлекся «копипастой» документации от предыдущего поколения материнских плат, а не наложено бессмысленное ограничение.
Еще одну (и самую скоростную) возможность получить дополнительное пространство для хранения данных мы обнаружим в центре платы:
Посадочное место M.2 NGFF оснащено четырьмя линиями PCI-Express 3.0, взятыми от набора системной логики Intel Z170, и допускает установку устройств типоразмеров 2230, 2242, 2260, 2280 и 22110. Помимо PCIe-устройств возможна установка и SSD M.2 с логическим интерфейсом SATA, однако мне не совсем ясен комментарий в инструкции материнской платы:
If M2_1 is occupied by a SATA-type M.2 device, SATA3_0 and the SATA function of SATA3_2_3 and SATA3_4_5 will be disabled.
Согласно ему выходит, что в случае использования такого SSD на материнской плате отключаются пять из шести SATA. Явный перебор даже с технической точки зрения (обычно отключается только два). К сожалению, подобного SSD в моем распоряжении нет, поэтому проверить, какие именно порты SATA отключаются на практике, не представляется возможным.
По нижнему краю платы расположены колодки для подключения элементов передней панели корпуса системного блока (системного динамика, кнопки включения/выключения, светодиодов, которые можно отключить в BIOS материнской платы), две колодки для подключения четырех портов USB 2.0, перемычка переключения между микросхемами BIOS, колодка модуля шифрования TPM и колодка COM-порта (привет из далекого 1962 года).
Над всем этим набором расположилась микросхема контроллера ввода-вывода Nuvoton NCT6791D, обеспечивающая работу системного мониторинга, управление оборотами вентиляторов, вышеупомянутого COM-порта (посредством GD75232 от Texas Instruments) и ряда других функций.
Левый край платы, в том числе группа разъемов задней панели материнской платы, полностью накрыта кожухом черного цвета.
Но обольщаться насчет повышенной надежности и защиты не стоит: он полностью выполнен из пластика.
И защитные функции он может выполнять ровно настолько, насколько на это способен пластик. Именно так: кожух выполнен из черного пластика. Крепление осуществляется с помощью пяти винтов. Пломб, препятствующих снятию этого кожуха, нет.
Под кожухом мы обнаружим сетевой контроллер – гигабитный Qualcomm Atheros Killer E2400.
И аудиотракт, который отдельно подчеркивается ASRock: аудиоконтроллер Realtek ALC1150 оснащен модными японскими конденсаторами на жидкостном электролите Nichicon и двумя операционными усилителями Texas Instruments NE5532. Компания позиционирует свое решение как отличный вариант для требовательных к качеству звука пользователей.
Сам аудиотракт изолирован от остальной части платы участками лишенного токопроводящих слоев текстолита. Привычной декоративной подсветки здесь нет.
Отметим еще раз тот факт, что задняя панель накрыта сверху пластиковым кожухом. Эксплуатации она не мешает, равно как и не помогает.
Интересно, что на заднюю панель предполагалась установка разъема DisplayPort, но в последний момент он попал под сокращение, оставив лишь пустое место.
Итак:
Как можно видеть, здесь присутствуют два порта USB 3.1, но набор системной логики Intel Z170 данный интерфейс не поддерживает, поэтому инженерам ASRock пришлось установить дополнительный контроллер. Все бы ничего, но по причине использования «зауженного» варианта ATX на традиционном месте за задней панелью не осталось места.
Поэтому контроллер Etron EJ179V разместили на обратной стороне платы.
При установке материнской платы следует проявлять повышенную осторожность, чтобы не сорвать его с поверхности текстолита.
На плате установлено только пять слотов расширения: два PEG и три PCI-E x1 с открытыми пазами.
Но не нужно обольщаться: тандем из двух видеокарт собирать нет смысла из-за того, что нижний PEG лишь выглядит полноразмерным, а на деле является слотом PCI-Express x4 и подключен не к процессору, а к набору системной логики Intel Z170. Компания Nvidia, например, по отзывам пользователей, блокирует на уровне драйверов возможность включения режима SLI для слотов расширения, оснащенных четырьмя и менее линиями PCI-E.
Таким образом, перед нами максимально удешевленная схема: ASRock в целях экономии не стала тратиться на микросхемы-переключатели и организацию схемы работы графических слотов 8+8.
В качестве, очевидно, «утешительного приза» все слоты PCI-E x1 лишены заглушек пазов, что позволяет устанавливать в них карты расширения вплоть до полноразмерных. Это повлияет на уровень производительности таких карт расширения, но позволит эксплуатировать «хоть как-то», если нижний PEG окажется занят, например, SSD-накопителем, либо видеокартой AMD (оставим за кадром вопрос производительности).
Отдельно подчеркнем: все слоты PCI-Express относятся к третьей версии этого интерфейса.
Здесь ASRock не стала экономить: установлены две съемные микросхемы флеш-памяти BIOS, на которые наклеены этикетки с указанием заводской версии микропрограммы.
Им сопутствует перемычка, позволяющая пользователю самостоятельно выбирать, какую именно микросхему флеш-памяти BIOS использовать. Для упрощения эксплуатации каждая из них сопровождается своим светодиодом красного цвета, сигнализирующим о том, какая именно микросхема активна на данный момент. Ближе к верхнему правому углу кадра мы видим и перемычку CLR_CMOS, которая отвечает за сброс настроек BIOS. К сожалению, это именно перемычка, к которой надо подлезать пальцами или щипцами и переставлять ее для сброса.
Тут же можно обнаружить и микросхему I/O Nuvoton NCT6791D, которая отвечает за регулировку оборотов вентиляторов, работу COM-порта, мониторинг температур и напряжений, работу разъема PS/2 и ряд других функций.
Как мы уже знаем, одной из отличительных особенностей нового набора системной логики Intel Z170 является использование внешнего тактового генератора. Так вот, на рассматриваемой ASRock Fatal1ty Z170 Gaming K4 его нет – инженеры не стали его распаивать, оставив пустующее место.
Великолепно: главная из фишек Intel Z170 – независимый свободный разгон по базовой частоте – просто выброшена с целью экономии.
| Параметр | ASRock Z170 Gaming K4 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 1.80 за 14 сентября 2015 года |
| BCLK | От 100 до 340 МГц с шагом 0.1 МГц |
| Оперативная память, МГц | Поддержка XMP Частоты от 801 до 4141 МГц с неровно плавающим шагом 33-134 МГц |
| Множитель процессора CPU Core |
От 8 до 120 с шагом 1 |
| Множитель процессора CPU Cache Ratio |
От 8 до 120 с шагом 1 |
| Минимальный множитель процессора CPU Cache Ratio |
От 1 до 120 с шагом 1 |
| Частота графического ядра | Тактуется от BCLK множителем от 50 до 3000 МГц |
| Напряжение CPU Core | Доступны режимы Fixed и Offset Fixed – от 0.900 до 1.520 В с шагом 0.005 Offset – только в большую сторону, от 5 до 500 мВ с шагом 0.05 |
| Напряжение графического ядра | Доступны режимы Fixed и Offset Fixed – от 0.900 до 1.520 В с шагом 0.005 Offset – только в большую сторону, от 5 до 50 мВ с шагом 0.05 |
| Напряжение CPU SA | От 0.950 до 1.3530 В с шагом 0.010 |
| Напряжение CPU IO | От 0.850 до 1.250 В с шагом 0.005 |
| Иные напряжения | PLL, VCC PLL |
| Компенсация просадок напряжений (LoadLine Calibration) | Есть для напряжений CPU Core и GPU iGPU |
| Напряжение оперативной памяти | От 1.000 до 1.800 В с шагом 0.005 |
| Напряжение набора системной логики (чипсета) | Основное: от 0.900 до 1.300 В с шагом 0.005 |
| Интерфейс BIOS | Графический, восемь языков, в том числе русский |
| Функционал BIOS | Профили настроек (пять в памяти BIOS + возможность сохранения и загрузки с USB-накопителя) |
| Локализация интерфейса на русский язык | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |

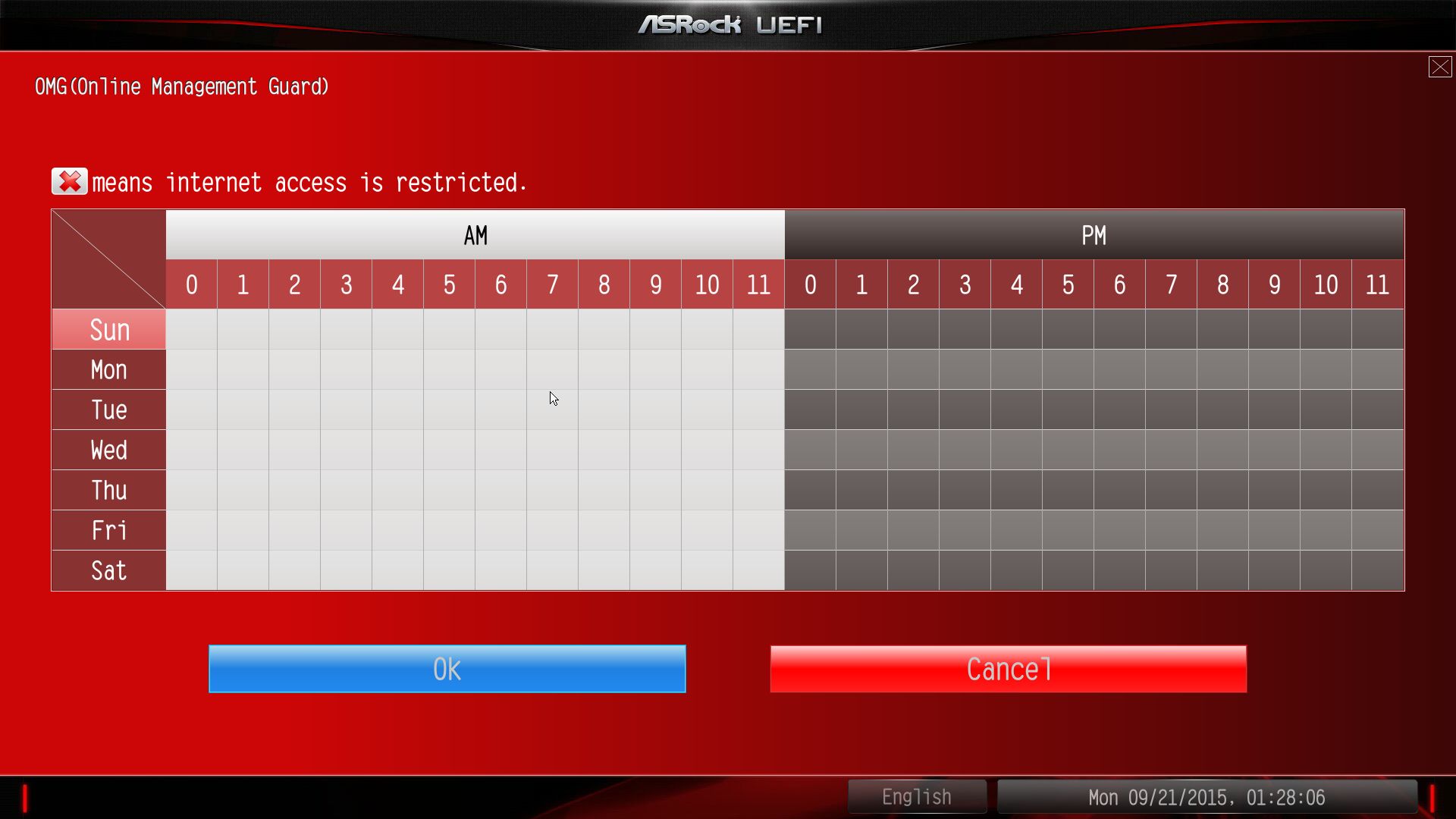

Несмотря на то, что ASRock Z170 Gaming K4 относится к среднему классу, широта набора доступных к изменению таймингов поражает – их несколько десятков. Но к неудобству можно отнести то, что все разгонные параметры разбросаны по трем подразделам: частота процессора и графического ядра в одном разделе, частота и тайминги памяти – в другом, напряжения – в третьем. В процессе разгона системы приходится совершать лишние перемещения между ними, что не слишком удобно.
Локализация на русский язык присутствует и, в целом, неплоха (особенно приятно смотрится шрифт – это не тихий корявый ужас на платах ASUS). Правда, инженеры ASRock так и не устранили некоторые казусы в переводе вроде «Интернет успышка – DHCP (Аутаматычная IP), Авто». Оные присутствуют на постоянной основе в микрокодах материнских плат ASRock на протяжении нескольких лет, но, судя по всему, не слишком беспокоят разработчиков.
Довольно необычно, но при обновлении BIOS система потребовала установить USB-флешку (предупреждаю: нужна файловая система семейства FAT) – раньше я с таким на материнских платах ASRock не сталкивался. Причем флешка понадобилась и при обновлении с L1.42P на 1.70, и при переходе с 1.70 на 1.80.
Если теперь наличие у пользователя USB-флешки является обязательным атрибутом работы встроенного прошивальщика, то это явный минус.
Используемый для тестирования ASRock Fatal1ty Z170 Gaming K4 стенд собирался из следующих комплектующих:
Для дополнительной проверки стабильности и отсутствия проблем в эксплуатации системы, как и в случае с обзором материнской платы MSI Z170A Gaming M7, в качестве системного было решено задействовать SSD-накопитель не стандартного форм-фактора 2.5", а PCI-E-решение – Kingston HyperX Predator объемом 480 Гбайт, оставшийся после апрельского обзора.
Первое, чем неприятно удивила материнская плата – это так называемыми «старт-стопами», когда после включения система несколько минут работает, не выдавая какой-либо картинки на экран, затем перезапускается и только после этого начинается загрузка операционной системы. Что интересно, при маркировке заводской версии BIOS на микросхемах флеш-памяти «1.40» на самом деле в плату была зашита версия «L1.42P». Да, версия инженерная, но ради интереса (и в итоге с нулевым результатом) были опробованы два комплекта памяти DDR4 в разной конфигурации (установка по одному, по два, по четыре модуля) и неоднократные сбросы настроек снятием батарейки.
Списав это на то, что кто-то дотошно тестировал плату до меня, а потому и зашил тестовую версию BIOS, я обратился к сайту ASRock, где, к своему удивлению, обнаружил, что текущая версия достигла значения аж «1.70». Обновление до этой версии почти полностью избавило от проблемы со «старт-стопами»: явление изредка, но все равно возникало. При этом (уже в ходе финальной сборки этого материала и сдачей его редактору) компания ASRock выложила новую версию микрокода 1.80, из-за чего пришлось отложить сдачу обзора, а позднее повторно снимать скриншоты BIOS, проводить тесты и проделывать все эксперименты с разгоном.
Факт интересен сам по себе: за два месяца, с 13 июля по 14 сентября, для данной материнской платы было опубликовано целых восемь версий микрокода, причем часть из них (1.50 и 1.60) в итоге даже убрали из публичного доступа. Подобная тенденция настораживает.
Отсутствие тактового генератора на плате.
Хотя нет особого смысла проверять разгон по базовой частоте с процессором, относящимся к K-серии и полностью свободными множителями и делителями, просто в силу того, что с заблокированными ЦП картина может быть иной (как, например, на Z97). Тем не менее, в данном случае было решено опробовать.
И в целом плата демонстрировала негативное отношение к экспериментам с разгоном по базовой частоте: при изменении оной свыше 105-106 МГц иной раз стартует долго, изредка и вовсе не может запуститься, затем происходит запуск в безопасном режиме с сообщением о переразгоне. Причем даже если вернуть штатную частоту 100 МГц, все равно можно получить отказывающуюся запускаться систему и для полноценной работы необходимо выполнить сброс настроек BIOS через соответствующий параметр.
Более-менее сносно работа возможна на частоте BCLK равной 110 МГц – периодически система сообщает о невозможности запуска из-за отсутствия загрузчика на накопителе, подключенном к порту SATA. При этом с USB-накопителя система всегда загружается нормально.
Поднятие частоты BCLK еще выше приводит систему к неработоспособности. Однако достаточно добраться до 125 МГц и снова можно наслаждаться нормальной работой – до 133 МГц.
Почему так? Суть в том, что для массового сегмента Intel еще в предыдущем поколении наборов системной логики Z97 внедрила внутренние делители, позволявшие задавать частоты PCI-E/SATA/DMI несколько более свободно. В итоге стало возможным устанавливать соотношение частот не только как 1:1, но и 1:25, 1:67. Очевидно, что мы «попали» как раз в делитель 1:25. Теоретически с ним можно добраться до 146-149 МГц (как, например, на ASUS Sabertooth Z97 Mark S), но в нашем случае пришлось довольствоваться только этой частотой – на более высоких значениях BCLK запуститься не удалось.
Заключающим этапом оказалось то, что вроде бы стабильно работающая система на частоте BCLK 133 МГц после суточного простоя в выключенном состоянии банально отказывается запускаться. Причем в этом случае не сразу срабатывает даже Boot Failure Guard, который должен реагировать на неудачные запуски и стартовать систему в безопасном режиме. После нескольких передергиваний питания система запускается… как ни в чем не бывало, в разгоне.
Хотя в конечном итоге к перемычке не пришлось лазать ни разу в процессе разгона, это было скорее из принципа: порой приходилось выключать-включать стенд больше, чем три раза. Зато мы можем отметить тот факт, что в целом в рассматриваемую материнскую плату заложен некоторый потенциал и некоторых показателей достичь можно. Главное, чтобы, как уже отмечалось выше, не было искусственных маркетинговых ограничений серии «заблокированным процессорам разгон не положен даже по шине».
Думаете, на этом приключения с разгоном закончились? Расслабьтесь: они только начались. Для тестирования была взята оперативная память Kingston HyperX Fury DDR4-2400 (ее подробный обзор будет опубликован позднее). К вящему удивлению, эту оперативную память вообще не удалось сколь-либо серьезно разогнать. Даже запускать систему удавалось лишь на частотах около 2600 МГц, ни о какой стабильной работе не шло и речи. Но на 2400 МГц проблем не возникало никаких.
Затем была взята память Corsair Vengeance LPX DDR4-2666. Итог – тот же: даже при активации штатного профиля XMP, согласно которому память должна работать на частоте 2666 МГц, система отказывалась запускаться. И при экспериментах с ней выявился еще один недостаток, который нам попался еще при тестировании ASRock Z170 Extreme7+: система может останавливаться в момент запуска на 20-30 секунд (на экране монитора при этом нет изображения), затем молча перезагружаться с настройками по умолчанию, не выводя никаких предупреждений.
Решение проблемы оказалось, в общем-то, простым и банальным: использовать лишь два слота из четырех – только в таком случае удалось достигнуть хоть каких-то приличных частот. Но и тут сюрпризы.
Частота 2666 МГц – материнская плата спокойно стартует и проходит все тесты.
Частота 2800 МГц – система проходит все тесты стабильности (подчеркну: не только OCCT, но и, к примеру, 3DMark).
Однако с «холодным» стартом (после полного обесточивания системы) периодически возникают проблемы.
Вывод простой: если в планах стоит покупка скоростной памяти (хотя я бы не назвал модули с частотой 2500 МГц «скоростными»), то ее не должно быть много – только два модуля. Несколько странно и неприятно, но терпимо.
В остальном претензий к плате нет: из процессора выжат его максимум.
Только нужно обратить внимание на тот факт, что программный мониторинг показывает значения примерно на 0.06 В ниже, чем это есть на самом деле. В данном случае это 1.320, а не 1.264 В, которые видно на скриншоте. И да, OCCT версии 4.4.1 неправильно определяет текущую частоту процессора.
Очень приятный момент: в отличие от побывавших ранее у меня на тестировании материнских плат ASRock Z170 Extreme7+, MSI Z170 Gaming M7 и MSI Z170A XPower Gaming Titanium Edition, эта плата не рискует процессором, поднимая в автоматическим режиме напряжения VCCSA и VCCIO до опасных значений.
И напоследок. При разборке стенда крепеж черных слотов памяти просто рассыпался. Первый случай за все время.
Оказалось, они легко слетают и устанавливаются обратно. Неопытному пользователю несколько приятных минут обеспечено.
Для тестов обычно используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Напомним: на сайте ASUS нет драйвера для операционной системы Windows 10, только для Windows 8.1, который и установлен в ручном режиме:
Традиционно тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука проводится с линейного входа платы. Само тестирование будет проводиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека.
Сам тест проводится с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. И снова программа отмечала недостаточную мощность выходного сигнала, что является нормальным для аудиоподсистем материнских плат.
Результаты теста аудиовыхода звуковой подсистемы:
Результаты теста линейного входа звуковой подсистемы:
Архив с результатами тестов прилагается.
Впечатления от ASRock Fatal1ty Z170 Gaming K4? Очень смешанные. У этой модели определенно есть разгонный потенциал, но все портит пока очень сырой BIOS. Так что владельцы не отчаивайтесь и следите за обновлениями. Пока проблем достаточно: есть они и с разгоном по базовой частоте, и в работе со скоростной памятью, и с алгоритмом автоматического перезапуска при неудачных настройках Boot Failure Guard, и с отсутствием сообщения о сбросе настроек в случае переразгона.
В итоге пока плата хорошо подходит лишь для простого разгона посредством увеличения множителей. К счастью, большинству пользователей этого достаточно. А для тех, кто жаждет собрать действительно мощную систему с большим количеством оперативной памяти, после чего выжать из нее тонкой настройкой максимум до последнего мегагерца, больше подойдут другие платы. Есть такие и в ассортименте той же ASRock.
Осталось лишь понять ценовое позиционирование. В российской рознице данная материнская плата пока встречается редко. На Amazon версия Fatal1ty Z170 Gaming K4/D3 со слотами DDR3 присутствует по цене $163, наша же героиня продается за ~$189. В пересчете на момент написания этих строк примерно 11 и 12.5 тысяч рублей. Приемлемый вариант для среднего ценового сегмента - да, вот такой уж он нынче стал. А после доработки BIOS Fatal1ty Z170 Gaming K4 станет и вовсе хорошим выбором.
