Анонс видеокарты AMD Radeon R9 Nano прошел очень шумно. И с моей точки зрения модель получилась интересной, но больно уж специфической. Ну а ключевой ее особенностью стали небольшие габариты. Как и многие пользователи, я воодушевился, но потом посмотрел на огромный стендовый корпус Corsair Graphite 600T и понял, что это не мой случай. К тому же за сравнимые деньги можно присмотреть модель класса GeForce GTX 980 Ti.
Да, они больше новинки AMD, но вопрос использования компактного решения в моем случае не поднимался, поэтому будет разумнее подобрать альтернативу. Следует напомнить, что видеокарты семейства GeForce GTX 980 Ti по сути являются модификацией GeForce GTX Titan X и основаны на видеоядре поколения Maxwell 2.0 под кодовым обозначением GM200. Количество ядер CUDA снижено, объем памяти сокращен в два раза. Тем не менее, они получились хорошими решениями для любителей компьютерных игр, особенно в разрешении Full HD, где можно играть на максимальных настройках.
И если модели GeForce GTX Titan X в основном соответствовали эталонному образцу, то их последователь в виде GeForce GTX 980 Ti был представлен в разных обличиях. От разнообразия моделей разбегаются глаза. Хочешь что-то попроще – пожалуйста, вот тебе «референс». Ты заядлый геймер и любишь тишину – MSI GeForce GTX 980 Ti Gaming 6G твой выбор. Предпочитаешь экстремальный разгон – вот Galax GeForce GTX 980 Ti HOF LN2 GOC. Нужна версия с водоблоком «fullcover» – EVGA GeForce GTX 980 Ti Hydro Copper будет не лишней. А что же делать, если хочется все и сразу? Вопрос сложный, но инженеры ASUS уже давно нашли на него ответ.
Компания ASUS славится производством не только мобильных решений, но и огромного количества компьютерных компонентов, среди которых большое разнообразие материнских плат, видеоадаптеров и звуковых карт. А ее линейка продукции Republic Of Gamers стала поистине легендарной. Данные модели предназначены зачастую и для геймеров, и для энтузиастов, и для профессионалов. Исходя из этого, инженеры постоянно думают, как можно угодить всем и максимально охватить аудиторию.
К примеру: любим поиграть, сидим на воздухе и планируем в дальнейшем приобрести СВО. Надо покупать водоблок на видеокарту, снимать штатный кулер и рисковать гарантией. И вот специально для таких случаев разработчики ASUS придумали гибридную систему охлаждения Poseidon. Впервые мне довелось с ней столкнуться при знакомстве с графическим ускорителем ASUS ROG Poseidon-GTX780-P-3GD5.
Теперь мы рассмотрим решение нового поколения, которое должно быть таким же универсальным и интересным – ASUS ROG Poseidon GTX 980 Ti (кодовое имя Poseidon-GTX980TI-P-6GD5).
Перед нами крупная, но не огромная коробка. Она выполнена в традиционном для серии Republic Of Gamers стиле.
Ручки для транспортировки не предусмотрено, поскольку упаковка помещается в пакет средних размеров.
На лицевой стороне в левом верхнем углу находится эмблема серии ASUS ROG и надпись Republic Of Gamers.
Справа расположен логотип производителя со знакомым слоганом «In search of incredible», а посередине – наименование модели: Poseidon Platinum. Маркетологи компании ASUS, похоже, отлично знакомы с мифологией, ведь Посейдон – древнегреческий бог, повелитель морей и океанов. Другими словами, вода его стихия. Стоит также отметить, что у ASUS есть еще две серии уникальных устройств: Ares и Mars. В древнегреческой мифологии Арес это бог войны, с ним позднее у древних римлян был отождествлен Марс.
Однако вернемся к упаковке. Помимо указания на то, что перед нами игровая видеокарта, присутствует слоган «Air or Liquid – Your Choise to Chill» («Воздух или жидкость – твой выбор для охлаждения») и обозначение серии графических ускорителей.
Лицевая сторона по совместительству является крышкой. Она фиксируется на двух липучках.
Здесь можно обнаружить прозрачное пластиковое окошко, сквозь которое виднеется система охлаждения. Из интересного тут две вставки. Одна рассказывает о технологиях Auto-Extreme и Super Alloy Power II, а другая – о светящемся пульсирующем индикаторе в форме эмблемы ROG, который расположен с торца видеокарты и активен во время ее работы.
Перевернем коробку.

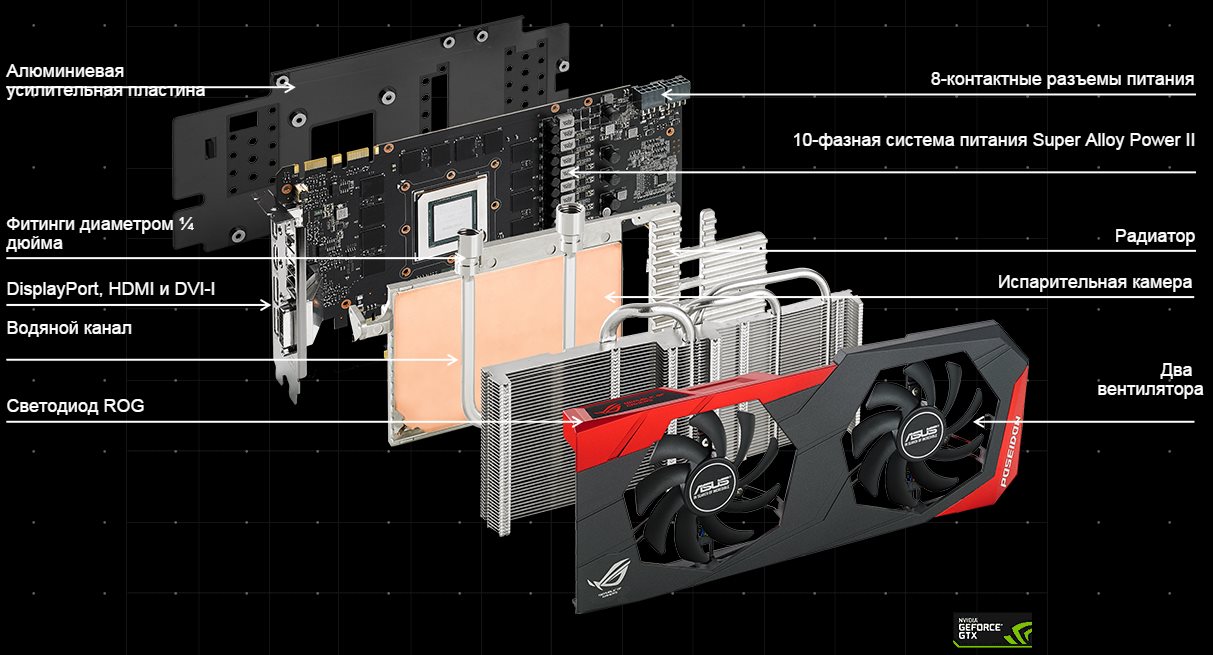

Здесь представлено изображение видеокарты с тремя подписями-вставками. На фотографии мы видим, что сверху конструкции находятся две трубки, к которым можно подсоединить систему водяного охлаждения.
От одной из них линия уходит влево и здесь мы узнаем, что внутренний диаметр данных трубок составляет 1/4". В них можно вкрутить штуцер для шлангов на 1/2, 3/8 и 1/4 дюйма. В комплекте они отсутствуют, поэтому при необходимости их придется докупать отдельно.
Еще одна линия идет от вентилятора с пояснением, что здесь используются модели с защитой от пыли. А благодаря последней линии можно выяснить, что система охлаждения на самом деле называется не Poseidon, а DirectCU H2O Hybrid Cooling. Диаграммы ниже показывают, что кулер на 5°C холоднее референсной версии при воздушном охлаждении и на 30°C при жидкостном. Правда, здесь не уточняется, какая СВО необходима для достижения подобных результатов.
Еще ниже приводится подробная спецификация продукта и схематичное изображение задней панели со всеми видеовыходами. А сбоку коробки на нескольких языках перечислены рекомендуемые требования. Среди прочего указано, что для работы необходим блок питания мощностью не менее 600 Вт, который выдерживает по линии 12В ток в 40 А.
Пора заглянуть внутрь.
Здесь спряталась черная картонная коробка с вырезом на крышке.
В ней обнаруживается прозрачный пластиковый лоток, который установлен сверху. Под ним находится деталь из вспененного полиэтилена, которая помогает удерживать видеокарту и обеспечивает дополнительную защиту от механических воздействий.
После ее изъятия мы видим каркас из такого же материала, в котором зажата сама модель ASUS ROG Poseidon GTX 980 Ti.
Спереди предусмотрено два небольших отсека, где должны разместиться аксессуары.
Под видеокартой мы можем обнаружить еще одну нишу, в которой спрятана небольшая черная коробка с информационными носителями. В целом все скудно.
В целом комплект поставки получается достаточно скромным.
Видеокарта не столько большая, сколько тяжелая. Это объясняется наличием гибридной системы охлаждения. Не следует думать, что только из-за нее она увеличилась в размерах в высоту.
С обратной стороны видно, что это сама печатная плата такая большая. Здесь же можно обнаружить металлическую пластину, которая закрывает заднюю поверхность.
Она обеспечивает дополнительную жесткость конструкции, а отводить тепло ей не от чего, но это мы увидим позднее. Пластиковый кожух системы охлаждения лишь немного выступает за пределы видеокарты. Вверх выводятся две трубки, которые предназначены для подключения СВО. В целом ASUS ROG Poseidon GTX 980 Ti смотрится достаточно привлекательно.
Система охлаждения держится на нескольких подпружиненных винтах, которые проходят через специальные отверстия в задней пластине.
Кроме того, есть еще два обычных винта, которые фиксируют раму кулера к задней панели. На одном из подпружиненных винтов мы можем видеть гарантийный стикер, после повреждения которого нам, скорее всего, откажут в гарантии.

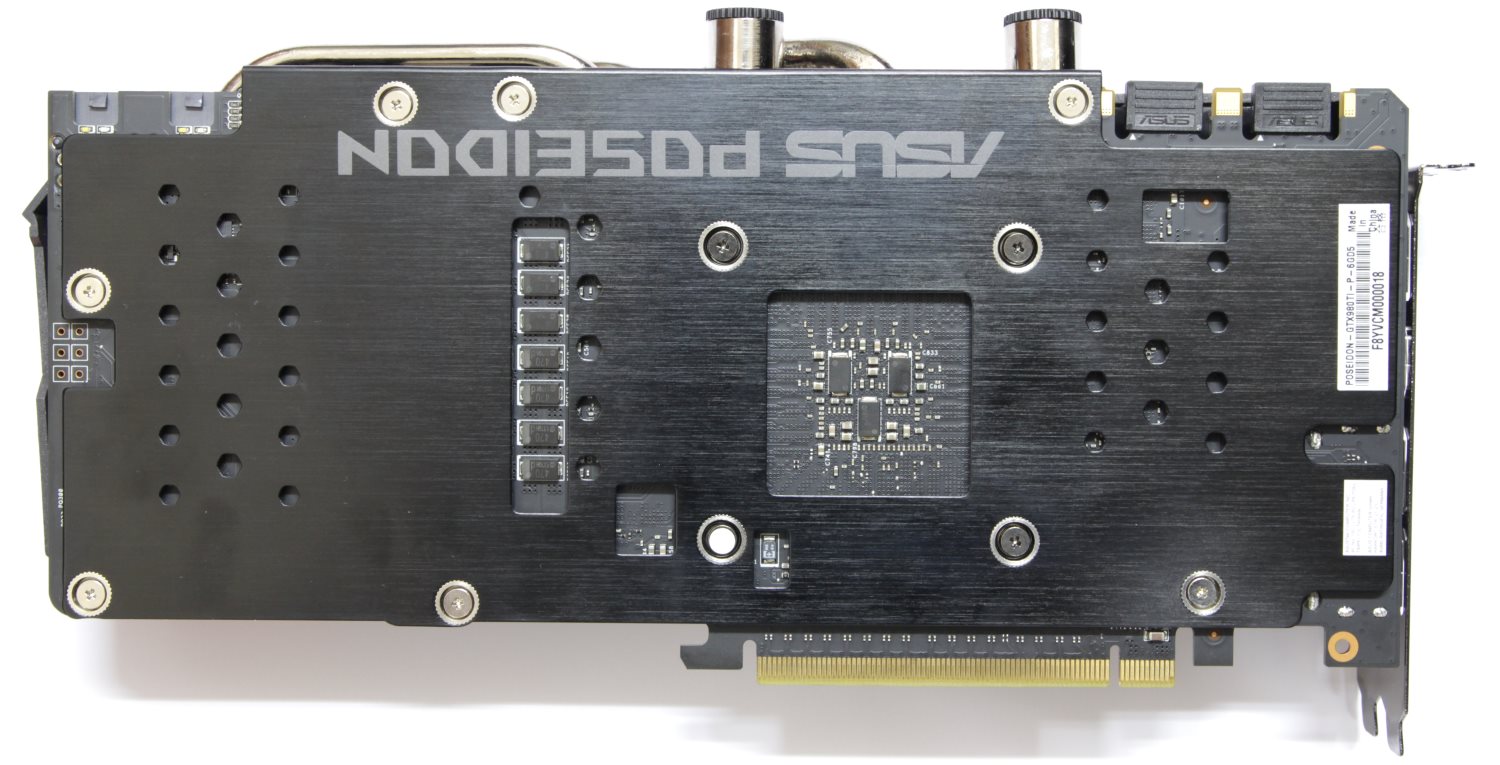

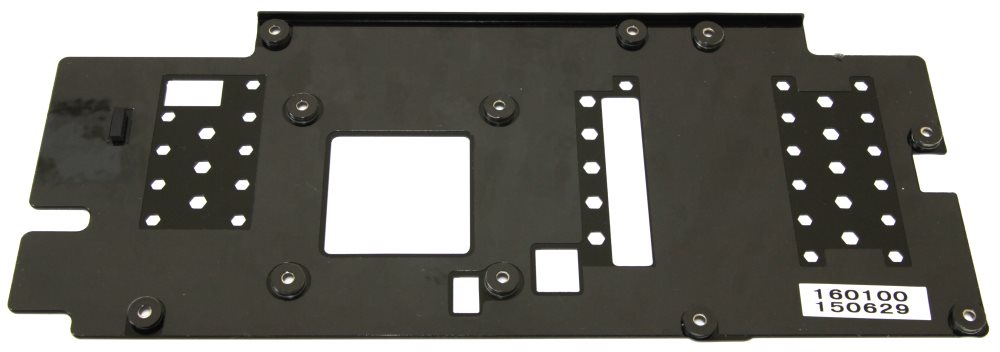

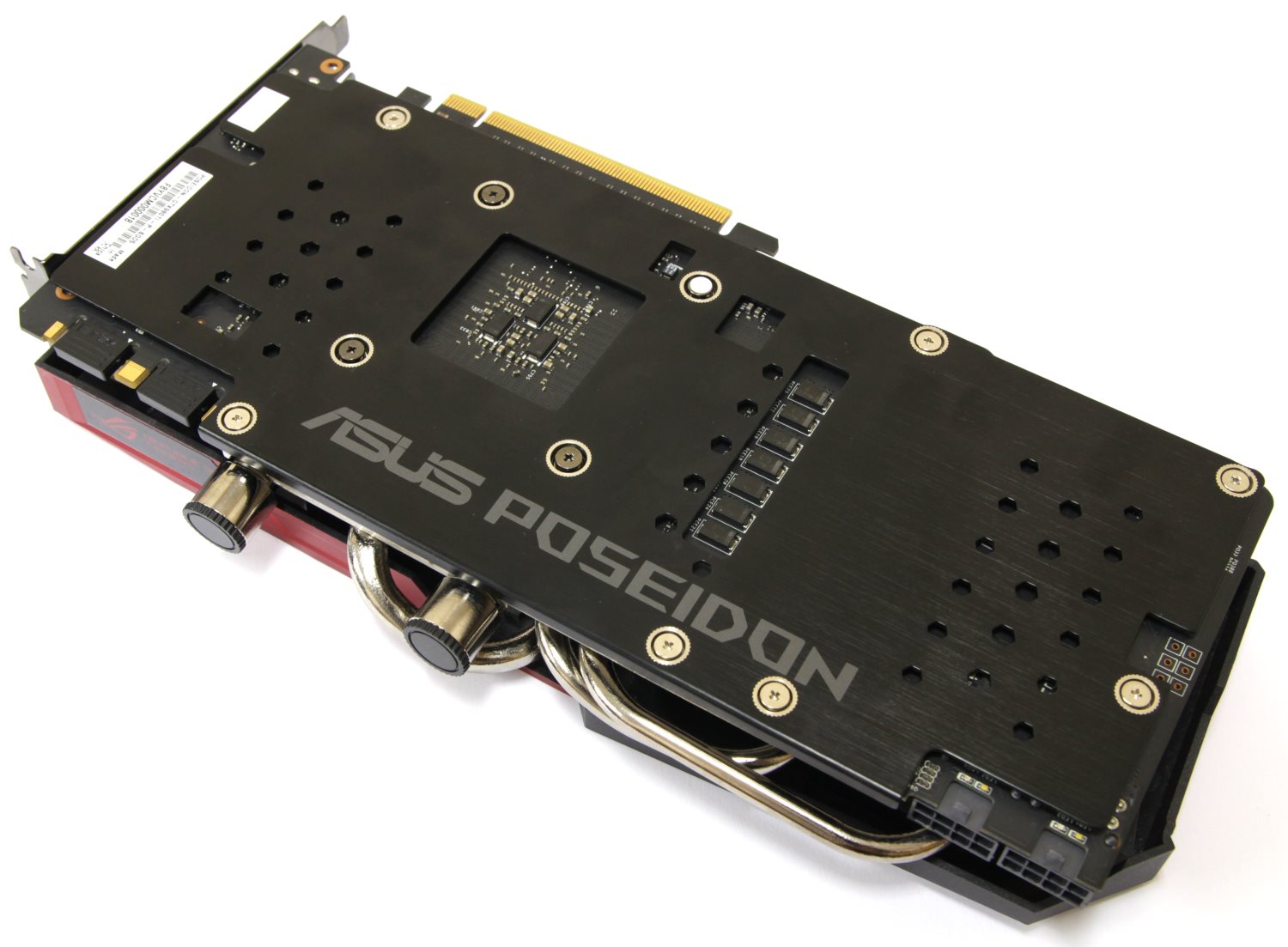

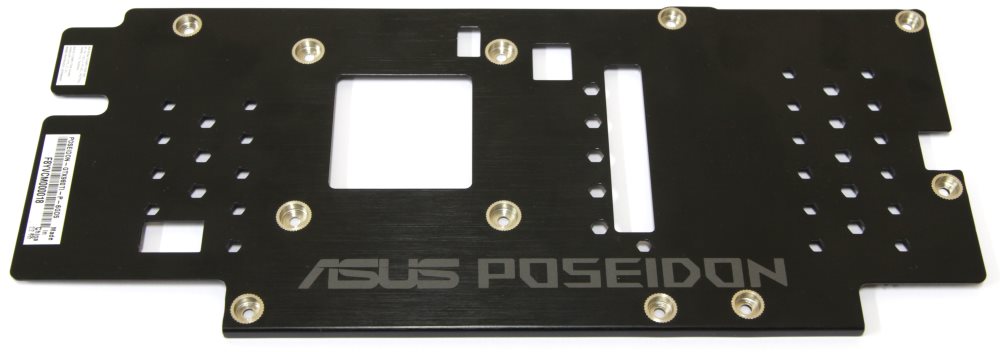

Поскольку мы начинаем разбор видеокарты с обратной стороны, то сперва у нас в руках оказывается та самая металлическая пластина. Она изготовлена из алюминиевого сплава и окрашена в черный цвет.
С внутренней стороны наклеена черная пленка, а в местах крепления предусмотрены специальные шайбы. В пластине проделано несколько прорезей и отверстий. Они обеспечивают доступ воздуха и огибают высокие элементы, распаянные с обратной стороны.
Открутив все винты, включая парочку с задней панели, можно снять систему охлаждения.
Первое, что чувствуешь, когда берешь ее в руки – это масса. Она очень большая, и это объясняется ее устройством. За основу взята рама, которая изготовлена, судя по всему, не из алюминиевого, а магниевого сплава. Она очень прочная и должна быть легкой. Помимо этого она выполняет несколько функций.

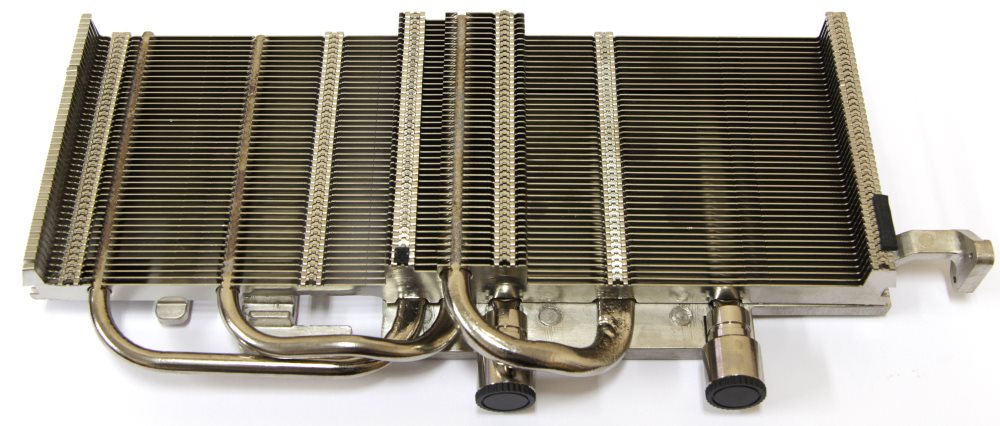

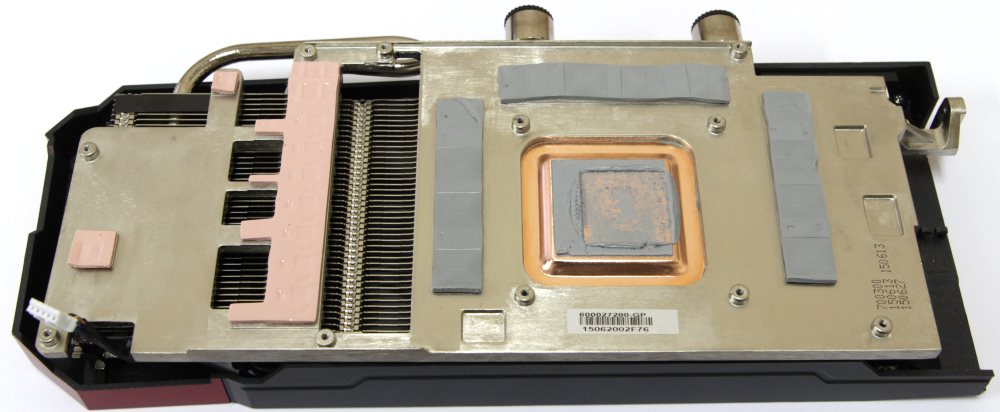

Начнем с того, что именно к ней крепится само тело радиатора с тепловыми трубками и встроенной испарительной камерой. Далее она позволяет отводить тепло от микросхем памяти, транзисторов подсистемы питания и ШИМ-контроллера, поэтому в местах контакта предусмотрены специальные терморезинки. И кроме всего прочего она обеспечивает дополнительную жесткость всей конструкции, поскольку именно к ней осуществляется крепление печатной платы и задней пластины.

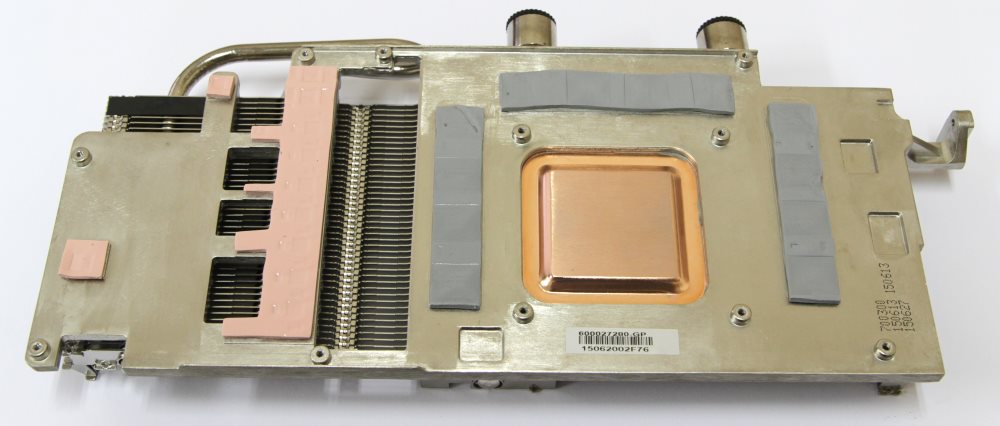

В отверстии посередине виднеется квадрат медной испарительной камеры, поверхность которой контактирует с графическим процессором. Через нее проходят две медные никелированные трубки, образуя букву «U». С другой стороны этой камеры, снизу вверх, идет толстая медная никелированная тепловая трубка диаметром 10 мм. Затем она загибается и снова возвращается вниз, пронизывая по пути массив алюминиевых ребер, а точнее их выступ, который образован посередине и находится между двумя вентиляторами.
Оставшиеся две трубки, которые поменьше, проходят уже не по центру испарительной камеры, а через ее часть и раму. Они также следуют снизу вверх, затем загибаются и поворачивают обратно вниз, пронизывая ребра по пути следования. Это медные никелированные трубки, но диаметром уже 6 мм.

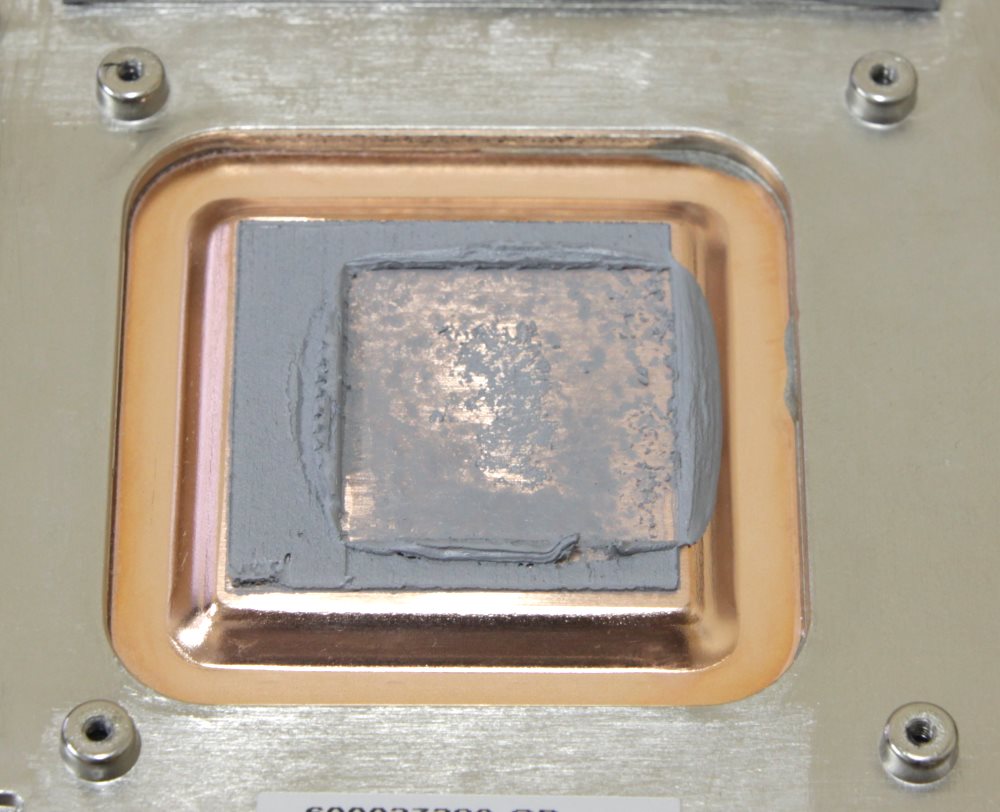

Вся конструкция хорошо пропаяна и выглядит как литая, ничего не шатается и не болтается. В качестве термоинтерфейса здесь используется густая термопаста.
Обратите внимание на то, что отпечаток находится не по самому центру квадрата теплосъемника испарительной камеры. Это можно понять, взглянув на положение его относительно крепежных отверстий. Несмотря на то, что он получается смещенным, я не думаю, что это может сильно повлиять на эффективность отвода тепла.

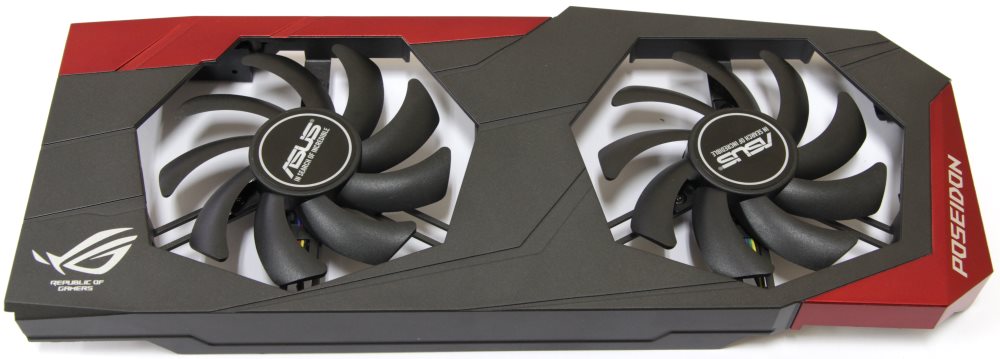

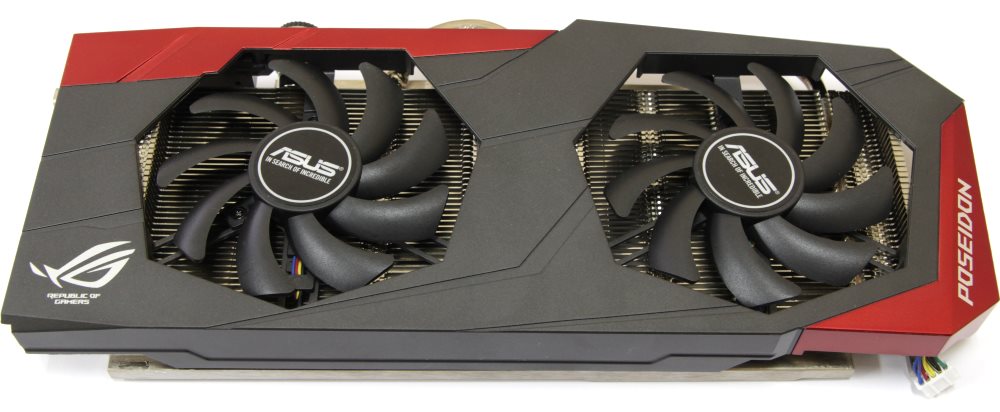

Сверху радиатор закрывает пластиковый двухцветный кожух с двумя вентиляторами, которые как бы утапливаются внутрь его.

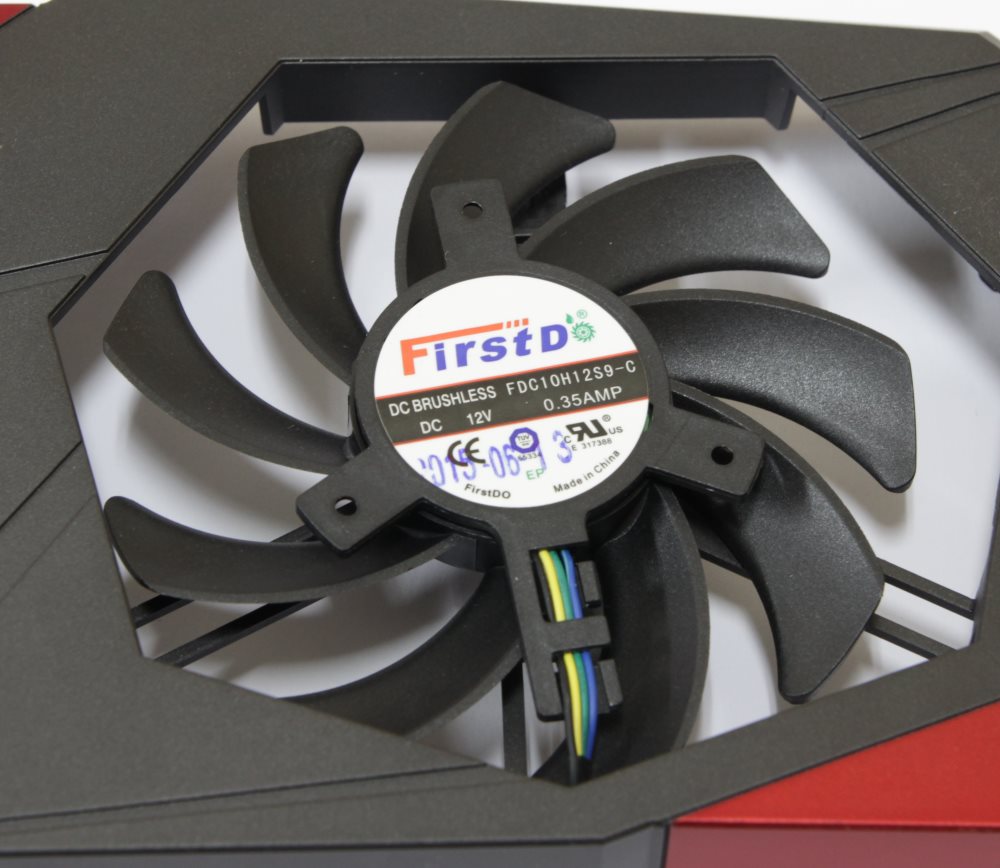

Он крепится при помощи четырех защелок и нескольких двухсторонних клейких лент. Здесь используются два вентилятора FirstD FDC10H12S9-C с техническими характеристиками 12 В, 0.35 А.
В чем заключается защита от пыли, сказать сложно. Возможно, это просто специальная форма лопастей или какое-то покрытие, которое на них нанесено и уменьшает образование пыли.
Сверху пластикового кожуха находится окошко с фирменным логотипом серии ROG. За ним прячется светодиод, который пульсирует красным цветом во время работы.
Гораздо интереснее было бы реализовать разноцветную индикацию, как на графических ускорителях MSI Lightning, где от уровня загрузки зависит, каким цветом светится логотип.

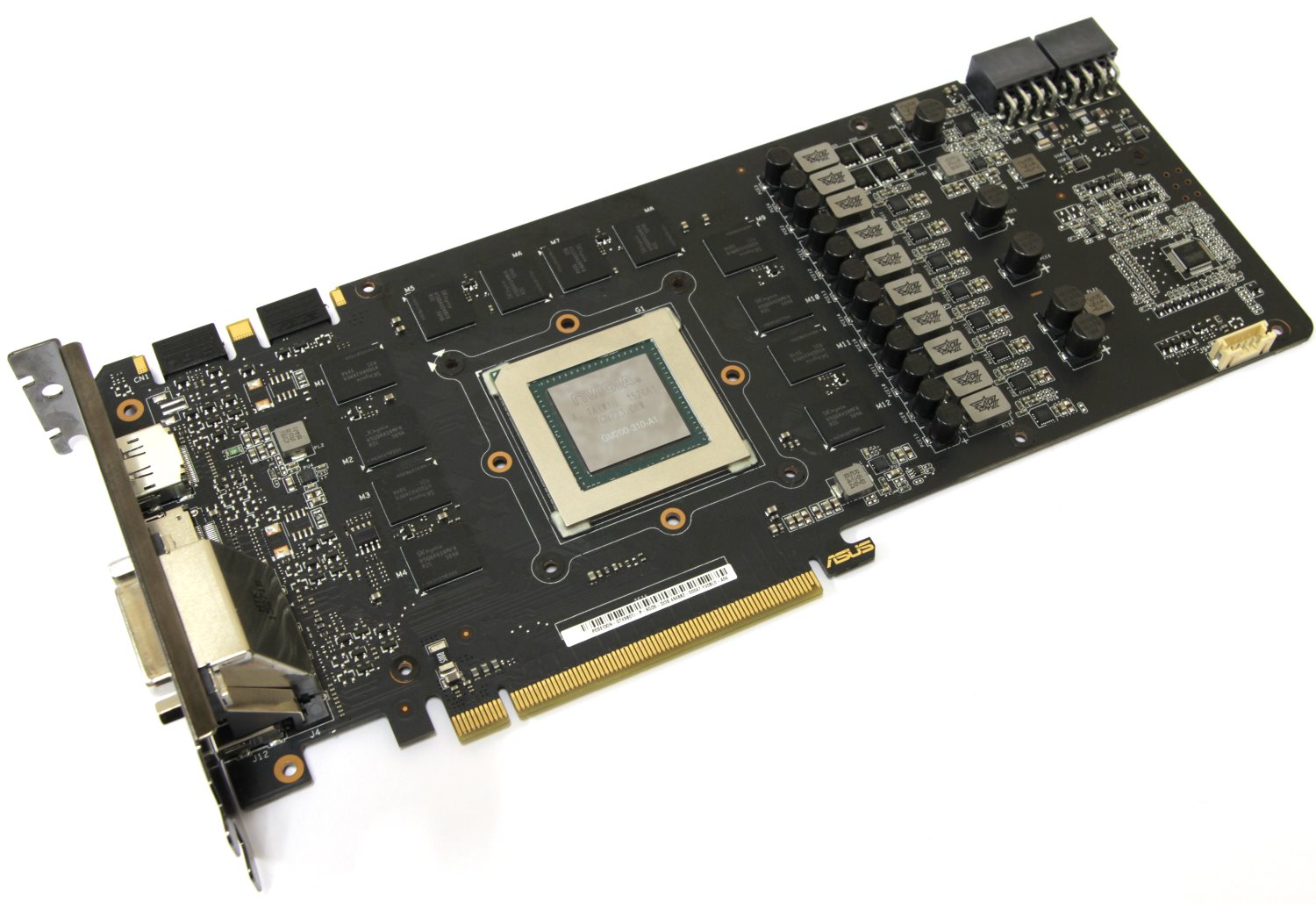

Систему охлаждения мы всю сняли, и теперь перед нами осталась сама печатная плата.
Она изготовлена из текстолита темно-коричневого цвета, поверхность у нее матовая.

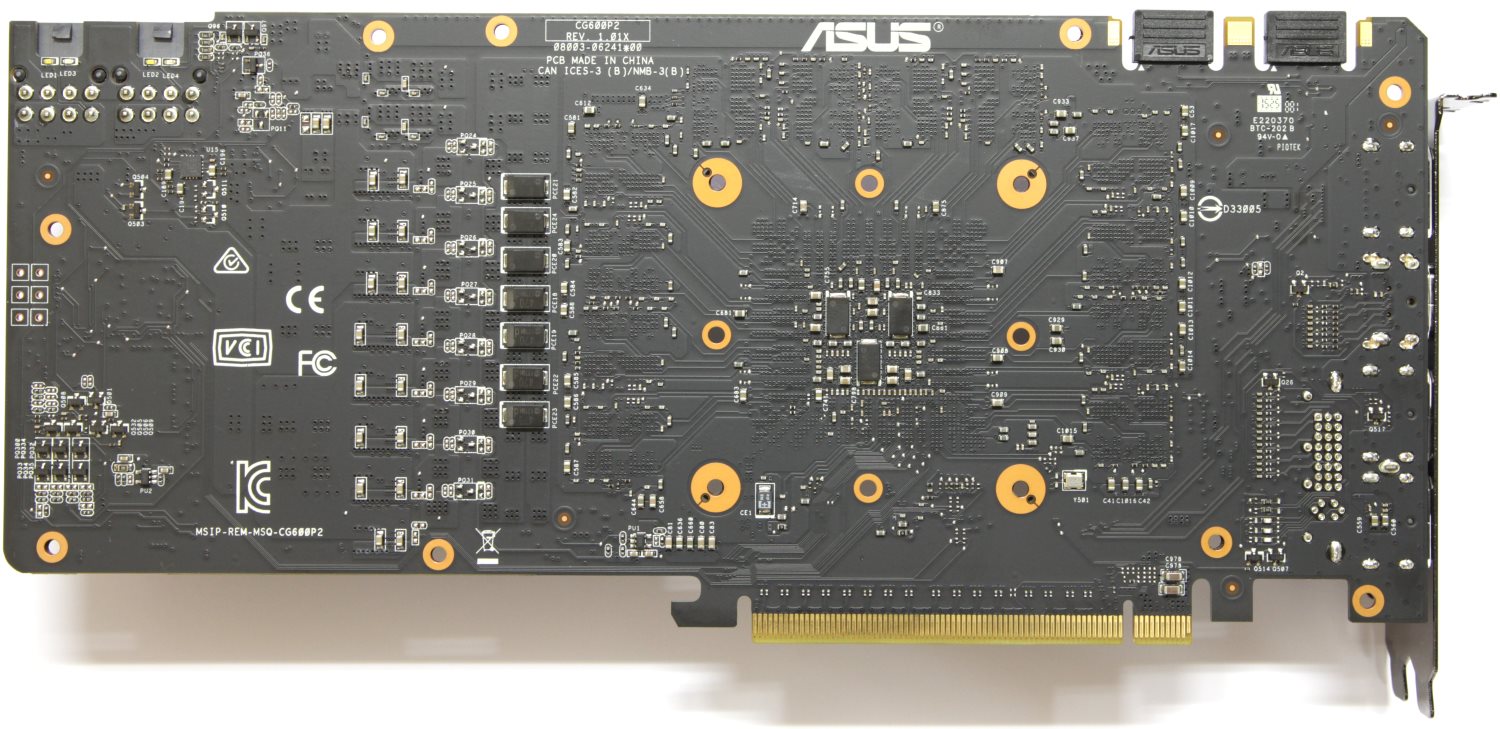

Качество изготовления не вызывает никаких нареканий. Задняя сторона смотрится пустынно, элементов на ней очень мало. В основном это танталовые конденсаторы и маленькие резисторы.

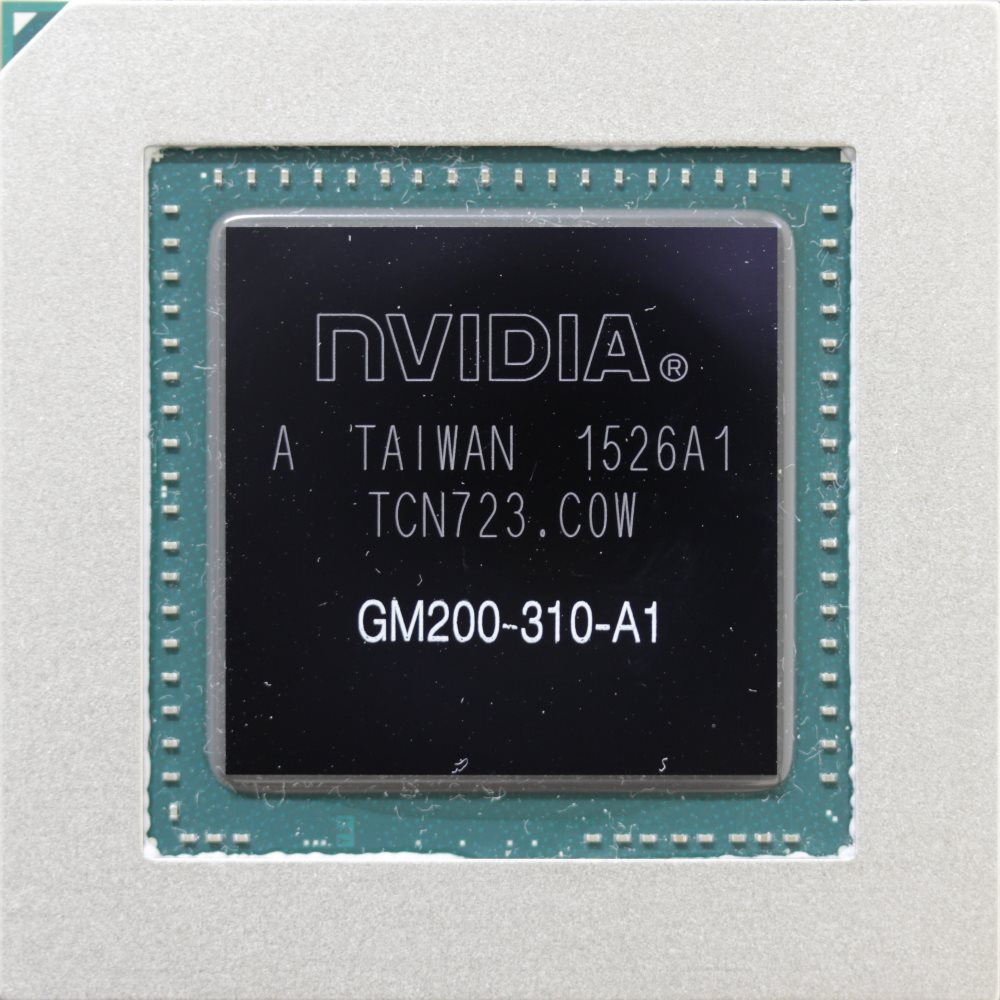

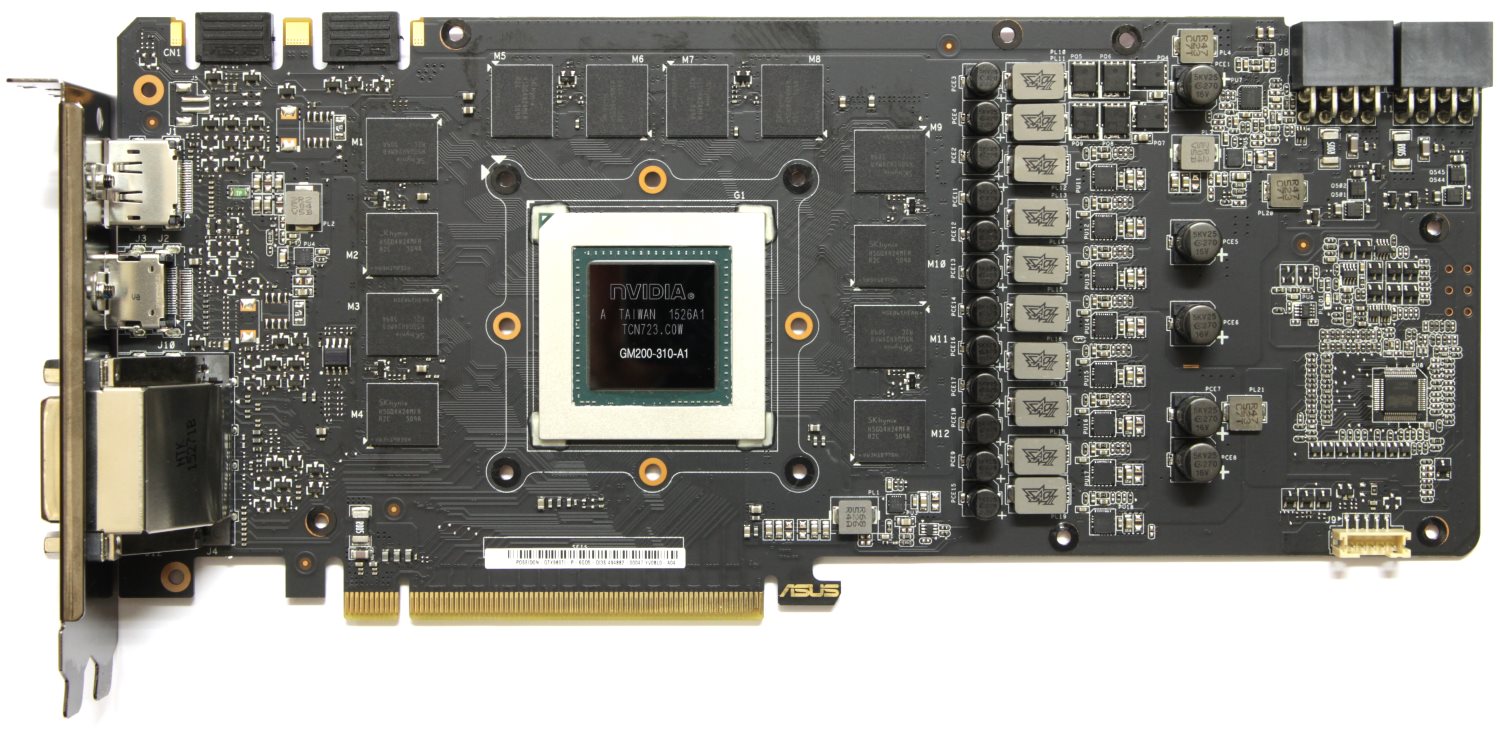

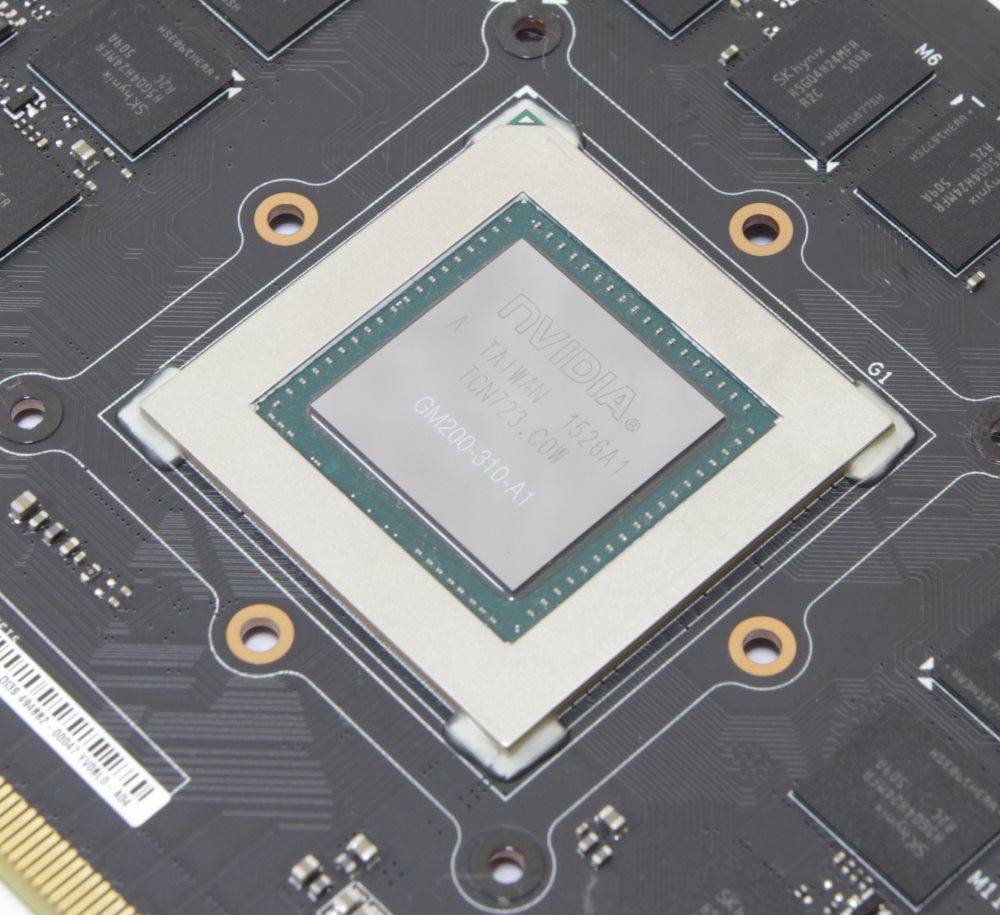

Посередине распаян графический процессор Nvidia GM200. Кристалл очень крупный по размерам, а упаковка типична для всех последних производительных решений компании Nvidia. В данном случае речь идет о металлической рамке, которая частично обеспечивает защиту от перекосов системы охлаждения, поскольку голый кристалл очень хрупкий.
Он изготовлен в Тайване на 26-й неделе 2015-го года. Можно сказать, что «камешек» свеженький. Следует вспомнить, что полноценный GPU Nvidia GM200 используется в видеокартах семейства GeForce GTX Titan X и Quadro M6000, здесь же он слегка порезан.
Около него буквой «П» расположено двенадцать микросхем памяти типа GDDR5 производства компании SKhynix.
Вместе они образуют шину передачи данных в 384 бит, а их совокупный объем составляет 6 Гбайт. Как мы уже видели, тепло от них отводит металлическая рама, которая контактирует с ними через терморезинки.
Правую часть занимает фирменная подсистема питания Super Alloy Power II.
Чем она отличается от Digi + VRM? Похоже, что здесь используются несколько другие компоненты, поэтому было решено назвать ее как-то иначе.
Питание видеокарты выполнено по формуле 8+2+2 (GPU/МЕМ/PLL).

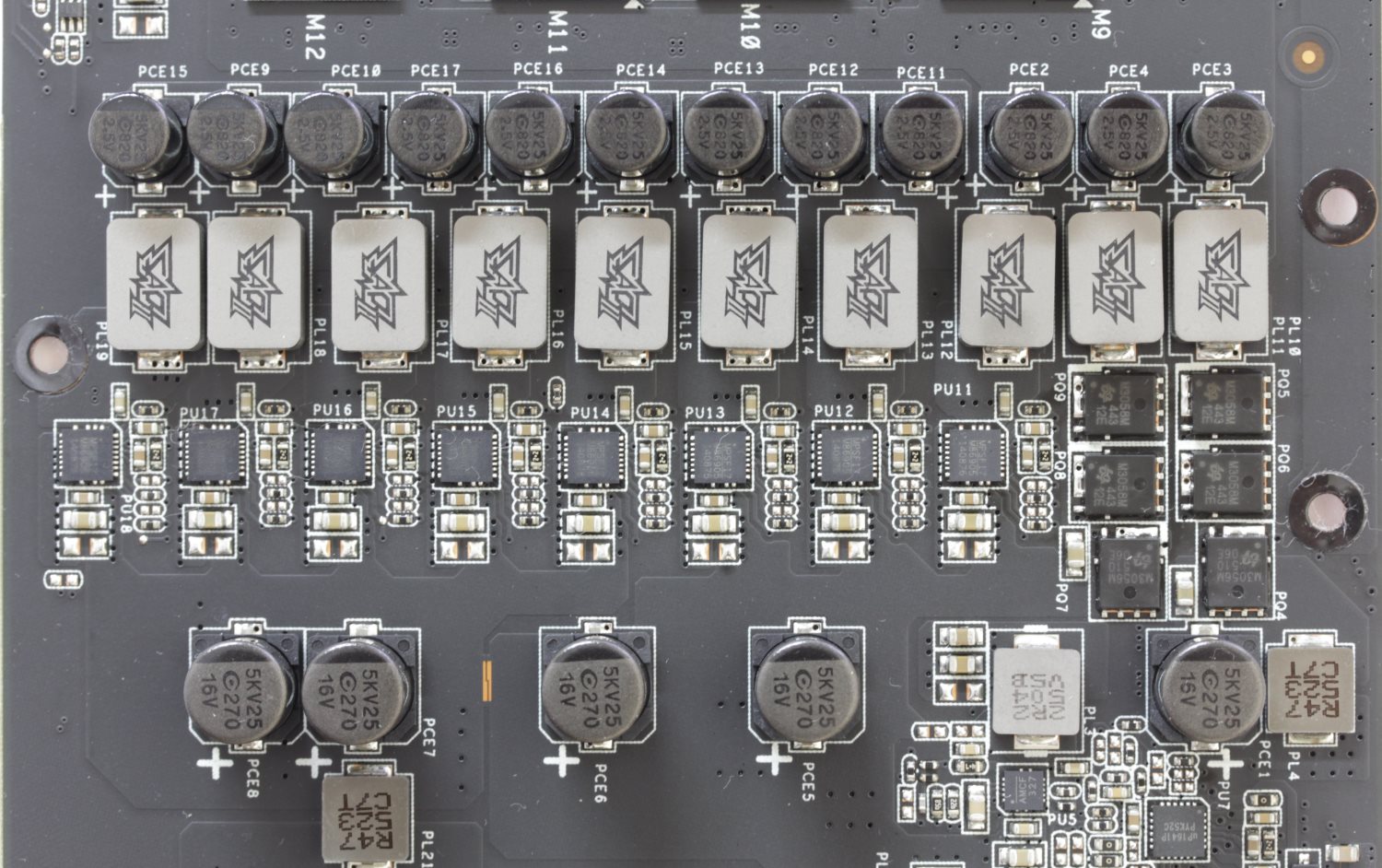

В глаза сразу бросаются новые катушки индуктивности, черные твердотельные конденсаторы и транзисторные сборки на фазах питания графического процессора. Обычно там применялись обыкновенные транзисторы типа Low Rds(on), а теперь мы видим их на двух фазах питания памяти.
Кстати, они обеспечены ШИМ-контроллером uPI Semiconductor uP1641.

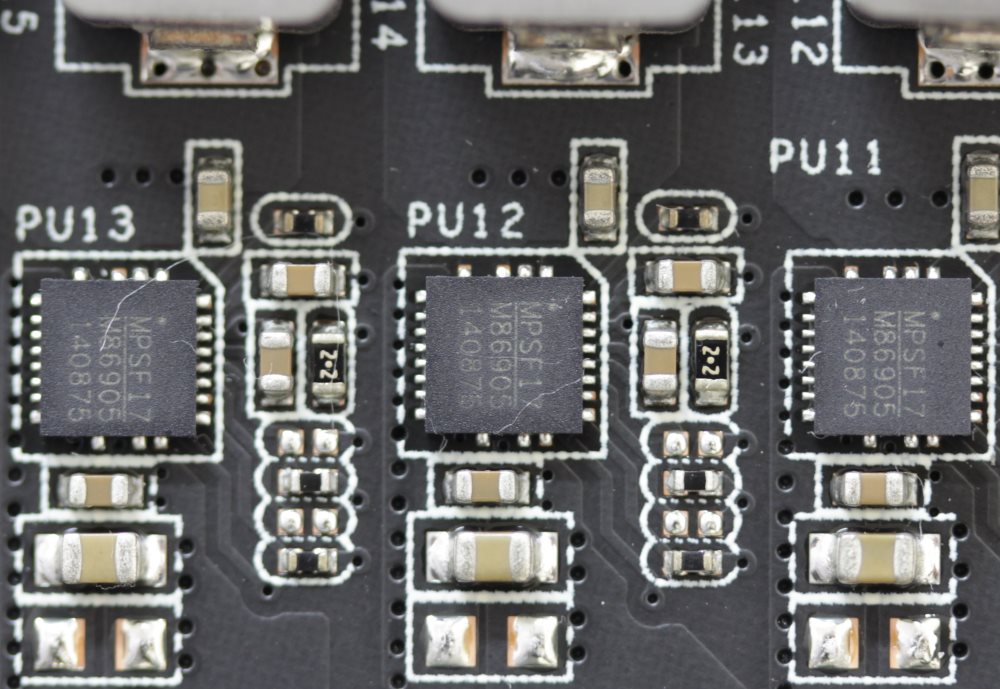

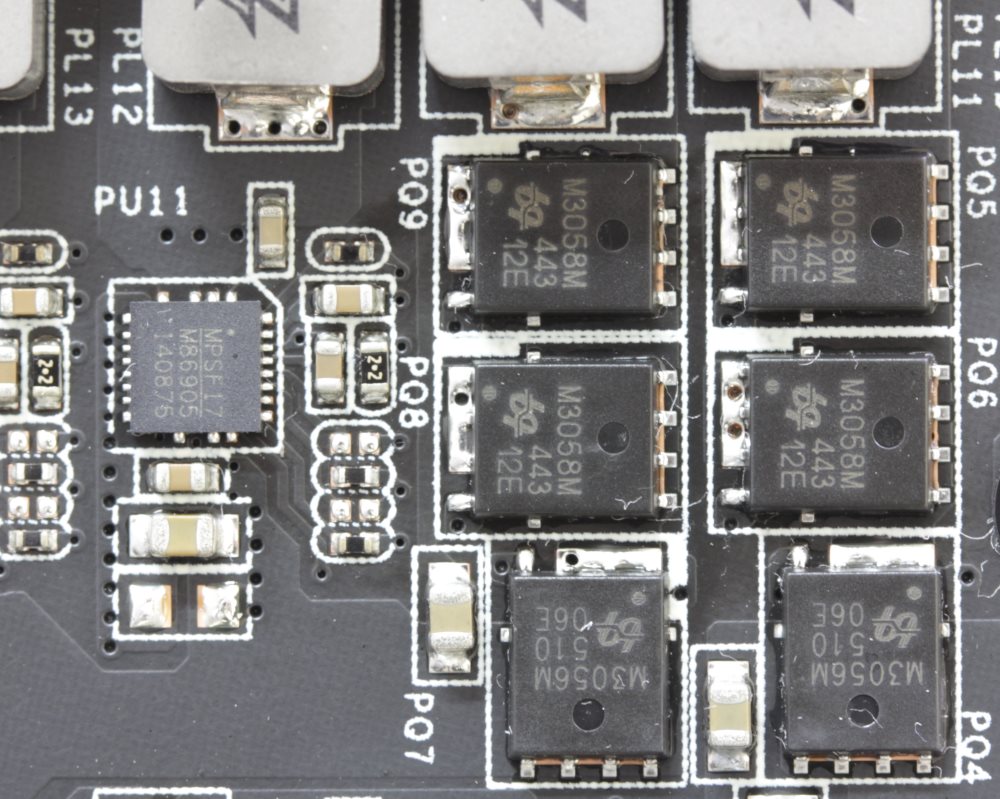

На каждую из восьми фаз, питающих графический процессор, приходится по одной транзисторной сборке Monolith Power Systems MP86905 типа Intelli-Phase.
В качестве основного ШИМ-контроллера используется микросхема с маркировкой SHE ASP 1500U.
Дополнительное питание подается на видеокарту через два разъема питания 8-Pin PCI-e.
Рядом расположены индикаторы подключения кабелей. Если они не подключены, горят красные светодиоды, если подключены – белые.

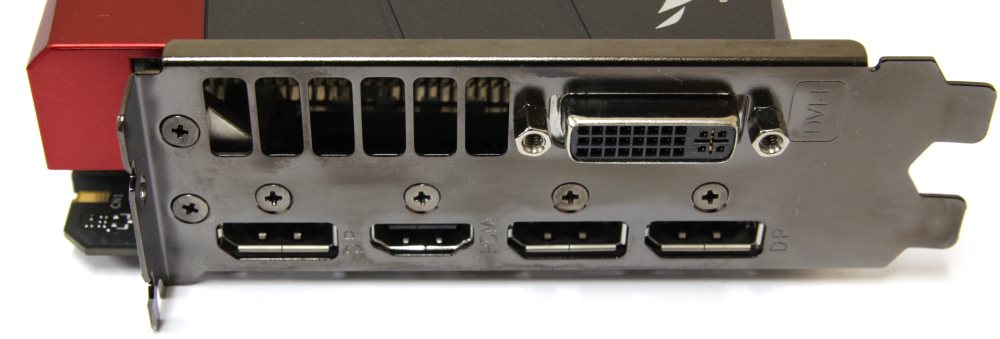

На задней панели находятся следующие видеовыходы.
И поскольку продукт можно отнести к премиальному классу и все должно выглядеть красиво, то все разъемы закрыты специальными заглушками.
Тестирование видеокарты ASUS ROG Poseidon GTX 980 Ti проводилось в составе следующей конфигурации:
Все вентиляторы, включая встроенный в БП, в ходе тестирования были отключены. Боковая стенка корпуса была открыта. Как правило, тестирование видеокарт проводится с заводским термоинтерфейсом, не стал исключением и данный случай. Температура в помещении находилась на уровне 24°C, а шум составлял 27.1 дБ.
Стоит еще раз напомнить, что видеокарта тяжелая, и хорошо, если корпус достаточно жесткий в области задней панели. Кроме того, рекомендуется закрепить модель ASUS на два винта. После сборки при подключении дополнительного питания мы убеждаемся, что горят оба белых светодиода, и тогда уже осуществляем старт системы. Отметим, что здесь вентиляторы при отсутствии нагрузки не останавливаются, как на решениях серии Strix.

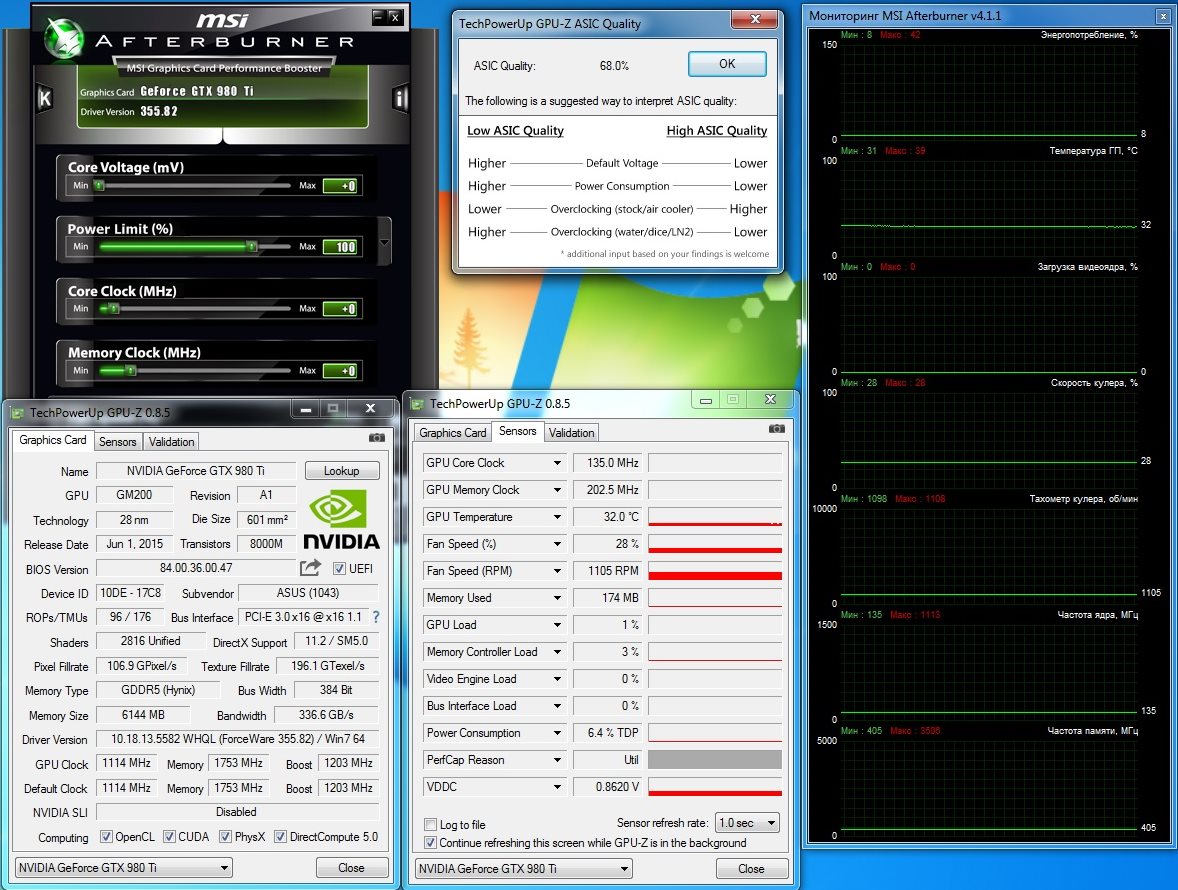

Для начала посмотрим на характеристики ASUS ROG Poseidon GTX 980 Ti и ее поведение в режиме без нагрузки.
Частоты снижаются, вентиляторы крутятся на минимальных оборотах. Параметр ASIC quality здесь не самый замечательный – всего 68%.

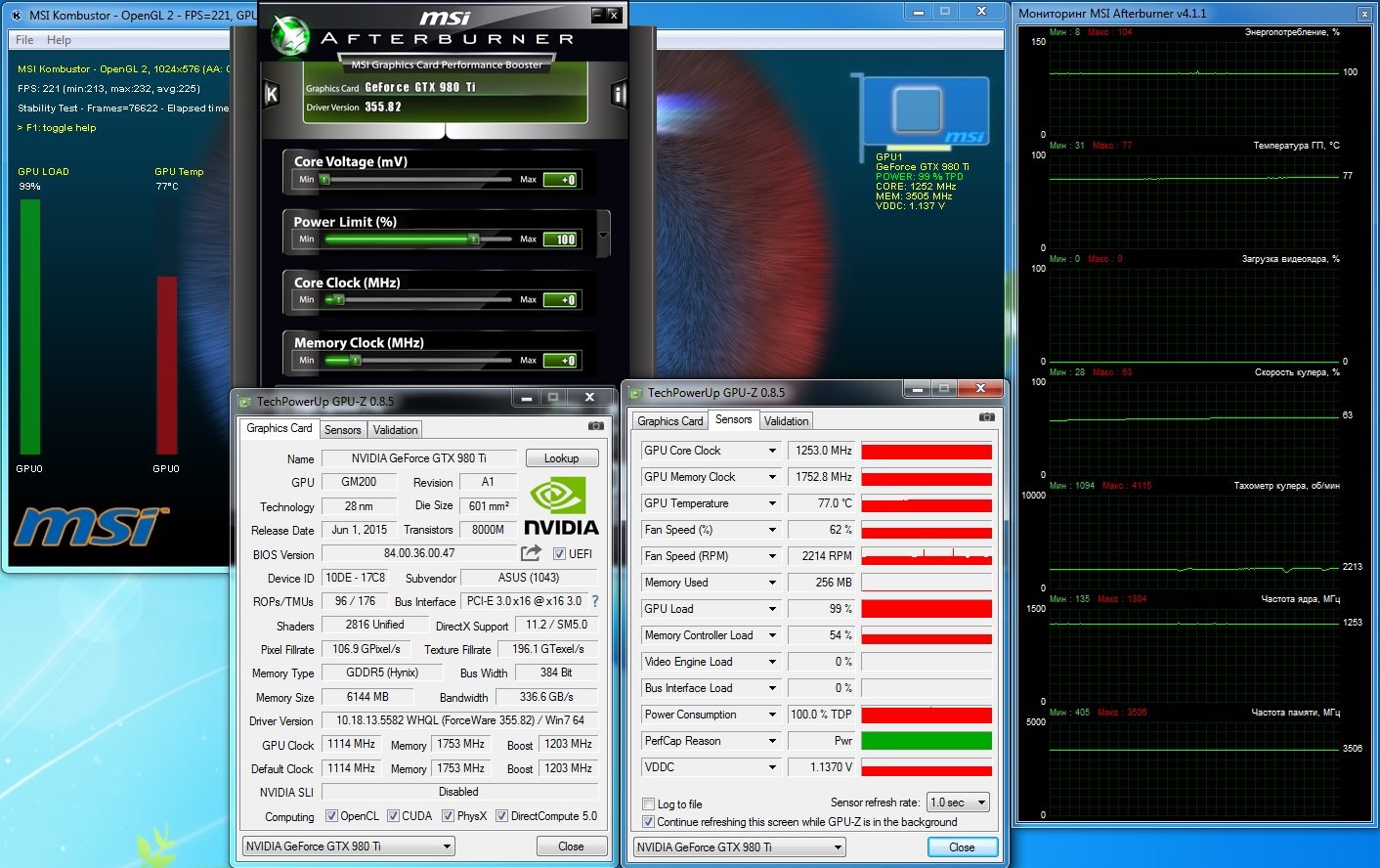

Пора уже переходить к нагрузке. Сперва обратимся к тестовому пакету MSI Kombustor.

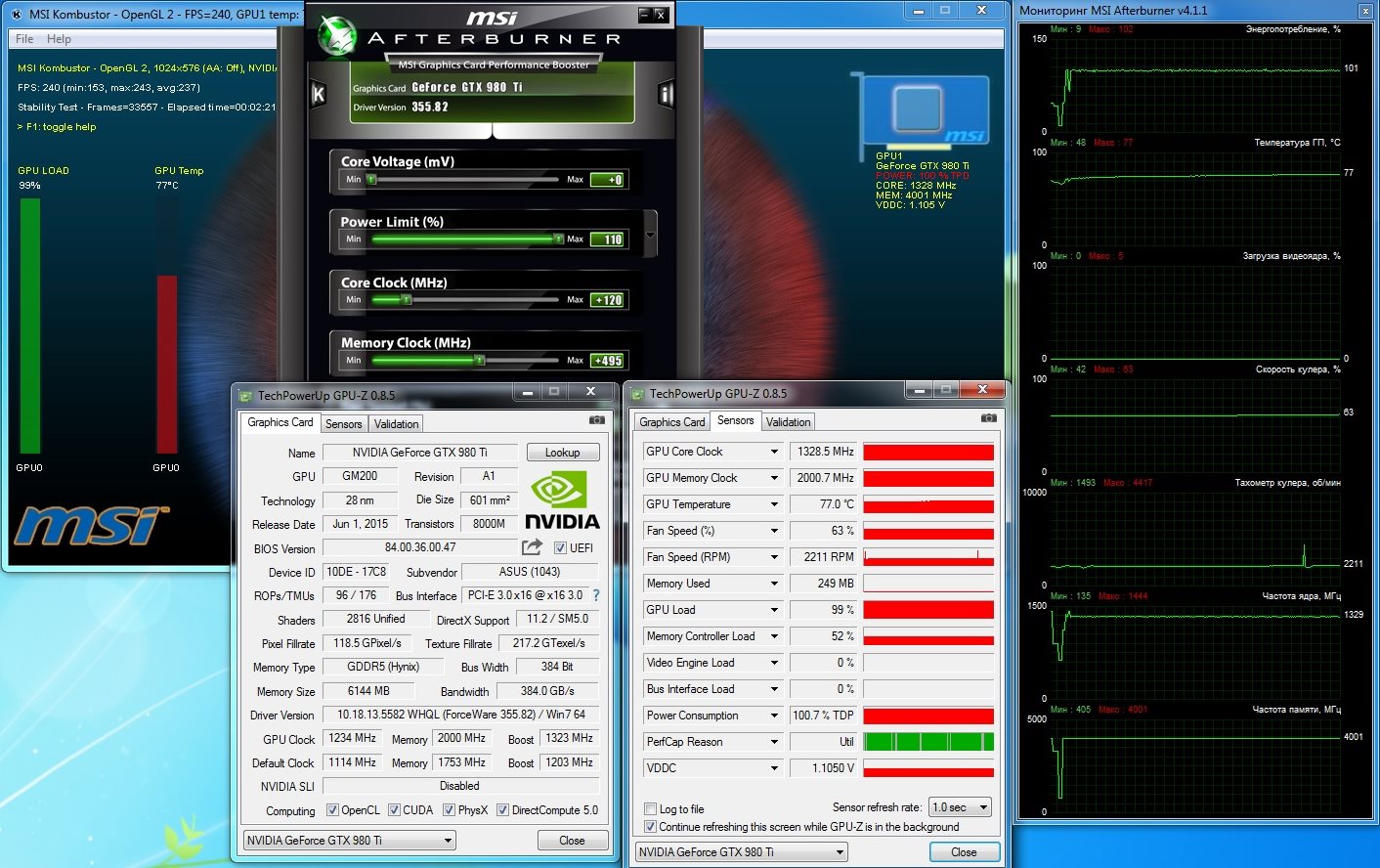

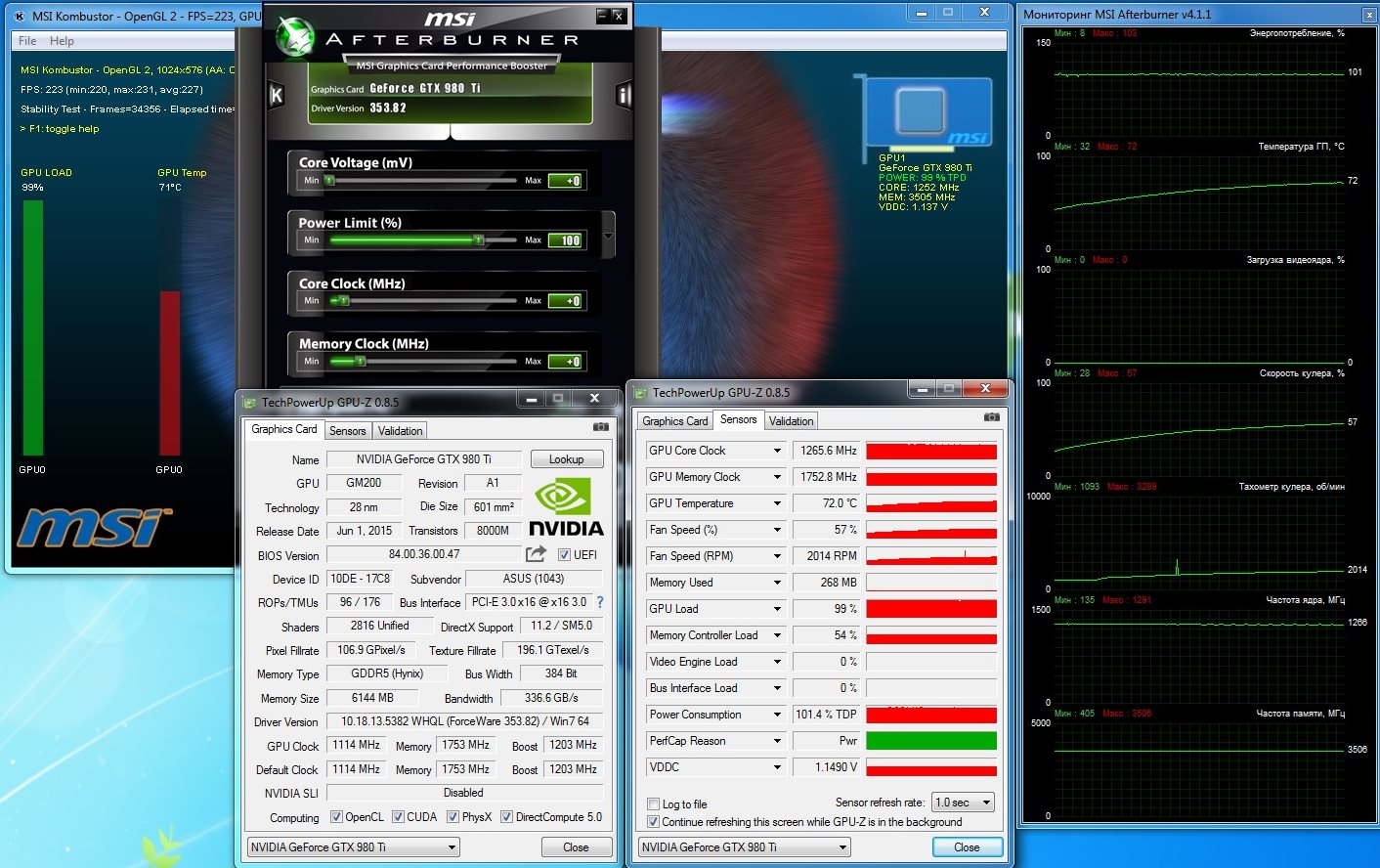

Частота графического процессора уверенно переваливает за значение Boost. Это хороший показатель того, что система охлаждения прекрасно справляется со своими обязанностями. Однако, поскольку она достаточно массивная и тяжелая, то получилась инертной. Поэтому, чтобы выйти на финишную прямую, надо прилично подождать.
В результате мы получаем температуру ядра 77°C и скорость вращения крыльчаток 2200 об/мин. На мой взгляд, это отличный показатель для всего лишь трех тепловых трубок.
Посмотрим теперь на поведение видеокарты в тестовом пакете, имитирующем игровое приложение. Запускаем Unigine Heaven 4.0.

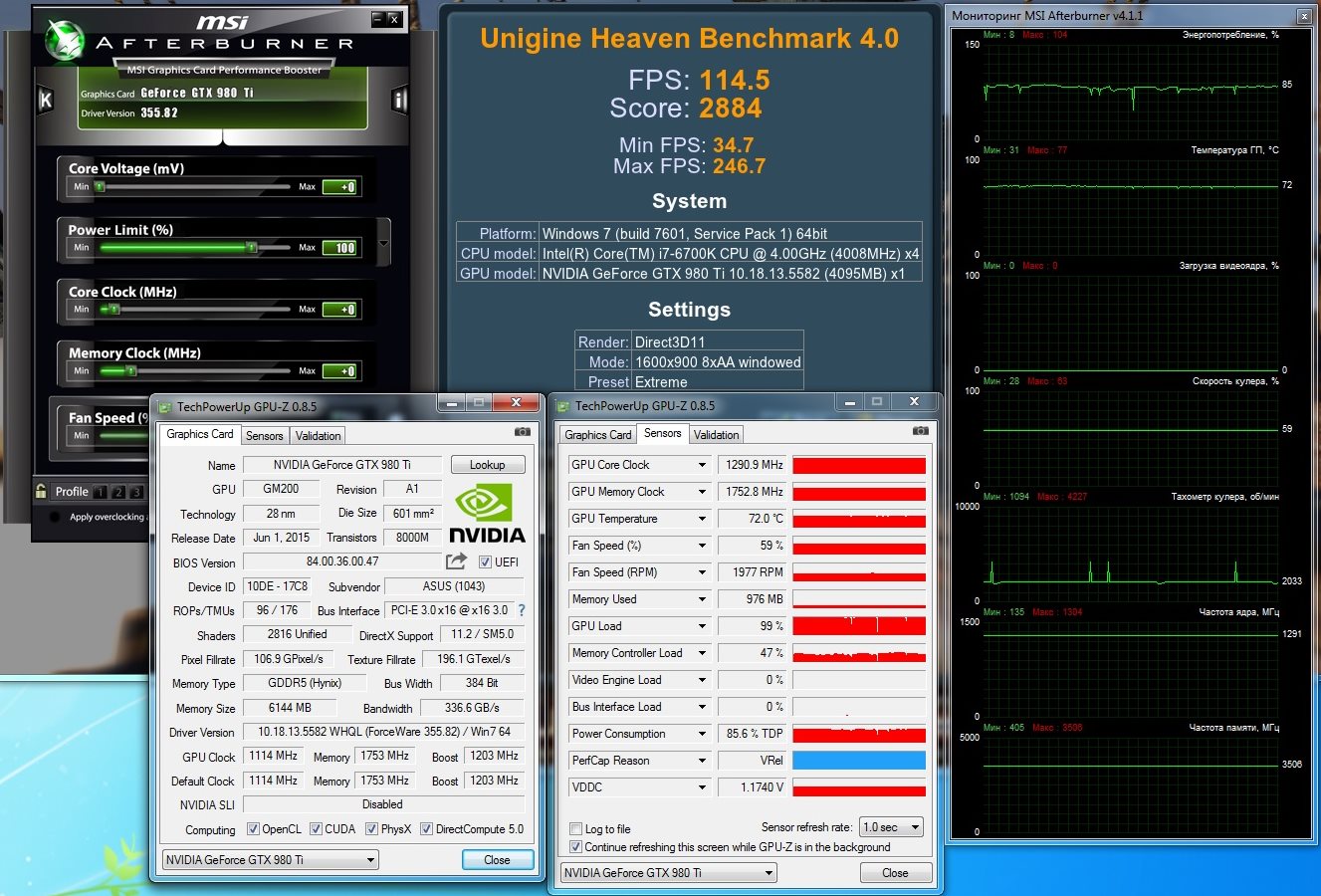

И снова очень хороший результат. Частота видеоядра увеличивается практически до 1300 МГц, что превосходит штатное значение Boost и тем более базовую частоту, которая составляет 1114 МГц. Температура здесь на 5°C меньше, чем в тестовом пакете MSI Kombustor, да и обороты вентиляторов уменьшаются.
Пора переходить к разгону. Начнем с MSI Kombustor.
Этот тестовый пакет сильно нагружает видеокарту, поэтому очень быстро удается найти режим, когда выше значения Boost частота практически не поднимается. Однако стоит отдать должное, температура и скорость вращения крыльчаток находятся на том же уровне, что и в штатном режиме.
Тем не менее, результат меня не впечатлил – ожидалось большее. Не будем отчаиваться и посмотрим теперь на Unigine Heaven 4.0.
Здесь картина уже другая, видеокарта по-прежнему выходит за рамки Boost. Кстати, можно заметить, что средний и максимальный FPS немного подрастают, значит, разгон работает. Температура графического процессора тоже растет, но не так, как производительность.

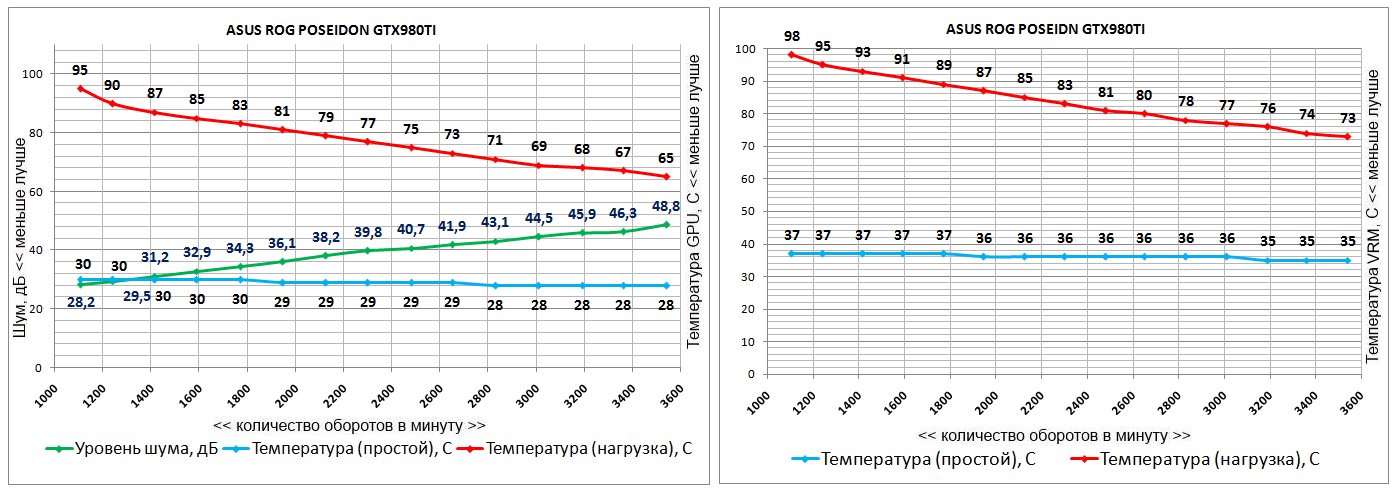

Теперь приведу таблицу зависимости температуры и шума от оборотов вентиляторов системы охлаждения.
Видеокарта ASUS Poseidon-GTX980TI-P-6GD5 вышла действительно универсальной. Ее штатный кулер даже при работе в режиме воздушного охлаждения прекрасно справляется с графическим процессором Nvidia GM200. При подключении к производительной СВО результат можно улучшить, а с учетом того, что подсистема питания существенно переработана, модель ASUS подойдет и для экстремального разгона.
Внутренний диаметр трубок для подключения к СВО составляет 1/4". В них пользователь может вкрутить самостоятельно любые штуцеры, которые по понятным причинам в комплект поставки не входят. Еще одним положительным моментом является эффективный отвод тепла от транзисторов подсистемы питания. Благодаря тому, что кулер тяжелый, система отвода тепла достаточно инертна. К примеру, тест MSI Kombustor пришлось гонять 15 минут, чтобы получилась ровная линия температуры. Отдельного упоминания заслуживают привлекательный внешний вид, подсветка логотипа ASUS ROG, а также индикация подключения кабелей дополнительного питания.
С другой стороны, система охлаждения ASUS ROG Poseidon GTX 980 Ti получилась не очень большой по размерам, а вот масса у нее значительна. Спасти от изгиба должна металлическая пластина, которая находится сзади, да и рама кулера крепится практически по всей поверхности печатной платы, поэтому она не должна прогнуться. Другое дело, разъем PCI-e. Однако сейчас производители материнских плат активно внедряют специальную стальную рамку вокруг слота PCI-e.
Основным недостатком рассмотренной модели может показаться цена, но лишь сначала. После того, как мы включим калькулятор и все подсчитаем, становится очевидным, что это не так. Нужно ведь купить отдельно видеокарту и водоблок, собрать все это, возможно, лишившись гарантии, и не факт, что удастся добиться лучших результатов. Здесь же преимущества очевидны.
А как же графические ускорители с гибридной системой охлаждения, где используются замкнутые СВО, которые должны быть изначально лучше и эффективнее? Да, теоретически так оно и есть, но на практике даже процессорные замкнутые «водянки» не всегда могут тягаться с воздушными суперкулерами. Настоящая самодельная система жидкостного охлаждения, конечно же, лучше, но это совсем другой бюджет.
Еще один момент – удобство использования. У меня просторный большой корпус, и блок радиатора с вентилятором, который соединен шлангами с помпой, можно без труда разместить в нем. Другое дело, если пространство внутри ограничено, придется как-то выносить рабочий блок за пределы корпуса. Об этом стоит помнить.
