Лаборатория продолжает серию обзоров, посвященных линейке графических ускорителей GeForce GTX 960. После небольшого затишья компания ASUS представила сразу несколько версий, основанных на GPU GM206 семейства Maxwell, причем все – на фоне громких анонсов GeForce GTX 980 Ti и Radeon R9 Fury X. Да, шаг смелый, но развитие по всем направлениям (а не только в топовом сегменте) позволяет не утрачивать лидерство.
Благодаря нашему партнеру – компании Регард, героями обзора стали две любопытных видеокарты. Это модель с интересным внешним видом из новой линейки – ASUS GeForce GTX 960 Turbo , и долгожданный представитель семейства DirectCU II – ASUS GeForce GTX 960 DirectCU II Black Edition, анонс которого ожидался давно. Не будем затягивать со вступлением и перейдем непосредственно к рассмотрению новинок.
Полное название: ASUS GeForce GTX 960 Turbo, код производителя: TURBO-GTX960-OC-2GD5.
Уже по лицевой стороне коробки, насыщенной белым и красным цветами, можно оценить работу дизайнеров. Изображение ASUS GeForce GTX 960 Turbo с двумя параллельными линиями, уходящими в горизонт, перекрывает добрую половину упаковки.
Основные особенности новинки отмечены подписями в нижней части – это заводской разгон видеокарты и применение новой системы охлаждения, о деталях которой речь пойдет чуть позже.
Все подробности, как всегда, размещены на торцах и обратной стороне коробки: здесь можно найти ответы на интересующие нас вопросы.
Начнем по порядку слева направо. Во-первых, как нетрудно уже догадаться, ASUS GeForce GTX 960 Turbo оснащена системой охлаждения с радиальным вентилятором (в простонародье просто «турбина»). По заявлениям разработчиков, такая конструкция обеспечивает более эффективное охлаждение, а благодаря двойным шарикоподшипникам ожидается более продолжительный ресурс работы.
Во-вторых, традиционно для компании ASUS используется качественная элементная база, так что нас ожидает высокий стабильный разгон. Ну а в-третьих, какой современный геймер откажется от дополнительных пакетов в виде утилит, предназначенных для записи и трансляции игр в режиме реального времени? Речь идет о программе XSplit Gamecaster (бесплатная подписка на один год).
На боковину коробки вынесены рекомендуемые системные требования, выдвигаемые к блоку питания и ПК в целом. Отметим, что он должен быть оснащен БП с мощностью не менее 400 Вт с одним шестиконтактным коннектором, способным выдавать по линии 12 В ток до 38 А.
Внутри упаковки скрывается другая коробка из плотного картона с золотой гравировкой «ASUS».
Под крышкой за мягким листом пенополиуретана в пакете-антистатике располагается сама видеокарта.
Комплект поставки, к слову, совсем скуден. Он размещен в нише под рассматриваемой моделью и содержит:
Вот мы и добрались до самого интересного. Давненько разработчики не предоставляли нам нереференсный вариант модели с системой охлаждения, оснащенной радиальным вентилятором.
Согласитесь, ASUS GeForce GTX 960 Turbo выглядит просто восхитительно. Новинку по достоинству оценят моддеры и энтузиасты, собирающие ПК в единой цветовой гамме или в определенных цветах. Как высказываются в самой компании, «белоснежное совершенство» – это особенная видеокарта с отличительным оформлением. Если взять другой отрывок с официального сайта: «Линейка Turbo – новый шаг компании ASUS на пути к созданию идеальной видеокарты!».
Что касается эффективности системы охлаждения, то о ней речь дальше, а вот дизайн ASUS GeForce GTX 960 Turbo мне понравился. Стоит отметить детали кожуха: его форма лишь отчасти напоминает «кирпич», а на его поверхности находятся геометрические рисунки, включая гравировку ASUS и каплевидное углубление от выреза под вентилятор, идущее к интерфейсной панели. На белом фоне совсем не лишними выглядят красные вставки.
Дополнительное питание реализовано с помощью одного шестиконтактного разъема, расположенного ближе к центру видеокарты из-за более короткой печатной платы. Он оснащен двумя светодиодами, которые загораются белым, если провод подключен, и красным в противном случае. Они яркие, не заметить их невозможно.
На задней интерфейсной панели представлен следующий набор видеовыходов:
Поддерживаются следующие разрешения:
Здесь все соответствует техническим требованиям, рекомендованным самой компанией Nvidia.
Конечно же, не обошлось и без разъема SLI для подключения второй видеокарты через соответствующий мостик, который почему-то не кладут в комплект поставки со времен «шестисотой» серии.
Перед снятием системы охлаждения обратимся к прорезям с обратной стороны видеокарты, чтобы получше рассмотреть данную область. Такая конструкция облегчает забор воздуха с обеих граней и обеспечивает более низкую температуру графического процессора. Это актуально при установке двух моделей в соседние слоты на материнской плате, и позволяет СО справляться со своей задачей в тесных корпусах.
Новинка может похвастать и компактными по современным меркам габаритами. Длина видеокарты составляет 265 мм, ширина – 120 мм, она перекрывает привычные два слота расширения.
Такими размерами сейчас никого не удивить, а еще семь лет назад при анонсах модели, к примеру, Radeon HD 4870x2, всех предупреждали, цитата: «Размеры видеокарты составляют 269 х 109 х 37 мм». Как меняются времена
Снятие системы охлаждения подобного типа – задача несложная, меняется лишь порядок операций. В первую очередь откручиваем винты, крепящие кожух СО, а не главного радиатора, иначе последний будет болтаться внутри и может нанести механические повреждения.
Всего болта три – два у панели видеовыходов и один на противоположной стороне. А вместо четвертого винтика применяется защелка.
Подобная схема проста и нетривиальна. Правда, пластик по центру от сильных нажатий прогибается внутрь, но не сильно. На крышке в качестве антивибрационных компонентов предусмотрены две прорезиненные вставки.
В нише находится подобие лепестка, который перенаправляет воздушный поток, идущий от вентилятора, на ребра теплорассеивателя. Подобное было замечено и на модели Palit GeForce GTX 970, из минусов могу отметить лишь то, что это перекрывает микросхему видеопамяти, обдув которой становится ограниченным.
Четыре маленьких винтика крепят основание радиального вентилятора к кожуху.
Вертушка представлена моделью производства FirstD, к услугам которой компания ASUS прибегает уже не первый год. Ее маркировка – FD9238U12D, характеристики – 12 В и 1.2 А.
Высоту оставшихся элементов системы охлаждения – основного радиатора и теплорассеивателя подсистемы питания – можно оценить по фотографии ниже.
Они крепятся шестью подпружиненными винтами. Стоит быть аккуратным, чтобы не нанести механические повреждения при установке и снятии СО.
Главный ее элемент занимает все доступное по ширине и длине пространство. Разработчики поставили не обычную алюминиевую «болванку», а радиатор с медной распределительной пластиной в основании. Шаг правильный, особенно для столь маленького GPU.
С подсистемой питания та же история. Используется хоть и небольшой, но высокий алюминиевый радиатор с серой термопрокладкой.
В случае ASUS GeForce GTX 960 Turbo применена печатная плата модели серии Strix. Оно и понятно: зачем изобретать велосипед заново, когда уже выпущенное изделие зарекомендовало себя положительно?
Инженеры использовали качественную элементную базу, соответствующую фирменной концепции Super Alloy Power – в нее входят твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные конденсаторы.
Видеокарта оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания.

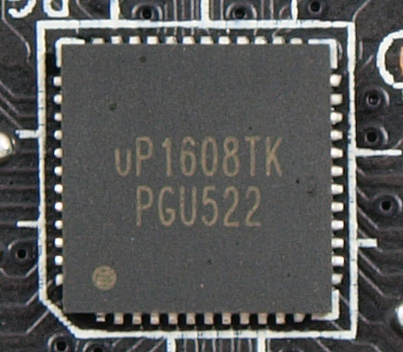

Управляет им ШИМ-контроллер uP1608TK производства компании uPI Semiconductor.
Сердцем видеокарты стал графический процессор Nvidia GM206-300-A1, произведенный по 28 нм техпроцессу в марте 2015 года.

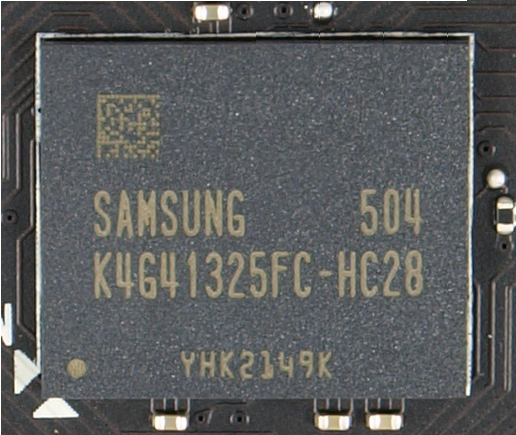

На печатной плате распаяно четыре микросхемы видеопамяти типа GDDR5 по 512 Мбайт каждая производства Samsung с маркировкой K4G41325FC-HC28 (расшифровка) и с шиной обмена данных 128 бит, что дает общий объем в 2 Гбайта. Паспортная частота соответствует эталонному значению и составляет 1753 МГц (эффективная частота 7012 МГц).
Полное название: ASUS GeForce GTX 960 DirectCU II Black Edition, код производителя: GTX960-DC2OC-2GD5-BLACK.
Оформление коробки ASUS GeForce GTX 960 DirectCU II Black Edition (далее ASUS GeForce GTX 960 DCII Black Edition) знакомо нам по другим моделям серии DirectCU II – это холодные металлические стены со следами когтей дикого зверя. Один из лучших и узнаваемых образов.
Особенность предоставления информации на упаковке такова, что помимо названия графического ускорителя и схемы с изображением системы охлаждения, в нижней части отмечены главные достоинства продукта. В их числе использование фирменной утилиты ASUS GPU Tweak, наличие заводского разгона и применение качественной элементной базы.
Если обратить внимание на обратную сторону, то многие вопросы будут сняты.
Здесь по ним предоставляется более детальная информация, как и по всем другим особенностям ASUS GeForce GTX 960 DCII Black Edition.
На торец упаковки вынесены системные требования, выдвигаемые к ПК. По сравнению с рассмотренной выше моделью они почти не изменились. Единственное исключение – блок питания. Теперь он должен быть оснащен одним восьмиконтактным (ранее – шестиконтактным) коннектором дополнительного питания.
Видеокарта и весь комплект поставки располагаются в черной коробке из плотного картона с логотипом компании.
Как и в случае с модификацией Turbo, версия DirectCU II упакована грамотно и бережно.
Комплект поставки по-прежнему «богат» и скрывается в отдельном боксе-конверте. В нем можно найти:
Помимо внешнего вида видеокарты ASUS GeForce GTX 960 DCII Black Edition, можно отметить и то, что ее размеры куда больше модели Turbo. Кроме того, в компании использовали новый дизайн серии, и теперь все видимые и выносные элементы окрашиваются в черный цвет (к примеру, тепловые трубки).
Ранее мы привыкли видеть на обратной стороне печатной платы усиливающую пластину только на топовых продуктах. Теперь же эта фишка досталась и среднему классу: по всей площади находятся сквозные отверстия, чтобы горячий воздух не задерживался, как под куполом. Грамотный ход.
Отметим и единственный коннектор SLI для подключения второго ускорителя, который удлинен в этой части PCB – еще одна особенность последних поколений графических решений ASUS.
Для вывода изображения на ASUS GeForce GTX 960 DCII Black Edition используется следующий набор видеовыходов:
Поддерживаются следующие разрешения:
К другим фирменным особенностям модели относятся два светодиода – зеленый и красный, которые демонстрируют, подключено ли к видеокарте дополнительное питание в виде одного восьмиконтактного разъема или нет.
Сам разъем развернут защелкой вверх, причем в усиливающей пластине предусмотрена выемка для нее. Это очень удобно при отключении кабеля.
Вернемся к габаритам. Выступающая на 10 мм тепловая трубка и удлиненный кожух не позволят новинке стать фаворитом в классе ITX-систем, а оно и не надо – на это есть версия Mini.
Тем не менее, ASUS GeForce GTX 960 DCII Black Edition обладает внушительными размерами: длина в 290 мм и ширина в 129 мм заставят задуматься, прежде чем приобрести ее (речь идет о среднестатистическом пользователе с корпусом, рассчитанном на видеокарту длиной 280 мм). Надеюсь, такие цифры оправданы эффективной и бесшумной работой системы охлаждения.
Благо новинка перекрывает лишь два слота расширения – поистине холодному графическому процессору GM206 трехслотовый кулер был бы излишен.
Конструкция СО DirectCU II не нуждается в представлении, благо мы не раз ее рассматривали. Но лично я никак не ожидал увидеть кулер GeForce GTX 780 Ti DirectCU II на GeForce GTX 960: все же видеокарты с разными тепловыми пакетами (250 Вт TDP против 120 Вт TDP). Посмотрим, к чему это привело.
Первоначально необходимо открутить четыре подпружиненных винта по периметру графического процессора.
Массивный радиатор набран из 53 алюминиевых пластин, пронизанных пятью тепловыми трубками: одной 10 мм и двумя парами по 8 мм и 6 мм.
В данном случае используется технология прямого контакта.
Всю конструкцию накрывает металлический кожух, который крепится по периметру четырьмя винтиками. К радиатору при помощи специальных салазок крепятся два вентилятора, их диаметр 95 и 97 мм.
Одна из двух вертушек выполнена по гибридной технологии CoolTech. Она совмещает внутренний радиальный вентилятор и внешний осевой (с классическим дизайном лопастей). Подобная конструкция обеспечивает разнонаправленность воздушных потоков и способствует ускоренному отводу тепла.
Это модель T129215SU производства Everflow с характеристиками 12 В и 0.50 А.
Провода второй вертушки были зафиксированы стяжкой, поэтому полностью вытащить ее не получилось. Наклейки совпадают, но модель относится к другой серии из-за конструкции лопастей.
Разработчики полностью окрасили радиатор системы охлаждения, и к слову, это сделано грамотно и досконально: просветов обнаружено не было.
Краска не отлетает и не шелушится, но поцарапать отверткой все же можно, особенно выступающие тепловые трубки. Но это будет смотреться уже не столь красиво, так что стоит быть аккуратным.
После снятия основного теплорассеивателя открывается доступ к внутренним (скрытым) элементам – радиатору подсистемы питания и ребру жесткости.
Задняя усиливающая пластина крепится к печатной плате по всему периметру сквозными винтами – всего их девять.
Уже после этого отделяются оставшиеся компоненты. Ребро жесткости получило сложную геометрическую форму, чтобы предотвратить прогиб текстолита печатной платы.
Низкопрофильный радиатор подсистемы питания соприкасается с микросхемами через серую термопрокладку. Несмотря на размеры, со своей задачей «малыш» справляется.
В отличие от рассмотренных ранее версий GeForce GTX 960, печатная плата ASUS GeForce GTX 960 DirectCU II Black Edition разработана по совершенно новым канонам компании, и у нее нет ничего общего с предыдущими моделями.
Графический процессор развернут на 90 градусов, зона подсистемы питания вынесена в переднюю часть, как и ШИМ-контроллер.
Что касается элементной базы, то, как уже упоминалось, она соответствует концепции Super Alloy Power и включает исключительно качественные компоненты: твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные твердотельные конденсаторы.
Печатная плата оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания.
За его управление отвечает ШИМ-контроллер uP1608TK.
Графический процессор представлен GPU с маркировкой Nvidia GM206-300-A1, произведенным по 28 нм техпроцессу в марте 2015 года.
Четыре микросхемы памяти с маркировкой Samsung K4G41325FC-HC28 составляют общий объем видеопамяти, равный 2048 Мбайт. Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
Тестирование видеокарт ASUS GeForce GTX 960 Turbo и ASUS GeForce GTX 960 DirectCU II Black Edition проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.1.1.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – на отметке 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Обе модели поставляются с неплохим заводским разгоном, другого от компании ASUS ждать и не приходится – на современном рынке необходимо прибегать ко всем ухищрениям, чтобы завоевать симпатии пользователей. И данный ход не исключение.
Частота видеоядра ASUS GeForce GTX 960 Turbo изначально повышена – с 1127 МГц (в режиме Boost – 1178 МГц) до 1190 МГц (Boost – 1253 МГц) при рабочем напряжении 1.200 В; частота памяти осталась нетронутой – 1753 МГц.
В режиме простоя тестируемый образец понижает частоты до 135/202 МГц. При скорости вращения крыльчатки радиального вентилятора 1100 об/мин температура графического процессора держится на отметке 29-31°C. Уровень шума низкий.
Создадим игровую нагрузку популярным тестом Heaven Benchmark 4.0 с максимальными настройками графики и посмотрим, как поведет себя система.
Технология GPU Boost обеспечила работу GPU при частоте ядра 1354 МГц. По показаниям тахометра обороты вентилятора возросли несильно, составляя 1500 об/мин, при этом температура поднялась до 71°C – это хороший результат для подобного класса систем охлаждения. Уровень шума был ниже среднего. Можно говорить о том, что производитель предусмотрел возможность настроить схему управления СО под себя.
Но запустим стресс-тест. Здесь заложенным алгоритмам приходится стараться уже на полную силу, чтобы не провалить испытание. После определенного промежутка времени температура GPU зафиксировалась на отметке 78°C, уровень шума остался прежним.
Задание пройдено, за тем лишь исключением, что производительность снизилась, стоит обратить внимание и на более низкое напряжение. Если для 1215 МГц по ядру в режиме Boost хватает всего 1.05 В, то если зашить в BIOS правильные значения, можно добиться более низкого тепловыделения видеокарты.
Переходим к разгону, и как всегда на первом этапе задействуем лишь Power Limit. Несмотря на то, что можно выставить всего 107%, повысить частоты удалось до неплохих значений – ядро работало при частоте 1370 МГц, память – 2040 МГц. В приложениях фиксировалась отметка на уровне 1534 МГц – результат отнюдь не рекордный, но очень высокий.
К номинальному напряжению можно выставить +50 мВ, что в паре с низким Power Limit не позволило разогнать видеокарту еще сильнее: она снижала напряжение для удержания энергопотребления на достаточном уровне, и этого не хватало для стабильной работы. Если править BIOS, то можно добиться более серьезного результата.
Переходим ко второй участнице. От ASUS GeForce GTX 960 DirectCU II Black Edition мы ждем более впечатляющих результатов – массивная система охлаждения и качественная база должны сказать свое слово. Заводской разгон для ядра составляет 1279 МГц (Boost – 1342 МГц), частота памяти осталась эталонной – 1753 МГц. Рабочее напряжение то же – 1.200 В.
После нагрузки частоты снижаются до формулы 135/202 МГц, температура GPU опускается до 30°C.Что удивительно, даже в простое вентиляторы вращаются при 1300 об/мин. Ожидался если не пассивный режим, то хотя бы 700-900 об/мин. Здесь есть к чему стремиться, и, надеюсь, в следующей версии BIOS это поправят. Несмотря на это, уровень шума очень низкий.
Ах да, чуть не забыл. Любителям теории заговоров, что именитые производители отбирают лучшие GPU, понравится тот факт, что на обеих моделях значения показателей ASIC Quality выше среднестатистических – 75.0% и 76.6% соответственно.
И снова прибегнем к услугам Heaven Benchmark 4.0. По завершении теста максимальная температура фиксируется на отметке 58°C – до результатов Inno3D iChill GeForce GTX 960 Ultra еще далеко, но другие конкуренты остались позади.
Что касается частоты ядра, то она уверенно держится на 1443 МГц, а вентиляторы раскрутились до 1350 об/мин – их обороты почти не изменились по сравнению с режимом 2D.
Но что будет, если запустить MSI Kombustor? Практически полное отсутствие падения производительности, чего не скажешь о напряжении (ну здесь уж точно можно править BIOS под себя), смешные по меркам современных GPU 65°C и 1550 об/мин кулера. Быстрее, тише, холоднее, и все это про ASUS GeForce GTX 960 DirectCU II Black Edition.
Один из любимых этапов – разгон. Задействуем лишь Power Limit и посмотрим, что из этого выйдет. Значение в 110% рекордным не назовешь, но добиться своих 1380 МГц мне удалось, а благодаря GPU Boost в приложениях была достигнута частота 1544 МГц.
Правда, было одно «но»: видеопамять «капризничала» и стабильность определялась с трудом. Как и для многих GeForce GTX 960, пришлось искать такие значения, которые удовлетворяли бы и частоте ядра, и памяти. Проще говоря, видеопамять могла работать и при 2065 МГц, но тогда ядро – не выше 1350 МГц. Была и обратная зависимость – если пожертвовать значением Memory, лучше гонится GPU.
Дальше интереснее. Все те же +50 мВ, но от них был прок: лишние 30 МГц по ядру и 1573 МГц в Heaven Benchmark 4.0. Один из лучших результатов.
Теперь приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения ASUS GeForce GTX 960 Turbo.
При автоматическом регулировании температура графического процессора находится на комфортном уровне, чего не скажешь о подсистеме питания, лишенной термодатчика (убранного несколько поколений видеокарт назад самой Nvidia). Значения в пределах допустимых, мосфеты рассчитаны на большие цифры, но понижать скорость вращения радиального вентилятора ниже 1400 об/мин я бы не стал, так как мощности его воздушного потока может уже не хватить.
График зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения ASUS GeForce GTX 960 DirectCU II Black Edition.
Тут ситуация совершенно иная: даже при минимальных оборотах СО последняя справляется со своей задачей на ура. Беспокоиться здесь не о чем, остается лишь пересмотреть лидера в итоговом зачете GeForce GTX 960, на место которого стремится ASUS GeForce GTX 960 DirectCU II Black Edition.
График энергопотребления всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Графический процессор GM206 вышел не таким прожорливым, поэтому не стоит удивляться столь невысоким значениям. Добавление второй видеокарты в SLI поднимает потребление системы всего до 265 Ватт, но это уже другая история.
Преимущества и недостатки видеокарты ASUS GeForce GTX 960 Turbo.
Плюсы:
Минусы:
Уже давно компании-партнеры Nvidia не создавали нереференсных вариантов с радиальным вентилятором. Да, у такой конструкции есть как свои плюсы, так и минусы, но все же число первых больше. ASUS GeForce GTX 960 Turbo понравится не только владельцам корпусов, где желательны модели подобного класса, но и моддерам, собирающим ПК в единой цветовой гамме. Особенно, если вспомнить, что на рынке белых видеокарт раз-два и обчелся.
Но на этом с линейкой Turbo мы еще не закончили, и у нас есть, чем удивить вас в будущем.
Преимущества и недостатки видеокарты ASUS GeForce GTX 960 DirectCU II Black Edition.
Плюсы:
Минусы:
ASUS GeForce GTX 960 DirectCU II Black Edition – одна из лучших моделей линейки GeForce GTX 960, из числа представленных на рынке и рассмотренных нами ранее. Хороший разгонный потенциал графического ядра, низкие показатели уровня шума и температуры делают ее неплохим выбором при покупке. По сути, данная версия способна на равных конкурировать с ускорителем MSI GeForce GTX 960 Gaming 2G.
