Несмотря на прошедшее с момента анонса GeForce GTX 970 время, рынок нереференсных моделей продолжает насыщаться. Производители стараются завлечь пользователей оригинальными системами охлаждения, либо уменьшенными версиями графических ускорителей.
Благодаря нашему партнеру – компании Регард, мы рассмотрим две по-своему уникальные видеокарты, разработчики которых, к слову, несколько поспешили с реализацией их в «металле».
Да, оба героя обзора не обошлись без замечаний, но все же это интересные модели. Итак, перед вами вариант Gigabyte GeForce GTX 970 с приставкой «Mini» и наследник фирменной системы охлаждения Inno3D HerculeZ 2000 – GeForce GTX 970 HerculeZ X2.
Полное название: Gigabyte GeForce GTX 970 Mini 4GB, код производителя: GV-N970IXOC-4GD.
Модельный ряд видеокарт Gigabyte пополняется каждый год (ну или почти каждый) новыми графическими решениями, но вот их дизайн упаковок не менялся уже очень давно.
Gigabyte GeForce GTX 970 Mini поставляется в коробке небольших размеров, полиграфия которой сводится к черному цвету с изображением кибернетического глаза. На правой части разместился логотип технологии Flex Display, которая позволяет подключить до четырех мониторов одновременно. Нашлось местечко и для надписи «OC Version», и для краткого перечня поддерживаемых технологий.
На обратной стороне, наоборот, свободного пространства просто не осталось: все буквально исписано информацией.
Производитель отмечает компактность своего решения и примененную систему охлаждения, которая позволяет устанавливать видеокарту на материнские платы mini-ITX с шириной всего 17 см.
Раскрывается схема подключения мониторов Flex Display (с наглядным пособием, какие разъемы могут быть задействованы) и приводится краткий перечень основных характеристик на различных языках.
Мелким желтым шрифтом написаны системные требования из одного-единственного пункта – блок питания с мощностью не менее 400 Вт.
Внутри упаковки скрывается черная коробка из толстого картона с логотипом Gigabyte.
В ней под крышкой в пакете-антистатике размещен графический ускоритель, уложенный между листами плотной бумаги.
Комплект поставки скуден. В него входит:
Видимо, разработчики Gigabyte тоже решили поучаствовать в освоении сегмента графических ускорителей, рассчитанных на установку в ПК на базе mini-ITX.
К слову, теперь участников стало больше, и в будущем мы увидим более интересные модели. Так, во время написания данного материала выяснилось, что к компании производителей решений «для HTPC» присоединяется Zotac.
Видеокарта Gigabyte GeForce GTX 970 Mini, как и ее младшая сестра, получила компактные размеры. Длина новинки составляет 170 мм, ширина не превышает 109 мм, в корпусе она перекроет два слота расширения.
По центру расположен лишь один вентилятор типоразмера 90 мм, за которым просматривается радиатор с продольным расположением ребер и тремя тепловыми трубками.
На обратной стороне печатной платы инженеры разместили четыре микросхемы памяти (из восьми) производства Samsung и ШИМ-контроллер.
Для вывода изображения на Gigabyte GeForce GTX 970 Mini предусмотрен следующий набор интерфейсов:
Такой выбор портов является наиболее универсальным, потому что позволяет подключать большинство современных мониторов или телевизоров без использования адаптеров. Отметим, что он перекочевал от старшей модели Gigabyte GV-N980G1 Gaming-4GD.
Поддерживаются следующие разрешения:
Компактные размеры совсем не означают детский аппетит. Энергопотребление эталонной Nvidia GeForce GTX 970 равно 145 Вт, модель производства Gigabyte недалеко от нее ушла. Правда, разработчики данный параметр никак не комментируют.
Для экономии места на печатной плате привычные два шестиконтактных разъема были заменены одним восьмиконтактным. Для соответствующего подключения в комплекте поставки присутствует переходник для блока питания.

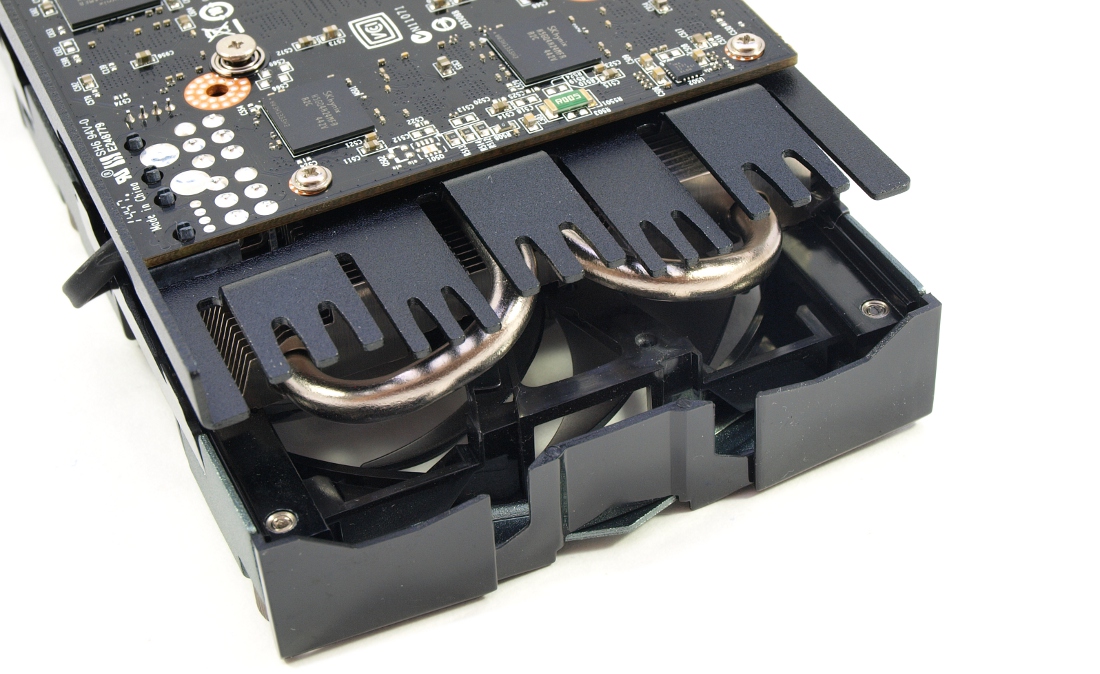

Сбоку отчетливо видна конструкция системы охлаждения у основания с применением стяжки из двух болтов и гаек.
С другой стороны отметим три изогнутые тепловые трубки, которые не выступают за край печатной платы. Благодаря этому сохраняется компактность.
Для реализации фирменной технологии Nvidia SLI видеокарта оснащена двумя соответствующими разъемами для соединения с помощью мостиков в единый тандем для обработки графических эффектов.
Конечно, у продвинутого пользователя ничего лишнего не бывает, но у меня возникает вопрос: будут ли коннекторы столь актуальны? Ведь в тесной системе двум видеокартам будет сложно развернуться, да и подобные затеи мало востребованы в HTPC.
Модель Gigabyte GeForce GTX 970 Mini оснащена интересной и компактной системой охлаждения. Для ее демонтажа необходимо открутить четыре подкрученных винтика в области графического процессора и два обычных – около подсистемы питания, ближе к задней панели с видеовыходами.
Инженеры использовали три тепловых трубки, из которых две 8 мм и одна центральная 6 мм. Они полностью накрывают графический процессор.
Основание было расширено, чтобы через термопрокладки контактировать с четырьмя микросхемами памяти.
Пластмассовый кожух СО ничем выдающимся выделиться не может: ни рисунком, ни наклейкой.
Крепится он непосредственно к радиатору с помощью маленьких винтиков.
Из понятных соображений новинка оборудована одним-единственным вентилятором типоразмера 90 мм. Он представлен фирмой Power Logic и относится к моделям линейки PLA09215S12H, которыми оснащаются все видеокарты Gigabyte серии GeForce GTX 900.
Его характеристики 12 В и 0.55 А, построен он на подшипнике скольжения (Sleeve Bearing), что обещает низкий уровень шума в процессе работы. Однако их традиционный недостаток – меньший срок службы в сравнении с другими типами подшипников.
Под всеми навесными элементами скрывается сердце любой системы охлаждения видеокарт – радиатор.
Он набран из 47 алюминиевых пластин, пронизанных тремя тепловыми трубками U-образной формы.
Его высоту и длину вы можете оценить по фотографии, представленной ниже.
За охлаждение подсистемы питания отвечает основание, которое является продолжением пластин этой части радиатора. Контакт с элементами происходит через светло-серую термопрокладку.
В целом система охлаждения новинки проста и выполнена по классическим канонам: ни испарительной камеры, ни других современных нововведений мы здесь не встретим.
Отдельным моментом стоит отметить укороченную оригинальную печатную плату видеокарты. Ее размеры сопоставимы с материнскими платами mini-ITX, поэтому применяется плотный монтаж навесных элементов, особенно это касается обратной части.
Элементная база соответствует концепции Ultra Durable VGA, она набрана исключительно из качественных комплектующих: японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.

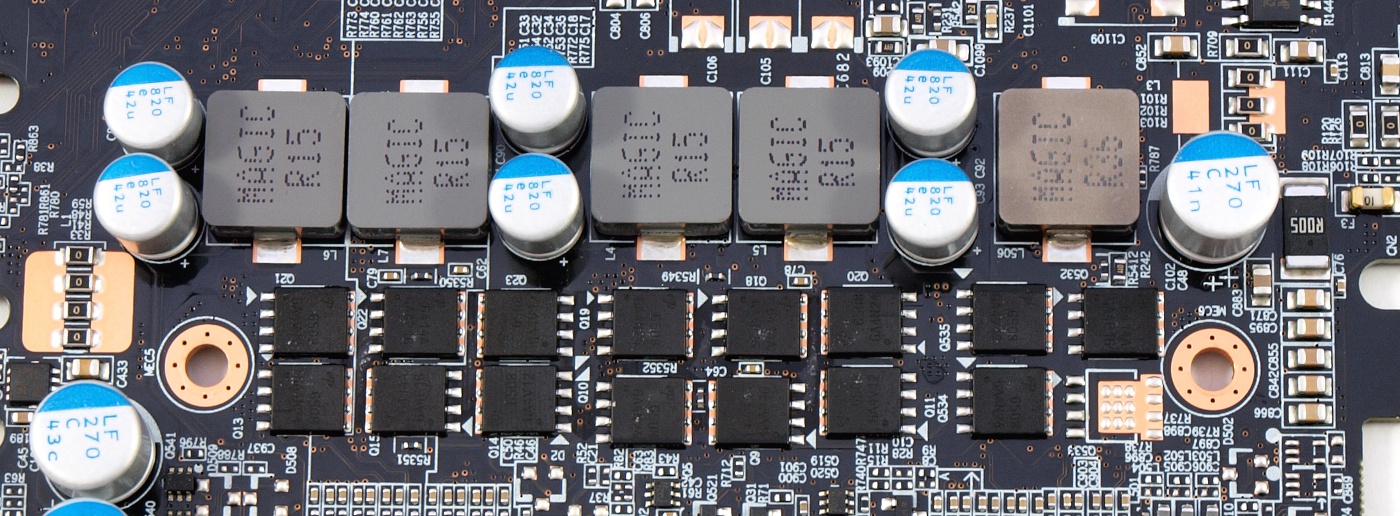

Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять. Жаль, что она урезана и не соответствует полноценным моделям, где ставят «6+2».
Кстати, подсистема питания реализована на цифровом ШИМ-контроллере NCP5392P производства компании ON Semiconductor.
Сердцем данной модели выступает графический процессор GM204-200-A1, выпущенный в начале сентября 2014 года.
На плате распаяно восемь микросхем видеопамяти производства Samsung, маркировка K4G41325FC-HC28. Шина обмена данных – 256 бит, объем – 4096 Мбайт.
Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
Полное название: Inno3D GeForce GTX 970 OC 4GB HerculeZ X2, код производителя: N97V-1SDN-M5DSX.
В отличие от своего оппонента, видеокарта Inno3D GeForce GTX 970 HerculeZ X2 поставляется в коробке, лицевая часть которой раз за разом претерпевает графические изменения. Лишь логотип компании и наклейки с 3DMark позволяют ее идентифицировать на полках магазинов.
Противоположная сторона отведена под перечень новых функций и технологий на различных языках, включая русский.
По классическому сценарию центральная часть отдана изображениям современных видеоигр и описаниям достигнутых высот в плане уровня производительности, качества графики и игрового процесса. Конечно же, при использовании GeForce GTX 970.
Нашлось место и списку системных требований, где на главное место ставится блок питания мощностью не менее 500 Вт с поддержкой двух шестиконтактных коннекторов.
Внутри прячется обычная картонная коробка без опознавательных знаков и символов о защите экологии, чем раньше отмечалась продукция Inno3D.
Под крышкой скрывается видеокарта, помещенная в пакет-антистатик и лист бумаги, закрепленная между двумя поролоновыми вставками.
Что любопытно, комплект поставки просто «валяется» на дне коробки, перекатываясь с места на место. При транспортировке возникает ощущение, что от графического ускорителя что-то отломалось и теперь вот таким образом дает о себе знать.
К слову, здесь можно найти:
И краткое руководство по блокам питания с рекомендуемой мощностью для каждой модели видеокарты, находящейся на вооружении у производителя.
Графический ускоритель Inno3D GeForce GTX 970 HerculeZ X2 выглядит довольно знакомо. И правда, многие узнают в нем модель прошлых лет – Inno3D GTX 760 HerculeZ 2000s 2Gb, которая побывала в лаборатории ранее.
Изменения есть, хоть их и немного. Видеокарты компании Inno3D, в частности с предустановленной системой охлаждения HerculeZ, выделяются на фоне остальных декоративными вставками с использованием шестигранных винтов и металлических накладок.
Всю лицевую часть закрывают достаточно крупные вентиляторы типоразмера 90 мм, за которыми проглядывается радиатор с поперечным расположением пластин.
Обратная сторона раскрывает все нюансы новинки – использование укороченной печатной платы с выступающей пластиной системы охлаждения в виде «лапок» разной длины.
Стоит отметить, что в ассортименте компании появилась модель с более компактной СО, что позволяет ей конкурировать с Gigabyte GeForce GTX 970 Mini в сегменте HTPC.
Для вывода изображения на видеокарте предусмотрен следующий набор интерфейсов:
Поддерживаются следующие разрешения:

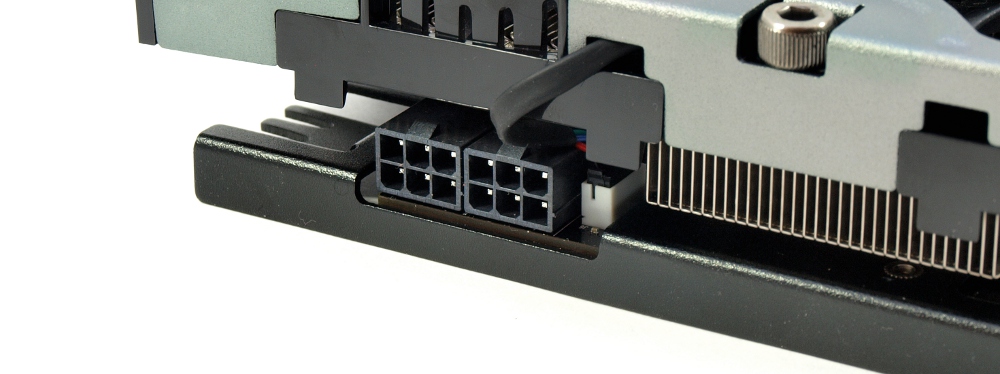

Дополнительное питание реализовано с помощью двух шестиконтактных разъемов на краю печатной платы. Значение TDP производитель приравнял к 145 Вт, что сопоставимо с эталонной версией. К минусам можно отнести расположение защелок вблизи с кожухом СО, что затрудняет отключение проводов.
Что касается пластины, участвующей в отводе тепла от микросхем памяти и выступающей за край печатной платы, то разработчики поступили обдуманно: во время прохождения тестов был замечен высокий ее нагрев.
На месте и два коннектора Nvidia SLI, которые позволяют объединить до трех графических ускорителей в единый тандем.
В большинстве своем системы охлаждения видеокарт при демонтаже не несут такой опасности повредить навесные элементы или замкнуть контакты, как это может произойти на Inno3D GeForce GTX 970 HerculeZ X2.
Смотрите сами: рядом с верхним правым винтиком в опасной близи расположился маленький конденсатор, который легко сбить отверткой или концом пружины при выворачивании, у верхнего левого находится контакт пустующего конденсатора, который можно замкнуть пружинкой, задев его и включив адаптер. Так что будьте внимательны и осторожны.
После проделанной операции можно ближе познакомиться с системой охлаждения.
Как и на модели Inno3D GTX 760 HerculeZ 2000s 2Gb, здесь применяется двухсекционный радиатор.
В его основании размещена медная никелированная вставка, спаянная с двумя шестимиллиметровыми тепловыми трубками.
Для снятия кожуха воспользуемся специальным ключиком из комплекта поставки, которым выкручиваем шесть винтов по периметру конструкции.
Как оказалось, декоративные металлические вставки нужны больше для красоты, чем для эффективности СО.
Без них система охлаждения выглядит совсем «голой» и не комильфо.
Вентиляторы крепятся к двум салазкам, расположенным вдоль радиатора, с помощью четырех защелок на каждой. К слову, они отлиты из очень хрупкой пластмассы, которая плохо гнулась. Возникала даже боязнь отломать их.
После нескольких нервных минут операция была выполнена, и вот что предстает перед нами.
Вентиляторы соединены между собой лишь единым проводом, идущим к 4-pin коннектору. Они представлены фирмой ColorFul, модель CF-12915S, характеристики 12 В и 0.35 А.
Как и говорилось ранее, двухсекционный радиатор пронизан двумя никелированными трубками диаметром 6 мм каждая.
Конструкция построена не лучшим образом, ведь теплу приходится преодолевать большое расстояние, прежде чем оно попадет на пластины. К тому же у подобной сборки польза второй секции вообще сводится к нулю.
Высоту радиатора вы можете оценить по фотографии, представленной ниже.
За охлаждение подсистемы питания отвечает единая пластина, контактирующая к тому же и с микросхемами памяти через резиновые термопрокладки.
Оребрения здесь никакого нет, так что полезная площадь минимальна, за исключением «лапок», свисающих с края печатной платы.
Стоит отметить не самый лучший прижим к мосфетам, несмотря на два крепежных отверстия, расположенных по диагонали.
Отдельно расскажу, как я собирал данное «чудо» инженерной мысли. Во-первых, салазки никак не крепятся к радиатору, и их приходится держать одновременно с устанавливаемыми вентиляторами. Во-вторых, защелки вертушек очень тугие, что сильно осложняло проделываемую операцию.
Стоит отметить, что никаких засечек или пометок на радиаторе нет, поэтому после сбора и установки СО на видеокарту оказалось, что я ошибся на 2 мм и всю конструкцию надо пересобрать. Мою реакцию лучше всего опишет картинка.
Инженеры Inno3D не стали изобретать велосипед и использовали печатную плату уже знакомой нам GeForce GTX 760 HerculeZ 2000s со всеми ее недостатками, которая в свою очередь досталась ей от референсной модели GeForce GTX 760. Такая вот унификация.
Поэтому здесь используется подсистема питания, построенная по схеме «4+2», где четыре фазы отводится на графическое ядро и две – на память. Она управляется ШИМ-контроллером NCP5392P производства компании ON Semiconductor.
В основе видеокарты лежит графический процессор Nvidia GM204-200-A1, произведенный по 28 нм техпроцессу в начале декабря 2014 года.
На плате распаяны восемь микросхем памяти по 512 Мбайт каждая производства SKhynix с шиной обмена данных 256 бит, что дает общий объем памяти в 4 Гбайта.
Паспортная частота составляет 1753 МГц (эффективная частота 7012 МГц).
Тестирование видеокарт Gigabyte GeForce GTX 970 Mini и Inno3D GeForce GTX 970 HerculeZ X2 проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась утилита MSI Afterburner v4.1.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Обычно в своих материалах я придерживаюсь следующей последовательности разделов: стандартные частоты, разгон, исследование потенциала системы охлаждения. Но этот обзор будет исключением, и чтобы вы уловили суть моих мыслей, проделаем все этапы в обратной последовательности.
И начнем мы с фотографий зон температур печатной платы во время 20-минутной игровой нагрузки, создаваемой прогонами программы Heaven BenchMark v4.0.
Gigabyte GeForce GTX 970 Mini
Как вы можете заметить, инженеры Gigabyte недооценили мощь и нагрев подсистемы питания своего детища, поэтому температура отдельных элементов достигает 100°C. Конечно, с одной стороны, они рассчитаны на подобные значения, но эти результаты получены в большом и проветриваемом корпусе Cooler Master HAF 922, а что будет в тесном HTPC?
Отдельно отметим температуру графического процессора с обратной стороны печатной платы. Запомните цифру в 74°C, мы к ней еще вернемся.
Inno3D GeForce GTX 970 HerculeZ X2
В свою очередь модель Inno3D вызывает недоумение, хотя другого от плоской пластины, еле контактирующей с элементами, ждать не стоило. И вентиляторы, раскрученные в полную силу, не спасают положение, поэтому затея с разгоном отпадает сама собой.
Создается впечатление, что инженеры компании так спешили с выпуском этой видеокарты, что даже не проводили должные и необходимые тесты.
Исследование потенциала системы охлаждения
Переходим теперь к основной цели раздела. Первым делом исследование возможностей СО проводилось в автоматическом режиме работы со снятием значений температуры и уровня шума. На графиках присутствуют результаты всех протестированных ранее по данной методике видеокарт GeForce GTX 970. В будущем эта база будет дополняться.
Температура в простое.
Температура в простоеСкорость вращения вентиляторов (во всех случаях в скобках указаны проценты от максимума по данным программного мониторинга).
Обороты вентиляторовНагрузка осуществлялась тремя прогонами в Heaven Benchmark 4.0, затем фиксированную максимальную отметку температуры и оборотов вентиляторов заносили на графики. Значения шума приведены на отдельном графике.
Температура под нагрузкойПод нагрузкой показатели многих моделей выравниваются на отметке в 73°C, поскольку это значение является отправной точкой для эталонной версии GeForce GTX 970 для повышения оборотов вентиляторов и снижения напряжения. Кроме видеокарты Zotac, получившей BIOS с другими значениями, и модели Inno3D, вентиляторы которой слишком поздно вступают в дело.
На фоне впечатляющей Gigabyte GeForce GTX 970 G1 Gaming видеокарта Gigabyte с приставкой Mini выступает еще лучше при тех же условиях тестирования! Эффективная СО? Не думаю. Вероятнее всего, термодатчик занижает показания температуры графического процессора, ведь с другой стороны платы достигается 74-75°C. Проще говоря, разница составляет в среднем 12-14°C, что отличается от других моделей с их 2-5°C. Может быть, все дело в неисправном термодатчике или некорректном снятии показаний.
Данные по скорости вращения вентиляторов.
Обороты вентиляторовНа этапе максимально достигнутого разгона результаты температур сильно разнятся из-за того, что у некоторых моделей пришлось вмешаться в алгоритм управления вентиляторами. В противном случае происходит банальный перегрев подсистемы питания, несмотря на некритические значения температур графического процессора.
Итак, Inno3D GeForce GTX 970 HerculeZ X2 выбыла из гонки, а у Gigabyte GeForce GTX 970 Mini при 100% оборотов вентилятора продолжается череда впечатляющих результатов.
Данные по скорости вращения крыльчаток вентиляторов.
Обороты вентиляторовГрафик зависимости температуры и шума от оборотов вентилятора системы охлаждения Gigabyte GeForce GTX 970 Mini.
Тестирование было прекращено из-за высокого нагрева подсистемы питания, температура которой превышала 110°C.
Аналогичные показатели снимались с видеокарты Inno3D GeForce GTX 970 HerculeZ X2. График зависимости температуры и шума от оборотов вентиляторов системы охлаждения.
И в этом случае тест завершался при достижении подсистемой питания температур в 110°C и выше.
Теперь, когда вам известна температура подсистемы питания обеих видеокарт, вы поймете, почему в одном случае мне пришлось отказаться от разгона, а в другом принудительно установить обороты вентилятора на 100%.
Несмотря на скромные размеры, разработчики наделили свою модель заводским разгоном и гордо написали «OC Version». Тактовая частота ядра была повышена с 1050 МГц до 1076 МГц (в режиме Boost – с 1178 МГц до 1216 МГц) при напряжении 1.2 В, видеопамять функционирует при эталонных 1753 МГц.
В режиме без нагрузки частоты понижаются до 135/162 МГц, температура графического процессора составляет 32°C, вентилятор работает при минимальной скорости вращения крыльчатки 1200 об/мин, создавая низкий уровень шума.
В 3D видеокарта начинает в скором времени снижать частоту и напряжение, достигая вместо 1291 МГц и 1.2 В отметок 1240 МГц и 1.112 В соответственно. Вентилятор раскручивается до 1750 об/мин; уровень шума ниже среднего при температуре GPU 62°C.
Желание испытать счастья с разгоном оказалось сильнее, ведь при 100% удалось сбить температуру подсистемы питания до 92°C, что давало надежды хоть на какой-то стабильный разгон.
После повышения Power Limit до максимума были достигнуты частоты ядра 1261 МГц (Boost – 1401 МГц) и памяти 2033 МГц.
Повышение напряжения на +37 мВ позволило прибавить 25 МГц и 20 МГц соответственно. В целом очень скромный результат на фоне остальных участников, но не будем забывать о сложностях и ограничениях при разработке, с которыми столкнулись инженеры при выпуске данной модели. Высоких достижений здесь не стоило ждать с самого начала.
Модель производства Inno3D также может похвастать заводским разгоном: до 1089 МГц по ядру (Boost – 1228 МГц) при 1.212 В. Частота памяти без изменений – 1753 МГц.
В простое видеокарта сбрасывает частоты до 135/162 МГц. Вентиляторы работают при минимально возможных 1100 об/мин, уровень шума низок.
Под нагрузкой благодаря технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1266 МГц. Однако после преодоления барьера в 74°C Inno3D GeForce GTX 970 HerculeZ X2 начала снижать и GPU Core Clock, и напряжение (с 1.212 В до 1.187 В) с целью сохранить определенный баланс в системе. Но это получалось с трудом.
Несмотря на то, что частота ядра все еще выше отметки Boost, температура графического процессора достигает 78°C. Вентиляторы при этом работают при 1800 об/мин, но за счет их низкопрофильности уровень шума средний, комфортный для продолжительной работы за ПК.
Выкручивание вентиляторов на 100% не помогало сбить температуру с подсистемы питания, поэтому затеи с разгоном были оставлены, тем более что видеокарта начинала сразу же уходить в троттлинг. Поэтому посмотрим на другие цифры.
На графиках ниже представлен уровень потребляемого электричества всего стенда в зависимости от частот видеокарт, Ватт.
Модель Gigabyte GeForce GTX 970 Mini на данный момент является первым в своем роде продуктом, сумевшим обойти оппонентов на базе GeForce GTX 760 / GTX 960 и показать более высокий уровень производительности. Конечно, с ростом популярности компактных игровых систем с дискретной графикой спрос на небольшие, но мощные графические ускорители растет, и видеокарта Gigabyte на фоне полноразмерных моделей выглядит фаворитом.
Скромный по современным меркам заводской разгон комментировать не будем, а вот на системе охлаждения с невысоким уровнем шума стоит заострить внимание. С одной стороны, ее компактность и приемлемые акустические характеристики не могут не радовать. С другой – настораживает высокий нагрев подсистемы питания, а также непонятная ситуация с температурой графического процессора, поскольку показания, считываемые термодатчиком и прибором, разнятся.
Что касается видеокарты Inno3D GeForce GTX 970 HerculeZ X2, то рассмотренный экземпляр оставил не самое лучшее впечатление. Ему не удалось ни выделиться на фоне остальных, ни полностью пройти наши тесты. Возможно, причина кроется в тестовом образце. С учетом низкой стоимости модели Inno3D ее лучше использовать в паре с водоблоком, ведь тогда она смотрится уже интереснее. Хотя с моей точки зрения лучше рассмотреть другие варианты.
Плюсы Gigabyte GeForce GTX 970 Mini:
Минусы видеокарты:
Плюсы Inno3D GeForce GTX 970 HerculeZ X2:
Минусы видеокарты:
Выражаем благодарность:
