Лаборатория Overclockers.ru продолжает знакомить читателей с продукцией фирмы Corsair – компании, известной многим пользователям благодаря своим моделям корпусов и прочего.
К нам на тестирование попал Corsair Carbide Air 240, вышедший осенью 2014 года и входящий в линейку Carbide Series. Данная серия позиционируется производителем как «Корпуса, предоставляющие пользователю все нужные передовые технологии и ничего лишнего».
Рассматриваемая модель – младшая сестра Carbide Air 540, она наделена все тем же «кубическим» дизайном, но отличается уменьшенными габаритами и поддержкой материнских плат microATX и Mini-ITX (Air 540 поддерживает платы вплоть до E-ATX включительно). Сегодня, в свете глобальной минимизации, многие пользователи предпочитают именно компактные решения. А наш гость – весьма интересный в этом плане продукт.
Особенностью героя обзора является двухъобъемная внутренняя конструкция – разделенные верхний и нижний отсеки. В одном размещается основное «железо», в другом – блок питания и накопители. Кроме того, корпус наделен большим прозрачным акриловым окном и может размещаться в двух положениях (также окном вверх). Наконец, производитель заявляет о продвинутой системе охлаждения и возможности установки нескольких радиаторов СЖО.
Начнем обзор, как обычно, с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Corsair Carbide Air 240 упакован в картонную коробку (по форме близкую к кубу) средних габаритов: 470 х 345 х 380 мм (Д х Ш х В). Замеренная масса брутто составила 6.2 кг.
Оформлена упаковка в типичном для компании стиле: в качестве материала используется неокрашенный картон, на котором нанесено большое количество различной информации. Так, на лицевой стороне приведено изображение корпуса и его модель, а также основные конструктивные фишки, в том числе на русском языке.
На обороте можно ознакомиться со строением новинки Corsair, на боковинах – с дополнительными картинками корпуса и ТТХ. Для переноски коробки предусмотрены ручки-вырезы по бокам.
Внутри Carbide Air 240 стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами.
Аксессуары обнаружились внутри корпуса в картонной коробочке. Набор скромный, включает лишь необходимые приспособления для сборки ПК. Разные типы винтов расфасованы в отдельные пакеты.
Есть руководство, написанное, в том числе на русском языке. Оно простое и малоинформативное, и сделано в виде сложенного вчетверо листа. Показан лишь корпус в разборе с указанием отдельных частей и комплект поставки.
Последний включает:
Corsair Carbide Air 240 выпускается в двух цветовых вариантах: Black и Arctic White. Первый полностью черный снаружи, второй отличился ярко-белым цветом. В каждом случае предусмотрены модификации с прозрачным акриловым окном. На тестирование прибыл Arctic White.
Герой обзора выполнен в форм-факторе Mini-Tower. Его габариты при размещении акриловым окном в левую сторону (далее корпус будет использоваться только в таком положении): 260 мм в ширину, 320 мм в высоту и 397 мм в глубину. Масса нетто – 5.6 кг.
Carbide Air 240 получил строгий дизайн в виде куба, чуть вытянутого в глубину, в котором действительно нет ничего лишнего. Первым делом в глаза бросаются широкие вентиляционные прорези, расположенные на фронтальной и верхней панелях. Из-за них в дизайне продукта прослеживается «радиаторный» акцент. В целом, симпатичное решение.
Материал изготовления – холоднокатаная сталь SECC толщиной ~0.6 мм. Это касается как шасси корпуса, так и боковых панелей. Последние окрашены белой краской, гладкой на ощупь.
Присутствует и пластик – из него изготовлены накладные фронтальная, верхняя и нижняя панели. Все три легко демонтируются.
Верхняя панель оборудована большой вентиляционной решеткой, с проложенной изнутри мелкоячеистой съемной сеткой. Панель съемная, прикручена парой винтов с накатанной головкой и снимается сдвигом назад.
На фронтальной панели, помимо вентиляционных щелей, центр которых украшен логотипом производителя, расположены кнопки включения и перезагрузки, два порта USB 3.0 (подключение внутренним разъемом) и стандартный набор аудиогнезд mini-jack 3.5 мм (только HDA). Все органы соответствующе подписаны.
Сигнализатором питания служит вмонтированный в кнопку включения светодиод, при работе ПК испускающий белый свет. Индикатор работы накопителей расположен левее, с аналогичным свечением.
Фронтальная так же, как и верхняя панель, является съемной и удерживается с внутренней стороны на четырех защелках. А на левой боковине расположено прозрачное акриловое окно квадратной формы, занимающее почти всю площадь панели. Оно выполнено заподлицо, какие-либо винты или заклепки отсутствуют. Вентиляция здесь не предусмотрена.
Правая боковина несет в своем конструктиве большую вентиляционную решетку, занимающую всю нижнюю половину. С наружной стороны она оборудована противопылевым фильтром в виде мелкоячеистой сетки, а также магнитным креплением, и с легкостью извлекается.
Снимаются обе боковые панели сдвигом назад, а удерживается каждая парой винтов с накатанной головкой, которые прочно вмонтированы в панель (потеря им не грозит).
Тыловая сторона, скажем так, выглядит необычно.
Она занята слотами расширения в количестве четырех штук (заглушки слотов перфорированные, съемные). Над ними расположен пустой вырез под I/O-панель материнской платы и справа от него – два посадочных места для 80 мм вентиляторов.
С левой стороны панели находится отсек для блока питания и вентиляционная решетка, которая (в теории) предназначена для вентиляции накопителей. Вентилятор здесь не предусмотрен, решетка снимается (прикручена винтом с накатанной головкой), открывая доступ к корзине для HDD, которые устанавливаются здесь же, с наружной стороны тыловой панели.
Четыре ножки для корпуса потребуется установить самому пользователю. Они самоклеящиеся, сделаны из жесткой резины, и наклеиваются либо с нижней стороны, либо со стороны правой боковины, смотря в каком положении планируется эксплуатировать системный блок.
Дно корпуса также наделено большой вентиляционной решеткой, которая по строению ничем не отличается от фронтальной или верхней. Панель съемная, прикручена парой винтов с накатанной головкой и снимается сдвигом назад.
Внутренняя часть Corsair Carbide Air 240 разделена на два отдельных отсека перегородкой, выполняющей функцию поддона материнской платы. Это грамотное решение, позволяющее отделить отсек с нагретым «железом», где располагается видеокарта, процессор и системная плата, от менее нагретого отсека с блоком питания и накопителями. Помимо этого, увеличивается жесткость конструкции.
На перегородке предусмотрено шесть обрезиненных отверстий для прокладки кабелей. Такое количество обычно не свойственно компактным корпусам, поэтому в случае с Carbide Air 240 это можно отнести к плюсам.
Впечатляет и огромных размеров вырез для доступа к крепежной крестовине кулера CPU, последний может быть высотой до 120 мм. Поскольку за поддоном есть много свободного места, все провода удастся там разместить без проблем.
Материнская плата устанавливается на стандартные шестигранные стойки, уже вкрученные в поддон. Центральная стойка – центрирующая. Поддерживаются форматы microATX и Mini-ITX. Карты расширения поддерживаются длиной до 290 мм, а их крепление безвинтовое, устройства крепко прижимаются тыловой защелкой (можно прикрутить и винтами).
Что касается видеокарты, то при выборе следует быть осторожным. Слишком «высокие» графические ускорители могут не влезть. Желательно, чтобы он был в высоту не больше ~20 мм от «референса».
Блок питания размещается с обратной стороны поддона, в правом отсеке. Он располагается на резиновых подставках в вертикальном положении вентилятором в сторону боковины.
Длина блока питания может быть до 240 мм, что является несомненным плюсом, тем более для небольшого корпуса.
Carbide Air 240 не поддерживает 5.25-дюймовые устройства. Зато в него можно установить до шести накопителей. Три 3.5-дюймовых жестких диска размещаются в том же отсеке, что и блок питания, с тыловой стороны в отдельной корзине, но устанавливаются с внешней стороны, после демонтажа задней вентиляционной решетки.

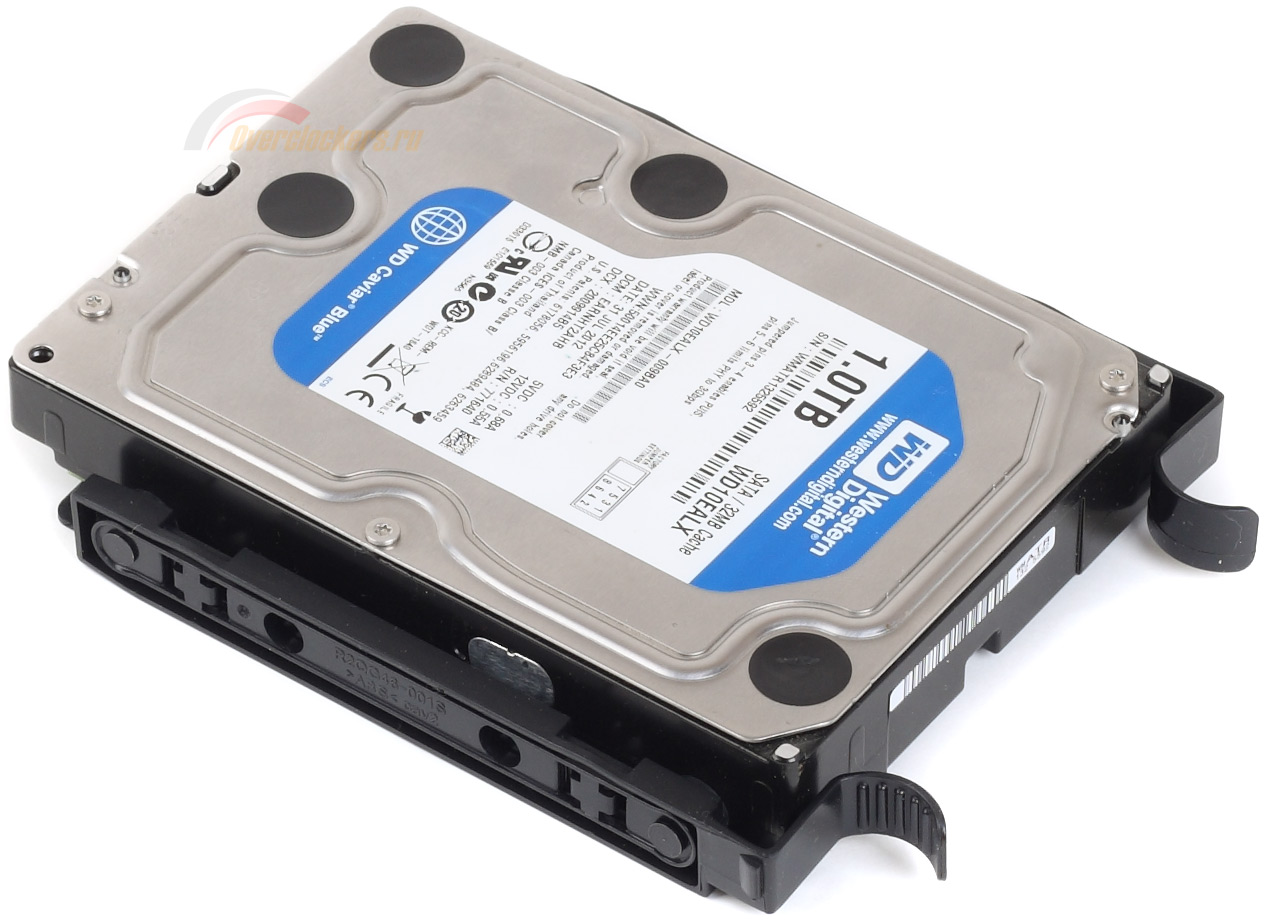

Накопители размещаются в салазках, крепление – безвинтовое.
В каждую может быть закреплен 3.5-дюймовый жесткий диск или 2.5-дюймовый накопитель. Последние прикручиваются к салазкам винтами (антивибрационное крепление не предусмотрено), 3.5-дюймовые HDD закрепляются через толстые силиконовые прокладки.
В Carbide Air 240 также могут быть размещены три 2.5-дюймовых накопителя. Корзина для них находится в передней верхней части этого же отсека.
Они устанавливаются в аналогичные салазки, которые также оборудованы силиконовыми прокладками. Но сначала требуется снять верхнюю крышку корпуса.
Подобное размещение 3.5-дюймовых накопителей мне приходилось видеть в корпусе Corsair Obsidian 250D, а во время тестирования эффективности охлаждения HDD результаты с трудом дотянули до средних. Посмотрим, как в этом случае себя проявит Carbide Air 240.
В целом, сборка системы в Corsair Carbide Air 240 проходит быстро и без затруднений. Здесь можно поставить корпусу плюс.
Провода от блока питания, в том числе процессорный ATX12V, без проблем прокладываются за поддоном материнской платы и сосредотачиваются в районе БП, не мешая прохождению воздушных потоков в основном отсеке.
Здесь действительно много свободного места. Кабель-менеджмент в Carbide Air 240 очень хорош.
Система охлаждения Corsair Carbide Air 240 в штатной комплектации насчитывает три фирменных вентилятора типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1400 об/мин. Разъем питания – трехконтактный.
Две модели установлены на фронтальной панели на вдув. Третья вертушка расположена в верхней части и выдувает нагретый воздух из корпуса наружу. И опять двадцать пять! Все три продувают только основной отсек, второй отсек с накопителями лишен активной вентиляции (подобное наблюдалось в Obsidian 250D). Остается предположить, что и в Carbide Air 240 охлаждение HDD не будет отличаться высокой эффективностью. Это выяснится чуть позже, по итогам тестирования.
Corsair Carbide Air 240 поддерживает установку дополнительных вентиляторов. Всего в этот небольшой корпус их можно установить целых девять штук. Дополнительный 120 мм можно добавить сверху, к уже установленному. Два 120 мм размещаются в этом же отсеке на днище и два 80 мм – на тыловой панели. Наконец, место для одной 120 мм вертушки предусмотрено с правой боковой стороны, в отсеке с накопителями (далее HDD будут тестироваться в двух режимах: в штатном и с установленным боковым вентилятором).
Carbide Air 240 поддерживает установку двух радиаторов системы жидкостного охлаждения типоразмера 240 мм. Один может быть размещен с фронтальной стороны, второй на дне.
В заключение стоит отметить, что Carbide Air 240 не оборудован какими-либо штатными средствами регулирования скорости вращения крыльчаток. При наличии в нем трех высокооборотистых вентиляторов производителю стоило бы задуматься о том, чтобы оборудовать его штатным реобасом, который вряд ли стал бы лишним.
| Название модели | Corsair Carbide Air 240 |
| Тип конструкции | Mini-Tower |
| Габариты корпуса (Ш х В х Г), мм | 260 х 320 х 397 |
| Масса корпуса (нетто), кг | 5.6 |
| Материал корпуса | Сталь ~0.6 мм / Пластик |
| Цветовая вариация | Black / Arctic White |
| Внутренние 3.5"/2.5" отсеки, шт. | 3 |
| Внутренние 2.5" отсеки, шт. | 3 |
| Слоты расширения, шт. | 4 |
| Внешние порты | 2 x USB 3.0 HD Audio |
| Поддержка материнских плат | microATX / Mini-ITX |
| Штатная система охлаждения | Фронтальный вентилятор: 2 x 120 мм (~1400 об/мин) Верхний вентилятор: 1 x 120 мм (~1400 об/мин) |
| Возможная система охлаждения | Фронтальный вентилятор: 2 x 120 мм Верхний вентилятор: 2 x 120 мм Тыловой вентилятор: 2 x 80 мм Нижний вентилятор: 2 x 120 мм Боковой вентилятор: 1 x 120 мм |
| СЖО | Радиатор 1 x 240 мм спереди Радиатор 1 x 240 мм снизу |
| Максимальная длина видеокарты, мм | 290 |
| Максимальная высота кулера CPU, мм | 120 |
| Максимальная длина блока питания, мм | 240 |
Во время испытаний в Corsair Carbide Air 240 собиралась следующая система:
Эффективность системы охлаждения Corsair Carbide Air 240 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков.
Тестирование проводилось при наличии трех штатных вентиляторов при их номинальной скорости вращения. Жесткие диски проверялись в двух режимах: в штатном и с установленным на правую боковину 120 мм вентилятором со скоростью вращения ~1200 об/мин (режим «+Fan») на вдув. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Процессор был разогнан до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore было поднято в BIOS материнской платы до 1.37 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z во время нагрузки составляло 1.376 В. Оперативная память не разгонялась и функционировала на номинальной частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась утилита LinX 0.6.5 в 64-битном режиме, объем задачи 26 000, время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Нагружались все диски одновременно. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы HWMonitor 1.25.
Видеокарта функционировала на фиксированных частотах 800/4000 МГц.
Для прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Нагрев видеоускорителя проводился в течение 20 минут, а замеры температуры осуществлялись с помощью утилиты MSI Afterburner 4.1.0. Скорость вращения крыльчатки СО видеокарты при ее тестировании выставлялась на 53%, что соответствовало ~2000 об/мин. Во время тестирования других компонентов обороты СО видеокарты устанавливались на 31% (~1000 об/мин).
Стоит учесть, что стендовый видеоускоритель получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого им воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.71.1 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 4.1.0 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | HWMonitor 1.25 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C, не меняясь во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CCorsair Carbide Air 240 показал отличный результат по части охлаждения CPU. На хорошем уровне и охлаждение видеокарты. Как-никак, в корпусе трудятся три вентилятора со скоростью ~1400 об/мин.
На графиках видно, что жесткие диски тестировались только в режиме с установленным боковым вентилятором (120 х120 х 25 мм, ~1200 об/мин). Дело в том, что в штатном режиме накопители уже в простое нагревались выше 50 градусов по Цельсию, поэтому было решено не рисковать их «жизнями» и сразу установить в этот отсек вертушку на вдув. И поскольку в корпусе в штатном режиме создается положительное давление, и часть воздуха просачивается наружу через корзину HDD, дополнительным вентилятором было решено увеличить давление, усилив проходящий через корзину воздушный поток. Других вариантов нет, ведь в отсек, где находятся HDD, можно установить лишь один вентилятор.
Несмотря на это, эффективность охлаждения жестких дисков оказалась не столь хороша. Накопители нагреваются в нагрузке до 43°C, но это все-таки ниже, чем на открытом стенде, и гораздо лучше, чем без бокового вентилятора.
Напоследок займемся изучением уровня шума Corsair Carbide Air 240. Будет приведено сравнение с шумовыми характеристиками открытого стенда (Open Stand на графиках). Замер звукового давления проводился при использовании в корпусе только трех штатных вентиляторов при их номинальной скорости вращения. Вертушка процессорного кулера функционировала на штатных 1200 оборотах, вентиляторы видеокарты выставлялись на ~1000 об/мин (31%), жесткие диски функционировали без нагрузки.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~24 дБ. Замеры звукового давления проводились с расстояния 1.0 м от системного блока, так как именно на таком удалении от компьютера чаще всего находится пользователь. Шумомер располагался спереди от системного блока со смещением в левую сторону на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБВ плане шумности Corsair Carbide Air 240 показал себя далеко не с лучшей стороны, он сильно шумит. Ощущение, что находишься на взлетной полосе аэродрома. Но тут нет ничего необычного, все-таки три вертушки, работающие на хороших оборотах, дают о себе знать. Усиливают шум и близкорасположенные противопылевые фильтры, тем более при таких скоростях.
При активном перемещении головок жестких дисков вездесущего громыхания не наблюдается, улавливается только потрескивание. Да и вообще, на фоне работающих вентиляторов накопителей почти не слышно.
В Carbide Air 240 очень желательно установить реобас (или задействовать PWM), так как производитель не удосужился оборудовать им свое детище.
В целом Corsair Carbide Air 240 неплох. Понравился его «кубический» и в чем-то необычный дизайн. Стильно вделанное прозрачное окошко, через которое можно видеть почти все внутреннее пространство. Удобство сборки, отличная система организации кабелей. Наличие в штатной комплектации трех качественных вентиляторов и возможность установить их до девяти штук. К достоинствам можно отнести и поддержку двух радиаторов СЖО, а также возможность размещать корпус в двух положениях.
С другой стороны, плохо, что в штатной компоновке отсутствует активное охлаждение жестких дисков. Хотя это можно исправить добавлением на правую боковину четвертого вентилятора, либо перестановкой туда одного из штатных. Шумность корпуса велика, а штатными средствами снижение оборотов вентиляторов (с 1400 об/мин) не предусмотрено. Так что придется раскошелиться на реобас, благо лишние слоты расширения есть (чего не скажешь о 5.25-дюймовом отсеке, в Carbide Air 240 он отсутствует). Либо задействовать PWM на материнской плате.
Да, Carbide Air 240 хорошо охлаждает процессор и видеокарту, но посредственно – жесткие диски. И то лишь после установки на боковую панель дополнительного вентилятора, без которого наблюдается перегрев «винчестеров» в тыловой корзине, даже в режиме простоя HDD.
Что касается стоимости Corsair Carbide Air 240, то рекомендованный производителем ценник равен 90 американским долларам для версии Black и $100 для версии Arctic White. В московской рознице на момент написания статьи цена Arctic White составляла ~7 000 рублей (корпус черного цвета в продаже замечен не был).
Плюсы Corsair Carbide Air 240:
Минусы корпуса:
