Все мы знаем, что видеокарты необходимы в компьютере для игр. Однако сегодня их используют и в вычислениях, и для различных профессиональных задач, для чего они изначально и создавались. Ну а компьютерные игры подстегивают производителей GPU делать все более и более производительные устройства. Зачастую сначала на рынке появляется игровая видеокарта, а буквально следом за ней выходит профессиональная. Не стоит думать, что производитель выпустил какой-то еще графический процессор. Нет, за это дополнительное время он просто оптимизировал драйверы для профессиональных приложений. Вот так и получается, что игры – двигатель прогресса. Однако в этом процессе есть еще одна немаловажная составляющая – конкуренция.
На первый взгляд, цель проста – необходимо опередить конкурента любой ценой. Нет, любой ценой нам не подходит. Для профессиональных решений подошло бы, а для любителя игр не годится. Можно, конечно, запросить дополнительную надбавку, если продукт действительно будет самым быстрым и конкуренцию ему никакая другая модель составить не сможет. Самый простой способ увеличить производительность – увеличить количество таких элементов, как блоки растеризации, текстурные блоки и пиксельные процессоры. И не забыть о шине памяти. Но ограничения здесь накладывает технология производства. Сложный и большой по площади GPU трудно изготовить. Чем сложнее и больше кристалл, тем выше процент брака даже на идеально отлаженном производстве. Что тут говорить о внедрении новых архитектур. Такие вещи лучше осваивать по нарастающему количеству транзисторов.
Простой пример. Сначала компания Nvidia выпускает видеоядро GK104, уже немного позднее GK110, затем GM107, следом GM204 и только планирует GM200. Таким образом архитектуру Maxwell второго поколения представил графический процессор GM204. Удачный ли он получился? Для компании-производителя – безусловно, шаг вперед. Достаточно взглянуть на размеры кристалла и количество транзисторов по сравнению с GK110 и все станет очевидно. Уменьшение их количества косвенно привело к тому, что сократилось энергопотребление, выросли частоты и производительность. Это позволило создать нового флагмана Nvidia GeForce GTX 980 на смену GTX 780 Ti. При этом стоит отметить, что процессор получился проще, да и шина памяти нужна всего лишь 256-ти разрядная. Значит, себестоимость готовых устройств может оказаться ниже, а если производительность выше, то и продавать их можно дороже, увеличивая прибыль.
Однако, как и GK104, GM204 является продуктом, ориентированным на геймеров, а не на профессионалов. А раз уж мы заговорили об играх, то и видеокарту надо рассматривать соответствующую. Мы уже могли ознакомиться с видеоадаптером MSI GeForce GTX 970 Gaming 4G, и теперь пришла пора посмотреть на топовую модель – MSI GeForce GTX 980 Gaming 4G.
Посмотрим, есть ли разница между данными видеокартами или она кроется только в названии.
Коробка средних размеров выполнена в традиционном для серии MSI Gaming стиле.
В первую очередь это выражается в ярко-красных элементах и вставках, которые располагаются на черном фоне. По внешнему виду она мало чем отличается от рассмотренной ранее MSI GeForce GTX 970 Gaming 4G.
Спереди можно заметить, что фон не совсем однородный и матовый черный. Местами проглядывают глянцевые жилки, которые имитируют дорожки печатной платы.
В нижнем левом углу находится крупное изображение логотипа серии Gaming в виде стилизованного профиля дракона, и эта же эмблема целиком приводится в правом верхнем углу. Рядом расположен логотип профессиональной геймерской команды Fnatic, которая сотрудничает с производителем и, что удивительно, рекомендует данный продукт. На месте и эмблема компании MSI, и полное наименование модели.
Ниже расположена вставка компании Nvidia, сообщающая, что герой обзора относится к модельному ряду GeForce GTX 980. Левее находятся четыре значка. Верхний и самый крупный сообщает нам об установленной системе охлаждения Twin Frozr V. Остальные три подсказывают, что у данного графического ускорителя 4 Гбайта видеопамяти на борту, он работает на шине PCI-e третьего поколения, и получил заводской разгон.
С обратной стороны информации немного больше, но без особого фанатизма. Все лаконично и по делу.
Понятно, что совсем без рекламы нельзя и надо как-то обозначить ключевые особенности данного устройства. Для этого посередине и сделаны четыре вставки. Первая сообщает, что здесь используются новые вентиляторы, а точнее устройства с иной формой лопастей. Следующая информирует о новом дизайне радиатора с тепловыми трубками, где удалось улучшить теплообмен.
Еще одна вставка показывает нам новый принцип управления вентиляторами. Теперь при небольшой нагрузке или в простое они полностью останавливаются и видеокарта работает в пассивном режиме и вообще не издает шума. Кроме этого здесь вентиляторы полностью независимы друг от друга и могут вращаться с разной скоростью и даже регулироваться по одному через утилиту MSI Independent Fan Control.
И раз уж мы заговорили о программном обеспечении, то последняя вставка относится как раз к нему. Она демонстрирует новую утилиту MSI Gaming App, которая позволяет в один клик настроить видеокарту на один из трех режимов: Silent, Gaming и OC. Ниже находятся еще три вставки, две из которых представляют собой таблицы на красном фоне. Первая сообщает о возможностях самого графического процессора. Следующая является перечнем минимальных системных требований. Последняя служит краткой спецификацией продукта.
Заглянем внутрь.
Опять же по традиции внутри красочной оболочки скрывается черная картонная коробка. Сверху вместо крышки находится еще одна, но очень тонкая. В ней размещается комплект поставки. Если ее убрать, то можно увидеть саму видеокарту, которая упакована в каркас из вспененного полиэтилена и антистатический пакет.
Комплект поставки здесь небольшой, если не сказать скудный.
Поскольку видеокарта предоставлена на тестирование самим производителем и явно где-то побывала, то чего-то может не хватать. К примеру, после уточнения комплектации выяснилось, что в поставке должен быть неопреновый матерчатый коврик для мышки, а также адаптер питания 8-pin PCI-e - 6-pin PCI-e. Вот в таком ключе комплект смотрится гораздо интереснее.
Внешне данная видеокарта мне напомнила все ту же MSI GeForce GTX 970 Gaming 4G. Это было первое впечатление, и оно оказалось ошибочным.
Да, габариты схожи из-за большого кулера, который также очень похож на обеих версиях. Разница заметна невооруженным глазом.
Здесь также отсутствует какая-либо металлическая пластина и поэтому видно, что микросхем памяти тут нет. И еще сразу заметно, что печатная плата как-то увеличилась в размерах, как в длину, так и в высоту.
Основная масса видеокарты здесь снова приходится на систему охлаждения. Кстати, она здесь точно такая же, как и на MSI GeForce GTX 970 Gaming 4G.
Отличие небольшое есть, но его сразу не увидишь. Несмотря на наличие пломбы на одном из винтов (я тоже ее оставил), карта разбиралась. Это заметно по термопасте, которая обнаружилась в месте контакта теплосъемника с кристаллом.
Как отмечалось выше, с данным кулером мы уже могли ознакомиться ранее благодаря видеокарте ступенькой пониже. Многих может удивить сей факт, ведь этот видеоадаптер должен быть горячее, поскольку здесь большее количество рабочих блоков, а частота базовая выше. Не получится ли так, что с возросшим тепловыделением кулер не справится?
Похоже на то, что система охлаждения MSI GeForce GTX 980 Gaming 4G спроектирована с существенным запасом, поскольку ей еще предстоит работать в пассиве при малой нагрузке.
С обратной стороны хорошо видно, что здесь используется точно такой же радиатор. Соответственно диаметр и количество тепловых трубок тоже совпадает, как и число ребер. Вентиляторы здесь используются точно такие же.
Основное отличие кроется в том, что здесь в разъеме подключения задействованы все шесть контактов, а в MSI GTX970 Gaming только пять.
После демонтажа системы охлаждения видеокарта принимает следующий вид.
Перед нами оказываются еще два устройства для отвода тепла. Представлены они двумя пластинами. Та, что слева, опоясывает графический процессор и контактирует с микросхемами памяти через голубые терморезинки толщиной около 1мм.
Пластина изготовлена из алюминиевого сплава, окрашена в черный цвет и крепится при помощи нескольких винтов с обратной стороны. Вдобавок ее верхняя часть загибается и крепится к задней панели также при помощи винтов.
Другая пластина больше похожа на радиатор, поскольку у нее заметно явное оребрение.
Она также изготовлена из алюминиевого сплава и окрашена в черный цвет. В некоторых местах проделаны отверстия, чтобы не мешать элементам, распаянным на печатной плате. Данный радиатор отводит тепло не только от транзисторов, но и от других силовых элементов, и даже от ШИМ-контроллеров. Для этого здесь используется два вида терморезинок. Одни голубые, а другие серые. Крепление осуществляется при помощи нескольких винтов с обратной стороны.
После демонтажа всех элементов системы охлаждения герой обзора выглядит так.
Посередине находится графический процессор Nvidia GM204. Кристалл у него существенно меньше, чем у того же GK110.
Его окружают восемь микросхем памяти типа GDDR5 производства компании Samsung. Эти микросхемы без особого труда покоряют частоту в 2000 МГц, что теоретически составляет 8000 МГц.
Восемь таких микросхем образуют совокупный объем 4 Гбайта и шину обмена данными разрядностью 256 бит.

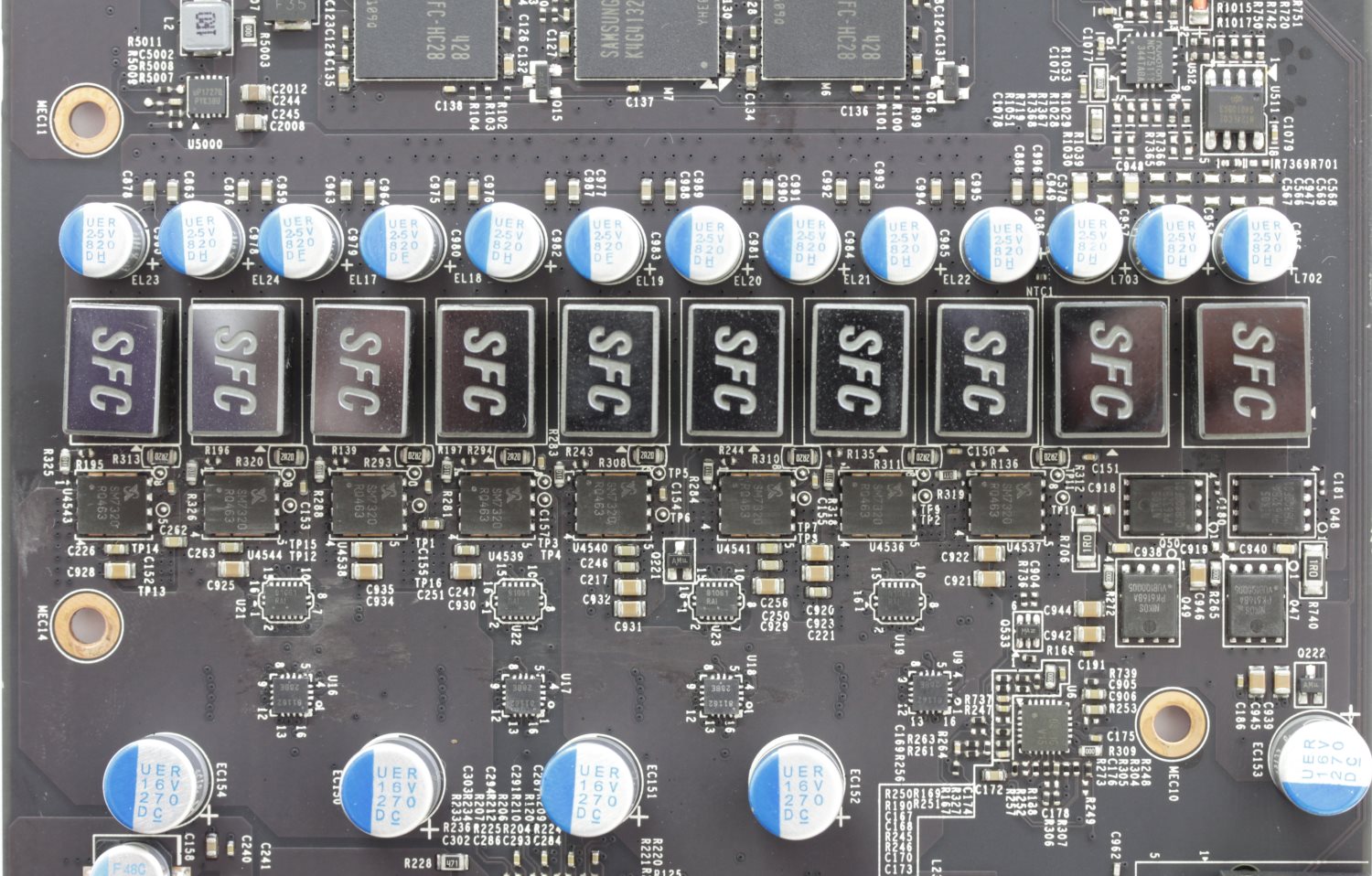

Питание выполнено по формуле 4+2+2 (GPU/MEM/PLL)
Однако если уж быть справедливыми до конца, то количество фаз, питающих графический процессор, удвоено до восьми. В качестве основного ШИМ-контроллера используется микросхема ON Semiconductor NCP81174, которая и обеспечивает четыре фазы.
На каждую фазу графического процессора приходится по одному транзистору Sinopower SM7320 типа Dual-N и по одной супер ферритовой катушке.
В качестве удвоителей фаз используются микросхемы ON Semiconductor NCP81162, а драйверы представлены чипами NCP81061.
Мониторингом напряжения занимается трехканальный контроллер Texas Instruments INA3221.
Для питания памяти предусмотрен отдельный ШИМ-контроллер. К сожалению, по маркировке не удалось установить производителя и модель.
Кроме этого, на каждую из двух фаз здесь приходится по два транзистора типа Low Rds(on) производства компании NIKO-SEMI.
Дополнительное питание подается посредством двух разъемов 8-Pin PCI-e, чего никак не ожидаешь увидеть на подобной видеокарте.
На задней панели находятся следующие видеовыходы.
Кроме этого, на самой печатной плате находятся еще два разъема. Один шестиконтактный, он предназначен для вентиляторов системы охлаждения. Другой двухконтактный – для светодиода, который подсвечивает эмблему серии Gaming, расположенную сверху кожуха кулера.
Тестирование видеокарты MSI GeForce GTX 980 Gaming 4G проводилось в составе следующей конфигурации:
Все вентиляторы, включая встроенный в БП, в ходе замеров уровня шума были отключены. Боковая стенка корпуса была открыта. Температура в помещении находилась на уровне 24°C, а шум составлял 26.8 дБ.
Как правило, тестирование видеокарт всегда проводится на заводском термоинтерфейсе, не стал исключением и этот раз. Правда, позднее выяснилось, что ее разбирали до меня.
Штатные частоты у видеокарты MSI GeForce GTX 980 Gaming 4G больше, чем у MSI GeForce GTX 970 Gaming 4G, а вот разгон немного хуже. Разберемся с этим поподробнее. Начнем с изучения заводских установок и работы в режиме полного отсутствия нагрузки.
Как и другие видеокарты, MSI GeForce GTX 980 Gaming 4G снижает частоту графического процессора и памяти в простое. Вентиляторы при этом здесь не работают так же, как и на MSI GeForce GTX 970 Gaming 4G. Температура при этом составляет всего 40°C. Однако, следует помнить, что с отметки 45-50°C вентиляторы включаются.
На скриншоте можно найти и параметр ASIC Quality, который равняется 70.6. Не самый лучший вариант, но на практике случалось так, что даже с низким параметром видеокарта разгонялась хорошо, поэтому сильно доверять ему не следует.
Сразу после этого переходим к сильной нагрузке, для которой традиционно использовалась фирменная утилита MSI Kombustor.
Не стоит думать, что «своим» видеокартам она делает какие-то поблажки, и это отлично видно по результатам. Программа разогревает модель так, что она не может даже работать на заданной частоте режима Boost. На мой взгляд, здесь система охлаждения демонстрирует просто чудеса. Всего 67°C при 55% от максимального количества оборотов. Уровень шума при этом получается очень слабый, несмотря на то, что утилита «жарит» видеокарту по полной программе.
Теперь перейдем к приложению, которое будет имитировать компьютерную игру. Это тестовая программа Unigine Heaven 4.0 с предустановкой Extreme.
Вот здесь Boost уже работает в полной мере и даже выходит за рамки заявленной частоты в 1317 МГц. Температура при этом стала лишь немногим меньше, а вентиляторы трудятся лишь на 50% от максимума, что составляет 1152 об/мин. Шум, конечно, есть, но его нельзя назвать большим. К тому же он не противно свистящий, а умеренно приглушенный. Пробовал даже поиграть в ночное время, и получилось вполне комфортно. Поэтому за систему охлаждения компании MSI можно смело ставить пять баллов.
Уровень производительности вы уже могли оценить, но чтобы понять, насколько он хороший, приведу результат разогнанной MSI GeForce GTX 970 Gaming 4G.
Все сразу встает на свои места и понятно, почему MSI GeForce GTX 980 Gaming 4G стоит существенно дороже.
Пора переходить к разгону. Для меня было очевидно изначально, что видеокарта не покажет такого же уровня разгона, как младшая версия. Начнем с того, что у них одинаковое ограничение по TDP и это жесткая политика компании Nvidia. К этому стоит прибавить, что у версии GeForce GTX 980 банально больше активных блоков, а значит она потребляет больше энергии, больше греется и разгоняется хуже.
Да, можно было зашить модифицированный BIOS и сделать вольтмод, но образец мне надо было отдать в идеальном состоянии и я не мог рисковать этим сэмплом. Возможно, поэтому результаты не самые выдающиеся, но потенциал у данного экземпляра еще определенно есть. Приступим.
Утилиту Kombustor я тоже прогнал, но, как показывает практика, эта программа не отображает реальной картины стабильности устройства в разгоне. Очень часто бывает так, что видеокарта с ней хорошо справляется, а как доходит дело до реальных игр, все начинает зависать или появляются артефакты.
Здесь видно, что разгон дает ощутимую прибавку в скорости. Память без труда взяла рубеж в 8000 МГц, а вот графический процессор раскочегарился только до 1440 МГц в режиме Boost. Что касается температуры и уровня шума, то они почти такие же, как в утилите MSI Kombustor в номинальном режиме. Это говорит о том, что при напряжении на GPU в 1.3 В видеокарту можно будет разогнать выше 1500 МГц по ядру даже со штатной системой охлаждения.
Остается лишь привести таблицу зависимости температуры и шума от скорости вращения вентиляторов кулера.
Первое, что следует отметить: MSI GeForce GTX 980 Gaming 4G и MSI GeForce GTX 970 Gaming 4G это две совершенно разные видеокарты. Не секрет, что производители для унификации часто используют одну и ту же печатную плату для нескольких различных версий. В данном случае картина совершенно другая. Печатная плата не просто была доработана, а создана заново с совершенно другим дизайном.
Возможно, это было необходимо для того, чтобы раскрыть весь потенциал графического процессора Nvidia GM204. Первым делом была полностью переработана подсистема питания. Она стала гораздо мощнее. Микросхемы памяти полностью переехали на одну сторону. Такая компоновка как нельзя кстати подходит под водоблоки типа full cover. Единственное, что не тронул производитель – новую систему охлаждения Twin Frozr V.
В обзоре MSI GeForce GTX 970 Gaming 4G уже отмечалась эффективность работы данной СО, и сейчас можно повторить все то же самое слово в слово. Она уверенно справляется с охлаждением графического процессора даже в разгоне. При этом шумовые характеристики удалось даже немного снизить за счет того, что здесь вентиляторы действительно работают асинхронно (независимо друг от друга), а при слабой нагрузке они и вовсе отключаются.
Что касается разгона, то лотерея лотереей, а закономерности есть даже здесь. Разумеется, при одинаковом с GeForce GTX 970 ограничении по мощности разогнать GeForce GTX 980 будет сложнее без всяких модификаций. Но даже в таком случае производительность будет выше, чем у разогнанной младшей версии, у которой меньше блоков ROP, TMU и пиксельных процессоров.
Видеокарта MSI GeForce GTX 980 Gaming 4G всем хороша, хотя потенциального покупателя может отпугнуть ее ценник. Особенно с учетом того, что оптимальной по соотношению цена/производительность является MSI GeForce GTX 970 Gaming 4G, и многие предпочтут именно ее. Однако у бескомпромиссных игроков или компьютерных энтузиастов выбор невелик – только MSI GeForce GTX 980 Gaming 4G или иные топовые решения.
