Марка KFA2 – это европейский бренд, который принадлежит компании Galaxy (теперь – Galax). Цель его создания очевидна. Во-первых, Nvidia не любит, когда под одной торговой маркой выпускают не только эталонные видеокарты, но и ускорители оригинального дизайна. Во-вторых, если и создавать модели с нереференсным дизайном, то легче это делать под собственной торговой маркой.
Некоторые производители иногда просто выделяют такие продукты в отдельную линейку, но Galaxy пошла своим собственным путем. Бренд KFA фокусируется исключительно на европейском рынке, предоставляя поддержку и службы по приему возвращенного товара.
Основная цель компании – обеспечить продукты, основанные на двух главных элементах: производительности и качестве. Она выделяет несколько своих ключевых достоинств:
Благодаря нашему партнеру – компании Регард, данный обзор будет посвящен видеокарте KFA2 GeForce GTX 780 Ti HOF Edition. На фоне своих конкурентов она выделяется высоким заводским разгоном, усиленной подсистемой питания, оригинальной печатной платой и внушительных размеров системой охлаждения.
Полное название: KFA2 GTX 780 Ti HOF 3GB 384-bit, код производителя: отсутствует.
Модель KFA2 GeForce GTX 780 Ti HOF Edition поставляется в коробке средних размеров с яркой красочной полиграфией, с преобладанием темно-синих оттенков, и выделяющейся надписью «Play hard – game harder» по центру. В нижнем правом углу разместилась наклейка «LTD OC Edition» – видеокарта обладает колоссальным заводским разгоном, о чем подчеркивает производитель.
На противоположной стороне отсутствует техническая спецификация графического ускорителя, однако, имеется маленькая пометка о двух летней гарантии на разных языках, включая русский. Чтобы ее активировать, необходимо зарегистрировать продукт на сайте. Никуда не исчезла и полюбившаяся манера размещать скриншоты популярных игр: каждое изображение сопровождается кратким описанием новых возможностей.
Производитель вынес информацию о поддерживающих ускорителем технологиях на грань коробки, где их то сразу и не заметишь. Тут же находятся и данные о содержимом коробке – видеокарте. А где же комплект поставки? Вообще «ляпов» на упаковке хватает.
Никуда не исчез и список системных требований, предъявляемых к компьютеру. Разработчики рекомендуют использовать для одиночной видеокарты KFA2 GeForce GTX 780 Ti HOF Edition качественный блок питания с мощностью не менее 600 Вт, в конструкции которого должны присутствовать один шестиконтактный и один восьмиконтактный коннекторы PCI-Express, и центральный процессор Core i7 с тактовой частотой выше 3.2 ГГц. По-видимому, производитель неравнодушен к марке Intel.
Забегая вперед, здесь очередная ошибка – на данной модели используется усиленное питание по схеме «8+8», а не «8+6» как приводится выше.
Внутри одной коробки прячется другая из плотного черного картона, приятного на ощупь.
Под крышкой прячется, насыпанный «с горочкой», о чудо!, комплект поставки.
Полный перечень аксессуаров выглядит так:
Первое что бросается в глаза на KFA2 GeForce GTX 780 Ti HOF Edition – это внушительные размеры новинки и полностью проработанный дизайн видеокарты в белом цвете.
И об этом стоит поговорить подробнее. Не каждый раз на выставках, посвященного скорому выходу и анонсу новых моделей видеокарт, производителям удается удивить публику своими продуктами: всегда темно окрашенные модели стараются быть подчеркнуты яркими желтыми, красными, синими вставками, не редко с подсветкой или изображением невиданного существа. Но разработчики из Galaxy/KFA2 решили пойти дальше, изменив подход. Взяв за основу лучшие наработки своих моделей, и, отдав предпочтение белому цвету, на свет появилась линейка видеокарт Hall of Fame, которая поменяла всеобщее представление о графических ускорителях, хотя бы к их внешнему виду.
Не стала исключением и наша героиня KFA2 GeForce GTX 780 Ti HOF Edition, построенная на печатной плате белого цвета с использованием фирменной системы охлаждения Hybrid Vapor Chamber Heat Pipe (HVCP) с двумя 90-миллиметровыми вентиляторами, испарительной камерой и тепловыми трубками, сердцем которой послужил мощный графический чип NVIDIA GK110 (Kepler) в модификации GK110-425-B1, произведенный по 28-нм техпроцессу с 2880 CUDA ядер.
Но пока хватит расхваливать нашего гостя, и переключимся на изучение ее параметров. И тут пока все стандартно: для вывода изображения на видеокарте предусмотрен следующий набор интерфейсов:
Согласно технической информации графическим ускорителем поддерживаются следующие разрешения:
Как мы видим, данный набор видеовыходов соответствует NVIDIA GeForce GTX 780 Ti эталонного дизайна. Оно и не удивительно, ведь подобная схема отлично себя зарекомендовала и позволяет подключать системы с аналоговым и цифровым разъемами.
Внимательный читатель может заметить некий чёрный тумблер или кнопку на задней панели. Переключатель разработчик называет никак иначе как «Hyper Boost button», вот что сам производитель говорит о данной технологии:
«Pressing the Hyper Boost button engages special circuitry and internal optimizations, pushing clock speeds into overdrive and raising fan speeds accordingly. Hyper Boost increases core clocks by up to 8% beyond GPU Boost 2.0’s dynamic overclocking function and users’ custom OC settings. Multiple world record benchmark scores have been broken already as a result.»
Не вдаваясь в подробности простым языком это означает, что при ее нажатии активируются специальные схемы и оптимизации, позволяющие снять ряд ограничений, необходимые для хорошего разгона. Мы провели в лаборатории ряд тестов, о которых речь пойдет в соответствующем разделе, однако, забегая вперед скажу, что прибавку тактовой частоты до 8% по умолчанию так и не получили. Возможно не были воссозданы определенные условия или же дело в версии микропрограммном обеспечении нашего экземпляра, однако, в сети других модификаций BIOS обнаружено не было.
Разворачиваем ускоритель обратной стороной к себе и видим металлическую пластину, полностью накрывающую печатную плату. Она не только придает конструкции дополнительную жесткость и предотвращает изгиб текстолита платы, но и участвует в охлаждении некоторых микросхем.
Рядом же с задней панель по старинке находятся два коннектора для реализации технологии NVIDIA SLI для подключения соответствующих мостиков, которые позволяют объединять от двух до трех видеоускорителей для совместного расчета графических эффектов.
Вдоль всей длины расположилась надпись с названием серии Hall of Fame, которая получила приятную белую подсветку, которая временами помаргивает. Стоит отдать разработчикам должное ведь, она отключаема, жаль не программным способом, а отсоединением специального проводка. Лично я бы такой возможностью воспользовался, так как моя игровая мышь A4Tech Bloody R8 Black, корпусные вентиляторы и материнская плата ASUS ROG Maximus VII Hero имеют красную индикацию, что на их фоне в темное время суток белый «огонек» из центра корпуса смотрится не очень.
Как уже говорилось ранее, модель KFA2 GeForce GTX 780 Ti HOF Edition оснащена дополнительными восьмиконтактными разъемами питания, расположенные на углу печатной платы. Несмотря близкое расположение кожуха системы охлаждения отключать провода очень удобно и не вызывает неудобств.
Пора разобраться с габаритами нашей героини. И первое, о чем стоит сообщить, это о длине. В случае с KFA2 GeForce GTX 780 Ti HOF Edition она равна 290 мм, ширина достигает 136 мм из-за выступающих тепловых трубок, а высота доходит до 52 мм, поэтому в корпусе карта перекроет три слота расширения.
После осмотра нашего героя пора переходить к его конструкции системы охлаждения. Огромная масса приходится на четыре небольших подпружиненных винтика в области графического процессора.
Далее следует отсоединить провод с подсветкой и/или с вентиляторами, чтобы разобрать этот «бутерброд». И первое что бросается в глаза это полностью белая печатная плата, радиаторы, отвечающие за охлаждение подсистемы питания и микросхемы видеопамяти. Но обо всем по порядку.
Первое, о чем стоит поговорить – кулер. Производитель заявляет, что тепловые трубки созданы по новой технологии Hybrid Vapor Chamber Heat Pipe (HVCP) и более эффективны, нежели обычные медные. Посмотрим повнимательнее на его конструкцию. Непосредственно с GPU контактирует большое медное основание.

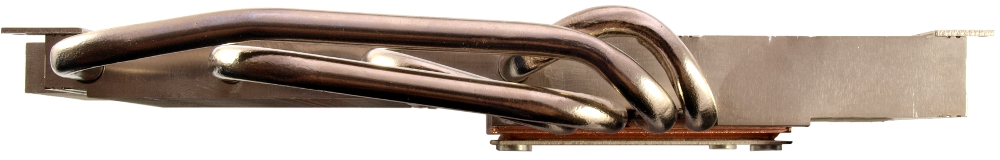

Оно по сути является гибридом, включает в себя испарительную камеру, передающее тепло на четыре 7 мм тепловых трубки. Да-да, 7 мм, вы не ослышались. По периметру проходит еще одна небольшая 4 мм трубка. Возможно через нее заливается хладагент.
Радиатор получился очень даже массивным, в конструкции которого применяются алюминиевые пластины.
Они имеют большую высоту, и пронизаны тепловыми трубками, которые покрыты, к слову, слоем никеля, что предотвратит их от коррозийных процессов в будущем. Все соединения тщательно пропаяны.
Кожух крепится четырьмя маленькими винтиками. Для уменьшения и не без того большого веса он сделан из пластмассы. К нему монтируются два 90 мм вентилятора, которые легко снимаются. Снизу же проходит светодиодная лента, которая приклеена намертво и снимать ее не стоит без определенной надобности.
Вертушки изготовлены фирмой EverFlow и обычно устанавливаются на карты ASUS, где мы их любим за более низкий уровень издаваемого шума. Модели представленные здесь имеют маркировку T129215SU, вольтамперную характеристику 12 В и 0.50 А. Согласно замерам, проведенным в лаборатории, они способны работать в диапазоне 1300 – 3100 об/мин.
Теперь взглянем на печатную плату под углом с установленными радиаторами, чтобы лучше рассмотреть их профиль.

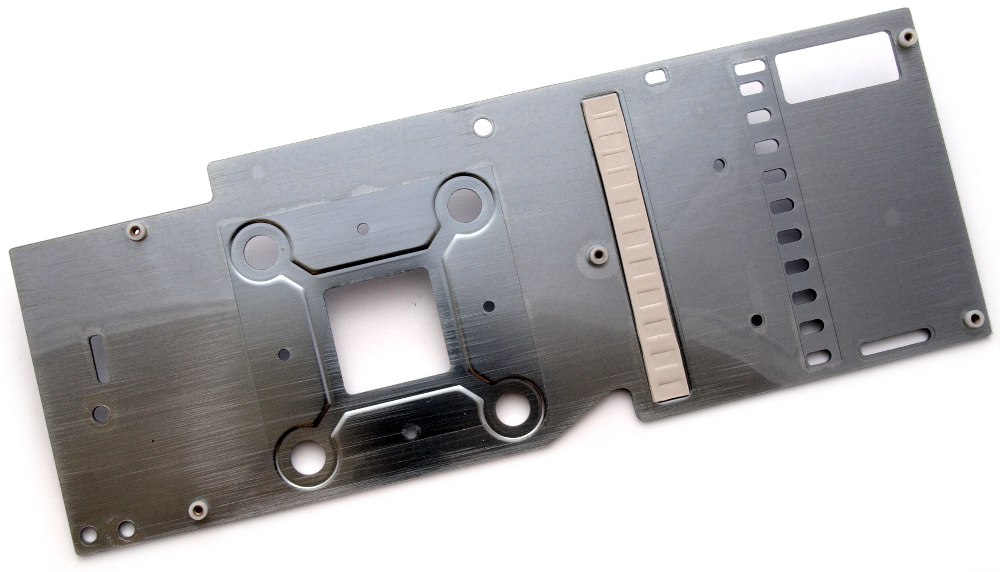

Далее, чтобы снять оставшиеся элементы охлаждения нужно постараться. Разработчики решили убить двух зайцев одновременно: уменьшить количество применяемых винтов, которых, к слову, набежало аж семь разных типов и размеров и в общей сумме около 16, и уменьшить выгиб пластины в ту или иную сторону, так как она одновременно притянута в оба направления. Сначала откручиваем два у пластины для микросхем памяти, один по центру и два на краю платы, переворачиваем карту и вывинчиваем еще два у обратной стороны. После таких манипуляций аккуратно ее снимаем.
Здесь же демонтируется и радиатор для подсистемы питания. Он получился низкопрофильным, но стоит отдать разработчикам должное, ведь он крепится не по краям, как обычно это бывает, а ближе к центру, отчего прижим получается более равномерным.
Что не скажешь о пластине для микросхем памяти. Те, который расположились ближе к центру, совсем не контактирует с ней, а просвет достигает между ними и термопрокладкой 0.3 мм, что не есть хорошо. Запишем это к минусам конструкции.
Инженеры создали оригинальную печатную плату собственного белоснежного дизайна, и это еще одна изюминка KFA2 GeForce GTX 780 Ti HOF Edition.
К достоинства можно отнести десятислойную PCB, применение танталовых и керамических конденсаторов, усиленную подсистему питания.
Сердцем модели KFA2 GeForce GTX 780 Ti HOF Edition послужил графический процессор GK110-425 ревизии B1.
Питание реализовано по формуле 8+1+2 (для GPU, PLL и микросхем памяти соответственно).
За управление отвечает ШИМ-контроллер CHiL CHL8318 VR11.1 с регуляторами напряжения IR3550 PowIRstage.
Как уже отмечалось выше, центральные микросхемы памяти не получили должного прижима (он вообще отсутствует). Они даже не получают обдува вентиляторами, так как накрыты сверху.

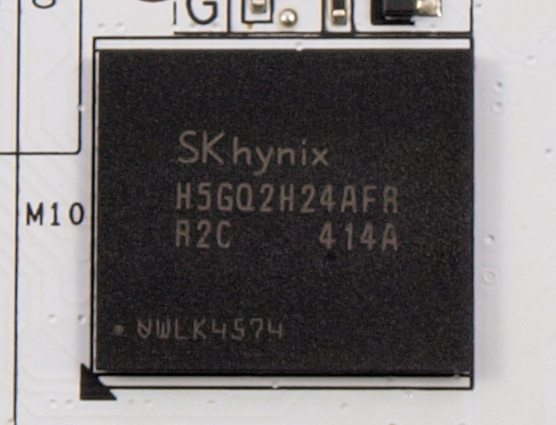

Всего на плате распаяны двенадцать микросхем памяти по 256 Мбайт каждая производства SK Hynix с шиной обмена данных 384 бита, что дает общий объем памяти в 3 Гбайта. Паспортная частота памяти – 1750 МГц (эффективная частота 7000 МГц).
Теперь мы можем лучше посмотреть и схему подключения кнопки на задней панели.
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.0.0 Final.
Проверка стабильности работы видеокарт в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v. 4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая в блоке питания, отключались. Температура воздуха в помещении составляла 27 градусов по Цельсию.
Видеокарта KFA2 GeForce GTX 780 Ti HOF Edition обладает высоким заводским разгоном. В качестве штатного значения базовой частоты графического процессора указана частота 1020 МГц, с активной технологией GPU Boost – 1085 МГц при напряжении 1.162 В. Видеопамять же работает при штатных 1750 МГц.
После всех тестов в простое ускоритель сбрасывает частоты до 324/162 МГц, напряжение составляет 0.875 В, при этом температура GPU устанавливается на отметке 32°C, а система охлаждения работает на минимально возможной скорости вентиляторов 1300 об/мин. Уровень шума в данном случае минимален.
Стоит запустить какое-нибудь ресурсоемкое приложение, как карта «оживает». Благодаря алгоритму работы GPU Boost 2.0 тактовая частота видеоядра поднялась до отметки в 1124 МГц. Это очень хороший показатель. Далее наблюдается такая картина: достигнув 60°C ускоритель снижает напряжение до 1.150 В, частота ядра уменьшается до 1111 МГц, при 70°C – до 1.112 В. Таким поведением KFA2 GeForce GTX 780 Ti HOF Edition старается удержать температуру на должном уровне, в данном случае, 75°C при достаточно комфортном уровне шума. К слову разработчики нашли оптимальное соотношение температура/шум, однако, немного пострадала производительность. Чтобы этого избежать необходимо не давать прогреться графическому процессору выше определенного значения, но тогда повышается уровень шума. Возникает дилемма. Возможно дело исправит новая версия микропрограммного обеспечения, да вот только где ее взять? В случае крайней необходимости можно написать и в техподдержку разработчику.
Но это в тестовых приложениях и «тяжелых» играх, а как дела в целом? Тут все куда радужнее. Разработчики научили работать видеокарту в нескольких режимах, а не только простой – нагрузка – максимальная нагрузка, поэтому частота ядра гибко и динамично изменяется в зависимости от игры, как и напряжение. Чую нужно привести примеры :) В Alien: Isolation, к примеру, частота ядра равняется в среднем 980 МГц, а напряжение и вовсе 0.987 В, а в World Of Tanks – 1020 МГц при 1.025 В. Температуры держатся на уровне 54°C и 59°C соответственно, а вентиляторы не раскручиваются выше 1700 об/мин. Комфортно? Безусловно! И вся эта радость в автоматическом режиме, даже энтузиазма проявлять не надо.
Но мы на этом не останавливаемся. Утилита MSI Afterburner v4.0.0 Final неохотно сотрудничала с видеокартой данного производителя, по-видимому, дело в ШИМ-контроллере, поэтому разгон было решено осуществлять фирменными программами. Заходим на официальный сайт KFA2, скачиваем «свежую» версию программы Xtreme Tuner и видим следующую картину:
Вы скажете, что здесь не так? Ну если не брать во внимание, что отсутствует возможность регулировать напряжение, а частоту ядра и вовсе нельзя поднять выше 549 МГц, то все в полном порядке! А что вы хотели получить, если утилита не обновлялась с марта 2012 года, хоть идентифицировать видеокарту смогла правильно и на том спасибо.
Поэтому перейдем к более интересно программе – EVGA PrecisionX 5.0.0. Рассказывать про нее мы не будем, не первый день с нею знакомы, а перейдем к сути.
Разгон без поднятия напряжения начнем с увеличения Power Target до 110%. Кое-какой запас у нас теперь есть. Двигаем ползунки до максимально стабильных частот и получаем 1135 МГц по ядру (Boost – 1200 МГц) 2000 МГц по памяти. Какие красивые цифры получились :) В нагрузке частота и вовсе держится на отметке 1215-1228 МГц.
В добавок увеличиваем напряжение на 75 мВ и уже 1170 МГц по ядру. Неплохо. Правда держится она недолго – энергопотребление превышает 110%. И тут нас выручает кнопочка Hyper Boost. Нажимаем и вентиляторы раскручиваются до максимума, шум неприемлемый, а вот Power Target блокируется на 52%. Ха, обманули систему! Тут уже и GPU Boost 2.0 работает на полную. Эффект достигнут, жаль и ценой шума, но тесты прогнать ради азарта можно.
Уже готовя это материал вспомнил, что кроме официального сайта KFA2, есть же и Galaxy. Вдруг нам удастся там чем поживиться? И повезло, через несколько секунд у меня уже скачана программа Galaxy Xtreme Tuner Plus мартовской версии правда уже 2014 года.
Внешне утилита мне даже понравилась, все необходимое имеется, даже кнопки с загрузкой драйверов и Facebook есть. А отдельно находится и кнопка с управлением напряжением блока питания, но туда по незнанию соваться не стал.
Что любопытно, есть некая функция EZY-Mode, которая, как оказалось, увеличивает тактовые частоты на 5%. Просто и безопасно. Новичкам подойдет.
Но не за этим мы здесь. Кроме этого, Galaxy Xtreme Tuner Plus v3.0.0.3 умеет повышать напряжение выше рекомендованного и открывается возможность по увеличению напряжению на видеопамяти, чем мы и воспользовались.
Итоговый результат не заставил себя долго ждать – 1170 МГц по ядру (Boost – 1235 МГц), в нагрузке и вовсе 1286 МГц, а память смогла покорить 2025 МГц.
Для полной картины приведу график зависимости температуры и шума от оборотов вентиляторов в тесте Heaven Benchmark 4.0, который более наглядно покажет эффективность системы охлаждения.
Кстати, а вы заметили, что GPU-z v. 0.7.9 идентифицирует некий датчик температуры подсистемы питания? Им и вправду оснащена видеокарта, только у нашего экземпляра он не функционировал, да и вообще с разгоном не повезло, так как модель покоряет частоту ядра 1200+ МГц. Мы же и ее не смогли достичь.
После всего описанного выше может показаться, что видеокарта KFA2 GeForce GTX 780 Ti HOF Edition является отличной моделью в своем классе и лучшим выбором геймера, хотя без недостатков не обошлось.
Бесспорно, среди основных преимуществ этой новинки в первую очередь стоит отметить уникальную печатную плату, эффективную систему охлаждения, качественную элементную базу, а также усиленную одиннадцатифазную подсистему питания. Не стоит списывать со счетов высокий заводской разгон, кнопку по снятию ряда ограничений при ручном разгоне, и внешний вид.
А теперь о другой стороне медали. Про охлаждение микросхем памяти уже упоминалось, что часть из них его не получает вовсе. Другим недостатком оказался свист дросселей при максимальной нагрузке. Конечно, может нам не повезло с экземпляром, побывавшим в лаборатории, да и свист проявил себя лишь при выходе из теста Heaven Benchmark 4.0 и сворачивании игры Metro 2033 Redux, когда FPS не заблокирован, но осадок остался. Да и побить лучшие результаты разгона, достигнутые в лаборатории, не удалось.
Несмотря на все замечания, итоговый вердикт таков: если в вашем системном блоке достаточно места для комфортного размещения видеокарты длиной почти 30 см, которая занимает два с половиной слота расширения, то модель KFA2 GeForce GTX 780 Ti HOF Edition будет отличным выбором для организации комфортного игрового процесса во всех современных играх на максимальных настройках качества.
