Обновленная платформа Intel LGA 2011 с индексом V3 представлена одним-единственным чипсетом, который именуется как Intel X99. Практически все основные производители материнских плат представили свои решения с данным набором логики и соответствующим процессорным разъемом. Многие считают, что произошел революционный прорыв в развитии технологий компании Intel. С моей же точки зрения состоялась обычная эволюция.
Да, на закате своих дней старичок Intel X79 уже морально устарел. Модели на его основе приходилось оснащать уймой сторонних контроллеров, чтобы они выглядели современно и обеспечивали поддержку на должном уровне всех современных интерфейсов. Тут просто напрашивался новый чипсет, который бы обеспечивал более широкую функциональность, и им стал Intel X99.
Понятно, что сегодня чипсеты представляют собой по сути лишь южный мост, который работает с периферийными устройствами. Остальные контроллеры уже давно переехали в сам ЦП, и теперь все в большей степени зависит от него. Здесь также произошли очевидные эволюционные изменения, и они, на мой взгляд, более существенны. Да, теперь процессоры семейства Haswell-E дружат только с памятью типа DDR4. Она должна обеспечивать большую пропускную способность при меньших энергозатратах.
Хотя пока лишь в теории. На практике DDR3 уже давно освоила напряжение 1.35 В и стала именоваться как DDR3L. А результирующие частоты DDR3 уже подошли к значениям 3000 МГц, и никого уже не удивишь одной планкой на 8 Гбайт. С DDR4 пока все не так радужно. Она все еще редка и не настолько популярна. К этому стоит добавить, что пока своими характеристиками она не блещет. Отсюда проистекает вывод, что это новшество пока обкатывается и не дошло до народа.
В плане производительности, переход от памяти DDR3 к DDR4 выглядит пока сомнительно, а как же сама процессорная часть? Вот здесь уже есть определенный результат. Предыдущая топовая модель, i7-4960X, могла похвастать только шестью ядрами и двенадцатью потоками. Теперь же флагман экстремальной серии, i7-5960X, получил еще два дополнительных ядра и четыре потока. Понятно, что количество кадров в играх от этого не вырастет, но существенно улучшится работа в потоковых приложениях, активно использующих вычислительные ресурсы процессора.
Если подвести небольшой промежуточный итог, то новая платформа ориентирована либо на профессионалов, либо на энтузиастов. Исходя из этого, производители материнских плат в первую очередь будут стараться охватить именно эти две категории пользователей. А как же геймеры? Думаю, что пока они предпочтут что-то попроще.
Компания MSI решила охватить сразу все направления, но упор все-таки сделала на экстрим. Это логично, поскольку новая платформа больше подходит для энтузиастов, чтобы устанавливать новые рекорды производительности в различных тестовых пакетах. Несмотря на то, что компания представила на новом чипсете модель серии Gaming, многие с нетерпением ожидали устройств линеек MPower и XPower. На этот раз мы рассмотрим топовую модель для любителей разгона, которая называется MSI X99S XPower AC.
Материнская плата MSI X99S XPower относится к верхнему ценовому сегменту, и это заметно по упаковке. Она выполнена в традиционной для серии желто-черной расцветке, но в данном случае верхний слой глянцевый и еще с зеркальной подложкой. Упаковка выглядит очень стильно и привлекательно, поскольку с лицевой своей стороны она достаточно лаконичная.
Сверху коробки находится пластиковая ручка для удобства транспортировки.
Габариты коробки достаточно большие. Это объясняется тем, что сама плата далеко не маленькая и к тому же надо где-то разместить комплект поставки, который, забегая вперед, можно отметить как огромный.
С лицевой стороны на нас смотрит желтая зеркальная глянцевая буква "X". В моем понимании это означает eXtreme.
Компания MSI и не скрывает, что данная плата предназначена для любителей разгона. Об этом свидетельствует логотип OC Series, который находится внизу. Посередине указано полное наименование модели.
Передняя часть по совместительству является крышкой.
После ее открытия можно обнаружить прозрачное пластиковое окошко, через которое виднеется сама материнская плата. С другой стороны находится информация об используемых технических решениях, которые поделены на отдельные вставки.
Одна из них, расположенная в верхнем левом углу, гласит о том, что питание на процессор подается через полностью цифровую двенадцатифазную подсистему питания. Для обеспечения стабильности предусмотрен дополнительный коннектор питания шины 12 В.
Правее находится вставка с описанием поддержки мультиграфических решений. Действительно, данная материнская плата может похвастать тем, что поддерживает установку четырех видеоадаптеров с двухслотовой системой охлаждения. Для удобства отключения видеокарт теперь вовсе не обязательно вынимать их из слотов, достаточно щелкнуть маленьким четырехканальным DIP переключателем.
Средняя вставка посвящена передаче данных. Здесь нам сообщают о том, что плата оборудована разъемом M.2 Gen3 x4. Из всего этого набора символов стоит лишь запомнить, что он обеспечивает передачу данных со скоростью до 32 Гбит/с. Однако пока о таких накопителях я не слышал даже в теории. Здесь же сообщается о том, что плата поддерживает памяти типа DDR4 с результирующей частотой 3333 МГц. При этом ничего не сообщается о том, что частоту системной шины придется поднять до 125 МГц.
Слева внизу есть еще одна вставка, описывающая комплект, предназначенный для любителей разгона. В него входят: специальная монтажная рамка для вентилятора, флэшка, и рамка для скальпированного процессора. Конечно, хорошо видеть такую заботу об энтузиастах, только все эти устройства смотрятся как-то сомнительно. Вентилятор обычно крепится к одной из направляющих стакана, флэшка может пригодиться в хозяйстве, а вот скальпировать процессор с припоем проблематично, да и по сути бессмысленно.
В правой нижней вкладке приведен инструментарий для разгона, который находится на самой материнской плате. Посмотрим, что находится сзади.
Сверху снова указано полное наименование материнской платы. Немного ниже представлено короткое описание, где отмечается прохождение 24-х часового тестирования в приложении Prime95 с жидкостной системой охлаждения и разогнанным процессором. Было бы логично увидеть условия прохождения этих тестов, но никаких подробностей нет.
В середине снова можно обнаружить несколько вставок, которые отчасти дублируют ту информацию, которая находится с обратной стороны передней крышки. Ниже расположено несколько значков, краткая спецификация устройства и схематичное изображение разъемов задней панели.
Пора заглянуть внутрь. Здесь находятся две коробки. Одна из них закрыта прозрачной пластиковой крышкой и содержит системную плату.
Другая полностью картонная. Она скрывает весь комплект поставки. Без преувеличения можно сказать, что он просто огромный.
Начнем с информационных носителей и специальных аксессуаров.
Вот такие аксессуары находятся в комплекте поставки.
Такого большого комплекта поставки мне не встречалось уже давно. И кое-что мне показалось даже излишним или сомнительно полезным. Однако кому-то может действительно пригодиться специальная защитная рамка для скальпированного процессора. При высокой стоимости подобных плат уже давно целесообразно оснащать подобные устройства флэшками.
Габариты материнской платы составляют 305 х 272 мм, что соответствует стандарту EATX.
На самом деле в этом нет ничего удивительного, поскольку необходимо как-то разместить восемь слотов памяти. Поэтому системная плата вышла крупной и массивной. При выборе корпуса следует учитывать, что плата шире, чем обычный ATX формат.
Вся плата практически полностью черная за исключением редких желтых вставок в элементах системы охлаждения. Поверхность печатной платы матовая. Все разъемы и слоты черного цвета.
Передняя часть MSI X99S XPower AC буквально усеяна различными компонентами, включая большое количество различных кнопок. Поэтому нет ничего удивительного в том, что часть микросхем распаяна с обратной стороны.
Дизайн моделей на платформе Intel LGA 2011 практически везде одинаков. В самой верхней части находится подсистема питания, ниже расположен процессорный разъем, с двух сторон которого находятся по четыре слота памяти.
Питание на материнскую плату подается через основной и дополнительный коннекторы питания ATX по схеме 24+8+4.
В такой организации подачи питания нет ничего необычного, поскольку процессоры для платформы Intel LGA 2011-v3 потребляют немало энергии, о чем косвенно свидетельствует их уровень TDP. Логично предположить, что в разгоне эти значения пропорционально возрастают, а ведь материнская плата предназначена именно для занятий оверклокингом.
Для установки оперативной памяти здесь предусмотрено восемь слотов. Разумеется, речь идет о стандарте DDR4. Это новый тип оперативной памяти, дорогой и не очень распространенный.
Производителем заявлена поддержка режимов работы DDR4 вплоть до 3333 МГц со штатным напряжением 1.2 В. Оверклокерские комплекты памяти такого типа как правило функционируют при напряжении 1.35 В, что соответственно можно выставить вручную в BIOS или просто активировать профиль XMP. Согласно спецификации максимальный объем памяти может достигать 128 Гбайт.
Питание процессора выполнено по двенадцатифазной схеме.
В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL6388.
Из спецификации следует, что она обеспечивает только шесть фаз, а значит, чтобы получить двенадцать, их просто удвоили. Эти самые удвоители и по совместительству драйверы распаяны с обратной стороны.
В качестве транзисторов применены специальные сборки типа Smart Power Stage производства компании Fairchild Semiconductor FDMF5823DC.
Здесь же можно обнаружить фирменные супер ферритовые катушки индуктивности и танталовые конденсаторы. Транзисторные сборки закрыты сверху небольшим радиатором, который входит в состав верхней системы охлаждения.
Она состоит из трех частей. Это два радиатора, которые соединяются между собой тепловой трубкой.
Второй является как бы продолжением первого и помогает ему отводить тепло от тех же самых транзисторных сборок. Объясняется подобное решение просто. Свободного места на плате не так уж и много, а одного радиатора сверху может быть недостаточно. Поэтому тепло через тепловую трубку передается на второй, под которым ничего нет. Таким образом получается как бы единая конструкция для отвода тепла.
Оба радиатора выполнены из алюминиевого сплава и окрашены в черный цвет. На каждом из них сверху нанесена желтая краска и приклеены декоративные черные пластинки. Соединяются они медной никелированной тепловой трубкой диаметром 5 мм, которая вклеена в специальные канавки на каждом изделии. Крепление осуществляется с обратной стороны при помощи подпружиненных винтов. В качестве термоинтерфейса на верхнем радиаторе используется черная терморезинка толщиной около 1 мм.
Другая часть системы охлаждения отводит тепло от чипсета.
Здесь мы видим сложную конструкцию с тепловой трубкой. Однако в данном случае она несет больше декоративный характер. Радиатор один – тот, что непосредственно контактирует с чипсетом. Он достаточно большой, но плоский и слабо оребренный, и соединяется тепловой трубкой с прямоугольником из алюминиевого сплава, в котором посередине есть закрашенное окошко с подсветкой.
Эта часть несет больше декоративный характер, нежели реально помогает в отводе тепла. Хотя есть у него и еще одна функция – обеспечение дополнительной жесткости конструкции. Действительно, в таком случае плата совсем не прогибается, хотя она и так толстая и прочная, поскольку состоит из восьми слоев металлизации.
Как и верхние радиаторы, нижние изготовлены из алюминиевого сплава и окрашены в черный цвет. На обоих присутствуют желтые декоративные элементы. В качестве термоинтерфейса используется серое твердое вещество. По периметру теплосъемника находится специальная рамка из мягкого пористого материала для защиты от перекосов. Крепление осуществляется при помощи подпружиненных винтов.
Под самым большим радиатором спрятался чипсет Intel X99.
Мы уже рассматривали его, и в данном случае без преувеличения можно сказать, что сделан большой шаг вперед касательно функциональных возможностей.
Теперь чипсет обеспечивает работу десяти устройств типа SATA 6 Гбит/с с возможностью создания массивов разных уровней. Именно столько портов этого интерфейса размещено на материнской плате.
Сбоку выведено только восемь, причем четыре из них объединены в специальные разъемы SATA Express. Еще два находятся по нижнему краю платы.
Еще Intel X99 обзавелся поддержкой шести портов USB 3.0 и восьми USB 2.0. На плате распаяны две колодки для подключения четырех устройств USB 3.0. Одна из них расположена недалеко от основного коннектора питания ATX, а другая в правом нижнем углу платы.
На задней панели можно обнаружить еще десять портов этого стандарта, которые представлены дополнительными контроллерами. Среди них две микросхемы ASMedia ASM1074 и одна ASM1042.
В правом нижнем углу, помимо одной колодки USB 3.0, находится разъем USB 2.0, две колодки этого стандарта и два порта SATA 6 Гбит/с.
Дальше по нижнему краю можно обнаружить колодки для подключения кнопок и индикаторов корпуса.
Левее находятся разъемы для подключения TPM модуля, передней аудиопанели и обычный Molex для обеспечения дополнительного питания при установке нескольких видеокарт.
На плате расположено шесть слотов расширения: один PCI-e x1 и пять PCI-e x16.
Неподалеку находится схема, по которой следует устанавливать графические ускорители. К слову сказать, процессоры для платформы Intel LGA 2011-v3 обеспечивают 28 или 40 линий PCI-e Gen 3.
В первом случае можно поставить две видеокарты, которые будут работать по формуле 16+8, и еще четыре линии остаются на разъем M.2, который распаян между четвертым и пятым слотом PCI-e x16.
Мы уже видели на коробке, что здесь применен не совсем обычный интерфейс M.2, а как раз такой, на который выделяются четыре линии PCI-e третьего поколения.
Из мультиграфических технологий поддерживаются как SLI, так и CrossFire. Соответственно четыре видеокарты можно использовать лишь со старшими моделями процессоров, где по 40 линий PCI-e.
В левом нижнем углу находится звуковой кодек. Он представлен микросхемой Realtek ALC1150 и закрыт декоративной крышкой.
Она крепится при помощи двух винтов с обратной стороны, и представляет собой металлическую рамку с полупрозрачным окошком и надписью Audio Boost.
Немного выше распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6792D.
Один гигабитный сетевой контроллер представлен микросхемой Intel I210AT, которая распаяна за задней панелью.
Другой реализован при помощи Intel I218V.
В правом верхнем углу размещен целый блок управления платой. Он состоит из нескольких кнопок, переключателей и колодки для замера напряжений на компонентах.
Здесь же можно обнаружить двойной семисегментный индикатор POST-кодов загрузки и инициализации.
На задней панели расположились следующие интерфейсы.
Модуль беспроводных сетей не впаян, но уже установлен. Чтобы его снять, необходимо открутить пару винтов с обратной стороны.
Точно такой же адаптер уже встречался на материнской плате MSI X99S Gaming 9 AC.
Сверху разъемы задней панели закрыты декоративной пластиной с надписью OC Series, которая крепится при помощи двух винтов и двух гаек.
| Поддерживаемые процессоры | Core i7 в исполнении Socket 2011-3 |
| Системная шина, частота | DMI 2.0х4 (20х4 Гбит/с) |
| Системная логика | Intel X99 |
| Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте до 3333 МГц |
| Слоты расширения | 5 - PCI-e x16 Gen3 1 - PCI-e x1 Gen2 |
| Поддержка Multi-GPU | SLI, 3-WAY SLI, 4-WAY SLI, CrossFireX, Quad CrossFire. |
| Поддержка SATA/RAID | 10x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 2x SATA Express порт – Intel X99; 1x PCI-e M.2 x4 Gen3 порт – 1x PCI-e x4 Gen3; |
| Поддержка mSATA/M.2 | Нет/Да; |
| Сеть | 1х Intel I210AT 1х Intel I218V 1x Intel Wireless AC7260NGW |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 2+4+1x USB 2.0 (Intel X99) |
| USB 3.0 | 4x USB 3.0 (Intel X99) 8x USB 3.0 (ASMedia ASM1074) 2x USB 3.0 (ASMedia ASM1042) |
| IEEE-1394 | нет |
| Системный мониторинг | Nuvoton NCT6792D |
| Питание материнской платы | ATX 24-pin, 8+4pin ATX 12V |
| Разъемы и кнопки задней панели | 1х PS/2 2x USB 2.0/1.1 10х USB 3.0 2x RJ45 5x 3.5 мм Jack 1х Optical S/PDIF Out 1x ClrCMOS 2x разъема для антенны |
| Фирменные технологии |
|
| Размеры, мм | 305 x 272 |
| Форм-фактор | EATX |
В случае с MSI X99S XPower AC используется фирменный интерфейс Click BIOS 4, который уже не раз встречался на других моделях компании. Основное отличие данной версии заключается в оформлении. Традиционно в линейке OC Series используется черно-желтая палитра, а в серии Gaming черно-красная. Вот и все основные отличия.
Про меню настроек можно говорить бесконечно долго, поэтому лучше один раз увидеть все в прилагаемом ролике.
Что касается работы в BIOS, то все настройки осуществляются легко и просто. Лично у меня не возникло никаких сложностей с достижением максимальных возможностей процессора на воздухе, но об этом чуть ниже.
Для тестирования использовалась следующая конфигурация:
В прошлый раз при тестировании материнской платы MSI X99S Gaming 9 AC мне любезно предоставили самый младший ЦП – i7-5820K. Тогда его удалось разогнать с воздушным охлаждением до 4500 МГц. В целом неплохой результат для шестиядерного процессора.
Однако он был отдан вместе с системной платой, и на сей раз пришлось купить собственный Haswell-E – i7-5960X, поскольку именно у него в распоряжении восемь ядер и шестнадцать потоков. Шестиядерные модели у меня уже были (i7-3930К и i7-4930К), требовалось оценить максимальную производительность новой платформы.
Для начала посмотрим на штатный режим работы.
Стоит обратить внимание на то, что в нагрузке частота процессорных ядер автоматически увеличивается до 3300 МГц. В штатном режиме память запускается с результирующей частотой 2133 МГц и таймингами 15-15-15-36-1Т. Для ее разгона можно воспользоваться одним из профилей XMP.
Кстати, при частоте системной шины 100 МГц максимально возможная частота памяти, которую можно установить в BIOS, равняется 2666 МГц. Поэтому при активации профиля в моем случае шина сразу же приняла значение 125 МГц.
Кроме этого, приходится вручную устанавливать множители процессорных ядер и кэша, иначе система может просто не завестись со штатными установками. В данном случае было повышено напряжение на ЦП до 1.35 В, а его множитель установлен на 35. Хорошо видно, что для воздушной системы охлаждения это является пределом, поскольку утилиты начинают отмечать троттлинг.

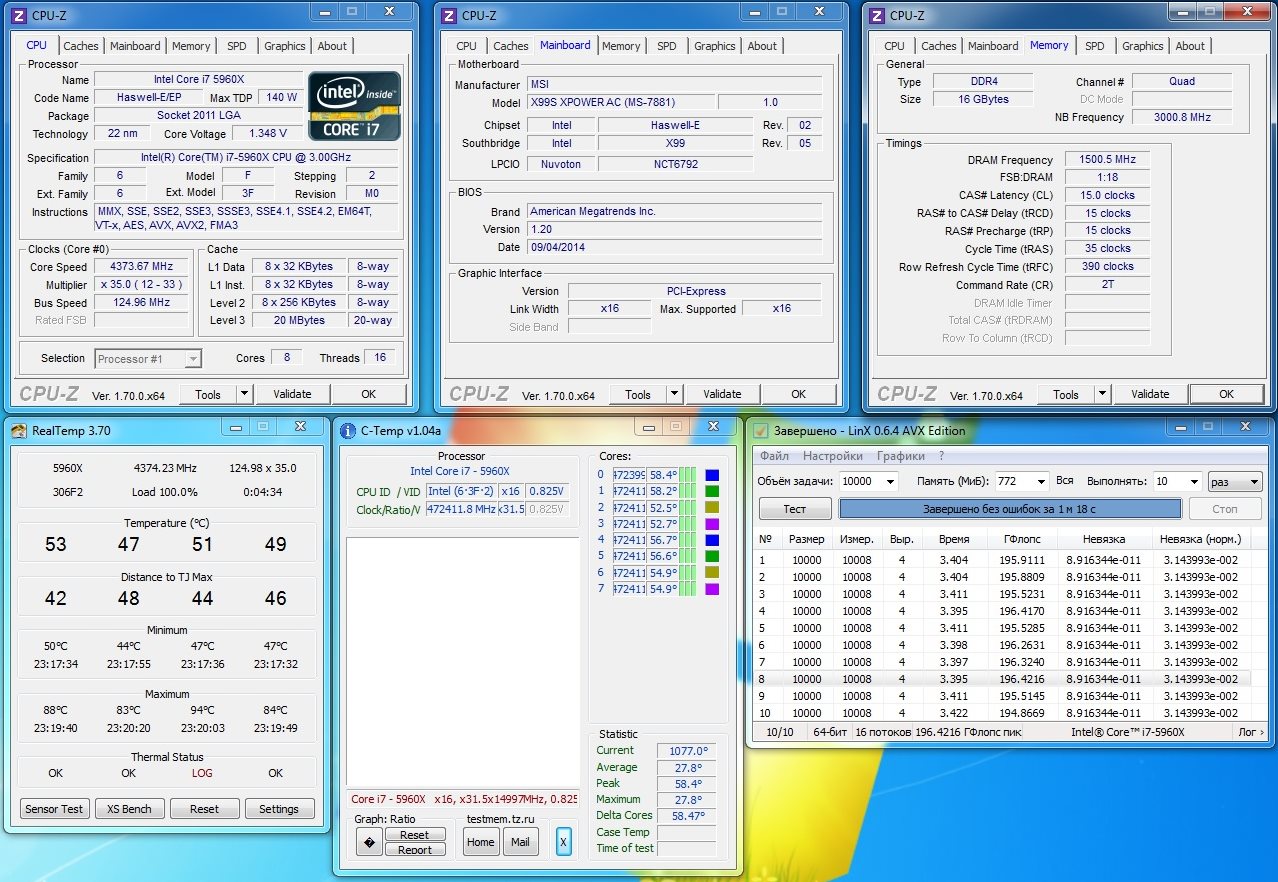

Несмотря на то, что увеличена частота системной шины, памяти и процессорных ядер, в данном случае максимальная производительность не достигается. Поэтому для достижения лучшего результата пришлось разгонять процессор множителем, а память установить на максимальной для штатной шины частоте – 2666 МГц.
При этом выявился интересный факт – при разгоне производительность возрастает не настолько хорошо, как ожидалось. У меня даже возникло ощущение того, что видеокарта работает на пониженных частотах, но после запуска мониторинга стало ясно, что это не так. Что касается вычислительных приложений, то разница видна невооруженным глазом. Именно в потоковых приложениях, связанных с многозадачностью, раскрывается весь потенциал новой платформы.
Стоит также обратить внимание на тот факт, что процессор очень горячий, и мне к тому же достался неудачный экземпляр, который на «воздухе» способен взять всего 4400 МГц при напряжении 1.35 В.
Тестирование MSI X99S XPower AC проводилось в корпусе Corsair Graphite 600T с открытой боковой стенкой при комнатной температуре 25°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температурный режим радиаторов.
Температура верхнего радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
На мой взгляд, на модели серии Gaming звучание было заметно лучше, хотя используется тот же самый звуковой кодек. С другой стороны, специфика данного устройства подсказывает, что звук здесь играет отнюдь не главенствующую роль, поэтому придираться к нему нет смысла. То же самое касается беспроводного адаптера. Конечно, его наличие можно занести в плюсы, но в целом на разгон он не влияет.
Поскольку MSI X99S XPower AC в первую очередь ориентирована на энтузиастов, она полностью оправдывает свое предназначение. В комплекте есть все самое необходимое для занятий экстремальным разгоном. Это же касается и обширного встроенного инструментария. Нет вопросов и к BIOS, он очень удобный и функциональный, все параметры в нем настраиваются легко. Отмечу, что из всех протестированных мною решений на чипсете Intel X99 именно модель MSI обеспечивает самый простой разгон. Не стоит забывать и про очень богатый комплект поставки. Совокупность всех факторов позволяет назвать рассмотренную материнскую плату настоящим лидером новой платформы.
С другой стороны, MSI X99S XPower AC может приглянуться и профессионалам, поскольку она позволяет установить четыре графических ускорителя и оснащена всеми современными интерфейсами для поддержки накопителей новых стандартов SATA Express и M.2. Последний разъем представляет усовершенствованную модификацию, которая обеспечивает передачу данных до 32 Гбит/с. Пусть таких накопителей и контроллеров пока нет, зато есть серьезный задел на будущее.
Данная материнская плата мне понравилась именно своей простотой и легкостью в настройке и работе. Однако за этим скрывается не такая высокая, как у конкурентов, производительность в разгоне. Возможно, все дело в настройках, но при разгоне шиной со страйпом 125 показатели меня немного разочаровали, хотя система работала стабильно и без нареканий. Рискну предположить, что BIOS еще сыроват, и при последующем обновлении результаты могут стать лучше.
Многих может заинтересовать вопрос цены, но по сути обсуждать здесь нечего. Мало того, что сейчас выросли все цены на комплектующие, так еще и стоимость владения самой платформой Intel LGA 2011 v3 велика. Начнем с того, что придется купить процессор, а это как минимум 13 000 рублей за модель начального уровня. Как пользователь предыдущей платформы с ЦП Intel Core i7-3930K и i7-4930K, могу сказать, что смысл переходить есть только в случае с i7-5960X, поскольку у него на два физических ядра больше. Иначе переход будет пустой тратой денег, ведь в плане производительности прирост не очень ощутим.
