Лаборатория Overclockers.ru продолжает знакомить читателей с корпусами производства компании BitFenix, набирающей все большую популярность на российском рынке.
Благодаря нашему партнеру – компании Регард, героем обзора стал BitFenix Outlaw, выпущенный в сентябре 2011 года. Модель относится к нижнему ценовому сегменту, наделена неплохой функциональностью и оснащена довольно продуманной конструкцией.
Название Outlaw (в переводе с английского – «Вне закона») корпус получил за то, что, по словам разработчиков, он нарушает все общепринятые стандарты. Отчасти это действительно так, ведь в данном случае изюминкой является непривычное размещение системной платы, когда она располагается перевернутой на 180 градусов. И хотя данное решение не ново (например, Lian Li уже давно применяет подобную конструкцию в некоторых моделях своих корпусов), BitFenix концентрирует внимание именно на этом, мотивируя тем, что размещенная в верхней части системного блока видеокарта будет эффективнее охлаждаться, обдуваемая верхними вентиляторами.
Кратко стоит отметить, что BitFenix Outlaw поддерживает материнские платы форм-фактора вплоть до ATX, получил достаточное количество 5.25- и 3.5-дюймовых отсеков и оборудован посадочными местами для восьми вентиляторов. Неплохо для бюджетного продукта.
Корпус BitFenix поставляется в небольшой коробке из неокрашенного картона. Ее габариты: 485 x 235 x 535 мм (Д x Ш x В). Масса брутто составляет 6.1 кг.
Оформлена упаковка простенько, но информативно. Технические характеристики кратко представлены на одной из боковин, коробка изобилует картинками корпуса, в том числе показана внутренняя его часть, а сносками обозначены основные конструктивные особенности продукта. Не обошлось и без традиционных ручек-отверстий для переноски.
Внутри коробки корпус стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами фронтальной панелью вверх. Руководство пользователя в виде небольшой книжки разместилось здесь же.
Аксессуары скрываются внутри корпуса в картонной коробочке. Комплект поставки выделяется большим количеством винтов с накатанной головкой, что не часто встретишь, тем более в комплектации бюджетной модели. Хороший бонус – стальной переходник для отвертки на шестигранник.
А также наклейка – логотип производителя, которую можно наклеить в любом месте корпуса по желанию.
Комплект поставки BitFenix Outlaw включает:
Придраться здесь, учитывая позиционирование продукта, сложно.
Прежде чем начать обзор BitFenix Outlaw, стоит сказать, что на рынке он представлен лишь в одной цветовой вариации – в полностью черном виде.
Дизайн корпуса – классический, с чуть выпуклой фронтальной панелью симпатичного вида.
Outlaw получил форм-фактор Midi Tower. Габариты корпуса: 180 мм в ширину, 438 мм в высоту и 478 мм в глубину. Про массу изделия производитель скромно умалчивает, однако учитывая массу брутто 6.1 кг, нетрудно предположить, что корпус весит ~5 кг.
Материал изготовления шасси и боковых панелей устройства – холоднокатаная сталь SECC толщиной 0.6 мм.
Скромно, но для бюджетного продукта весьма неплохо.
Фронтальная панель выполнена из пластика, который покрыт чем-то вроде жесткой резины – это фирменное покрытие SofTouch. И опять же, хороший бонус, несмотря на ценовой сегмент BitFenix Outlaw.
Левая боковая панель полностью закрытая, без каких-либо вентиляционных решеток. Правая оборудована двумя посадочными местами для 120- или 140-мм вентиляторов.
Удерживается каждая боковина парой винтов с накатанной пластиковой головкой и снимается сдвигом назад. Хотя их снятие затруднительно, из-за отсутствия «за что зацепиться».
Лицевая панель, как было отмечено выше, наделена покрытием SofTouch. Три 5.25-дюймовых отсека расположены в верхней части, забор воздуха фронтальными вентиляторами осуществляется через узкие вентиляционные решетки по бокам панели.
А также с боковых сторон. Везде применяется мелкоячеистая стальная сетка.
Панель – съемная, для демонтажа ее требуется потянуть за нижнюю часть на себя. Но поскольку к ней подводятся провода, полностью отделить панель не выйдет.
Здесь мы получаем доступ к посадочным местам для двух вентиляторов. Противопылевые фильтры не предусмотрены.
Органы управления выведены на верхний торец передней панели. Включают в себя кнопки включения и сброса, два аудиогнезда mini-jack 3.5 мм для подключения наушников и микрофона (HDA + AC’97), над которыми находятся два светодиодных индикатора, и четыре порта USB 2.0. Скоростной интерфейс USB 3.0 отсутствует, что печально.
Тыловая панель BitFenix Outlaw выделяется, конечно же, «перевертышем», ее компоновка перевернута вверх тормашками. Системная плата в корпусе располагается перевернутой на 180 градусов.
Количество слотов расширения – семь штук, они закрыты одноразовыми перфорированными заглушками (для бюджетного корпуса это не является минусом). Помимо этого, есть два обрезиненных отверстия для вывода шлангов системы жидкостного охлаждения. Отсек для блока питания правил не нарушал, он располагается стандартно в нижней части.
Верхняя панель BitFenix Outlaw оборудована двумя вентиляционными решетками с поддержкой двух 120 мм вентиляторов. Поскольку видеокарта в корпусе располагается в верхней части, правильнее будет установить их на вдув, для лучшего обдува адаптера.
Но в некоторых случаях возможно более эффективное охлаждение видеокарты с установленными вентиляторами на выдув, особенно если используется модель нереференсного дизайна.
Нижняя панель, помимо вентиляционной решетки для блока питания в задней части, оборудована посадочным местом для 120 мм вентилятора в центре. Защита от пыли отсутствует и здесь.
Опорой системному блоку служат четыре круглые ножки, расположенные по периметру днища. Снаружи они облицованы отполированным металлом в декоративных целях, а с нижней стороны оборудованы резиновыми прокладками.
Крепление ножек осуществляется при помощи винтов, что можно отметить как плюс, учитывая нижнюю ценовую нишу корпуса.
BitFenix Outlaw скомпонован просто, соответствуя своему бюджетному статусу. Закон нарушает только положение материнской платы, которая располагается перевернутой на 180 градусов.
Внутри корпус, как и снаружи, полностью черен.
Корзина для HDD и ODD – общая, она разделена перегородкой для увеличения жесткости конструкции. Кроме того, жесткость обеспечивает изгиб поддона платы в районе корзины для накопителей и несколько выштамповок на нем причудливой формы.
С обратной стороны предусмотрено несколько отверстий для вывода проводов от блока питания, основное место их концентрации – за корзиной для жестких дисков. По всей остальной площади свободного места мало, всего 2 мм. Зато возле корзины расстояние целых 55 мм.
Верхняя часть по большей части перфорированная. Установленная видеокарта должна хорошо обдуваться верхними вентиляторами, но покупать их придется самому пользователю.
Блок питания размещается в задней нижней части корпуса на резиновых прокладках. Причем последних не четыре штуки, как это обычно бывает, а шесть. Дополнительные две призваны поддерживать переднюю часть БП большой длины.
Ориентация блока питания может быть в обоих положениях, а его длина не должна превышать 160 мм, если планируется установка нижнего вентилятора. Если последний не установлен, то длина блока может быть значительно больше. Так, расстояние от тыловой панели до корзины HDD составляет 300 мм, а до установленного жесткого диска – 258 мм.
Материнская плата располагается перевернутой на 180 градусов и устанавливается на поддон стандартным способом – при помощи семимиллиметровых стоек, две из которых уже вкручены в поддон. Эти получили специальную конструкцию с выступающей кромкой для прочного удержания платы во время ее монтажа. Поддерживаемый BitFenix Outlaw форм-фактор системных плат: ATX, microATX и Mini-ITX.
Как показали замеры, высота процессорного охладителя может быть до 155 мм. Максимальная длина видеокарты ограничена только длиной корпуса при условии отсутствия напротив установленного 5.25-дюймового устройства. Расстояние от тыловой панели до корзины ODD составляет 295 мм.
Корзина для накопителей бюджетного типа, диски в ней располагаются продольно. Всего в корзине можно разместить четыре 3.5-дюймовых накопителя. Защита от вибрации предусмотрена только в двух нижних отсеках, она представляет собой антивибрационные прокладки из жесткого силикона (возможно, это даже резина). Оба верхних отсека для HDD прокладками не оборудованы, что весьма странно и можно отнести к минусам.

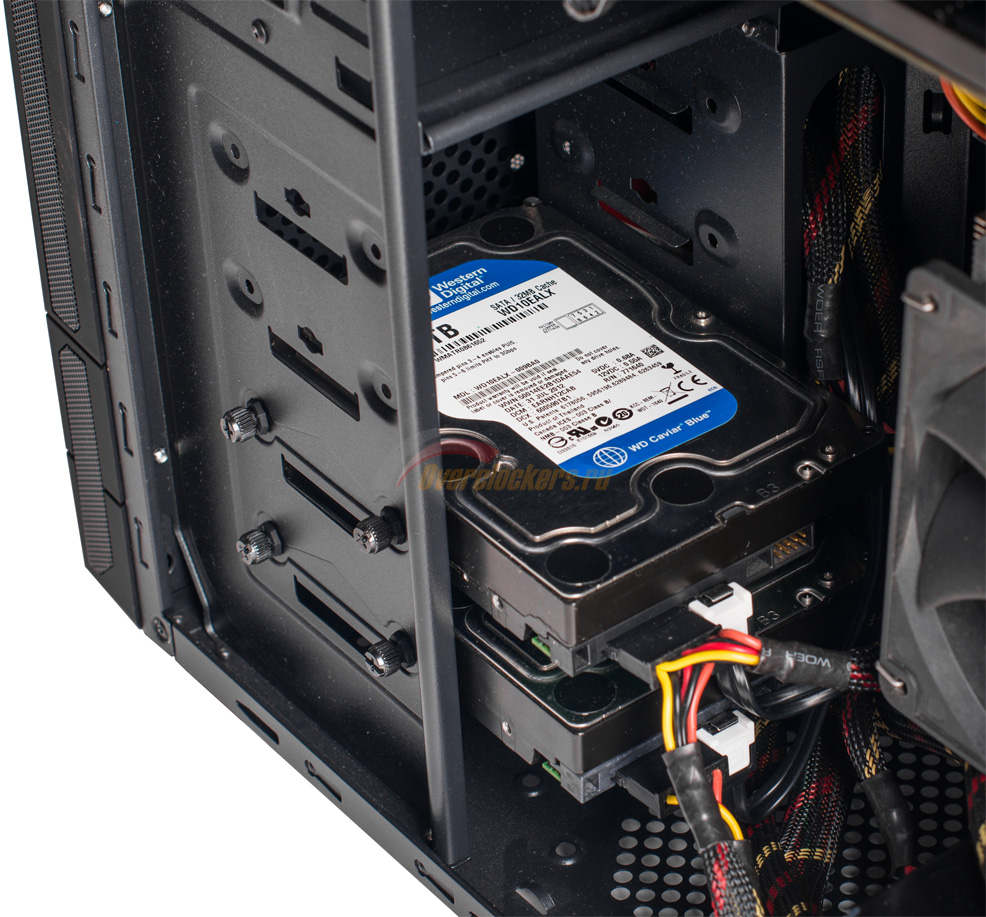

Установка накопителей банальна, жесткий диск ставится в корзину с внутренней стороны и прикручивается винтами с накатанной головкой с обеих сторон. Плюсом можно выделить применение подобных винтов: во-первых, это гораздо удобнее, нежели простые винты, во-вторых, не требуется использование отвертки.
Жесткие диски нижнему вентилятору не помеха – нижний HDD поднят над днищем на расстояние 50 мм.
Устройств типоразмера 5.25 дюйма в BitFenix Outlaw можно вместить до четырех штук. Но внешними из них могут быть только три, и еще одно внутреннее в нижнем отсеке. Вместо последнего сюда можно установить один 2.5-дюймовый накопитель. Прикручиваются устройства, как и жесткие диски, винтами с накатанной головкой.
Каких-либо проблем при сборке ПК в BitFenix Outlaw выявлено не было. Компоненты устанавливаются быстро и просто, ничего не задевает и не мешает.
Сразу стоит отметить, что процессорный кулер в конечном итоге был установлен перевернутым на 180 градусов от показанного на фотографии, поскольку наблюдались некоторые проблемы при функционировании тепловых трубок во время тестирования.
Все провода от блока питания за поддоном платы уложить вряд ли удастся. У меня получилось завести за поддон кабель питания платы, видеокарты и частично кабель SATA. Отверстие для вывода кабеля питания процессора ATX12V так и вовсе отсутствует. Впрочем, данный провод укладывается в нижней части корпуса без каких-либо проблем, не затрудняя прохождение воздушного потока.
Доступ к крепежной крестовине кулера CPU в моем случае получился нормальный, а закрытие боковой дверцы осуществлялось беспрепятственно, абсолютно не вызывая деформации последней.
Система вентиляции BitFenix Outlaw является весьма продвинутой, хотя в штатной комплектации в корпусе установлен всего один фирменный вентилятор Spectre в тыловой части. Его типоразмер – 120 х 120 х 25 мм, номинальная скорость вращения крыльчатки – ~1200 об/мин, разъем питания трехконтактный, а функционирование осуществляется на выдув.
Гораздо интереснее рассмотреть возможности в плане расширения СО. Outlaw можно напичкать вентиляторами в количестве аж восьми штук. Помимо штатного тылового, есть возможность установки двух «стодвадцаток» на фронтальную панель, двух аналогичных вентиляторов на верхнюю, одного такого же на днище корпуса и двух 140- или 120-мм на правую боковую панель. Для бюджетного корпуса очень хорошие возможности.
Стоит отметить, что BitFenix Outlaw не оборудован каким-либо контроллером изменения оборотов вентиляторов. Не предусмотрена и защита от пыли.
| Название модели | BitFenix Outlaw Black |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм | 180 x 438 x 478 |
| Масса корпуса (нетто), кг | ~5 |
| Материал корпуса | Сталь / Пластик |
| Цветовая вариация | Черный |
| Внешние 5.25" отсеки, шт. | 3 (+1 внутренний) |
| Внутренние 3.5" отсеки, шт. | 4 |
| Внутренние 2.5" отсеки, шт. | 1 (вместо внутреннего 5.25) |
| Слоты расширения, шт. | 7 |
| Внешние порты | 4 x USB 2.0 HD Audio |
| Поддержка материнских плат | ATX / microATX / Mini-ITX |
| Штатная система охлаждения | Тыловой вентилятор: 1 x 120 мм (~1200 об/мин, выдув) |
| Расширение СО | Фронтальный вентилятор: 2 x 120 мм Верхний вентилятор: 2 x 120 мм Тыловой вентилятор: 1 x 120 мм Нижний вентилятор: 1 x 120 мм Боковой вентилятор: 1 x 140/120 мм |
| Максимальная длина видеокарты, мм | Ограничена длиной корпуса |
| Максимальная высота кулера CPU, мм | 155 |
| Максимальная длина блока питания, мм | 160 (300) |
Во время испытаний в BitFenix Outlaw собиралась следующая система:
Эффективность системы охлаждения BitFenix Outlaw сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Компоненты (кроме видеокарты) тестировались в одном режиме – в штатной комплектации вентиляторов при их номинальной скорости вращения. Графический адаптер тестировался в дополнительном режиме – с установленным на верхнюю панель (в заднюю часть) 120 мм вентилятором (+Fan на графиках), скорость вращения крыльчатки которого составляла ~1200 об/мин, а функционирование осуществлялось на выдув.
Процессор был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z в нагрузке составляло 1.4 В.
Оперативная память функционировала на частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный «запасной» прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы AIDA64 v4.20.2800.
Видеокарта функционировала на частотах 783 МГц по ядру и 4020 МГц по памяти. Напряжение ядра в нагрузке составляло 1.05 В.
Для прогрева видеокарты использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Скорость вращения крыльчаток вентиляторов системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – ~1800 об/мин (50%). Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.1.
Стоит учесть, что стендовый видеоускоритель получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого им воздуха может задерживаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.69.0 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 3.0.1 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | AIDA64 v4.20.2800 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 20°C и не менялась во время тестирования. Для всех полученных в ходе замеров результатов допускается погрешность измерения в районе +/- 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CBitFenix Outlaw показал удовлетворительные температурные режимы, проиграв открытому стенду четыре градуса по части охлаждения процессора и шесть градусов по жестким дискам. С учетом отсутствия активного обдува последних результат неплохой.
С видеокартой же ситуация оказалась, грубо говоря, плачевна. Если использовать штатную комплектацию вентиляторов без изменений (один тыловой), то видеоускоритель начинает задыхаться уже через пять минут после начала теста. Добавление вертушки на верхнюю панель значительно улучшает охлаждение GPU, но все равно температура не идеальна – разница с открытым стендом составляет 16 градусов по Цельсию. Установка на верхнюю панель второго вентилятора теоретически должна улучшить охлаждение.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – исследовать шумность системы в целом и сравнить ее с шумом от открытого стенда. Скорость вращения крыльчатки вентилятора процессорного кулера не изменялась, шпиндели жестких дисков продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1200 об/мин). Тестирование проводилось в штатной комплектации вентиляторов при номинальных оборотах последних.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~24 дБ. Замеры проводились на расстоянии 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера.
Тестировались два режима: шумомер располагался спереди от «системника» со смещением влево на 45 градусов (Left на графиках) и со смещением вправо на 45 градусов (Right на графиках). В обоих случаях шумомер размещался смещенным вверх на 20 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБВ плане шумности BitFenix Outlaw оказался очень неплох. В принципе, этого и следовало ожидать, поскольку в корпусе трудится всего один штатный вентилятор. Так, с левой стороны корпуса уровень звукового давления чуть выше открытого стенда, субъективно на слух разница практически не ощутима. С правой стороны шумность увеличивается в среднем на 1 дБ: оно и понятно, ведь правая боковина изобилует вентиляционными отверстиями.
При активном перемещении головок HDD наблюдается незначительное «грохотание», присутствуют призвуки низкого тона. Но повторюсь – незначительное. При этом вибрация на корпус передается слабо, хотя частично ощущается и на опорной поверхности.
Вряд ли BitFenix Outlaw суждено выделиться среди бюджетных собратьев, несмотря на его «вне законность». Хотя определенную часть пользователей привлечет перевернутая вверх тормашками материнская плата, позволяющая установить графический ускоритель в верхней части и обеспечить его обдув (или откачку горячего воздуха) верхними вентиляторами. Пусть даже последние придется докупать отдельно. Но это того стоит, поскольку тестирование с одной вертушкой на верхней панели показало, что в таком случае температура GPU заметно снижается.
Несмотря на бюджетную направленность BitFenix Outlaw, в нем применяется фирменное покрытие SofTouch, опорные ножки прикручены винтами, а для мягкой посадки блока питания задействованы шесть резиновых прокладок. Корпус придется по душе и тем пользователям, которые предпочитают размещать системный блок по левую руку, хотя тогда уровень шума будет выше из-за «дырявости» правой панели. Кроме того, стоит отметить удобное крепление жестких дисков и оптических приводов винтами с накатанной головкой и большое количество последних в комплекте, а также возможность установки до восьми вентиляторов. Пусть бонусы не столь существенные, но все же.
Не обошлось и без недостатков. В их числе отсутствие антивибрационного крепления для двух верхних жестких дисков и отсутствие портов USB 3.0 (хотя если учесть возраст данной модели, то этот минус можно списать на нет). Наличие одноразовых заглушек слотов расширения хоть и неприятно, но для бюджетного решения не является минусом. А вот отсутствие какой-либо защиты от пыли в виде противопылевых фильтров смотрится удручающе.
Что касается стоимости BitFenix Outlaw, то рекомендованный производителем ценник составляет 39 евро. В московской же рознице корпус предлагается за ~3500 рублей, что легко объясняется ослаблением позиций рубля.
Плюсы BitFenix Outlaw:
Минусы корпуса:
