Героем данного обзора станет корпус Thermaltake Urban T31, который появился на свет в ноябре 2013 года. Модель входит в линейку Urban Series и позиционируется для сборки бесшумного ПК.
Urban T31 выполнен в формате Midi Tower, может похвастать стильным дизайном и хорошей функциональностью. Корпус оборудован шумоизоляцией, поддерживает материнские платы форм-фактора ATX и microATX, наделен тремя 5.25-дюймовыми отсеками с возможностью установить 3.5-дюймовое устройство, разборной корзиной на шесть накопителей, а СО корпуса вмещает до шести вентиляторов.
Для любителей лицезреть внутреннее обустройство ПК выпускается модификация с прозрачным акриловым окном на левой боковине.
Пора переходить к рассмотрению Thermaltake Urban T31. Как обычно, начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Thermaltake Urban T31 поставляется в средней по величине коробке из неокрашенного картона. Ее габариты: 565 x 256 x576 мм (Д x Ш x В). Масса брутто составляет 8.9 кг.
На лицевой и обратной сторонах коробки отображена картинка корпуса, на боковинах можно ознакомиться с основными конструктивными особенностями продукта, в том числе на русском языке, а также спецификациями. Здесь же расположены традиционные ручки-отверстия для переноски.
Внутри коробки корпус стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами.
Аксессуары находятся внутри корпуса в прозрачном пакете. Ничего интересного обнаружить не удалось, не считая переходника в 5.25-дюймовый отсек для 3.5-дюймового устройства.
Комплект поставки Thermaltake Urban T31 включает:
На рынке представлена лишь одна цветовая вариация Thermaltake Urban T31 – в полностью черном цвете. Зато модификаций две: закрытый корпус, который и прибыл на тестирование, а также модель с прозрачным акриловым окном на левой боковой стенке.
Приятный на глаз дизайн Urban T31 отторжения не вызывает. Несуразные элементы отсутствуют, а в закругленных углах прослеживается обтекаемость. Стильный вид продукту придает шлифованная под металл фронтальная дверца.
Urban T31 получил конструкцию Midi Tower. Габариты корпуса: 206 мм в ширину, 511 мм в высоту и 500 мм в глубину. Масса нетто – 7.2 килограмма. Корпус не слишком широк, и если расширением места за поддоном системной платы занимается выштамповка на боковине, то с максимальной длиной охладителя CPU возможны ограничения.
Материал изготовления Urban T31 – холоднокатаная сталь SECC толщиной 0.7 мм, а также пластик, из которого изготовлены фронтальная и верхняя накладные панели.

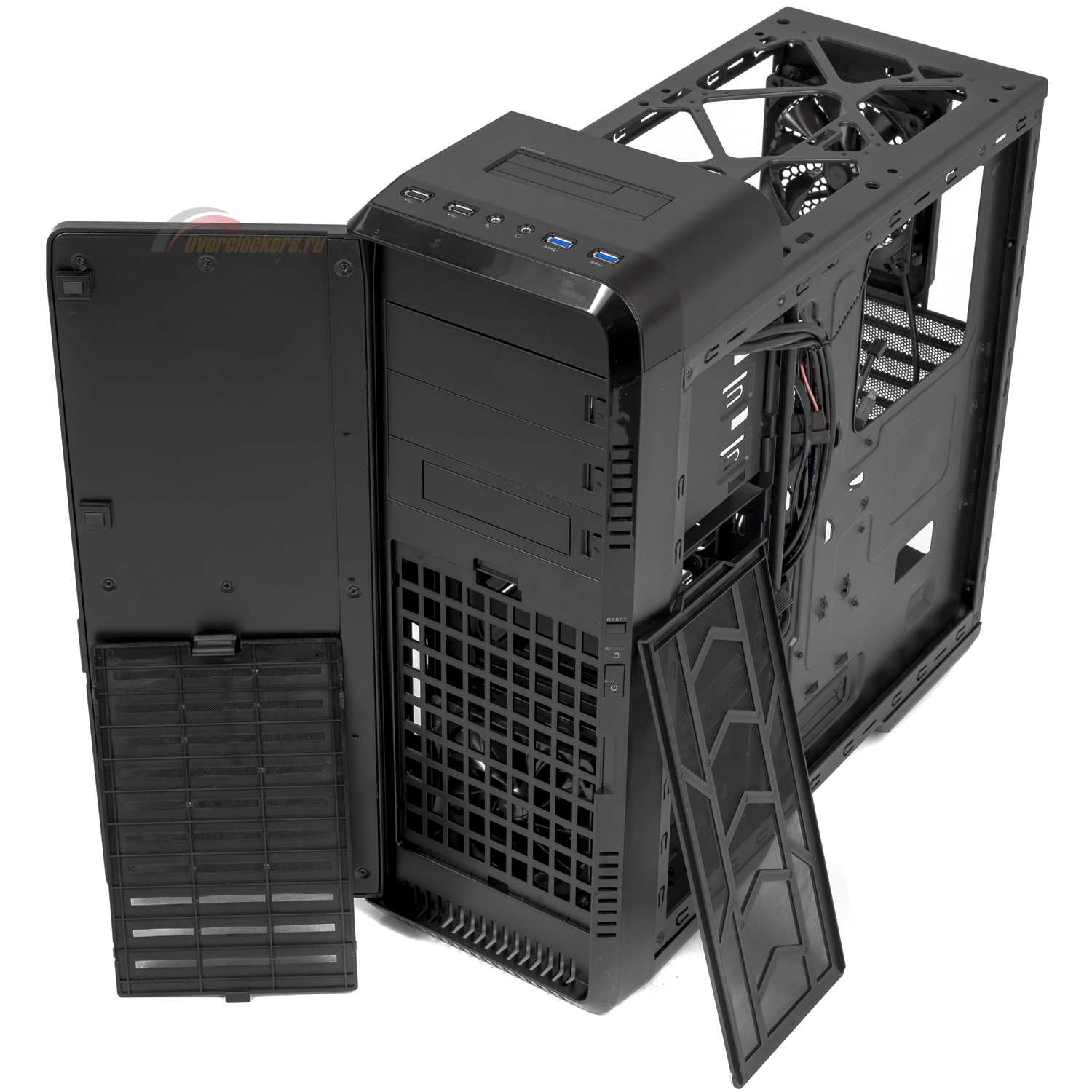

Фронтальная панель выполнена в виде откидывающейся влево дверки, удерживаемой посредством нескольких магнитов. Материал изготовления – пластик, с декоративной глянцевой отделкой под шлифованный металл, довольно грубой, поэтому структура поверхности заметна хорошо под любым углом.
За дверкой расположились три 5.25-дюймовых отсека, закрытые быстросъемными заглушками на защелках. Нижний отсек поддерживает установку 3.5-дюймового устройства, что можно отметить как плюс. Остальную часть занимает съемная воздухозаборная решетка, оборудованная с внутренней стороны противопылевым фильтром. Для снятия решетки достаточно потянуть за рычаг.
Да и саму фронтальную панель можно полностью отсоединить, если потянуть за нижний выступ со стороны днища на себя.
Кнопкам включения ПК и сброса нашлось место с правой стороны фронтальной панели. Здесь же находятся и светодиодные индикаторы, сигнализирующие работу компьютера и активность системы хранения данных. Порты для подключения внешних устройств выведены на верхний торец фронтальной панели: два USB 3.0, два USB 2.0 и пара стандартных аудиогнезд mini-jack 3.5 мм.
Интересная фишка – док-станция для “горячего” подключения накопителей, расположенная возле портов и закрытая подпружиненной крышкой. Сюда может устанавливаться как 3.5- или 2.5-дюймовый HDD, так и SSD накопитель.
Обе боковые панели Thermaltake Urban T31 полностью закрытые, вентиляционные решетки не предусмотрены.
Правая боковина, в отличие от левой, имеет выштамповку наружу, что дает дополнительное место за поддоном системной платы облегчая укладку проводов.
Снимаются панели сдвигом назад, после предварительного откручивания с задней стороны пары винтов с накатанной головкой. Винты вмонтированы в панель, что исключает их потерю.
Панели с внутренней стороны оборудованы слоем шумоизоляционного материала, внешне похожим на поролон. И хотя подобная “шумка” не отличается высокой эффективностью, в любом случае снижению шума быть.
Компоновка тыловой стороны в Urban T31 стандартна. Включает в себя: отсек для блока питания в нижней части, семь слотов расширения со съемными перфорированными заглушками, вырез под I/O-заглушку системной платы, а также посадочное места для вентилятора в верхней части. Два обрезиненных отверстия для вывода шлангов системы жидкостного охлаждения дополняют картину.
Верхняя сторона, помимо вышерассмотренных портов для внешних устройств и док-станции для накопителя, несет в своем конструктиве большую вентиляционную решетку, занимающую две третьи всей площади панели.
Панель – съемная. Для демонтажа ее требуется потянуть за верхнюю часть на себя, открывая доступ к посадочным местам для двух вентиляторов. Панель оборудована быстросъемным противопылевым фильтром на обе решетки, который извлекается сдвигом назад (извлечение фильтра не требует снятия панели).
Днище Thermaltake Urban T31 почти все продуваемо. Здесь также расположен фильтр от пыли, закрывающий две вентиляционные решетки: для блока питания и нижнего вентилятора. Снимается фильтр сдвигом назад.
Опорой Urban T31 служат четыре широкие прямоугольные ножки высотой 35 мм, расположенные по периметру днища. С нижней стороны ножки оборудованы мягким антивибрационным материалом.
Итак, с внешним видом и дизайном корпуса мы разобрались, теперь перейдем к изучению его внутреннего строения.
Внутренняя компоновка Thermaltake Urban T31 стандартна для “башни”.
Как и снаружи, внутри корпус полностью черный.
Система скрытой укладки проводов включает в себя три отверстия с наличием резиновых вставок, одно отверстие для прокладки кабеля питания процессора ATX12V и достаточное количество кронштейнов для стяжек. Имеется большой вырез для доступа к крепежной крестовине кулера CPU. Свободного места за поддоном с учетом выштамповки на боковине – 22 мм.
“Материнка” закрепляется на поддоне посредством стандартных семимиллиметровых стоек, которые уже вкручены на свои места (для плат ATX), избавляя пользователя от лишних манипуляций. Поддерживаемый Urban T31 форм-фактор материнских плат: ATX и microATX.
Блок питания размещается в задней нижней части корпуса на выгнутых из днища подставках. Его ориентация может быть в обоих положениях, но правильнее будет устанавливать его вентилятором вниз.
Расстояние от тыловой панели до нижней корзины HDD составляет 305 мм, поэтому в корпус можно вместить блок питания любой длины.
Однако если планируется установка 120-мм вентилятора на днище, длина БП не должна превышать 160 мм. Здесь есть нюанс: если блок модульный, длина разъемов должна быть не более 15 мм, иначе вентилятор закрепить не удастся. В моем случае так и произошло, поэтому при тестировании вентилятор был винтами не закреплен и смещен к фронтальной части на 5 мм (при длине разъемов стендового БП 20 мм).
Максимальная длина графического адаптера составляет 410 мм с демонтированной верхней корзиной HDD и 290 мм с установленной. Высота процессорного кулера заявлена производителем как 155 мм. Не густо, хотелось бы хотя бы 160 мм.
Thermaltake Urban T31 поддерживает установку трех 5.25-дюймовых устройств. Их крепление – безвинтовое, посредством запорного механизма. В нижний отсек можно установить 3.5-дюймовое устройство, воспользовавшись переходником из комплекта.
3.5-дюймовые накопители поддерживаются в количестве шести штук в двух отдельных корзинах, по три штуки в каждой. Вместо 3.5-дюймовых HDD могут быть установлены шесть 2.5-дюймовых. Все накопители размещаются поперечно. Верхняя корзина поддается демонтажу, для извлечения корзины достаточно открутить пару винтов с накатанной головкой и потянуть ее на себя.
Крепление накопителей осуществляется по типу салазок. Защита от вибрации в виде силиконовых прокладок присутствует, но только для 3.5-дюймовых HDD, и только для них – крепление безвинтовое.
Жесткий диск фиксируется в салазках и задвигается по направляющим в отсек до щелчка.
Установка HDD – пустяковое секундное дело.
Неудобств при сборке компьютера в Thermaltake Urban T31 выявлено не было. ПК собирается быстро и просто.
Не вызывает проблем и укладка проводов от БП, в том числе кабеля питания процессора ATX12V. А доступ к крепежной крестовине кулера CPU в моем случае получился идеальный.
Собранный системный блок выглядит симпатично.
С внутренним строением Urban T31 мы разобрались, теперь перейдем к следующему разделу, где разберем систему вентиляции корпуса.
Система охлаждения Thermaltake Urban T31 в штатной комплектации насчитывает в себе два вентилятора типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин (тахометр материнской платы зафиксировал ~1100 об/мин). Один расположен на фронтальной панели в нижней части и функционирует на вдув. Второй – выдувающий – в тыловой части.
Защита от пыли оказалась хороша, все заборные вентиляционные решетки оборудованы быстросъемными противопылевыми фильтрами: фронтальный, верхний и нижний.
Расширить СО корпуса можно до шести вентиляторов. Так, на фронтальной панели имеется место для второго 120-мм вентилятора. На верхнюю панель можно установить две 140- или 120-мм “вертушки”. Наконец, на днище имеется посадочное место для одного 120-мм вентилятора.
В заключение стоит отметить, что Urban T31 не оборудован средствами для изменения скорости вращения вентиляторов.
| Название модели | Thermaltake Urban T31 |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм | 206 x 511 x 500 |
| Масса корпуса (нетто), кг | 7.2 |
| Материал корпуса | Сталь 0.7 мм / Пластик |
| Цветовая вариация | Черный (Black) |
| Внешние 5.25" отсеки, шт. | 3 |
| Внешние 3.5" отсеки, шт. | 1 (из 5.25) |
| Внутренние 3.5" отсеки, шт. | 6 |
| Внутренние 2.5" отсеки, шт. | 6 (из 3.5) |
| Слоты расширения, шт. | 7 |
| Внешние порты | 2 x USB 3.0 2 x USB 2.0 HD Audio Док-станция для HDD |
| Поддержка материнских плат | ATX / microATX |
| Штатная система охлаждения | Фронтальный вентилятор: 1 x 120 мм (~1000 об/мин, вдув) Тыловой вентилятор: 1 x 120 мм (~1000 об/мин, выдув) |
| Расширение СО | + Фронтальный вентилятор: 1 x 120 мм + Верхний вентилятор: 2 x 140/120 мм + Нижний вентилятор: 1 x 120 мм |
| Максимальная длина видеокарты, мм | 290 (410) |
| Максимальная высота кулера CPU, мм | 155 |
Во время испытаний в Thermaltake Urban T31 собиралась следующая система:
Эффективность системы охлаждения Thermaltake Urban T31 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Тестирование видеокарты проходило в трех режимах: в штатном, при наличии двух вентиляторов; с установленным на фронтальную панель дополнительным 120-мм вентилятором на вдув и скоростью вращения крыльчатки ~1200 об/мин (+fan front); в режиме, когда этот вентилятор переставлялся на днище и также работал вдувающим (+fan bottom).
Процессор разгонялся до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.35 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z в нагрузке составляло 1.352 В. Оперативная память функционировала на частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим “Access Time”, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 мин. Температурные показатели с “винчестеров” снимались с помощью программы HWMonitor 1.25.
Видеокарта функционировала на частотах 783 МГц по ядру и 4020 МГц по памяти. Напряжение ядра в нагрузке составляло 1.05 В.
Для прогрева видеокарты использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Скорость вращения СО видеокарты при тестировании последней задавалась как фиксированная – ~1900 об/мин (51%). Нагрев видеоускорителя проводился в течение 30 мин, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.1.
Стоит учесть, что стендовый видеоускоритель имеет нереференсный дизайн и соответствующую СО. В виду этого, значительная часть нагретого картой воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.7.1 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 3.0.1 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | HWMonitor 1.25 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CКорпус Thermaltake показал приемлемую эффективность охлаждения CPU, хотя результат не так уж и мал: проигрыш открытому стенду составляет 6 градусов по Цельсию. Установка кулера башенной конструкции теоретически должна сократить разницу, однако при этом стоит помнить о максимальной высоте системы охлаждения ЦП в 155 мм. А таких моделей на рынке значительно меньше, нежели наиболее распространенных «башен» высотой 160 мм.
GPU Temp, °CЭффективность охлаждения графического адаптера не впечатлила, результаты повергнут в уныние даже неискушенного пользователя. В режиме с двумя штатными корпусными вентиляторами температура GPU поднимается до 97°C, после чего срабатывает защита от перегрева.
Добавление вентилятора на фронтальную панель (при одновременном удалении верхней корзины HDD) ситуацию не меняет. Во всяком случае, на средних оборотах СО видеокарты, когда шум от ее вентилятора исходит умеренный и не раздражает. Перестановка вентилятора на днище улучшает картину, позволяя видеокарте функционировать без активации защитных функций, но все равно температура приближается к критической – 95°C.
HDD Temp, °CДа и с охлаждением жестких дисков ситуация не столь хороша, как хотелось бы, и это при наличии активного обдува HDD. Температура «винчестеров» в нагрузке составляет 43°C, в то время как на открытом стенде она подскакивает до 48°C. Возможно, вина лежит на плохо продуваемой корзине HDD.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – исследовать шумопоглощающие свойства корпуса и сравнить с шумом от открытого стенда. Скорость вращения вентилятора процессорного кулера не изменялась, шпиндели жестких дисков продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1200 об/мин). Тестирование проводилось при наличии в корпусе двух штатных вентиляторов при их номинальной скорости вращения.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились на расстоянии 1 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов и вверх на 20 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБНа этот раз Thermaltake Urban T31 оказался очень хорош. Корпус проигрывает открытому стенду всего 1 дБ. Не идеал, но значительно лучше большинства решений класса «решето».
Активное перемещение головок HDD привносит среднее по тону стрекотание. «Громыхания» не ощущается, а передача вибрации слабая.
По итогам тестирования Thermaltake Urban T31 оставляет неплохое впечатление, как в плане функциональности, так и по уровню шума. Но все же чувствуется недостаточно хорошая оптимизация продукта в части охлаждения компонентов: налицо посредственная эффективность охлаждения жестких дисков и графического адаптера. Последний так и вовсе входит в пике, даже при установке дополнительного вентилятора для его обдува. При использовании корпуса в штатной поставке вряд ли стоит собирать в нем производительный игровой ПК. Здесь стоит задуматься о расширении СО и о замене штатных вертушек на более производительные.
Помимо шумоизоляции, Urban T31 оборудован хорошей защитой от пыли. Нельзя не отметить наличие док-станции для «горячего» подключения накопителей различных типоразмеров, а также внешнего отсека для 3.5-дюймового устройства. В плюсы можно занести быструю и удобную установку жестких дисков, без применения винтов, а также продуманную систему скрытой укладки проводов с достаточным местом за поддоном системной платы. В минусы, помимо вышеупомянутой проблемы с охлаждением видеокарты, можно занести поддержку процессорных кулеров высотой только 155 мм. Хотелось бы хотя бы 160 мм.
Что касается стоимости Thermaltake Urban T31, то в московской рознице она составляет ~3200 рублей для простого варианта корпуса. Модификация с прозрачным акриловым окном на левой боковине оценивается на 400-500 рублей дороже.
Плюсы Thermaltake Urban T31:
Минусы корпуса:
