Лаборатория Overclockers.ru продолжает знакомить читателей с продукцией компании BitFenix, набирающей все большую популярность на российском рынке.
Благодаря нашему партнеру – компании Регард, героем данного обзора станет BitFenix Shinobi XL, который продолжает идеи, заложенные в модели Shinobi.
По сути, в виде Shinobi XL производитель представил корпус в другом форм-факторе – Full Tower. Новинка может похвастать поддержкой крупногабаритных комплектующих, в том числе материнских плат XL-ATX и E-ATX, наделена немалым количеством 5.25-дюймовых отсеков и посадочных мест для накопителей, поддерживает установку до девяти вентиляторов (четыре из которых могут быть типоразмера 230 мм), а также двух радиаторов системы жидкостного охлаждения.
Как обычно, начнем обзор BitFenix Shinobi XL с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Продукт BitFenix поставляется в довольно габаритной коробке из неокрашенного картона. Ее размеры: 650 x 335 x 635 мм (Д x Ш x В). Масса брутто составляет 14.8 кг.
Оформлена упаковка просто, но со вкусом. ТТХ кратко представлены на одной из боковин, упаковка изобилует картинками корпуса, в том числе показана его внутренняя часть, а сносками обозначены основные конструктивные особенности. Не обошлось и без традиционных ручек-отверстий для переноски.
Внутри коробки Shinobi XL стандартно упакован в прозрачный полиэтилен и зажат между двумя массивными демпферами-фиксаторами из вспененного полиэтилена. Располагается он фронтальной панелью вверх. Руководство пользователя в виде небольшой книжки разместилось здесь же.
Аксессуары скрываются внутри корпуса в прозрачном пакетике. Комплект поставки не содержит ничего особенного, не считая переходника в 5.25-дюймовый отсек для 3.5-дюймового внешнего устройства и нескольких направляющих для проводов, которые могут пригодиться при укладке последних внутри корпуса.
Комплект поставки Shinobi XL включает:
На рынок выпускаются две цветовые вариации BitFenix Shinobi XL – в черном и белом исполнении. Кроме того, каждая из них представлена в двух версиях: с прозрачным акриловым окном на левой боковой стенке (Shinobi Window XL) и без.
Что касается дизайна корпуса, то здесь отметить нечего, он выполнен в строгом классическом стиле.
Как уже упоминалось, перед нами модель форм-фактора Full Tower, и это одно из главных отличий от модификации Shinobi, которая является «средней башней» (Midi Tower).
Габариты героя обзора: 245 мм в ширину, 570 мм в высоту и 557 мм в глубину. О массе производитель скромно умалчивает, однако учитывая значение массы брутто 14.8 кг, нетрудно предположить, что сам корпус весит ~12.5-12.8 кг.
Материал изготовления шасси и боковых панелей – холоднокатаная сталь SECC толщиной ~0.9 мм в первом случае и 1 мм во втором.
Фронтальная и верхняя накладные панели выполнены из пластика, который покрыт чем-то вроде жесткой резины (применена технология Soft Touch).
Боковые панели полностью закрытые, без каких-либо вентиляционных решеток. Каждая стенка удерживается парой винтов с накатанной пластиковой головкой. У версии Shinobi Window XL левая боковина оборудована прозрачным акриловым окном.
Фронтальная панель монолитна. На ней отсутствует какая-либо перфорация, забор прохладного воздуха осуществляется через вентиляционные отверстия по бокам лицевой панели, где размещены узкие вертикальные прорези во всю высоту корпуса, закрытые мелкоячеистой сеткой. А ее верхнюю половину занимают пять 5.25-дюймовых отсеков, в середине же красуются блестящие «крылья» – логотип производителя.
Панель – съемная, для демонтажа ее требуется потянуть за нижнюю часть на себя. Здесь можно получить доступ к фронтальному противопылевому фильтру.
Органы управления выведены в переднюю часть верхней панели. Набор интересный: кнопки включения и сброса, два аудиогнезда mini-jack 3.5 мм для подключения наушников и микрофона (HDA + AC’97), над которыми находятся два светодиодных индикатора синего свечения, четыре порта USB 3.0, а также фирменный порт SuperCharge характерного желтого цвета, позволяющий подключать USB-устройства с током потребления до 2.5 А (без передачи данных).
Например, при подключении к данному порту смартфона последний зарядится гораздо быстрее, нежели от обычного USB. Питание к SuperCharge подводится посредством разъема SATA.
Тыловая панель BitFenix Shinobi XL выделяется в первую очередь количеством слотов расширения, которых насчитывается девять штук. Они закрыты съемными перфорированными заглушками. Помимо этого, в верхней части есть четыре отверстия для вывода шлангов системы жидкостного охлаждения (диаметром до 20 мм) с наличием резиновых уплотнительных вставок.
Остальное стандартно: отсек для блока питания в нижней части, вырез под I/O-заглушку системной платы и посадочное место для вентилятора, куда можно установить 140- или 120-мм модель (по умолчанию установлена 120 мм вертушка).
Верхняя панель Shinobi XL почти во весь свой размер испещрена мелкоячеистой сеткой. Здесь размещаются вентиляторы или радиатор СЖО. Больше ничего интересного, за исключением рассмотренной выше панели управления, тут нет.
Верхняя панель, как и фронтальная, – съемная. Для снятия ее требуется потянуть за углубление в задней части вверх. У меня, к сожалению, так и не получилось демонтировать панель, уж слишком крепко она «засела». Из опасения что-либо повредить данная процедура была остановлена.

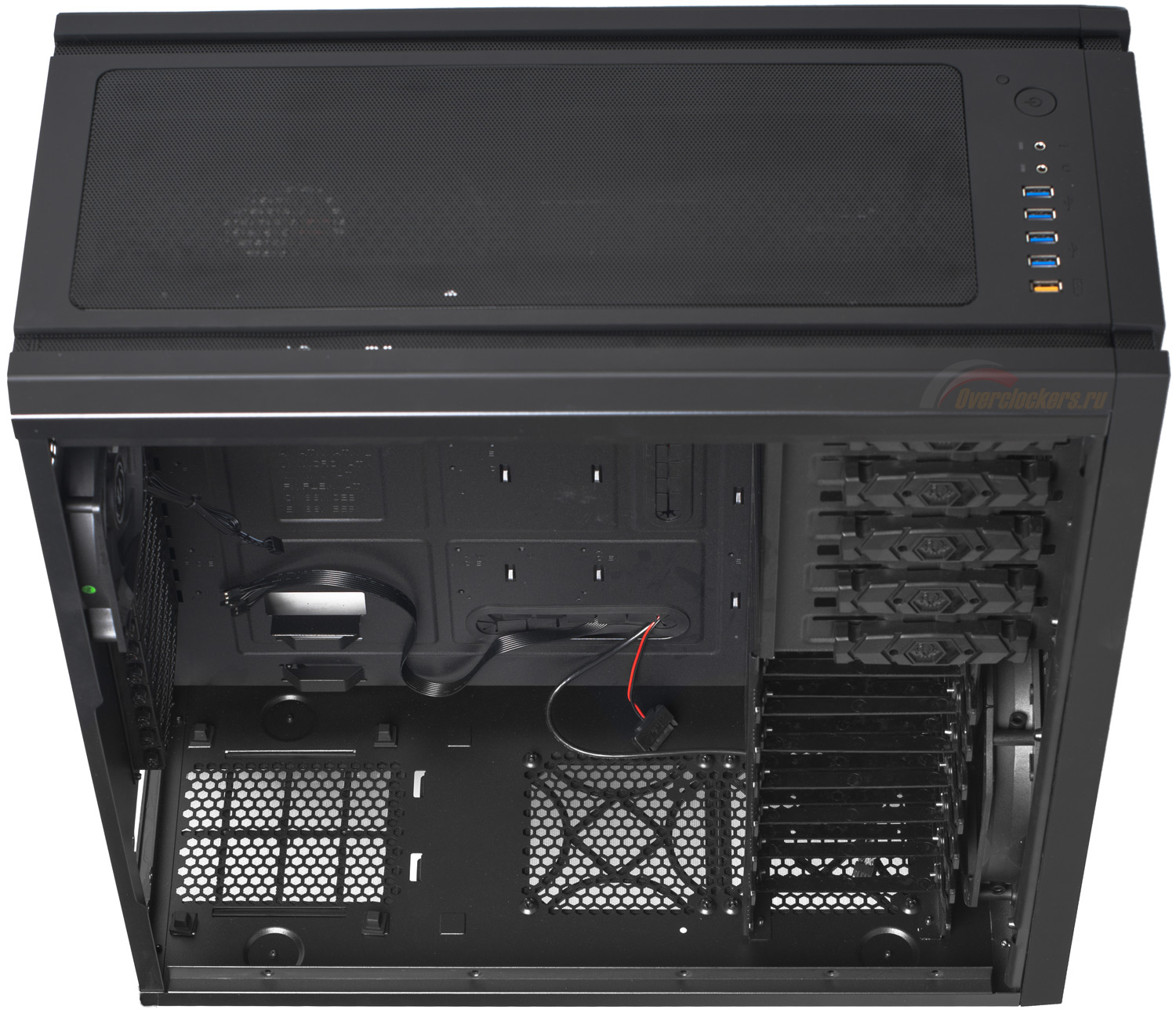

Зато нижняя панель вызывает уважение. Помимо вентиляционной решетки для блока питания в задней части, предусмотрены два посадочных места для 120 мм вентиляторов. Все решетки закрыты съемными противопылевыми фильтрами. Причем если фильтры для вентиляторов «сидят» на заклепках, то фильтр для БП снимается простым сдвигом назад.
Опорой системному блоку служат четыре широкие круглые ножки, расположенные по периметру днища. Снаружи они облицованы отполированным металлом, а с нижней стороны оборудованы резиновыми прокладками. Крепление ножек осуществляется при помощи винтов.
С внешним видом и дизайном Shinobi XL мы разобрались, теперь перейдем к изучению его внутреннего строения.

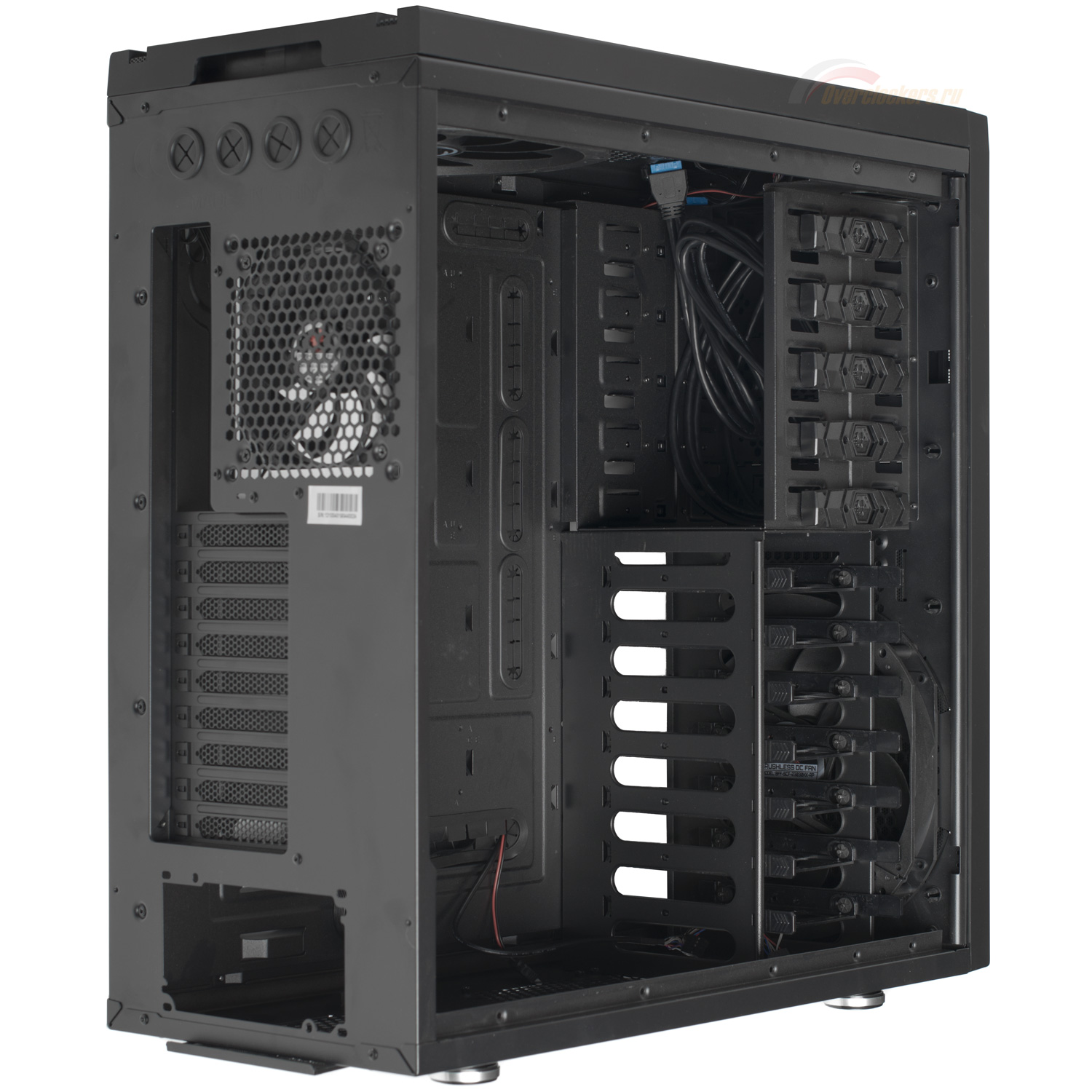

Внутри BitFenix Shinobi XL скомпонован солидно, хотя и тривиально для «башни». Необычного мало, за исключением разве что корзины для накопителей, которой можно манипулировать, а также трех обрезиненных отверстий в поддоне поверх системной платы.
Как и снаружи, внутри корпус полностью черный.
У модификации, исполненной в белом цвете (White), внутренний цвет также соответствует наружному, за исключением салазок для накопителей, защелок 5.25-дюймовых отсеков и резиновых вставок, которые в ее случае остались черными, создавая контраст и придавая привлекательный вид.

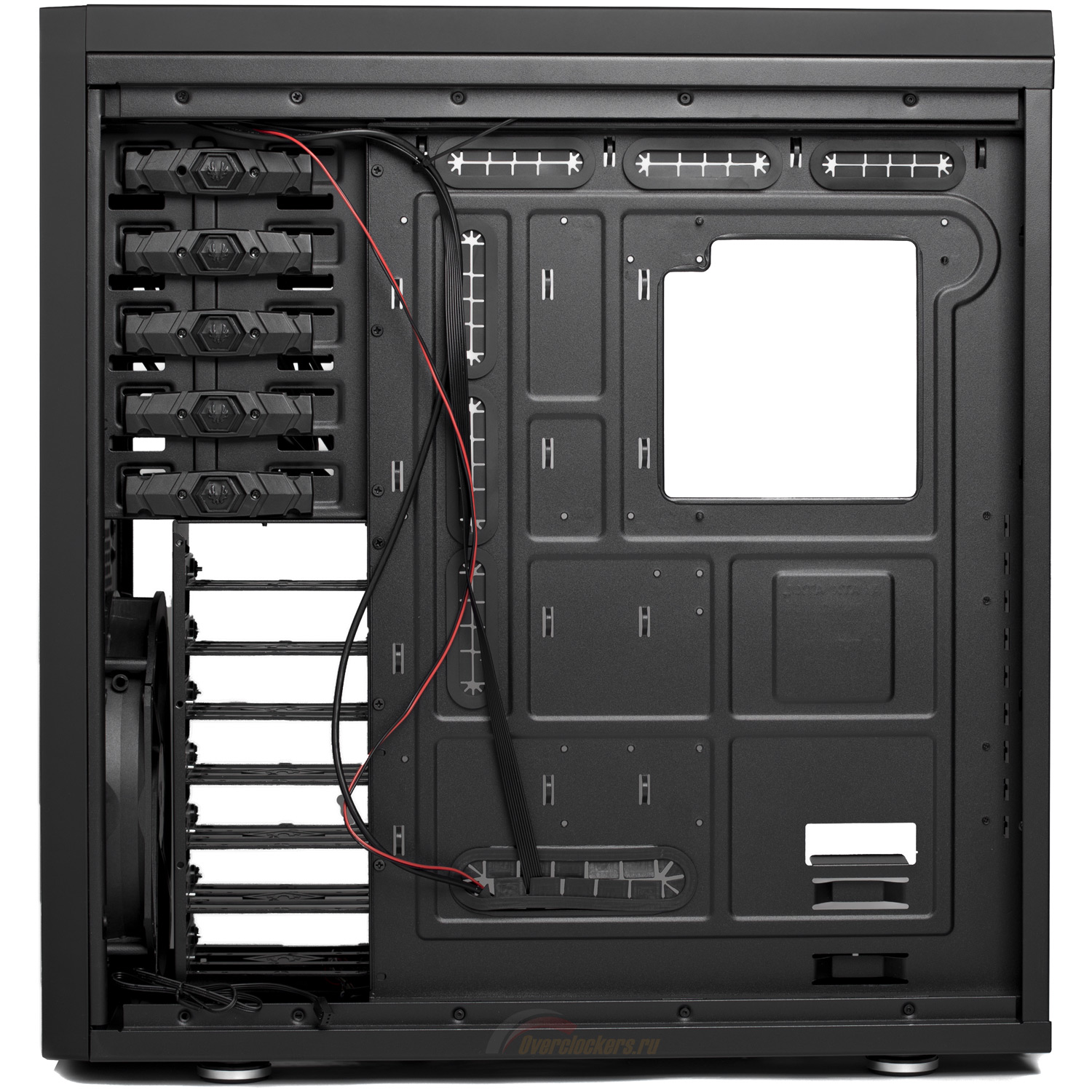

Обратная сторона нашпигована кронштейнами для крепления стяжек проводов, здесь предусмотрен большой вырез для доступа к крепежной крестовине кулера CPU.
Обрезиненных отверстий для прокладки проводов насчитывается семь штук, причем три из них расположены поверх системной платы.

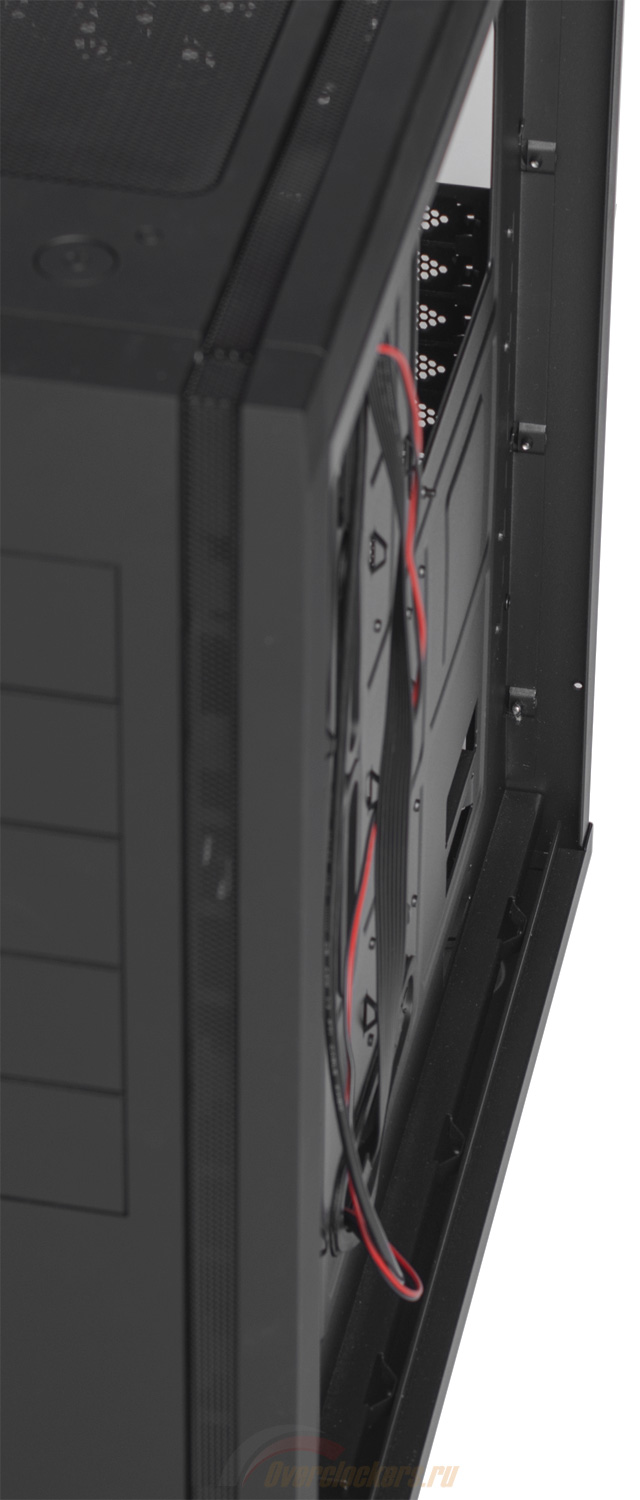

Свободного места для укладки проводов за поддоном более чем достаточно: расстояние до боковины составляет 30 мм. Есть где разгуляться.

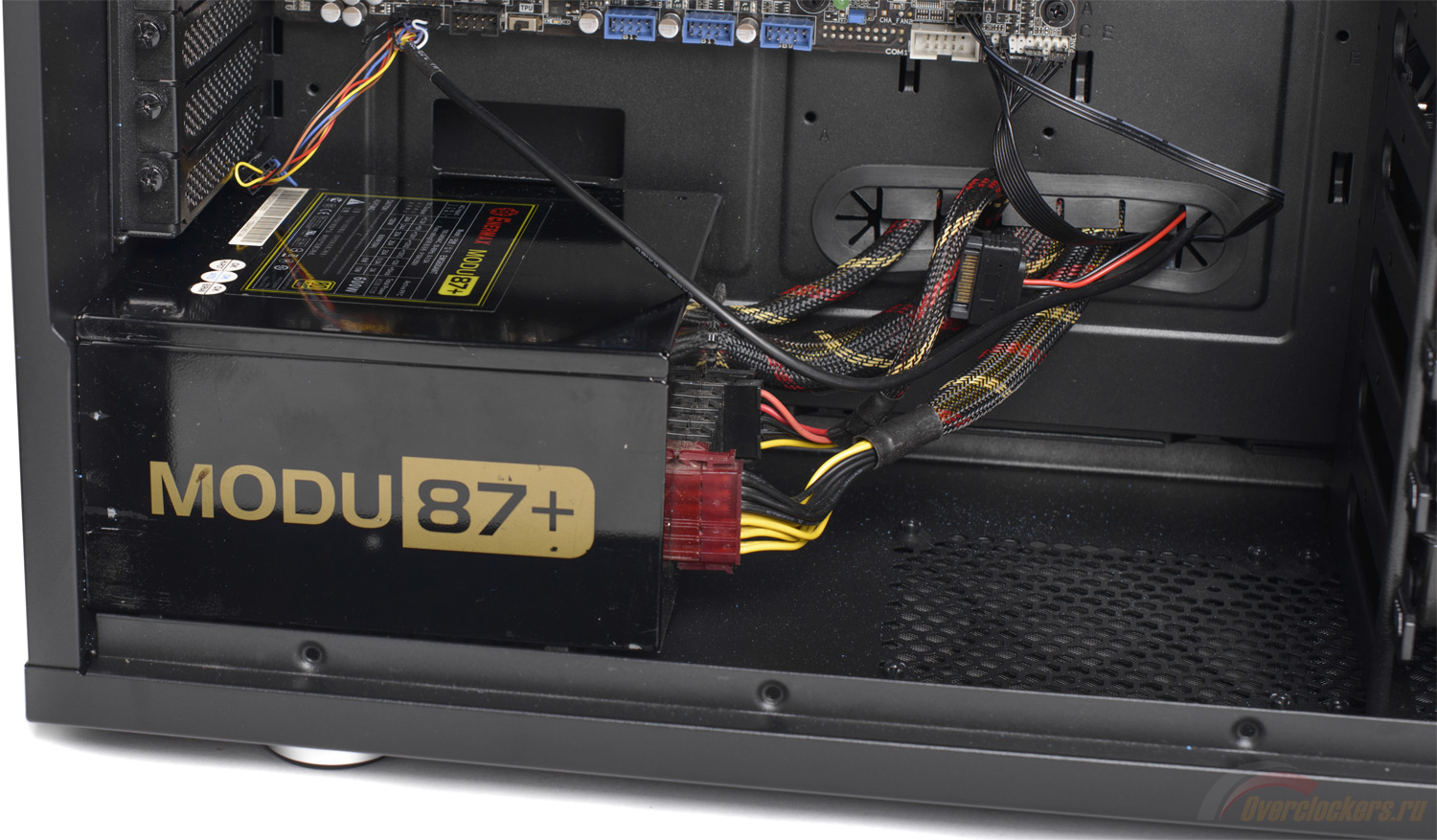

Блок питания размещается в задней нижней части корпуса на высоких резиновых вставках. Его ориентация может быть в обоих положениях. Расстояние от тыловой панели до ближайшего нижнего вентилятора составляет 210 мм, из чего можно сделать вывод о максимальной длине модели БП при наличии на днище вертушки.
Если последняя отсутствует, в Shinobi XL можно установить сколь угодно длинный блок питания: расстояние до корзины с накопителями составляет 350 мм.
Материнская плата устанавливается на поддон стандартным способом – при помощи семимиллиметровых стоек, две из которых уже вкручены на место. Эта пара получила специальную конструкцию, для прочного удержания платы во время монтажа. Поддерживаемый Shinobi XL форм-фактор системных плат: ATX, microATX, Mini-ITX, а также крупногабаритные XL-ATX и E-ATX. Стоит обратить внимание на значительное расстояние от верхней кромки платы до верхней панели в 75 мм, здесь можно разместить толстенный радиатор СЖО.
Корпус может похвастать габаритами кулера CPU: высота процессорного охладителя может быть до 181 мм, подобное встретишь далеко не в каждой «большой башне». Максимальная длина видеокарты составляет 334 мм с установленной корзиной HDD и 487 мм с демонтированной.
Корзина для накопителей выполнена в виде цельнолитой конструкции, которая снабжена крупными отверстиями для лучшей продувки. Расположение дисков в ней может быть как поперечное (по умолчанию), так и продольное, – для этого корзину требуется развернуть на 90 градусов.
При необходимости ее можно полностью демонтировать (благо крепление осуществляется посредством винтов), освободив место для установки на днище 240 мм радиатора СЖО. Ну а накопители в этом случае придется как-то устанавливать в 5.25-дюймовых отсеках.
Всего в корзине можно разместить семь 3.5- или 2.5-дюймовых накопителей. Их установка – по типу салазок, которые уже оборудованы антивибрационными силиконовыми прокладками.
Жесткий диск устанавливается в салазки без применения винтов.
Затем конструкция задвигается в отсек по направляющим до щелчка.
В случае с 2.5-дюймовыми накопителями желательно устанавливать SSD, поскольку накопитель прикручивается к салазкам напрямую, и какая-либо защита от вибрации в таком случае не предусмотрена.
При необходимости можно вставить и восьмой 2.5-дюймовый накопитель, если установить его в 5.25-дюймовый отсек, воспользовавшись переходником из комплекта поставки.
Самих 5.25-дюймовых отсеков в корпусе пять штук, соответственно в нем можно разместить пять подобных устройств. Их крепление – безвинтовое, при помощи специального запорного механизма с обеих сторон корзины ODD.
Каких-либо проблем при сборке компьютера в BitFenix Shinobi XL выявлено не было. ПК собирается быстро и просто, в первую очередь за счет большого свободного внутреннего пространства и удобного доступа к компонентам.
Провода за поддоном платы укладываются без затруднений, не вызывая заморочек при закрытии боковой дверцы. А крепежная крестовина кулера CPU так и просит демонтажа. Сказать можно только одно: кабель-менеджмент в модели BitFenix очень хорош.
Теперь перейдем к следующему разделу, где разберем систему вентиляции корпуса.
Система вентиляции Shinobi XL является весьма продвинутой. В штатной поставке в корпусе установлены три фирменных вентилятора Spectre: два типоразмера 230 мм и один типоразмера 120 мм.
Гиганты 230 мм размещаются по одному на фронтальной и верхней панелях (в нижней и задней части). Фронтальный осуществляет забор воздуха, охлаждая жесткие диски, а верхний функционирует на выдув. Замеренная скорость вращения крыльчатки – ~800 об/мин.
«Стодвадцатка» установлена на тыловой панели и занимается откачиванием нагретого воздуха наружу. Замеренная скорость вращения крыльчатки составляет ~800 об/мин. Вместо 120 мм модели здесь может быть установлена «стосороковка».
На фронтальную панель можно установить второй 230 мм вентилятор, либо же вместо них установить три 120 мм. То же самое касается верхней панели: либо добавить один 230 мм, либо установить три 120 мм вертушки. Помимо этого, на днище корпуса можно установить два 120 мм. Итого, BitFenix Shinobi XL можно оборудовать вентиляторами в количестве до девяти штук. Шикарно, ничего не скажешь.
Радиаторы СЖО можно установить две штуки: 360 мм на верхнюю панель и 240 мм на днище. Для установки второго потребуется демонтаж корзины HDD.
В заключение стоит отметить, что герой обзора не оборудован каким-либо контроллером изменения скорости вращения крыльчаток вентиляторов.
| Название модели | Shinobi XL |
| Тип конструкции | Full Tower |
| Габариты корпуса (Ш х В х Г), мм | 245 x 570 x 557 |
| Масса корпуса (нетто), кг | ~12.5-12.8 |
| Материал корпуса | Сталь / Пластик |
| Цветовая вариация | Черный / Белый |
| Внешние 5.25-дюймовые отсеки, шт. | 5 |
| Внутренние 3.5-дюймовые отсеки, шт. | 7 |
| Внутренние 2.5-дюймовые отсеки, шт. | 7 + 1 (из 5.25) |
| Слоты расширения, шт. | 9 |
Внешние порты |
4 x USB 3.0 1 x USB SuperCharge (ток 2.5 А) HD Audio |
| Поддержка материнских плат | ATX / microATX / Mini-ITX / XL-ATX / E-ATX |
Штатная система охлаждения |
Фронтальный вентилятор: 1 x 230 мм (~800 об/мин, вдув) Верхний вентилятор: 1 x 230 мм (~800 об/мин, выдув) Тыловой вентилятор: 1 x 120 мм (~800 об/мин, выдув) |
Расширение СО |
Фронтальный вентилятор: 2 x 230 мм / 3 х 120 мм Верхний вентилятор: 2 x 230 мм / 3 х 120 мм Тыловой вентилятор: 1 x 120 мм / 1 х 140 мм Нижний вентилятор: 2 x 120 мм |
| Поддержка СЖО | 360 мм радиатор на верхней панели 240 мм радиатор на нижней панели |
| Максимальная длина видеокарты, мм | 334 (478 без корзины HDD) |
| Максимальная высота кулера CPU, мм | 181 |
| Максимальная длина блока питания, мм | ~180 (320) |
Во время испытаний в BitFenix Shinobi XL собиралась следующая система:
Эффективность системы охлаждения Shinobi XL сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Во время испытаний на открытом стенде материнская плата располагалась горизонтально. Компоненты тестировались в одном режиме – со штатными вентиляторами при номинальной скорости вращения их крыльчаток.
Процессор был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z в нагрузке составляло 1.4 В.
Оперативная память функционировала на частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный «запасной» прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы HWMonitor 1.24.
Видеокарта функционировала на частотах 783 МГц по ядру и 4020 МГц по памяти. Напряжение ядра в нагрузке составляло 1.05 В.
Для ее прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Обороты вентиляторов системы охлаждения видеокарты при тестировании последней задавались как фиксированные – ~1800 об/мин (50%). Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.1.
Стоит учесть, что стендовый видеоускоритель получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого им воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.69.0 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 3.0.1 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | HWMonitor 1.24 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 20°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CГигант Shinobi XL обеспечил хорошие температурные режимы компонентов, проиграв 1 градус открытому стенду по части охлаждения процессора и 8 градусов в случае видеокарты. Последний результат можно назвать хорошим, учитывая отсутствие на боковинах вентиляционных решеток и нереференсный дизайн графического адаптера.
С охлаждением устройств для хранения данных ситуация нормальная, но не идеальная. Температура HDD в режиме нагрузки составляет 37°C, в то время как на открытом стенде она подскакивает до 44°C.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – исследовать шумность системы в целом и сравнить ее с шумом от открытого стенда. Скорость вращения крыльчатки вентилятора процессорного кулера не изменялась, шпиндели жестких дисков продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1200 об/мин).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~24 дБ. Замеры проводились на расстоянии 1 и 2 м от системного блока, поскольку именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов и вверх на 20 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБВ плане шумности продукт BitFenix неплох. Несмотря на то, что разница с открытым стендом составляет 4 дБ не в пользу испытуемого, находиться возле него комфортно.
Активное перемещение головок жестких дисков привносит среднее по тону стрекотание, «громыхание» не ощущается, а вибрация на стенки корпуса передается слабо.
BitFenix Shinobi XL выдался удачной для компании-производителя моделью. Качественная жесткая конструкция, поддержка большого количества крупногабаритного «железа» и грамотная система организации кабелей позволяют собрать в нем мощный производительный ПК, и не только.
Система вентиляции корпуса выше всяких похвал. А возможность установить до девяти вентиляторов, четыре из которых могут быть типоразмера 230 мм – несомненный плюс этой модели. Не стоит забывать и о полноценной поддержке СЖО.
Что касается стоимости BitFenix Shinobi XL, то в московской рознице на момент написания статьи она составляет ~7000 рублей для модели без акрилового окна и ~7500 рублей для версии с окном. Стоит отметить, что младший собрат Shinobi стоит около 3000 рублей, и решать, завышена ли на новинку цена, и нужна ли пользователю функциональность Shinobi XL – придется самостоятельно.
Плюсы BitFenix Shinobi XL:
Минусы корпуса:
