Все большую популярность набирают компактные системы. Процессоры становятся быстрее и холоднее, а значит и систему охлаждения можно установить проще и меньше. К слову сказать, уже сейчас на рынке представлено множество миниатюрных коробочек, которые называются NUC (Next Unit of Computing). Продвигает их компания Intel. Это очень любопытные устройства, в которых нет лишь оперативной памяти и накопителей. А после установки недостающих компонентов они превращаются в полноценный компьютер. Как правило, сердцем подобных систем является ноутбучная начинка. Понятно, что ни о каком разгоне и о высокой производительности в таком случае говорить не приходится, да и руки потенциального покупателя будут связаны слабыми возможностями последующей модернизации, впрочем, как и в классическом ноутбуке.
Поэтому для настоящего ценителя компактных систем путь к созданию миниатюрных ПК лежит через форм-фактор mini-ITX. Появился он не сегодня, и одним из его прародителей была компания VIA, которая долгое время выпускала подобные решения с интегрированным процессором. Сейчас данный формат стал очень популярен, о чем свидетельствует огромный выбор корпусов для этой платформы.
Но не стоит думать, что на подобные материнские платы процессор только впаивается. Сейчас представлено множество моделей под различные сокеты, включая Intel LGA 1150. В это сложно поверить, но практически у каждого производителя в ассортименте есть материнская плата mITX на топовом чипсете. Раньше они были представлены набором логики Intel Z87, но теперь технический прогресс докатился и до более современного Intel Z97.
Самое любопытное заключается в том, что подобные «малыши» ни в чем не хотят уступать своим более крупным собратьям, а местами даже пытаются их превзойти. Так, например, зачастую на таких моделях можно встретить модуль беспроводной связи или еще какие-нибудь интересные технические решения. У этой медали есть и обратная сторона – цена системных плат mini-ITX начинает кусаться.
Героем данного материала станет модель производства компании ASRock, которая не отличается доступностью, но может привлечь покупателей хорошим комплектом, широкими функциональными возможностями и новым уровнем качества.
Обзор ASRock Z97E-ITX/ac начнем с традиционного рассмотрения упаковки и комплекта поставки.
Материнская плата попала на тестирование в полной комплектации, но без картонной коробки. Из упаковки на ней находился только полупрозрачный антистатический пакет.
Что касается аксессуаров и информационного сопровождения, то все это было представлено в полном объеме.
Вот такие аксессуары находятся в комплекте поставки.
Комплект поставки нельзя назвать очень богатым, скорее представлено все самое необходимое для реализации функциональных возможностей устройства.
Поскольку рассматриваемая плата стандарта mITX, то и габариты у нее соответствующие. Они составляют 170 х 170 мм.
Элементы на передней стороне расположены очень плотно. Это объясняется тем, что для реализации подобной функциональности площади явно маловато.
По этой причине часть элементов пришлось разместить с обратной стороны.
Первое, что бросается в глаза, когда берешь материнскую плату в руки, так это то, что она не прогибается. Этому есть простое объяснение. Габариты устройства очень малы, и даже такая мелочь, как слоты для модулей памяти, может обеспечить дополнительную жесткость конструкции. Вдобавок производителю пришлось увеличить количество слоев металлизации, чтобы можно было все развести на такой маленькой площади. Это и является двумя слагаемыми успеха.
ASRock Z97E-ITX/ac выглядит достаточно привлекательно.
Голубые радиаторы сочетаются со слотами такого же цвета и темно-коричневым текстолитом печатной платы. Можно отметить высокое качество пайки и использование качественных компонентов.
Питание на материнскую плату подается через основной и дополнительный коннекторы питания ATX по схеме 24+8.
Это стандарт для полноразмерных плат, а уж в случае таких малюток подобная комбинация вызывает уважение. Разумеется, модель работает и по формуле 24+4, поскольку она пока является наиболее распространенной в блоках питания современных компактных корпусов.
Для поддержки модулей памяти типа DDR3 предусмотрено два слота голубого цвета.
Производителем заявлена поддержка режимов работы DDR3 1066, 1333, 1600 (1866, 2133, 2400, 2600, 2666, 2800, 2933, 3200 (разгон)) МГц со штатным напряжением 1.5 В. Однако в BIOS можно обнаружить, что частоту памяти можно увеличивать вплоть до 4000 МГц, поскольку предусмотрены специальные делители. Согласно спецификации максимальный объем памяти может достигать 16 Гбайт, поскольку места хватило лишь для двух слотов. Поддерживается технология XMP 1.3.
Что касается способа крепления, то с одной стороны находятся защелки, а с другой фиксатор. Это очень удобно при монтаже. Хотя, на мой взгляд, лучше было бы распаять четыре ноутбучных слота для памяти типа SODIMM DDR3, среди которой встречаются комплекты, предназначенные для любителей разгона. Цена на такие модули местами даже ниже, а максимальный объем мог бы сравняться с полноразмерными четырехслотовыми решениями.
Питание процессора выполнено по шестифазной схеме. В данном случае нет никаких удвоителей, все организовано по-честному.
В качестве основного ШИМ-контроллера используется микросхема Intersil ISL6379. К слову сказать, подобная применена на материнской плате ASRock Z97 OC Formula, но с удвоителями.
Здесь можно заметить новые компактные катушки индуктивности, твердотельные танталовые конденсаторы, а также транзисторные сборки Texas Instrument с маркировкой 87350D.
Это объясняется тем, что места на печатной плате мало, а реализовать подсистему питания нужно качественно, поскольку устройство может оказаться в тесном слабопроветриваемом корпусе.
Количество транзисторных сборок совпадает с числом фаз, а за их охлаждение отвечает небольшой радиатор.
Он изготовлен из алюминиевого сплава и окрашен в голубой цвет. Его оребрение не очень развито, но габариты и не позволяют установить что-то более массивное и большое.
Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.

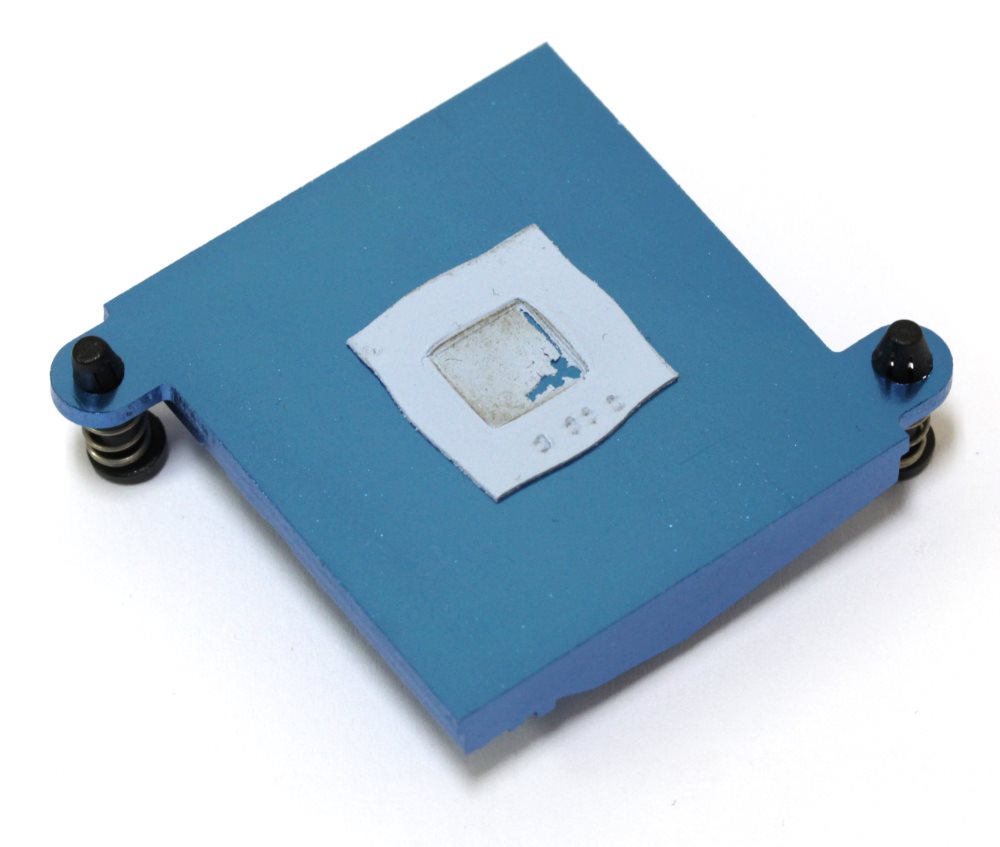

Еще один радиатор находится на чипсете. Он изготовлен из того же алюминиевого сплава и окрашен в голубой цвет.
Как и в предыдущем случае, он небольших размеров и без заметного оребрения, возможно, для такого современного чипсета как Intel Z97 больше и не нужно. На этот раз в качестве термоинтерфейса выступает мягкое серо-голубое вещество, которое достаточно хрупкое. Крепится данный радиатор при помощи двух черных пластиковых клипс на пружинках.
Под радиатором прячется набор системной логики Intel Z97.
По своим функциональным возможностям он мало отличается от своего предшественника Intel Z87. Основное различие кроется в поддержке нового стандарта накопителей с разъемом M.2.
Один такой коннектор находится на материнской плате с обратной стороны.
Он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Пока данный стандарт только набирает обороты, и скорости еще далеки до теоретических. Однако задел на будущее у этой платы есть уже сегодня.
Единственный нюанс заключается в том, что поддерживаются устройства небольшой длины.
Стоит отметить, что при установке соответствующего накопителя ничего не отключается, поскольку он совершенно независим и использует две линии PCI-e.
За что мне нравятся изделия ASRock, так это за то, что они предлагают пользователю все и сразу. Поэтому тут еще присутствует один порт SATA Express. Он скомбинирован с обычными SATA 6 Гбит/с и реализован при помощи встроенного в чипсет контроллера.
Рядом с ним можно обнаружить еще четыре разъема SATA 6 Гбит/с. Неподалеку расположена микросхема BIOS.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса и колодка для подключения TPM модуля.
Материнская плата обеспечивает поддержку шести современных портов USB 3.0. Четыре из них размещены на задней панели, а еще два в качестве отдельной колодки распаяны неподалеку от основного коннектора питания. Все они реализованы силами чипсета, поэтому никаких дополнительных контроллеров не понадобилось.
Не забыта и поддержка USB 2.0. Два таких порта располагаются на задней панели, а еще две колодки для подключения четырех устройств разместились за сетевым разъемом RJ-45.
Да, слот расширения всего один, но это объясняется габаритами героя обзора. С другой стороны, системная плата никак не ограничивает пользователя при установке любой видеокарты. Скорее всего, подобные ограничения будет накладывать корпус.
В левом нижнем углу находится звуковой кодек, представленный микросхемой Realtek ALC1150. Смущение вызывают электролитические конденсаторы, расположенные рядом, но на поверку это оказывается современным трендом, когда в звуковой цепи используются специальные звуковые конденсаторы японской фирмы Nichicon.
Сетевой контроллер распаян с обратной стороны. Здесь он представлен микросхемой производства компании Intel с маркировкой I218V.
Там же распаян и контроллер ввода/вывода и системного мониторинга. Его функции выполняет микросхема Nuvoton NCT5573D.
На задней панели расположились следующие интерфейсы.
Беспроводной модуль устанавливается в разъем mini PCI-e, который распаян на плате.
Подобный интерфейс зачастую используется в ноутбуках. В данном случае это привлекательно тем, что в последующем его можно будет заменить на другую модель, благо данный стандарт очень распространен.
Здесь же применена модель BCM94352HMB производства компании Azure Wave, которая базируется на микросхеме Broadcom.
Она поддерживает все самые современные стандарты, включая IEEE 802.11 ac и Bluetooth 4.0.
Без преувеличения можно сказать, что данная материнская плата представляет пользователю широкие функциональные возможности.
В таком компактном размере разместились все самые современные интерфейсы и передовые технологии.
| Поддерживаемые процессоры | Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel Z97 |
Оперативная память |
4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3200 (разгон) /МГц |
| Слоты расширения | 1 - PCIe 3.0 x16 |
| Поддержка Multi-GPU | Нет |
Поддержка SATA/RAID |
6x SATA 6.0 Гбит/c портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel Z97; 1x PCI-e M2 порт – Intel Z97 |
| Поддержка mSATA/M.2 | Нет/Да; |
| Сеть | 1х Intel I218V 1x Wi-Fi/Bluetooth (AzureWave BCM94352HMB) |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 2+4x USB 2.0 (Intel Z97) |
| USB 3.0 | 4+2x USB 3.0 (Intel Z97) |
| IEEE-1394 | Нет |
| Системный мониторинг | Nuvoton NCT5573D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели |
2x USB 2.0/1.1 4х USB 3.0 1x RJ45 2x HDMI 1x DVI-I 1x Display Port 5x 3.5 мм Jack 1х Optical S/PDIF Out 1x Clr CMOS |
Фирменные технологии |
|
| Размеры, мм | 170 x 170 |
| Форм-фактор | mITX. |
На такой современной материнской плате должен быть соответствующий BIOS с красивой графической оболочкой. Именно такой мы здесь и обнаруживаем. Пунктов очень много, расположены они логично, все удобно и всегда находится под рукой.
Пробежаться по меню настроек можно при помощи прилагаемого видеоролика.
Отлично видно, что меню очень обширное, причем разгону отведен огромный раздел, где можно часами осуществлять тонкие настройки. Кроме этого, есть пункт автоматического разгона, где система сама подбирает параметры, исходя из модели установленного процессора.
Тестирование материнской платы ASRock Z97E-ITX/ac проводилось в составе следующей конфигурации:
С учетом форм-фактора данной материнской платы – mITX, нельзя сказать, что она предназначена для серьезного разгона. Но все-таки ASRock Z97E-ITX/ac базируется на топовом чипсете, и в меню настроек BIOS представлен соответствующий пункт, поэтому глупо было не воспользоваться такой возможностью.
С другой стороны, компактные размеры не позволяют установить большой кулер башенного типа наподобие Noctua NH-D14. Если точнее, установить-то его можно, но он будет мешать модулям памяти с высокими радиаторами и видеокарте. По этой причине для топовых процессоров лучше всего подойдет необслуживаемая СВО.
Поскольку в наличии такой системы не оказалось, то разгонные возможности проверялись с процессором Pentium G3258. Это юбилейная модель компании Intel, которая предназначена для энтузиастов и обладает свободным множителем. Путем простых манипуляций мне удалось заставить работать материнскую плату в таком режиме.
Возможно, подобный трюк не удастся с ЦП Intel Core i7-4790K, но в данном случае его нельзя было использовать с таким слабым кулером, поскольку ограничителем бы выступил именно он.
Разгон на удивление осуществляется очень просто. В меню BIOS достаточно выбрать одну из предустановок, а затем уже вручную выставить необходимые множители и значения напряжений. Никаких проблем не возникло и с режимом XMP. Память разгоняется до положенных режимов и работает без ошибок.
Что касается разгона шиной, то здесь опять случился какой-то казус с переключением страйпа, поэтому высоких результатов не получилось.
Тестирование ASRock Z97E-ITX/ac проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 25°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Звук на данной системной плате ничем не примечателен и не может похвастать качественным объемным звучанием. Да, он чистый, ровный и хороший в любых приложениях, однако красивых объемных сцен можно не ждать.
Вслед за звуковым кодеком подошла очередь встроенного сетевого беспроводного адаптера. Однако подходящего роутера со стандартом IEEE 802.11 ac у меня не было, поэтому пришлось ограничиться предыдущим поколением беспроводной сети под литерой «n». В качестве приемника использовался роутер ZyXEL Keenetic Giga II, к которому по гигабитной сети был подключен другой компьютер. Осуществлялась передача видеофильма объемом 1.37 Гбайт. На скачивание и на закачку было потрачено одинаковое время, которое составило 43 секунды, что приблизительно соответствует средней скорости 261 Мбит/с. На мой взгляд, это неплохой показатель для беспроводной сети.
Через одну бетонную стену толщиной 100 мм сигнал проходит уверенно, а через две значительно ухудшается, скорость соединения существенно падает. В игровых приложениях по беспроводной сети в прямой видимости значение ping составляет 25-30 мс, в то время как по кабелю этот показатель колеблется от 10 до 15. Это тоже неплохой результат.
Начнем сразу с ложки дегтя. Многих потенциальных покупателей может отпугнуть цена, которая составляет целых 6000 рублей за материнскую плату форм-фактора mITX с несколькими интересными фишками. К примеру, одна из конкурирующих моделей – ASUS Z97I-PLUS, стоит те же деньги. Однако перед нами ASRock, и не все пользователи готовы к такому повороту событий, при том, что ее продукт достоин этого.
Несмотря на размеры, возможности ASRock Z97E-ITX/ac почти безграничны. Можно не только установить топовый процессор Intel Core i7-4790K, но и разогнать его. Кроме этого, системная плата поддерживает все современные интерфейсы, включая USB 3.0, SATA Express и M.2. А на задней панели можно обнаружить сразу четыре видеовыхода, один из которых DVI-I с возможностью подключения D-Sub монитора через переходник DVI - D-Sub. В качестве достоинств стоит отметить и штатный беспроводной модуль, с самым быстрым на сегодняшний день стандартом IEEE 802.11 ac, и тот факт, что это первая на моей памяти модель ASRock, печатная плата которой не гнется так же легко, как предыдущие.
Как вы могли убедиться выше, к ASRock Z97E-ITX/ac придраться сложно. В копилку положительных впечатлений добавим понятный BIOS и большой набор программного обеспечения, которое действительно может пригодиться. Все разъемы распаяны в удобных местах, поэтому при тестировании не возникло никаких трудностей. Проблем не было и при установке длинной видеокарты, которая заметно превосходила габариты самой платы.
Правда, при желании использовать топовые процессоры и даже разгонять их, следует обратиться к необслуживаемым системам жидкостного охлаждения, поскольку большой башенный кулер типа Noctua NH-D14 здесь будет не совсем к месту.
