Обзор трех моделей 140 мм вентиляторов: Ice Storm STM CBL-140, Scythe Glide Stream 140 и Thermalright TR TY-147

Оглавление

• Вступление
• Thermalright TR TY-147
• Scythe Glide Stream 140
• Ice Storm STM CBL-140
• Сводные данные
• Заключение

Вступление

На этот раз мы рассмотрим три вентилятора типоразмера 140 мм, который уже давно вошел в обиход пользователей современных систем охлаждения и корпусов. Продукция компаний Thermalright и Scythe прочно закрепилась на рынке эффективных кулеров, а вот с моделью еще одного разработчика знакомство состоится впервые. Забегая вперед, отмечу, что не зря.

Поскольку методика тестирования довольно сложна для беглого просмотра, рекомендуем ознакомиться с ней подробнее в одном из первых материалов по теме. Кратко напомним, что все вентиляторы тестируются при различных скоростях работы и в их полном диапазоне, при этом замеряется уровень шума и расход. Воздушный поток также дополнительно проверяется при установке на популярные кулеры различных конструкций (Archon и AXP-140) для того, чтобы получить представление о работе устройств с реальной нагрузкой.

Таким образом, итогом тестирования станут не только «сухие результаты», но и вполне применимые на практике, которая иной раз показывает, что модели совершенно по-разному реагируют на нагрузки, а следовательно, более всего пригодны для конкретных целей (например, тихая работа в корпусе системного блока, или, наоборот, эффективный вентилятор для работы в паре с кулером).

Благодаря нашему партнеру – компании Регард, в данном материале будут рассмотрены следующие модели: Thermalright TR TY-147, Scythe Glide Stream 140 и Ice Storm STM CBL-140.

Thermalright TR TY-147

Первой из тестируемых стала модель компании Thermalright – завсегдатая сегмента эффективных систем охлаждения. В конце концов, даже в наших таблицах присутствует вентилятор Thermalright, выиграть у которого не удается практически никому.

В этот раз речь идет о модели TR TY-147. Эта модификация является недешевой и оценивается примерно в $20, при этом она обладает разъемом, поддерживающим ШИМ управление скоростью вращения крыльчатки вентилятора. В остальном, испытуемый очень похож на многие другие вертушки данного производителя.

Как и всегда, в новых моделях Thermalright используется специфическая «рифленая» и округлая рамка, в данном случае черного цвета. Крыльчатка и лопасти выполнены из белого матового пластика. За длительную работу ходовой части отвечает Two Ball Bearing, а время наработки на отказ скрыто разработчиком от любопытных глаз пользователя.

Полная спецификация вентилятора:

Вентилятор поставляется в грубой картонной упаковке, но это, опять же, отличительная черта многих линеек продукции этого производителя. На упаковке отмечено наименование модели и краткий список характеристик. Комплект поставки отсутствует.

Длина кабеля составляет 300 мм, он оснащен плотной оплеткой и четырехконтактным разъемом подключения.

В домашних условиях пользователь сможет без труда настроить необходимую ему скорость вращения. Нам же придется тестировать PWM вентилятор стандартно. К сожалению, несмотря на «кощунство», приходится следовать методике. Во-первых, данный образец заработал только при 1200 об/мин, вместо 1300 заявленных, вне зависимости от метода подключения и управления скоростью. Во-вторых, нижней границей работоспособности стали 700 об/мин при 6.7 В.

Результаты тестирования Thermalright TR TY-147

Переходим к тестам данной модели.

Шум, издаваемый вентилятором, вполне заметен, особенно на высоких (для себя) оборотах, тем не менее, пользователь сможет достичь отметки в 30 дБ при скорости вращения около 800 об/мин.

Серию TR TY-147 характеризуют, как видно из графика, высокие показатели эффективности.

Впрочем, если вы захотите получить эффективное охлаждение радиаторов, вам точно потребуется значительно увеличивать скорость вращения, а как результат – забыть о 30 дБ.

Как уже говорилось, лучшие показатели достигнуты только при высоком уровне звукового давления. Такая же позиция характерна для полученных значений температур.

Scythe Glide Stream 140

Этот участник попал на тест по ошибке, поскольку точно такая же модель уже была протестирована ранее. С другой стороны, у нас будет возможность сравнить показатели разных версий вентилятора.

В целом, вентиляторы Scythe всегда занимают неплохие позиции в тестах, поэтому никогда не будет лишним уделить продукции производителя дополнительное внимание.

Серия Glide Stream позиционируется как эффективная, данный экземпляр способен работать при 1600 об/мин, что немало для 140 мм вентилятора. В качестве подшипника используется втулка, что сказывается на его надежности (заявлено до 30 000 часов, а это показатель средне-бюджетных моделей).

Полная спецификация вентилятора:

Упаковка похожа на многие модели Scythe, когда через прозрачный пластик хорошо просматривается вентилятор. Разработчик обильно украсил ее описанием технологий и характеристик.

Комплект поставки состоит из переходников питания и пакетика с винтами крепления.

Кабель с трехконтактным разъемом на конце укутан в оплетку.

В отличие от предыдущего экземпляра Glide Stream, эта модель разочаровала. Свои 1600 об/мин она исправно показывает на 12 В, однако снижение питания дается ей нелегко. Как результат, стабильный запуск оказался возможен только при 1000 об/мин и питании 6.6 В.

Результаты тестирования Scythe Glide Stream 140

К сожалению, серия Glide Stream довольно громкая и даже на 1000 оборотах уровень звукового давления составляет около 36 дБ. Таким образом, эта модель не попадет в общие чарты, где сравниваются вентиляторы при 30 дБ.

А вот с эффективностью у испытуемого все отлично. Особенно впечатляют показатели расхода без использования дополнительного сопротивления.

С учетом высокой границы уровня шума график эффективности выглядит блекло, в том числе на фоне других оппонентов.

Зато, если забыть об уровне шума, то эту вертушку можно смело рекомендовать для охлаждения самых горячих процессоров, благо она хорошо справляется с этим делом.

Ice Storm STM CBL-140

Китайская компания STM Electronics производит ряд продукции и аксессуаров для IT-рынка, в их число входят системы охлаждения, продающиеся под маркой Ice Storm.

У нас на тестах оказался незамысловатый 140 мм вентилятор Ice Storm CBL-140. Устройство позиционируется как корпусный вентилятор, при этом выполнено из прозрачного пластика и оснащено простой синей подсветкой.

О модели известно немного, например, что в качестве подшипника использована гидродинамическая версия, а время наработки на отказ заявлено до 40 000 часов. Как несложно догадаться, испытуемый отличается невысокой ценой.

Полная спецификация вентилятора:

Устройство поставляется в небольшой и просто оформленной картонной коробке, на тыльную сторону которой выведена таблица характеристик.

Комплект поставки скуден и странен. Как правило, чтобы сэкономить, разработчик кладет только пакетик с винтами. Ну а STM положила наклейки с изображением молний.

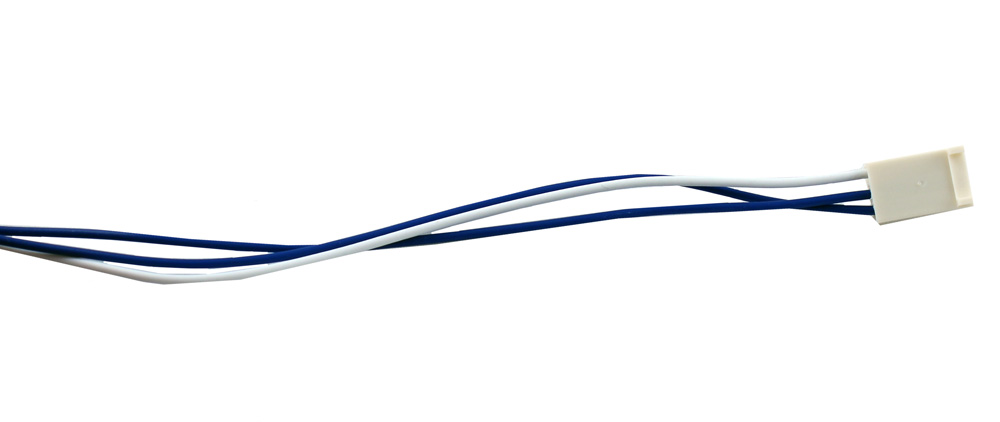

Кабель устройства выполнен чрезмерно просто, и состоит из трех никак не скрепленных между собой проводов. На конце, разумеется, установлен стандартный трехконтактный разъем подключения.

Вместо заявленных 1000 об/мин, вентилятор принялся активно «молотить» на 1200 об/мин при 12 В. При снижении питания он быстро опустился до 1000, и далее до 700 об/мин. Можно и меньше, но тогда будут проблемы с запуском, который возможен (по крайней мере, для тестового образца) только на 6.5 В.

Результаты тестирования Ice Storm STM CBL-140

Вентилятор Ice Storm, в общем-то, громковат, так как на родных оборотах уже переходит за черту в 40 дБ, и в тоже время может опуститься ниже отметки в 30 дБ при снижении скорости вращения.

Думаю, большинство читателей ожидало (как, впрочем, и я) низкой эффективности от малоизвестного китайского бренда. Тем не менее, Ice Storm показывает зубы, демонстрируя очень даже неплохую эффективность, в том числе в работе с радиаторами, что особенно удивляет.

Единственное, что мешает стать ему одним из фаворитов наравне с именитыми производителями, так это довольно высокий уровень шума на больших значениях оборотов.

Вентилятор продемонстрировал убедительно хорошие показатели температур, особенно при небольших значениях дБ.

Сводные данные

Сведем все характеристики моделей в единую таблицу.

Помимо основных участников тестов, на графики были добавлены результаты пары моделей из предыдущих тестов:

• Thermalright TR-140 – отличная вертушка с широким диапазоном рабочих оборотов, что позволяет ей выступать одновременно эффективной и, в ряде случаев, малошумной моделью;
• Noctua NF-P14 – модель с высоким показателем статического давления, создает мощный воздушный поток и готова к работе вкупе с «плотными» радиаторами.

Начинаем с уровня шума.

Легендарный вентилятор TR TY-140 по-прежнему остается лидером. Что интересно, модификация TY-147 идет совсем близко, а Ice Storm прекрасно начал, но закончил хуже всех.

По уровню эффективности от оборотов, TY-140 и Ice Storm идут в одну линию, а наибольшая результативность показана TY-147 и Glide Stream. Впрочем, без привязки к уровню шума это малополезная информация.

На графике, построенном от уровня шума, совсем не видно TY-147, поскольку его показатели идентичны TY-140. Вновь стоит отметить интересное поведение Ice Storm, который даже выигрывает у оппонентов, но только при небольших значениях дБ.

Сравним модели при равном уровне шума в 30 дБ.

При 30 дБ вентиляторы показали высокую эффективность в диапазоне 41-42 CFM, а вертушка Scythe не смогла участвовать в данном сопоставлении из-за значительно более высокого порога дБ.

Далее сравним работу вентиляторов с учетом их влияния на температуру. И первым делом начнем с Intel Core i7-2600K @ 4.8 ГГц (1.40 В) под Thermalright Archon.

Однако TY-147 не так хорош в работе с кулерами, как его собрат. Чтобы достичь похожих значений температур, ему приходится работать при гораздо более высоком уровне шума. В то же время Ice Storm находится ближе всего к показателям TY-140, хотя и ему до него далековато.

И отдельно для 30 дБ.

Единственным вентилятором, опустившимся менее 80 градусов Цельсия, стал TY-140, ближайший оппонент – Ice Storm, опередивший и TY-147, и Noctua NF-P14.

Сменим радиатор на AXP-140.

C радиатором AXP-140 ситуация немного иная. Тут TY-147 выглядит лучше и находится примерно на одном уровне с оппонентами Noctua и Ice Storm.

То же можно сказать и про отрезок 30 дБ, где лучший результат по-прежнему у TY-140, а результаты прочих оппонентов отличаются в пределах погрешности.

Заключение

В первую очередь стоит упомянуть Scythe Glide Stream 140. К сожалению, попавший на тест образец мог работать только при достаточно высокой скорости вращения и не сумел побороться с другими оппонентами. Сам по себе вентилятор Scythe является недорогим и эффективным в плане создания воздушного потока.

Модель Thermalright TY-147 хорошо зарекомендовала себя во многих дисциплинах, за исключением работы с радиатором Archon, да и сам разработчик рекомендует ее для своих же производительных систем охлаждения. Впрочем, заслуги TY-140 ему не светят.

Продукт Ice Storm, пожалуй, является случайным открытием. Для своей цены и происхождения он показал очень неплохие результаты, иной раз обходя оппонентов, а самое главное, совершая этот маневр при низком (до 30 дБ) уровне шума. Неизвестно, что будет с надежностью такого вентилятора, скажем, через год, но за это время он успеет с лихвой отработать вложенные в него средства.

Выражаем благодарность:

• Компании Регард за предоставленные на тестирование вентиляторы.
