Немалое количество обзоров материнских плат, вышедших за последнее время, было посвящено моделям на новом наборе системной логики Intel Z97. Их героями становились полноразмерные решения, теперь же пора ознакомиться и с новинками для компактных ПК. К этому классу относится MSI Z97I Gaming AC – модель форм-фактора Mini-ITX с высоким уровнем оснащенности, которая ориентирована на игровые конфигурации.
Поскольку на момент обзора она еще не поступила в розничную продажу, судить о ее ценовом позиционировании сложно. Единственный ориентир – стоимость предшественницы – Z87I Gaming AC, которая на данный момент составляет около 5500 рублей.
Материнская плата MSI поставляется в картонной коробке скромных размеров, примерно в такой же, в какой поставлялась и Z87I Gaming AC.
Оформление упаковки схоже: основную часть лицевой стороны занимает изображение дракона – символа линейки Gaming.
На обратной стороне коробки приведено изображение I/O панели платы и перечислены основные технические характеристики. Большая часть отдана под рекламу фирменных технологий и особенностей платы – подчеркивается высокое качество контроллеров встроенной сети и звука, упоминается о производительном Wi-Fi адаптере.
Внутреннее убранство упаковки унаследовано от модели Z87:
Материнская плата прочно зафиксирована в отдельном картонном поддоне и уложена в антистатический пакет. Под картонным поддоном на дне коробки расположен комплект поставки:
Он расфасован по двум небольшим отсекам и плотно зафиксирован.
В него входит:
Комплект поставки платы в неизменном виде перекочевал от Z87I Gaming AC, разве что модуль Wi-Fi / Bluetooth теперь не предустановлен на плату изначально, а уложен именно в комплект. Из минусов можно отметить нехватку кабелей SATA, а также отсутствие переходников M-Connector для удобного подключения корпуса, что для плат ITX иногда бывает принципиально.
MSI Z97I Gaming AC выполнена в размерах форм-фактора Mini-ITX (170 x 170 мм):
Использованный форм-фактор обуславливает высокую плотность компоновки элементов, а также вносит ограничение на количество слотов расширения – доступен всего один порт PCI-Express.
Базовая компоновка модели по сравнению с предыдущим поколением не изменилась: в тех же местах находятся процессорный разъем, преобразователь питания CPU, набор системной логики, а также ATX24 колодка питания и порты SATA. Из видимых отличий можно отметить изменение формы радиаторов, которые теперь соответствуют линейке Z97 моделей MSI, перенос разъема Wi-Fi / Bluetooth адаптера к интерфейсной панели и непривычное расположение звукового тракта – вверху платы, а не внизу.
Для обоих радиаторов системы охлаждения платы используется винтовое крепление, при этом у радиатора системной логики винты подпружинены, а у преобразователя питания – нет.
Вокруг процессорного разъема нет высоких элементов, которые могут доставить неудобства при установке СО, но с габаритными кулерами проблем не избежать: сам разъем смещен вниз и вправо, поэтому многие системы охлаждения вылезут за размеры материнской платы, то есть за габариты Mini-ITX корпусов.
Что касается «примерки» Silver Arrow SB-E Extreme, то при одной ориентации он полностью перекрывает графический разъем и выходит за пределы нижнего края платы, а при второй – полностью перекрывает слоты оперативной памяти и выходит за пределы правого края платы.
Под DDR3 память распаяно два слота, которые оборудованы защелками сверху:
В данном случае использование защелок только с одной стороны облегчает доступ к модулям оперативной памяти при установленной в систему видеокарте. В противном случае для снятия или установки планок DDR3 графический ускоритель приходилось бы снимать, а так – не придется.
Производителем заявлены следующие режимы работы DDR3: 1066, 1333, 1600, 1866 (разгон), 2000 (разгон), 2133 (разгон), 2200 (разгон), 2400 (разгон), 2600 (разгон), 2666 (разгон), 2800 (разгон), 3000 (разгон), 3100 (разгон), 3200 (разгон), 3300 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц.
Порты SATA, как и на Z87I Gaming AC, расположены вверху платы, недалеко от верхнего левого угла:
Все четыре порта SATA поддерживают стандарт SATA 6 Гбит/с, и берут свое начало от чипсета Intel Z97, сторонние контроллеры не применяются. Набором системной логики поддерживается до шести портов, в данном случае ресурсы двух дополнительных задействованы в виде двух портов eSATA на интерфейсной панели. Что касается интерфейсов SATA Express и M.2, то их на материнской плате нет, для модели на Z97 решение весьма странное.
Колодка для подключения корпусных USB 3.0 портов расположена между основным ATX-разъемом питания и слотами оперативной памяти:
Данная колодка (а также USB 3.0 порты интерфейсной панели) берет свое начало от набора системной логики Intel Z97, сторонние контроллеры не применяются.
Из традиционных неудобств плат MSI форм-фактора Mini-ITX сохранилось неудобное расположение колодки для подключения корпуса:
Она утоплена вглубь платы, и подключать ее придется, возможно, еще до установки материнской платы в корпус, иначе могут возникнуть трудности. Тут бы не помешал переходник M-Connector, который иногда кладут в комплект поставки некоторых mATX и ATX плат, но здесь его нет.
Из особенностей плотной компоновки платы можно отметить перпендикулярное крепление батарейки:
В целом, при отключенном кабеле питания 8-pin доступ к батарейке сохраняется, так что к минусам такое расположение относить не будем – просто особенность.
Звуковой тракт на Z97I Gaming AC расположен непривычно, в верхней, а не в нижней части материнской платы:
Прямо напротив него, сверху, расположены и аудиовыходы интерфейсной панели. Что касается составляющих встроенного звука, то используется контроллер Realtek ALC1150, а также усилитель для наушников на базе Texas Instruments OPA1652.
В качестве сетевого контроллера применен Atheros Killer E2205, размещенный с обратной стороны платы:
В качестве Multi-IO используется микросхема Nuvoton NCT6792D, расположенная с обратной стороны платы:
На задней панели MSI Z97I Gaming AC находятся:
По сравнению с предшественницей конфигурация I/O панели претерпела значительные изменения. Первое, что бросается в глаза – непривычное расположение аудиовыходов. Второе значимое отличие – отказ от интерфейса DVI, что позволило разместить больше портов USB, которых теперь восемь. На мой взгляд, данная конфигурация интерфейсной панели лучше, чем у Z87I Gaming AC.
Фотография MSI Z97I Gaming AC, позволяющая оценить высоту компонентов:
Дополнительно отмечу, что в концепции Gaming для миниатюрных систем производитель предлагает не только материнскую плату Z97I Gaming AC, но и выполненный в соответствующих размерах и аналогичном оформлении графический адаптер – R9 270X Gaming 2G ITX:
С его обзором можно будет ознакомиться в ближайшее время, а пока вернемся к системной плате.
Расположение элементов.
Система охлаждения MSI Z97I Gaming AC состоит из двух радиаторов, которые соединены тепловой трубкой. Один отводит тепло от преобразователя питания материнской платы, второй – от набора системной логики Intel Z97.
Оба радиатора максимально компактны, но для форм-фактора Mini-ITX трудно надеяться на что-то большее, поскольку для крупных теплорассеивателей у материнской платы просто нет места.
Для радиатора преобразователя питания используется термопрокладка средней толщины, контакт силовых элементов с термопрокладкой равномерный.
Отмечу, что по сравнению с Z87I Gaming AC прокладка обладает гораздо большей механической прочностью, она не норовит порваться при снятии или установке радиатора.
Термоинтерфейс набора системной логики затвердевший, и легко соскабливается.
Преобразователь питания процессора, как и на Z87I Gaming AC, шестифазный:
Используется шесть DrMOS микросхем с неопознанной маркировкой, в качестве ШИМ-контроллера применен uPI Semiconductor uP1649P.
Преобразователь питания памяти однофазный:
В качестве контроллера используется uPI Semiconductor UP1504, в качестве транзисторов – один ON Semiconductor 4C08N и два 4C05N (один из двух – с обратной стороны платы).
| Поддерживаемые процессоры | Supports 4th and 5th Generation Intel Core Processors, and Intel Pentium and Celeron Processors for Socket LGA1150 |
| Системная шина, частота | DMI 2.0 |
| Системная логика | Intel Z97 |
| Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066/ 1333/ 1600/ 1866 (разгон)/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон)/ 3000 (разгон)/ 3100 (разгон)/ 3200 (разгон)/ 3300 (разгон) МГц |
| Слоты расширения | 1 x PCI-E 3.0 X16 |
| Поддержка Multi-GPU | Нет |
| Поддержка SATA/RAID | Intel Z97: 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
| Поддержка eSATA | 2 x eSATA (Intel Z97) |
| Поддержка IDE и FDD | Нет |
| Сеть | 1 x Killer E2205 Gigabit LAN controller |
| Беспроводная сеть | Wi-Fi/Bluetooth expansion module with Intel Dual Band Wireless-AC 7260 chip. - Supports Wi-Fi 802.11 a/b/g/n/ac, dual band (2.4GHz, 5GHz) up to 867 Mbps speed. - Supports Intel Wireless Display (WiDi) - Supports Bluetooth v4.0 (includes Bluetooth Low Energy and Bluetooth 3.0+HS) |
| Аудио | Realtek ALC1150 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output |
| USB 2.0 | Intel Z97: 6 x USB 2.0 (4 на I/O панели + 2 в виде колодки для подключения корпусных портов) |
| USB 3.0 | Intel Z97: 6 x USB 3.0 (4 на I/O панели + 2 в виде колодки для подключения корпусных портов) |
| IEEE-1394 | Нет |
| Системный мониторинг | Nuvoton NCT6792D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы задней панели | 6 аудио входов/выходов 3.5-мм mini-jack 2 x eSATA 4 x USB 3.0 4 x USB 2.0 1 x PS/2 порт для клавиатуры/мыши 2 x HDMI 1 x DisplayPort Оптический порт S/PDIF 2 выхода под Wi-Fi антенны Кнопка ClearCMOS |
| Фирменные технологии | Audio Boost Military Class 4 OC Genie 4 Click BIOS 4 Intel Wireless Display Sound Blaster Cinema 2 GO2BIOS Clear CMOS Button Total Fan Control Gaming Device Port Smart Utilites Wi-Fi Bluetooth Command Center |
| Размеры, мм | 170 x 170 |
| Форм-фактор | Mini-ITX. |
Структура меню UEFI унаследована от Z87-материнских плат MSI, и подробно рассматривалась в обзоре Z87-G45 Gaming. Кроме того, некоторые из косметических отличий оболочки упоминались при тестировании Z97 Gaming 5.
Единственное, чего в настройках нет – наподобие недавно протестированной MPower MAX AC пользователю не предоставляется возможности управлять множителем CPU Strap, он изменяется автоматически в зависимости от установленных значений базовой частоты. В остальном, перечень настроек разгона Z97I Gaming AC полностью унаследован от Gaming 5 (включая перечень доступных для изменения напряжений и диапазон доступных значений), так что нет нужды повторно рассматривать данное меню.
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.
Расположение разъемов для подключения вентиляторов на MSI Z97I Gaming AC:
Как и у предшественницы, в ее распоряжении находится всего два разъема для подключения вертушек, чего может и не хватить, даже несмотря на миниатюрный форм-фактор ПК.
Оба разъема полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Что касается расположения разъемов, то оно более удобное, нежели на Z87I Gaming AC – здесь, в отличие от предыдущего поколения, хотя бы один из двух разъемов расположен у края платы и легкодоступен.
Настройки по управлению оборотами вентиляторов содержатся в разделе Hardware monitor:
В них пользователю предоставляется возможность построить график работы вентилятора по четырем точкам. Из удобств можно отметить, что при нажатии клавиши Enter настройки применяются в реальном времени, то есть нет нужды в постоянных перезагрузках системы при поиске оптимальных настроек.
Для разъема CPU доступна установка скорости вращения в диапазоне 12.5-100%, для разъема System соответствующий диапазон составляет 50-100%. Диапазон установки температур для всех разъемов идентичен – доступны значения от 40 до 100 градусов.
Проверка возможностей регулировки скорости вращения проводилась для моделей Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
| Разъем | Диапазон регулировки оборотов Scythe Ultra Kaze 2000 (3-pin), об/мин |
Диапазон регулировки оборотов Zalman ZP1225ALM (4-pin), об/мин |
| CPU | Нет | 961-2026 |
| System | Нет | 1575-2026 |
Как видно по результатам тестирования, ничего нового материнская плата не показала. ITX модели MSI по-прежнему не умеют управлять скоростью вращения 3-pin вентиляторов ни в одном из разъемов. Для 4-pin вертушек широкий диапазон скоростей вращения предоставляет CPU разъем, в System разъеме диапазон регулировок уже.
Тестирование MSI Z97I Gaming AC проводилось на следующей конфигурации:
Перед описанием результатов разгона базовой частоты отмечу, что (как и MSI Z97 MPower MAX AC) материнская плата не предоставляет пользователю возможности изменения CPU Strap, а изменяет его сама при достижении определенных частот. Переключение CPU Strap с 1.0 на 1.25 на Z97I Gaming AC происходит при установке базовой частоты свыше 104.22 МГц, переключение с 1.25 на 1.67 происходит при установке базовой частоты свыше 142 МГц.
При использовании множителя CPU Strap 1.0 результат разгона базовой частоты составил 103.52 МГц:
Ограничителем разгона выступила видеокарта, которая переставала выводить изображение на экран при дальнейшем увеличении частот. При применении интегрированного видео материнская плата без проблем работает на частоте 104.22 МГц, после чего переключает CPU Strap на 1.25.
При установке множителя CPU Strap 1.25 результат разгона базовой частоты составил 142 МГц:
Возможно, результат мог быть и лучше, но после 142 МГц MSI Z97I Gaming AC переключает CPU Strap, и следующее значение базовой частоты стартует уже при множителе 1.67.
С множителем CPU Strap 1.67 результат разгона составил 180.37 МГц:
Модель Z97I Gaming AC смогла преодолеть планку в 180 МГц, так что результат разгона можно назвать хорошим. Отмечу, что граница разгона слегка размыта – запустить Windows можно на частотах вплоть до 181.5 МГц, но стабильности нет.
Замер напряжения питания памяти:
| Установлено в UEFI, В |
Напряжение в простое, В |
Напряжение под нагрузкой, В |
| 1.5 | 1.498 | 1.499 |
| 1.65 | 1.647 | 1.648 |
| 1.8 | 1.795 | 1.795 |
Замеры проводились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата склонна к небольшому занижению напряжения, но величина отклонений невелика, и на это можно не обращать внимания.
Комплект G.Skill на MSI Z97I Gaming AC заработал на частоте 2633 МГц:
Хороший результат, реализующий частотный потенциал модулей памяти. Отмечу, что в отличие от недавно протестированной Z97 MPower MAX AC, проблем с установкой режима 1Т не возникло.
Комплект Corsair заработал на частоте 2800 МГц:
Материнская плата без проблем заработала с множителем частоты работы памяти х28, так что разгон комплекта памяти проблем не доставил. Дальнейшее увеличение частот требует слишком большого поднятия напряжения CPU SA.
Работа Load-Line Calibration для CPU Input Voltage:
| Напряжение | Установлено, В | Без нагрузки, замер мультиметром, В |
Под нагрузкой, замер мультиметром, В |
| CPU Vdroop Offset Control Auto |
1.8 | 1.792 | 1.825 |
| CPU Vdroop Offset Control 12.5% |
1.8 | 1.791 | 1.759 |
| CPU Vdroop Offset Control 25% |
1.8 | 1.791 | 1.769 |
| CPU Vdroop Offset Control 37.5% |
1.8 | 1.791 | 1.778 |
| CPU Vdroop Offset Control 50% |
1.8 | 1.792 | 1.788 |
| CPU Vdroop Offset Control 62.5% |
1.8 | 1.792 | 1.797 |
| CPU Vdroop Offset Control 75% |
1.8 | 1.792 | 1.806 |
| CPU Vdroop Offset Control 87.5% |
1.8 | 1.792 | 1.816 |
| CPU Vdroop Offset Control 100% |
1.8 | 1.792 | 1.825 |
Оптимальными для использования выглядят режимы 50% и 62.5%, по умолчанию устанавливается значение 100%. Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим 62.5%.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не используемый ранее кулер Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Ring x45.

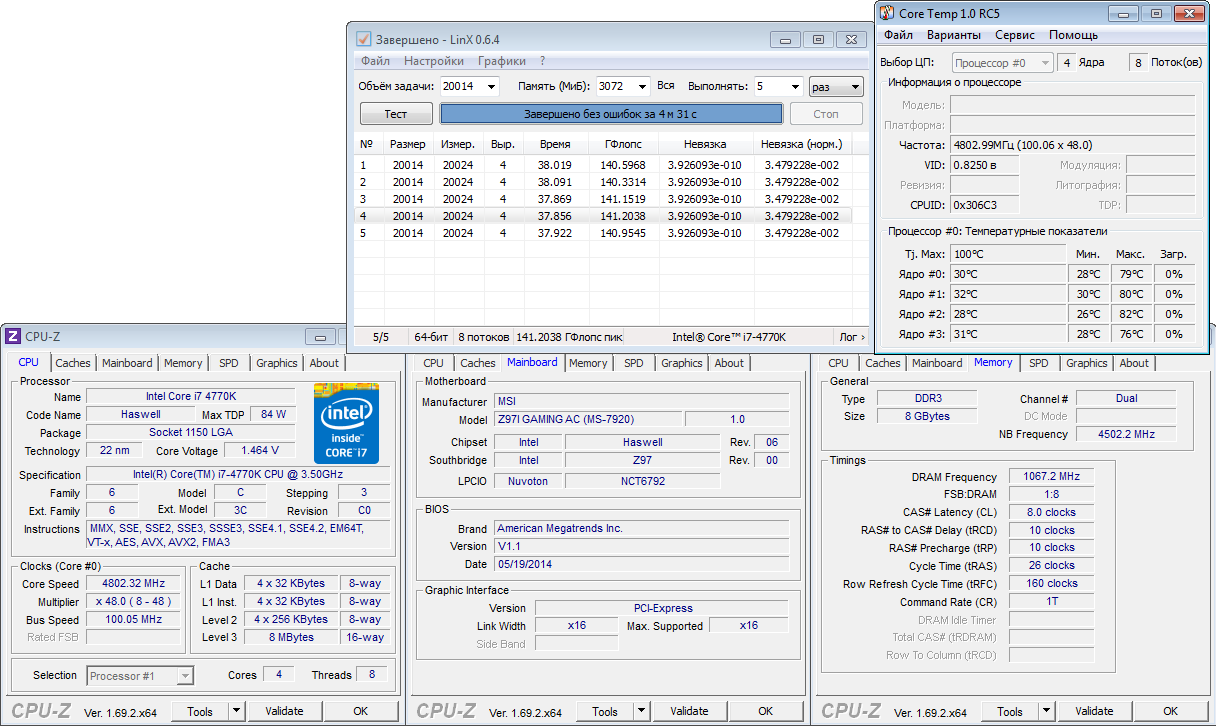

Результат разгона, достигнутый с MSI Z97I Gaming AC, составил 4802 МГц:
Потенциал стендового ЦП раскрыт, каких-либо проблем при разгоне не возникло.
Результат разгона процессора находится на уровне того, что обычно показывают полноразмерные АТХ платы, что для Mini-ITX, безусловно, достижение.
Используемые напряжения процессора:
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера – ~21 градус по Цельсию.
Так как с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на системную плату. Но поскольку Z97I Gaming AC выполнена в форм-факторе Mini-ITX, и размеры радиаторов оставляют желать лучшего, стресс-тест «по всей строгости» лишен смысла, материнская плата его заведомо не пройдет.
В качестве тестового режима для проверки ITX-плат на прогрев необходимо использовать более щадящие частоты и напряжения. Для теста на прогрев использовались следующие настройки: режим работы процессора: 4600 МГц/1.35 В, режим работы CPU Ring: 4000 МГц/1.2 В, CPU Input Voltage 2.0 В. Энергопотребление ЦП в таком режиме составляет приблизительно 160-170 Вт.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
| Радиатор | Температура в простое |
Температура под нагрузкой |
| Радиатор преобразователя питания процессора | 35 | 52 |
| Радиатор набора системной логики | 35 | 51 |
Температурный режим получился очень комфортным, система охлаждения работает явно эффективнее, чем у Z87I Gaming AC (либо преобразователь питания процессора эффективнее и выделяет меньше тепла).
Опираясь на результаты, было решено провести тест под нагрузкой во «взрослом» режиме, аналогично ATX-платам, то есть в режиме максимального разгона процессора и с энергопотреблением 220-230 Вт.
| Радиатор | Температура под нагрузкой спустя 5 минут стресс-теста | Температура под нагрузкой спустя 10 минут стресс-теста | Температура под нагрузкой спустя 15 минут стресс-теста |
| Радиатор преобразователя питания процессора | 57 | 62 | 65 |
| Радиатор набора системной логики | 55 | 59 | 62 |
То ли DrMOS микросхемы и впрямь показывают очень высокий уровень эффективности, то ли преобразователь питания «кипит» под радиаторами, но температурный стресс-тест материнская плата смогла пройти, температуры стабилизировались после 15 минут работы под нагрузкой, никаких защит не сработало.
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
| Тест | Результат | Оценка |
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.31, +0.21 | Отлично |
| Уровень шума, дБ (А) | -90.5 | Очень хорошо |
| Динамические диапазон, дБ (А) | 90.6 | Очень хорошо |
| Гармонические искажения, % | 0.0081 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | -78.3 | Средне |
| Интермодуляционные искажения + шум, % | 0.012 | Очень хорошо |
| Взаимопроникновение каналов, дБ | -90.9 | Отлично |
| Интермодуляции на 10 кГц, % | 0.018 | Очень хорошо |
| Общая оценка | Очень хорошо |
Результаты приблизительно такие же, как и у других плат MSI с кодеком ALC1150.
Материнская плата MSI оставила неплохие впечатления, показав хорошие результаты разгона, а также комфортный (даже по рамкам полноразмерных системных плат) температурный режим в стресс-тестировании. По сравнению с предшественницей как плюс стоит отметить изменение конфигурации интерфейсной панели, на которой теперь присутствует сразу восемь портов USB. Кроме того, Z97I Gaming AC сохранила качественные контроллеры встроенного звука и сети, и хороший модуль Wi-Fi/Bluetooth.
Что огорчило, так это унаследование большинства отрицательных качеств Z87I Gaming AC. В их числе и смещение процессорного разъема к правому нижнему краю платы (что ухудшает совместимость с крупногабаритными системами охлаждения), и невозможность управления скоростью вращения 3-pin вентиляторов, и неудобное расположение колодки подключения корпуса.
Плюсы:
Минусы:
Страница материнской платы MSI Z97I Gaming AC на официальном сайте производителя:
