Компания Fractal Design хорошо известна нашим постоянным читателям. В лаборатории уже побывали две модели из линейки ARC Series – Arc XL (Full Tower) и Arc Midi R2 (Midi Tower), а теперь подошел черед корпуса класса Mini Tower.
Но прежде чем начать обзор Fractal Design Arc Mini R2, стоит вспомнить еще одну компактную «мини-башню» шведского производителя – Define Mini.
Коробка оформлена классически: монохромный принт на натуральном картоне. Размеры упаковки типичны для обычных «средних башен», принадлежность к классу «малых» можно сразу и не заметить.
Отметим вырезы в картоне, облегчающие транспортировку. Огорчает, что они прорезаны не полностью, поэтому после того, как они загнутся внутрь, вытащить корпус в пенопластовых фиксаторах может оказаться проблематично.
Предлагаю без лишних промедлений, заглянуть в коробку, и познакомиться с корпусом поближе.
Забегая вперед, скажу, что картонный бокс с аксессуарами скрывается в нижней корзине.
В комплекте поставки можно найти следующее:
Руководство пользователя представляет собой добротную брошюру формата А5 на 11 языках. Русская часть занимает 4 страницы. PDF в разделе загрузок на оффсайте www.Fractal-Design.com. Приведу сканы, чтобы получить представление:
Внутри корпус как обычно закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами. Лично мне они не нравятся, но конкретно эти были «ничего». Пенопласт высокого качества, не так противно скрипел при распаковке, не раскрошился и не поломался.
Габариты корпуса: 405 x 210 x 484 мм. По размерам это достаточно близко к типичной «средней башне».
В данном случае, мы имеем дело с уменьшенной версией другого корпуса Fractal Design - Arc Midi R2.
С одной стороны, оценки дизайна всегда субъективны. С другой – классический дизайн всегда в цене.
Лицевая часть закрыта декоративной пластиковой панелью.
Обращает на себя внимание крышка с металлической сеткой и пылевым фильтром. Если нажать в верхней части, ее можно легко отщелкнуть. И при необходимости промыть.

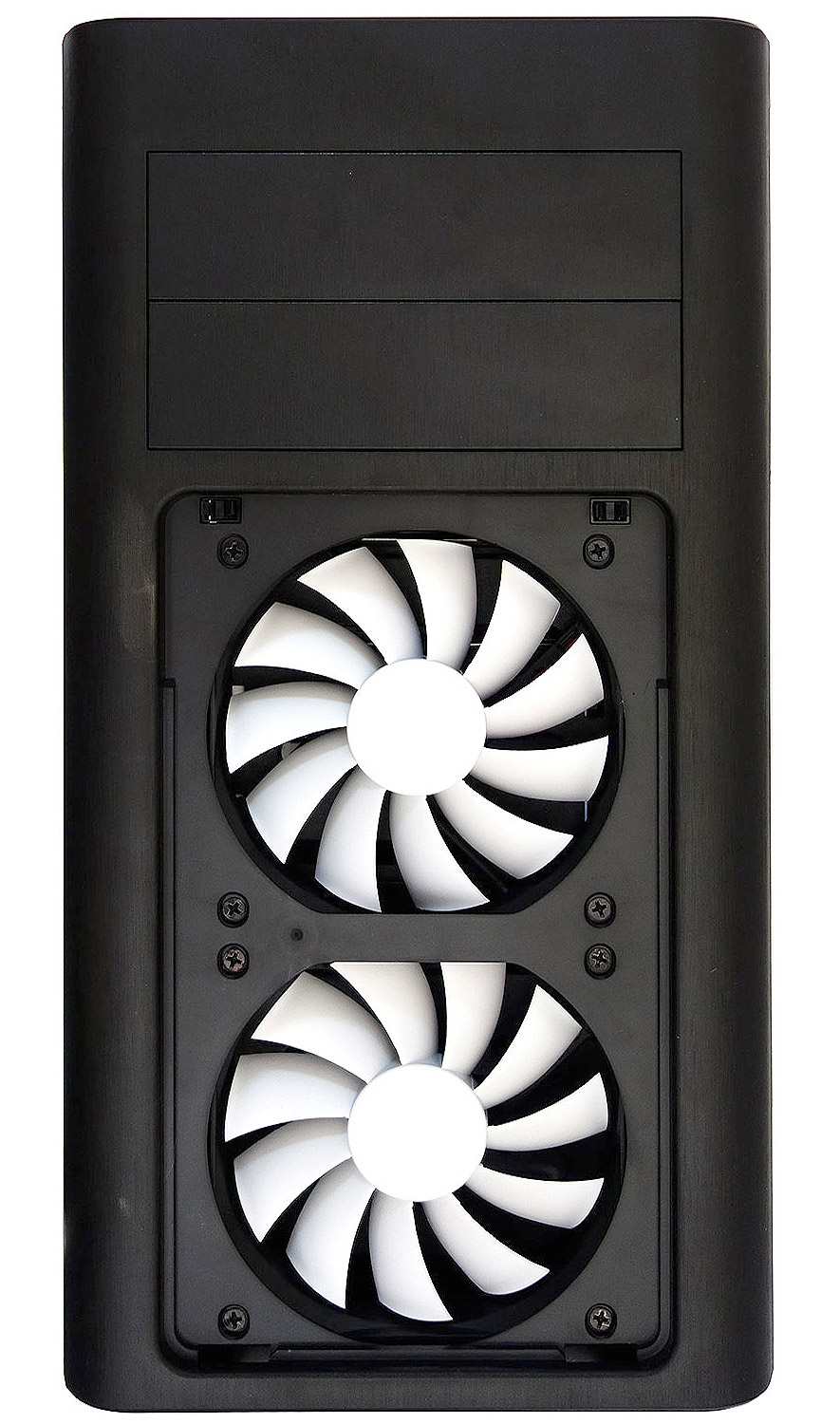

Таким образом нам открывается вид на два 120 мм вентилятора, которые отвечают за поставку прохладного воздуха в корпус. То, что их два, заслуга вашего покорного слуги, по умолчанию установлен только верхний, и на вакантное место был переставлен вентилятор из другого места корпуса. Подробнее этот шаг будет обоснован в разделе, посвященном сборке тестовой системы, а пока лишь скажу, что так выглядит интереснее.
Чтобы установить кулер, необходимо снять переднюю панель полностью. Она крепится на защелках, но снимается достаточно легко. Вентиляторы крепятся к ней самым тривиальным образом – на саморезы.

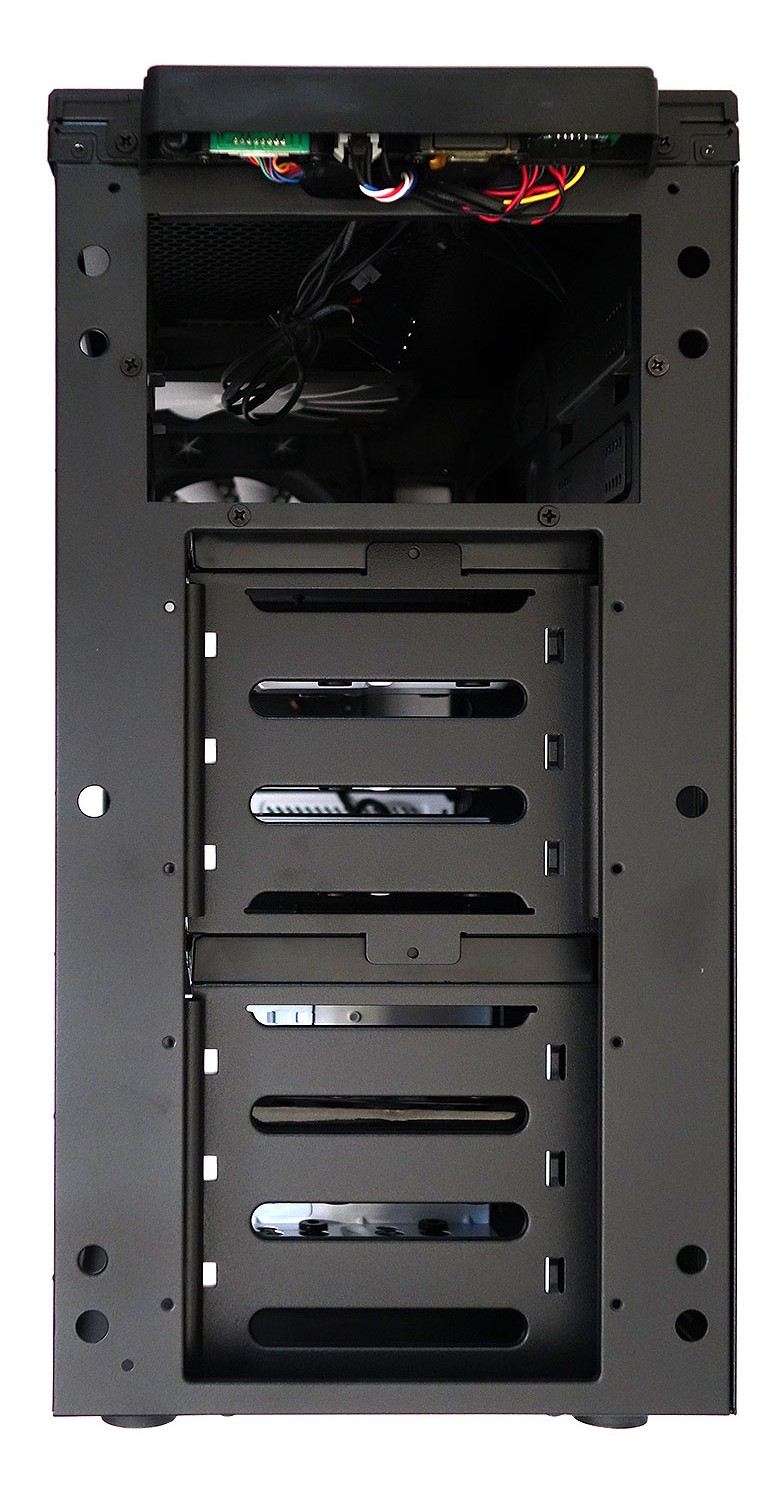

Без лицевой панели нам открывается вид на само шасси. Радует тот факт, что органы управления остаются на нем и с самой панелью никак не связаны.

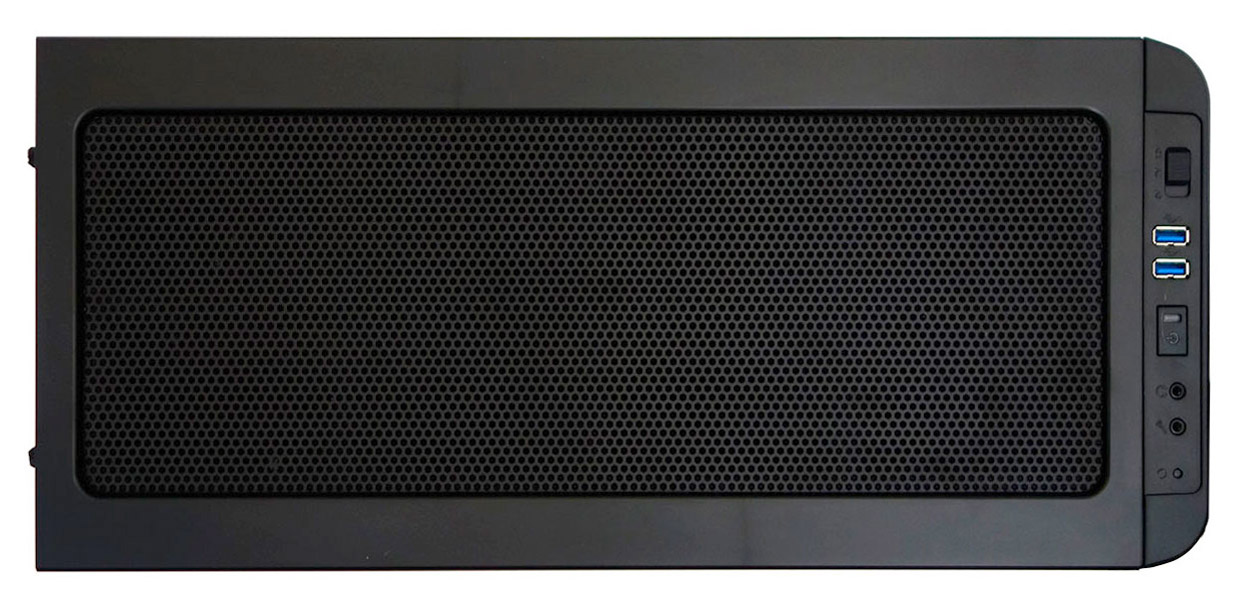

Верхняя панель «вся-в-сеточку». Решетка металлическая, окантовка пластиковая.
Облицовочная панель также легко снимается, достаточно открутить один винт с накатанной головкой в задней части. Ее также можно промыть от пыли.

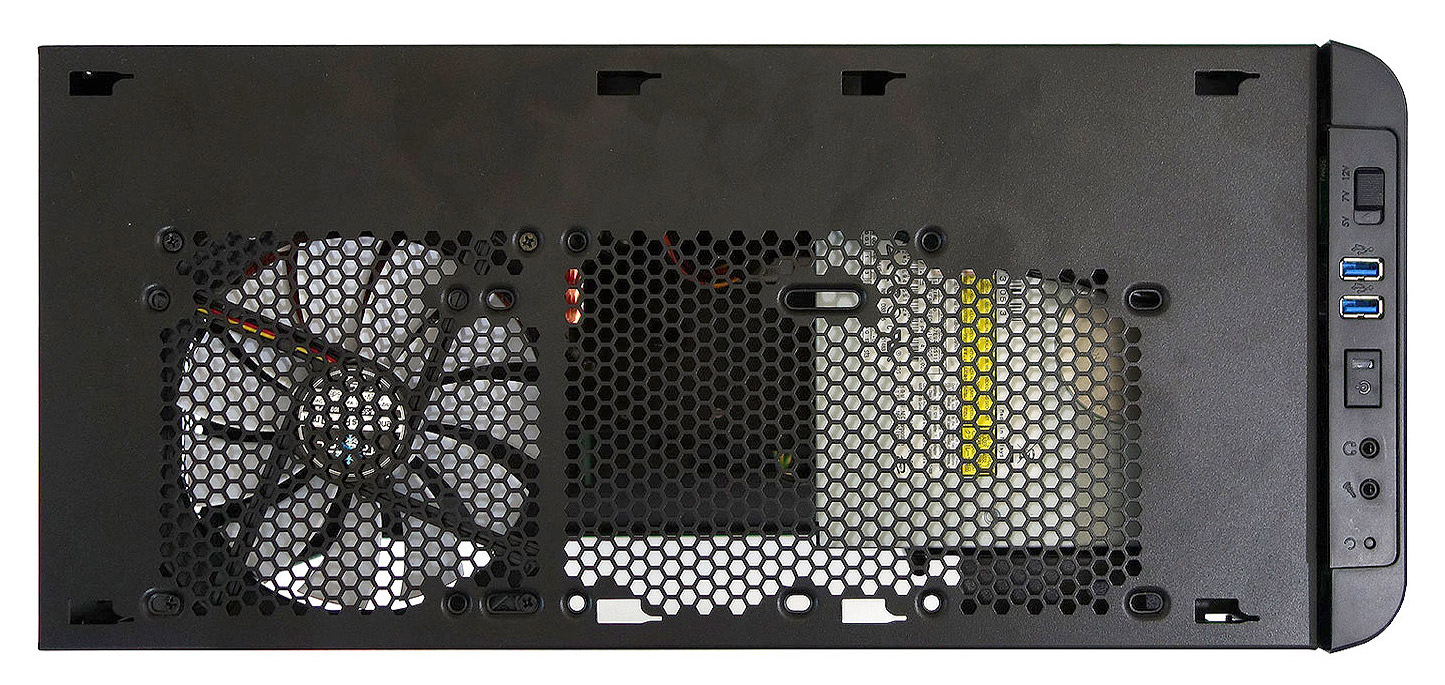

Под ней находятся посадочные места для одного 140/120 мм вентилятора и радиатора системы водяного охлаждения.
Блок управления, который находится на границе с лицевой стороной, также не связан с этой панелью, и остается на своем месте.
Перечислю его элементы слева на право. Кнопка экстренной перезагрузки, которую нельзя нажать без подручного острого предмета, разъемы наушников и микрофона, кнопка питания, совмещенная с индикатором питания и дисковой активности (голубым и красным соответственно), два порта USB 3.0, которые могут подключаться к выводам 2.0, так как их хвостик снабжен обоими типами разъемов. И в самой правой части - регулятор оборотов системных вентиляторов. А вернее не совсем регулятор оборотов, а простейший переключатель напряжений 12-7-5 В.

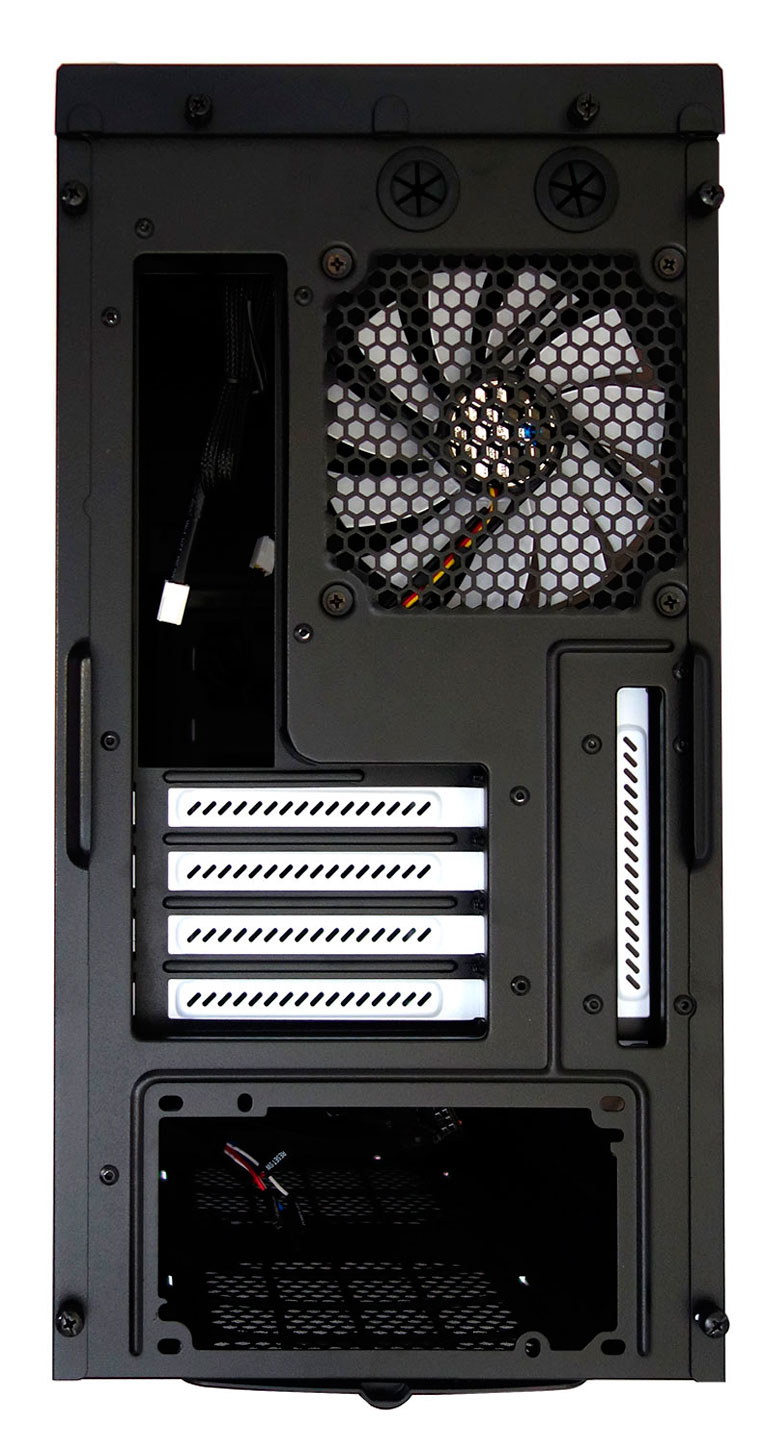

Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются 4 слота расширения с белыми металлическими заглушками. И один вертикальный разъем для еще одной планки расширений. Выше находится вырез для коммуникационных портов материнской платы и 120мм вытяжной вентилятор.
Над ним – обрезиненные отверстий для шлангов системы жидкостного охлаждения.

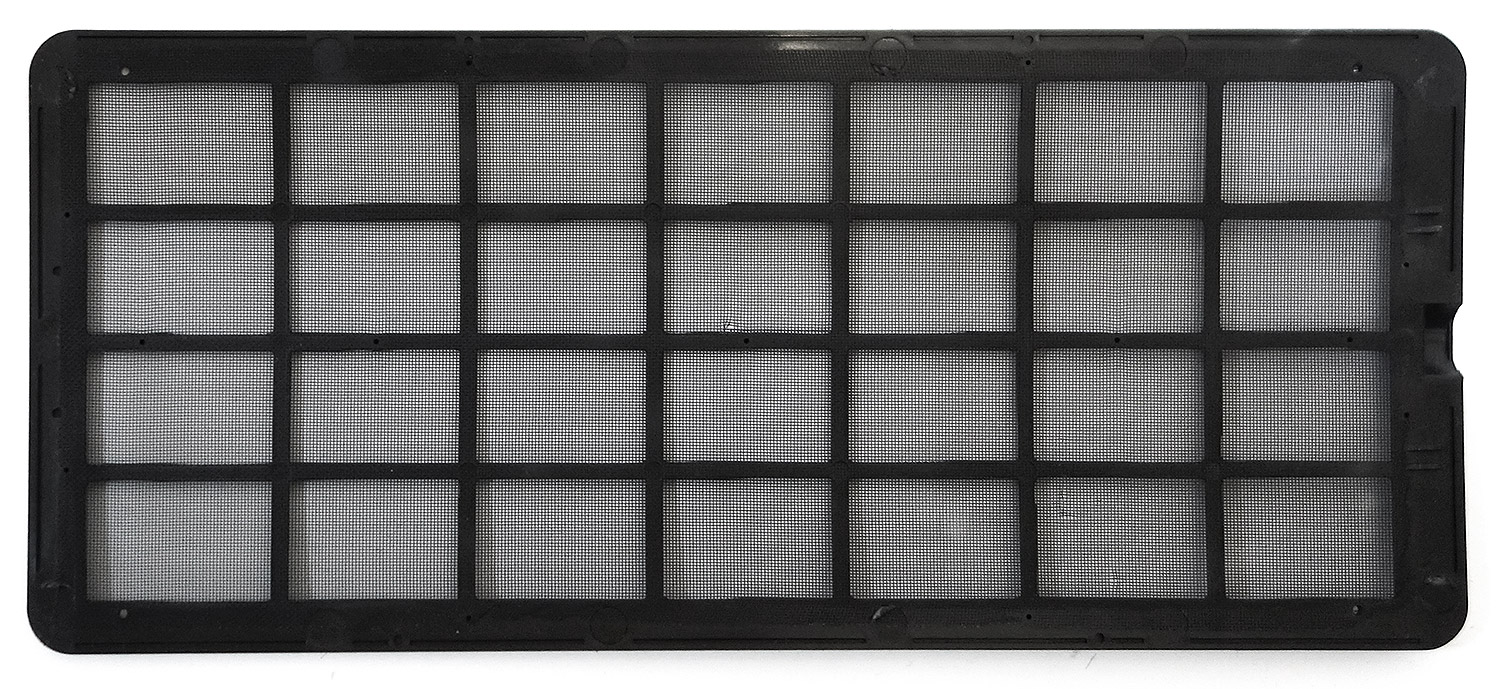

Под блоком питания находится пылевой фильтр, который легко достается и моется.

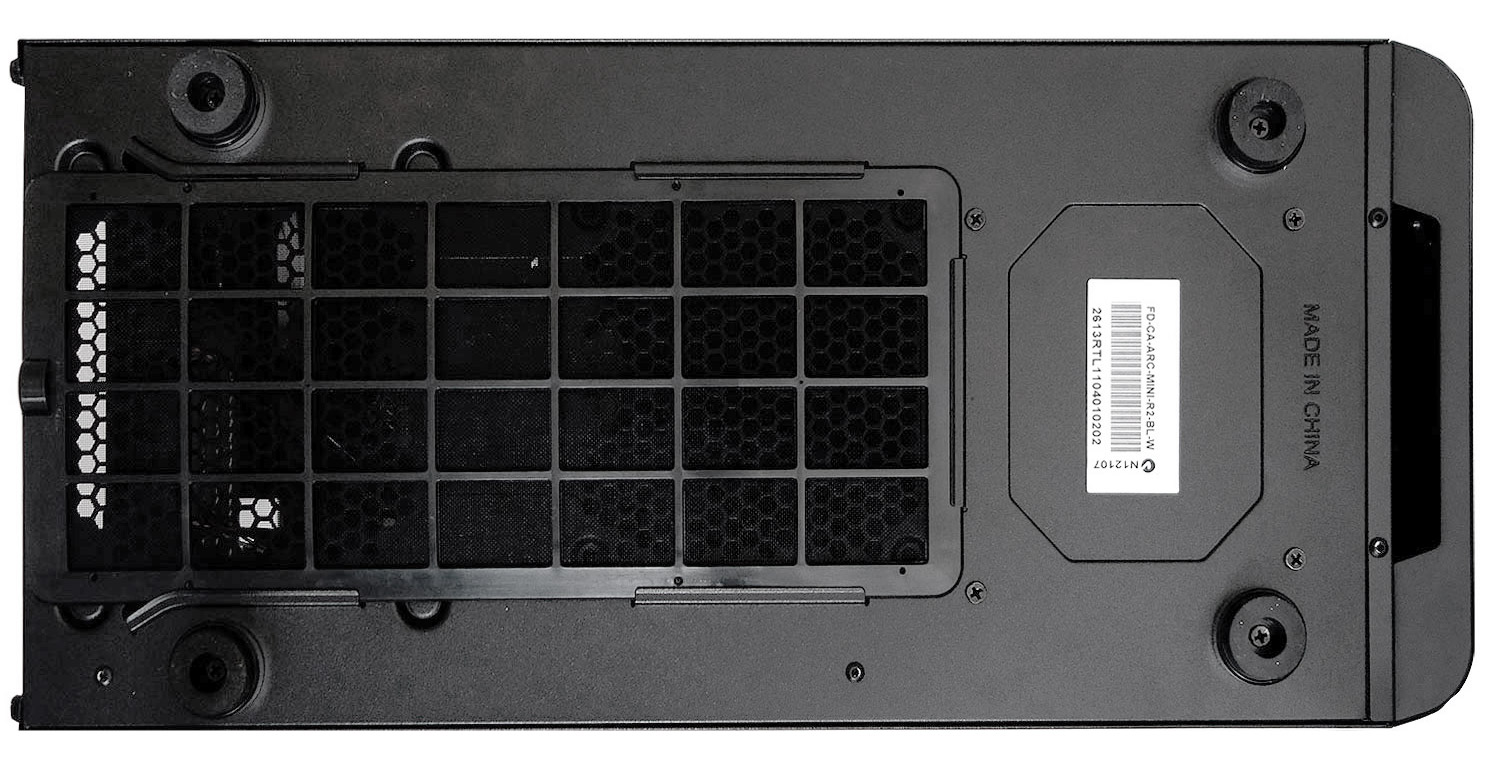

Хорошо рассмотреть его можно взглянув на днище. Кроме фильтра на нем можно отметить разве что добротные ножки средней высоты.

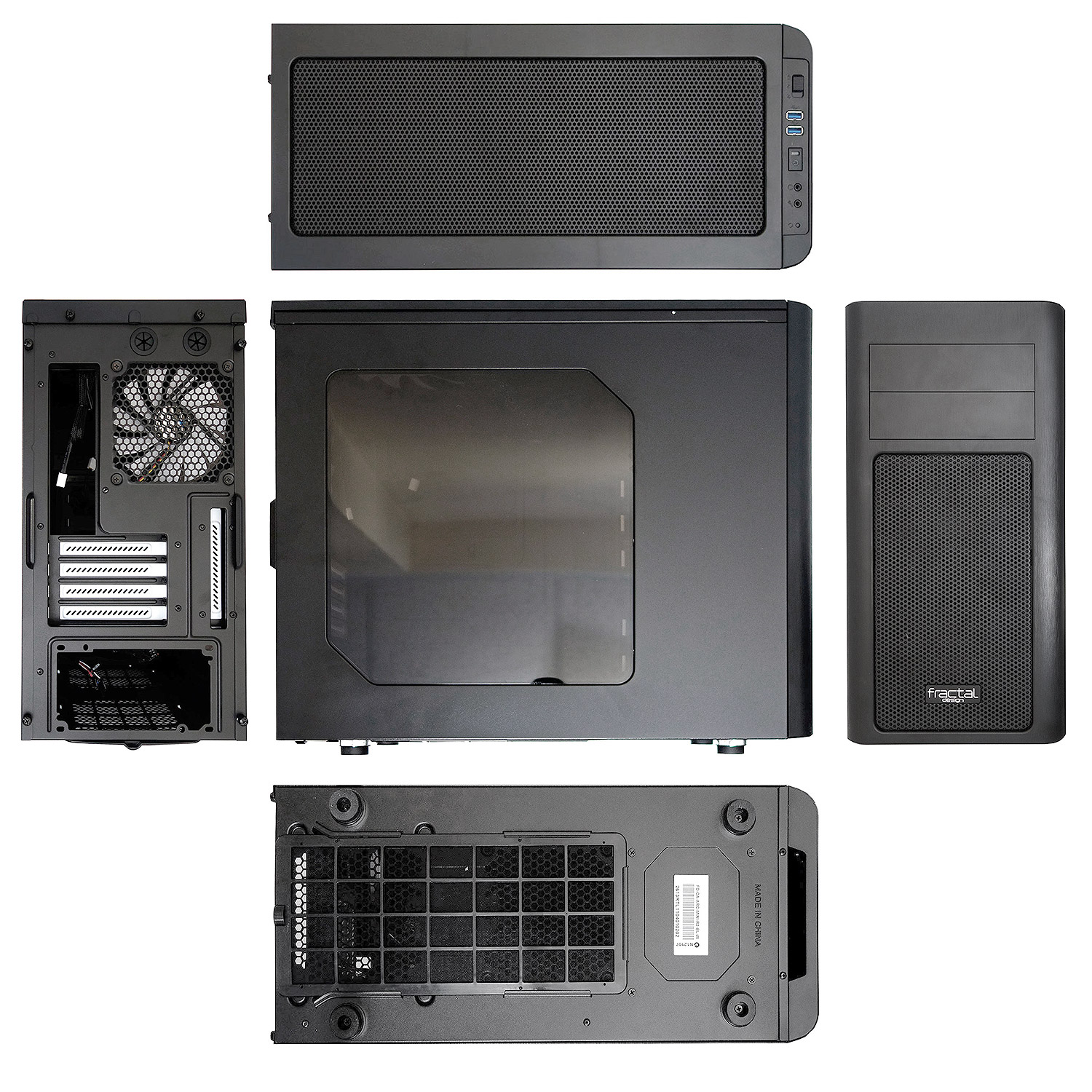

В заключение рассмотрения внешнего строения наш традиционный разворот.

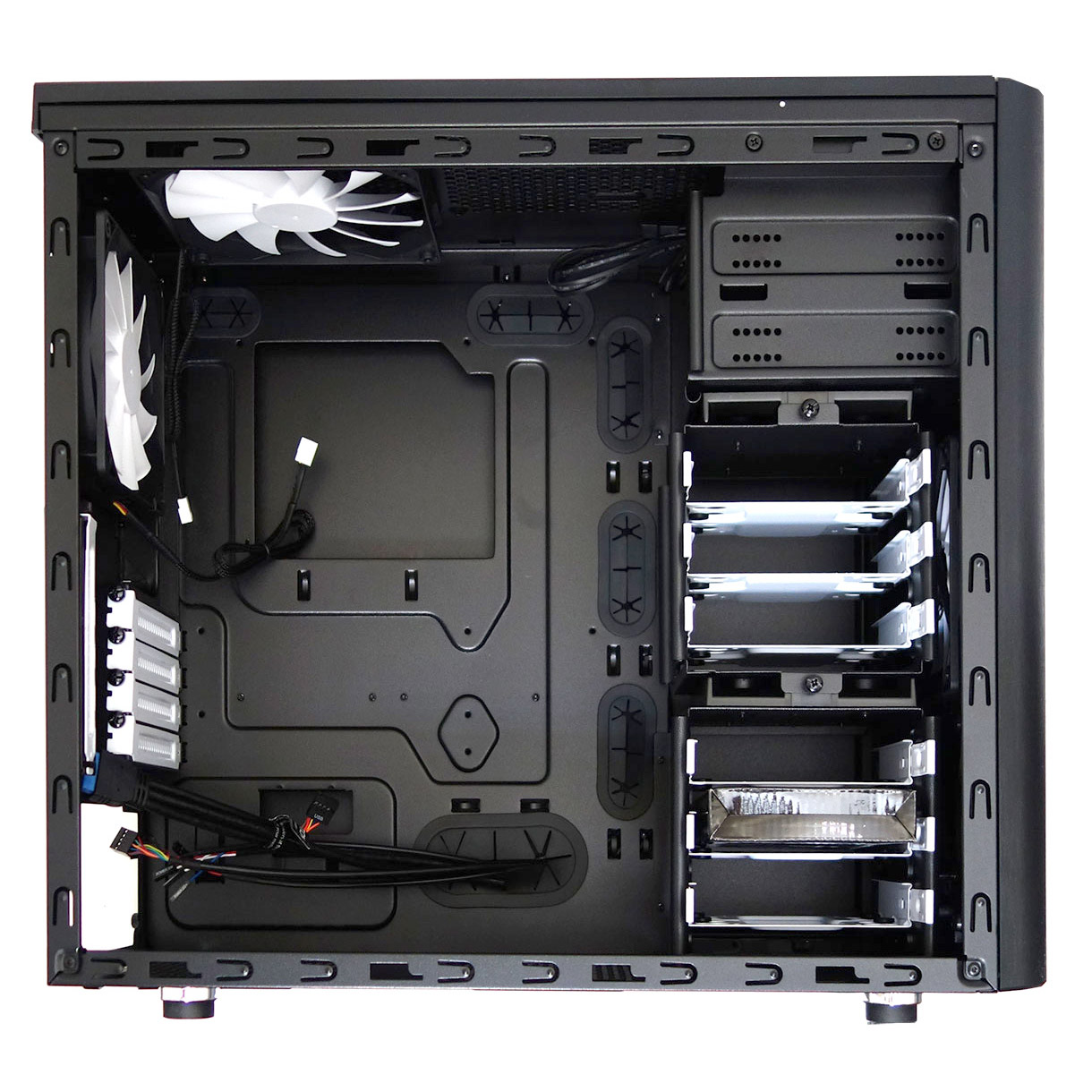

Отсек материнской платы располагается над местом для блока питания. Стандартно для форм-фактора, в котором блок питания располагается снизу.
Вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
Пять отверстия в поддоне оснащены резиновыми мембранами и предназначены для организации кабелей. Выглядит многообещающе. Но удобство и эффективность системы организации кабелей в ARC Mini R2 мы сможем оценить только во время сборки, к которой перейдем совсем скоро.
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако радует, что винты с накатанной головкой. Причем это не пластиковая «нашлепка», а именно металлическая накатанная головка.

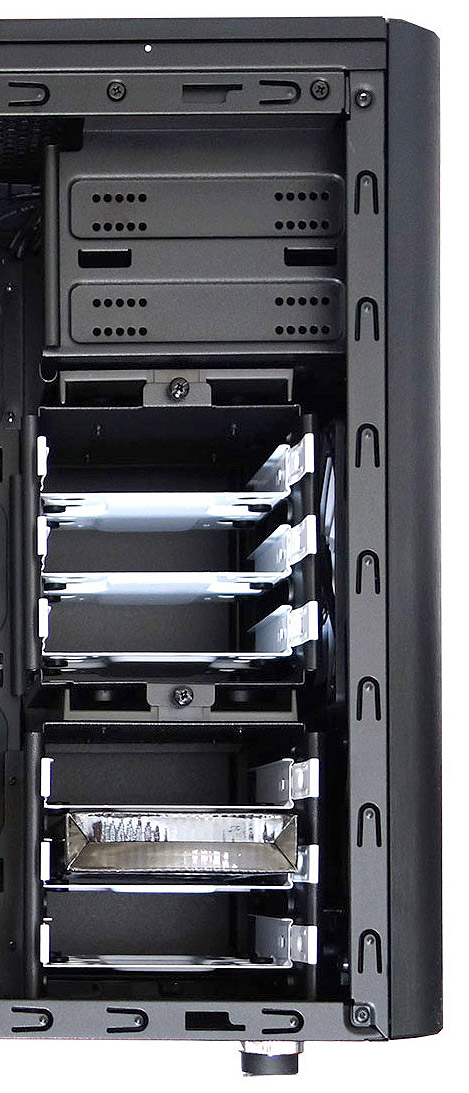

В передней части находятся корзины для 3.5” жестких дисков.

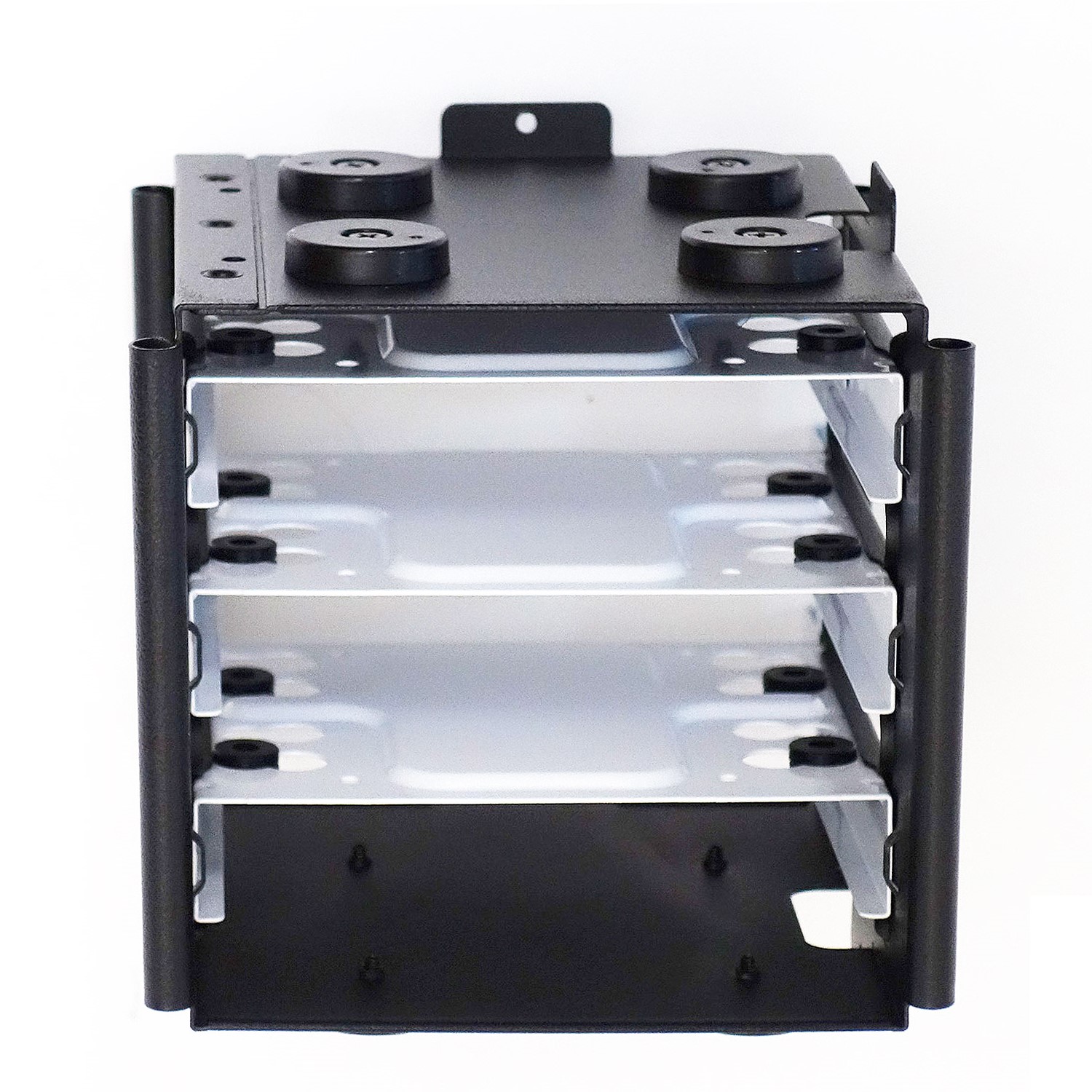

Их две, каждая позволяет установить по три диска 3.5” или 2.5”. Верхняя из них снимается, для этого достаточно открутить два винта с накатанной головкой.
Корзина оборудована резиновыми ножками, которые должны служить еще одним барьером, препятствующим передаче вибрации от дисков корпусу.
Прежде чем перейти к сборке тестовой системы, нужно перечислить входящие в нее компоненты.
В тестируемом корпусе собиралась следующая система:
С данной винтажной вычислительной подсистемой наши постоянные читатели уже знакомы по моим обзорам корпусов, рассчитанных на установку материнских плат форм-фактора micro-ATX. На всякий случай напомню, что Q6600 даже в штатном режиме потребляет более 100 Вт, поэтому в качестве «нагревателя» он вполне подойдет.
Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Конструкция днища обеспечивает хорошие возможности для беспрепятственного забора воздуха. Напомню также о съемном пылевом фильтре, который защищает БП. У такого подхода есть как достоинства, так и недостатки. С одной стороны, блок питания забирает воздух извне, а не нагретый внутри корпуса процессором и видеокартой. С другой – ставить корпус на ковровое покрытие с длинным ворсом в данном случае не стоит.
Системная плата в Fractal Design Arc Mini R2 устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Заранее производитель ни одну из них не устанавливает. К счастью, для крепежа предусмотрены болты с накатанной головкой.
Как уже упоминалось, можно установить систему охлаждения CPU с упорной крестовиной (backplate) после установки материнской платы, поскольку в поддоне предусмотрен вырез.
С установкой референсного ATI Radeon HD 6950 проблем не возникло, длины для него хватило. В случае чего-либо более габаритного, нужно иметь в виду, что необходима материнская плата, у которой разъем для установки видеокарты располагается ближе к процессору, тогда при демонтированной верхней корзине жестких дисков, установка станет возможной.
Приведу маркировку вентилятора:
Напряжение 12В, потребляемый ток 0.3A, на максимальной скорости 1200RPM.
Делая первое и единственное исключения из своего правила не устанавливать приводы оптических дисков во время тестирования корпуса, из-за их неактуальности, я все же установил DVD-RW драйв в отведенное для него место. Тут все по старинке, привод нужно закрепить на винты.
Переходим к установке жестких дисков. Как уже было сказано, корпус оборудован двумя корзинами: каждая на три 3.5 или 2.5” HDD/SSD.
Салазки в них белого цвета, с вибропоглощающими прокладками.
Я установил пару жесткий дисков по 1Тб, салазки надежно защелкиваются в корзине. Салазки можно дополнительно зафиксировать винтами, производитель утверждает, что это опционально, и я с ним согласен. Имеет смысл только при частой транспортировке.
Диски были установлены в верхнюю корзину, с тем, чтобы воздух от нижнего вентилятора беспрепятственно проходил к графическому ускорителю.
С обратной стороны поддона материнской платы находятся съемные крепления для установки двух накопителей типоразмера 2.5”,…
… куда и был установлен системный твердотельный накопитель:
Затем салазки были установлены на место и потерялись в паутине проводов под боковой стенкой.
На этом описание сборки можно считать законченным.
Замечу только, что система управления кабелями показала себя с наилучшей стороны. Резиновые мембраны не вываливались из своих посадочных мест. Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены точно. Резьба не вызывает нареканий. В целом сборка прошла без каких-либо неудобств.
На этом система готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения корпуса Fractal Design Arc Mini R2 состоит из трех фирменных вентиляторов, два – диаметром 120 мм (один на передней, один на задней) и один 140 мм (на верхней панели). Все они с одиннадцатью лопастями.
Если вы помните, то конфигурация системы охлаждения была изменена. Вентилятор с задней панели перекочевал на переднюю, на выдув остался работать 140 мм вентилятор на верхней панели. Основанием для этого я считаю необходимость создать повышенное давление в корпусе, чтобы он не зарастал пылью, также при данной конфигурации тестового стенда (при отсутствии нижнего вентилятора на передней панели, как было в заводской конфигурации) мы бы обделили обдувом графический ускоритель.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Fur Mark 1.9.1 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1 |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Fractal Design Arc Mini R2 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 8.1 Beta. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В.
Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц, без повышения напряжения.
Видеокарта была слегка разогнана под штатной системой охлаждения (840 и 1325 МГц по GPU и памяти соответственно). Для ее разогрева использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU производилась штатными средствами Furmark. Система охлаждения ускорителя работала в штатном автоматическом режиме.
Жесткий диск нагружался в тесте «Access Time» пакета IOMeter.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Fractal Design Arc Mini R2 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 6950 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что к значениям ниже этой отметки следует относиться лишь как к ориентировочным. |
Система в корпусе с точки зрения шума полностью эквивалентна открытому стенду, однако нужно заметить, что в корпусе дополнительно трудятся еще три вентилятора. На расстоянии в 1 метр уровень шума составил приемлемые 40 дБ.
Охлаждение
Результаты замеров температур компонентов были следующими:
Простой | НагрузкаСистема охлаждения Fractal Design Arc Mini R2 немного уступает открытому стенду – пару градусов на CPU, да градус на GPU. Зато дискам под обдувом фронтального кулера несколько вольготнее.
У Fractal Design получился достойный корпус. Он непременно найдет своего покупателя, благодаря сочетанию классического дизайна и высокого качества исполнения. Да и стоимость его можно назвать вполне приемлемой для использованного форм-фактора – чуть менее 4000 рублей.
Плюсы Fractal Design Arc Mini R2:
Минусы корпуса:
Выражаем благодарность:
| Модель | Fractal Design Arc Mini R2 |
| Материал | Сталь 0.8мм |
| Габариты | 265 x 411.3 x 381 мм |
| Накопители 5.25" | 1 |
| Накопители 3.5" | 2 внутренних, 1 внешний |
| Накопители 2.5" | 4 внутренних (2 совмещенных с 3.5") |
| Материнская плата | micro ATX, mini ITX |
| БП | ATX 12В (опционально) |
| I/O | USB 3.0 x2, USB 2.0 x2, HD Audio |
| Охлаждение лицевое | 200 мм вентилятор |
| Охлаждение заднее | 120 мм вентилятор |
| Охлаждение верхнее | 2х 140/120 мм вентилятора или 280/240 мм радиатор (опционально) |
| Слоты расширения | 4 |
