Лаборатория продолжает тестирование материнских плат LGA 1150 на базе набора системной логики Intel Z87, на сей раз героем обзора стала модель форм-фактора Mini-ITX стоимостью около 6000 рублей – MSI Z87I Gaming AC.
Ранее уже был протестирован младший представитель линейки – MSI Z87I, теперь же пришло время ознакомиться с материнской платой классом выше, и в среднем на 1400-1500 рублей дороже. Если Z87I являлась компромиссом, в котором использовались некоторые бюджетные решения (к примеру, звуковой кодек ALC892, а также слабый преобразователь питания процессора), то здесь эти недочеты, на первый взгляд, устранены. Тем интереснее проверить, как Z87I Gaming AC проявит себя при тестировании.
Материнская плата поставляется в картонной коробке небольшого размера, можно сказать, что упаковка – уменьшенная копия оной у Z87M Gaming. В оформлении преобладают красный и черный цвет, а большую часть лицевой стороны занимает изображение дракона – символа линейки Gaming.
Обратная сторона коробки более информативна: здесь приведено изображение I/O панели платы, а также перечислены основные технические характеристики. Ее большую часть занимает реклама фирменных технологий и особенностей платы – подчеркивается высокое качество контроллеров встроенной сети и звука, говорится о высокопроизводительном Wi-Fi адаптере и технологии авторазгона OC GENIE 4.
При открытии коробки первым делом взгляду предстает непосредственно материнская плата, защищенная дополнительным слоем картона по бокам и снизу, и уложенная в антистатический пакет:
Фиксация плотная, если коробку «потрясти», то каких-либо звуков не появляется.
На дне коробки, под материнской платой расположен комплект поставки:
Здесь можно отметить внимание производителя к мелочам – комплект расфасован по небольшим отсекам, и при запакованной коробке практически неподвижен.
В комплект поставки входит:
Комплект поставки Z87I Gaming AC изобилует бумагами и не совсем нужной большинству пользователей мелочевкой, зато на фоне этого явно не хватает шлейфов SATA, а также набора переходников M-Connector, которые есть в комплекте поставки Z87M Gaming.
А вот что порадовало, так это использование корпусной заглушки с мягкой прокладкой вместо острых выступающих кусков металла. На этой ноте можно завершить рассмотрение комплектации и начать обзор MSI Z87I Gaming AC.
Материнская плата выполнена в размерах форм-фактора Mini-ITX (170 x 170 мм), проще говоря, она очень миниатюрна:
Использованный форм-фактор обуславливает высокую плотность компоновки элементов, а также вносит ограничение на количество слотов расширения – доступен всего один порт PCI-Express. Общая компоновка элементов платы позаимствована у обычной Z87I, здесь то же расположение процессорного разъема ближе к правому нижнему углу платы, беспроводной сетевой адаптер в mini-PCIe разъеме в верхнем правом углу, набор системной логики и порты USB/SATA вверху слева.
По фотографии обратной стороны платы можно отметить, что используется процессорный разъем производства Lotes. Бросается в глаза крепление обеих радиаторов системы охлаждения на подпружиненные винты вместо пластмассовых «гвоздей».
Вокруг процессорного разъема нет высоких элементов, но с габаритными системами охлаждения проблемы наверняка возникнут – для них банально нет места: процессорный разъем смещен вниз и вправо, поэтому многие кулеры по размерам банально вылезут за габариты материнской платы, что сделает невозможным сборку системы в Mini-ITX корпусах.
Можно отметить и близость графического разъема, поскольку при установленной в системный блок видеокарте перечень доступных для установки систем охлаждения еще больше сузится.
Под DDR3 память распаяно два слота, которые оборудованы защелками сверху:
В данном случае использование защелок только с одной стороны облегчает доступ к модулям оперативной памяти при установленной в систему видеокарте. В противном случае для снятия или установки модулей памяти видеокарту приходилось бы снимать, а так – не придется.
Производителем заявлены следующие режимы работы DDR3: 1066, 1333, 1600, 1866 (разгон), 2000 (разгон), 2133 (разгон), 2200 (разгон), 2400 (разгон), 2600 (разгон), 2666 (разгон), 2800 (разгон), 3000 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц.
Как и на MSI Z87I, на Z87I Gaming AC можно отметить непривычное расположение портов SATA и разъемов для подключения корпусных портов USB – вверху платы, недалеко от верхнего левого угла:
Все пять портов SATA поддерживают стандарт SATA 6 Гбит/с. И USB 3.0 колодка, и упомянутая пятерка берут свое начало от набора системной логики Intel Z87, сторонние контроллеры не применяются. Набором системной логики поддерживается до шести портов, и все его возможности используются платой: ресурсы последнего, шестого разъема отданы eSATA порту на I/O панели Z87I Gaming AC.
Если к расположению колодки USB 3.0 и портов SATA особых претензий нет (хоть они и располагаются в непривычных местах), то USB 2.0 колодка расположена неудобно, так как уходит «вглубь» материнской платы. Еще более неудобно размещена колодка для подключения корпуса, подключать все эти мелкие проводки, скорее всего, будет удобнее еще до установки системной платы в корпус. Печалит отсутствие в комплекте поставки переходника M-Connector, который мог бы значительно упростить задачу, и который есть в комплекте поставки Z87M Gaming, где он толком не нужен. А где нужен – его нет.
Модуль Wi-Fi/Bluetooth выполнен в «ноутбучном» форм-факторе mini-PCIe:
В качестве модуля, как и у недавно протестированной MSI A88XI AC, используется весьма недешевое решение ($20-25) – Intel 7260HMW. Ключевой особенностью модуля является возможность работы на частоте 5 ГГц, а также поддержка стандарта IEEE 802.11ac.
Помимо использования «ноутбучного» Wi-Fi/Bluetooth модуля, в целях экономии места используется крепление батарейки перпендикулярно плате:
Оригинальное решение, хотя и не настолько оригинальное, как было в случае с A88XI AC, где батарейка и вовсе подключалась проводами, и приклеивалась с обратной стороны I/O панели.
Микросхема звукового кодека, как и на других платах MSI линейки Gaming, накрыта кожухом, правда, на сей раз без откручивающейся верхней крышки:
В качестве звукового контроллера используется знакомое многим решение – Realtek ALC1150.
В отличие от обычной MSI Z87I, на Z87I Gaming AC не два LAN разъема, а только один. Ну, зато вместо контроллеров Realtek здесь установлен Atheros Killer E2205, который находится на обратной стороне платы:
В качестве Multi-IO применена микросхема Nuvoton NCT6779D, расположенная с обратной стороны платы:
На задней панели MSI Z87I Gaming AC расположены:
Общая организация I/O панели унаследована от MSI Z87I. Конфигурацию нельзя назвать идеальной: слишком много места занимают выходы Wi-Fi антенн и порт DVI, как следствие, пользователь получает в свое распоряжение только шесть портов USB, чего для домашнего мультимедиа-центра может и не хватить. Из приятных моментов – на Z87I Gaming AC реализован интерфейс DVI-I, а не DVI-D, и присутствует возможность вывода аналогового сигнала при помощи переходника DVI->D-SUB. По сути, единственное отличие между материнскими платами заключается в том, что у Gaming AC есть разъем eSATA, а у Z87I на этом месте расположен второй разъем LAN.
Фотография MSI Z87I Gaming AC, позволяющая оценить высоту компонентов:
Расположение элементов.

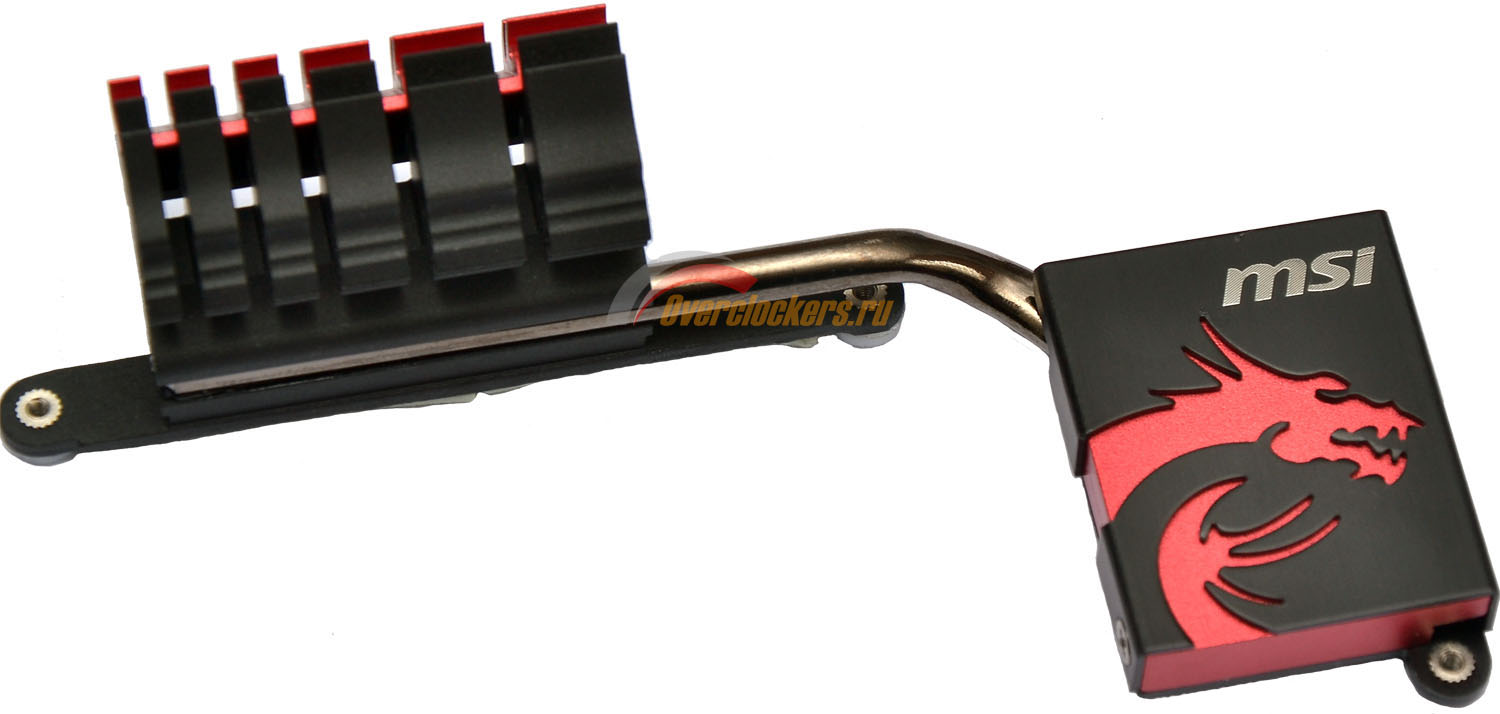

Система охлаждения MSI Z87I Gaming AC состоит из двух радиаторов, которые соединены тепловой трубкой. Первый отводит тепло от преобразователя питания материнской платы, второй – от набора системной логики Intel Z87.
Оба радиатора максимально компактны, на хороший отвод тепла без их обдува надеяться не приходится. Собственно, в Mini-ITX форм-факторе сделать как-то иначе – задача труднореализуемая.

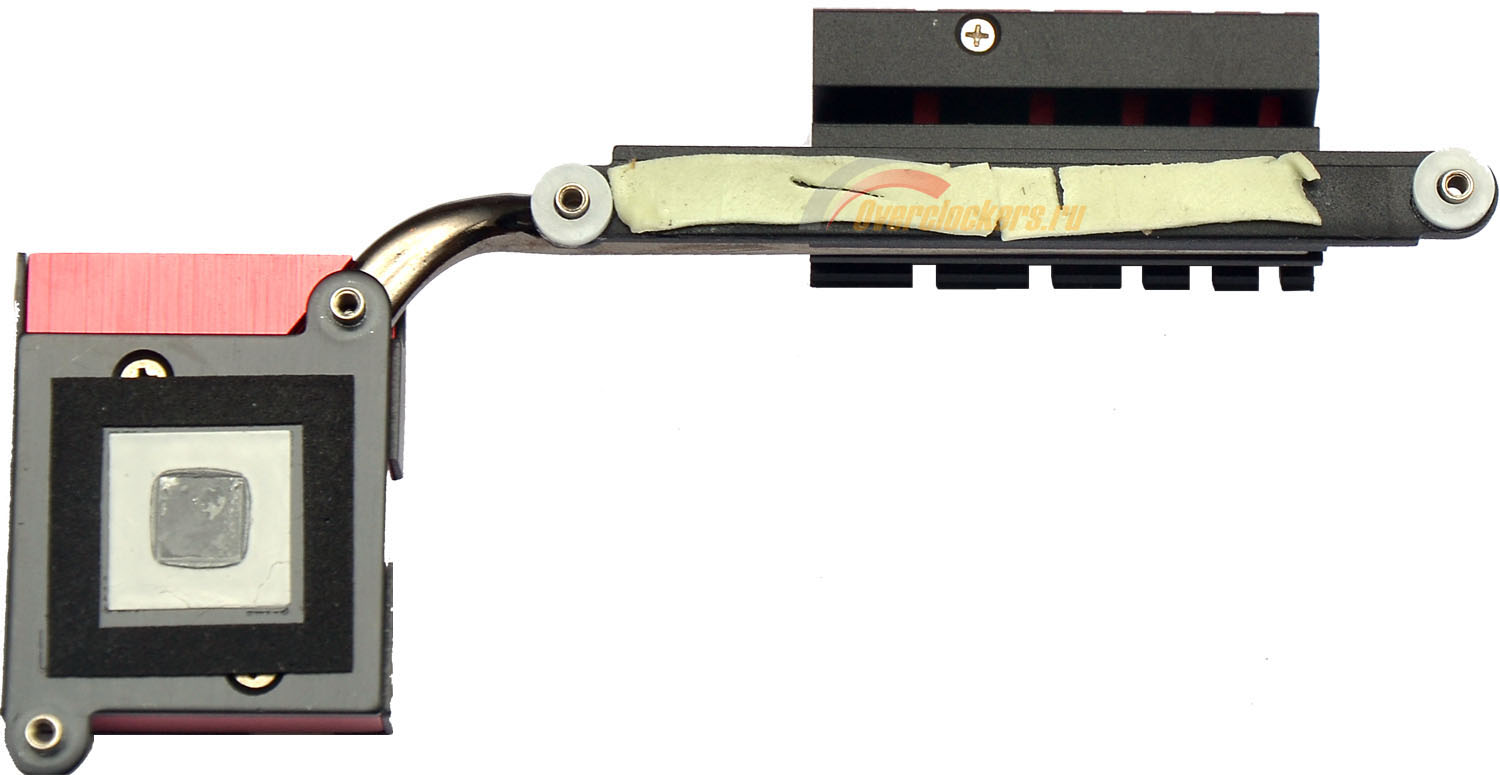

Для радиатора преобразователя питания используется узкая термопрокладка средней толщины, не отличающаяся механической прочностью – видимо, система охлаждения уже снималась предыдущими тестерами платы.
Что касается термоинтерфейса радиатора системной логики, то он высохший, и можно даже сказать затвердевший. Зато легко соскабливается.

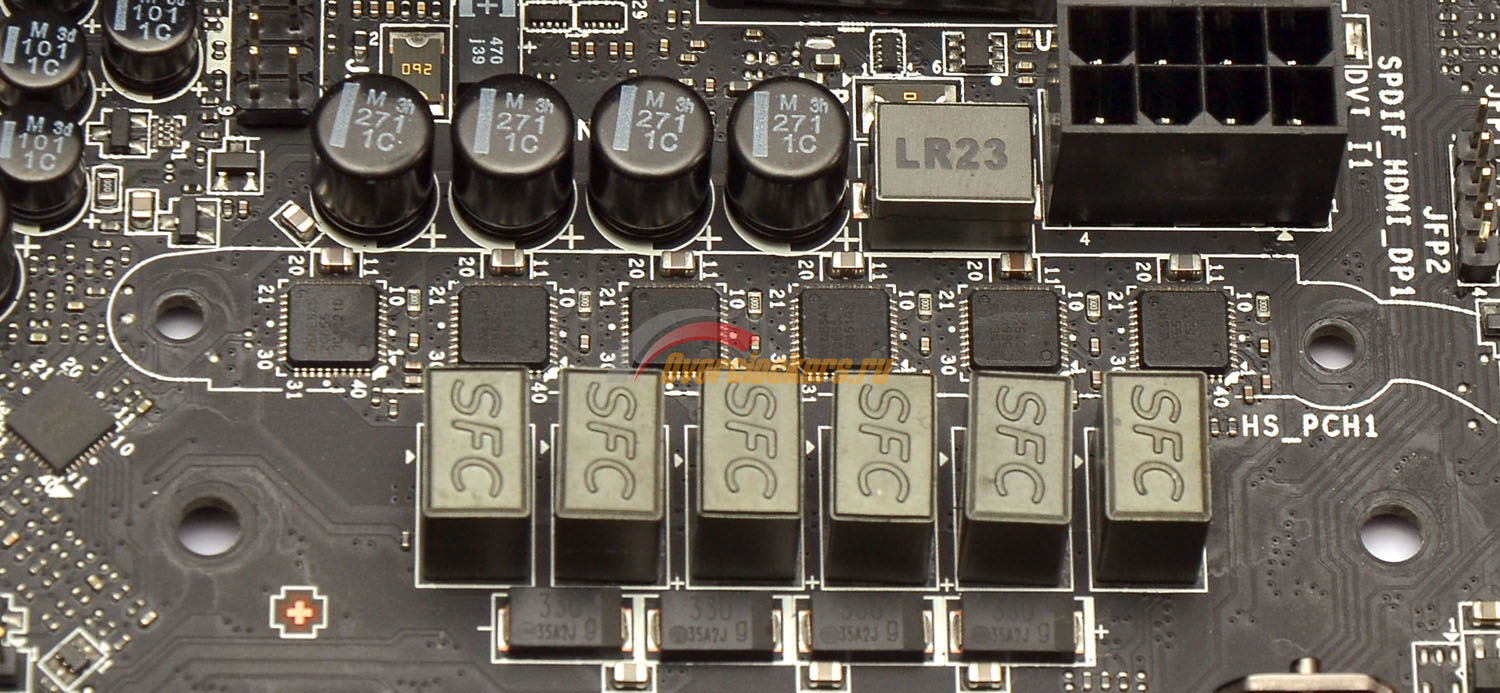

Преобразователь питания процессора по сравнению с MSI Z87I был усилен, и на Z87I Gaming AC он выполнен на шести DrMOS микросхемах Renesas 20655.
В качестве ШИМ-контроллера используется все тот же четырехфазный uPI Semiconductor uP1649P, каких-либо удвоителей фаз на плате не видно.

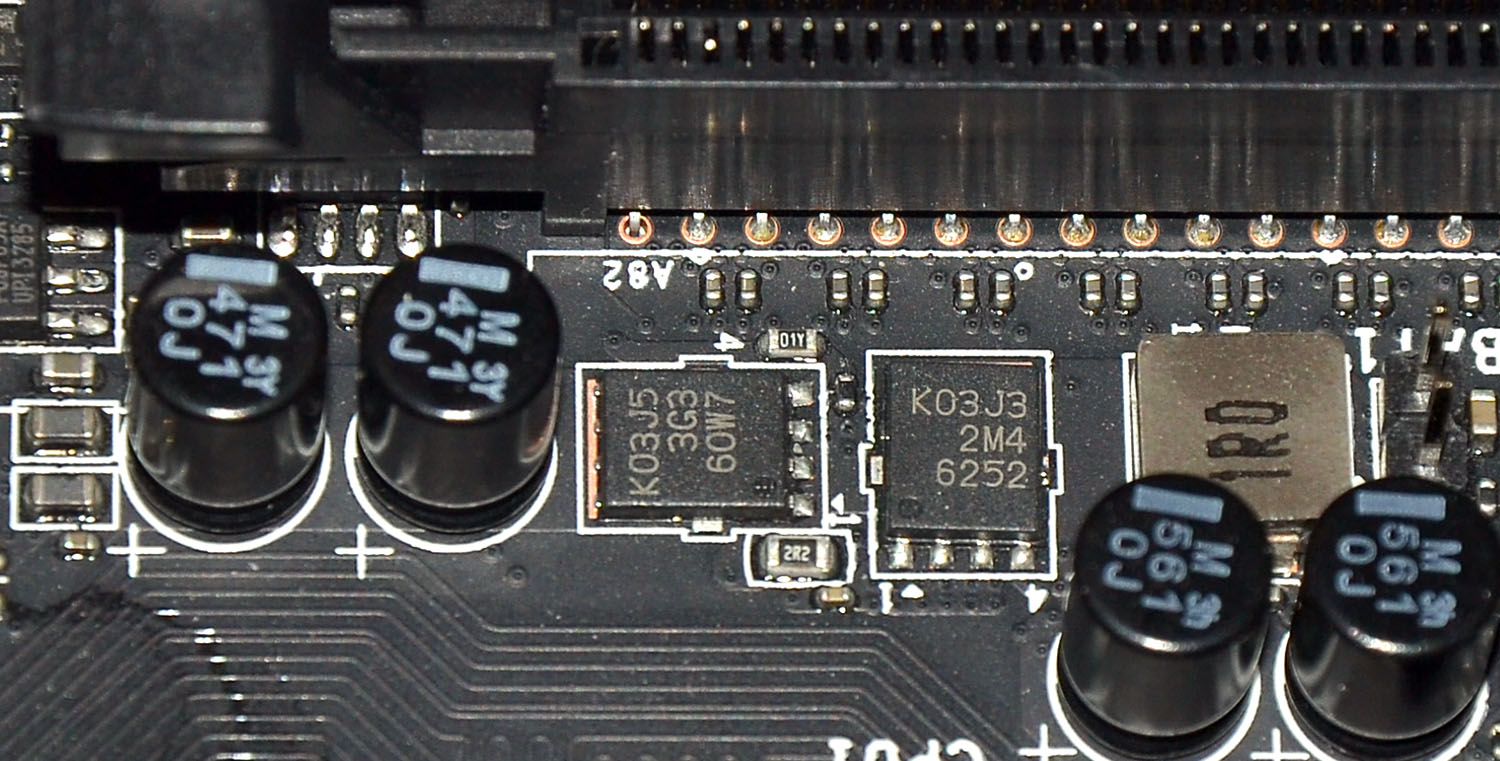

Преобразователь питания памяти однофазный:
Контроллер спрятан под защелкой PCI-Express слота, и идентифицировать его проблематично. Скорее всего, используется uPI Semiconductor UP1504. В качестве транзисторов используются два K03J3 и два K03J5 (половина транзисторов расположена с обратной стороны платы).
| Поддерживаемые процессоры | Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. |
| Системная шина, частота | DMI 2.0 |
| Системная логика | Intel Z87 |
| Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066/1333/1600/1866 (разгон)/2000 (разгон)/2133 (разгон)/2200 (разгон)/2400 (разгон)/2600 (разгон)/2666 (разгон)/2800 (разгон)/3000 (разгон) МГц |
| Слоты расширения | 1 x PCI-E 3.0 X16 1 x mini-PCIe (с предустановленным модулем Wi-Fi/Bluetooth) |
| Поддержка Multi-GPU | Нет |
| Поддержка SATA/RAID | Intel Z87: 5 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
| Поддержка eSATA | 1 x eSATA (Intel Z87) |
| Поддержка IDE и FDD | Нет |
| Сеть | 1 x Killer E2205 Gigabit LAN controller |
| Беспроводная сеть | Wi-Fi/Bluetooth mini-PCIe card with Intel® Dual Band Wireless-AC 7260 chip Supports Wi-Fi 802.11 ac/a/b/g/n, dual band (2.4GHz, 5GHz) up to 867 Mbps speed |
| Аудио | Realtek® ALC1150 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output |
| USB 2.0 | Intel Z87: 4x USB 2.0 |
| USB 3.0 | Intel Z87: 6x USB 3.0 |
| IEEE-1394 | Нет |
| Системный мониторинг | Nuvoton NCT6779D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши Кнопка ClearCMOS Оптический порт S/PDIF 2 выхода под Wi-Fi антенны 1 x HDMI 1 x DisplayPort 1 x DVI-I 1 x LAN 1 x eSATA 4 x USB 3.0 2 x USB 2.0 6 аудио входов/выходов 3.5-мм mini-jack |
| Фирменные технологии | Military Class 4 OC Genie 4 Click BIOS 4 Intel Wireless Display Sound Blaster Cinema Total Fan Control Super RAID Wi-Fi Bluetooth Command Center |
| Размеры, мм | 170 x 170 |
| Форм-фактор | Mini-ITX. |
UEFI меню материнских плат MSI унифицировано, и ранее было подробно рассмотрено в обзоре MSI Z87-G45 Gaming.
По сравнению с Z87-G45 Gaming, у Z87I Gaming AC слегка изменены диапазоны регулировок вторичных напряжений, причем что удивительно – они изменены в сторону расширения, чего от плат ITX ждешь в последнюю очередь. Теперь предоставляется возможность выставить DRAM Voltage вплоть до 2.77 В, PCH 1.05 Voltage до 1.8 В, а PCH 1.5 Voltage вплоть до 2.3 В.
Полный перечень доступных для изменения напряжений:
| Напряжение | Минимальное значение, В |
Максимальное значение, В |
Шаг изменения напряжения, В |
| VCCIN Voltage | 1.2 | 3.040 | 0.001 |
| CPU Core Voltage | 0.8 | 2.1 | 0.001 |
| CPU RING Voltage | 0.8 | 2.1 | 0.001 |
| CPU GT Voltage | 0.8 | 2.1 | 0.001 |
| CPU SA Voltage | Offset - 0.99 | Offset + 0.99 | 0.001 |
| CPU IO Analog Voltage | Offset - 0.99 | Offset + 0.99 | 0.001 |
| CPU IO Digital Voltage | Offset - 0.99 | Offset + 0.99 | 0.001 |
| DRAM Voltage | 0.24 | 2.77 | 0.01 |
| PCH 1.05 Voltage | 0.7 | 1.8 | 0.01 |
| PCH 1.5 Voltage | 0.8 | 2.3 | 0.01 |
Что касается всего остального, то меню настроек разгона у материнских плат идентичны.
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

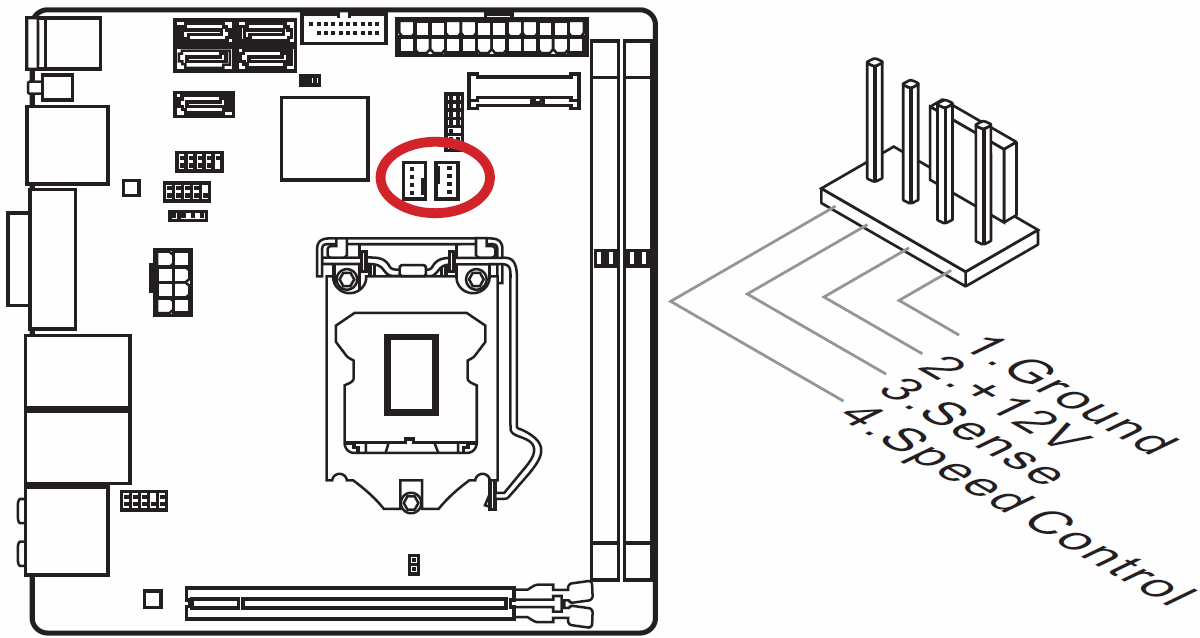

Расположение разъемов для подключения вентиляторов на MSI Z87I Gaming AC:
В распоряжении MSI Z87I Gaming AC находится всего два разъема для подключения вентиляторов, на мой взгляд, этого мало, даже с учетом форм-фактора Mini-ITX,. Оба разъема – полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения.

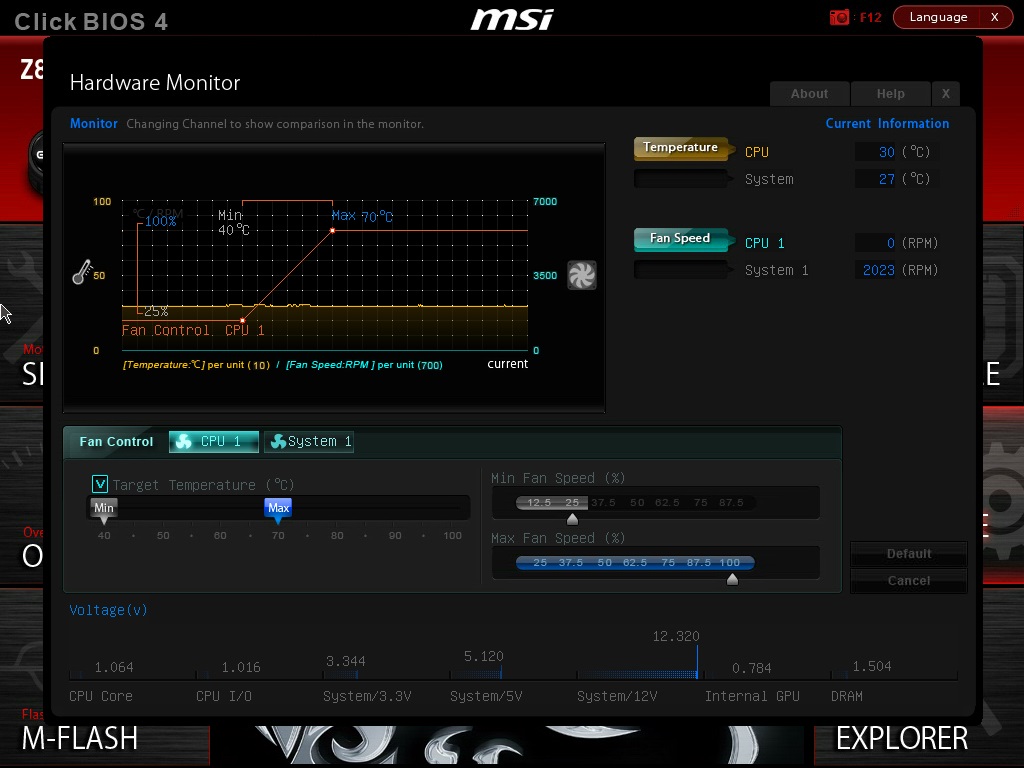

Настройки по управлению оборотами вентиляторов содержатся в разделе HARDWARE MONITOR:
Меню предельно простое и удобное: для каждого из вентиляторов можно задать целевые значения минимальной и максимальной температуры процессора, а также уровень скорости вращения, которые будут соответствовать минимальной и максимальной температуре. Динамика изменения оборотов при изменении настроек сразу отображается на графике.
Для CPU разъема доступно значение минимальной скорости вращения крыльчаток вентиляторов 12.5 %, для System разъема доступна установка минимальной скорости на 50%. Управление System разъема можно как привязать к температуре процессора, так и просто зафиксировать скорость вращения на постоянном уровне.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
| Разъем | Диапазон регулировки оборотов Scythe Ultra Kaze 2000 (3-pin), об/мин |
Диапазон регулировки оборотов Zalman ZP1225ALM (4-pin), об/мин |
| CPU | Нет | 905-2018 |
| System | Нет | 1533-2019 |
Как видно по результатам тестирования, материнская плата по поведению является полной копией обычной Z87I, и не способна управлять скоростью вращения крыльчатки 3-pin вентилятора ни в одном из разъемов. Для 4-pin вентилятора широкий диапазон оборотов предоставляет CPU разъем, в System разъеме диапазон регулировок уже.
Тестирование MSI Z87I Gaming AC проводилось на следующей конфигурации:
При использовании множителя CPU Strap 1.0 результат разгона базовой частоты составил 104.22 МГц:
Не лучший результат, но в совокупности со свободным коэффициентом умножения такого диапазона достаточно для более точной реализации частотного потенциала процессора. Отмечу, что достигнутая частота весьма интересна, ибо 104.22 МГц – это последнее значение базовой частоты, при котором CPU Strap 1.0 используется материнскими платами MSI по умолчанию, следующий шаг частоты в автоматическом режиме привел бы к включению CPU Strap 1.25.
При дальнейшем разгоне стабильность терялась, а после 104.8 МГц система не проходила POST-загрузку и стартовала с настройками по умолчанию.
При использовании множителя CPU Strap 1.25 результат разгона базовой частоты составил 142.9 МГц:
В отличие от CPU Strap 1.0, здесь результат разгона можно назвать уже вполне неплохим. Отмечу, что здесь граница стабильности не размыта – уже при 143.1 МГц система отказывалась стартовать, в то время как на 142.9 МГц стабильно крутились стресс-тесты.
При использовании множителя CPU Strap 1.67 результат разгона составил 176.5 МГц:
В целом, неплохой результат. Как и в случае с CPU Strap 1.25, граница нестабильности четкая, плюс 0.2 МГц, и уже не загрузить ОС.
Замер напряжения питания памяти:
| Установлено в UEFI, В |
Напряжение в простое, В |
Напряжение под нагрузкой, В |
| 1.5 | 1.504 | 1.508 |
| 1.65 | 1.655 | 1.659 |
| 1.8 | 1.805 | 1.809 |
Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата завышает напряжение, но отклонения невелики и одинаковы для разных уровней установленного напряжения.
Комплект G.Skill на MSI Z87I Gaming AC заработал на частоте 2629 МГц:
Неплохой результат, находящийся для данного комплекта памяти в группе «выше среднего».
Комплект Corsair заработал на частоте 2810 МГц:
Хороший результат разгона, который ограничивается только уровнем установленного напряжения CPU SA.
Работа Load-Line Calibration для CPU Input Voltage:
| Напряжение | Установлено, В | Без нагрузки, замер мультиметром, В |
Под нагрузкой, замер мультиметром, В |
| CPU Vdroop Offset Control Auto |
1.8 | 1.822 | 1.856 |
| CPU Vdroop Offset Control 12.5% |
1.8 | 1.81 | 1.79 |
| CPU Vdroop Offset Control 25% |
1.8 | 1.812 | 1.8 |
| CPU Vdroop Offset Control 37.5% |
1.8 | 1.814 | 1.808 |
| CPU Vdroop Offset Control 50% |
1.8 | 1.816 | 1.818 |
| CPU Vdroop Offset Control 62.5% |
1.8 | 1.818 | 1.826 |
| CPU Vdroop Offset Control 75% |
1.8 | 1.819 | 1.836 |
| CPU Vdroop Offset Control 87.5% |
1.8 | 1.82 | 1.845 |
| CPU Vdroop Offset Control 100% |
1.8 | 1.822 | 1.856 |
В большинстве режимов материнская плата склонна завышать Input Voltage относительно выставленного в UEFI значения, что у других плат MSI так не проявлялось. Возможно, таким образом плата пытается хоть немного, но «разгрузить» преобразователь питания.
Оптимальным для использования выглядит режим 50%, в то время как по умолчанию устанавливается значение 100%. Замеры производились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим 50%.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.
Результат разгона, достигнутый с MSI Z87I Gaming AC, составил 4808 МГц:
Результат разгона процессора находится на уровне того, что обычно показывают полноразмерные АТХ платы, что для Mini-ITX, безусловно, достижение.
Используемые напряжения процессора:
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22 градуса по Цельсию.
Так как с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату. Но поскольку Z87I Gaming AC выполнена в форм-факторе Mini-ITX, и размеры радиаторов оставляют желать лучшего, стресс-тест «по всей строгости» лишен смысла, материнская плата его заведомо не пройдет.
В качестве тестового режима для проверки платы на прогрев, использовались более щадящие частоты/напряжения. Режим работы процессора: 4600 МГц/1.35 В, режим работы CPU Ring: 4000 МГц/1.2 В, CPU Input Voltage 2.0 В. Энергопотребление ЦП в таком режиме составляет приблизительно 160-170 Вт.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
| Радиатор | Температура в простое |
Температура под нагрузкой |
| Радиатор преобразователя питания процессора |
37 | 59 |
| Радиатор набора системной логики |
37 | 57 |
Для облегченного варианта теста результаты температурных замеров вполне неплохи, особенно если учесть, что радиаторы материнской платы оставлены без обдува. Далее было решено поднять напряжение питания процессора до 1.4 В, и повторить тест. В таком режиме удалось прогреть радиатор преобразователя питания до 61 градуса, после чего началось срабатывание защит, частота работы CPU сбрасывалась до 800 МГц.
Сложно сказать, почему температурная защита срабатывает так рано. Возможно, проблема в изрядно поношенной термопрокладке, что сказывается на неплотном контакте силовых элементов с радиатором. Но в любом случае результаты стресс-теста можно признать удовлетворительными.
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150.
| Тест | Результат | Оценка |
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.25, -0.15 | Отлично |
| Уровень шума, дБ (А) | -90.3 | Очень хорошо |
| Динамические диапазон, дБ (А) | 90.3 | Очень хорошо |
| Гармонические искажения, % | 0.0070 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | -79.2 | Средне |
| Интермодуляционные искажения + шум, % | 0.011 | Очень хорошо |
| Взаимопроникновение каналов, дБ | -91.0 | Отлично |
| Интермодуляции на 10 кГц, % | 0.019 | Очень хорошо |
| Общая оценка | Очень хорошо |
Материнская плата показала результаты, в пределах погрешностей совпадающие с аналогичными у системных плат других производителей с тем же используемым кодеком.
Решать, в конечном счете, пользователю, но при разнице в цене 1400-1500 рублей MSI Z87I Gaming AC по сравнению с MSI Z87I, на мой взгляд, выглядит интереснее. К ее преимуществам можно отнести усиленный преобразователь питания процессора и отсутствие преград к разгону ЦП, использование более дорогих контроллеров для реализации встроенного звука и сети, а также более совершенный модуль Wi-Fi/Bluetooth, способный работать с Wi-Fi в частотном диапазоне 5 ГГц.
Если говорить о материнской плате в отрыве от сравнения с «младшим братом», то недостатки в целом остались прежними. В первую очередь, это смещенный к правому нижнему краю платы процессорный разъем, который может негативно повлиять на совместимость системы с крупногабаритными кулерами. Ощущается нехватка портов USB на I/O панели, неудобно расположена колодка для подключения корпуса, сама плата не способна управлять оборотами 3-pin вентиляторов.
Плюсы:
Минусы:
