Компания Lian Li – одна из немногих, которая использует алюминий в качестве материала для компьютерных корпусов, в то время как в тренде более дешевые стальные решения. Это имя по праву ассоциируется с продуктами высочайшего качества.
Героями нового обзора стали две «полные башни» – Lian Li PC-A75X и ее сестричка A76X. Они отличаются только передней панелью (модель A76X снабжена дверцей), и мы решили не писать два обзора по практически идентичным моделям. В дальнейшем для упрощения восприятия они будут упоминаться в единственном числе, но стоит помнить, что все сказанное относится к обоим решениям.
Как и все представители класса Full Tower, корпус может вместить такие экзотические форматы материнских плат как E-ATX и XL-ATX, помимо привычных ATX, microATX и mini-ITX.
Коробка очень большая, цвета «натурального картона», с выполненным в двух цветах принтом: черным и зеленым.
Для облегчения транспортировки она оснащена двумя пластиковыми ремешками, за которые ее можно надежно взять. Предусмотрены и вырезы в картоне. Для своих габаритов коробка достаточно легкая.
Заглянув в спецификации, убеждаюсь, что чувства меня не обманывают, корпус весит всего 9.5 кг. То, что он из алюминия, дает о себе знать, Lian Li PC-A75X наполовину легче стального аналога.
На упаковке приведены все основные характеристики, но, к сожалению, не на русском языке.
Внутри корпус стандартно закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами. Стоит обратить внимание на то, что прорези в коробке прорезаны не полностью, и картон загнется внутрь, если вы ими пользовались, в таком случае он будет препятствовать вытаскиванию пенопластовых фиксаторов с корпусом. И предварительно их нужно выгнуть обратно.
Рассмотрим комплект поставки. В данном случае он определенно заслуживает внимания.
В первую очередь нужно отметить пластиковый контейнер с отсеками для винтов, которым Lian Li снабжает свои топовые решения.
Нашлось место и для переходников с USB3.0 на USB2.0, позволяющих подключить внешние разъемы к старым материнским платам, а также пылевых фильтров и пакетика со всем остальным:
Можно обнаружить еще пять пакетиков со всеми необходимыми винтиками и элементами крепления жестких дисков, и четыре пластиковых крепления для фиксации плат расширения на центральной стойке корпуса. В одном из пакетиков нашлось место трем пластиковым стяжкам и системному динамику на коротком проводке, которые проиллюстрированы на снимке ниже.
Комплект поставки исключительно богат и заслуживает самой высшей оценки.
Руководство пользователя представляет собой сложенный вчетверо лист формата А2. Приведу скан одной из страниц, чтобы получить представление:
Страница корпуса Lian Li PC-A75X на официальном сайте производителя.
Большой классический черный корпус из алюминия всегда найдет ценителя такого скромного дизайна.
Слева версия A76X, справа – A75X. У каждой есть модификация (которую можно отличить по WX в названии модели) с акриловым окном на боковой стенке.
Лицевая панель, как и весь корпус, алюминиевая. Большая ее часть снабжена перфорацией с целью обеспечить беспрепятственный забор воздуха.
В верхней части находится два отсека для 5.25” устройств, один из них (для привода оптических дисков) снабжен стелс-крышкой, за которой привод полностью спрятан в закрытом состоянии, и которая откидывается при выдвижении лотка.
Фронтальная панель легко снимается полностью.
После этой процедуры нам открывается вид на три 140 мм вентилятора, которые обеспечивают забор воздуха и прикрыты съемными пылевыми фильтрами.
Верхняя панель сплошная, на ней видны два посадочных места для 120 мм вентиляторов, закрытых алюминиевыми крышками. В ее передней части находятся кнопки питания и перезагрузки, а также маленькая дверца.
За ней скрываются четыре порта USB, два из которых поддерживают стандарт 3.0, а также разъем наушников и микрофона. Возвращаясь к кнопкам питания, нужно заметить, что тактильные ощущения от их нажатия приятные. А размер кнопки перезагрузки позволяет нажать ее без использования вспомогательных инструментов, но в то же время исключает непроизвольное нажатие.
Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются одиннадцать слотов расширения с металлическими заглушками, над ними находится вырез для коммуникационных портов материнской платы и 120 мм вытяжной вентилятор, а в самом верху размещены два обрезиненных патрубка для системы жидкостного охлаждения.
При рассмотрении днища обращает на себя внимание съемный пылевой фильтр, который можно легко снять и промыть. Больше, кроме средней высоты ножек, отметить нечего. На мой взгляд, их высоты достаточно, чтобы обеспечить беспрепятственный забор воздуха блоком питания.
Боковая стенка выделяется двумя посадочными отверстиями под 120 мм вентиляторы, которые аккуратно прикрыты алюминиевыми заглушками.
А теперь вашему вниманию предлагается наш традиционный разворот.
Отсек материнской платы располагается над местом для блока питания. Это стандарт для примененного форм-фактора, при котором БП размещен снизу.
Вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся при установке кулера с обратной стороны материнской платы).
Три резиновых «шлюза» предназначены для вывода за поддон проводов. Это основная часть системы организации кабелей или «cable management», которой оборудованы Lian Li PC-A75 /A76. Ее удобство и эффективность будет оценено при сборке тестовой системы.
Наверняка вы уже обратили внимание на вертикальную стойку посередине. Она выполняет не только роль дополнительного ребра жесткости, но и может служить дополнительной точкой опоры для длинных и массивных карт расширения.
Приведу снимок, где она убрана, и немного изменю ракурс съемки:
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, но нужно отметить, что они закреплены винтами с накатанной головкой, которые можно закрутить без использования отвертки.
В передней части находится корзина для жестких дисков. Она более чем вместительная: возможна установка целых двенадцати 3.5 устройств. Три горизонтальные перемычки не только придают ей жесткости, но также являются посадочным местом для трех 2.5” устройств, в роли которых, скорее всего, выступят SSD накопители. Для дисков предусмотрена особая система крепления, которая будет рассмотрена подробнее в разделе, посвященном сборке системы. Скажу только, что при определенной сноровке, можно обойтись без отвертки
Думаю, достаточно любоваться корпусом, ведь самое интересное это сборка тестовой системы. Собственно, к ней и пора перейти, перечислив ее составляющие.
В тестируемом корпусе собиралась следующая система:
Системная плата в Lian Li PC-A75X/76X устанавливается на стандартные шестимиллиметровые стойки. Причем, для фиксации к ним платы, предусмотрены винты с накатанной головкой. Несмотря на то, что из-за компоновки элементов на материнской плате не все винты можно легко закрутить руками, их удобнее закручивать отверткой, чем обычные маленькие винтики. Они выгодно отличаются тем, что не норовят ускользнуть из пальцев и куда-нибудь закатиться. Да и с эстетической точки зрения подобное решение весьма привлекательно.
Как уже упоминалось, поддерживаются форм-факторы mini-ITX, microATX, ATX, E-ATX и XL-ATX.
В таком просторном корпусе полноценная материнская плата типоразмера ATX выглядит как малютка mini-ITX. Обратите внимание, какие запасы свободного места остаются при установке 157-миллиметрового Scythe Mugen 4.
Переходим к установке жестких дисков. К каждому HDD нужно прикрутить четыре резиновые шайбы с помощью специальных винтов с накатанной головкой, которые при должном усердии можно закрутить руками:
После этого дооборудованный таким образом диск можно без лишних усилий надежно зафиксировать на своем месте в корзине. Причем, стоит рассчитывать на хорошую изоляцию корпуса от его вибрации.
SSD накопители формата 2.5” также подлежат прохождению этой процедуры.
Для того чтобы проиллюстрировать наполнение корзины дисками, была установлена пара «винчестеров» 3.5” и неизменный тестовый SSD для загрузки системы.
И еще один ракурс:
Уже традиционно будет пропущена установка оптических приводов, из-за их неактуальности в век цифровой дистрибуции. Тем не менее, при установке реобаса или подобного устройства проблем возникнуть не должно.
На установке блока питания нужно остановиться подробнее, поскольку в данном случае она производится в два этапа. Сначала на стандартные винты к БП крепится рамка:
И затем он крепится этой рамкой к корпусу, с помощью винтов с накатанной головкой. Честно говоря, мне сложно назвать преимущества такого решения.
Теперь, когда все компоненты установлены, нужно не забыть отметить достоинства и недостатки системы управления кабелями. Они хорошо разместились за поддоном:
Недостаток всего один, но существенный. Резиновые мембраны никак не хотят держаться на своих местах, и при прокладке кабелей постоянно слетают. Производителю их нужно было либо приклеить, либо совсем от них избавиться. Во время сборки они неоднократно удостаивались от меня крепкого слова. Советую тем, кто сделает свой выбор в пользу этого корпуса, прежде чем переходить к сборке, решительно их удалить. Тогда от процесса вы испытаете исключительно положительные чувства.
Мы немного отвлеклись, а ведь, несмотря на этот досадный эпизод, лицевая сторона не вызывает нареканий с точки зрения укладки кабелей. Нужно заметить, что еще лучше корпус себя проявит с блоком питания, снабженным более длинными кабелями и платой большего форм-фактора.
В целом качество изготовления корпуса находится на высоком уровне.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Она состоит из трех фирменных вентиляторов диаметром 140 мм на лицевой панели, которые отвечают за поставку воздуха в корпус и за охлаждение корзины жестких дисков. А также еще одного вентилятора 120 мм на задней панели, удаляющего нагретый процессором воздух за пределы корпуса.
Стоит отметить тот факт, что с обеих сторон он закрыт «грилями», которые обладают наименьшим возможным аэродинамическим сопротивлением, и в то же время защищают вентиляторы от попадания инородных предметов.
Благодаря большой производительности нагнетающих вентиляторов, в корпусе будет повышенное давление, а значит, за его зарастание пылью можно не беспокоиться.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |

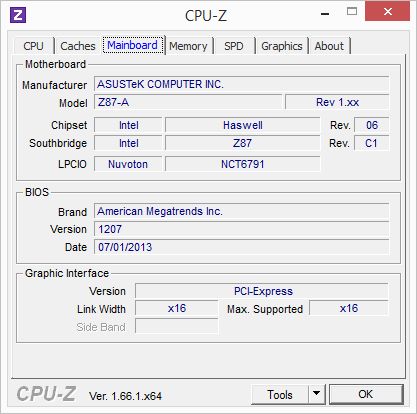

| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Fur Mark 1.9.1 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1 |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49. |
Уровень шума и эффективность системы охлаждения Lian Li PC-A75X оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 8.1 Beta. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core i5-4670K был разогнан до скромных 4000 МГц путем повышения коэффициента умножения до 40 синхронно для всех четырех ядер. При этом его напряжение было увеличено до 1.15 В.
Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках приводится температура самого горячего ядра.

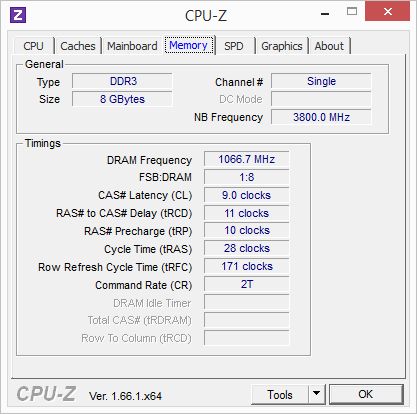

Частота памяти составляла 1066 МГц при номинальном напряжении.

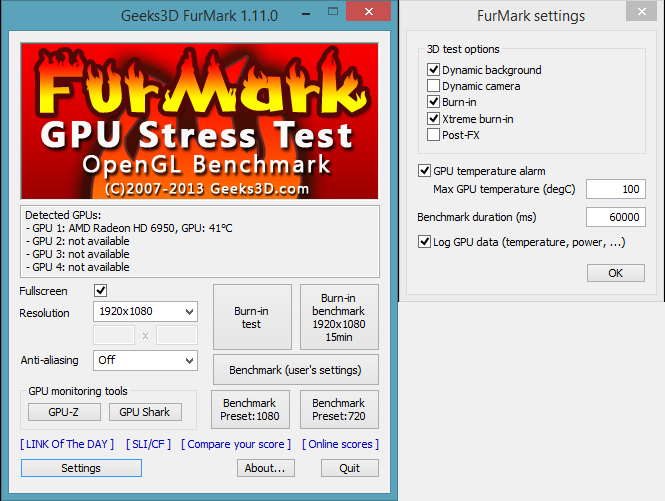

Видеокарта была слегка разогнана под штатной системой охлаждения (840 и 1325 МГц по GPU и памяти соответственно). Для ее разогрева использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорость вращения ее турбины производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25 градусов по Цельсию.
Шум
Для проверки акустических параметров система в Lian Li PC-A75X / A76X запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 6950 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом приведем уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
С точки зрения шума система в корпусе полностью эквивалентна открытому стенду, однако нужно заметить, что в модели Lian Li дополнительно трудятся еще четыре вентилятора. На расстоянии в 1 метр уровень шума составил приемлемые 40 дБ.
Система охлаждения показала следующие результаты.
Охлаждение
Idle | BurnКорпус Lian Li (напомню, что версия A75X отличается от A76X лишь передней панелью) показал себя достойно, отыграв градус на CPU и пару градусов на графическом ускорителе. А ведь систему охлаждения можно модернизировать, установив еще целых четыре вентилятора.
Буду краток. Герой обзора – продукт высочайшего класса, который выделяется среди своих оппонентов не только качеством изготовления и алюминиевым корпусом, но и продуманностью конструкции. И если бюджет позволяет заплатить более 9000 рублей, то жалеть об этом не придется.
Плюсы корпуса Lian Li PC-A75X:
Минусы корпуса:
Выражаем благодарность:
| Модель | A75X / A76X |
| Материал | Алюминий |
| Габариты, мм | 220 х 585 х 590 |
| Накопители 5.25" | 2 |
| Накопители 3.5" | 12 внутренних |
| Накопители 2.5" | 3 внутренних (3 совмещенных с 3.5") |
| Материнская плата | mini-ITX, microATX, ATX, E-ATX и XL-ATX |
| БП | ATX 12В (опционально) |
| I/O | 2 x USB 3.0, 2 x USB 2.0, HD Audio |
| Охлаждение фронтальное | 3 x 140 мм вентилятора |
| Охлаждение заднее | 120 мм вентилятор |
| Охлаждение верхнее | 2 х 120 мм вентилятора (опционально) |
| Слоты расширения | 11 |
