После знакомства с новичком IH-4800 компании Ice Hammer пора перейти к его более весомому собрату под названием IH-THOR.
«Двухголовый» кулер был представлен 7 ноября 2013 года и помимо своих характеристик интересен в первую очередь экономным оверклокерам, поскольку уже сейчас его можно приобрести в столичных магазинах по средней цене 2500 рублей, что довольно скромно для охладителя, претендующего на звание суперкулера.
А уж претендовать на этот титул главный герой с именем скандинавского бога грома может по праву крови. И совсем скоро вы поймете, о чем идет речь.
Кулер поставляется в коробке из плотного картона, оформленной в синих тонах, что давно является фирменным знаком Ice Hammer. По своему наполнению она в точности повторяет «младшего брата» и многие другие модели этого производителя.
На лицевой стороне приведено изображение главного героя во всей красе, а с обратной стороны можно найти несколько сообщений об основных особенностях продукта и его технических характеристиках.
Сообщения здесь представлены частично на английском языке, а частично на русском.
Комплект поставки полностью такой же, как у IH-4800 (и у другого бесчисленного количества кулеров Thermalright и Ice Hammer).
Его основу составляют универсальный «бэкплейт», монтажная рамка и прижимная пластина, которые могут быть использованы для установки системы охлаждения на сокеты Intel LGA 2011/ LGA 1366/ LGA 115x/ LGA 775 и AMD AM2/ AM2+/ AM3/ AM3+/ FM1/ FM2.
Соединительными элементами служит набор винтов разной длины и стоек с внутренней резьбой.
Присутствуют наклейки на углы вентиляторов, дабы они не передавали вибрации на радиатор, и пластиковые шайбы, которые служат фиксаторами винтов в отверстиях опорной крестовины.
Кроме этого в комплект положили разветвитель, чтобы можно было подключить оба вентилятора к одному разъему 4 pin на материнской плате. А сами вертушки предлагается закреплять проволочными скобами.
Осмотр комплекта поставки назвать знакомством как таковым нельзя, так что без лишних слов переходим к осмотру «двухголового» радиатора главного героя.
По конструктивному исполнению радиатор Ice Hammer IH-THOR представляет собой привычную башню с двумя секциями. И все бы хорошо, но читатели, которые внимательно следят за изменениями и новинками в области воздушных СО без труда узнают главного героя.
Да, он сменил имя и вместо унылой коричневой коробки теперь облачился в синие тона, но внутри это все тот же теплый, ламповый Cogage Arrow. Разве что вместо четырех толстых тепловых трубок по 8 мм каждая теперь используется более стандартная формула 6 х 6 мм.
Размер радиатора составляет 147 x 123 x 160 (В) мм. Точную массу производитель решил скрыть, ограничившись показателями вместе с вентиляторами, но примерные подсчеты дают цифру в районе 800 г.
Как уже было сказано, в основе радиатора лежат шесть тепловых трубок привычного диаметра 6 мм. На них нанизано пятьдесят восемь алюминиевых ребер толщиной 0.3 мм, набранных с зазором 1.7 мм.
В местах соприкосновения охлаждающих пластин с трубками сделаны «горлышки» для увеличения площади сопряжения, а вот пайки здесь найти не удалось.
Расстояние между секциями составляет 37 мм, а это означает, что помимо нагретого воздуха от первого частокола ребер центральный вентилятор будет хоть чуть-чуть захватывать холодные потоки с боков.
Если смотреть сверху, то можно еще раз убедиться, что новичок на самом деле никакой не новичок, ведь форма пластин полностью идентична Cogage Arrow и Thermalright Silver Arrow (отличия лишь в полной никелировке тела радиатора).
Размеры ребер составляют примерно 147 на 32 мм (если мерить в узком месте), что дает нам ориентировочную площадь рассеивания 10900 кв. см, а это очень даже неплохо.
Тепловые трубки уложены в желобки основания и припаяны с зазором ~1 мм друг от друга. От поверхности теплосъемника их отделяет 2 мм.
Основание отлично обработано и отполировано.
За прошедшие годы помимо смены калибра теплотрубок произошло изменение в ровности основания. Оно оказалось практически идеальным, что доказывает отпечаток термопасты на стендовом процессоре.
Этим снимком, который некоторые любители современного искусства могут принять за пример постмодернизма, мы и закончим осмотр радиатора IH-THOR.

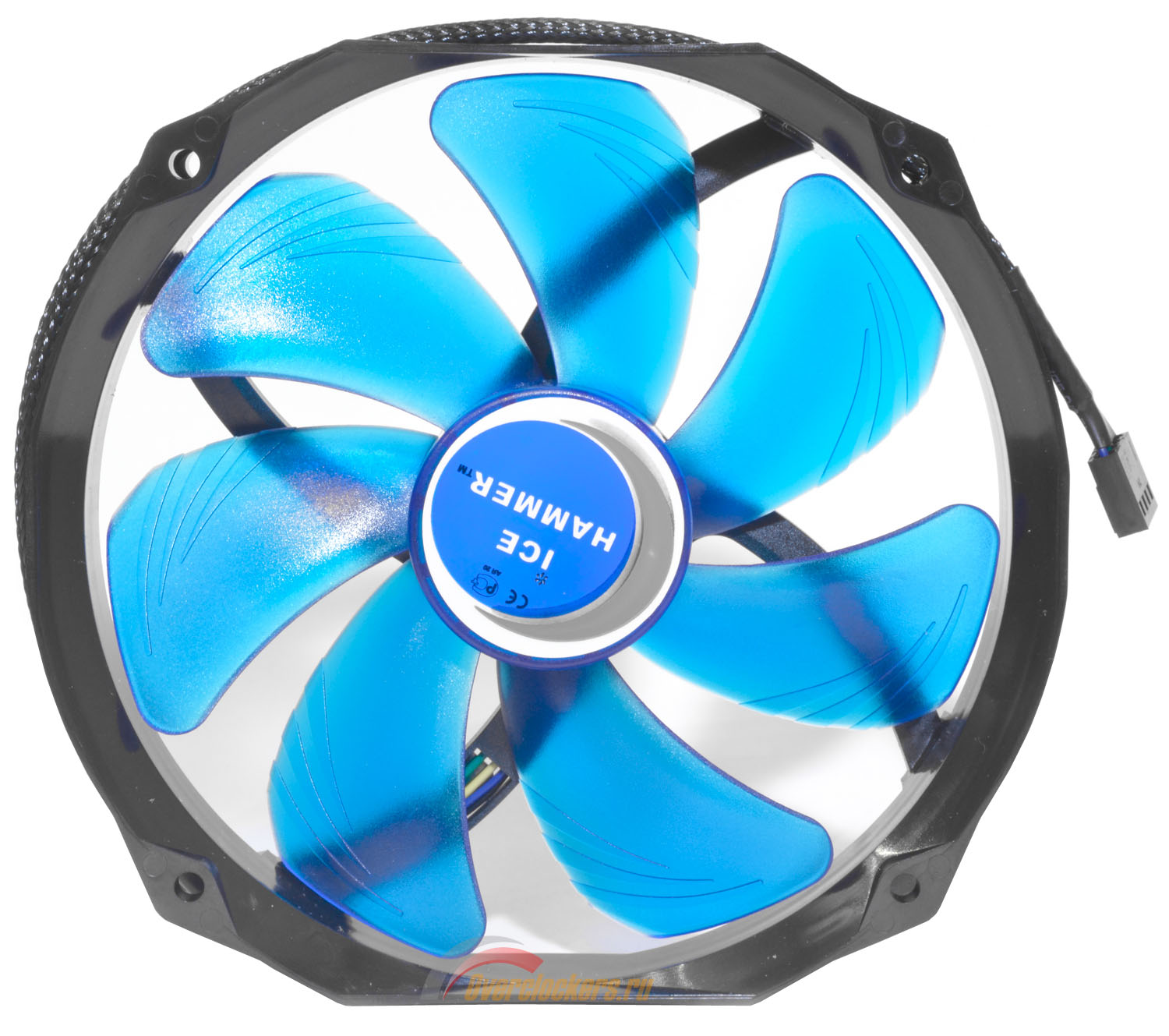

Продувку радиатора Ice Hammer осуществляют два вентилятора размера 140 мм, которые являются, по сути, клонами TY-140.
И даже при пристальном осмотре можно различить лишь несколько внешних отличий вроде черной рамки и лопастей, изготовленных из полупрозрачного синего пластика.
В основе пропеллера лежит гидродинамический подшипник, а PWM-управление позволяет регулировать скорость вращения крыльчатки в диапазоне от 900 до 1300 оборотов в минуту.
Про создаваемый поток воздуха ничего не известно, но на официальном сайте есть пояснения, что шум при максимальных оборотах составляет 26.2 дБ.

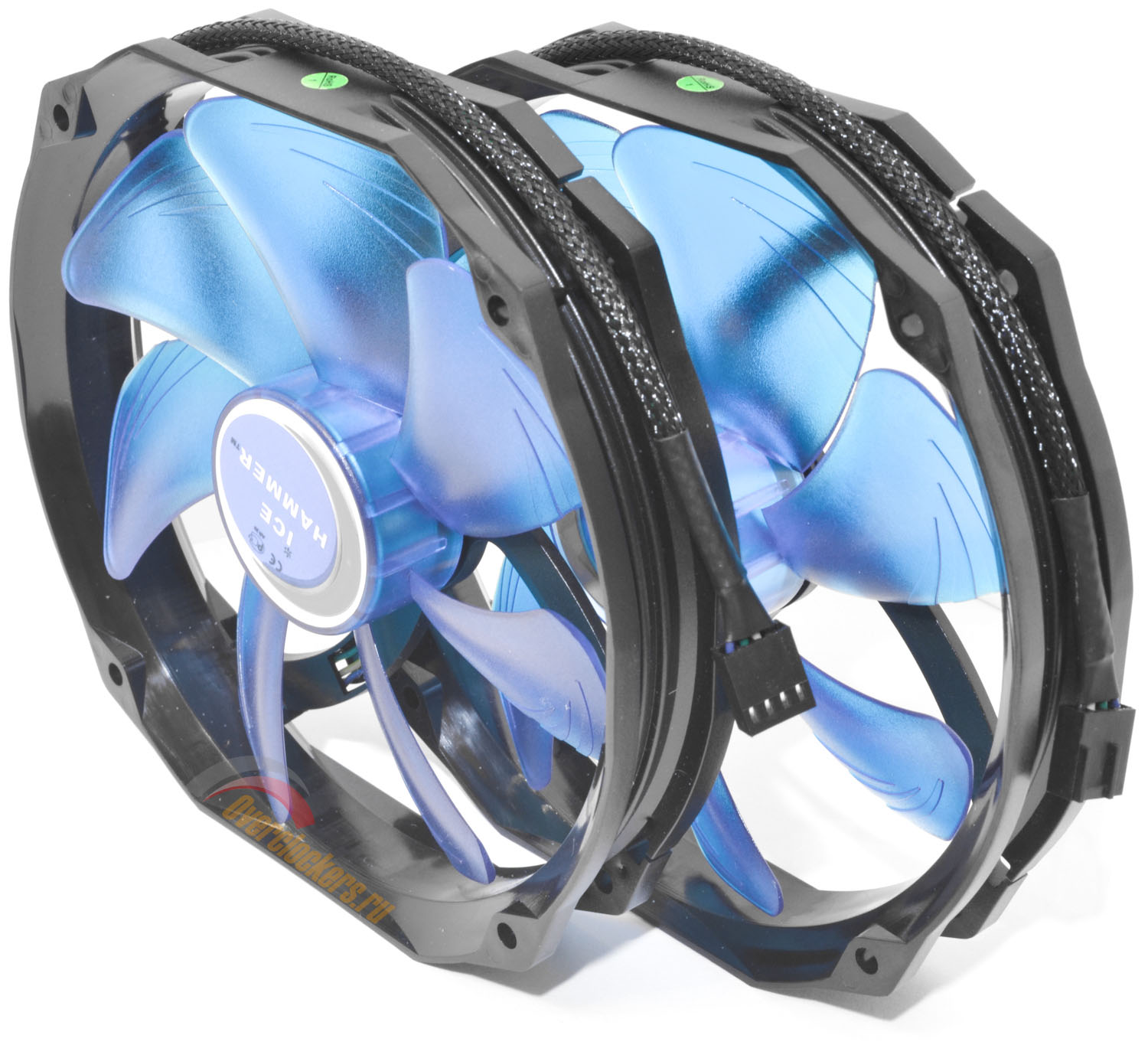

Как уже упоминалось, каждый вентилятор держится парой проволочных скоб.
При этом толщина охладителя достигает 148 мм.
Для тестирования нового «Ледяного молота» была собрана следующая система:
Монтаж IH-THOR абсолютно идентичен установке «младшего брата» и других моделей, использующих одинаковый набор крепления, поэтому повторяться нет никакого смысла. Ограничусь лишь приведением ссылки на соответствующий раздел из обзора Thermalright Macho HR-02 Black.

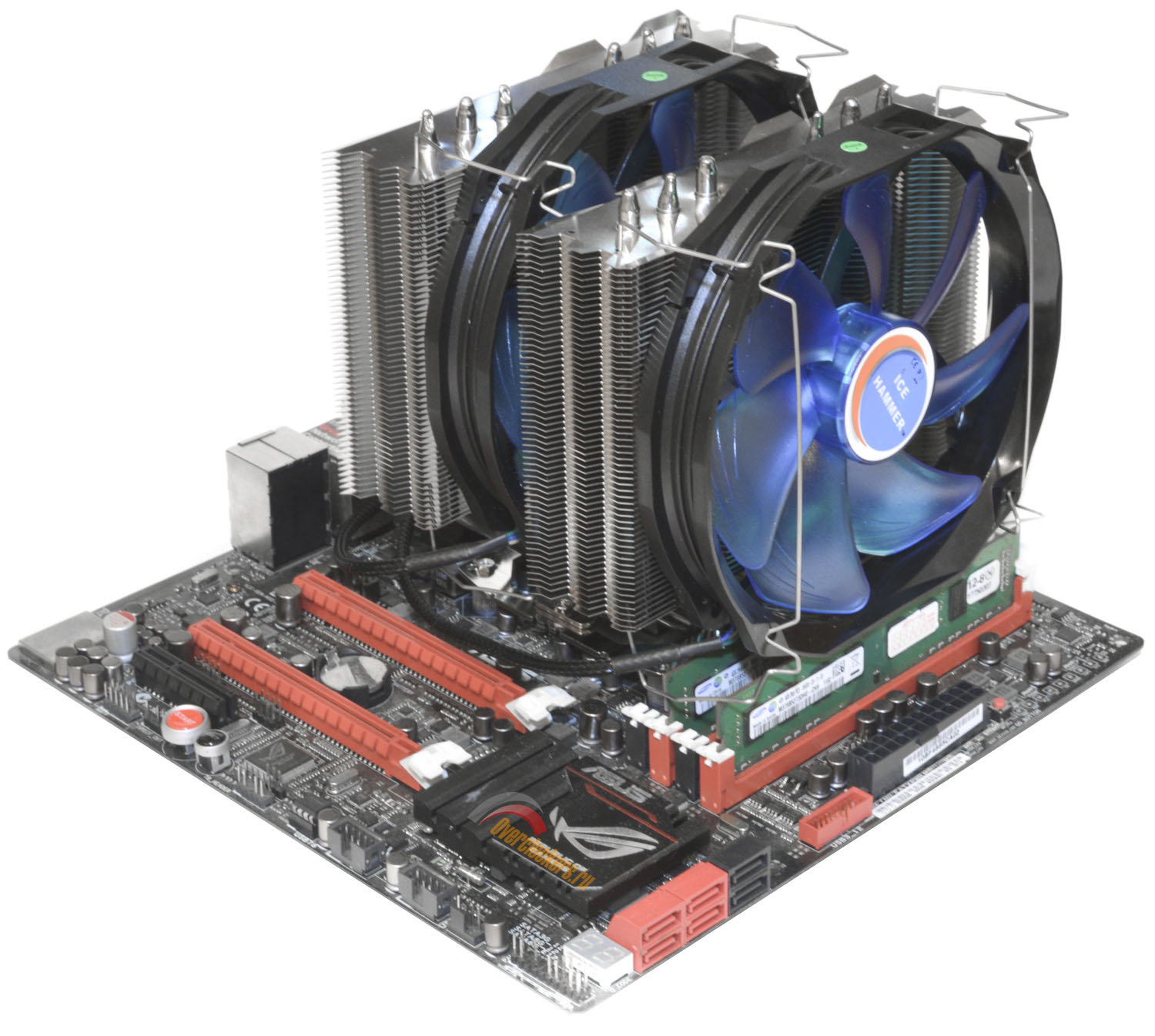

Установленный охладитель занимает довольно большую площадь на стендовой материнской плате, вследствие чего создает некоторые трудности для соседствующих слотов оперативной памяти.
Даже без вентиляторов главный герой перекрывает первый слот, а с вертушками можно начисто забыть об идее использования каких-нибудь радиаторов на планках памяти.
Первый слот PCI-e кулер не перекрывает, однако видеокарте может грозить опасность в виде короткого замыкания из-за того, что алюминиевые ребра все же могут касаться выступающих элементов на обратной стороне печатной платы.
На этой, не слишком радостной ноте предлагаю перейти к представлению соперников громовержца.
Конкурентами главного героя в споре стали наши старые знакомые, в числе которых один из лучших двухсекционников – Thermalright Silver Arrow SB-E. Можно отметить забавный парадокс: IH-THOR является одновременно более новым продуктом по сравнению с Silver Arrow и в то же время старым, если брать в расчет ступени технологического развития. Такой вот кулер Шредингера
Второй соперник родом из Страны восходящего солнца и никаких казусов не создает. Им стало детище компании Scythe с именем Ashura.
| Название модели | Ice Hammer IH-THOR |
Thermalright Silver Arrow SB-E |
Scythe Ashura |
| Тип конструкции радиатора | Башня | Башня | Башня |
| Количество секций, шт. | 2 | 2 | 1 |
| Размеры радиатора, мм | 123 х 147 x 160 (В) | 155 х 104 х 163 (В) | 145 x 65 x 161 (В) |
| Масса радиатора, г | ~ 800 | 800 | 750 |
| Количество тепловых трубок, шт. | 6 | 8 | 6 |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 |
| Количество ребер, шт. | 58*2 | 51*2 | 50 |
| Типоразмер вентилятора, мм | 140 | 140 | 140 |
| Количество вентиляторов, шт. | 2 | 2 | 1 |
После сравнения характеристик предлагаю ознакомиться с методикой тестирования и набором используемых утилит.
Для тестирования процессорного охладителя IH-THOR стендовый процессор был разогнан до частоты 4.8 ГГц с повышением напряжения до 1.45 В.
Нагрузка создавалась программным пакетом Linpack в оболочке LinX версии 0.6.4 в AVX. Для тестирования задействовались 2048 Мбайт оперативной памяти, а время проведения испытания составляло 15 минут.
За температурными показателями следила программа RealTemp версии 3.70. В зачет шла максимальная температура ядер, зафиксированная во время проведения теста.
Все испытания были проведены в среде операционной системы Windows 7 Максимальная с последними обновлениями.
Максимальные обороты комплектных вентиляторов главного героя фиксировались на отметках 1300, 1100 и 900 RPM. Первая тестовая сессия проводилась с одним вентилятором. В случае с двухсекционными охладителями, пропеллер устанавливался в центр. Ну а с односекционным радиатором Ashura вариантов особо не было. Затем на всю троицу устанавливалось по второй «стосороковке». Родную вертушку на детище Scythe заменили те же самые TY-140.
Вентиляторы на соперниках главного героя для получения сравнительных результатов фиксировались на скоростях 1300, 1100 и 900 RPM.
Двери и окна в помещении, где проходило тестирование, были закрыты, дабы исключить влияние внешних воздушных потоков на результат. С возвращением нормальной русской зимы из Америки температура воздуха в помещении опустилась до отметки 21 градус по Цельсию.
Замеры шума производились в ночное время с помощью шумомера TENMARS TM-102. Микрофон прибора располагался в 1 метре от ротора вентиляторов на процессорном кулере.
После неспешного осмотра пациента мы подошли к разделу с результатами тестирования.
Итак, первый забег с одним вентилятором. Процессор разогнан до 4.8 ГГц и готов к получению тестовых заданий.
Температура CPU, °CЕстественно, что охладитель из стана Thermalright на голову впереди, «Ледяной молот» идет вторым номером, а затем с небольшим отрывом следует Ashura, что вполне закономерно.
Далее каждый радиатор обзавелся еще одним вентилятором (Scythe Ashura так сразу двумя, которые стали заменой комплектной «стосороковке»).
Температура CPU, °CРасстановка сил практически не изменилась, разве что показатели температур слегка упали.
После проверки эффективности стоит выяснить уровень шума, который создает кулер во время работы. А для этого мы достаем шумомер.
Звуковое давление, дБНа максимальной скорости пару вентиляторов главного героя можно выделить на фоне остальных компонентов тестового стенда, но серьезного дискомфорта этот шум не создает. Радует, что в звуках работающего пропеллера нет дополнительных стуков, треска и тому подобного.
Понижение скорости вращения делает продукт Ice Hammer еще более привлекательным в плане акустических характеристик. А при 900 об/мин шум работающего кулера уже невозможно выделить из общего фона тестового стенда.
Вот и закончилось наше знакомство с «Ледяным» молотом скандинавского бога. Он показал хорошую эффективность, хотя и родился практически около пяти лет назад. В активе по-прежнему тихая работа и простота установки. Но самый серьезный удар нанес ценник, ведь приобрести главного героя можно уже сейчас по цене около 2500 рублей. И не будет лукавством сказать, что за такие деньги это один из лучших вариантов для покупки.
Однако не стоит забывать, что габариты IH-THOR накладывают некоторые ограничения на другие компоненты компьютера и перед покупкой следует задуматься о вопросах совместимости.
