Шведская компания Fractal Design продолжает удивлять сообщество пользователей нестандартной продукцией.
В этот раз лабораторию Overclockers.ru посетил корпус для сборки HTPC – Fractal Design Node 605, отличительной чертой которого на фоне собратьев (в том числе и рассмотренного ранее Node 304) являются исполинские габариты.
Корпус поддерживает материнские платы форм-фактора ATX, полноразмерные блоки питания, длинные видеокарты и наделен системой охлаждения, позволяющей собрать на его базе производительный ПК.
Пора переходить к рассмотрению столь оригинального решения. Как обычно, первым делом начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Продукт Fractal Design упакован в «плоскую» картонную коробку, ее габариты составляют: 540 x 425 x 255 см (Д x Ш x В).
Оформлена упаковка в простеньком (впрочем, стандартном для компании) черно-белом стиле. На фронтальной стороне приводится изображение модели, а также ознакомительный перечень конструктивных особенностей и спецификации (русский язык отсутствует). Ручки для переноски коробки не предусмотрены.
Внутри FD Node 605 стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами.

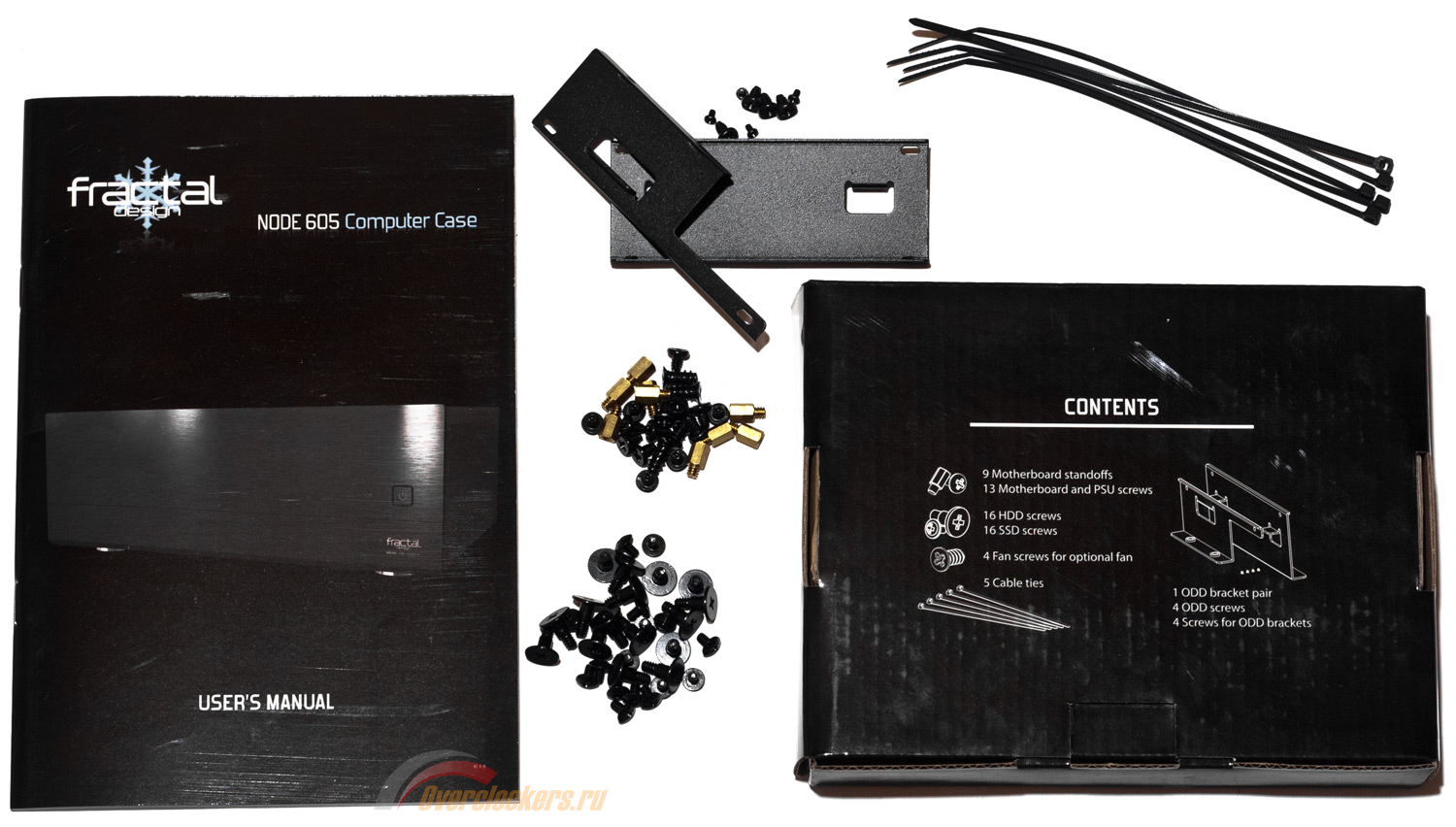

Аксессуары можно обнаружить внутри корпуса в черной картонной коробочке. Комплект поставки содержит все необходимые приспособления и довольно толстенькую книжечку – руководство пользователя, где подробно описан процесс сборки компьютера.
Ознакомиться с набором проще по фотографии одной из сторон коробочки, где приведен полный перечень аксессуаров.
Fractal Design Node 605 выпускается на рынок в одном цветовом исполнении – в полностью черном виде. Он выполнен в формате HTPC, расположение – горизонтальное. Габариты устройства составляют 445 мм в ширину, 164 мм в высоту и 341 мм в глубину. Масса нетто – 6.0 кг.
По сравнению с собратьями модель Fractal Design отличилась немаленькими размерами. По сути, перед нами перевернутая горизонтально «средняя башня» с декоративно отделанной лицевой панелью.
Фронтальная часть выполнена в виде алюминиевой панели толщиной 8 мм, с внешней стороны она отшлифована «под асфальт».
Квадратные формы подразумевают классическое исполнение, панель кажется монолитной.
Лишь с правой стороны присутствует такая же квадратная кнопка включения компьютера, подсвечивающаяся синим, под которой отображен логотип бренда. Смотрится все это стильно.

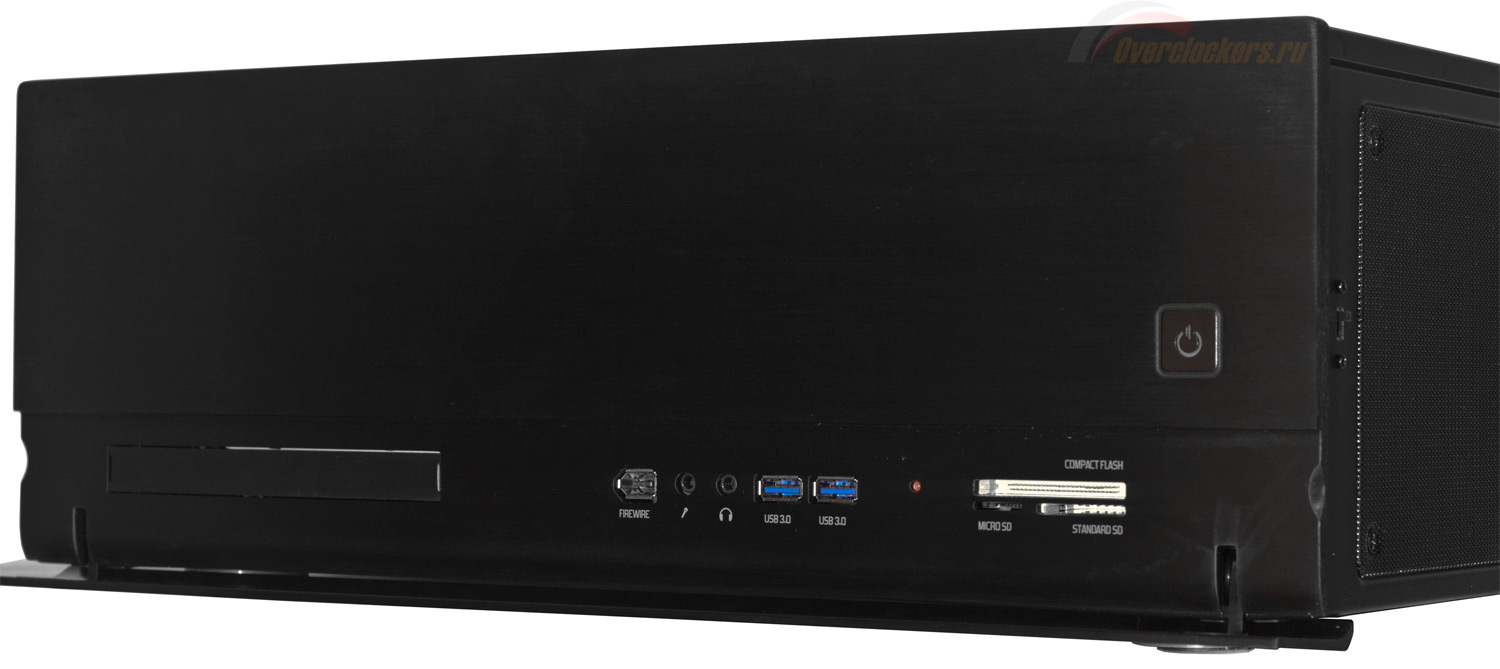

Доступ к остальным органам управления осуществляется откидыванием вниз нижней части панели. В наличии два порта USB 3.0 (подключение внутренним разъемом USB 3.0), мультиформатный кардридер (SD, MicroSD, Compact Flash), порт Firewire, а также пара аудиогнезд (с поддержкой стандарта HDA). Сигнализатором активности дисковой подсистемы служит светодиодный индикатор красного цвета.
Левую нижнюю часть занимает отсек для оптического привода. Для кого-то примененное решение может доставить проблемы: предусмотрена поддержка только низкопрофильных 5.25-дюймовых устройств (стоимость подобных приводов, как правило, выше обычных).
Материал изготовления Fractal Design Node 605 – холоднокатаная сталь SECC толщиной ~0.8 мм (без учета краски). Стоит отметить, что фронтальная панель выполнена из алюминия.
Верхняя и нижняя части корпуса полностью закрытые, какие-либо вентиляционные решетки отсутствуют. А вот обе боковые дверцы изобилуют вентиляцией, с применением съемных (на винтах) противопылевых фильтров. На каждой стороне размещены по две решетки, благодаря им при установке вентиляторов можно обеспечить неплохой приток прохладного воздуха.
Дополнительно необходимо отметить ползунок штатного реобаса на правой боковине, три фиксированных положения которого задают выходные напряжения: 12 В, 7 В и 5 В.
Компоновка тыловой части Node 605 мало чем отличается от стандартной «башни», не считая все тот же перевернутый горизонтально вид. Справа – место для блока питания, который располагается в вертикальном положении. Центральную часть занимают семь слотов расширения, закрытые съемными вентилируемыми заглушками белого цвета.
Дополняет картину стандартный вырез в правой части под I/O-заглушку системной платы, над которой предусмотрено два посадочных места для вытяжных 80 мм вентиляторов.
Одна из фишек Fractal Design Node 605 – наличие шумоизоляции на верхней панели толщиной 3 мм, сделанной на основе битума, аналогично моделям «тихой» серии FD Define.
Опорой системному блоку служат четыре круглые ножки, расположенные по периметру днища, в нижней части они оборудованы слоем жесткой резины для предотвращения скольжения и снижения передаваемой вибрации. Две передние ножки облицованы полированным металлом, придавая корпусу более стильный вид.
Разобравшись с внешним видом и дизайном модели Fractal Design, пора переходить к изучению ее внутреннего строения.
Внутренняя компоновка Node 605 в большинстве случаев типична для решений класса HTPC. Доступ к внутреннему убранству осуществляется путем снятия верхней панели, зафиксированной с тыловой стороны парой винтов. Дополнительную жесткость шасси обеспечивает скоба, прикрученная к фронтальной и тыловой панелям.
Системная плата устанавливается на днище, на стандартные семимиллиметровые стойки. Поддерживаются следующие форм-факторы материнских плат: ATX, microATX, Mini-ITX и DTX.
Блок питания устанавливается в вертикальном положении в заднюю часть, вентилятором к боковине, осуществляя забор прохладного воздуха извне. Его максимальная длина может быть до 180 мм.
Что касается остальных дискретных устройств, то в корпус может быть установлен графический ускоритель длиной до 280 мм (180 мм с обеими корзинами HDD) и процессорный охладитель высотой до 125 мм. Крепление карт расширения стандартно – при помощи винтов.
Стоит сказать пару слов о кулере. Если устанавливается система охлаждения топ-конструкции, производитель рекомендует оставлять не менее 30 мм свободного пространства до верхней панели для нормального функционирования воздушных потоков.
Доступна установка одного 5.25 дюймового устройства в виде низкопрофильного оптического привода, для которого в комплекте присутствует специальный крепеж. Но при его наличии системную плату форм-фактора ATX установить не удастся, выбор платы сокращается до стандарта microATX или меньше. С учетом немалых габаритов корпуса и позиционирования такая конструктивная особенность выглядит странно.
Есть возможность установки четырех накопителей, как 3.5-дюймовых, так и 2.5-дюймовых.
Жесткий диск располагается в вертикальном положении, он крепится винтами с ограничителем к кронштейну через антивибрационные силиконовые прокладки, и находится как бы в подвешенном состоянии. Подобный тип крепления по идее должен снизить передаваемую от HDD вибрацию. На каждый кронштейн можно установить два накопителя, а в процессе установки кронштейн демонтируется (требуется открутить два винта).
Если установлена длинная (и тем более трехслотовая) видеокарта, то подключение кабелей к разъемам накопителей может вызвать затруднения. Здесь лучше использовать Г-образные разъемы. В моем случае пришлось изрядно повозиться.
В остальном сборка компьютера в Fractal Design Node 605 затруднений не вызывает. Компоненты устанавливаются и подключаются достаточно быстро и просто.
Что касается проводов от блока питания, то из-за отсутствия системы кабель-менеджмента, их придется укладывать рядом с ним. Наиболее подходит для этого место под накопителями.
С внутренним строением Node 605 мы разобрались, теперь перейдем к следующему разделу, где рассмотрим систему вентиляции корпуса.
Система вентиляции модели Fractal Design изначально насчитывает два фирменных вентилятора Silent Series R2 типоразмера 120 x 120 x 25 мм, с номинальной скоростью вращения крыльчатки ~1200 об/мин. По одному установлено с каждой из боковых сторон в передней части. Они функционируют на вдув, нагоняя прохладный воздух внутрь. Левый вентилятор отвечает за охлаждение накопителей, а также частично охлаждает видеокарту.
При желании системный блок можно оборудовать дополнительными вертушками, в количестве до пяти штук. Помимо двух штатных «стодвадцаток», предусмотрена возможность разместить еще одну на вдув на правой боковине в задней части, а также две 80 мм модели на тыловой панели на выдув.
Корпус Node 605 оборудован штатным реобасом, ползунок которого выведен на правую боковину в переднюю часть. Есть возможность задать три фиксированных значения, выходное напряжение при этом будет составлять 12 В, 7 В и 5 В. Питание к контроллеру подводится через разъем Molex, а оба штатных вентилятора подключены к реобасу изначально.
Для лучшей наглядности спецификации Fractal Design Node 605 были помещены в таблицу и вынесены в отдельную главу.
| Название модели | Node 605 |
| Тип конструкции | HTPC |
| Габариты корпуса (Ш х В х Г), мм | 445 x 164 x 341 |
| Масса корпуса (нетто), кг | 6.0 |
| Материал корпуса | Сталь / Алюминий |
| Цветовая вариация | Черный |
| Внешние 5.25-дюймовые отсеки, шт. | 1 (Slim ODD) |
| Внутренние 3.5- / 2.5-дюймовые отсеки, шт. | 4 |
| Слоты расширения, шт. | 7 |
| Внешние порты | 2 x USB 3.0 1 x FireWire HD Audio Кардридер Контроллер вентиляторов |
| Поддержка материнских плат | ATX / microATX / Mini-ITX / DTX |
| Штатная система охлаждения | Боковой вентилятор: 2 x 120 мм (~1200 об/мин, вдув) |
| Расширение СО | Боковой вентилятор: 3 x 120 мм Тыловой вентилятор: 2 x 80 мм |
| Максимальная длина видеокарты, мм | 280 |
| Максимальная высота кулера CPU, мм | 125 |
| Максимальная длина БП, мм | 180 |
Во время испытаний в Fractal Design Node 605 собиралась следующая система:
Эффективность системы охлаждения Node 605 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемой модели корпуса предустановлен контроллер вентиляторов, тестирование проводилось в двух скоростных режимах: max и min. Подаваемое при этом на вентиляторы напряжение составляло соответственно 12 В и 5 В. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Также проводилось тестирование с одним дополнительным вентилятором типоразмера 80 x 80 x 25 мм, который устанавливался на тыловую панель и функционировал на выдув. Обороты его крыльчатки во всех скоростных режимах задавались как фиксированные – ~1700 об/мин. Тестирование видеоускорителя проводилось только в этом режиме.
Процессор Intel Core i5-2500K был разогнан до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.35 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска Western Digital Caviar Blue WD10EALX применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 45 минут. Температурные показатели с «винчестера» снимались с помощью программы HWMonitor 1.24.
Видеокарта Zotac GeForce GTX 680 AMP! функционировала на повышенных частотах 1100 (1176) / 6008 МГц – именно таким разгоном наделил ее производитель на заводе. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
Нагрев видеоускорителя проводился в течение 20 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Обороты СО видеокарты задавались достаточно низкие – фиксированные 37% (~1700 об/мин). Во время испытания других компонентов скорость вращения понижалась до минимальных 30%.
Стоит учесть, что стендовый видеоускоритель Zotac GeForce GTX 680 AMP! получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого им воздуха может задерживаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.4 AVX Edition |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
| Нагрев GPU | Heaven DX11 Benchmark 2.5 |
| Мониторинг GPU | MSI Afterburner 2.2.3 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | HWMonitor 1.24 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 23°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CНесмотря на свое позиционирование в качестве решения для домашнего кинотеатра, FD Node 605 обеспечивает приемлемое охлаждение производительного разогнанного «железа». Но для этого в корпус стоит добавить хотя бы один тыловой 80 мм вентилятор на выдув. Непонятно, почему производитель не сделал этого изначально.
Увеличение оборотов двух штатных вертушек приводит к незначительному снижению температуры, но только при наличии тылового вентилятора. При этом происходит заметный рост уровня шума. Рациональнее использовать не слишком высокую скорость вращения крыльчаток вдувающих вентиляторов. А вот устанавливать горячее «железо» при отсутствии тылового вентилятора и уж тем более использовать тихоходный режим не рекомендуется.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Скорость вращения вентилятора процессорного кулера не изменялась, а привносящий шум жесткий диск оставался активным. Обороты СО видеокарты оставались минимальны (30%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~26 дБ. Замеры проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево и вверх на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным ниже этой отметки значениям следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБМодель Fractal Design не назовешь шумным корпусом. По крайней мере, на низкой и средней скорости вращения крыльчаток двух штатных вентиляторов. Уровень шума здесь даже меньше, чем от открытого стенда. Хотя максимальный скоростной режим заметно увеличивает звуковое давление.
Шумность работы накопителей можно отметить как низкую. Глухого «грохотания» и прочих явных резонансных шумов при частом перемещении головок диска не наблюдается, слышно типичное потрескивание, а передаваемая на корпус вибрация почти отсутствует. Стоит учесть, что в тестировании использовался довольно шумный жесткий диск, количество шпинделей у которого равно двум.
Fractal Design Node 605 – ни рыба, ни мясо. Корпус позиционируется для сборки HTPC, но для этого продукт Fractal Design слишком велик. Он может подойти для создания производительного игрового компьютера, хотя для этих целей можно найти вариант лучше, как по вместительности, так и по эффективности охлаждения. Но если принять во внимание стильный лаконичный дизайн модели, ей может найтись место и в системе домашнего кинотеатра. Стоит отметить низкий уровень шума на минимальных и средних оборотах штатных вентиляторов.
В минусы можно занести возможность установки только низкопрофильного оптического привода. Кроме того, не слишком удачное расположение корзин для накопителей может помешать установке длинной многослотовой видеокарты. Как минимум, это приведет к сокращению посадочных мест для HDD с четырех до двух.
Что касается стоимости Node 605, то в московских магазинах на момент написания статьи она составляет примерно ~5500 рублей. Ценник соответствует предложениям конкурентов и заоблачным его не назовешь.
Плюсы:
Минусы:
