Вступление

Лаборатория продолжает знакомить своих читателей с материнскими платами LGA 1150 на базе набора системной логики Intel Z87.

В данном материале будет рассмотрена старшая представительница линейки Intel Z87 материнских плат MSI, а именно – MSI Z87 XPOWER. Она относится к самому верхнему ценовому диапазону и призвана конкурировать с такими продуктами, как ASUS MAXIMUS VI EXTREME и Gigabyte G1.Sniper 5. По данным price.ru ее средняя стоимость (на момент тестирования) составляет 14300 рублей, это уже тот сегмент, когда производители не экономят, а объединяют все свои наработки с целью обойти конкурентов.

Посмотрим, удалось ли инженерам MSI добиться решения поставленной задачи.

Упаковка и комплектация

Материнская плата поставляется в картонной коробке больших размеров. Вся лицевая сторона стилизована в виде большой буквы X, что сочетается с названием модели – XPOWER. Из-за больших размеров упаковки в верхней части разумно предусмотрели ручку для переноски:

Для таких коробок это скорее необходимость, нежели прихоть.

На обратной стороне можно ознакомиться с основными особенностями модели: здесь перечислены базовые технические характеристики, приведено изображение I/O панели платы, рассказано о нескольких фирменных особенностях. В том числе – об использовании 32-х фазного преобразователя питания процессора, о возможности создания Multi-GPU конфигураций с четырьмя видеокартами, о наличии модуля Wi-Fi/Bluetooth и расширенных возможностях разгона.

Внутреннее убранство коробки напоминает оное у системных плат ASUS серии ROG:

В основной коробке размещены две коробки меньшего размера, в одной из которых расположена материнская плата.

А во второй скрывается комплект поставки.

В него входит:

• Шесть кабелей SATA 6 Гбит/с;
• Набор из трех гибких SLI мостиков разной длины;
• Диск с программным обеспечением;
• Колодка с двумя дополнительными портами USB 3.0;
• Набор «макулатуры» – руководство пользователя, руководство по разгону процессора, руководство по работе с ПО, краткая инструкция по сборке системы, сертификат качества элементной базы и буклет с результатами тестов производительности системы;

• Коврик для мыши, оформленный согласно концепции MSI Dragon PC;

• Модуль Wi-Fi/Bluetooth и две антенны к нему;

• Планка для выноса наружу корпуса двух портов SATA, в комплекте с планкой представлен один дополнительный SATA шлейф, а также кабель питания;

• Набор проводов, предназначенный для удобства замера напряжений.

Комплект поставки платы радует богатством и разнообразием, чего только стоит планка с двумя SATA портами, причем с выведенным наружу питанием. Да и мелочи вроде планки с двумя дополнительными портами USB 3.0 или коврика для мыши, безусловно, приятны.

Что не радует, так это отношение производителя к Multi-GPU системам, 3-way и 4-way SLI оставлены без привычных жестких мостиков, а для CrossFireX и вовсе нет ничего.

Дизайн и особенности платы

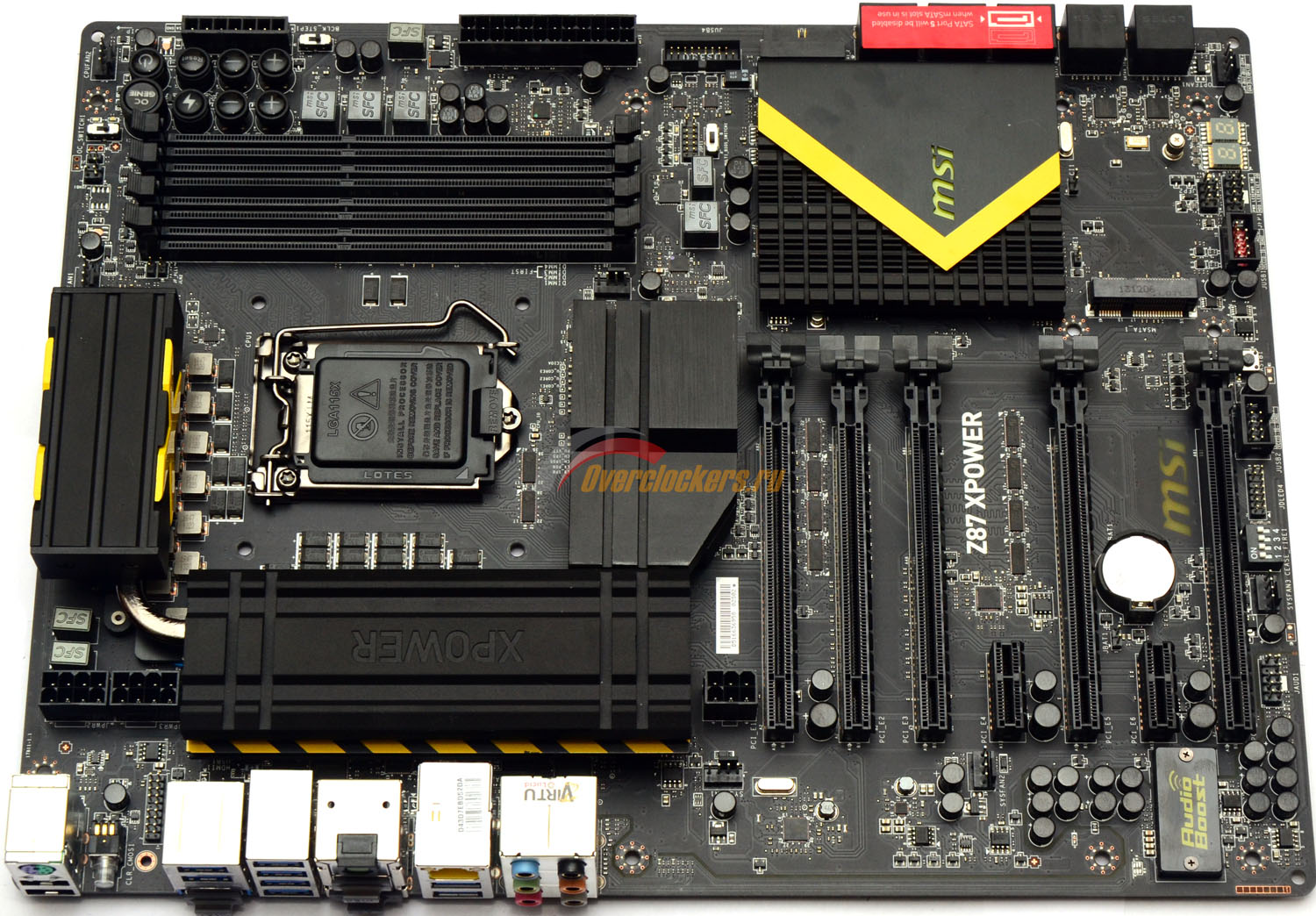

MSI Z87 XPOWER выполнена в размерах форм-фактора XL-ATX, ее габариты составляют 345 x 264 мм. Такие размеры материнской платы могут привести к проблеме выбора корпуса, ведь одно дело, когда системная плата увеличена в ширину, в таком случае запаса свободного пространства обычно хватает. Но когда плата увеличена в высоту (а здесь 345 мм против 305 мм у форм-фактора АТХ), это может стать проблемой.

По фотографии модели MSI можно судить о том, что особой нужды в форм-факторе XL-ATX не заметно. Ладно бы задействовали девять слотов расширения вместо семи, но нет. Получается, увеличили размеры, но по оснащению остались на том же уровне, который спокойно умещается и в обычный ATX. Основную часть пространства, которое «растянуло плату», занимает массивный радиатор под процессорным разъемом.

Если же не брать в расчет неэффективное использование места, то к дизайну платы придраться особо не получится. Видеокарта ни при каких условиях не помешает установке модулей оперативной памяти или габаритным системам охлаждения процессора, размер радиаторов преобразователя питания CPU позволяет надеяться на их высокую эффективность, есть множество портов USB и SATA, кнопки включения/перезагрузки системы и кнопки разгона «на лету».

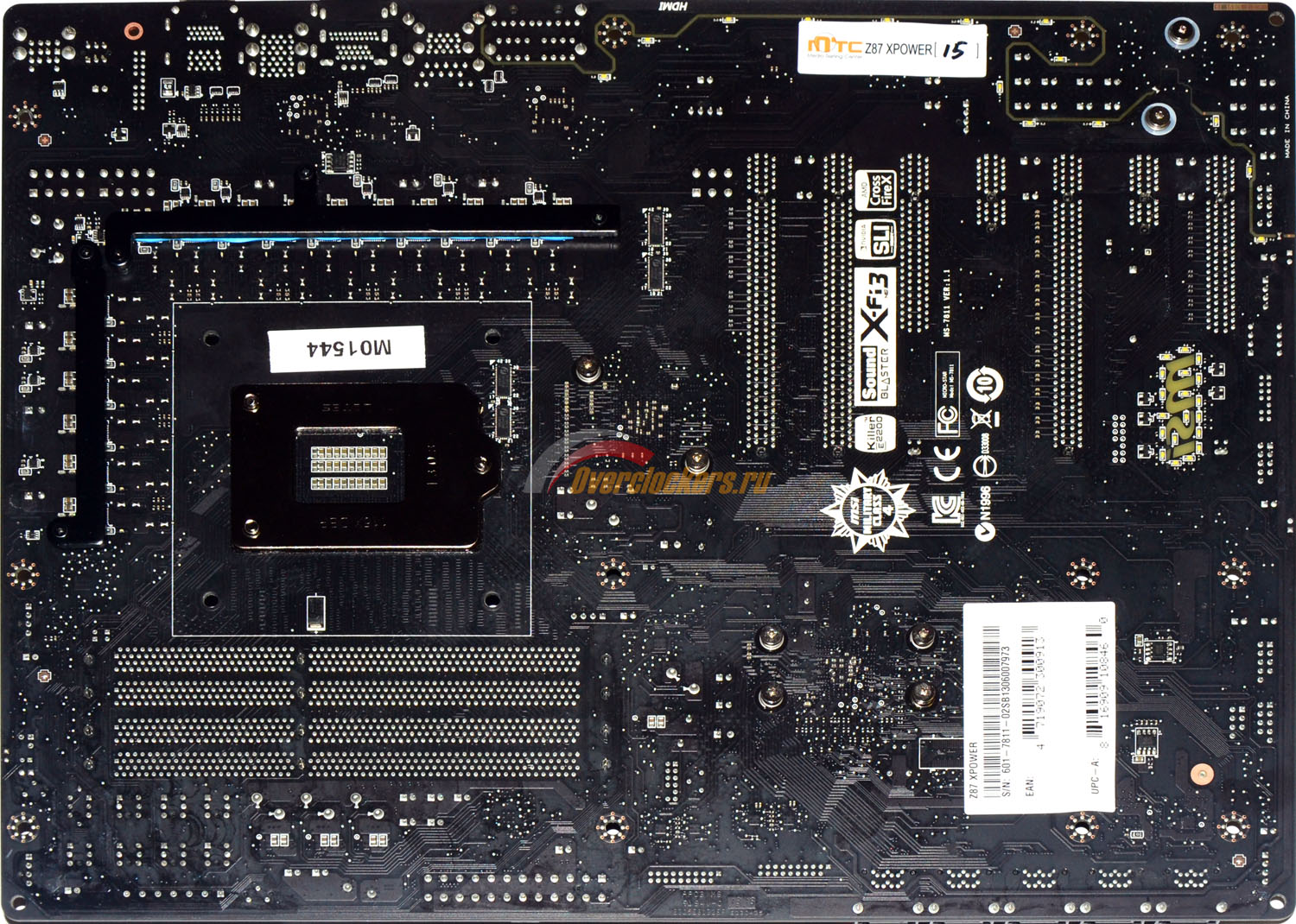

С обратной стороны платы можно увидеть, что для всех радиаторов применено винтовое крепление, причем для самого крупного, расположенного слева от разъема ЦП, используется трехточечное крепление, позволяющее избежать проблем с контактом радиатора и силовых элементов при изгибе платы. Там же можно обнаружить целую россыпь светодиодов, сосредоточенных в двух местах: во-первых, ярко подсвечен логотип MSI, во-вторых, подсвечена дорожка, идущая от звукового кодека к I/O панели и к колодке для подключения корпусных аудиовыходов.

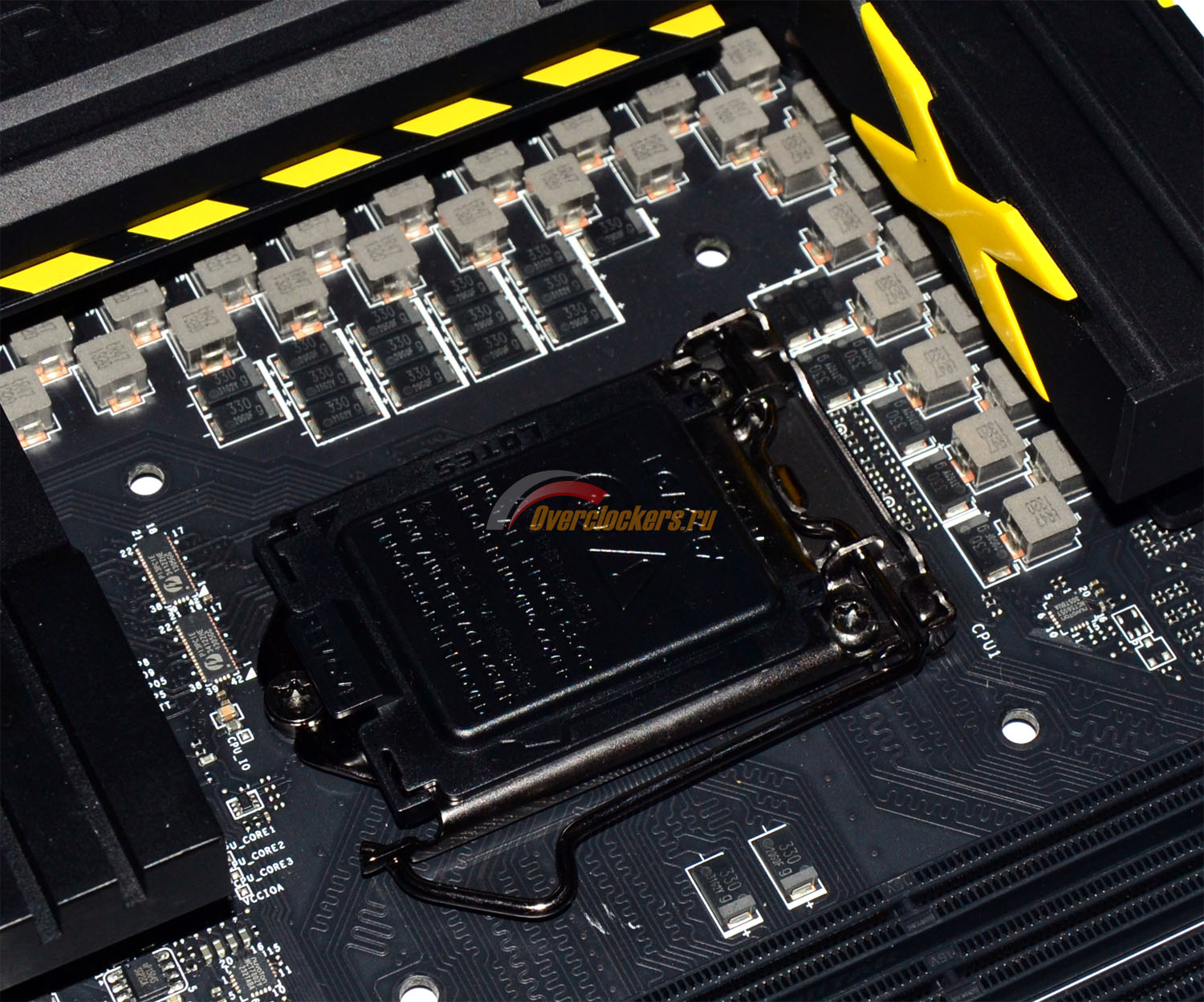

Пространство вокруг процессорного разъема окружено высокими радиаторами:

Они не должны ухудшить совместимость с крупными кулерами, но способны затруднить процедуру установки систем охлаждения.

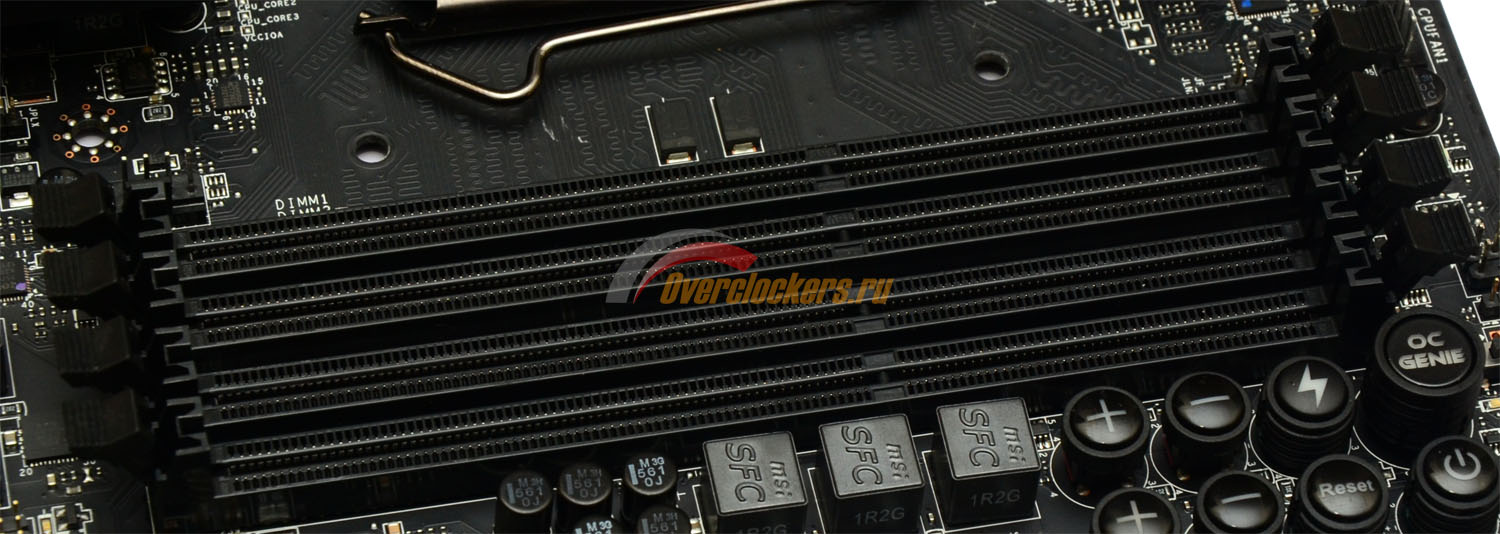

Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

По сравнению со слотами, где защелки только с одной стороны, такая конфигурация удобнее, поскольку позволяет лучше зафиксировать модули памяти. И, как уже упоминалось, установленная видеокарта слотам оперативной памяти не помешает – разъемы расположены на разной высоте, на достаточном удалении друг от друга.

Производителем заявлены следующие режимы работы DDR3: 1333 / 1600 / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 3000 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц.

Для активации режима Dual Channel необходимо устанавливать планки памяти через слот, то есть либо в 1/3, либо в 2/4. Производителем рекомендуется последняя конфигурация.

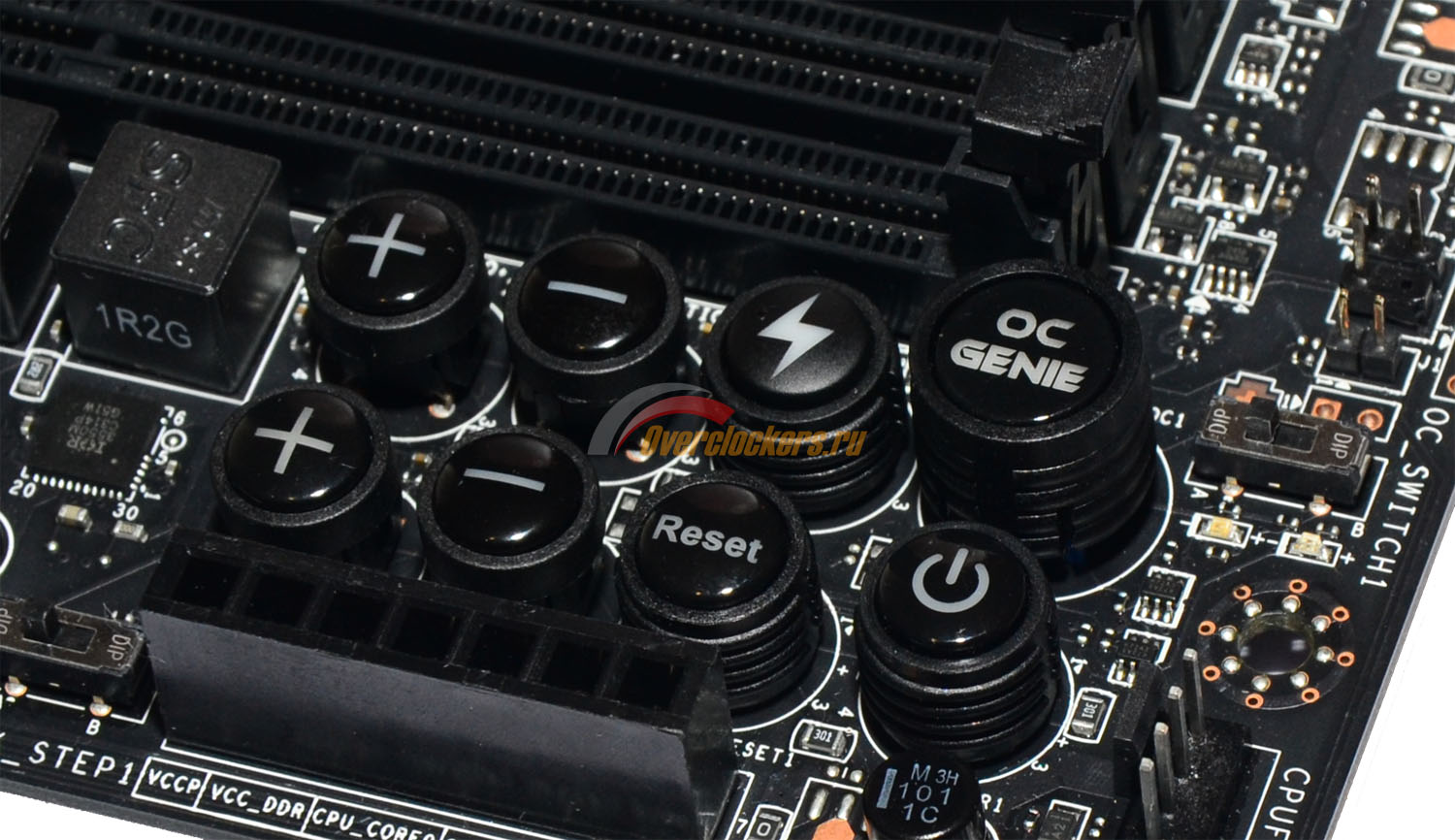

Рядом со слотами оперативной памяти расположились основные органы управления платой и ее оверклокерские бонусы:

Приведу их список:

• Колодка с точками замера основных напряжений в системе;
• Кнопки «+» и «-» для изменения «на лету» значения базовой частоты и коэффициента умножения процессора;
• Переключатель, позволяющий выбрать шаг изменения базовой частоты при помощи кнопок «+» и «-». При одном положении базовая частота изменяется на 0.1 МГц, при втором – на 1 МГц;
• Кнопки включения и перезагрузки системы;
• Кнопка активации режима авторазгона OC GENIE и переключатель, позволяющий выбрать один из двух режимов авторазгона;
• Кнопка «Discharge Button», нажатие которой эквивалентно вытаскиванию из материнской платы батарейки.

Кнопки включения/перезагрузки не назвать уникальной вещью, их можно встретить на множестве материнских плат других производителей, не удивить и точками замера напряжений, хотя здесь преимущество уже у MSI, все же это не просто голые точки на плате, а именно удобная колодка.

А вот что действительно понравилось, так это кнопки разгона «на лету», если бы частотный потенциал CPU не был бы ранее изучен вдоль и поперек, они бы, безусловно, пригодились бы, упростив процесс. Помнится, пользовался чем-то похожим еще три года назад, когда стендовой платой была MSI P55-GD65, но тогда процессоры гнались не множителем, а только шиной.

Конфигурация слотов расширения:

Конфигурация слотов сверху вниз:

• PCI-E 3.0 X16/8/0;
• PCI-E 3.0 X16/0;
• PCI-E 3.0 X8/0;
• PCI-E 2.0 X1;
• PCI-E 3.0 X16/8/0;
• PCI-E 2.0 X1;
• PCI-E 3.0 X8/0.

Такое решение спорно, ведь в рамках использования форм-фактора XL-ATX можно было оснастить плату сразу девятью разъемами, а не привычными для обычного ATX семью слотами.

Помимо того, что количество портов не максимально для используемого форм-фактора, спорной можно назвать и саму конфигурацию: сначала идут три полноразмерных разъема, потом через один порты PCI-E 2.0 X1 и оставшиеся полноразмерные слоты. Из плюсов можно отметить разве что возможность использования 4-Way SLI и CrossFireX конфигураций.

Вся пятерка полноразмерных слотов берет свое начало от шестнадцати процессорных линий PCI-Express. Для расширения возможностей использован дополнительный контроллер PLX PEX8747:

Он обеспечивает работу тридцати двух линий PCI-Express при шестнадцати входных. Через него работают слоты 1, 3, 5 и 7. Доступные режимы работы: 16+16, 8+8+8+8 и 8+8+16. Для деления ресурсов между PCI-E используются микросхемы-свитчи PI3PCIE 3412ZHE:

Всего в конфигурации слотов расширения задействовано шестнадцать таких микросхем: по четыре штуки используется для деления ресурсов между слотами 1, 3 и 5, 7, еще восемь делят ресурсы между вторым слотом и самим мостом PLX, как следствие, второй слот работает напрямую от процессора. Отмечу, что при его использовании все остальные полноразмерные разъемы становятся недоступными.

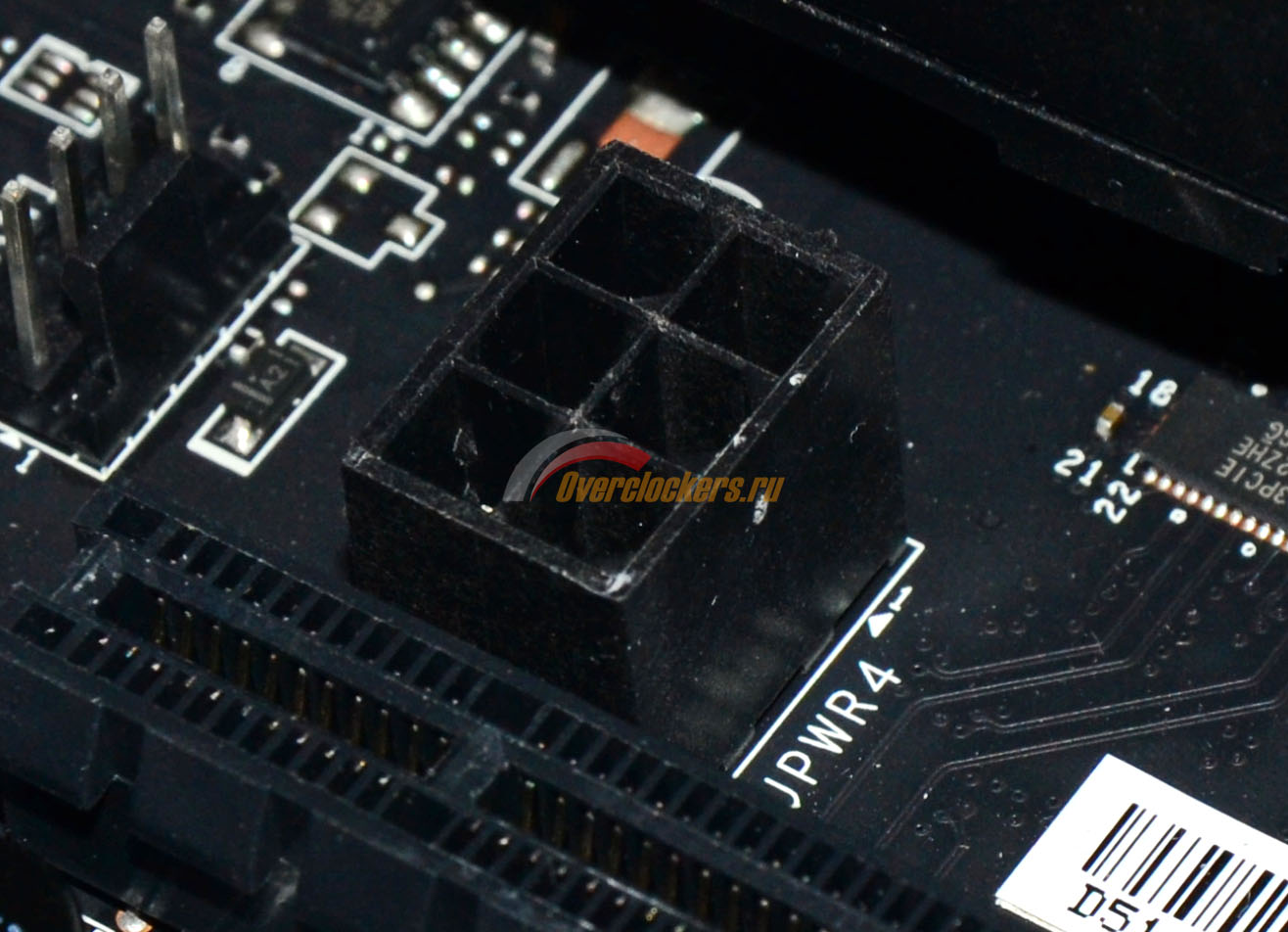

Поскольку Multi-GPU конфигурации могут дать значительную нагрузку на материнскую плату, то сверху от слотов расположен 6-pin разъем дополнительного питания.

Его рекомендуется задействовать при установке двух и более графических адаптеров.

В нижней части слотов расширения расположен набор переключателей:

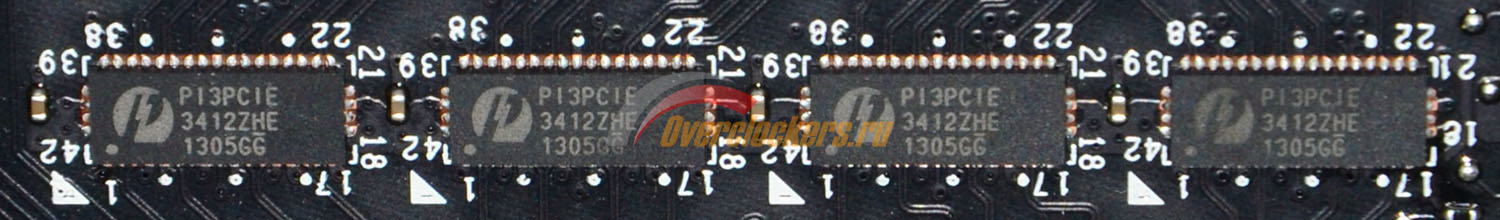

Они позволяют отключать ненужные PCI-E слоты. Для включения/выключения доступны разъемы, идущие от моста PLX, то есть 1, 3, 5 и 7.

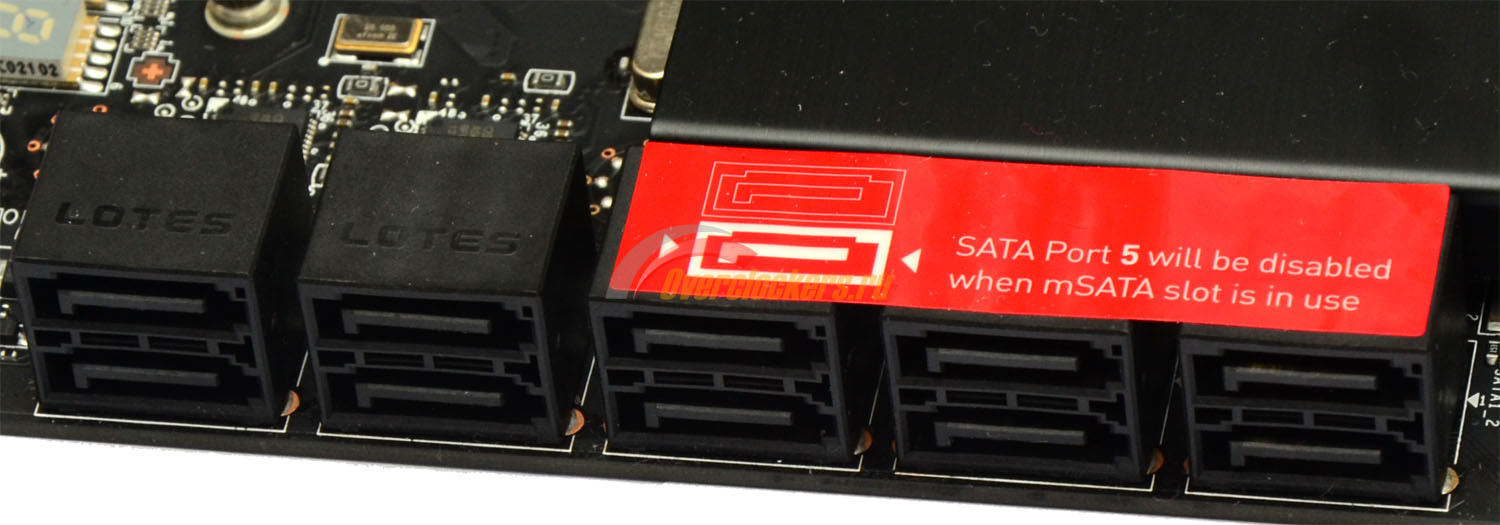

Порты SATA расположены вдоль правого края материнской платы:

На MSI Z87 XPOWER в наличии десять портов SATA, все десять поддерживают стандарт SATA 6 Гбит/с. Шесть портов обеспечиваются набором системной логики Intel Z87, для четырех дополнительных используется два контроллера ASMedia ASM1061.

Недалеко от портов расположен разъем mSATA:

Для него не предусмотрено дополнительных контроллеров, используются ресурсы SATA Port 5. За деление ресурсов отвечает микросхема-свитч PI3PCIE 3412ZHE.

Из интересного – в правом нижнем углу платы можно обнаружить индикатор POST-кодов, что позволит легче диагностировать возможные проблемы при разгоне системы или при отсутствии старта:

Рядом с ним находится светодиод индикации активности HDD, что может быть полезно при бенчмаркинге.

Снизу от слотов оперативной памяти нашлось место для переключателя микросхем BIOS:

Собственно, применение двух микросхем BIOS можно назвать правилом хорошего тона для материнских плат верхнего ценового диапазона.

В нижней части платы можно обнаружить кнопку под названием FASTB1:

Ее назначение заключается в том, чтобы войти в UEFI меню при работающей функции «MSI Fast Boot», так как при включении данной опции через нажатие клавиши Del в настройки уже не зайти.

Из интересного можно отметить, что обе колодки для подключения внешних USB 3.0 портов работают через микросхемы ASMedia ASM1464, по одной на каждый порт:

Если верить описанию микросхем с сайта производителя, это должно повысить стабильность работы портов.

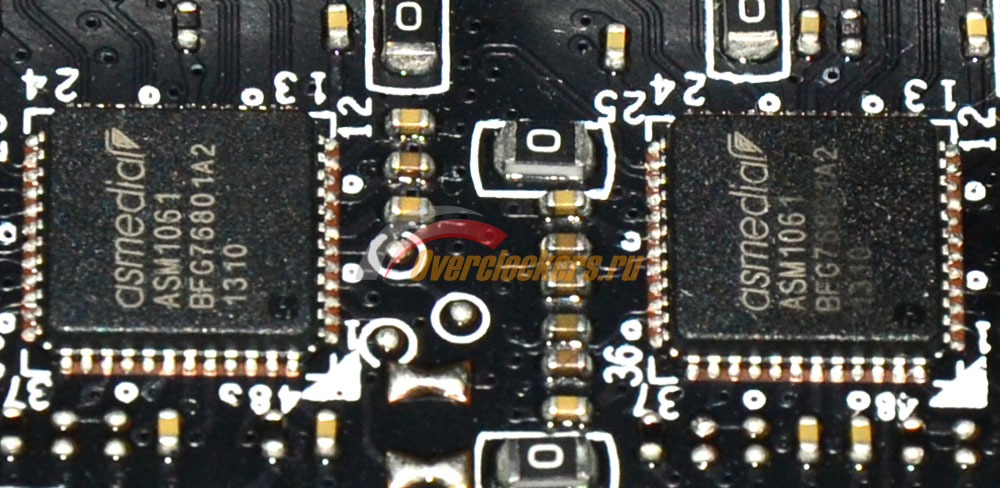

Всего у XPOWER двенадцать разъемов USB 3.0, восемь из которых присутствуют на I/O панели, а четыре реализованы в виде колодок для подключения корпусных портов. Набор системной логики Intel Z87 поддерживает до шести таких портов, так что ясно, что без сторонних контроллеров не обошлось. Для расширения количества USB 3.0 задействовано два концентратора ASMedia ASM1074:

Каждый из них обеспечивает работу четырех портов, на входе используя ресурсы лишь одного. Оба концентратора расположены у I/O панели материнской платы, соответственно, все восемь портов I/O панели подключены через них. А вот обе колодки подключены напрямую к Intel Z87.

Как и на недавно протестированной MSI Z87-G45 Gaming, звуковой кодек сверху накрыт крышкой:

Под ней скрывается все тот же Realtek ALC1150:

В качестве сетевого контроллера применен Atheros Killer E2205:

В качестве Multi-IO используется микросхема Nuvoton NCT6779D:

На задней панели MSI Z87 XPOWER расположены:

• Один PS/2 порт для клавиатуры/мыши;
• Одна кнопка ClearCMOS;
• Один модуль Wi-Fi/Bluetooth;
• Один оптический S/PDIF;
• Один DisplayPort;
• Два HDMI;
• Один LAN;
• Восемь USB 3.0;
• Два USB 2.0;
• Шесть аудио входов/выходов 3.5-мм mini-jack.

На материнской плате не стали реализовывать видеовыходы, занимающие много места, такие как DVI или D-Sub, освободившееся пространство задействовали под порты USB, которых здесь десять штук. На мой взгляд, такая конфигурация удобнее, нежели конфигурации с малым количеством портов USB, но с DVI или D-Sub, а то и с ними обоими.

Фотография MSI Z87 XPOWER, позволяющая оценить высоту компонентов:

Расположение элементов.

Система охлаждения

Система охлаждения материнской платы состоит из четырех радиаторов, три из которых соединены тепловой трубкой в общую конструкцию.

Основная конструкция, состоящая из трех теплорассеивателей, отводит тепло от преобразователя питания процессора, а также от моста PLX PEX8747:

Система очень крупная и увесистая, проблем с температурным режимом при таких размерах возникнуть не должно. Отдельно отмечу, что для снятия радиаторов с материнской платы недостаточно открутить все винты крепления, дополнительно радиатор будет удерживаться проводом питания, идущим от платы:

Он ответственен за подсветку радиатора.

Несмотря на большие размеры системы охлаждения, проблем с равномерностью прижима нет:

Как для преобразователя питания процессора, так и для PLX моста используется термопрокладка средней толщины. Равномерность прижима осуществляется при помощи прижимных пластин, расположенных с обратной стороны платы:

Дополнительной защитой от неравномерного прижима служит и крепление самого крупного радиатора не на две точки, а на три, с винтом в центре конструкции.

За температурный режим набора системной логики переживать не придется, используемого радиатора должно хватить с большим запасом:

Для защиты кристалла от скола по краям предусмотрены резиновые выступы:

Да и само крепление на четыре винта не дает повода усомниться в надежности решения. Термоинтерфейс похож на оный у недавно протестированной Z87-G45 Gaming, такая же высохшая субстанция, которую лучше сразу заменить.

Система питания

Преобразователь питания процессора у материнской платы можно назвать исполинским:

Он построен на базе тридцати двух микросхем International Rectifier IR3550, каждая из которых по отдельности способна выдать до 60 А тока, суммарно получаются весьма дикие цифры.

В качестве ШИМ-контроллера применен International Rectifier IR3563B, для расширения его возможностей используется восемь микросхем IR3599, каждая из которых способна обеспечить работу четырех фаз питания. В общем, пусть и с «учетверителями», но преобразователь питания процессора можно назвать тридцатидвухфазным.

Вопрос лишь в том, нужно ли LGA 1150, да и вообще любой другой материнской плате тридцать две фазы питания? Исходя из документации на микросхемы IR3550, сильное падение КПД у них начинается при нагрузке 5 А и менее, то есть в пересчете на 32-хфазный преобразователь добиться приемлемого КПД можно при нагрузке свыше 160 А, в то время как разогнанный с жидкостным охлаждением Core i7-4770K едва ли даст нагрузку свыше 120 А. То есть, часть преобразователя питания (причем в большинстве случаев – большая часть) платы, скорее всего, не будет использоваться в работе.

Преобразователь питания памяти трехфазный:

В качестве контроллера используется International Rectifier IR3570B, в качестве транзисторов – микросхемы International Rectifier IR3550.

Технические характеристики

Возможности BIOS Setup

UEFI меню материнских плат MSI унифицировано и было подробно рассмотрено в недавнем обзоре MSI Z87-G45 Gaming. Отметим лишь основные различия UEFI меню.

Первое отличие можно обнаружить внизу раздела OC, в списке доступных для изменения напряжений:

По сравнению с Z87-G45 Gaming здесь добавились управление напряжением терминации памяти и настройки по управлению питанием PLX моста.

Таблица с полным перечнем доступных для изменения напряжений:

Следующее различие можно обнаружить в подразделе DigitALL Power:

Здесь по сравнению с Z87-G45 Gaming появились расширенные настройки управления питанием оперативной памяти и системной логики Intel Z87, перечень настроек для преобразователя питания процессора остался прежним.

В остальном, отличий в меню разгона нет, все тот же перечень настроек, все тот же перечень доступных для изменения таймингов и все те же диапазоны изменения настроек.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.

Расположение разъемов для подключения вентиляторов на MSI Z87 XPOWER:

На плате находится семь разъемов для их подключения. Все они полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Разъемы рассредоточены по всей площади платы, к их расположению претензий нет.

Настройки по управлению скоростью вращения крыльчаток содержатся в разделе HARDWARE MONITOR:

Меню предельно простое и удобное: для каждого из вентиляторов можно задать целевые значения минимальной и максимальной температуры процессора, а также уровень скорости, которые будут соответствовать минимальной и максимальной температуре. Динамика изменения скорости вращения при изменении настроек сразу отображается на графике.

Для двух CPU разъемов доступно значение минимальной скорости 12.5 %, для трех System разъемов доступна установка минимальной скорости на 50%. Управление System разъемов можно как привязать к температуре процессора, так и просто зафиксировать скорость вращения на постоянном уровне. В случае с двумя разъемами Optional, доступна только фиксированная скорость вращения, в диапазоне настроек 50%-100%.

Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Поведение платы схоже с тем, что можно было наблюдать у Z87-G45 Gaming, что неудивительно, ведь у материнских плат одинаковый перечень настроек и одинаковая микросхема Multi-IO. В разъемах CPU 1 и CPU 2 диапазон регулировок шире, но при этом у них нет возможности управления 3-pin вентиляторами, которые всегда будут работать на максимальных оборотах. System и Optional разъемы могут регулировать работу 3-pin, но доступен меньший диапазон настроек.

Тестовый стенд

Тестирование MSI Z87 XPOWER проводилось на следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

Перед тем, как перейти непосредственно к результатам разгона, расскажу немного о самом процессе. Выставив изначально все ручные настройки напряжений/частот и привычные для модулей памяти тайминги, я приступил к разгону базовой частоты. Выставил 110 МГц, система перезагрузилась и сбросила настройки, выставил 105 МГц – такая же история. Тут закралась мысль, возможно, что-то делаю не так или материнская плата остро реагирует на какую-либо настройку. Вернул все в Auto, выставив только значение BCLK. Итого, 105 МГц – есть старт, 110 МГц – есть старт, 115 МГц – есть старт. Получалось неплохо, и я решил начать изменение настроек поодиночке.

В итоге с ручными настройками дошел ровно до того, что было выставлено в самом начале, за исключением одного – значения коэффициента CPU Strap. Оказалось, материнская плата не разгоняла частоту DMI/PCI-E, а просто использовала коэффициент 1.25. При дальнейших экспериментах было установлено, что плата в автоматическом режиме меняет значение CPU Strap при разгоне базовой частоты 104.22 -> 104.28 МГц.

По крайней мере, для меня стало открытием, что BCLK должна выставляться независимо от коэффициента CPU Strap, то есть не как на протестированных платах Gigabyte, когда выставляешь базовую частоту 100, коэффициент 1.25 и система стартует с базовой частотой 125 МГц. Здесь же нужная частота просто устанавливается без учета коэффициента, как и на платах ASUS.

Единственное отличие – платы ASUS отдельно показывают устанавливаемое значение частоты DMI/PCI-E, то есть с установкой частот интуитивно не ошибиться. Но здесь все же мой недосмотр с настройками. Видимо, из-за того, что я устанавливал коэффициенты 1.25 и 1.66, не изменяя значения базовой частоты на 125 МГц и 166 МГц, ранее не стартовала MSI Z87-G45 Gaming. С другой стороны, результатов разгона той платы при CPU Strap 1.0 это не оправдывает.

Что ж, с процессом разгона разобрались, пора перейти к рассмотрению результатов. С использованием коэффициента CPU Strap 1.0 материнская плата сохраняла стабильность вплоть до 104.6 МГц:

Конечно, результат далек от лучших, достигнутых с другими системными платами на базе Z87, но в целом диапазона 100-104 МГц достаточно для экспериментов. Тем более что в отличие от Z87-G45 Gaming на разгоне базовой частоты не сказывалась установка высоких частот работы памяти.

Интересно, что в Auto режиме данная базовая частота была бы получена уже при CPU Strap 1.25. Главный вопрос в том, зашиты ли такие установки в материнскую плату или XPOWER просто так подстраивается под возможности разгона процессора? Других экземпляров ЦП/плат у меня нет, возможно, поведение проверит кто-то из читателей. Было бы интересно узнать о результатах.

При использовании CPU Strap 1.25 результат разгона базовой частоты составил 145 МГц:

По сравнению с протестированными ранее платами показатель хоть и не рекордный, но очень даже неплохой.

При использовании CPU Strap 1.66 результат разгона BCLK составил 176.35 МГц:

Материнская плата MSI Z87 XPOWER проходила POST при частотах вплоть до 179 МГц, но стабильности не было.

Разгон оперативной памяти

Для начала проверим работу режимов Load-Line Calibration для напряжения питания памяти:

Какой-либо реакции на изменение настроек плата MSI не показала. Отмечу, что доступны значения 5%, 10%, 15%, 20%, 25%, 30%, 35%, 40%, 45%, 55%, 70%, 85% и 100%, но, как показала практика, в проверке всего перечня настроек нет смысла.

Осталось проверить, для всех ли значений напряжения питания памяти MSI Z87 XPOWER настолько точна:

Замеры производились при помощи мультиметра Mastech MY64. Как видно по приведенным результатам, материнская плата выставляет напряжение питания памяти очень точно, прямо глаз радует.

Комплект G.Skill на MSI Z87 XPOWER заработал на частоте 2636 МГц:

Примерно такой же результат показывают и модели ASUS серии ROG.

Комплект Corsair заработал на частоте 2811 МГц:

Maximus VI Formula с этим же комплектом памяти проходила тест максимум при 2803 МГц. Стоит отметить, что MSI Z87 XPOWER – пока единственная из протестированных плат, которая достигла результата разгона с работоспособным коэффициентом частоты работы памяти Х28, на других материнских платах этот комплект приходилось разгонять с множителем Х26.66.

Разгон процессора

Работа Load-Line Calibration для CPU Input Voltage:

Поведение материнской платы менее логично, чем в случае с Z87-G45 Gaming, ибо на сей раз при переборе режимов работы входное напряжение изменялось не только под нагрузкой, но и в простое. При этом стоит отметить, что среди доступных режимов не оказалось такого, при котором напряжение питания не менялось бы при переходе к нагрузке, в то время как у Z87-G45 Gaming такой режим был. Замеры производились при помощи мультиметра Mastech MY64. Для дальнейших экспериментов был выбран режим работы 85%.

Штатный термоинтерфейс между кристаллом и теплораспределителем был заменен на жидкий металл, да и в качестве системы охлаждения теперь применяется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Ring x45.

Результат разгона, достигнутый с MSI Z87 XPOWER, составил 4809 МГц:

Обычный показатель для стендового процессора.

Используемые напряжения ЦП:

• CPU Input Voltage: 2.26 В;
• CPU Core Voltage: 1.455 В;
• CPU Cache Voltage: 1.35 В.

Помимо теста на разгон было интересно проверить, не привело ли использование 32-хфазного преобразователя питания CPU к снижению КПД, и, соответственно, к увеличению энергопотребления. Для этого были проведены замеры энергопотребления в простое и под нагрузкой для двух режимов работы материнских плат – с включенным динамическим контролем активности фаз и без оного. В качестве ориентира для сравнения выступила рассмотренная ранее MSI Z87-G45 Gaming.

Замер с активным контролем активности фаз питания:

Замер с выключенным контролем активности фаз питания:

Как видно по результатам замеров, в среднем потребление процессора на Z87-G45 Gaming ниже, особенно это касается режима простоя при выключенном контроле активности фаз. Но в целом сильной разницы нет.

Замеры энергопотребления производились с помощью мультиметра Mastech MY64 и 50 А 75 мВ шунта (75ШИП1-50-0.5) в разрыве плюса 8-pin кабеля питания. В качестве нагрузки выступил тест Prime 95 Small FFTs.

Температурный режим материнской платы

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~23-24 градуса по Цельсию.

Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.

В качестве теста для прогрева использовался Prime 95 Small FFTs.

При прохождении стресс-теста радиаторы по сравнению с другими протестированными ранее материнскими платами оказались рекордно холодными, однако проблемы с прохождением все же возникли.

Несмотря на комфортный температурный режим, и отсутствие перегрева как радиаторов, так и текстолита, и пластин с обратной стороны платы, стабильной работы без обдува добиться не удалось. Минут через десять после включения нагрузки появлялся высокочастотный писк, и еще через некоторое время система перезагружалась через старт-стоп.

В итоге, единственное, что осталось сделать – зафиксировать работу системы на видеозаписи:

Встроенный звук

Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Используемый на материнской плате кодек – Realtek ALC1150.

Сравнение с MSI Z87-G45 Gaming:

Результаты плат близки, хотя Z87-G45 Gaming показывает чуть лучшие значения.

Заключение

После тестирования материнской платы остались противоречивые впечатления: с одной стороны, Z87 XPOWER показала хорошие результаты разгона, адекватную реакцию на изменение настроек, и лучшую среди рассмотренных плат работу с оперативной памятью. Впечатляет и забота об удобстве процесса разгона – есть кнопки, позволяющие изменять коэффициент умножения процессора и значение базовой частоты «на лету», есть индикатор POST-кодов, индикатор активности HDD, удобные в работе точки замера напряжений. Как итог, с точки зрения оверклокерских возможностей, к модели MSI нет никаких претензий.

Нет их и с точки зрения мультимедиа-возможностей: на материнской плате присутствует сразу двенадцать портов USB 3.0, есть десять портов SATA 6 Гбит/с, а также разъем mSATA, есть поддержка интерфейсов Wi-Fi/Bluetooth.

Но, с другой стороны, непонятно, зачем производителем выбран форм-фактор XL-ATX, под который еще придется поискать корпус, ведь в подавляющее большинство «системников» такая плата просто не влезет. Непонятно, почему при использовании данного форм-фактора инженеры наделили плату только семью слотами расширения, при доступных для XL-ATX девяти. Да и саму конфигурацию слотов не назвать идеальной, несмотря на то, что она ориентирована на поддержку 4-way SLI и CrossFireX связок.

Помимо этого можно отметить отсутствующий функционал по управлению оборотами 3-pin вентиляторов в разъемах CPU1 и CPU2, у конкурирующих системных плат ASUS такой проблемы нет. Еще одной проблемой стал температурный стресс-тест, который материнская плата не смогла пройти, несмотря на видимое отсутствие перегрева элементов.

Плюсы:

• Наличие индикатора POST-кодов и кнопок включения/перезагрузки системы;
• Наличие возможности разгона «на лету», как для коэффициента умножения процессора, так и для базовой частоты;
• Наличие удобной колодки для замера напряжений;
• Десять USB портов на I/O панели;
• Наличие модуля Wi-Fi / Bluetooth;
• Встроенный звук с усилителем для наушников;
• Предсказуемость материнской платы при разгоне, хорошие возможности разгона процессора;
• Хорошая работа с оперативной памятью, а также высокая точность в установке напряжения питания памяти;
• Богатый комплект поставки.

Минусы:

• Высокая стоимость;
• Плата не смогла пройти температурный стресс-тест, несмотря на отсутствие перегрева – сначала появлялся высокочастотный писк, далее она уходила в перезагрузку;
• Использование форм-фактора XL-ATX.

Страница материнской платы MSI Z87 XPOWER на официальном сайте производителя:

• Глобальное зеркало;
• Русскоязычное зеркало.

Выражаем благодарность:

• Компании MSI за предоставленную на тестирование материнскую плату MSI Z87 XPOWER.
