Гибридный накопитель – это понятие давно уже не ново для продвинутого пользователя. Устройства, сочетающие магнитные пластины («блины») и флеш-память, появились на розничном рынке больше семи лет назад – в первой половине 2007 года.
Но что подразумевается под словосочетанием «гибридный накопитель»? Это обычный HDD на магнитных блинах и небольшой объем флеш-памяти. Например, Samsung SpinPoint MH80 объемом 120 Гбайт снабжался всего лишь 256 мегабайтами SLC NAND. Другими словами, флеш-памяти отводилась роль простого кэша приложений: микропрограмма диска определяла наиболее часто эксплуатируемые сектора и перемещала их в микросхемы SLC.
Небольшой объем такого кэша приводил к тому, что особой пользы от него и не было. В современные SSHD (так называются гибридные накопители) устанавливается уже до 16 Гбайт флеш-памяти, что уже значительно лучше. Но минусы таких устройств известны: даже объемный кэш – это всего лишь кэш, и все, что в него не поместилось, так и остается «лежать» в более медленной области. Установка нового программного обеспечения, запуск редко запускаемых приложений и – «привет, старый добрый HDD!».
Компания Western Digital решила попробовать пойти несколько иным путем, причем взяла решение, лежащее, в принципе, на поверхности: объединить в рамках одного устройства классический жесткий диск на магнитных блинах и стандартный накопитель на флеш-памяти. В итоге можно получить и большой объем для хранения данных, и довольно быстрый, но не слишком большой объем для хранения оперативно эксплуатируемых данных. При этом пользователи сами будут решать, что нужно запускать быстро, а что – можно и не спеша.
Итогом подобного решения стало появление нового накопителя WD Black2 : 1 Тбайт на магнитных пластинах и 120 Гбайт на флеш-памяти.
Новинка поставляется в большой стильной коробке черного цвета.
Причем это лишь съемный чехол. Внутри – еще одна картонная коробка, тоже черного цвета. Откидная картонная крышка держится на магнитной защелке.
Остается впечатление качественного и добротного товара. Подобным образом обычно упаковывается качественный алкоголь многолетней выдержки (не White Horse, а более приличные напитки). Под крышкой лежит толстая книжица-инструкция.
И на этом отменный стиль упаковки, увы, закачивается.
Под инструкцией обнаруживаются вставки из простого прозрачного пластика, в которые уложен сам накопитель (дополнительно упакованный в антистатический пакет) и скромная комплектация, состоящая из дополнительного USB-устройства и адаптера USB-SATA.
Можно было бы положить хотя бы SATA-шлейф… USB-устройство достаточно забавно: это флеш-накопитель с функцией автозапуска, срабатывающей даже если автозапуск в операционной системе отключен. Запускается скрипт, который запускает интернет-браузер, установленный в системе по умолчанию, и открывает веб-сайт компании Western Digital на странице WD Black2. Вот так вот просто и незатейливо.
Сам накопитель выполнен в формате 2.5" с толщиной корпуса 9.5 мм и своим внешним исполнением очень похож на стандартный «твердотельник».
Однако это лишь до тех пор, пока не обращаешь внимание на его тыльную сторону:
Сразу становится очевидно наличие «блинов».
Несмотря на то, что внешне корпус напоминает привычный SSD, на самом деле это совсем не так. Верхняя крышка даже не металлическая… но, обо всем по порядку.
Устройство можно разобрать, для этого потребуется шестигранный ключик (S2 T5), при помощи которого необходимо открутить семь винтов (четыре со стороны нижней панели корпуса).
И три – со стороны крышки.
Заметим, что разборка приводит к аннулированию гарантии на устройство.
Помимо шестигранника для вскрытия необходимо наличие прямых рук и хороших нервов: верхняя крышка не только прикручена винтами, но еще и приклеена двусторонней липкой лентой.
Малейшая неаккуратность в движениях или приложенное неправильно усилие и можно получить сломанную крышку. Тем более что она не металлическая – это текстолит, покрытый толстым слоем лака.
Поверхность платы над HDD-банкой пуста, все компоненты SSD-части расположены там же, где и электронная часть HDD.
Судя по наклейке, перед нами серийно производимый твердотельный накопитель. Благодаря ей можно выяснить версию микропрограммы, зашитой в устройство, и наименование контроллера.
Впрочем, такая возможность есть и без этого. Перед нами приобретающий в последнее время все большую популярность микроконтроллер JMicron JMF667H. Он обладает весьма хорошими эксплуатационными характеристиками, особенно касаемо работы с мелкоблочной нагрузкой (в составе обычных SSD на подобном типе нагрузки JMF667H может соревноваться даже с таким флагманом, как Samsung 840 Pro). В качестве буферной памяти контроллера используется микросхема DDR3 производства Nanya объемом 128 Мбайт.
Маркировка микросхем NAND-памяти мне незнакома, но ее уже доводилось наблюдать на целом ряде различных SSD, (например, ADATA Premier Pro SP600 128 Гбайт). Под подобной маркировкой, как правило, скрывается память Micron. В пользу этой версии говорит и та скупая информация, что приводится самой Western Digital: «WD Black2 features innovative 20nm NAND flash processes with remarkable power efficiency that are poised to redefine what is possible in the storage industry». 20 нм флеш-память производят пока что только Intel и Micron. А заявленные скоростные характеристики записи (до 140 Мбайт/с) соответствуют платформе на базе 20 нм кристаллов MLC NAND объемом 128 Гбит. Массовым производством таковых пока что владеет только Micron.
Теперь рассмотрим остальную аппаратную начинку, которая умещается на заметно более компактной плате. С тыльной стороны платы, которая повернута к несущей части накопителя, расположился контроллер Marvell 88SM9642-NMD2.
Именно он обеспечивает роль микросхемы-сплиттера, объединяющей на одном SATA-интерфейсе HDD- и SSD-части WD Black2. Этот контроллер работает прозрачно для команд интерфейса, поэтому не возникает проблем ни с выполнением Secure Erase, ни с TRIM. А это значит, что функционировать SSD-часть будет корректно.
Другое дело, что Marvell 88SM9642-NMD2 не совсем хорошо работает с отображением SMART и лично для меня осталось непонятно, откуда берутся значения параметров, отображаемые в диагностических программах. Возможно, они относятся именно к HDD-части накопителя, поскольку, как можно видеть, в SSD-части используется микропрограмма версии F131019a (которая, кстати, обособленная и к HDD-части не относится), тогда как диагностические программы сообщают о версии 01.01A01.
Заметим, что может попадаться не только Marvell 88SM9642-NMD2, но и Marvell 88I9446-BRL2. Впрочем, для конечного пользователя особой разницы нет.
Под термоинтерфейсом красного цвета скрыта микросхема буферной памяти контроллера диска, с другой стороны платы еще одна такая же под наклейкой, общий объем микросхем составляет 16 Мбайт. Микросхема Winbond 25Q16CLV1G хранит микропрограмму контроллера (еще раз подчеркнем, что она обособленная и к SSD-части не относится – там своя микропрограмма).
А микросхема WD REDFIN – собственно, сам микроконтроллер HDD-части героя обзора.
Несущей конструкцией накопителя является герметичная банка (которую точно разбирать не стоит).
Толщина корпуса банки – 7 мм. Внутри скрываются два «блина» объемом 500 Гбайт каждый, со скоростью 5400 оборотов в минуту – совершенно стандартная начинка.
Очень неприятным ограничением будет система, по которой работает рассматриваемый WD Black2: он очень зависим от программной части. Сразу после подключения доступна лишь SSD-часть накопителя:
Для доступа к ней нет нужды устанавливать какие-либо драйвера. Также можно устанавливать операционную систему и пользоваться устройством как обычным SSD.
А вот с Linux ситуация обстоит немного интереснее: иногда определяется и HDD-часть.
Но определяется не всегда, так что эксплуатировать ее будет несколько затруднительно, а вот проблем с SSD-частью не наблюдается. В том числе, можно устанавливать и операционную систему.
Фактически перед нами полу-программное решение, для корректной работы которого необходимым условием является наличие на компьютере установленной операционной системы семейства Windows (Vista, 7, 8, 8.1 как 32-, так и 64-битных версий, а также допустима эксплуатация 32-битной версии Windows XP) и специальной программы-драйвера.
Для активации доступа к HDD-части накопителя нужно загрузить с сайта WD и установить специальную бесплатную программу WD Black2 Dual Drive. Она обладает многоязыковым интерфейсом, сам процесс взаимодействия незатейлив: от пользователя требуется лишь выбрать наиболее удобный для себя язык, потом нажать «установить» и затем все время нажимать «далее» и «приступить».
В дальнейшем программа никак не выдает свое присутствие в системе: в меню «Пуск» не появляется каких-либо значков и программных групп, ничего не «болтается» в автозагрузке. Программу можно лишь удалить через «Установку и удаление программ», при этом присутствует «защита от дурака»:
Пока пользователь не очистит раздел и самостоятельно не удалит раздел через системную консоль «Управление дисками и разделами» (diskmgmt.msc), программа не позволит удаление.

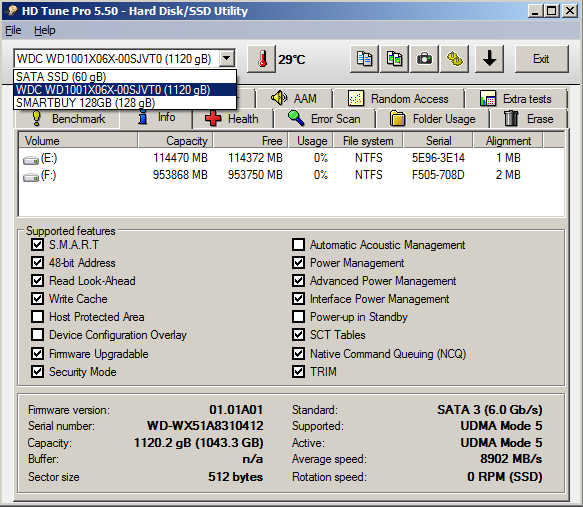

Надо отметить, что Windows тоже не избавлена от удовольствия помучать пользователя:
В этой среде накопитель тоже может иногда определиться как устройство объемом 1120 (1043) Гбайт.
Но, как правило, все же определение происходит корректно:
Непонятно, к чему относятся показатели SMART, во всяком случае, версия микропрограммы точно не относится к SSD-части. Мониторинг температуры рабочий и, судя по всему, отображается общая температура устройства.
Команда TRIM, в том числе, при установленной программе WD Black2 Dual Drive доходит до SSD-части накопителя:
Приступим к практическому тестированию.
С самого начала было решено подвергнуть накопитель особо жесткому способу теста. Для этого мною была взята Windows-версия утилиты dd и с ее помощью был перезаписан весь объем HDD-части WD Black2 путем создания одного большого файла, заполненного случайными данными.
Тест довольно жесткий, особенно в плане стабильности работы устройства, но в результате него выяснилось следующее:
Разметим объем устройства следующим образом: создадим раздел в начале накопителя размером 10 Гбайт и с помощью dd еще раз создадим файл, заполненный случайными данными. Файл размером 10 160 мегабайт создавался в течение 100 минут, что составляет примерно 170 Мбайт/с.
WD Black2 комплектуется специальным кабелем, позволяющим подключить любой накопитель форм-фактора 2.5" к USB-порту.
С ним обнаружился неприятный сюрприз: кабель не отличается хорошей совместимостью. Возможно, это мне так повезло, но из трех опробованных твердотельных накопителей Kingston (SandForce SF2281) не опознался ни один.
Но не возникло проблем с SanDisk X110 128 Гбайт (Marvell 88SS9175), ADATA Premier Pro S600 128 Гбайт (новая версия на JMF667H) и HDD Toshiba MQ01ABD050 500 Гбайт – все эти накопители опознались и заработали нормально.
Контроллер внутри этого кабеля работает прозрачно и доступен функционал SMART.
После некоторых размышлений, в качестве сравнительного накопителя мною был взят Western Digital Red (WD40EFRX) объемом 4 Тбайта и ценой примерно в 6700 рублей. Больший объем (а фактически уже предельный, ибо HDD большего объема на рынке нет) при меньшей, чем у героя нашего обзора, цене. Существует Western Digital Green 4 Тбайт, но экономия в цене не слишком значительна (около пятисот рублей). Можно было бы взять жесткий диск Western Digital Black 4 Тбайт, но цена в почти 9 тысяч рублей за такой объем была сочтена несколько избыточной.
Для сравнительного тестирования SSD-части WD Black2 были отобраны три классических твердотельных накопителя аналогичного объема:
Тестирование накопителей проходило в составе следующей конфигурации:
Программное обеспечение
Глобальные настройки операционной системы:
В качестве тестового программного обеспечения используются:
Операции с реальными файлами (все операции – в пределах тестируемого носителя):
Для удобства замеров первые четыре операции осуществлялись с помощью утилиты TeraCopy версии 2.27, выдающей статистические данные по окончании процесса операции с файлами.
Данный бенчмарк включает набор специализированных тестов дисковой подсистемы, воспроизводящих реальные ситуации при работе различных приложений. Каждый тест – это своего рода сценарий-трасса работы конкретного приложения, причем воспроизведена не «тупо» нагрузка, а реальная схема работы, когда приложение обрабатывает данные, затем пишет их на диск, считывает что-то другое, необходимое для работы, обрабатывает, прекратив любые операции с носителем, а потом снова начинает действия по чтению/записи.
Итогом такого тестирования является общий индекс производительности, высчитываемый по достаточно непростой формуле, и конкретные показатели скорости в мегабайтах в секунду. Необходимо помнить, что численные показатели учитывают и вышеуказанные паузы, поэтому итоговое значение в мегабайтах в секунду будет небольшим в численном выражении.
ScoreДанный бенчмарк позволяет увидеть скорость операций с файлами внутри одного носителя. Использовалась версия 1.7.4739.38088.
ISOЭто уже больше синтетический бенчмарк, который полезен тем, что позволяет проводить тестирование в двух режимах. Первый – хорошо поддающийся компрессии поток однотипных данных, второй – поток случайных, практически не поддающийся сжатию. Соответственно, итоговый результат в обоих случаях будет очень близок к максимально возможным показателям тестируемого носителя. Однако будет использован только один режим – тестирование набором случайных данных.
Последовательное чтение, Мбайт/сЭтот программный пакет по специальным сценариям имитирует реальные пользовательские действия. И хотя он в данном (штатном) наборе сценариев больше ориентирован на тесты сетевых накопителей, его используют и для тестирования локальных накопителей.
Необходимо отметить, что ряд тестов «двунаправленные»: одновременно идет и чтение, и запись на диск. Полученные при этом скоростные показатели суммируются.
HD Video Playback, Мбайт/сДовольно важным атрибутом быстродействия является время доступа к данным. Стоит понимать, что современные SSD накопители в этом плане достигли уже таких значений, что этот вопрос будет носить скорее академический интерес. Среднее время доступа при операциях чтения и записи было получено в результате тестирования AS SSD Benchmark версии 1.7.4739.38088.

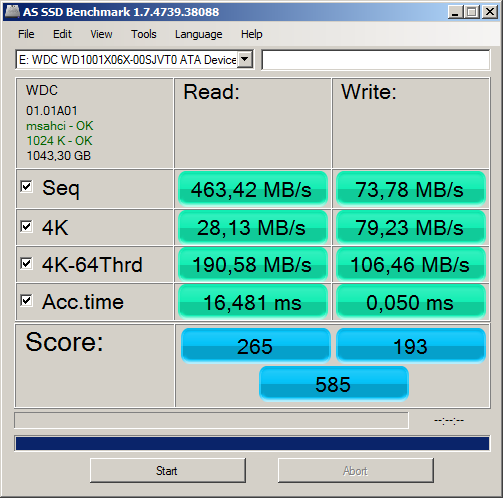

Но с тестированием этого параметра на WD Black2 возникла проблема. AS SSD видит два разных накопителя и большинство тестов выполняет нормально, однако тест на время доступа в операциях чтения явно выполняется на HDD-части, даже если пытаться тестировать SSD-часть.

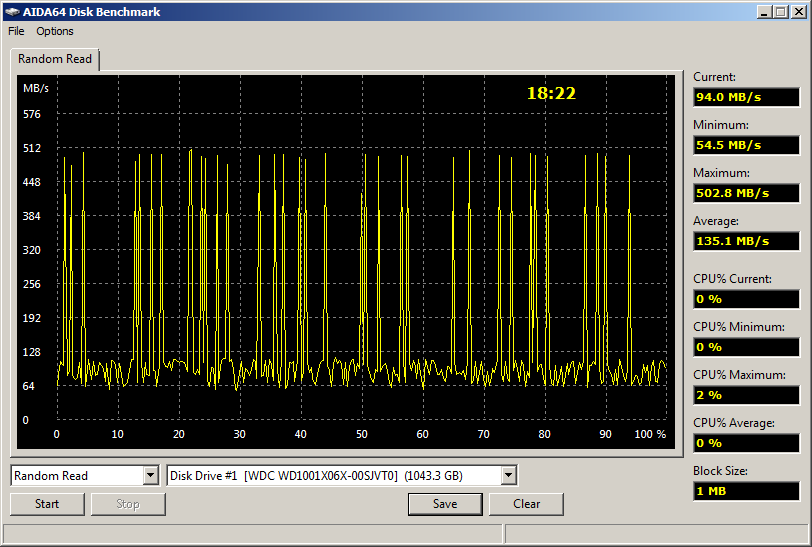

AIDA64 (в том числе последней тестовой версии 4.30. 2925 Beta) видит накопитель как единое целое, результаты тестов неадекватны:

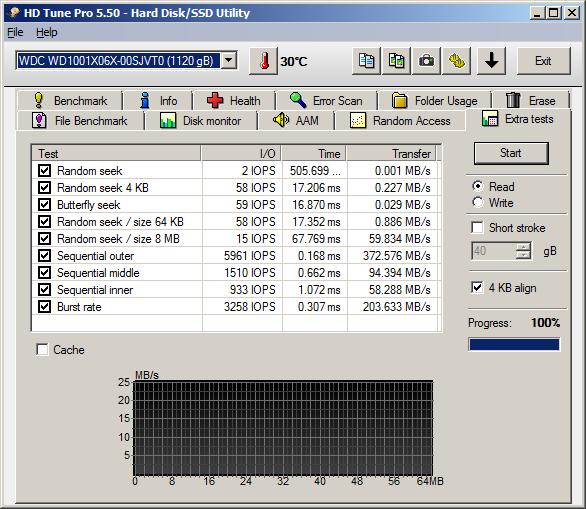

HDTune последней на момент написания материала версии 5.50 тоже считает устройство единым.
Результаты тестов представляют собой мешанину показателей SSD- и HDD-частей:
Поэтому на графиках не указано время доступа для SSD-части нашего подопытного.

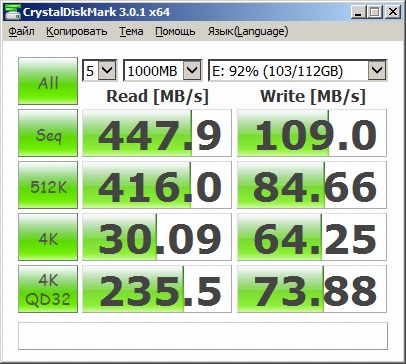

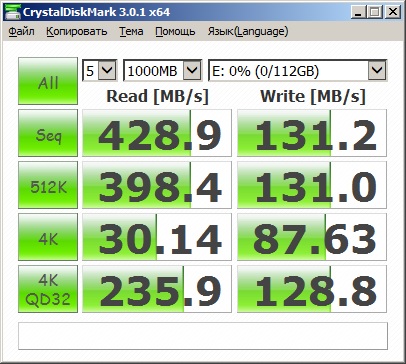

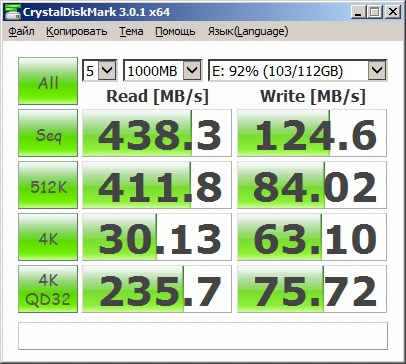

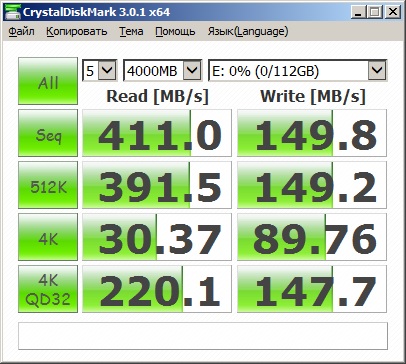

Случайное чтение, мсС помощью CrystalDiskMark (64bit) 3.0.1 в режиме случайных данных производится замер производительности четыре раза:
Можно сделать интересное наблюдение: похоже, JMicron начала решать проблему с потерей скоростных характеристик записи на заполненном накопителе (вспомним, например, Silicon Power S50). Заметно, что хотя скоростные характеристики и проседают, здесь ограничителем становится сама флеш-память: всего восемь кристаллов далеко не самой быстрой памяти Micron. Даже наблюдается некоторый рост скоростей линейного чтения и чтения блоками 512 Кбайт.
| Параметр | WD Black2 |
| Объем, Гбайт | 120 (SSD) + 1 000 (HDD) |
| Технический код модели | WD1001X06XDTL |
| Форм-фактор, дюймы | 2.5" |
| Интерфейс подключения | SATA 6 Гбит/с |
| Устройство хранения | HDD: WD Slim 5400 rpm 16 Мбайт Cache SSD: JMicron JMF667H + 20 нм MLC SyncNAND |
| Заявленная производителем максимальная скорость чтения, Мбайт/с |
350 |
| Заявленная производителем максимальная скорость записи, Мбайт/с |
140 |
| Заявленная производителем максимальная скорость записи, IOPS |
35 000 |
| Гарантия производителя, лет | 5 |
WD Black2 представляет собой довольно интересное техническое решение. Не без мелких недостатков, но история знает слишком мало случаев, когда новый продукт появлялся на свет, не сопровождаясь какими-либо недоработками.
В обычном ПК проще установить традиционные HDD и SSD аналогичного объема, не озадачиваясь никакими драйверами. Да и дешевле: связка из WD Black 1 Тбайт и SmartBuy Ignition 2 120 Гбайт обойдется приблизительно в 6000 рублей против одиночного WD Black2, за который просят примерно 9000 рублей (по московским ценам). При этом уровень быстродействия в целом будет даже выше.
Свободному применению в ноутбуках и прочих мобильных устройствах препятствует толщина корпуса 9.5 мм – с такими габаритами модель WD поместится не везде. К тому же, существуют специальные адаптеры, благодаря которым можно снять оптический (DVD/CD) привод и переставить туда HDD, а в его посадочное место установить новехонький SSD.
Но в определенных случаях WD Black2 может оказаться спасением: например, когда в ноутбуке необходимо наличие этого самого оптического привода. Возиться с проводами, подключая привод по USB? Сомнительное удовольствие, особенно учитывая, что такая связка работоспособна далеко не во всех приложениях. Хотя это уже, скорее, к полу- и просто профессиональному применению. Тут цена играет уже вторичную роль.
Впрочем, цена наверняка обусловлена еще и новизной устройства и его эксклюзивностью: аналогов WD Black2 на рынке пока особенно не наблюдается.
