Немецкая компания Nanoxia в России известна не так широко, как хотелось бы, несмотря на все большее распространение ее моделей. Тем не менее, выпускаемая под этим брендом продукция пользуется большой популярностью среди оверклокеров остального мира.
Корпус Nanoxia Deep Silence 2, вышедший в ноябре 2012 года, это обновленная версия рассмотренного ранее Deep Silence 1, который относится к тихим решениям.
По сравнению с первой моделью изменился как дизайн, так и внутреннее убранство. При этом, как ни странно, Deep Silence 2 очень похож на уже протестированный Define R4 шведской компании Fractal Design.
Пора переходить к рассмотрению героя обзора. Как обычно, первым делом начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Nanoxia Deep Silence 2 упакован в коробку средних размеров, ее габариты составляют: 54 x 29 x 65 см (Д x Ш x В). Масса брутто ~13 кг. Оформлена упаковка очень красиво. На глянцевой поверхности присутствует множество красочных тонов, она наводнена фотографиями и различной информацией.
Изображение корпуса можно видеть на лицевой стороне коробки, почти во весь ее размер. Здесь же кратко представлены основные конструктивные особенности продукта.
Обратная сторона несет на себе шесть красочных иллюстраций, где более подробно разобраны фишки модели Nanoxia.
Боковины идентичны, на них представлены спецификации корпуса на нескольких языках (русский язык отсутствует), а также помечена цветовая вариация, которых целых четыре. Не обошлось без традиционных ручек-отверстий для переноски в верхней части.
Внутри коробки корпус стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами. Расположен он фронтальной панелью вверх.
Руководство пользователя находится в одном из углублений демпфера, аксессуары же разместились внутри корпуса в черной картонной коробочке, в одном из отсеков для HDD.
Комплект поставки содержит все необходимые приспособления для сборки компьютера; выделяются удлинитель провода питания процессора, заглушка для 3.5-дюймового устройства в 5.25-дюймовый отсек и глухие заглушки для отверстий прокладки шлангов СЖО.
И хотя в руководстве пользователя русский язык отсутствует, оно очень информативное. Выполненная в виде толстой книжечки инструкция изобилует различными описаниями с приведением множества цветных фотографий.
В комплект поставки Deep Silence 2 входит:
Deep Silence 2 выпускается на рынок в четырех цветовых вариациях, отличаются они только цветом фронтальной панели (кроме варианта White). Так, модели Black, Silver и Anthracite выполнены в черном исполнении, цвета их фронтальных панелей соответственно черный, серебристый и серый. В случае с версией White применен глянцевый снежно-белый цвет. Именно она и попала на тестирование.
Тип корпуса – «средняя башня» (Midi Tower), габариты: 207 мм в ширину, 468 мм в высоту и 588 мм в глубину. Масса нетто – 10.96 кг.
Продукт Nanoxia смотрится небольшим по высоте, но он в меру широк, а наиболее выделяется его глубина. Последнее означает, что внутри можно разместить длинный графический адаптер и высокий процессорный охладитель. Кроме того, корпус может похвастать поддержкой материнских плат форм-фактора E-ATX.
Его дизайн продолжает строгую классическую традицию, которая была задана первой версией. Все те же ровные линии и прямые углы.
Материал изготовления – холоднокатаная сталь SECC толщиной 0.7 мм. В конструкции присутствует пластик – из него выполнена фронтальная часть.

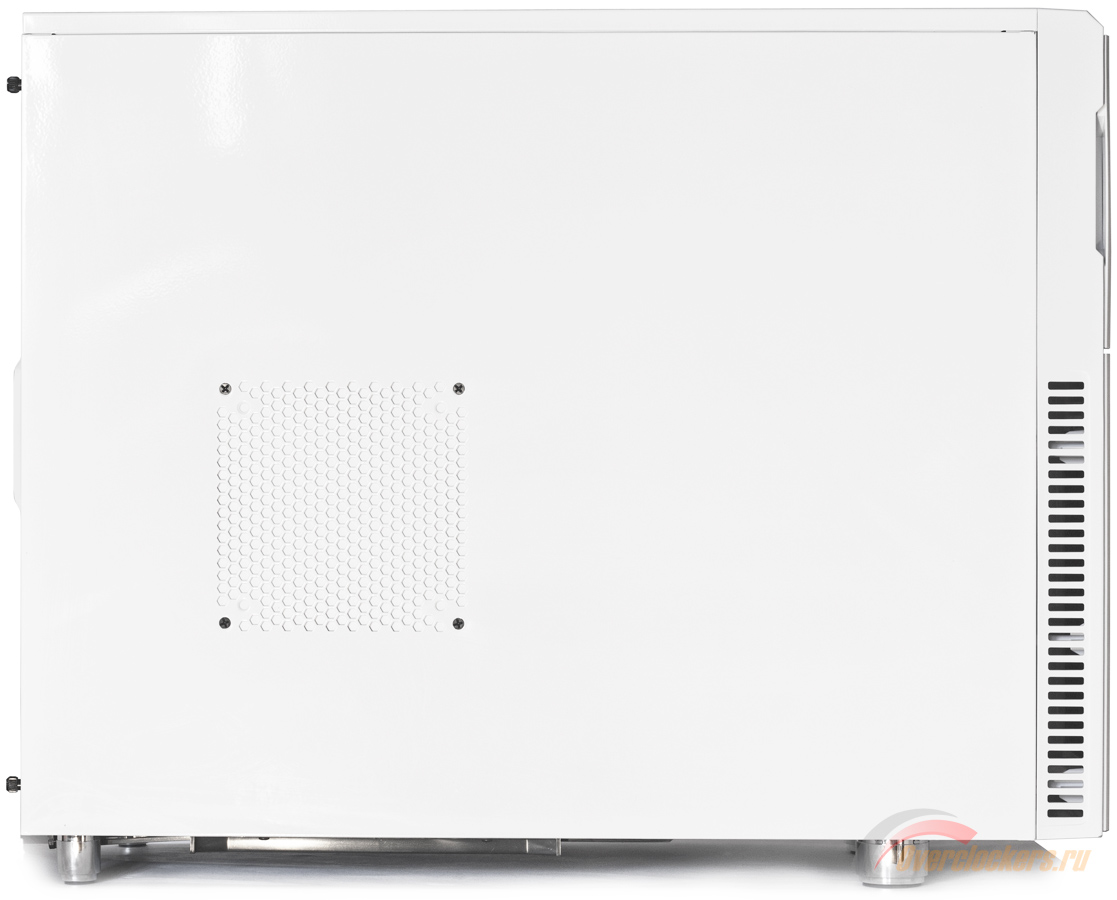

Левая боковина оборудована вентиляционной решеткой в районе видеокарты, которая изначально закрыта съемной пластиковой заглушкой с применением поролонового шумоизоляционного материала толщиной 12 мм, с внутренней ее стороны. Схожий подход используется в линейке тихих корпусов шведской компании Fractal Design. Впрочем, Nanoxia Deep Silence 2 в целом очень напоминает продукцию данной компании.
Правая боковая панель выполнена аналогично, за исключением вентиляционной решетки, она полностью закрытая.
Для снятия дверки требуется открутить сзади с торца два винта с накатанной головкой и сдвинуть панель чуть назад. Устанавливается она аналогично в обратном порядке.

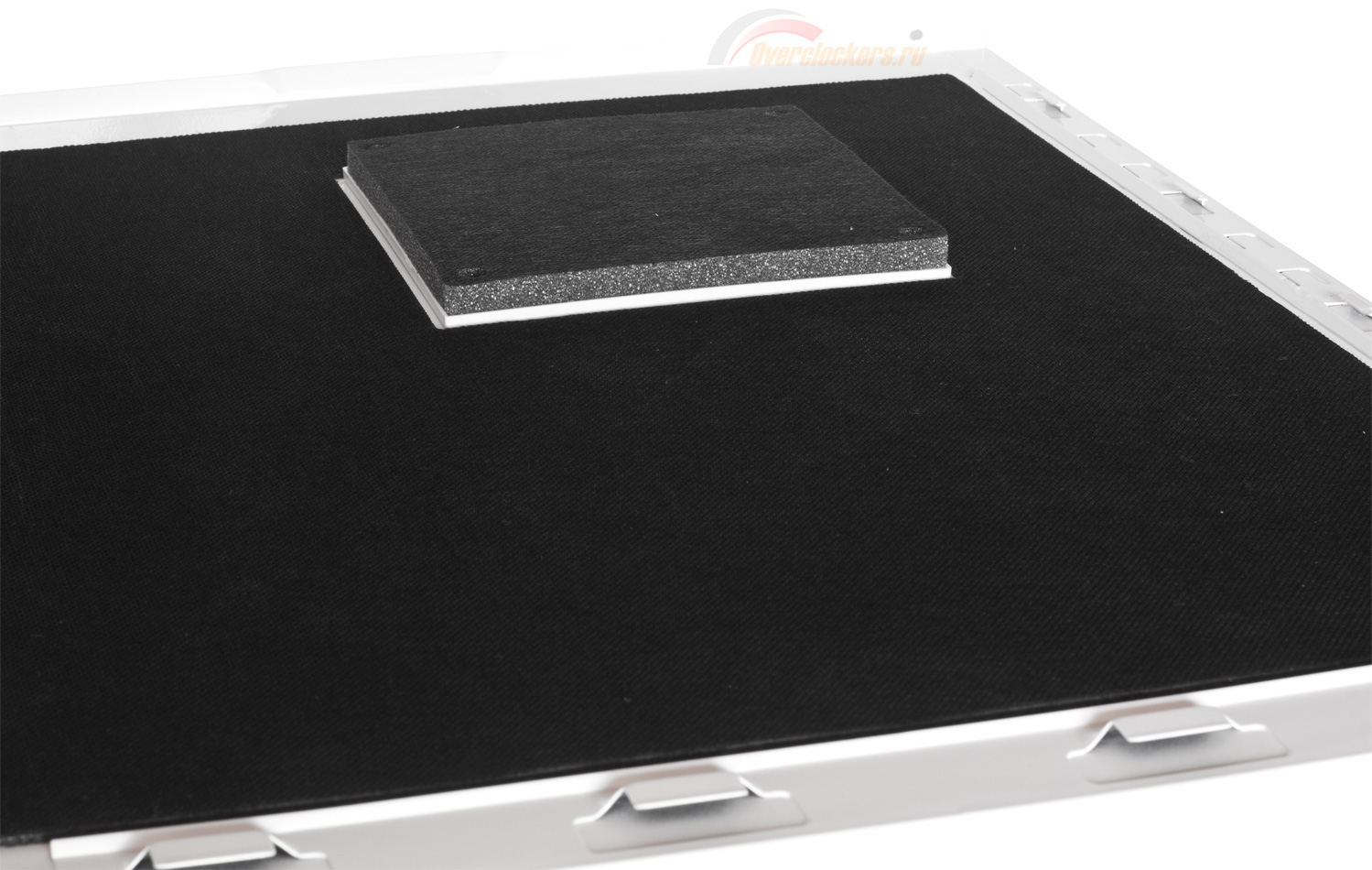

Одна из главных особенностей данного продукта – применение в конструкции шумопоглощающего материала на битумной основе (используется в автомобилях) толщиной ~2.5 мм, оклеенного слоем тряпицы. Им оборудованы боковины изнутри.

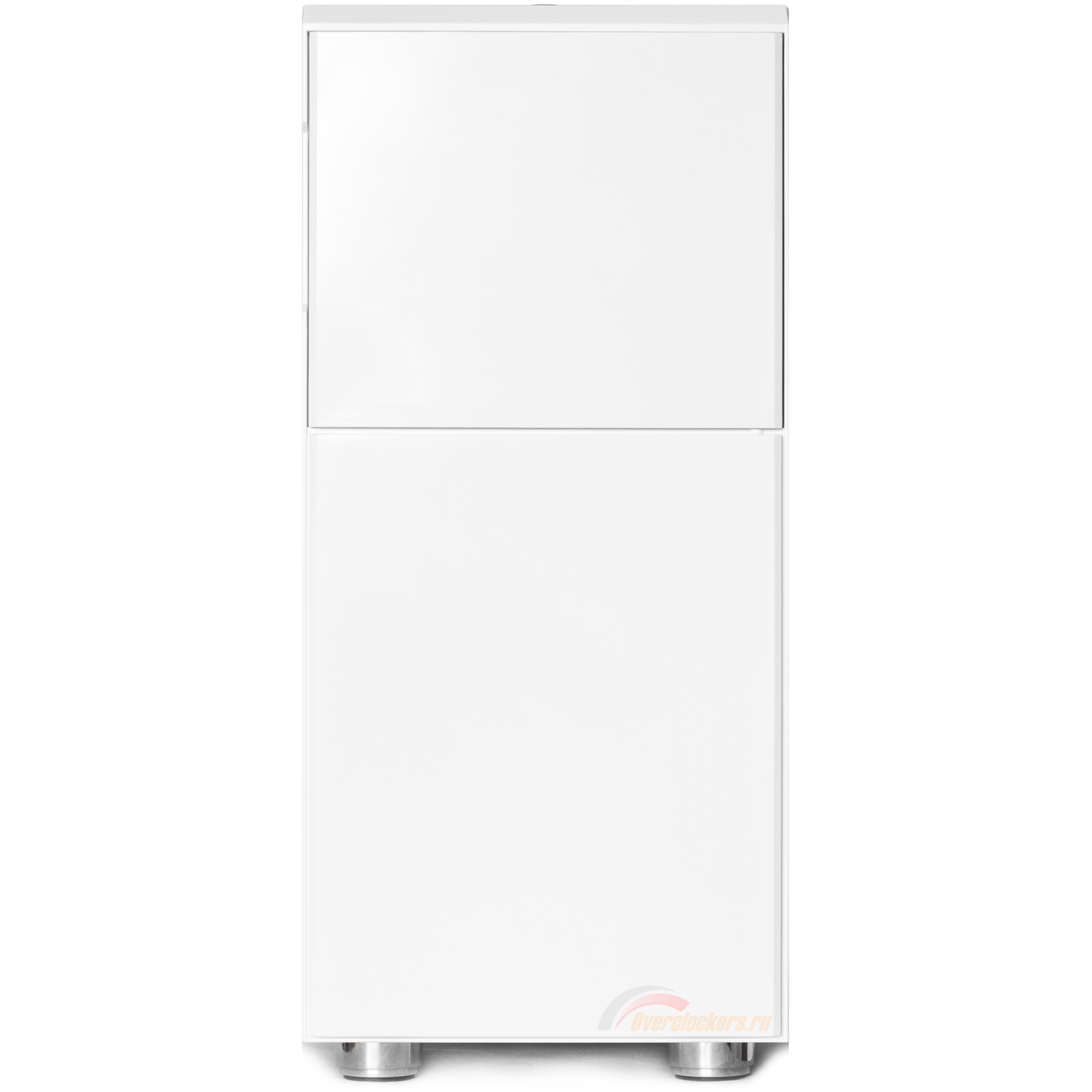

Фронтальная часть Deep Silence 2 выполнена из пластика и выглядит довольно стильно. В первую очередь за счет декоративной отделки под анодированный алюминий. Хотя на самом деле это накладка из пластика.

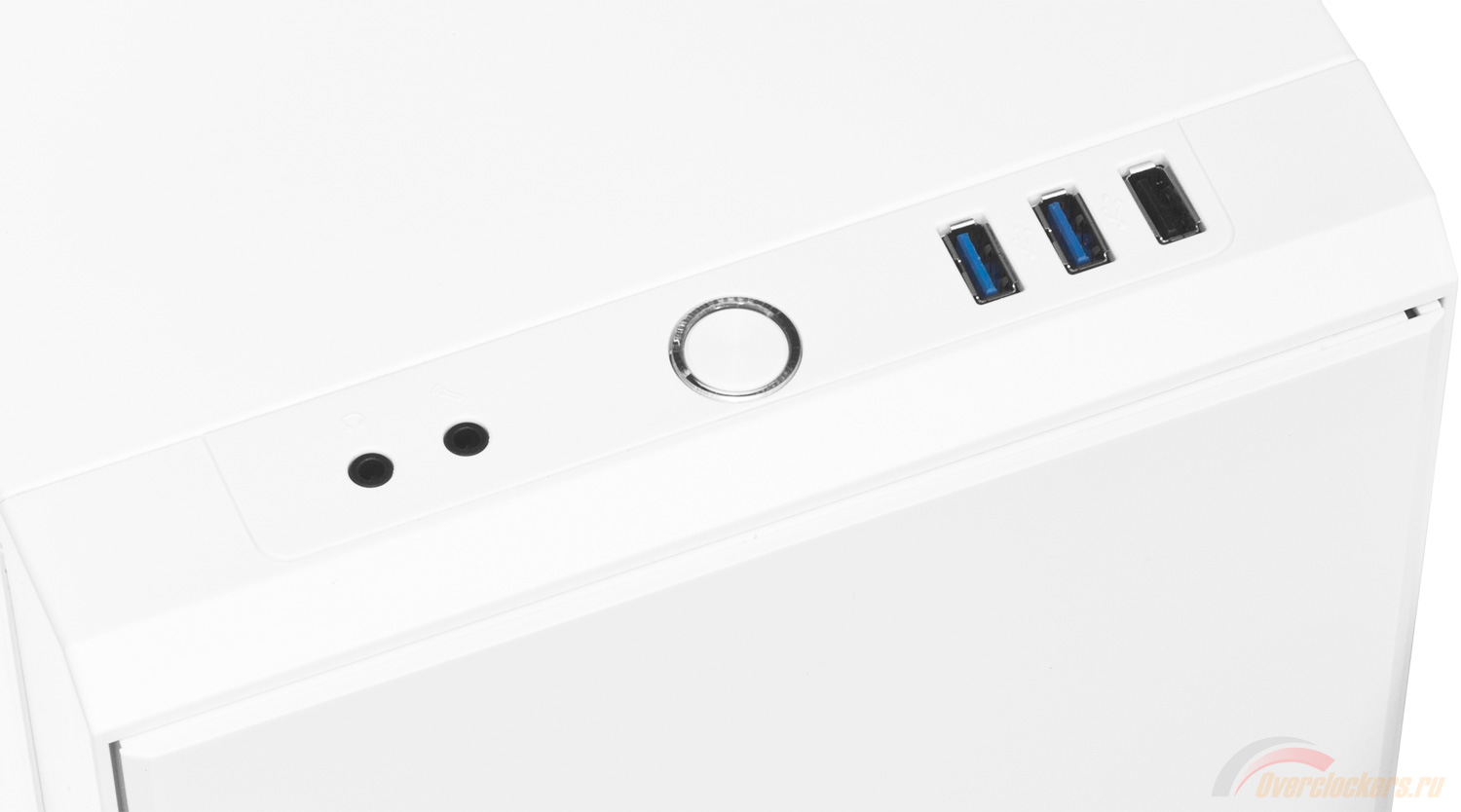

Органы управления вынесены в переднюю часть верхней панели. Кнопка включения разместилась по центру, вокруг нее акриловая вставка, испускающая зеленое свечение во время работы ПК, а из интерфейсов присутствуют два порта USB 3.0 (подключаются к материнской плате посредством внутреннего USB 3.0 разъема) и один порт USB 2.0, а также пара аудиопортов, с поддержкой стандартов HDA и AC’97.
Чуть менее половины верхней части фронтальной панели занимает откидывающаяся вправо дверца, оборудованная с внутренней стороны «шумкой» (используется поролон). Опцию перевесить дверку на левую сторону производитель не предусмотрел.
За ней скрываются три 5.25-дюймовых отсека, закрытые быстросъемными заглушками на защелках, на основе мелкоячеистой металлической сетки, оборудованные изнутри поролоном. Слева от отсеков расположилась кнопка перезагрузки, под отсеками – два тумблера штатного реобаса, при помощи которых можно раздельно регулировать скорость вращения нескольких вентиляторов.

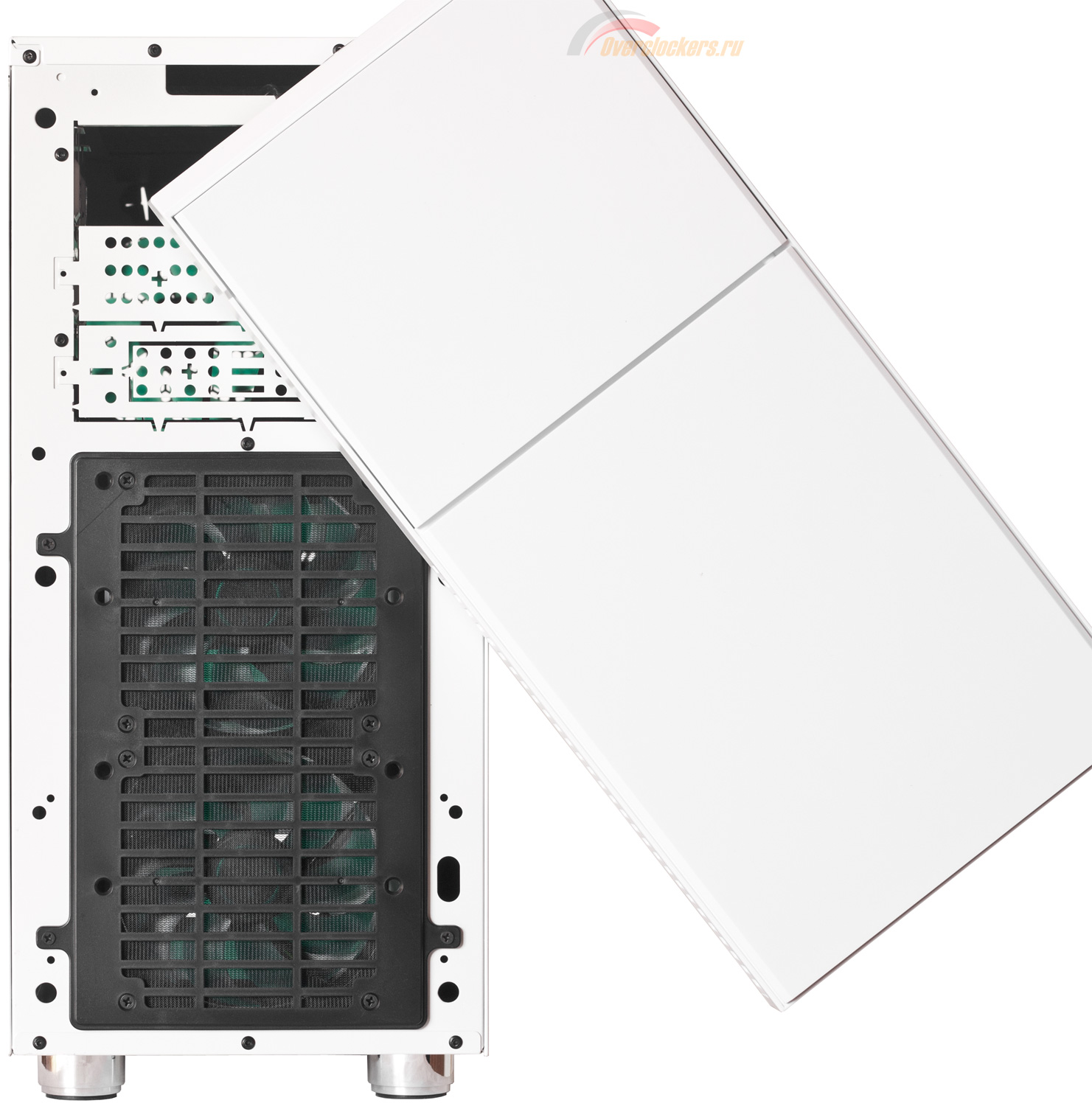

Остальная часть панели отличается цельной конструкцией, с наклеенным изнутри поролоном. Возможность что-либо открывать здесь отсутствует. В Deep Silence 1 в этом месте располагалась откидывающаяся дверца, за которой находились два вентилятора и съемный противопылевой фильтр. Чтобы во второй версии добраться до него, разработчики предусмотрели возможность полного снятия панели. Для этого ее необходимо потянуть за нижнюю часть.
Однако полностью отсоединить панель не удастся, поскольку в верхней части к ней подведены провода. Нельзя сказать, что это удобно, к тому же сам фильтр «сидит» на шасси на четырех винтах. Вентиляторы прикручены шурупами с внешней стороны фильтра.

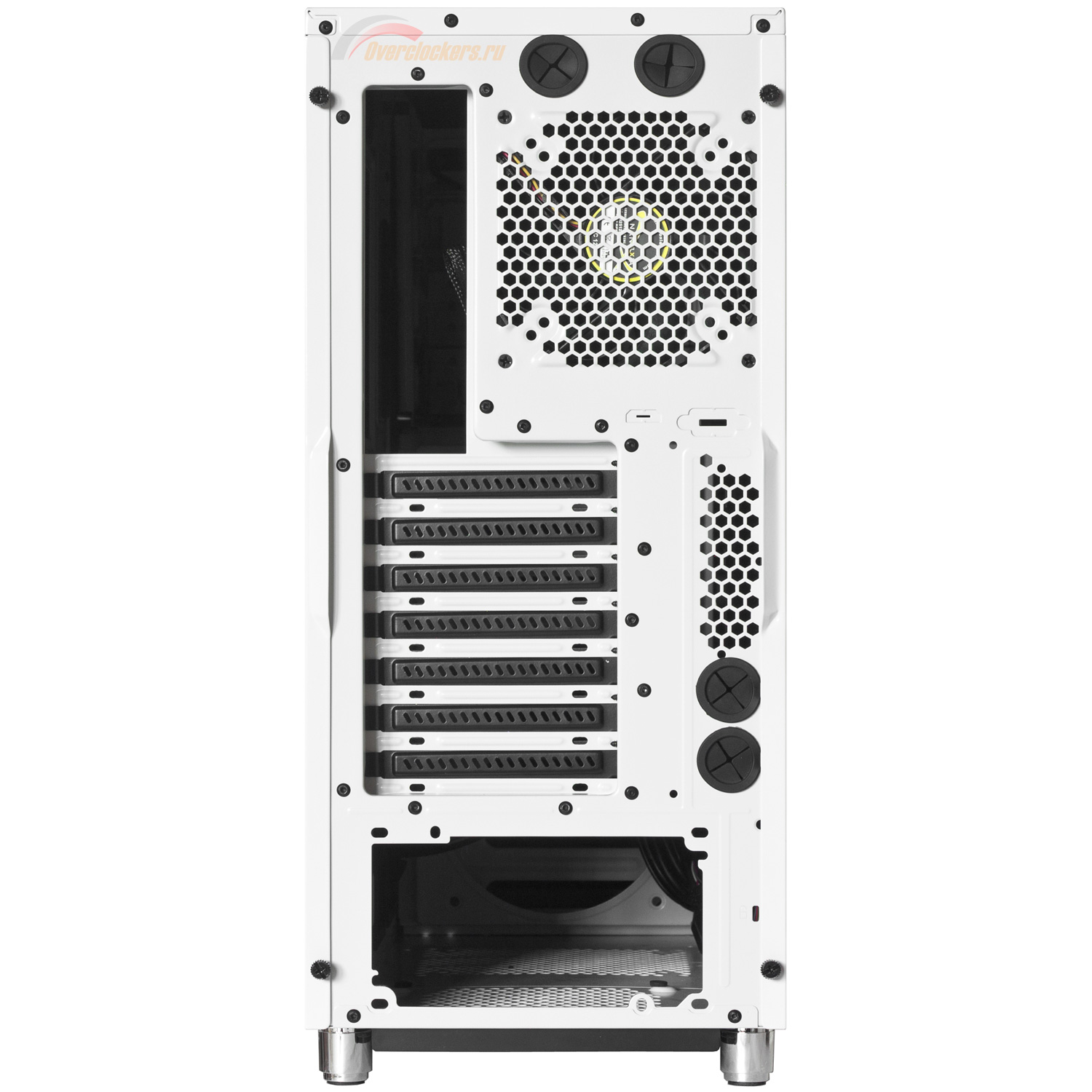

Тыловая часть Nanoxia Deep Silence 2 скомпонована стандартно для корпусов с нижним расположением блока питания: внизу – отсек для БП, сверху – место для вентилятора и вырез под I/O-заглушку системной платы. Слотов для устройств расширения здесь стандартное количество – семь штук, они закрыты съемными вентилируемыми заглушками.
Из особенностей модели Nanoxia можно отметить наличие четырех отверстий для прокладки шлангов жидкостного охлаждения, два из которых расположились вверху, и еще два – справа от слотов расширения. Все отверстия закрыты резиновыми лепестковыми вставками, которые при желании можно заменить глухими из комплекта.

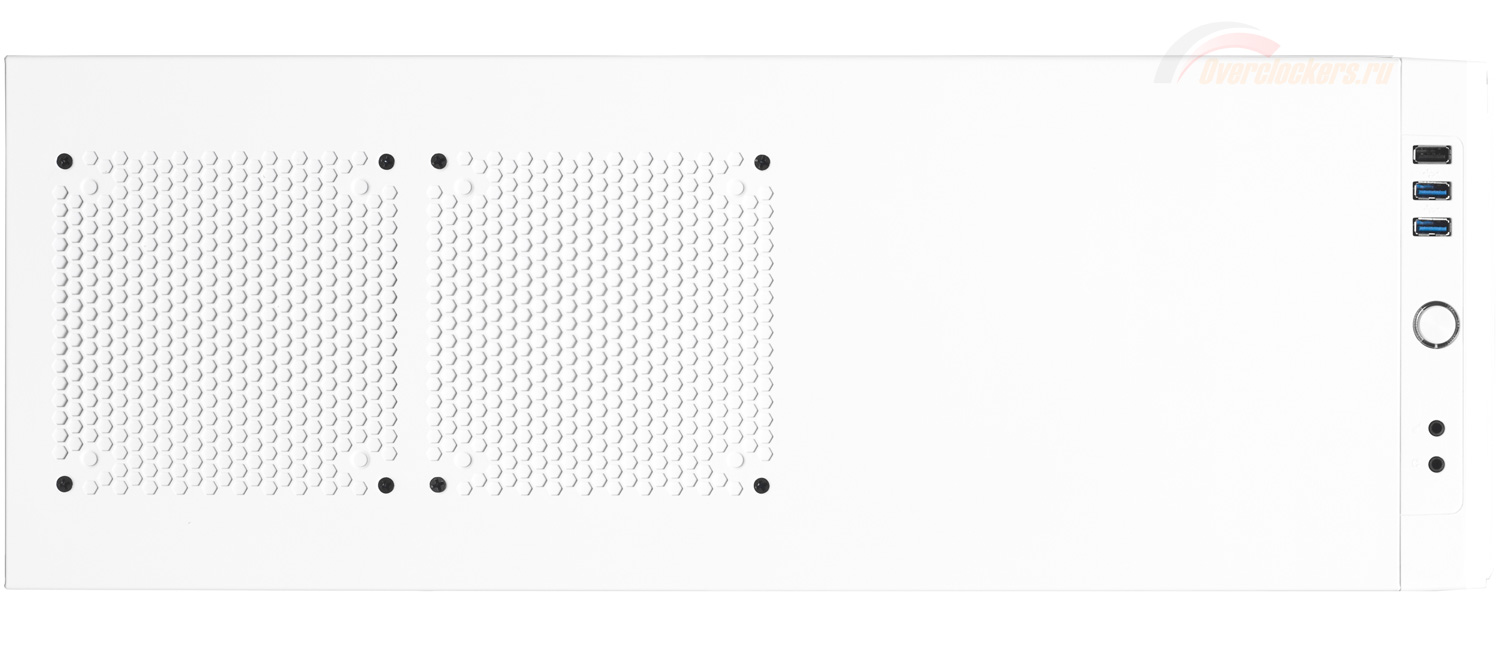

Верхняя панель корпуса получила две вентиляционные решетки с посадочными местами под вентиляторы. Изначально они закрыты съемными звукоизолирующими вставками, аналогичными левой боковине. Кроме того, третья подобная «шумка» расположилась в передней части панели с внутренней стороны (эта крепко приклеена, снять ее не удастся).

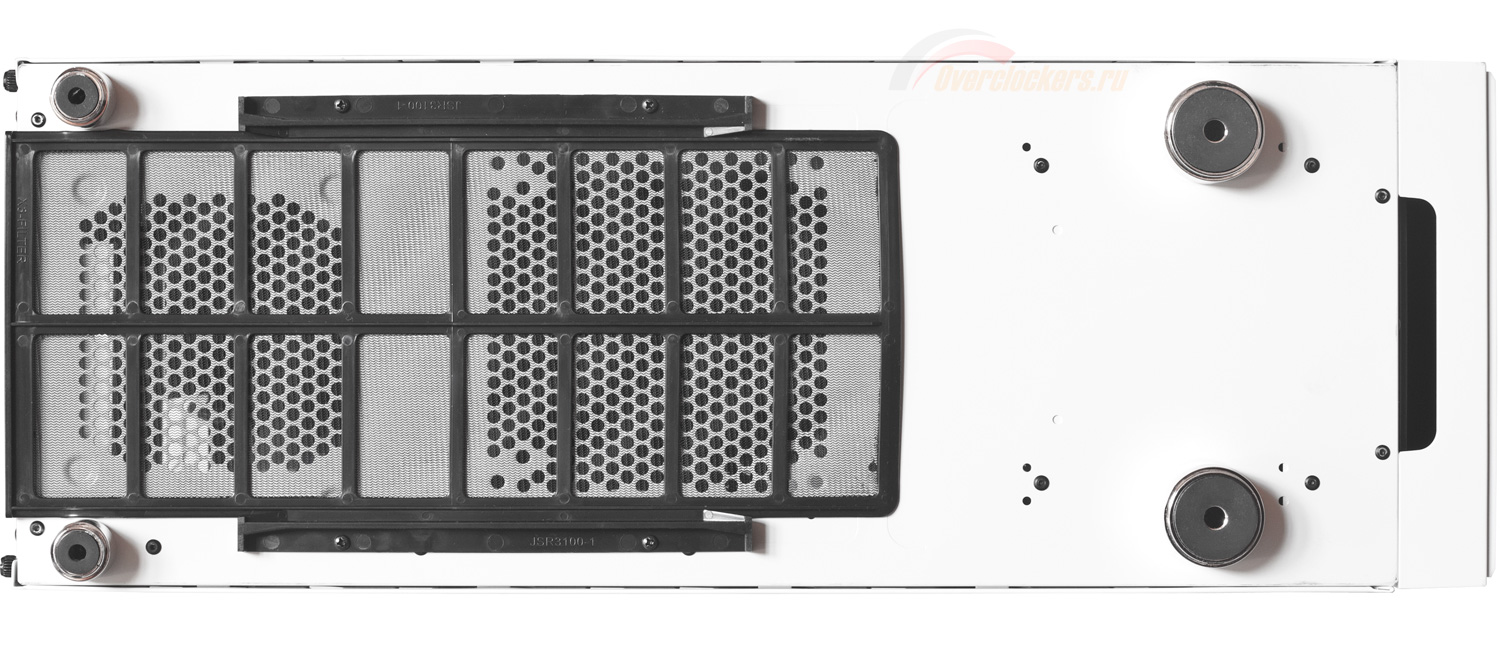

Нижняя панель оборудована двумя вентиляционными решетками (задняя – под блок питания, в средней части – под втяжной вентилятор). Обе решетки закрыты цельным пластиковым противопылевым фильтром, который снимается сдвигом назад.
Опорой системному блоку служат четыре круглые ножки, расположенные по периметру днища. С внешней стороны они облицованы отполированным металлом, а в нижней части оборудованы слоем жесткой резины для предотвращения скольжения и снижения передаваемой вибрации.
Как и предполагалось, Deep Silence 2 почти повторяет Define R4 шведской компании Fractal Design.
Внутренняя компоновка Nanoxia Deep Silence 2 претерпела изменения по сравнению с предшественником. В первую очередь это касается корзины для накопителей, которая теперь получила цельную конструкцию (в Deep Silence 1 она состояла из трех отдельных съемных корзин). Помимо этого, добавился кожух – место для установки 240 мм (2 x 120) радиатора СЖО.
Поддон системной платы изменился в лучшую сторону. В нем добавилось отверстий для вывода проводов, причем в нижней части больших теперь два (второй – для длинных БП). А отверстие для прокладки провода питания процессора ATX12V сместилось ниже.
Как и снаружи, внутри Deep Silence 2 белый. Разбавляет цвета лишь зеленая крыльчатка тылового вентилятора, черные салазки для накопителей и тыловые заглушки слотов PCI.
Материнская плата закрепляется посредством стандартных семимиллиметровых стоек, которые придется устанавливать силами пользователя. Продукт Nanoxia поддерживает как наиболее распространенные платы форм-фактора ATX и microATX, так и многопроцессорные E-ATX, а также миниатюрные Mini-ITX.
Что касается остальных устройств, то в корпус может быть установлен графический адаптер длиной до 345 мм (370 мм со снятым кожухом СЖО) и процессорный охладитель высотой до 165 мм. Крепление карт расширения – при помощи винтов с накатанной головкой.
Верхняя панель с внутренней стороны оборудована тремя шумопоглощающими вставками, аналогичными вставке на левой боковине (у моделей Fractal Design вставок только две). Съемные только две задние, переднюю можно лишь отодрать (на клею).
Блок питания располагается в нижней задней части на выгнутых из днища подставках, оборудованных слоем антивибрационной резины. Предусмотрена дополнительная защита от вибрации с тыловой стороны, в виде наклеенной рамки из мелкопористого поролона. Ориентация БП может быть в обоих положениях. Стоит учесть, что при установленном на днище вентиляторе блок питания большой длины установить не удастся.
5.25 дюймовые устройства поддерживаются в количестве трех штук в верхней корзине. Их крепление безвинтовое, при помощи специального запорного механизма (в предыдущих моделях использовались винты), которым можно зафиксировать привод с обеих сторон. Помимо этого, в нижний отсек можно установить и 3.5-дюймовое устройство, он оборудован съемным переходником. В таком случае требуется использовать сменную заглушку из комплекта.
Все остальное место занимает корзина для накопителей, которых можно установить до семи штук. Поддерживаются как 3.5-, так и 2.5-дюймовые устройства. Расположение дисков в корзине – поперечное. Дополнительно с внутренней стороны корзины установлен кожух на два 120 мм вентилятора, к которому также крепится 240 мм радиатор СЖО.
Установка HDD осуществляется по типу салазок. Изначально диск закрепляется при помощи четырех винтов с ограничителем к специальному боксу (оборудован антивибрационными кольцами), после чего задвигается по направляющим в отсек до щелчка. Устанавливать накопитель требуется разъемами к задней стенке.
В целом, сборка компьютера в Deep Silence 2 затруднений совершенно не вызывает. Компоненты устанавливаются и подключаются быстро и просто, а большое количество отверстий в поддоне позволяет спрятать провода с глаз долой.
Система вентиляции Nanoxia Deep Silence 2 изначально насчитывает три фирменные вертушки с зеленой крыльчаткой типоразмера 120 x 120 x 25 мм, со скоростью вращения ~1300 об/мин. Два вентилятора установлены с фронтальной стороны и, функционируя на вдув, нагоняют прохладный воздух внутрь корпуса, создавая в нем повышенное давление и охлаждая жесткие диски.
Третий вентилятор размещен в тыловой части. Этот функционирует на выдув, помогая откачивать нагретый воздух наружу. Все три модели оборудованы трехконтактным разъемом питания.
При желании корпус можно оборудовать дополнительными вентиляторами. Всего их можно установить до девяти штук. Помимо трех штатных, есть возможность размещения двух 140 или 120 мм вертушек на верхней панели (требуется удалить «шумопоглотитель»). На днище корпуса можно разместить один 140 или 120 мм, а на левой боковой панели – один 140 или 120 мм вентилятор. Наконец, в кожух с внутренней стороны корзины HDD можно установить два 120 мм вентилятора. Здесь же при желании можно разместить 240 мм (2 x 120) радиатор системы жидкостного охлаждения.
Deep Silence 2 оборудован штатным реобасом, два ползунка которого выведены на фронтальную панель. Предусмотрена возможность плавной регулировки скорости вращения шести вентиляторов. Реобас разделен на два канала, к каждому каналу подключаются три вертушки. Суммарная мощность на канал не должна превышать 18 Вт. Разъемы – четырехконтактные, а питание к контроллеру подводится через разъем Molex.
| Название модели | Deep Silence 2 |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм | 207 x 468 x 588 |
| Масса корпуса (нетто), кг | 10.96 |
| Материал корпуса | Сталь / Пластик |
| Цветовая вариация | Black / Silver / White / Anthracite |
| Внешние 5.25-дюймовые отсеки, шт. | 3 |
| Внешние 3.5-дюймовые отсеки, шт. | 1 (трансформация из 5.25) |
| Внутренние 3.5/2.5-дюймовые отсеки, шт. | 7 |
| Слоты расширения, шт. | 7 |
| Внешние порты | 2 x USB 3.0 1 x USB 3.0 HD Audio Контроллер вентиляторов |
| Поддержка материнских плат | ATX / E-ATX / microATX / Mini-ITX |
| Штатная система охлаждения | Фронтальный вентилятор: 2 x 120 мм (~1300 об/мин, вдув) Тыловой вентилятор: 1 x 120 мм (~1300 об/мин, выдув) |
| Расширение СО | Фронтальный вентилятор: 2 x 120 мм Тыловой вентилятор: 1 x 120 / 92 / 80 мм Верхний вентилятор: 2 x 140 / 120 мм Нижний вентилятор: 1 x 140 / 120 мм Боковой вентилятор: 1 x 140 / 120 мм Внутренний вентилятор: 2 x 120 мм |
| Поддержка СЖО | 240 мм (2 x 120) радиатор |
| Максимальная длина видеокарты, мм |
345 (370) |
| Максимальная высота кулера CPU, мм |
165 |
Во время испытаний в Nanoxia Deep Silence 2 собиралась следующая система:
Эффективность системы охлаждения Nanoxia Deep Silence 2 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемой модели корпуса предустановлен контроллер вентиляторов, тестирование проводилось в двух скоростных режимах – High и Low (все три вентилятора подключались к одному каналу). Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Кроме того, температурный режим видеокарты проверялся в двух режимах: в штатной комплектации вентиляторов, а также с установленной на днище вдувающей «стодвадцаткой», скорость вращения задавалась как ~1200 об/мин (режим +Fan на графиках).
Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Одновременно нагружались три жестких диска Western Digital Caviar Blue WD10EALX. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы AIDA64 v1.80.1484.
Видеокарта Zotac GeForce GTX 680 AMP! функционировала на повышенных частотах 1100 (1176) / 6008 МГц – именно таким разгоном наделил ее производитель на заводе. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчаток вентиляторов системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – 37% (~1680 об/мин). Во время испытания других компонентов обороты СО понижались до минимальных – 30%.
Стоит учесть, что стендовый видеоускоритель Zotac GeForce GTX 680 AMP! получил нереференсный дизайн и соответствующую СО. За счет этого значительная часть нагретого картой воздуха может задерживаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.4 AVX Edition |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
| Нагрев GPU | Heaven DX11 Benchmark 2.5 |
| Мониторинг GPU | MSI Afterburner 2.2.3 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 21°C и не менялась во время тестирования. Для всех полученных результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CЕсли учесть почти полную закупорку корпуса, Deep Silence 2 показал очень хорошие результаты в плане эффективности охлаждения компонентов, причем даже в режиме Low. А добавление на днище корпуса вдувающей «стодвадцатки» так и вовсе приближает температуру GPU к показателю открытого стенда. Ничего не скажешь – все цифры можно видеть на графиках.
С охлаждением жестких дисков полный порядок, температура HDD в нагрузке не поднимается выше 34°C в режиме High и не выше 38°C в режиме Low. А на открытом стенде аналогичный показатель составляет все 44°C. Несомненно, эффективное охлаждение HDD обеспечивается благодаря хорошей продуваемости корзины.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Основная задача – исследовать шумопоглощающие свойства корпуса. Поэтому скорость вращения вентилятора процессорного кулера не изменялась, а все привносящие шум жесткие диски оставались активными. Обороты СО видеокарты оставались минимальны (30%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~24 дБ. Замеры проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБПолученные результаты позволяют утверждать, что Deep Silence 2 полностью оправдывает свое «тихое» предназначение. Если в режиме High шумность корпуса все же на 1 дБ выше, чем от открытого стенда, то в режиме Low – наоборот, на 1 дБ ниже.
Шумность при работе накопителей можно отметить как низкую. «Грохотания» при частом перемещении головок диска не наблюдается, слышно лишь легкое потрескивание, а передаваемая на корпус вибрация почти отсутствует.
Nanoxia Deep Silence 2 вышел очень удачным корпусом, как по части охлаждения, так и в плане тишины. Многим пользователям придется по вкусу стильный классический дизайн в четырех цветовых исполнениях. В восторге будут и любители набивать свой компьютер «хардами» – семи штук хватит даже для HD-киномана. Стоит отметить возможность значительного расширения СО до девяти вентиляторов, поддержку радиатора СЖО, а также возможность установить длинный видеоускоритель и материнскую плату форм-фактора E-ATX. Штатный 36-ваттный реобас на шесть вентиляторов еще больше украшает картину.
Из значимых минусов Deep Silence 2 отметить нечего. Разве что можно придраться к затрудненному доступу к фронтальному противопылевому фильтру.
Что касается стоимости модели Nanoxia, то она составляет 90 евро (в московской рознице примерно ~4000 рублей). Версия корпуса в белом цветовом исполнении (White) оценивается на 5 евро дороже.
Плюсы:
Минусы:
