Корпуса тайваньской компании Lian-Li нельзя назвать редкими гостями нашей лаборатории.
На очереди у нас модель PC-B12. Тайванцы не изменяют себе и снова представляют полностью алюминиевый корпус формата Midi Tower, который достаточно вместителен для длинномерных видеокарт и высоких процессорных кулеров.
Но избалованные покупатели всегда хотят большего, и производителям приходится снова и снова крутиться, предлагая новинки с интересными особенностями. В случае с главным героем инженеры Lian Li сделали «ход конем» и решили сыграть на поле «тихих» систем. Конечно, может быть найдутся люди, которым рев турбины, приправленный трелями корпусных вентиляторов, греет душу и ласкает слух, но большинство все-таки хочет слышать минимум звука из системного блока. И именно с этой целью разработчики PC-B12 оклеили корпус изнутри звукопоглощающим материалом. Поглядим, что это даст нам в итоге.
Напоследок замечу, что за все это богатство производитель просит каких-то 170 долларов.
Lian Li PC-B12 предстает перед нами в коробке из плотного картона, оформленной преимущественно в темных тонах. Ее размеры 270 х 530 х 575 (В) мм.
На боковой стенке приводится изображение корпуса собственной персоной. Кроме этого отдельным списком здесь вынесены основные плюсы данной модели. На фронтальных гранях выведена разнообразная техническая информация. Общая масса модели Lian Li в упаковке составляет 8.2 кг, но при этом покупателей лишили даже стандартных вырезов в торцах, что совсем не способствует комфортной транспортировке.
Тайваньские дизайнеры не стали придумывать себе работу, так что противоположные стороны зеркально повторяют друг друга.
В целом информационное наполнение на хорошем уровне – к услугам покупателя и цветные фотографии внешнего вида, и подробная спецификация. Но я бы упрекнул производителя в том, что, по сути, нет толковой возможности рассмотреть внутреннее устройство (маленькая фотография на торце коробки не очень убедительно выполняет подобную функцию).
Защитная упаковка почти у всех моделей корпусов сейчас одна и та же – пенопластовые фиксаторы и прозрачный полиэтиленовый пакет. Такая же ситуация наблюдается и в случае с героем обзора.
Помимо корпуса в пакете обнаруживаются несколько листов формата А3 с руководством по сборке. Пусть русского языка там нет, зато есть много фотографий, где подробно расписан процесс сборки PC-B12.
А вот сам крепеж и дополнительные аксессуары притаились внутри корпуса и закреплены большой одноразовой стяжкой за поддон материнской платы.
Белая коробочка вмещает в себя следующие элементы:
Это основной набор. Но раз PC-B12 претендует на звание тихого корпуса, то производитель решил оснастить заднюю часть специальной металлической насадкой.
Она состоит из двух частей, что позволяет регулировать ширину выходного отверстия. Вот теперь становится более понятно назначение листа пористого материала. По задумке инженеров, он клеится на внутреннюю часть этой насадки и гасит шум от заднего пропеллера, направляя поток воздуха вниз. Думаю, во время акустических замеров нужно будет уделить особое внимание этому моменту и узнать показатели шума, с насадкой и без нее.
Комплект поставки не назовешь богатым. Конечно, наличие дополнительных аксессуаров можно отметить как плюс, но их полезность еще стоит проверить, а вот отсутствие переходника с 5.25” на 3.5” для передней панели определенно расстраивает.
После освобождения корпуса от защитных приспособлений можно наконец-то взглянуть на него. Перед нами средняя «башня», изготовленная из анодированного алюминия, и буквально в каждой линии явственно ощущается минимализм.
Все-таки, чтобы кто не говорил, внешне почти все корпуса Lian Li очень красивы. Причем последние два слова можно повторить еще раз вслух.
То ли у них работает внештатный колдун, который читает заговоры над каждой моделью, то ли просто хорошие дизайнеры. И вроде бы ничего необычного – прямые линии, так сказать, классика, черный цвет (в случае с главным героем). Но от PC-B12 невозможно оторвать взгляд. Фактура алюминия под «асфальт» вкупе с прямоугольностью притягивает взгляд как магнит. Он выглядит слегка простовато, но эта простота в мельчайших деталях дает понять, что сделано это не для удешевления производства, как в случае с жестяными коробками noname, именно стиль поставлен во главу угла.
Но при его распаковке, и уж тем более сборке лучше воспользоваться перчатками, потому что отпечатки прекрасно заметны и плохо оттираются.
Размеры главного героя составляют 210 х 498 х 472 мм при чистой массе в 6.4 кг. Фронтальная часть не изобилует элементами, если не считать двух металлических заглушек отсеков 5.25”, что разбавляют гладкую площадь черного пластика. Да, именно пластика. Передняя панель не сильно отличается от остального корпуса и выглядит, как анодированный алюминий, но не тут-то было.
Ее удерживают несколько защелок с внутренней стороны. Внутренняя часть открывает нам кое-что интересное.
Практически вся площадь закрыта слоем пористого материала в несколько миллиметров, который выполняет функцию звукопоглотителя. А вот основное шасси встречает нас глухой стеной сверкающего алюминия.
Неужели даже одного нагнетающего вентилятора не установили?
Обе боковые стенки корпуса лишены какой-либо вентиляции, окон и тому подобного.
По большей части, с какой стороны не посмотри, PC-B12 подставляет взору только черные алюминиевые поверхности.
Вот и верхняя часть не открывает нашему взору ничего интересного, кроме рельефа алюминиевой поверхности, проступающего под черной краской.
Кроме передней части. Там притаились кнопки управления и порты быстрого доступа под черной крышечкой. Обычно производители соревнуются «кто больше», но в Lian Li пошли своим путем. Для подключения доступна всего пара разъемов USB 3.0 и стандартный набор аудиовыходов. Чем обусловлена подобная скупость, сказать сложно.

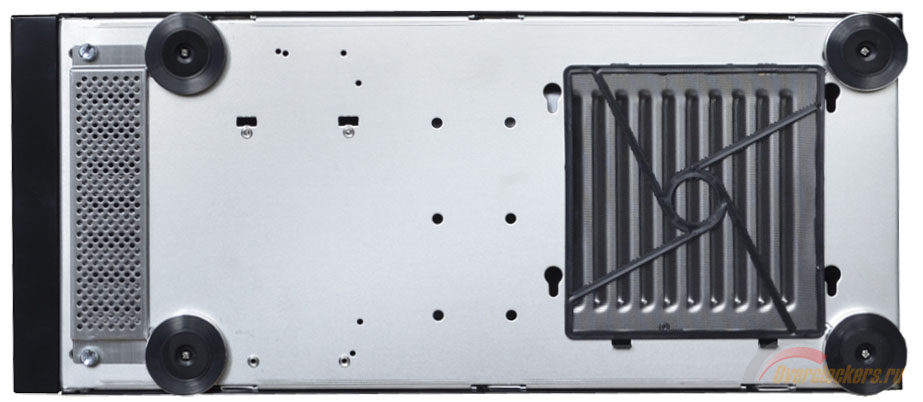

Днище корпуса несколько более интересно. Вентиляционные прорези в задней части закрыты пылевым фильтром.
Такие можно встретить не на одном десятке моделей Lian Li. Держится он с помощью пластиковых защелок и при определенных усилиях его можно снять для очистки. Правда для этого придется как минимум наклонить корпус.
Главный герой стоит на четырех пластиковых ножках, высотой около 20 мм.
Кроме этого в передней части можно заметить перфорированный выступ, который удерживается парой винтов с накатанной головкой.
После снятия накладки взору предстают еще несколько вентиляционных отверстий.
Основное их предназначение нам еще предстоит узнать. Пока же обратимся к тыльной стороне PC-B12.
Как и следовало ожидать, блок питания располагается снизу, количество слотов расширения равняется восьми. Справа от выреза для панели I/O материнской платы установлен вентилятор типоразмера 120 мм, который обеспечивает удаление нагретого воздуха за пределы системного блока. Кроме всего прочего здесь проделаны два отверстия для шлангов СВО, закрытые резиновыми заглушками.
После откручивания пары винтов с накатанной головкой и снятия боковой стенки внутреннее убранство встречает нас ослепительным сверканием некрашеного алюминия.
Корпус позволяет устанавливать материнские платы ATX и mATX. Основное шасси и боковые стенки сделаны из алюминия толщиной 1 мм.
В целом расположение элементов весьма стандартное, но не обошлось без некоторых экспериментов со стороны разработчиков.
В передней части сверху примостилась корзина для оптических накопителей, которая вмещает всего пару DVD приводов. Она оборудована безвинтовым креплением, которое уже не раз фигурировало в корпусах тайваньского бренда.

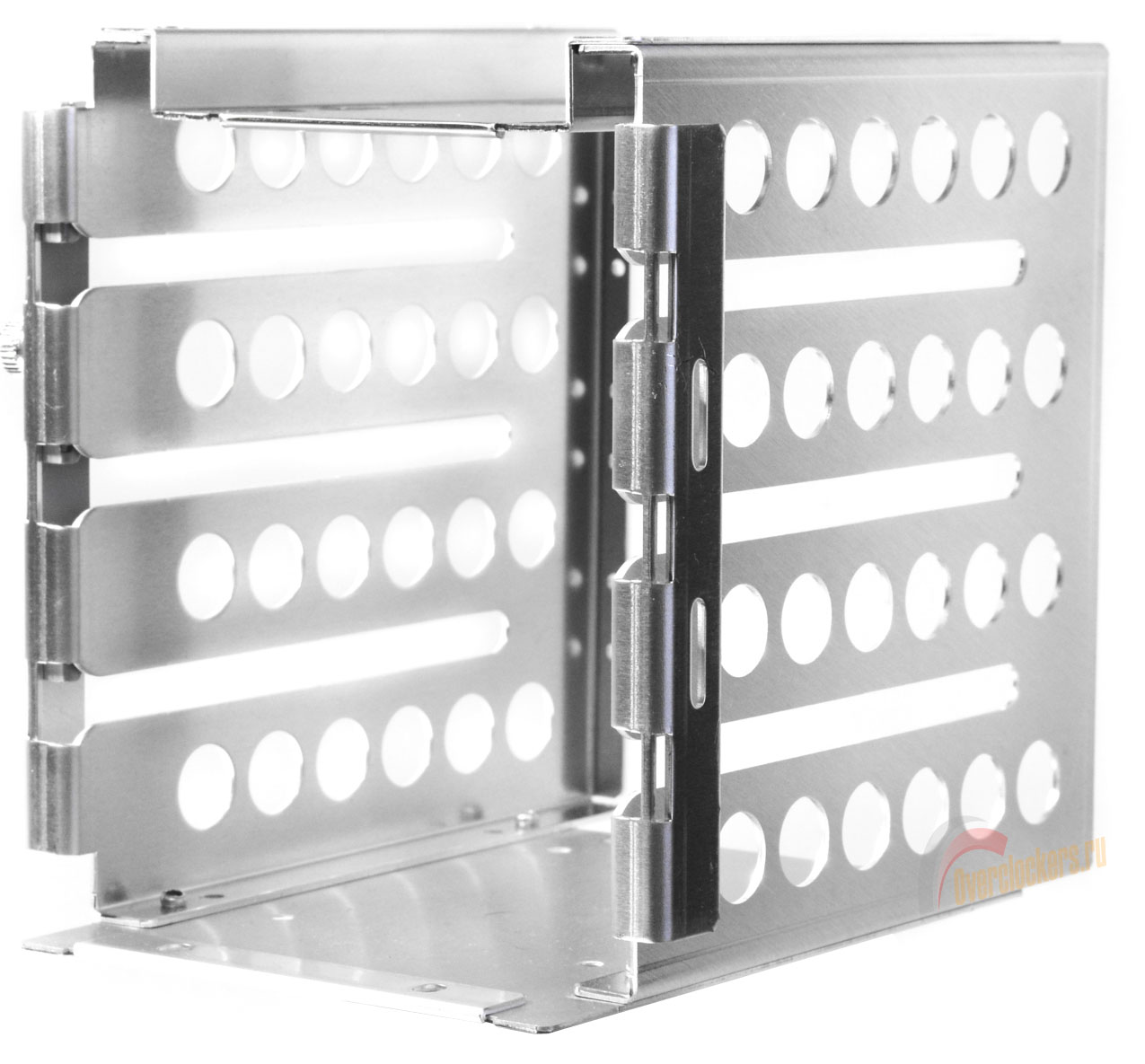

Ниже располагается корзина для «винчестеров». Она съемная и удерживается тремя винтами с накатанной головкой: два на днище, один прикручивается к поддону.
Самое интересное, что она вмещает всего три жестких диска размером 3.5”, да еще один накопитель 2.5” в верхней части. Повторю: в корпус можно установить всего один SSD! А в это время объемы твердотельных дисков растут как на дрожжах, и цена становится все более приемлемой. Что самое интересное, пути увеличения посадочных мест есть. Например, в побывавшем у меня корпусе Fractal Design Arc Midi R2 предлагалось размещать SSD с обратной стороны поддона для материнской платы. Чем не выход в случае с Lian Li?
Та же ситуация и с привычными жесткими дисками. Такое чувство, что изначально корзина была двухсоставной, но верхнюю часть кто-то украл. Это, конечно, шутка, но почему бы действительно не сделать ее сегментарной? С возможностью быстрого удаления, в случае необходимости? На мой взгляд, это важнее, чем возможность установить видеоадаптер с длиной печатной платы до 360 миллиметров. Однако инженеры решили иначе, а нам ничего другого не остается, кроме как смириться.
Как оказалось, PC-B12 все-таки не лишен фронтальных вентиляторов, только их конструкция весьма специфическая. Спереди сделана специальная ниша для фронтальных вентиляторов глубиной 30 мм. Стоит открутить пару винтов, как вентиляторный модуль можно вытащить.
Теперь становится ясно предназначение вентиляционных отверстий в днище. Правда, при взгляде на них возникает здоровый скептицизм – неужели такое небольшое отверстие для забора воздуха сможет обеспечить два фронтальных пропеллера? В любом случае ставить корпус на ковер я бы не советовал. Сами вентиляторы тоже съемные.
Блок питания располагается снизу. Он ставится на специальный постамент из двух алюминиевых рельсов, на которые в свою очередь приклеена пара резиновых прокладок. Закрепить PSU можно в двух положениях. Для вентиляции в днище сделано несколько прорезей.
Поддон для материнской платы снабжен вырезом под «бэкплейт» и несколькими отверстиями под кабель-менеджмент.
Отдельный интерес представляет механизм крепления карт расширения.
Ранее вы уже могли встретиться с подобными устройствами. Оно представляет собой упор, который прижимает отгиб на карте к шасси через мягкую прокладку.
А теперь стоит сказать несколько слов об одной из важнейших особенностей главного героя. Мы уже видели звукопоглощающий материал на передней панели. Кроме этого обклеены обе боковые стенки,…
… а также верхняя крышка. Посмотрим, как это скажется на шумовых характеристиках модели Lian Li.
В целом качество изготовления на высоте. Хотя боковые стенки, как и основное шасси, слегка играют в руках, но это справедливо практически для любого корпуса.
Система охлаждения корпуса состоит из трех вентиляторов. Пара «стосороковок» примостилась на передней панели, а вертушка типоразмера 120 мм располагается сзади.
Два фронтальных пропеллера закреплены на алюминиевой пластине и вытаскиваются единым модулем.
Маркировка этой парочки одинаковая – Li121425QE-4-A. Крыльчатка состоит из двенадцати лопастей. К сожалению, мне не удалось найти какой-либо вразумительной информации об используемом подшипнике.
Максимальная скорость вращения выявлялась с помощью стендового реобаса и составила ~1000 оборотов в минуту. Данные об объеме прокачиваемого воздуха и показателях шума отсутствуют напрочь даже на официальном сайте производителя.
На задней стенке установлена «стодвадцатка» Li121225SL-4. Данных по ней не больше, чем по остальным. Единственное, что можно сказать определенно – скорость вращения лопастей около 1200 об/мин. Все вентиляторы снабжены разъемом 3 pin, однако кроме этого они оснащаются сквозным переходником на Molex, чтобы напрямую запитать их от БП.
В данном разделе принято говорить о возможностях расширения системы охлаждения, но в случае главного героя говорить особо не о чем. Производитель решил, что трех вертушек хватит с головой, так что больше посадочных мест в корпусе нет. Вообще. Можно только поменять родные.
С возможностями установки элементов СВО у Lian Li все традиционно плохо. Можно задействовать радиатор 2х140, но с корзиной для жестких дисков придется распрощаться.
В корпусе Lian Li PC-B12 собиралась следующая система:
На этот раз я пошел другим путем, на время отложив материнскую плату, и в первую очередь занявшись жесткими дисками. Первым делом стоит вооружиться отверткой (вообще без этого инструмента со многими корпусами Lian Li далеко не уедешь даже в наш век безвинтового крепления).
Для установки «винчестеров» используются длинные винты из комплекта и резиновые прокладки. При желании можно извлечь корзину для HDD из корпуса, но я этого делать не стал.
Все это добро вкручивается в боковые отверстия накопителя.
Когда все готово, диск можно задвинуть в пазы корзины и дополнительно закрепить выдвижной планкой. Но стоит отметить, что на резиновых прокладках HDD держится очень прочно.
Затем переходим к установке SSD. А в этом вопросе, как уже выяснилось, ничего хорошего не светит. Посадочное место расположено вверху корзины для накопителей. Причем как таковых посадочных отверстий всего лишь два, использовать их одновременно не выйдет – диски будут мешать друг другу. К тому же винтов и резиновых прокладок в комплекте всего на один SSD! Мол, ни к чему вам больше. Надеюсь, хоть никто не придет меня раскулачивать и забирать второй твердотельный накопитель
Радует, что почти все производители SSD стали оборудовать их переходниками с 2.5” на 3.5”. Но я свои переходники выкинул при очередной уборке года полтора назад, так что совсем беда. И если вы мой коллега по несчастью, то без замысловатого колхоза не обойтись.
На фотографии выше OCZ Vertex 2 с операционной системой уже оделся в оснастку для установки в корпус, а диск Corsair с софтом и играми с завистью смотрит на собрата – ему-то предстоит болтаться в корпусе незакрепленным.
Монтаж оптических накопителей тоже влечет некоторые трудности. Для удаления заглушек отсеков 5.25” придется демонтировать переднюю панель (или можно изнутри с силой надавить на заглушки).
Когда это сделано, остается только задвинуть привод внутрь и зафиксировать прижимной планкой.
Стойки для материнской платы уже вкручены производителем на заводе, хотя в случае установки платы формата mATX их все равно придется переставлять, поскольку по умолчанию они расположены для размера ATX. Для закрепления «материнки» используются привычные для тайваньского производителя винты с накатанной головкой. Три из них больше по высоте, нежели коллеги. Это сделано для возможности вкрутить винт в труднодоступных местах. Не знаю, как у остальных, но я в любом случае воспользовался отверткой, так как мои пальцы не позволяли плотно завинтить ни один из этих болтов среди нагромождения элементов материнской платы.
Далее производится монтаж видеокарты. Как раз здесь задействовано безвинтовое крепление. Напротив выбранных слотов открывается запорный механизм, и удаляются заглушки. Затем в слот на материнской плате устанавливается видеокарта и зажимается снова. Весьма удобно и к тому же прочно. Радует, что хоть здесь немного подумали об удобстве сборки.
После этого устанавливается блок питания. По сути, установка собственно «железа» заняла от силы минут 15, но дальше пошло самое интересное.
Расстояние от поддона для системной платы до боковой стенки всего 15 миллиметров, а это отнюдь не способствует комфортной разводке проводов. Подключение питания материнской платы, видеокарт и накопителей не особо трудоемкое, однако дотянуть кабель к разъему процессора та еще задачка! Расстояние от верхней крышки до материнской платы составляет всего пару сантиметров, из-за чего моя ладонь просто не пролезала до необходимого разъема ни с какой стороны!
После неоднократного упоминания всех, кто причастен к разработке данного корпуса, в ход пошла отвертка. Материнская плата, уже будучи прикрученной в корпусе, лишилась процессорной системы охлаждения, после чего я наконец-то воткнул многострадальный коннектор и снова водрузил кулер на место. Конечно, кто-то может апеллировать, мол, все дело в NH-D14 и с более маленьким радиатором проблем было бы меньше, но факт остается фактом.
Примечательно, что в верхнем левом углу поддона (как раз около процессорного разъема) сделано отверстие, которое натолкнуло меня на мысль, что кабель подразумевается протягивать за поддоном. Однако отгиб основного шасси, за который цепляется боковая стенка, физически не дает пролезть коннектору 8 pin. Как говорится, куда не кинь, везде клин.
Мне встречались в сети фотографии PC-B12, на которых все кабели удалось проложить за материнской платой, но в случае со стендовым блоком питания боковая крышка просто не закрывалась, а придавливать ее я не решился.
После того, как все невзгоды остались позади, можно взглянуть на плоды совершенных действий.
Вот смотрю я на это чудо инженерной мысли. Вроде алюминиевый корпус формата Midi Tower с рекомендованной розницей в 170 долларов, а единственное слово, которое крутится на языке при взгляде на собранную систему – бардак. И ничего другого. Сборище проводов, распиханных в основном отсеке, можно простить коробкам за 30 долларов, но никак не стильному и весьма дорогому продукту известного бренда.
Обратная сторона ничего впечатляющего нам не показывает. Единственное, что без проблем разместилось с обратной стороны «материнки» – кабели SATA.
Но есть и плюсы. Благодаря такой маленькой корзине для жестких дисков в корпус можно установить видеокарты с длиной платы до 370 мм. Ограничений на длину блока питания как таковых нет. Вдобавок Lian Li PC-B12 позволяет смонтировать процессорные кулеры высотой до 165 мм.
После сборки обнаружился интересный недостаток шасси. Ранее уже упоминалось о том, что оно слегка «играет», теперь же при этом начал раздаваться противный скрежет трущегося пластика об алюминий. Надеюсь, эта досадная особенность присуща только тестовому семплу.
| Название модели | Lian Li PC-B12 |
| Тип конструкции | Midi Tower |
| Размеры (ШхВхГ), мм | 210 x 472 x 498 |
| Масса корпуса, кг | 6.4 |
| Материал изготовления | Алюминий, пластик |
| Толщина стенок, мм | 1.4 |
| Внешние отсеки | 2 отсека 5.25” |
| Внутренние отсеки | 3 отсека 3.5” + 1 место под диски 2.5” |
| Внешние порты | 2 USB 3.0, микрофон, наушники |
| Слоты расширения, шт. | 8 |
| Поддержка материнских плат | ATX/ mATX |
| Максимальная длина видеокарты, мм |
360 |
| Максимальная высота процессорной СО, мм |
165 |
Центральный процессор был разогнан и добросовестно прошел все испытания на частоте 4.8 ГГц при напряжении 1.45 В.
Оперативная память работала в номинальном режиме на частоте 1333 МГц с задержками 9-9-9-24-1Т. Видеокарта трудилась на номинальной частоте 900 МГц.
Core i5-2500k нагружался 50 циклами LinX с AVX версии 0.6.4. с объемом задействованной памяти 2048 Мбайт. Мониторинг температуры CPU осуществляла программа RealTemp версии 3.70.
Тестирование видеокарты проводилось с помощью программы MSI Kombustor 2.3.1. Обороты турбины были принудительно выставлены на 80%.
Тестирование жесткого диска сводилось к копированию нескольких файлов общим объемом ~300 гигабайт на другой раздел жесткого диска. Замеры температуры HDD производились с помощью программы AIDA 2.70.220. Все тесты были проведены в среде операционной системы Windows 7 Максимальная 64 bit с последними обновлениями.
Лето вступило в свои законные права, поэтому температура в комнате на момент тестирования перешагнула отметку в 30 градусов (Ambient на графиках).
Замеры шума производились в ночное время при закрытых окнах. Использовался шумомер TENMARS TM-102. Микрофон располагался в метре от передней панели корпуса.
Дополнительных вентиляторов в корпусе не установить, а скорость вращения корпусных вентиляторов и так не очень большая, чтобы понижать ее с помощью реобаса, поэтому список режимов тестирования будет весьма скудным. По сути, нам предстоит сравнить работу штатной системы охлаждения с открытым стендом.
А вот в плане замеров звука есть где разгуляться. Были сделаны замеры без алюминиевой насадки для тылового вентилятора, а также с ней, причем в двух положениях – с максимальным и минимальным размером выходного отверстия.
Посмотрим, сможет ли PC-B12 чем-нибудь нас удивить в условиях нашей аномальной жары.
Температура CPU, °CПроцессор стал нагреваться сильнее, но разницу в пару градусов не назовешь заметной – вентилятор на задней стенке хорошо справляется с поставленной задачей.
А вот с видеокартой дело обстоит серьезнее. В корпусе она нагрелась на 9 градусов больше. И это в номинале! Графическому процессору с серьезным разгоном во время такой прожарки явно не поздоровится.
Если анализировать причины данных показателей, то лично я прихожу к выводу, что виной всему конструкция фронтальных вертушек и небольшие вентиляционные отверстия в нижней части, которые просто не обеспечивают воздухом нагнетающие вентиляторы. Да и жесткие диски тоже не почувствовали кардинального улучшения – температура упала всего на 3 градуса.
А что у нас на поприще звуковых тестов?
Звуковое давление, дБКорпус достаточно тихий. Небольшая скорость вращения корпусных вентиляторов вкупе со звукопоглощающими элементами делает свое дело и с расстояния в 1 метр слышится только мягкий шелест воздуха без посторонних звуков.
По сухим цифрам насадка все же справляется со своей задачей – звук стал тише на несколько десятых децибела. Но что это дает нам в практическом плане? А ничего. Вы не заметите разницу, если только не сидите с шумомером в обнимку и не снимаете показания прибора каждую минуту. Даже изменение ширины выхода оказывает мало влияния на конечный результат.
Анализ результатов плавно перетек в формирование выводов. С эстетической точки зрения корпус весьма хорош. Строгие линии уже стали классикой, которая никогда не стареет.
С другой стороны, внутреннее устройство не впечатляет. Всего три места под жесткие диски и одно посадочное место под SSD в наше время выглядят уже несерьезно для корпуса формата «средняя башня». Тихая система охлаждения – несомненный плюс, но при этом неудовлетворительное охлаждение видеокарты и «винчестеров» совсем не радует.
Стоит отметить очень удачную реализацию некоторых элементов (запорный механизм карт расширения, например), которая серьезно облегчает сборку. Их вообще бы стоило рекомендовать остальным как образец для подражания, но при этом удар в спину наносит практически отсутствующая система кабель-менеджмента.
В итоге получается нейтралитет – на каждый плюс найдется минус, который уравновесит общее впечатление от главного героя. Из личных впечатлений скажу, что PC-B12 не произвел сильного эффекта. Да, в Lian Li делают качественные и красивые корпуса, но в плане организации внутреннего пространства они зачастую уступают своим конкурентам. Не избежал этой участи и главный герой.
Плюсы:
Минусы:
