Не все еще сломя голову кинулись покупать комплектующие для платформы Intel LGA 1150. Это объясняется несколькими причинами. Начнем с того, что производительность при переходе от Ivy Bridge к Haswell увеличилась незначительно. Да, на одинаковой частоте представители новой архитектуры немного вырываются вперед. Однако не все так просто. Разгон не улучшился, поэтому с этой стороны изменений ждать не приходится.
В сложной ситуации оказались производители материнских плат. На пороге всеобщего спада спроса на компьютерные компоненты необходимо хоть как-то подогреть интерес покупателей, требования которых год от года все растут, а удивить их чем-то новым уже просто невозможно. Все технологии изучены вдоль и поперек. Усиленная подсистема питания, долговечные компоненты, функции автоматического разгона – вот некоторые из пройденных этапов маркетинговых ухищрений.
Разбаловали производители и любителей компьютерных игр. Ладно бы предлагали постоянно видеокарты с заводским разгоном, так ведь уже давно выпускают системные платы со специальными сетевыми контроллерами и звуковыми кодеками, первые из которых позволяют улучшить соединение, а вторые – повысить качество звучания в игровых приложениях. Самое главное – к хорошему быстро привыкаешь и уже в дальнейшем подыскиваешь для апгрейда модель с характеристиками, которые не будут ни в чем уступать.
Для новой платформы Intel LGA 1150 постарались все производители, представив огромный ассортимент, в том числе и модели эксклюзивных линеек. Среди прочих отметилась компания Gigabyte, обновившая платы серии G1.Sniper. В свое время у меня на тестировании побывала материнская плата G1.Sniper M3 и тогда она мне очень приглянулась благодаря незаурядным возможностям и компактному исполнению. Теперь пришло время рассмотреть новинку – G1.Sniper M5, которая заставит перейти на новую платформу даже самого требовательного и чопорного покупателя. Пожалуй, слишком громкое заявление, но оно не беспочвенно, поэтому пора разобраться, что к чему.
Стиль оформления упаковок последних моделей материнских плат компании Gigabyte несколько изменился. На мой взгляд, это произошло в лучшую сторону.
Коробка небольшая, практически квадратная по длине и ширине. Она едва превосходит по габаритам саму Gigabyte G1.Sniper M5. Лишь в толщину она немного больше. Это объясняется тем, что необходимо место для комплекта поставки.
С лицевой стороны из черного фона проступает силуэт системы охлаждения в виде двух радиаторов. На них приведены надписи Ultra Durable и Gigabyte.
Фотография выше взята непосредственно с этой модели, а не какой-нибудь вымышленной. В левом верхнем углу расположен фирменный логотип G1 Killer, под ним объемным шрифтом отпечатано наименование модели G1.Sniper M5. Почему на платформе Intel LGA 1155 было обозначение M3, а здесь M5? Это самый непонятный момент. Ниже указано как позиционирование платы – Gaming Motherboard, так и тип сокета – LGA 1150. Теперь при выборе модели промахнуться сложно.
В левом нижнем углу можно заметить наклейку с упоминанием Gigabyte OP AMP Upgrade Kit – новой фишки, которой компания пытается привлечь любителей поэкспериментировать со звуком. О ней будет рассказано чуть позже, но если вкратце, то она заключается в возможности менять операционный усилитель звукового кодека, тем самым изменяя окраску звучания.
На обратной стороне полезной информации гораздо больше. В центре размещена фотография материнской платы.
От нее в разные стороны расходятся подписи и вставки с увеличенным изображением тех мест, на которые указывают ссылки. Чистый маркетинг разбавляется мутной правдой или наоборот, однако общую картину об используемых в устройстве технологиях понять можно. Ниже разместилось изображение разъемов задней панели, а левее от него – краткая спецификация. В самом верху снова можно лицезреть наименование модели и логотип G1 Killer c черепом в берете и ножом в зубах.
Пора заглянуть внутрь.
Сверху одета лишь оболочка, а сама коробка скрывается внутри. Вот он, настоящий стиль «милитари». Его легко узнаешь по камуфляжу. Может, это коробка с спецснаряжением? Нет, оружия внутри никакого нет, кроме каких-то желтых щипцов.
Под камуфляжной крышкой разместился весь комплект поставки. Под ним находится картонный разделитель, под которым обнаруживается сама материнская плата в антистатическом пакете.

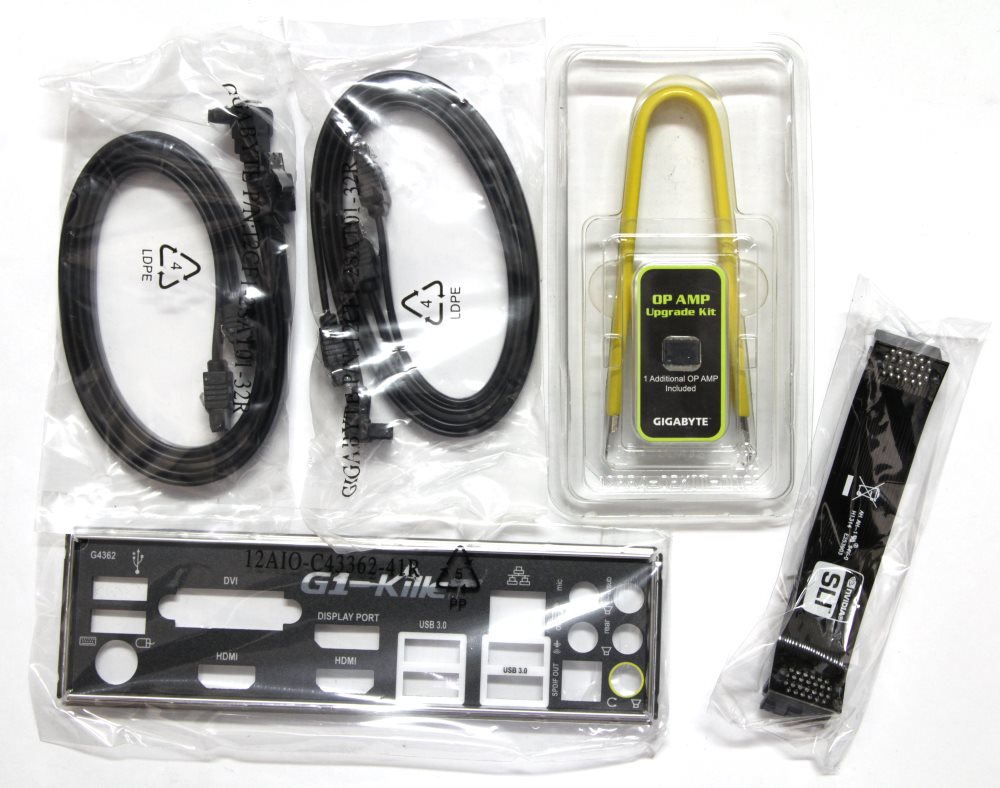

Среди аксессуаров, входящих в комплект поставки, можно обнаружить следующее.
Изюминка кроется лишь в этом дополнительном наборе, в остальном же все очень скромно и заурядно. Производитель поскупился на планку с дополнительной парой разъемов USB 3.0, хотя такая колодка есть на плате. А больше вроде бы добавлять и нечего.
Теперь посмотрим на информационное сопровождение.
Фирменная наклейка меня совсем не впечатлила и местами даже расстроила. Посмотрите на дизайн как упаковки так и самой платы, ведь она с ними никак не сочетается. Не каждый пользователь отважится наклеить ее на корпус. Стоило бы взять за основу тот самый череп с ножом, это было бы гораздо гармоничнее. В данном случае штатная наклейка смотрится инородным элементом и нарушает всю картину.

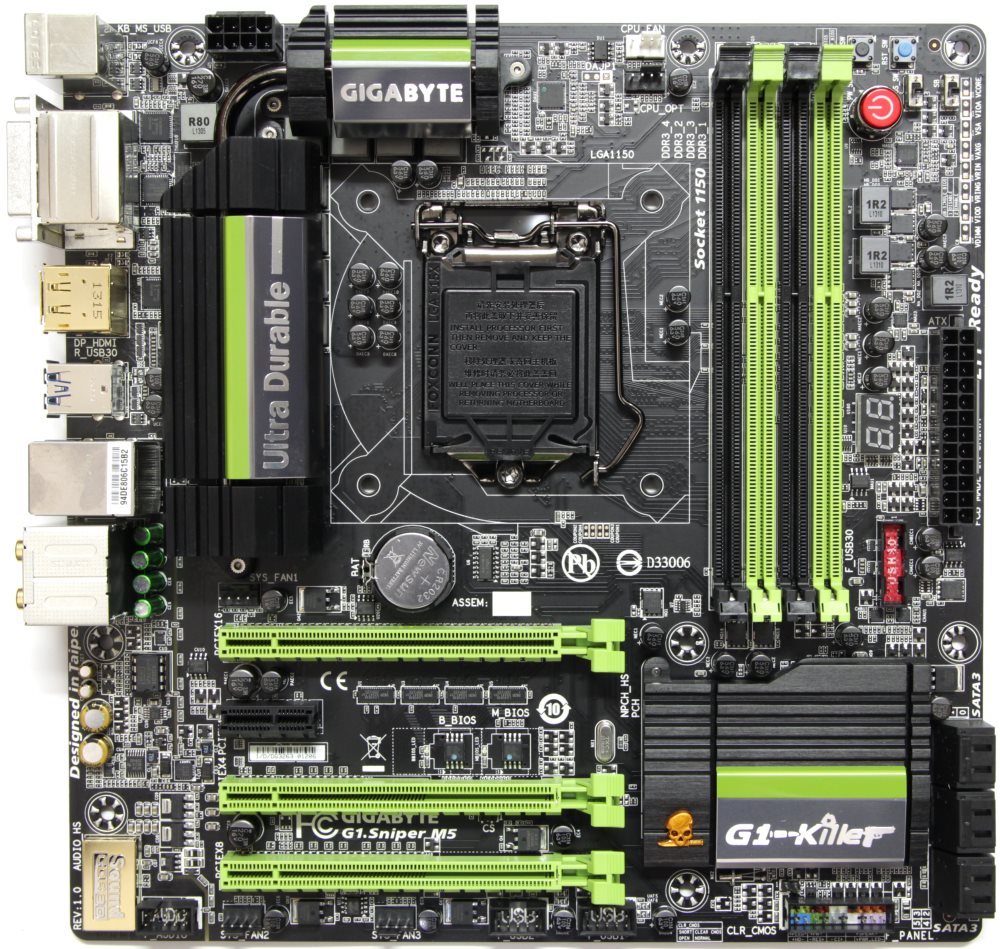

Вот как, по мнению инженеров Gigabyte, выглядит современная Gaming Motherboard.
Да, на вкус и цвет товарищей нет, но лично мне дизайн и оформление очень симпатичны. Есть здесь что-то такое олдскульное, навевающее времена DFI LanParty. В то же время все выглядит свежо, актуально и современно, а самое главное – значительно дороже, чем есть на самом деле. Судите сами: черная матовая печатная плата, ярко-зеленые слоты, три радиатора и позолоченные разъемы на задней панели.
Такую плату будет не стыдно показать через прозрачное окошко корпуса, который в данном случае может быть немного компактнее, поскольку плата Gigabyte G1.Sniper M5 соответствует стандарту mATX. Ее габариты составляют 244 х 244 мм.
Питание на плату подается через основной 24-х и дополнительный 8-ми контактные разъемы. На моделях mATX подобное сочетание встречается не часто, но если уж на полноценных появляются два по 8-pin, то видимо и здесь это скоро войдет в норму.
Разумеется, возможна работа по формуле 24+4, но, на мой взгляд, с этой материнской платой будут использоваться блоки питания не меньше 500 Вт, а уж на них-то найдется 8-ми контактный дополнительный коннектор. Кроме того с новыми процессорами Haswell рекомендуется использовать устройства, соответствующие стандарту 80+ Gold.
Немного выше основного коннектора питания ATX можно заметить сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации устройства.
Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота. Они попарно окрашены в зеленый и черный цвет. С одной стороны каждого из них находится фиксатор, а с другой – защелка. Подобное решение на платах производства Gigabyte встречается редко, но нельзя не отметить, что это удобно.
Производителем заявлена поддержка следующих режимов работы DDR3: 1066 / 1333 / 1600 / (1800 / 1866 / 2000 / 2133 / 2200 / 2400 / 2500 / 2600 / 2666 / 2800 / 2933 / 3000 (разгон)) МГц со штатным напряжением 1.5 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт.
Питание процессора выполнено по восьмифазной схеме. Конечно, это далеко не рекордный показатель, но для небольшой платы, предназначенной для Haswell, хватит с лихвой.
К тому же G1.Sniper M5 позиционируется как устройство для любителей компьютерных игр. Это не значит, что стоит ограничиться штатным режимом, но для экстрима предназначены другие модели, а обычных результатов разгона можно добиться и здесь.
Хорошо видно, что на каждую фазу приходится по одной транзисторной сборке International Rectifier IR3553M с интегрированным диодом Шоттки. Кроме этого здесь используются катушки индуктивности в ферритовых корпусах и твердотельные конденсаторы Durable Black. ШИМ-контроллер представлен микросхемой International Rectifier IR3563B, который как раз обеспечивает восемь фаз.
Сверху чудо-транзисторы закрыты двумя радиаторами, которые сошли с картинки упаковки. Между собой они соединены тепловой трубкой. Каждый из них изготовлен из алюминиевого сплава, окрашен в черный цвет и крепится к материнской плате при помощи двух подпружиненных винтов с обратной стороны.
В качестве термоинтерфейса применена серая терморезинка толщиной около 1 мм. Сверху каждого радиатора находится декоративная крышка с надписью. В первом случае это Ultra Durable, а во втором – Gigabyte.
Еще один радиатор отвечает за охлаждение чипсета Intel Z87. Это устройство отвода тепла, если его можно так назвать, представляет собой кусок алюминия с маленькими и редкими ребрами. Зато он также окрашен в черный цвет и снабжается своей декоративной пластинкой с надписью G1-Killer. Рядом находится крохотный оранжевый барельеф с изображением логотипа серии – черепа с ножом.
Его крепление осуществляется при помощи двух подпружиненных винтов, а в качестве термоинтерфейса можно увидеть тонкую терморезинку. С таким подходом не надо оттирать кристалл чипсета от розовой «жвачки». Вот кстати и сам Intel Z87.
Для небольшой платы его функционала вполне достаточно и теперь не нужно будет нагромождать кучу различных дополнительных микросхем-контроллеров. Так, все шесть портов SATA 6 Гбит/с реализованы благодаря ему.
Поддерживаются различные уровни RAID, а также фирменные технологии компании Intel (такие как Intel Rapid Start Technology, Intel Smart Response Technology и Intel Smart Connect Technology).
Это же распространяется и на реализацию интерфейса USB 3.0. Всего чипсет Intel Z87 поддерживает шесть таких портов и всем им нашлось место. Четыре находятся на задней панели и два в виде колодки, расположенной недалеко от коннектора питания ATX.
Колодка специально выделена красным цветом для того, чтобы было понятно, что на каждый порт поступает усиленное питание, необходимое для зарядки подключенных к нему мобильных устройств. Кроме этого в самом низу размещены две колодки USB 2.0 для подключения четырех устройств. Еще два порта этого стандарта находятся на задней панели.
В правом нижнем углу разместился разъем для подключения кнопок и индикаторов корпуса.
Рядом присутствует перемычка для сброса настроек BIOS. В данном случае производителю следовало бы вывести кнопку, так как при переразгоне плата ведет себя не всегда корректно.
Чуть выше под радиатором спряталась микросхема контроллера ввода/вывода ITE IT8728F.
Поскольку перед нами материнская плата стандарта mATX, то можно рассчитывать только на четыре слота расширения.
Это два PCI-e x16 Gen 3.0, один PCI-e x16 (x4) Gen 2.0 и еще один PCI-e x1 Gen 2.0. Первая пара разместилась по самым краям: один вверху, другой внизу. Что это дает? Теоретически можно поставить два видеоадаптера с трехслотовой системой охлаждения, однако для этого понадобится полноразмерный корпус и все разъемы, находящиеся внизу, будут перекрыты. Точно таким же образом не влезет вниз двухслотовая видеокарта.
Однако с одним ускорителем больше проблем доставляет верхний слот. Он размещен слишком близко от процессора, поэтому стендовый кулер пришлось развернуть так, чтобы вентилятор внутри дул вверх.
В левом нижнем углу находится звуковой кодек, который закрыт специальной декоративной крышкой с надписью Sound Core3D. Она припаяна к материнской плате, но я рискну предположить, что за ней скрывается микросхема Creative CA0132.
Точно такой же кодек находился на плате Gigabyte G1.Sniper M3. Здесь по-прежнему применяются специальные «музыкальные» конденсаторы производства компании Nichicon. Вдобавок вся звуковая часть отдельно выделена на печатной плате, а границей служит миллиметровая полоска из печатной платы без слоев металлизации. На этом островке в самом низу находится разъем для подключения передней аудиопанели.
Под реализацию звука здесь выделено просто огромное пространство по сравнению с оставшейся площадью материнской платы. Занимает место и разъем для установки операционного усилителя. Как уже отмечалось ранее, здесь его можно заменить.
По умолчанию установлена микросхема OPA2134PA.
Еще одна поставляется в комплекте вместе со специальными щипцами для удобства демонтажа.
Это микросхема National Semiconductor LM4562NA.
Пока неясно, как эти манипуляции повлияют на звук, но сам факт того, что пользователь может установить любой операционный усилитель на свой вкус, смотрится неплохо.
За задней панелью в районе сетевого гнезда RJ-45 скрыта микросхема сетевого контроллера Qualcomm Atheros Killer E2200.
О нем уже немного рассказывалось при обзоре новых материнских плат компании MSI. Основным его преимуществом перед остальными является программное обеспечение, которое устанавливает приоритеты для различных типов трафика, позволяя получить чуть меньшие задержки в компьютерных онлайн-играх. Несмотря на то, что это выглядит весьма сомнительно, технология работает, но только на хорошем канале, где все зависит только от сетевого адаптера, а не от качества соединения.
В правом верхнем углу находится своего рода блок управления платой.
Здесь можно обнаружить два переключателя, которые позволяют выбрать BIOS, и три кнопки Power, Reset и ClrCMOS. По правому краю расположены контактные площадки для замера напряжения на различных компонентах. А неподалеку распаян ШИМ-контроллер International Rectifier IR3570A, предназначенный для питания памяти.
На задней панели расположились следующие компоненты.
| Поддерживаемые процессоры | Core i5, i7 четвертого поколения в исполнении Socket 1150 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel Z87 |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) МГц |
| Слоты расширения | 2 – PCI-e 3.0 x16 (x8+x8) 1 – PCI-e 2.0 x16 (х4) 1 – PCI-e 2.0 x1 |
| Поддержка Multi-GPU | SLI, CrossFireX |
| Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z87; RAID 0, 1, 5, 0+1, JBOD |
| Поддержка mSATA | нет |
| Сеть | 1х Atheros Killer E2201 |
| Аудио | Creative CA0132 – 8-канальный HD аудиокодек |
| USB 2.0 | 2+4x USB 2.0 (Intel Z87) |
| USB 3.0 | 4+2x USB 3.0 (Intel Z87) |
| IEEE-1394 | нет |
| Системный мониторинг | ITE IT8728F |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 2x USB 2.0/1.1 4х USB 3.0 1x RJ45 2x HDMI 1x DVI-I 1x DisplayPort 5x 3,5 мм Jack 1х Optical S/PDIF Out |
| Фирменные технологии |
|
| Размеры, мм | 244 x 244 |
| Форм-фактор | mATX. |
С новой оболочкой BIOS компании Gigabyte вы уже могли познакомиться ранее, поскольку у меня на тестировании побывали две платы: GA-Z87X-D3H и GA-Z87M-D3H. Признаться, я ожидал, что хотя бы в этом продукте что-то изменят и все будет выглядеть иначе, но это было ошибкой. Немного изменилась лишь цветовая палитра (в режиме Windows).
Видеоролик ниже предоставляет возможность кратко ознакомиться с меню настроек.
Принципиально ничего не изменилось, по этой причине предлагаю лишь кратко просмотреть все пункты меню.
При запуске открывается режим Windows на первой вкладке Main.

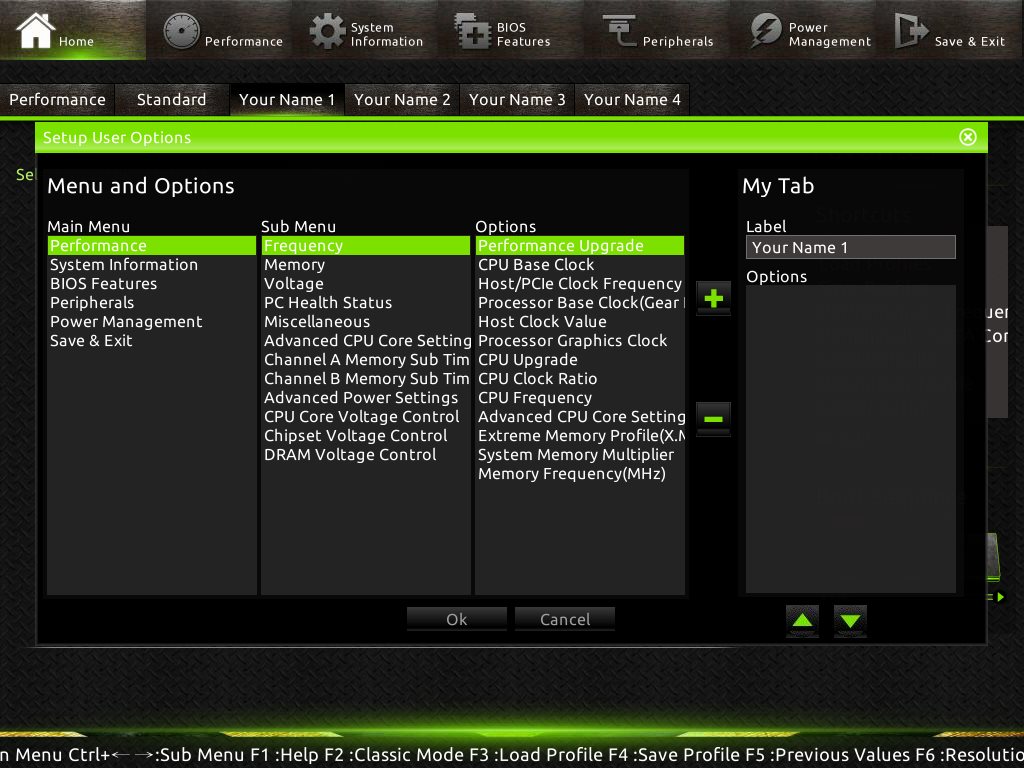

Здесь находятся еще шесть разделов. Первый изначально называется Performance, однако в самом низу есть пункт Setup, который позволяет переименовать эту страницу, а также изменить все пункты на ней.
Дальше в основном меню идет вкладка Performance.

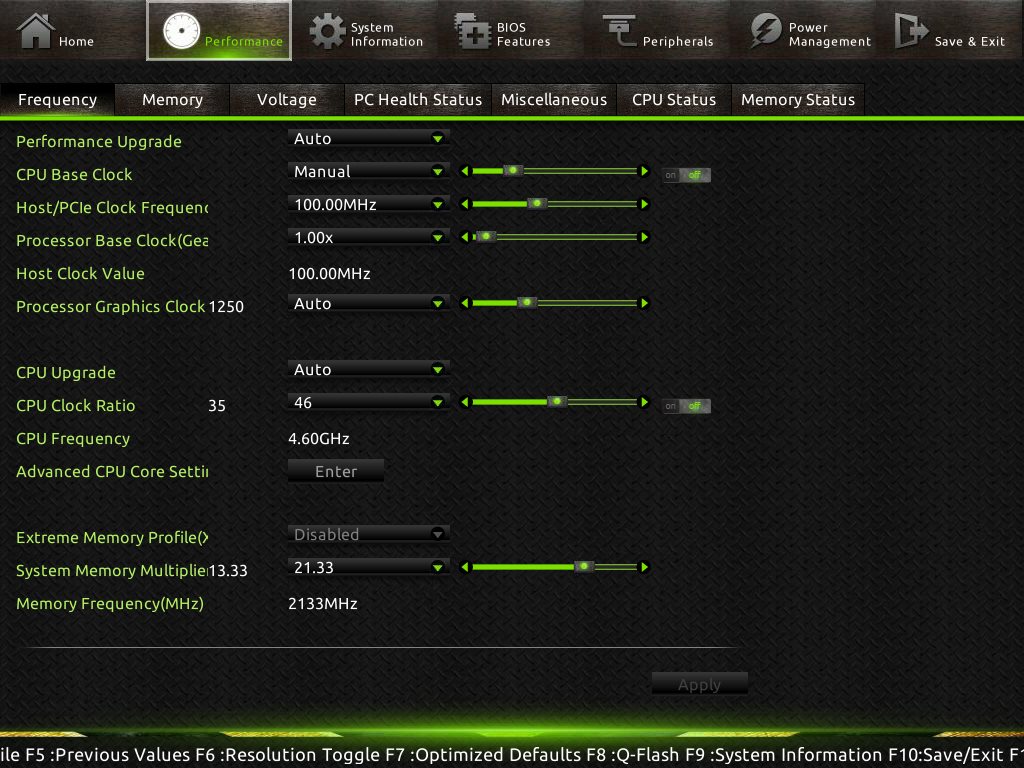

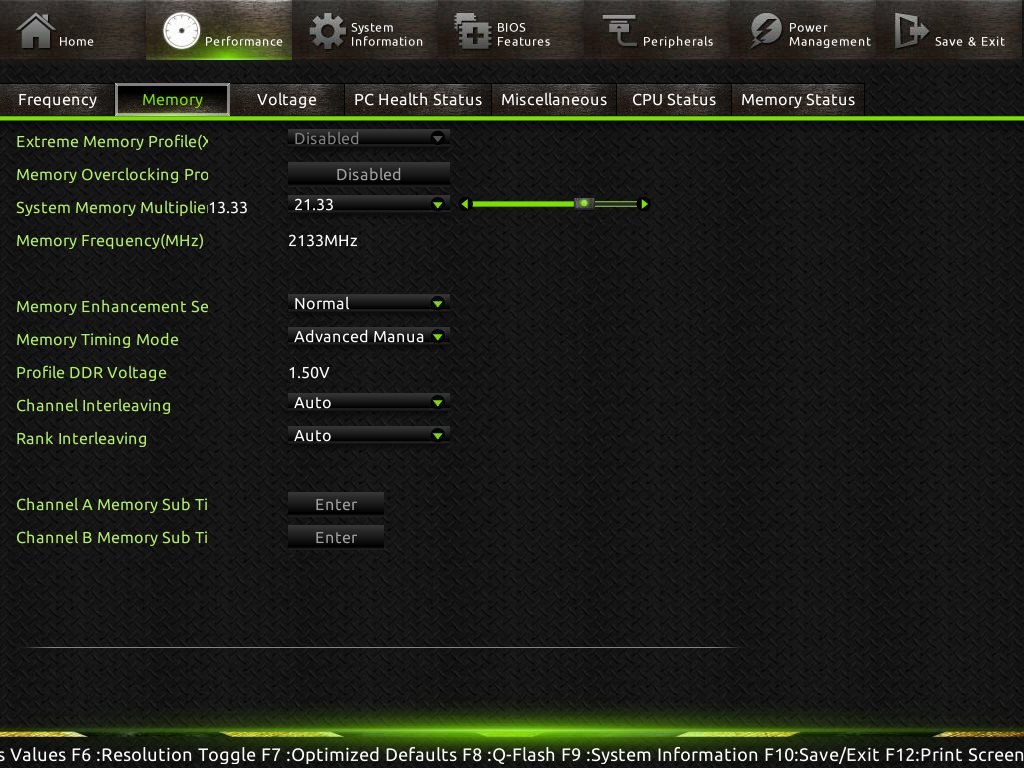

В нее входят семь закладок, каждая из которых открывает свой экран. Сначала появляется страница Frequency. Следом за ней идет Memory.
Voltage.

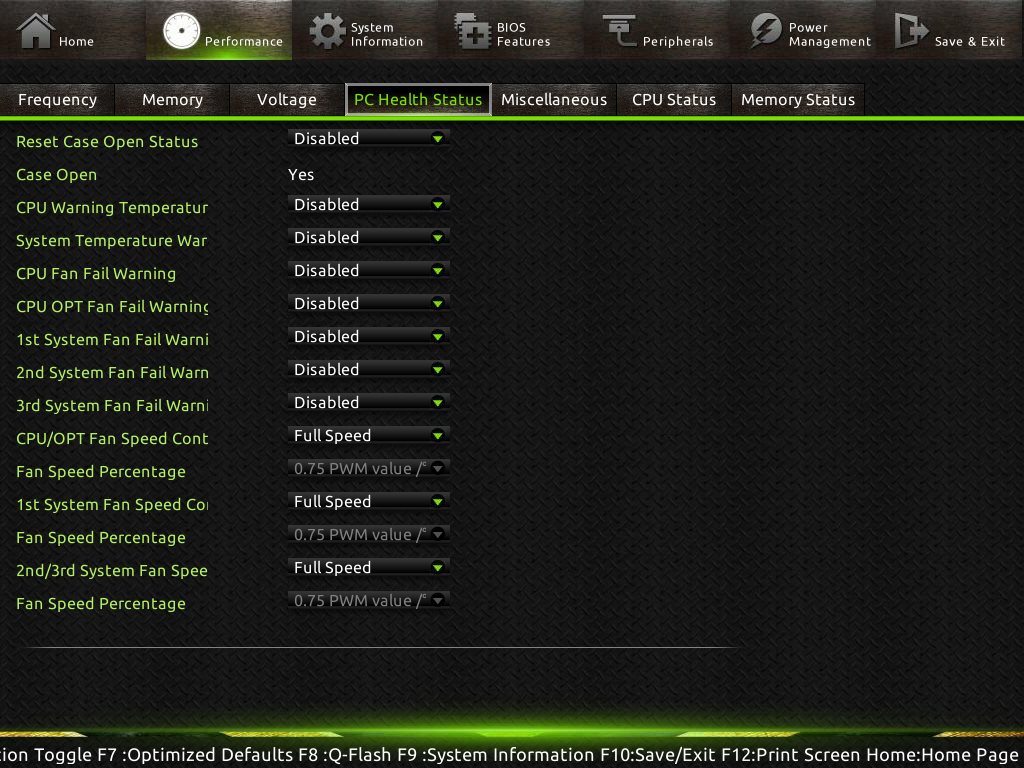

PC Health Status.

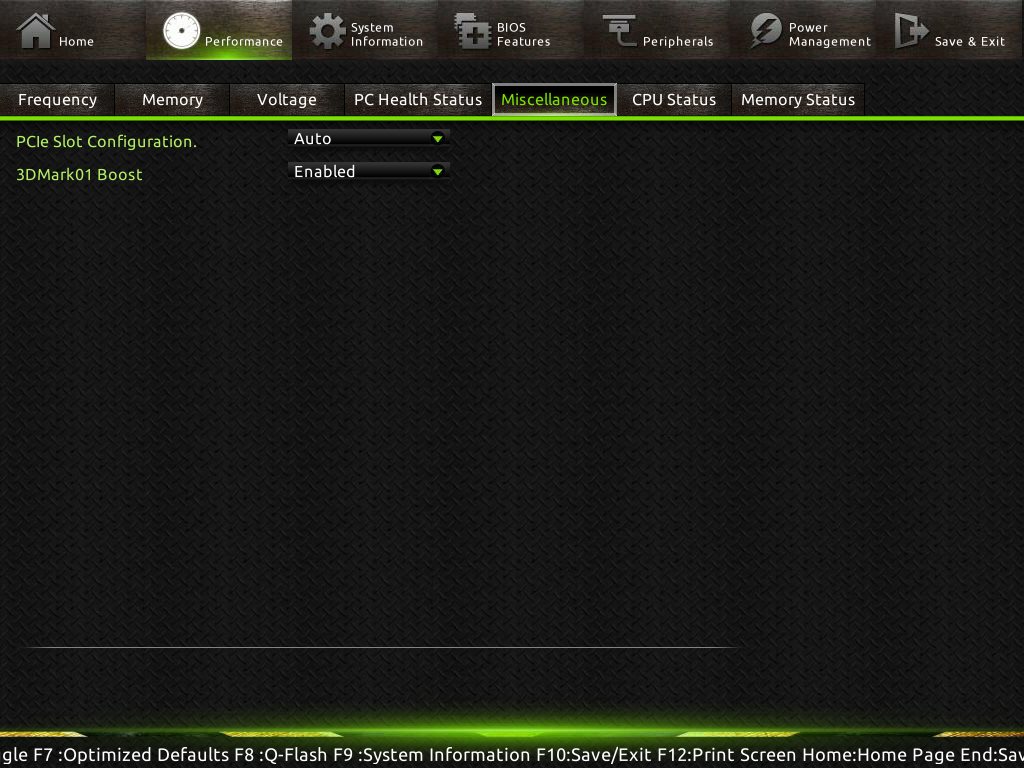

Miscellaneous.
CPU Status.

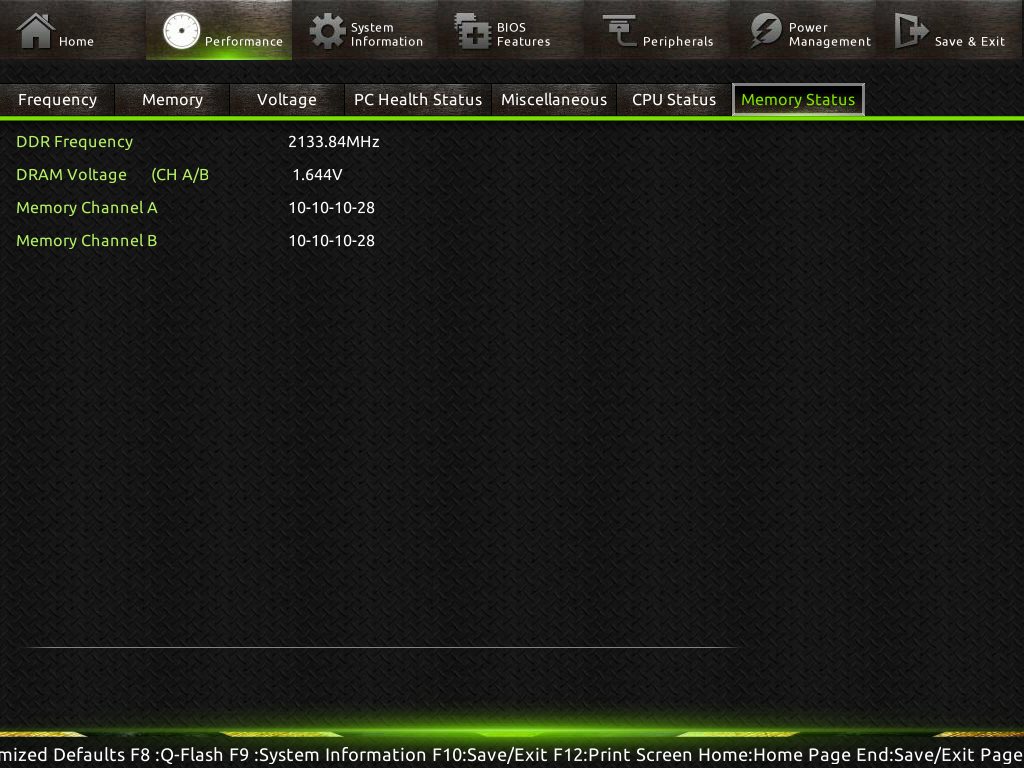

Memory Status.
Следующий раздел – System Information, в котором есть две вкладки.

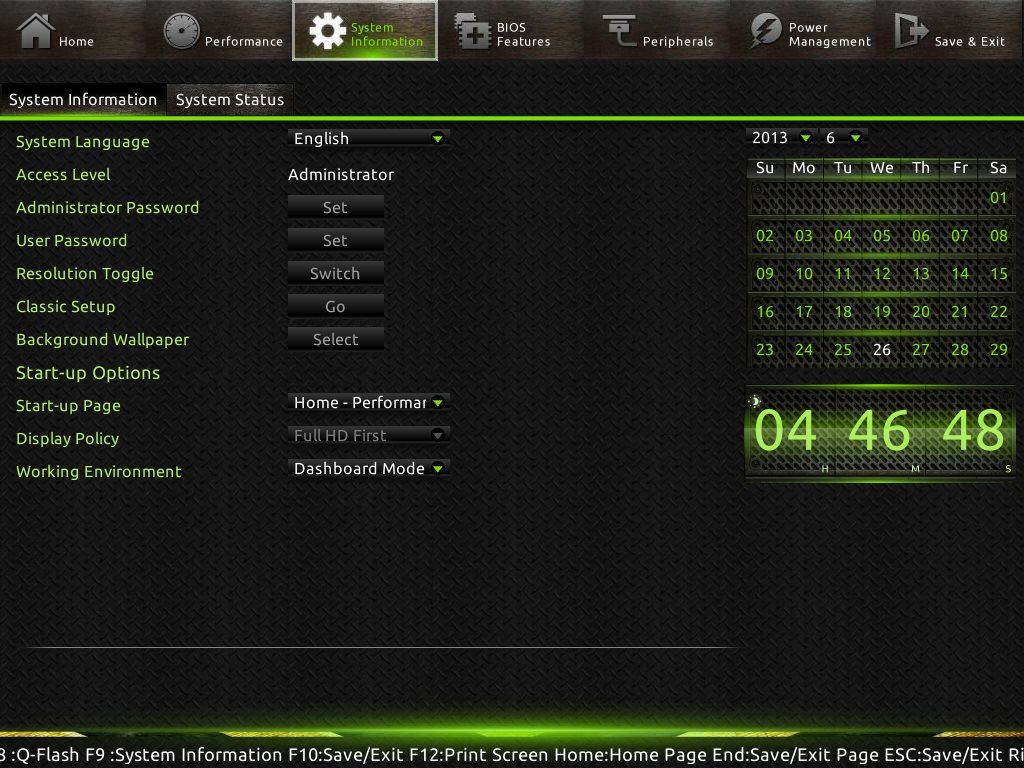

Собственно System Information…

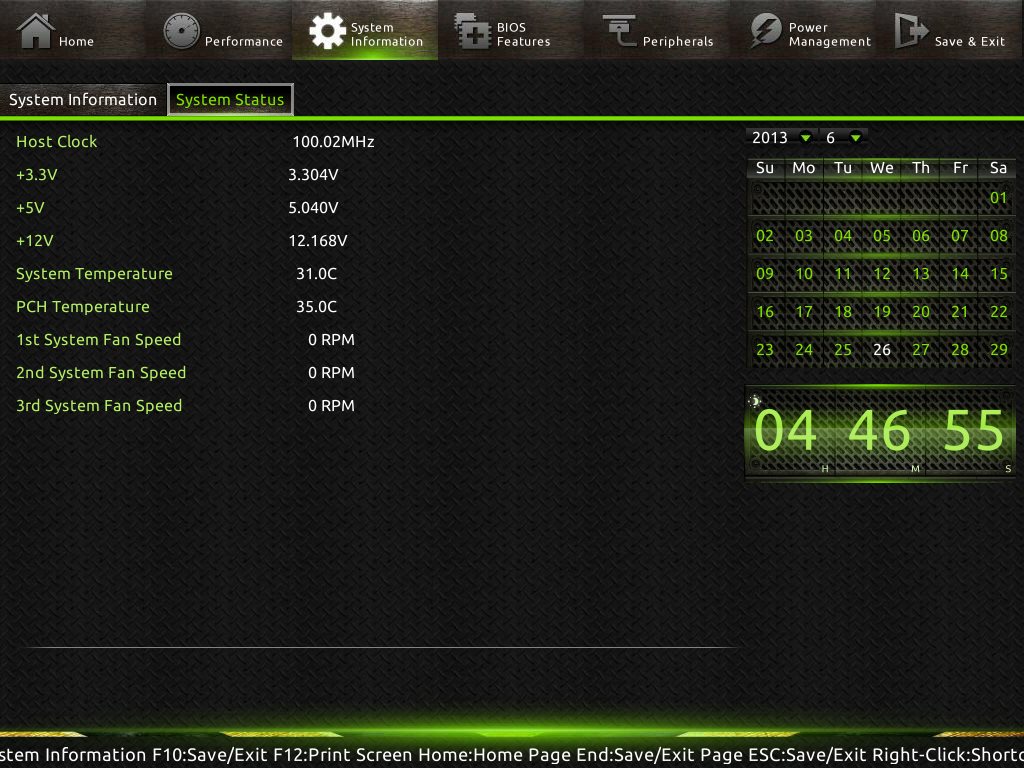

… и System Status.

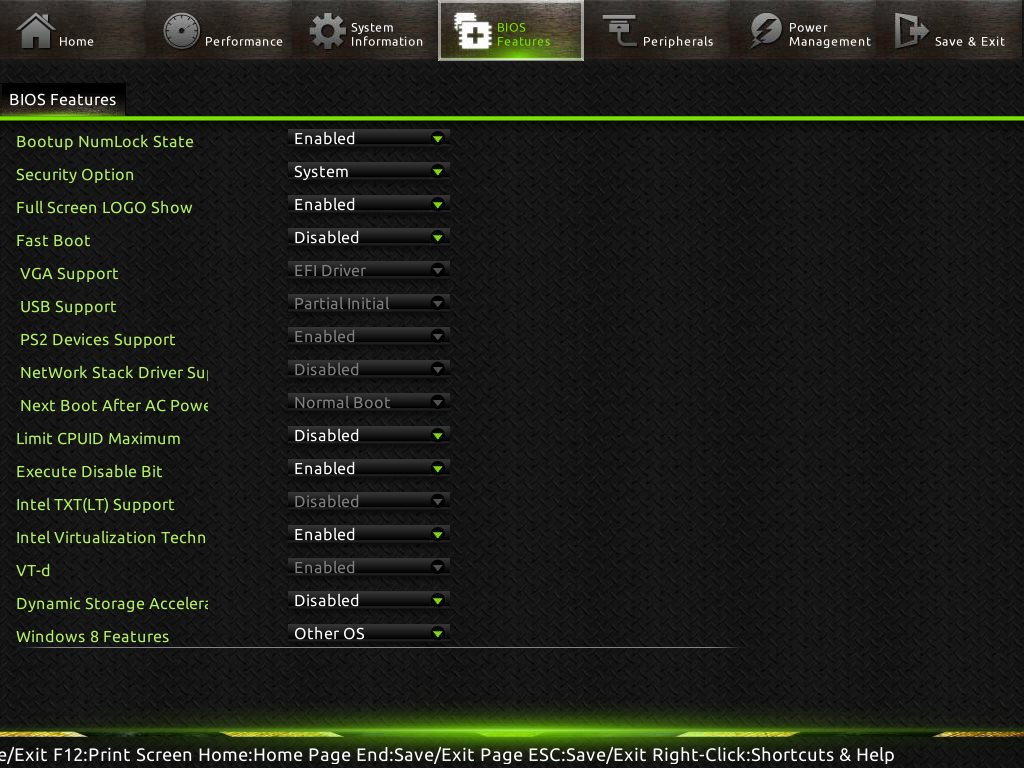

Затем следует раздел BIOS Features.
За ним идет Peripherals с четырьмя вкладками.

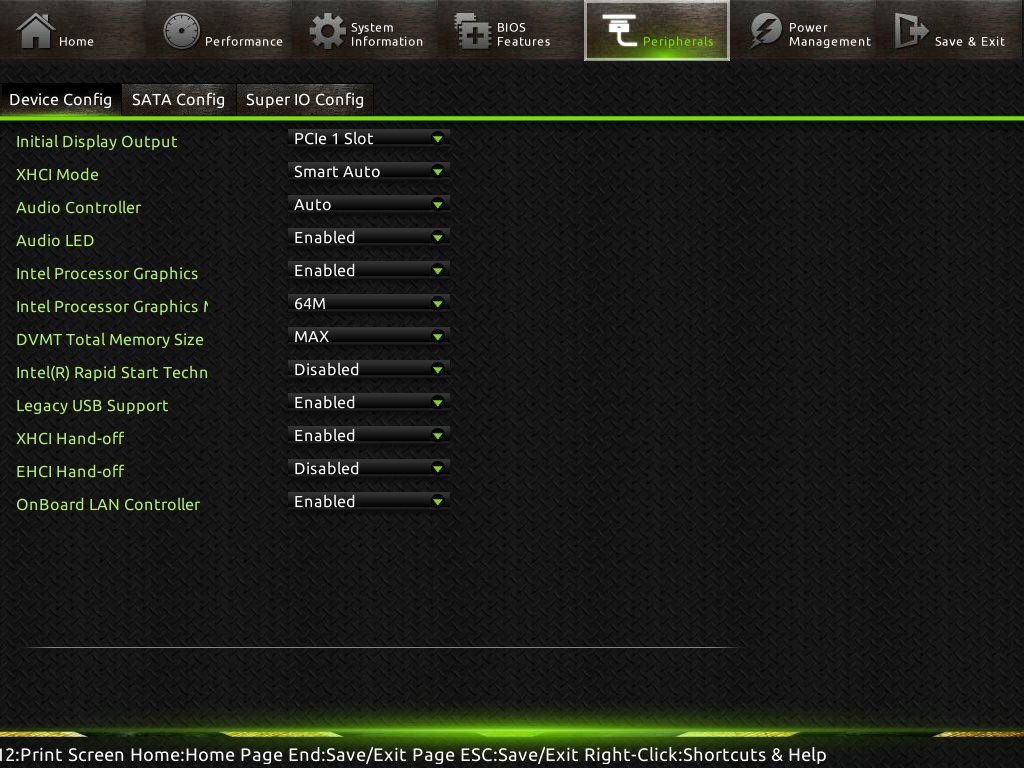

Device Config.

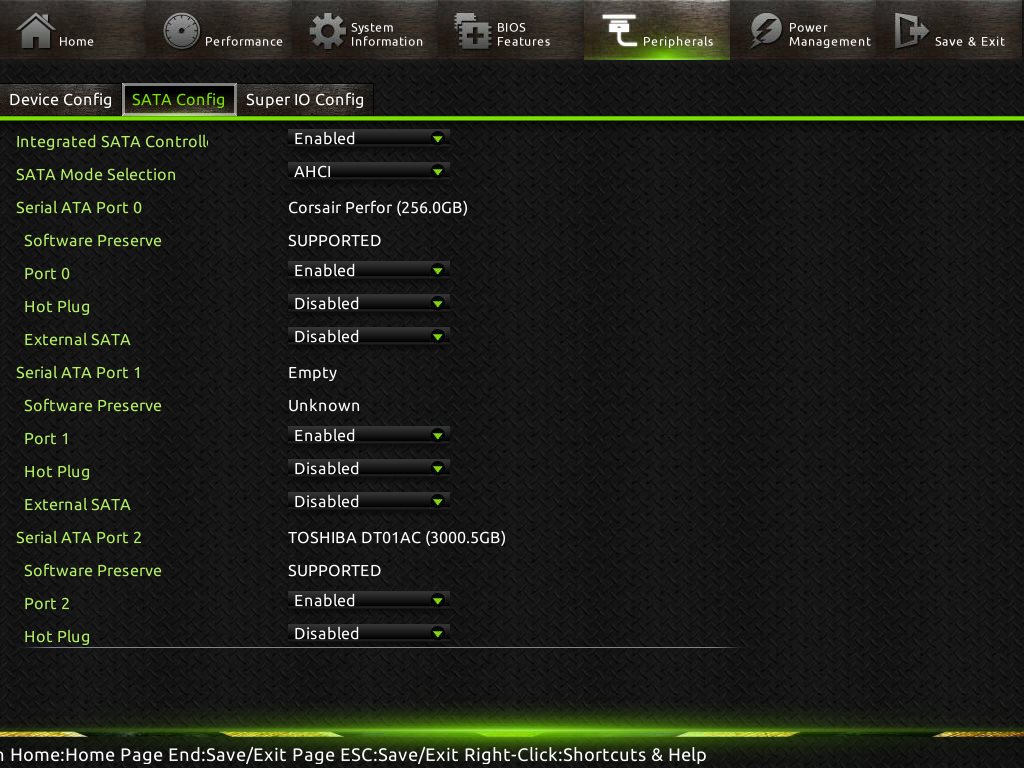

SATA Config.

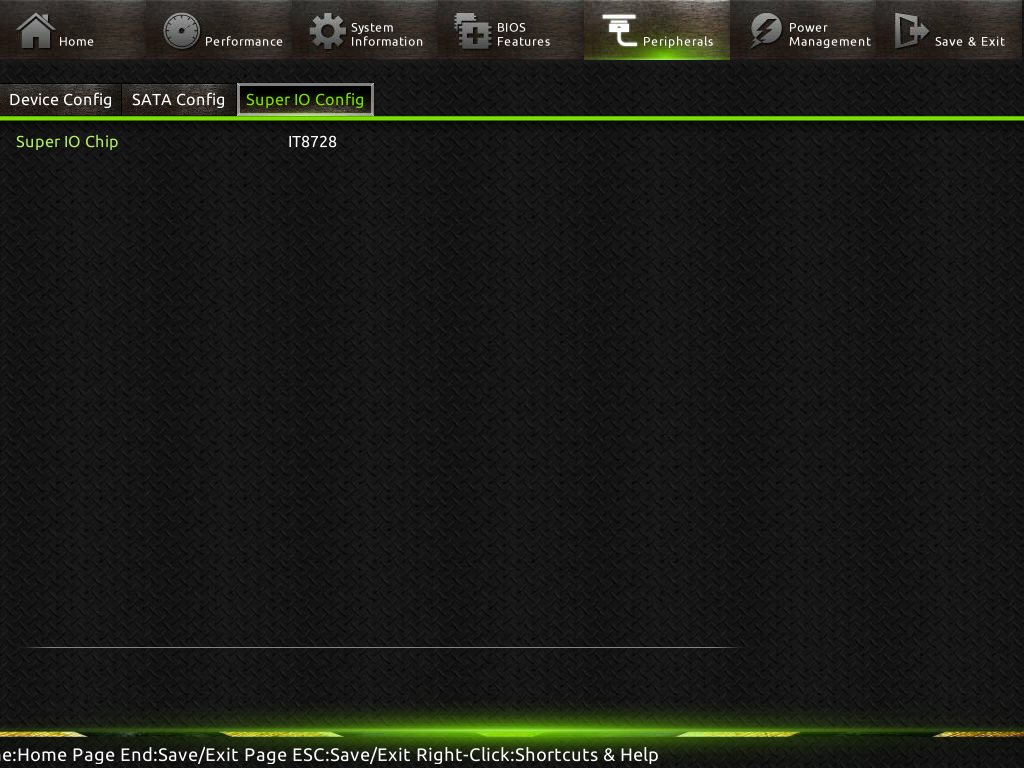

Super IO Config.

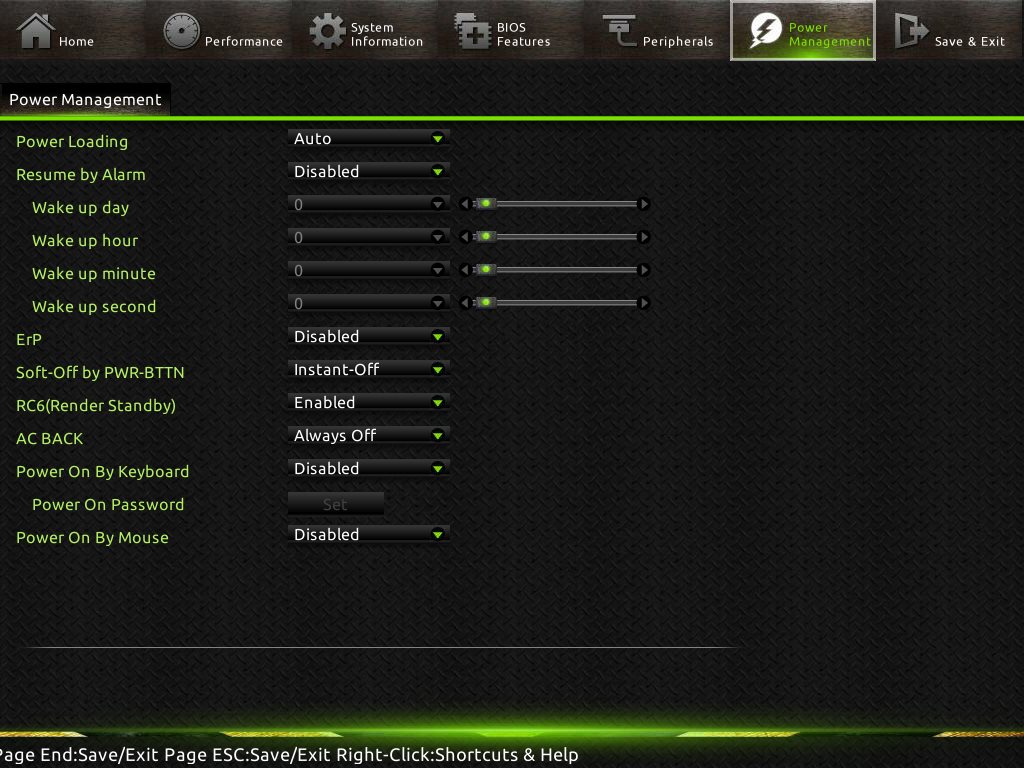

Далее – раздел Power Management.

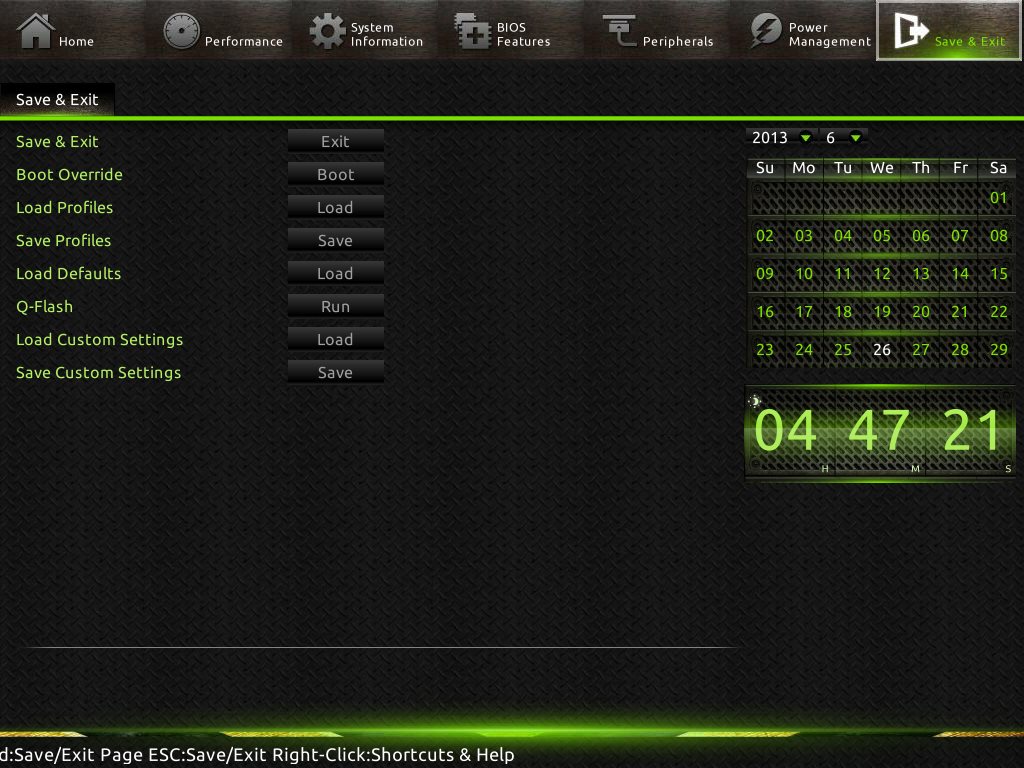

В самом конце традиционный Save & Exit.
Чтобы быстро перейти в классический режим, необходимо нажать клавишу F2. Перед нами появляется практически все то же самое, но уже без красивых обоев. Этот режим мне показался более привычным и информативным.
Открывается он на вкладке M.I.T. основного верхнего меню, которая содержит несколько ссылок.
M.I.T. Current Status.
Advanced Frequency Settings.
Здесь есть ссылка Advanced CPU Core Settings.
Возвращаемся назад и выбираем Advanced Memory Settings.
За ней скрываются две ссылки – Channel A Timing Settings и Channel B Timing Settings.
Дальше идет Advanced Voltage Settings.
Здесь находятся четыре ссылки. Первая – Advance Power Settings.
CPU Core Voltage Control.
Chipset Voltage Control.
DRAM Voltage Control.
Напряжение на компонентах изменяется в следующих диапазонах:
PC Health Status.
Самая нижняя ссылка – Miscellaneous Settings.
Следующим разделом меню идет вкладка System Information.
Затем BIOS Features.
Peripherals.
Power Management.
Save & Exit.
Тестирование материнской платы Gigabyte G1.Sniper M5 проводилось в составе следующей конфигурации:
Теперь проверим, как обстоят дела с разгоном. Вы уже могли убедиться, что система питания здесь не может служить ограничением при использовании воздушного охлаждения. По этому показателю маленькая плата смотрится ничуть не хуже полноразмерной. А раз ограничений нет, то можно надеяться на достижение максимальной частоты самого процессора. Иными словами, все должно упереться именно в него. Однако это заблуждение.
Было перепробовано все, что можно, но выше 4600 МГц стендовый i7-4770K стабильно работать отказывался, хотя на других платах я без особых усилий получал с ним дополнительную прибавку в 100 МГц.
На мой взгляд, ахиллесова пята этого устройства – не очень прямой BIOS, который стал не только хуже выглядеть, но и работает не очень корректно. Особенно это заметно при переразгоне. Постоянно приходится сбрасывать BIOS, и в итоге разгон превращается в пытку. Про то, чтобы увеличить шину BCLK, даже думать не стоит. Малейшее отклонение и снова приходится нажимать кнопку ClrCMOS. Однако не буду лукавить, один раз мне удалось загрузить систему с частотой 125 МГц.
Но после очередной перезагрузки система не запускалась, а после сброса и новой установки тех же значений начался цикл-ребут. В итоге я просто махнул рукой и понял, что для разгона либо стоит ждать нормальный BIOS, либо брать что-то другое.
Осталось проверить лишь разгон памяти. В целом она не показала ничего выдающегося. Мои модули Samsung, которые везде работают на 2133 МГц DDR3 с таймингами 10-10-10-28-1Т, аналогично заработали и здесь.
Тестирование Gigabyte G1.Sniper M5 проводилось в корпусе Corsair Graphite 600T с открытой боковой стенкой, при комнатной температуре 28°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Посмотрим теперь на температуры радиаторов.
Звуковой кодек, судя по всему, представлен микросхемой Creative CA0132. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Звук получается чистый, ровный и объемный. И, действительно, в играх разницу я ощутил. Может, это напоминает эффект плацебо – достаточно одного упоминания Creative, чтобы сработало самовнушение. Справедливости ради отмечу, что для сравнения устанавливалась плата X-Fi Titanium, и она показалась мне немного лучше.
Однако самое интересное – замена операционного усилителя. Правда, в этом случае никакой разницы я не ощутил. Возможно, у меня не такой тонкий слух, но звучание показалось абсолютно одинаковым. Поэтому возможность замены операционного усилителя можно рассматривать лишь как перспективу модернизации еще одного направления – звука.
В московской рознице материнская плата Gigabyte G1.Sniper M5 продается по цене около 7000 рублей. Дорого? Но после изучения полного функционала устройства его стоимость уже можно счесть приемлемой. По сути, здесь есть все, что нужно любителю компьютерных игр от продукта такого уровня – звук, сеть, разгон. А небольшие габариты позволяют создать компактное и мощное решение. В этом же кроется и один из минусов. Очень сложно сделать такую компоновку слотов и разъемов, чтобы угодить всем. При установке видеокарты можно столкнуться с ее несовместимостью с процессорной системой охлаждения. А в случае установки второго ускорителя в режиме SLI или CrossFire может понадобиться полноразмерный корпус, но тогда теряется смысл компактности.
Штатный набор Gigabyte OP AMP Upgrade Kit предоставляет возможность экспериментировать со звучанием интегрированного кодека, который реализован микросхемой компании Creative, а не просто закрыт декоративной крышкой. Несмотря на это, я не заметил никакого отличия между двумя разными операционными усилителями. Возможно, перед нами очередная маркетинговая уловка. Также традиционно на фоне последних моделей плат меня огорчил BIOS. Я думаю, что именно из-за него продукт не может раскрыть свой разгонный потенциал. А об однообразии меню настроек можно не повторять. Визуально 3D BIOS был интереснее, а здесь лишь сплошные пункты в двух цветовых решениях.
В итоге разработчики немного не дотянули до идеала, поэтому компании Gigabyte остается пожелать больше времени уделять программному обеспечению, поскольку с аппаратной частью все и так замечательно.
