Компания BitFenix с тайваньской пропиской начала свое шествие по просторам России в 2010 году, став темной лошадкой. На сегодняшний день их продукция представлена несколькими моделями корпусов и большим количеством вентиляторов на любой вкус. Однако ни то, ни другое еще ни разу не доходило до лаборатории Overclockers.ru.
Все когда-то бывает в первый раз, поэтому нас ждет знакомство с этим производителем. И начнем с корпуса под названием BitFenix Colossus White Edition.
Герой вполне оправдывает свое «гигантское» название, поскольку выполнен он в формате Full Tower и может вместить материнские платы форм-фактора E-ATX, не говоря уже о длинномерных видеокартах и высоких процессорных кулерах. Его стоимость в московской рознице колеблется в районе 5.5-6 тысяч рублей в зависимости от модификации. А этого добра у BitFenix хватает – мало того, что Colossus можно купить в черном или белом исполнении, так еще есть модели с окном в боковой стенке.
Однако основная изюминка продукта заключается далеко не в его возможностях, а всего в одном слове – моддинг. Для многих энтузиастов внешний вид компьютера зачастую становится даже более важным, чем его начинка. Да я и сам в какой-то мере увлекаюсь этим, поэтому Colossus был для меня вдвойне интересен. Дело в том, что он снабжен заводской подсветкой передней панели и боковых стенок, причем она может быть разных цветов!
Ну чем не основа для интересного моддинг-проекта? И вот наконец-то благодаря помощи компании Регард заветная коробка с BitFenix Colossus White Edition оказалась у меня. Пора приступать!
Корпус продается в коробке из плотного картона, оформленной в темных тонах. Ее габариты составляют 32.6 х 62 х 64 (В) см, при этом масса главного героя в упаковке равна 17.7 кг. Мне для тестов досталась модель в белом исполнении, о чем свидетельствует надпись «White Edition».
Вес не маленький, так что стоит заранее озаботиться вопросами транспортировки. Стандартные вырезы в торцах упаковки на месте, но толку от них немного.
Помимо большого логотипа компании-производителя и собственно фотографии корпуса на одной из боковых граней можно увидеть основные особенности внешнего и внутреннего строения модели BitFenix. Весьма информативно, а главное полезно для потенциального покупателя.
Для любителей скупых цифр на один торец вынесена подробная спецификация.
Красивая упаковка с нужной информацией это прекрасно, но не стоит отвлекаться от главного.
Внутри Colossus лежит лицевой панелью вверх. Защитой от механических повреждений служит пара пенопластовых демпферов и прозрачный пакет.
Кроме самого корпуса внутри находится руководство пользователя на нескольких языках.
Русского там не найти, да это в общем-то и не нужно. Пошаговые инструкции с подробными картинками не оставят никаких вопросов.
А вот комплект крепежных элементов с дополнительными аксессуарами обнаруживается только внутри «кейса».
В состав комплекта поставки входит:
Дополнительно производитель снабдил свой продукт вот таким переходником с 5.25” на 3.5” из белого пластика:
Комплект не впечатляет, но большего и не надо. Единственное, что огорчает – винты, сваленные в один пакет. Собирать корпус было бы намного проще, будь они расфасованы по назначению.
Инженеры BitFenix смогли разработать очень интересный и необычный дизайн. На ум для сравнения приходят различные модели космических кораблей из фантастических фильмов. Такой корпус однозначно сможет произвести эффект на окружающих.
Как и подобает устройству с таким названием, габариты нашего героя действительно впечатляют: 245 x 582 x 558 (В) мм. Основными материалами при изготовлении послужили сталь, толщиной 1 мм, и пластик.
Масса корпуса составляет внушительные 16 кг.
Подробный осмотр начнем по порядку, с передней панели. Она у Colossus закрыта декоративной дверцей из пластика.
Дверь снабжена пятью прорезями с оргстеклом, которые должны светиться во время работы. Ничего не напоминает? Не знаю, как вам, а мне сразу представляется Айзек Кларк из серии игр Dead Space.
В верхней части располагается логотип компании-изготовителя.
Дверца держится на металлических петлях, а за фиксацию отвечает пара магнитов. При желании ее можно перевесить на противоположную сторону или вообще снять.
Перед нами передняя панель. И тут хочется задать вопрос производителям: «Что это за провод?!» Нет, что это за провод, понятно. Он питает подсветку дверцы и логотипа.
Но почему в полностью белом корпусе его нельзя было хотя бы убрать в белую оплетку?! Я ведь не прошу использовать беспроводные технологии по передаче электричества, но этот красно-черный проводок начисто убивает всю концепцию! Оставим это на совести разработчиков и после приложения руки к лицу продолжаем осмотр.
В нижней части сквозь металлическую сетку виднеются лопасти фронтального вентилятора. Предусмотрен пылевой фильтр, но для его извлечения придется снять переднюю панель. Не очень-то изящно, но терпимо. Особенно если учесть, что она легко снимается.
Над нагнетающим вентилятором видны заглушки отсеков 5.25”. Они изготовлены из перфорированного металла и дополнительно закрыты с внутренней стороны тонким слоем поролона. То ли для защиты от пыли, то ли от звука. А может и то, и другое вместе.
Вся передняя панель обрамлена замысловатыми канавками. Сделаны они не для красоты, а для внешнего кабель-менеджмента. Что это такое, я поясню чуть позже. А в самом верху фронтальной панели вмонтирован замок, который производитель окрестил S3. Кроме этого здесь располагаются индикаторы питания и активности жесткого диска.
Зачем замок именно здесь, спросите вы? Тут мы дошли до еще одной фишки Colossus.
Для того, чтобы защитить кнопки от нажатия шаловливыми ручками, производитель спрятал их под крышкой верхней панели.
Причем это не просто крышечка, а неплохого объема ящик! Там легко помещается жесткий диск формата 3.5”. Здесь же размещаются все элементы управления корпусом.
Кроме стандартных кнопок пуска и перезагрузки можно обнаружить управление подсветкой BitFenix Colossus, а большая ручка посередине отвечает за обороты корпусных вентиляторов.
В стенках самого ящика расположились внешние порты. С левой стороны выведены два порта USB 2.0 и стандартные аудиоразъемы. На следующей стенке можно обнаружить два синих разъема USB 3.0. Одинокий разъем eSATA выведен на правой стороне ящика.
В целом решение весьма необычное. Можно даже сказать, под стать дизайну. На официальном сайте производителя сообщается, что этот ящик может служить как хранилище для разнообразной мелочи или для вашего IPhone. Неясно, почему именно эту марку решил выделить производитель (как и то, от кого прятать телефон под замком, разве что от ревнивой девушки, у которой есть привычка просматривать исходящие).
Теперь становится понятно назначение пресловутого внешнего кабель-менеджмента. На первый взгляд все хорошо, но меня не устраивает другое. Ящик не открыть, пока закрыта декоративная дверца. А значит, для запуска компьютера необходимо произвести слишком много бесполезных действий. Да, вопросы безопасности могут быть для кого-то важнее, но о какой защите стоит говорить, если пластиковую крышку можно за минуту разломать, используя длинную отвертку в качестве рычага? Я уж не говорю о том, что доступ к внешним портам оказывается весьма небыстрым.
Вся верхняя панель выполнена из пластика, кроме сетки, которая прикрывает вытяжной вентилятор.
Нужно сказать, что высота корпуса увеличилась на пару сантиметров именно из-за этой пластиковой накладки, главным элементом которой является упомянутый ящик. По сути, если бы производитель воспользовался более простым способом размещения управляющих элементов и внешних портов, можно было бы уменьшить высоту без ущерба для внутреннего объема.
Следующим пунктом нашего путешествия станут боковые стенки. Они похожи друг на друга как близнецы.
Волны это не что иное, как прорези в металле, а с внутренней стороны расположено оргстекло. Но более подробно строение боковых стенок будет исследовано в разделе «Подсветка».
Блок питания располагается снизу, что уже стало стандартом. Количество слотов расширения равняется девяти, что весьма неплохо.
Возле выреза для портов материнской платы находится посадочное место для вентилятора 120 или 140 мм. На снимке выше можно заметить упомянутые ключики для замка S3. Вверху сделаны четыре отверстия для шлангов СВО, которые закрыты резиновыми заглушками.
Взглянем теперь на нижнюю часть корпуса.
Здесь взору открываются несколько любопытных элементов. Во-первых, пылевые фильтры, которые закрывают все вентиляционные отверстия. Фильтр, расположенный в районе блока питания, съемный, а вот два других держатся на пластиковых заклепках и так просто их не извлечь.
Устойчивость BitFenix Colossus обеспечивают четыре ножки.
В целом после осмотра остались противоречивые впечатления. С одной стороны, интересный внешний вид и дизайн. С другой – пластик передней дверцы и верхней панели создает ощущение какой-то дешевизны. Неудобная (лично для меня) система с включением компьютера и бесполезный замок тоже не впечатляют.
Пора снять боковые стенки, чтобы узнать об особенностях внутреннего строения Colossus.

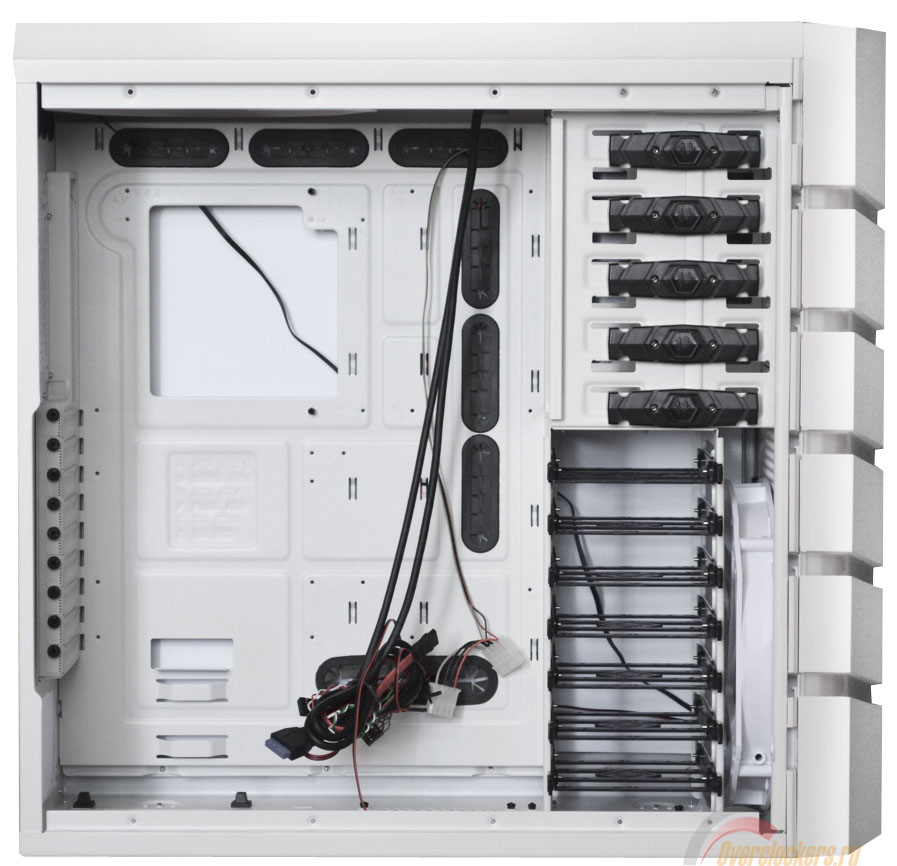

Боковины удерживаются привычными винтами с накатанной головкой. После их удаления перед нами предстают внутренности корпуса.
В этом случае производитель решил не изобретать велосипед, а просто задействовал стандартную схему. Colossus позволяет устанавливать материнские платы форм-фактора Mini-ITX, mATX, ATX и даже E-ATX.
В поддоне системной платы присутствует большой вырез под «бэкплейт» процессорной системы охлаждения, а также отверстия для вывода кабелей.
Жесткие диски предлагается устанавливать перпендикулярно.

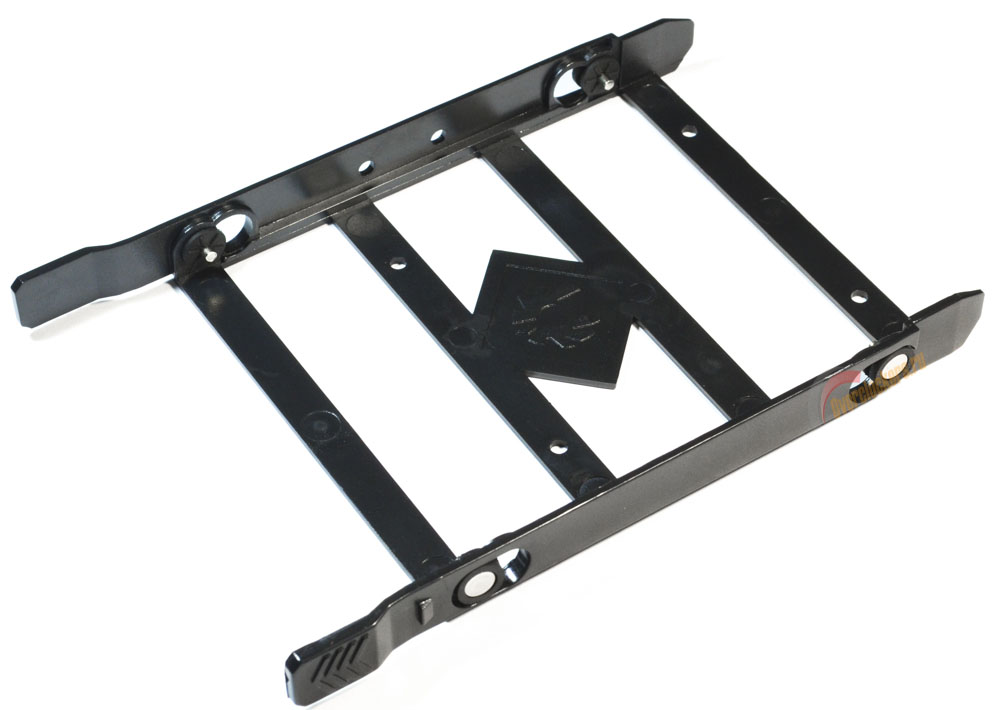

Для установки используются специальные пластиковые лотки. В них можно устанавливать как обычные HDD размера 3.5”, так и SSD типоразмера 2.5”. Всего можно разместить до семи накопителей.
Можно заметить, что охлаждением жестких дисков ведает большой вентилятор 230 мм, работающий на вдув. Но при этом верхний слот остается без активного обдува. Возможно, это скажется на температурном режиме, так что этот момент при тестировании стоит проверить особо.

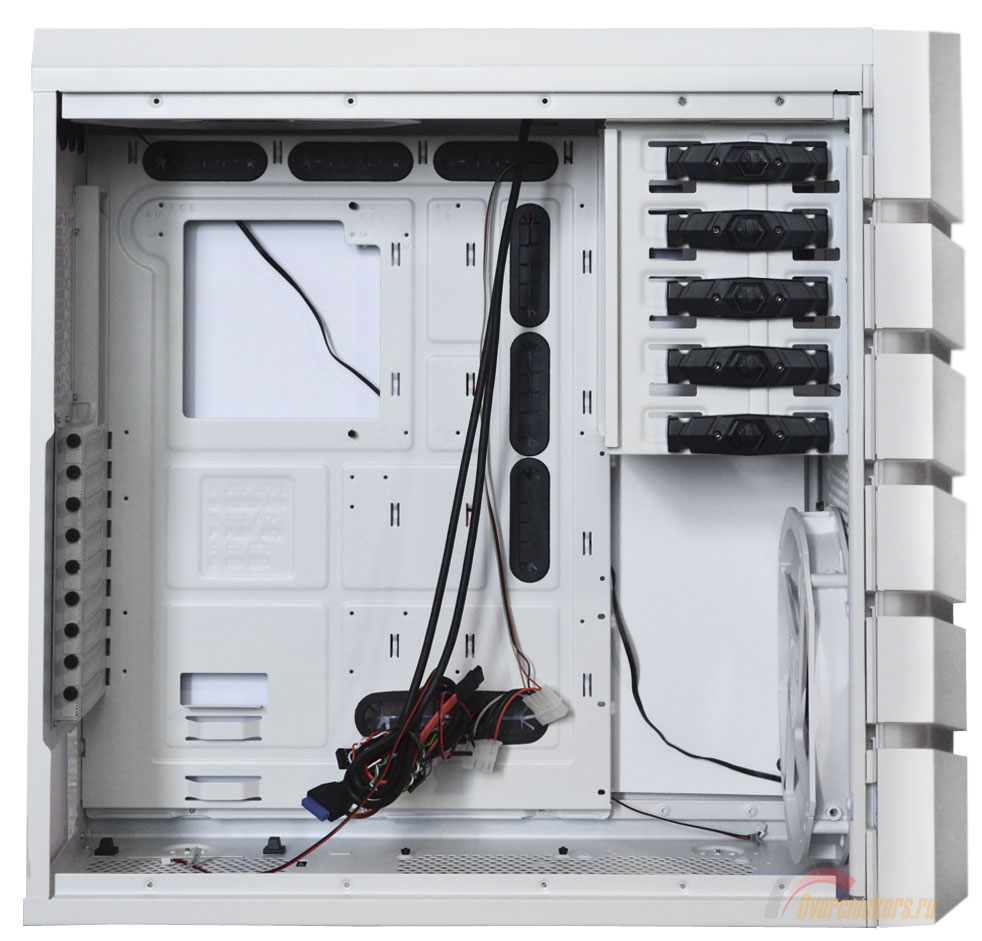

Если же все накопители перенесены в отсеки 5.25” (как, например, у меня), то корзину в теории можно удалить, благо что закреплена она только винтами. Однако, уверяю, что у вас пропадет это желание после того, как будет сделана хотя бы половина необходимых действий. Вообще, скорее всего, производитель не предусматривал такой возможности, но понял я это слишком поздно, и отступать было некуда. Так, для извлечения корзины надо открутить более десятка винтов (четыре вообще располагаются в нижней части отсека для оптических накопителей), удалить пылевой фильтр и только после этого вытаскивать П-образную конструкцию из корпуса.
Почему нельзя было сделать корзину сегментарной (как делают многие производители), чтобы при необходимости удалить неиспользуемые лотки? Хотя это уже придирки.

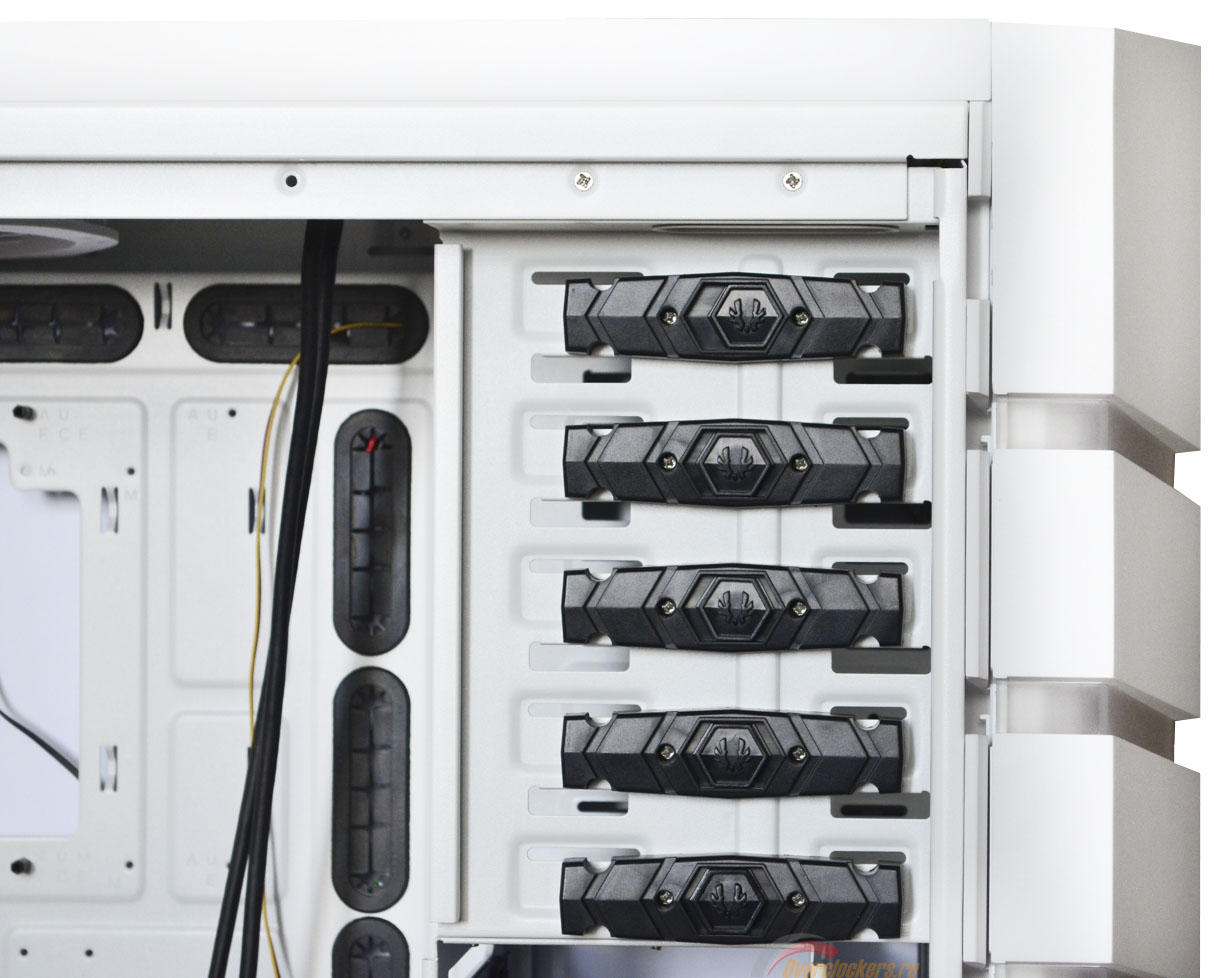

Пять отсеков для оптических накопителей снабжены безвинтовой системой крепления.

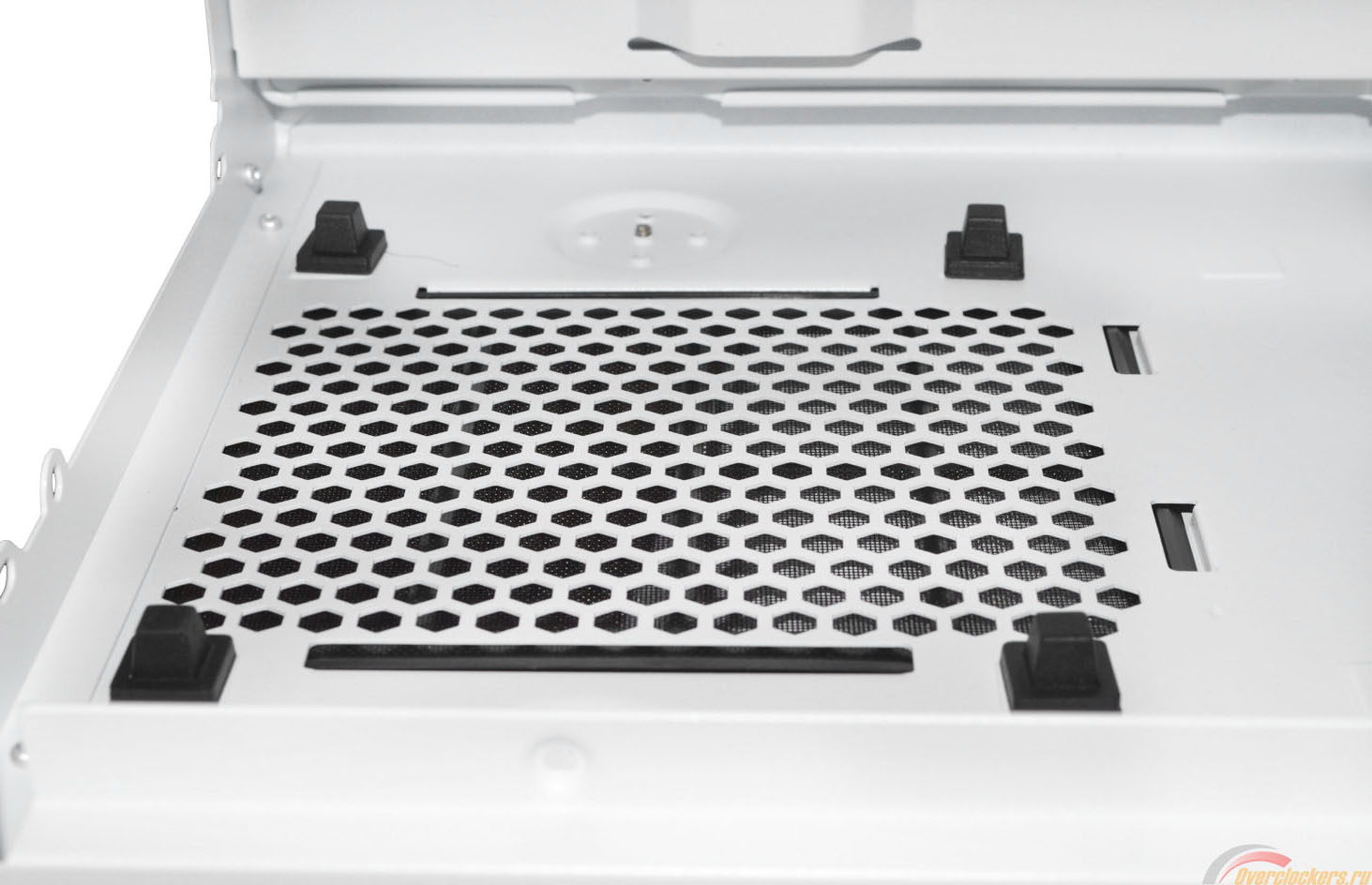

Блок питания, как уже говорилось, монтируется в нижней части на пластиковые стойки.

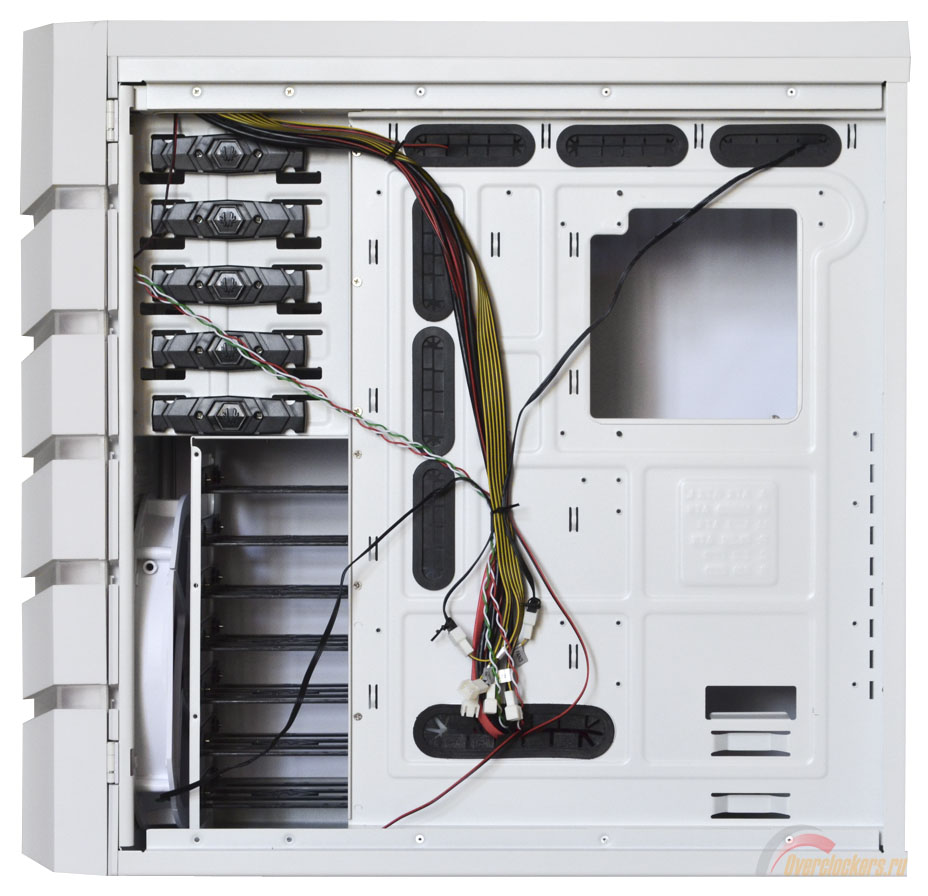

За поддоном для материнской платы достаточно места для укладки кабелей. К тому же присутствуют специальные ушки, за которые можно цеплять провода комплектными стяжками.
Качество изготовления на довольно высоком уровне. Шасси корпуса не играет в руках даже со снятыми боковыми стенками, а четыре ножки делают его очень устойчивым, не в пример оригинальному изваянию с греческого острова Родос.
Изначально продувкой корпуса должны заниматься всего два вентилятора. Однако для Colossus и вентиляторы должны быть соответствующие, так что типоразмер штатных вертушек составляет 230 мм.
Одна из них расположена под верхней крышкой и обеспечивает удаление нагретого воздуха за пределы системного блока.
Другую 230-ти миллиметровую вертушку мы уже встречали – она располагается на передней стенке и служит на благо комфортного существования жестких дисков.
Обе модели абсолютно одинаковые с маркировкой BFF-SCF-23030WW-RP. В их основе лежит гидродинамический подшипник. Специальная форма крыльчатки позволяет прокачивать до 97 CFM при 900 оборотах в минуту (+/- 10%). Эта парочка подключена к встроенному контроллеру вентиляторов.
Кроме пары комплектных пропеллеров есть возможность запитать через реобас дополнительно еще четыре вентилятора. Только все они должны оснащаться коннектором 3 pin. Вообще Colossus предлагает весьма большие возможности для расширения системы охлаждения.
Задняя стенка позволяет установить вертушки размера 120 или 140 мм. А верхний вентилятор можно заменить на пару «стодвадцаток». Еще одно посадочное место располагается на днище. Таким образом можно решить вопрос обеспечения забортным воздухом системы охлаждения видеокарты.
Но еще интереснее обстоит дело с передней панелью. Там стандартный BFF-SCF-23030 можно заменить на три модели размера 120 мм! При этом третья «стодвадцатка» зайдет в нижний отсек 5.25” (с этой целью в корзине сделан вырез). Либо вообще можно удалить корзину для HDD и установить двухсекционный радиатор для жидкостного охлаждения. Ограничений по толщине здесь не будет, а если взять в руки инструмент, то и 3х120 поместится, но для этого придется принести в жертву пару нижних отсеков 5.25”. А если учесть возможность размещения тонкого радиатора под крышей, то в перспективе маячит возможность собрать производительную систему водяного охлаждения, не выходя за пределы корпуса.
| Название модели | BitFenix Colossus White Edition |
| Тип конструкции | Full-Tower |
| Размеры (ШхВхГ), мм | 245 x 558 x 582 |
| Масса корпуса, кг | 16 |
| Материал изготовления | Сталь, пластик |
| Толщина стенок, мм | 1 |
| Внешние отсеки | 5 отсека 5.25” |
| Внутренние отсеки | 7 отсеков 3.5/2.5” |
| Внешние порты | 2 USB 3.0, 2 USB 2.0, микрофон, наушники |
| Слоты расширения, шт. | 9 |
| Поддержка материнских плат | ATX/ mATX/ mini-ITX/ E-ATX |
| Максимальная длина видеокарты, мм |
350 |
| Максимальная высота процессорной СО, мм |
190 |
А теперь обратимся к одной из главных фишек тестируемого корпуса. Всего у Colossus есть четыре блока подсветки:
Начнем с боковых стенок, чья тяжесть ощущается при снятии. Изнутри они укрыты листом белой плотной бумаги.
Вооружившись отверткой, я этот лист снял. Как и предполагалось, подсветку боковой стенки обеспечивает лист оргстекла с двумя группами светодиодов.
Внизу располагается маленькая платка, отвечающая за питание. К ней от передней панели тянется точно такой же черно-красный проводок.
С передней дверцей уже не так просто. В колоссальном корпусе и количество винтов немаленькое, поэтому, чтобы докопаться до сути, придется запастись терпением и выкрутить аж двадцать штук! Но оставим риторику и взглянем, что там обнаруживается.
Два ряда светодиодов синего и красного цвета, а также отдельно расположенный логотип BitFenix. Каждый ряд закреплен в специальных пазах с помощью термоклея. Ничего замысловатого, впрочем, этого здесь и не требуется. Ведь главное, как это выглядит снаружи.
Нужно сказать, выглядит эффектно. Но если хвастать корпусом, то лучше дождаться темного времени суток, поскольку при свете дня подсветка боковых стенок смотрится довольно блекло.
Кроме красного можно задействовать синий цвет.
На мой взгляд, такое сочетание смотрится куда лучше. Кнопки управления подсветкой в ящике позволяют переключать цвет, включать затухание или полностью отключить световые эффекты.
В корпусе BitFenix Colossus была собрана следующая система:
Начнем с установки материнской платы. Для этого необходимо вкрутить латунные стойки в поддон. После чего можно закреплять «материнку» комплектными винтами.
На этом этапе обнаружился неприятный прокол. Производитель ошибся с расположением одной стойки для системных плат форм-фактора mATX. Как я не высматривал в руководстве пользователя этот момент, но так и не понял, как закрепить нижний правый угол платы.
В идеале она должна быть примерно на сантиметр ниже. С другими стойками проблем не возникло.
Очередной раз, подивившись таким чудесам, я занялся установкой видеоадаптера. Заглушки слотов расширения держатся на винтах с накатанной головкой и откручиваются без помощи отвертки.
После проделанных манипуляций пришел черед накопителей. Обычные жесткие диски ставятся без использования винтов. Лоток гибкий и металлические штырьки без проблем входят в боковины HDD.
С SSD такой легкости не предвидится, вследствие чего приходится браться за отвертку. Радует, что можно обойтись без каких-либо переходников с 2.5” на 3.5”.
После этого можно просто задвинуть лотки в корзину и перейти к следующему пункту.
Но только не в случае с Colossus. Во время подключения проводов лотки буквально обвалились внутри корзины.
Памятуя о печальной судьбе оригинального Колосса, я забеспокоился. Но проблема выяснилась довольно быстро. Казус с лотками случался и при первичном осмотре, но тогда я не придал этому значения. А после извлечения корзины ситуация стала слишком угрожающей.
Как уже упоминалось, она представляет собой П-образную конструкцию. Было понятно, что «ноги» корзины разошлись, и штангенциркуль это подтвердил. Если в верхней части расстояние между ними составляло 101.4 мм, то в нижней уже более 102, в то время как ширина лотков равна 101 мм. Пришлось ослабить все винты, которые удерживают конструкцию, максимально сдвинуть «ноги» рукой и снова затянуть винты. После этого лотки стали держаться в пазах более устойчиво. Хотя все равно стоит придержать их во время подключения кабелей.
Оптические накопители устанавливаются спереди. Для этого необходимо снять переднюю стенку и вытащить заглушку (да-да, снаружи они не снимаются). Далее следует задвинуть привод и сдвинуть блокирующий механизм с двух сторон. Раз уж дело зашло про отсеки 5.25”, то стоит отметить, что в случае стороннего контроллера вентиляторов (или помпы) с ручками высок риск, что дверца будет в них упираться и не сможет закрыться. В случае с моим Lamptron FC5V2 (длина «крутилок» всего 16 мм) так и вышло.
Установка блока питания не вызывает никаких трудностей. После получаса работы и аккуратной укладки кабелей перед нами предстает весьма симпатичная система.
Некоторые провода удалось проложить за поддоном, но часть все же перекочевала в неиспользуемые отсеки 3.5”.
После сборки можно обратиться к совместимости компонентов. Стендовая видеокарта поместилась легко. От накопителей ее отделяют примерно 60 мм. А общая длина графического ускорителя может достигать 350 мм.
Нет серьезных ограничений и на высоту процессорной СО. Стендовая Noctua NH-U14S не достает до закрытой боковой стенки два сантиметра. Однако стоит быть внимательным. Если в случае с другими моделями упор тепловых трубок грозит выгибанием боковой стенки, то с Colossus есть риск повредить оргстекло и лишиться всей этой красоты.
Пора переходить к тестированию на шум и охлаждающие способности.
Для серьезной проверки охлаждения центральный процессор был разогнан до частоты 4.8 ГГц при напряжении 1.45 В.
Оперативная память работала в номинальном режиме на частоте 1333 МГц с задержками 9-9-9-24-1Т. Видеокарта функционировала без разгона. Ее стандартная частота составляет 900 МГц.
Прогревом центрального процессора занималась утилита LinX с поддержкой AVX версии 0.6.4. Задействовались 2048 Мбайт памяти, а количество циклов тестирования равнялось пятидесяти.
На страже температур CPU стояла программа RealTemp версии 3.70.
Испытание видеокарты проводилось с помощью программы MSI Kombustor 2.3.1, при этом обороты турбины были принудительно выставлены на 80%.
Тестирование жесткого диска заключалось в копировании нескольких файлов общим объемом ~300 гигабайт на другой раздел жесткого диска. Замеры температуры HDD производились с помощью программы AIDA 2.70.220. Все тесты были проведены в среде операционной системы Windows 7 Максимальная 64 bit с последними обновлениями.
Поскольку Colossus снабжен встроенным реобасом, то тестирование проводилось на максимальных и минимальных оборотах корпусных вентиляторов.
Температура в помещении на время тестирования составляла 26 градусов. Замеры шума производились в ночное время при закрытых окнах. Использовался телефон HTC Desire SV с бесплатной версией программы Smart Tools. Микрофон располагался в метре от передней панели корпуса.
Сравним температуру компонентов на открытом стенде и в корпусе.
Температура CPU, °CСо своей парой больших вентиляторов Colossus вполне справляется с охлаждением «железа». Температуры процессора и видеокарты немного уступают тем же показателям на открытом стенде, а вот жесткий диск, напротив, стал чувствовать себя намного лучше.
Его стоит коснуться отдельно – если переставить накопитель в самый верхний слот, то во время тестирования его температура была выше на 1 градус при максимальных оборотах фронтального вентилятора и на пару градусов при минимальных.
А теперь обратимся к показателям шума, издаваемого системным блоком во время работы.
Звуковое давление, дБНа максимальных оборотах корпус хорошо слышен в ночное время, но вот днем вряд ли он будет серьезно выделяться. Все-таки звуковой фон большого города дает о себе знать.
Минимальные обороты делают главного героя достаточно тихим, но дисгармонию вносят шумы подшипника. В итоге шум Colossus начинает чем-то напоминать тихое гудение трансформаторной будки. Причем на максимальных параметрах такое гудение исчезает, но его заменяет шум прокачиваемого воздуха.
Подводя итоги первого опыта общения с продукцией тайваньской компании BitFenix, нельзя четко определить хорошо все прошло или не очень. С одной стороны, большой белый корпус с интересным внешним видом выглядит как глоток свежего воздуха среди множества черных классических ящиков. Подсветка передней дверцы и боковых стенок делает героя обзора вообще уникальным продуктом. В плюсы стоит занести систему охлаждения, которая даже на минимальных оборотах справляется со своими задачами, и пылевые фильтры на всех вентиляционных отверстиях, через которые происходит забор воздуха.
Из существенных минусов можно вспомнить только промашку со стойкой, которая не попадает в соответствующее отверстие на материнской плате, да проблему с лотками для HDD. Но вполне возможно, что это проблема конкретно моего экземпляра и в любом случае легко решается. Это из объективного.
Что касается личных впечатлений, то тут не все однозначно. По цифрам показатели шума на хорошем уровне, но они не передают звуков подшипника, который на минимальных оборотах совсем не ласкает слух. Активно применяемый пластик не создает ощущения, что перед нами качественный продукт, скорее, наоборот. А реализация подсветки только подкрепляет это чувство. Поэтому могу сказать только одно – не впечатлил.
