В данном материале будут рассмотрены еще три видеоадаптера серии AMD Radeon HD 7750, представленные очень интересными решениями. Но сначала – чем вообще можно привлечь покупателя? Что можно ему предложить? Заводской разгон? Слишком просто и банально. Производитель поднимает частоту на 50 МГц и дело в шляпе. Расширенный комплект поставки? Но если не требуется ни дополнительного питания, ни различных переходников (благодаря трем разным видеовыходам на задней панели), то все эти аксессуары становятся лишними. Да и увеличение памяти никак не отражается на производительности.
Как насчет пассивной системы охлаждения или видеокарты с дополнительным питанием и широкими возможностями разгона? Очень заманчивые варианты. Вопрос лишь в том, как это будет работать, велика ли окажется доплата. Не выгоднее ли будет взять что-то проще, но с обычной СО и без супер разгона? Здесь действительно нужно взвесить все «за» и «против».
Справится ли пассивный радиатор с выделяемым графическим процессором Cape Verde теплом? На сколько больше будет разгон при использовании дополнительного питания? На эти и другие вопросы я постараюсь ответить после тестирования новых участников сводного обзора – Sapphire HD 7750 1GB Ultimate, ASUS HD 7750-DCSL-1GD5 и MSI R7750 PE 1GD5/OC, предоставленных нашим старым партнером – компанией Регард.
Компания Sapphire уже давно является стратегическим партнером фирмы AMD. Она частенько разрабатывает новые дизайны печатных плат и устанавливает различные системы охлаждения. Перечень и типы последних настолько огромен, что можно ставить мировой рекорд. И действительно: то перед нами обычный алюминиевый радиатор, то сложная конструкция с тепловыми трубками, то испарительная камера в серии Vapor-X, и вот совершенно безвентиляторное устройство. Такое решение на графическом процессоре Cape Verde выглядит очень смелым. Справится ли этот кулер с его тепловыделением?
Для начала посмотрим на то, как это выглядит снаружи. Встречает нас коробка средних габаритов.
Стиль, безусловно, фирменный, а вот цветовая палитра немного отличается. Производитель специально пытается подчеркнуть исключительные особенности данного устройства.
С лицевой стороны на нас глядит девушка – своя для каждой серии. Где-то она в камуфляжной военной форме, где-то в зимнем обмундировании, здесь же лицо ее наполовину закрыто черной тканью. Рядом находится белая стилизованная надпись Sapphire HD 7750 Ultimate.
В самом низу можно видеть несколько значков, по которым легко понять ключевые характеристики и особенности данной модели ускорителя. В правом верхнем углу указан тип и объем используемой памяти.
С обратной стороны девушку видно в полный рост. Ракурс очень интересный, в руках у нее находится меч. По всей вероятности она символизирует тихого и незаметного убийцу-ниндзя.
Слева – столбец со значками, к каждому из которых есть своя подпись. Здесь обозначены ключевые особенности и технические решения, которые применялись при создании устройства. В левом нижнем углу есть специальная вставка с большим количеством наград различных медиа-изданий, которые были получены за продукцию, выпущенную ранее.
Внутри этой красочной упаковки прячется обычная картонная коробка.
Сверху можно обнаружить информационные носители, среди которых диск с программным обеспечением, буклет и инструкция.
Под ними скрыт каркас из вспененного полиэтилена, в котором расположена карта в антистатическом пакете.
Внутри система охлаждения дополнительно закутана в картон, чтобы не повредить ребра радиатора. Спереди, в импровизированном отсеке, находятся аксессуары: кабель HDMI и переходник DVI – D-Sub.
Основное, что бросается в глаза при беглом осмотре видеокарты – это, конечно же, система охлаждения.
Она распространяется не только на всю переднюю поверхность, но и плавно заходит своими ребрами сверху и чуть-чуть сзади. Крепится СО традиционным образом – четырьмя подпружиненными винтами с обратной стороны.
С лицевой стороны по центру размещен видеопроцессор Cape Verde.
Сверху и справа его окружают четыре микросхемы памяти типа GDDR5 производства компании Elpida.
Она вместе с силовыми элементами закрыта небольшими алюминиевыми радиаторами, которые держатся на теплопроводящей клейкой ленте.
Питание выполнено по схеме 2+1+1. Графический процессор обеспечивает уже знакомый нам ШИМ-контроллер Anpec APW7098.
Две другие линии представлены двумя микросхемами Richtek RT8120, которые распаяны с обратной стороны.
Система охлаждения представляет собой большой и сложный радиатор.
В качестве термоинтерфейса применено мягкое серо-серебристое вещество.
Хорошо заметно, что основание составное. Самая важная часть – это медная теплосъемная пластина по центру, которая передает тепло четырем тепловым трубкам. Две из них уходят вверх, а еще две вниз. Дальше они расходятся в стороны и пронизывают каждая свою группу алюминиевых ребер. Поэтому получается как бы четыре независимых радиатора. В центре находится еще один небольшой, который соединяется с основанием и тепловыми трубками. Сверху он накрыт черной алюминиевой пластинкой с фирменной символикой. Насколько эффективно такое решение, покажет тестирование.
На задней панели расположены три видеовыхода разных стандартов.
По сути, перед нами видеокарта эталонного дизайна. Отличается лишь цвет печатной платы и задействованы немного другие силовые элементы, например, катушки индуктивности.
Самым же главным отличием остается система охлаждения, которая полностью уникальна и не встречалась ранее на других видеоадаптерах.
Еще одна бесшумная видеокарта, но уже другого производителя. Часто об этой компании можно услышать только положительные отзывы, поскольку качество ее продукции считается одним из лучших. С этим утверждением наверняка могут поспорить гарантийщики, но сейчас речь не об этом. Так или иначе, многим нравится бренд ASUS и та продукция, которую он производит, несмотря на то, что в среднем приходится за марку чуть переплачивать.
Упаковка уже давно знакома нам по другим продуктам. В целом стиль и исполнение сохраняются.
Габариты коробки не очень большие.
С лицевой стороны нас встречает хорошо знакомый фон с тремя царапинами.
В правом нижнем углу есть вставка с указанием серии графического процессора. Нечто подобное наблюдается на продукции, основанной на видеопроцессорах NVIDIA, но там преобладают зеленые цвета. С левой стороны показана система охлаждения и принцип ее работы. В частности это относится к прямому контакту тепловых трубок с GPU. Практически по центру наклеен гордый стикер «Windows 8 Ready».
С обратной стороны идет основная информационная нагрузка.
Слева находится фотография самой видеокарты. Под ней схематичное изображение видеовыходов задней панели с подписями и вариантами подключения мониторов. Правее – вставка, где на различных языках приведена краткая спецификация продукта. Выше расположены три столбика с описанием технических и программных решений.
Внутри этой упаковки находится белая картонная коробка.
В ней можно обнаружить каркас из такого же материала. Спереди сделан специальный отсек для аксессуаров. За ним отведено место для видеокарты, которая дополнительно упакована в антистатический пакет.
Среди комплекта поставки можно обнаружить следующее.
Диск с программным обеспечением, инструкция и переходник DVI – D-Sub.
Сама видеокарта изготовлена на темно-коричневой печатной плате и вместе с системой охлаждения занимает два слота.
Сверху возвышаются две медные никелированные тепловые трубки. Некоторые разъемы закрыты голубыми пластиковыми заглушками.
Дизайн платы – вариация на тему «референса». Конечно, это не полная его копия, но есть множество совпадений. По центру, как обычно, находится графический процессор Cape Verde.
По классической схеме на некотором удалении от него разместились микросхемы памяти типа GDDR5 в количестве четырех штук. Они произведены компанией Elpida.
Схема питания очень похожа на эталонную, а именно 2+1+1. Часть силовых элементов накрыта небольшим алюминиевым радиатором, который держится на одном винте. Контакт осуществляется при помощи специальных терморезинок.
ШИМ-контроллер, питающий графический процессор, представлен микросхемой uPI Semiconductor uP1631.
На оставшиеся две фазы приходится по одному Anpec APW7165.
Мне уже встречалась схожая система охлаждения при обзоре модели этого же производителя, основанной на графическом процессоре NVIDIA GT630. В прошлый раз она плохо себя показала, поскольку при достижении 100°C видеокарта начинала уходить в троттлинг. Здесь дела могут обстоять иначе, но это станет известно только после тестирования.
На поверку выясняется, что данный радиатор не просто похож, а просто такой же.
Крепится он, как и все остальные – при помощи четырех подпружиненных винтов. В монолитном алюминиевом радиаторе в основании проделаны два желобка, где вровень с поверхностью проходят тепловые трубки. Они идут вверх, загибаются в стороны, а затем поворачивают вниз и снова проходят через алюминиевое тело радиатора, но ближе к его концам. Еще в прошлый раз я отмечал, что конструкция получается какая-то замкнутая.
В качестве термоинтерфейса используется серое пластичное вещество.
Оно забивает все щели, которые находятся между тепловыми трубками и разделительной полоской основания. Но все равно они получаются очень большими и по центру тепло практически не отводится.
На задней панели разместились три видеовыхода.
Дизайн видеокарты ASUS очень похож на эталонный, но это не полная его копия. Система охлаждения уже встречалась мне раньше и у нее остались прежние недостатки.
В первую очередь стоит обратить внимание на поверхность теплосъемника. По центру располагаются два больших желобка, которые просто заполнены компаундом. Однако основная проблема заключается не в этом. Тело радиатора покрыто слишком маленькими и редкими ребрами, которые не продуваются насквозь. К тому же система с тепловыми трубками замыкается и на каком-то этапе становится просто неэффективной потому, что температура постепенно растет по всей поверхности радиатора.
Это устройство пусть и не с пассивной системой охлаждения, но тоже выделяется на фоне прочих равных. Что здесь такого особенного? Оказывается, что дело не просто в смене кулера на графическом процессоре. Инженеры компании добавили поддержку дополнительного питания, для обеспечения лучшего разгона. У остальных видеоадаптеров серии AMD Radeon HD 7750 все потребляемое напряжение проходит через интерфейс PCI-e. Здесь же есть возможность получить дополнительную порцию, а вместе с тем реализовать технологию Triple Overvoltage.
В дополнение к этому придумана специальная схема охлаждения. В обычных условиях достаточно одного штатного вентилятора, а при разгоне сверху можно установить еще один и тогда с двойной силой они дунут так, что графический процессор обледенеет. Разумеется, все это лишь в теории, а как обстоят дела на практике, можно только проверить.
Перед нами не самый рядовой продукт, на что намекает его упаковка.
Это большая коробка, выполненная в синих тонах.
Лицевая сторона по совместительству является крышкой. Под ней находится множество вставок с описанием фирменных технологий. Там же можно обнаружить окошко, через которое виднеется видеокарта. Сама крышка держится при помощи липучки.
С лицевой стороны в первую очередь бросается в глаза желто-оранжевый символ Power Edition. Рядом белыми буквами написано «Triple overvoltage, enhanced PWM design». Да, в компании MSI особой скромностью не страдают.
Эта надпись сообщает о том, что напряжение можно изменить на трех компонентах, а дизайн печатной платы претерпел улучшения в подсистеме питания. Внизу серебристыми буквами указано наименование модели.
На обратной стороне нет ничего особо интересного. Справа в трех столбиках на разных языках указана краткая спецификация. В левой части перечислены особенности продукта и представлены минимальные системные требования.

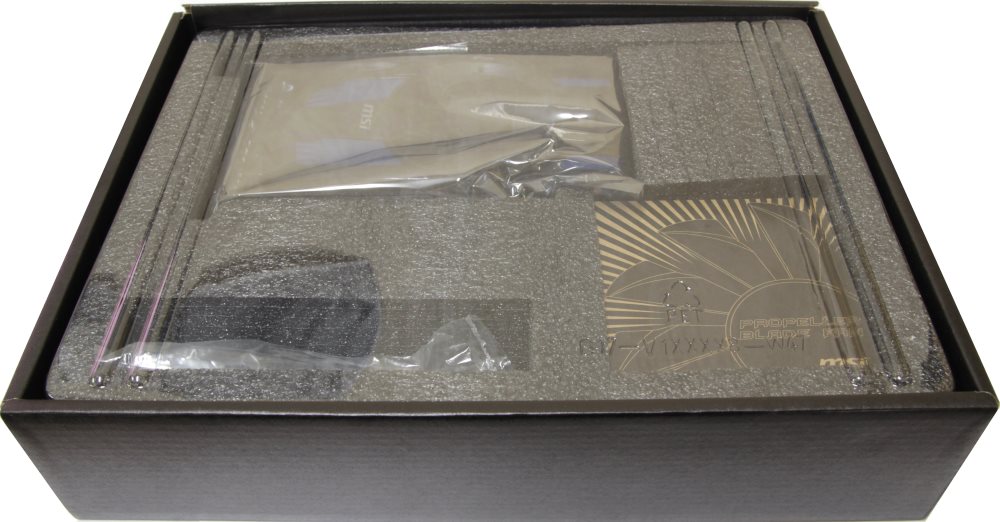

Внутри этой упаковки находится черная картонная коробка с пластиковой прозрачной крышкой.
В ней расположен каркас из вспененного полиэтилена, в котором сделано несколько отсеков. В одном из них скрывается сама видеокарта в антистатическом пакете. В другом – коробка с дополнительным вентилятором. В третьем – аксессуары. После извлечения каркаса появляется доступ к картонной крышке, которая образует второе дно. В свободном пространстве этого отсека спрятаны диск и инструкции.
Среди аксессуаров можно обнаружить дополнительный вентилятор, переходники DVI – D-Sub и PCI-e – 2x Molex.
Немного необычно смотрится и сама видеокарта, возможно, потому, что на ней присутствует коннектор дополнительного питания.
Все разъемы закрыты пластиковыми голубыми заглушками.
С лицевой стороны по центру находится графический процессор AMD Cape Verde.
Недалеко от него разместились четыре микросхемы памяти типа GDDR5 производства компании Hynix. Совокупный объем составляет 1 Гбайт, а разрядность интерфейса по-прежнему равняется 128 бит.

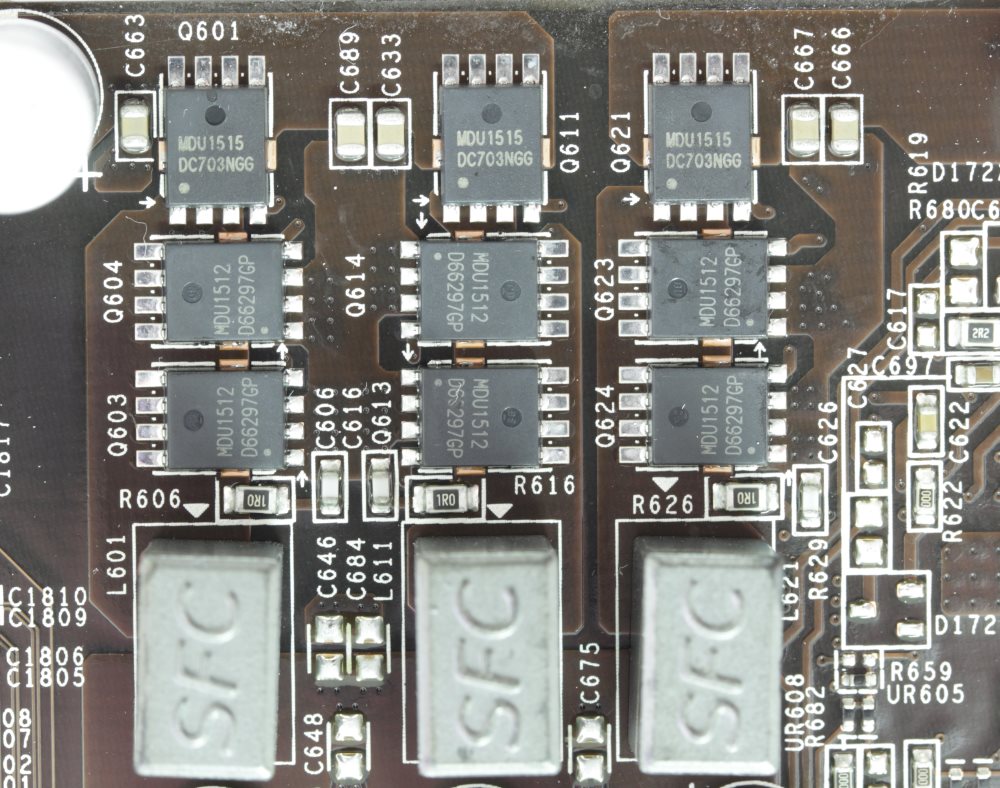

Схема питания, которая представлена здесь, немного отличается от других решений. Компоненты, которые ее реализуют, вписываются в концепцию Military Class III. Это значит, что здесь применены твердотельные конденсаторы и супер ферритовые катушки индуктивности. Однако основное отличие не только в используемых компонентах, но и в схеме. Здесь она реализуется по формуле 3+1+1.
ШИМ-контроллер, питающий графический процессор, представлен микросхемой uPI Semiconductor uP1609R.
На оставшиеся две фазы приходится по одному Richtek RT8120.
Система охлаждения представляет собой немного странное решение.
С виду это обычный кулер, но его можно модернизировать, установив на него дополнительный вентилятор.
По идее, такая конструкция должна улучшить охлаждение, пусть и с большим шумом. Особенно это актуально в разгоне, когда необходимо как-то отвести тепло от разгоряченного видеопроцессора.
Рассмотрим конструкцию более подробно. Ее крепление осуществляется при помощи четырех подпружиненных винтов с обратной стороны. В основе кулера лежит алюминиевый радиатор, по форме напоминающий штатное устройство охлаждения процессоров Intel.
Его размеры не очень большие, а значит, необходим более сильный поток воздуха, нежели на других моделях. Штатно этим занимается вентилятор Power Logic PLA08015B12HH с техническими характеристиками 12 В, 0.35 А.
На помощь ему может прийти еще один: Power Logic PLA09215S12L с техническими характеристиками 12 В, 0.2 А.
Крепится он при помощи двух защелок и дополнительно фиксируется двумя винтами к пластиковому кожуху.
В качестве термоинтерфейса используется серо-серебристая термопаста, намазанная очень толстым слоем.
На задней панели находятся три различных видеовыхода.
Перед нами абсолютно уникальная карта, дизайн и схема питания которой отличаются от эталонной. Кроме этого, здесь применена фирменная система охлаждения, которая может быть модернизирована до двухвентиляторной. Однако мы с вами уже могли убедиться, что на видеопроцессор Cape Verde могут устанавливать полностью пассивную СО, а значит, такое решение выглядит немного неразумно.
К тому же мне не совсем понятно, как будут работать два вентилятора, установленные друг за другом. Не получится ли так, что это просто маркетинговый ход, а на самом деле воздушный поток, проходящий через вентилятор, в лучшем случае останется таким же?
Тестирование видеокарт Radeon HD 7750 проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в БП, в ходе тестирования были отключены. Боковая стенка корпуса была открыта.
Когда рассматриваешь видеокарты с пассивной системой охлаждения, то о разгоне думаешь в самую последнюю очередь. Почему? Дело в том, что инженеры, которые колдовали над этим хитрым устройством для отвода тепла, наверняка попытались ограничиться рамками какого-то определенного теплового пакета. Представьте, что вы снимаете этот кулер и переустанавливаете его на AMD Radeon HD 7970. Разумеется, у последнего гораздо большее тепловыделение, и кулер никак с его охлаждением не справится. Вот и получается, что эта СО заточена под определенные условия.
Еще одним важным моментом является расположение видеокарты. Одно дело, когда она находится параллельно уровню пола, и совсем другое, когда перпендикулярно. Тепловые трубки просто по-разному работают. Ориентируются они именно на первый случай, поскольку он самый распространенный, да и законов физики никто не отменял. Именно такой способ установки и был применен при тестировании.
Сперва изучим работу видеокарты производства компании Sapphire.
Что в нагрузке, что в простое нет смысла наблюдать за оборотами вентилятора просто потому, что его нет. По этой же причине не беспокоит и шум. Самое важное, на что остается обратить внимание – температура. При полном отсутствии нагрузки, она находится на низком уровне. Однако видеокарты покупают не только для того, чтобы заниматься веб-серфингом, смотреть фильмы и раскладывать пасьянс. Существуют требовательные компьютерные игры, где им может найтись более достойное применение.
Даже такое сложное испытание эта модель проходит с блеском. Почему оно такое сложное? Дело в том, что подобное тестовое приложение генерирует нетипичную нагрузку. Иными словами, в реальных играх такого может и не произойти – загрузки графического процессора на 99%. К тому же у нас пассивная система охлаждения. Все вентиляторы в корпусе отключены и ей нужно успевать отдавать тепло воздуху по мере того, как радиатор прогревается. Он греется почти линейно, в отличие от систем с вентилятором, и на определенном этапе возникает момент, когда процесс теплообмена нормализуется.
Еще раз подчеркну, что на таких видеокартах заниматься разгоном неразумно, поскольку система охлаждения рассчитана на штатную работу и должна справляться с определенным тепловыделением. Есть запас – хорошо, а если его нет, то это не значит, что система охлаждения плоха. Она справляется со своей задачей, а с другой задачей должна справляться другая СО. Моя же цель – проверить пределы каждого видеоадаптера, чтобы показать его эксплуатационные возможности.
Напряжение на графическом процессоре было увеличено до 1.15 В. После этого были получены следующие результаты, которые можно назвать блестящими, учитывая полное отсутствие шума.
Посмотрим теперь, как с той же самой задачей будет справляться продукт компании ASUS. По традиции начнем с режима без нагрузки.
Как обычно, частоты снижаются до значений 300 / 150 МГц, а вот температура уже доходит до 45°C. Ничего криминального в этом нет, хотя такие результаты настораживают. Теперь пора эмулировать нагрузку.
Как и в прошлый раз на ускорителе ASUS GT 630-DCSL-2GD3, система охлаждения не справляется с нагрузкой. Однако здесь троттлинг не включается, а видеокарта просто зависает, после чего драйвер перезагружается и нагрузка исчезает. Даже если бы этого не было, то 103°C – очень много. Соответственно, ни о каком разгоне речи быть не может.
Осталось проверить боем видеоадаптер компании MSI. Здесь будет интересно посмотреть на два режима работы. Первый – с одним вентилятором, второй – с двумя. Нужно понять, какую пользу приносит установка дополнительного, и насколько получается шумным образовавшийся тандем. Поэтому сперва я протестировал видеокарту с штатным охлаждением, а уже потом навесил дополнительный вентилятор.

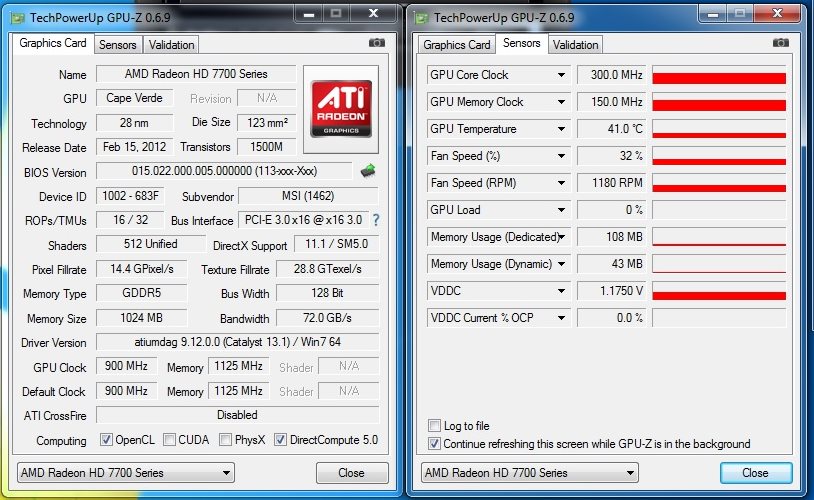

Штатная частота графического процессора здесь составляет 900 МГц. Однако без нагрузки она опускается до 300 МГц. Температура при этом равна 39°C, а вентилятор издает лишь тихий шелест. Больше созерцать тут нечего и пора уже запустить разогреватель.
Своя же фирменная утилита MSI Afterburner снова дает сбой. С заводскими установками в нагрузке частота категорически отказывается подниматься до нужных значений. Помогает лишь ее изменение на единицу. Если вы уже обратили внимание на 3142 об/мин, которые выдает вентилятор, то понимаете, что такого нельзя не услышать. Температура видеопроцессора нормальная, поэтому можно было сделать какой-нибудь другой алгоритм управления вентилятором, при котором она была бы чуть выше, а скорость вращения меньше.
Но это снова не самое главное. Куда важнее получить рекордные значения в разгоне. Здесь есть полный инструментарий: Triple Overvoltage и дополнительное питание. Вот она, мечта оверклокера.
Начнем с того, что увеличение напряжения на видеопроцессоре и памяти никак не отразилось на полученных результатах. Как итог, они получились далеко не самые высокие.
Может быть, это от того, что я не задействовал второй вентилятор, ведь с ним охлаждение должно существенно улучшиться? Посмотрим, какие перемены произошли в режиме простоя.
Налицо какая-то ошибка. Вынимаю карту, проверяю все снова. Получаю тот же результат. Не может такого быть! Должно же быть лучше, ведь шум как от пылесоса. Возможно, это погрешность и в нагрузке все встанет на свои места?
Снова температура и шум увеличились по сравнению с одним вентилятором. В это сложно поверить, но цифры, несколько раз перепроверенные, все подтверждают. Теперь уже нет смысла надеяться на улучшение разгона.
На самом деле за счет увеличения уровня шума ситуация стала еще хуже. Что касается частот, то улучшить результат не удалось, а вот температура выросла. Получается, что вентилятор не то, что не приносит пользы, а явно вредит нормальной эксплуатации. Перепутать ничего было нельзя, поскольку дополнительный вентилятор можно установить в пазы только одним образом, подключить, перепутав полярность, также невозможно.
Разгон осуществлялся при помощи утилиты MSI Afterburner, а стабильность проверялась не только тестовым пакетом MSI Kombustor, но и прогоном приложения Unigine Heaven 3.0 с максимальными установками, а также игрой Diablo 3. Уровень шума измерялся прибором Becool BC-8922 на расстоянии 50 см от корпуса. Кроме этого устройство устанавливалось на компактный штатив. Шумовой фон внутри помещения был равен 26 дБ, температура – 25°C.
Поскольку тахометры на вентиляторах есть не у всех рассматриваемых моделей, то можно ориентироваться на мониторинг в процентном соотношении от максимума. Данный показатель очень условный и не всегда отражает достоверную картину. Он может демонстрировать одинаковую величину, но вот уровень шума при этом может быть различным.
Температура в простоеК сожалению, два участника из трех продемонстрировали плохие результаты. Ладно, это были бы производители второго эшелона, на имена которых мало кто обращает внимание, но в эпицентр неприятностей угодили самые раскрученные бренды. Такие модели можно рекомендовать разве что врагу. Судите сами. 103°C в нагрузке и это еще не предел, поскольку температура продолжала расти, а я не мог сразу после тестирования извлечь данную видеокарту и пришлось воспользоваться полотенцем. Причем это уже не первый случай с такой системой охлаждения. В прошлый раз она не справилась с отводом тепла от GF108.
В плане конструктивных решений видеокарта MSI очень интересна. У нее красивая упаковка и на бумаге все прекрасно. Однако на практике далеко не все так радужно. Ее проигрыш с одним вентилятором еще терпим, но вот то, что при установке второго становится только хуже, это просто невероятно. Спрашивается: зачем тогда городить огород?
Продукт Sapphire проявил себя с самой лучшей стороны. Его система охлаждения прекрасно справляется не только со штатным режимом в нагрузке, но и с разгоном. И единственное, что может отпугнуть покупателя – это цена. Карта получилась дорогая, но ценителям тишины и производительности явно стоит обратить на нее внимание, ведь аналогичных решений не так много. Для кого-то помехой может стать большой радиатор, но это расплата за бесшумную работу.
В целом ситуация получается очень грустная. Модель, рассчитанная на разгон – отличилась плохим частотным потенциалом, ускоритель, позиционируемый как тихий – может и тих, но плохо справляется с охлаждением. Здесь можно посоветовать лишь одно: перед покупкой поискать обзоры и отзывы владельцев, и убедиться, что данный продукт вам подходит и вы сможете мириться с его недостатками.
