Новая платформа AMD FM2. На кого она ориентирована? Первое, что приходит в голову – это офисный компьютер. Но как же быть с тем, что графическая часть настолько производительна, что позволяет без проблем играть во множество казуальных игр? Самое главное, что изъять ее оттуда не представляется возможным. С другой стороны, компания AMD правильно рассудила, что в сфере профессиональных приложений ее APU определенно может снискать популярность, особенно если его переименовать в FireStream и соответствующим образом оптимизировать драйвера.
Продукт, учитывая его цену, неплохо подходит и для домашнего применения. Это решение идеально для тех, кто не готов сразу купить производительную видеокарту, скопив некоторую сумму на апгрейд платформы. С львиной долей функций она справится. Исключение – это, пожалуй, ресурсоемкие компьютерные игры (BF3, Metro 2033). Однако и эту проблему можно решить, докупив графический ускоритель. А если сэкономить на материнской плате, то сумма, отложенная на него, может вырасти. Необязательно ведь выбирать флагманский чипсет AMD FCH A85X, если есть более дешевый A55?
Попробуем в этом разобраться вместе с системной платой ASUS F2A55-M.
Упаковка повторяет дизайн многих ранее рассмотренных решений.
Основная особенность в том, что коробка небольших габаритов и немного превосходит в этом саму материнскую плату.
На лицевой стороне, как обычно, много значков, находящихся по нижнему краю, и слегка измененная эмблема Digi Power Control APU. А вот наименование модели обозначено уже традиционным шрифтом и цветовой палитрой. На привычном месте размещен логотип производителя.
На обратной стороне можно увидеть фотографию платы, под которой приведена подробная спецификация.
Рядом разместились пять вставок с описанием примененных технических решений. Настал момент заглянуть внутрь.
Здесь установлен картонный разделитель немного иной формы. Он закрывает плату как снизу, так и наполовину сверху. Комплект поставки не поражает своим разнообразием. Для начала разберемся с информационными носителями.
К слову сказать, аналогичный комплект поставки встречается не только у бюджетных решений компании. Так что рассчитывать на огромное количество аксессуаров не стоит.
Так и есть. Их не больше и не меньше, а ровно столько же, как и у более дорогой модели ASUS F2A85-M PRO.
Сама материнская плата ASUS F2A55-M выглядит немного простовато.
Отчасти это объясняется отсутствием радиатора на силовых элементах. В остальном же отличия от более дорогих собратьев еще надо поискать.
Какие-то интерфейсы есть, а каких-то нет, но все это не сразу бросается в глаза, поэтому надо разбираться более детально.
Перед нами предстает плата форм-фактора microATX, с практически неизменной для продукции ASUS цветовой гаммой. Лишь печатная плата немного светлее. Питание здесь подается через основной 24-х и дополнительный 4-х контактный ATX разъем. Здесь нет ничего необычного, бюджетная категория как она есть.
В таких решениях производители зачастую урезают количество слотов памяти. Но это не тот случай, здесь они представлены в полном объеме. В совокупности это дает возможность в перспективе задействовать целых 64 Гбайта оперативной памяти. Много? Да, пожалуй, для данной платформы такой объем будет не очень актуален.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2250 (разгон) / 2400 (разгон) / МГц со штатным напряжением 1.5 В. Что же это получается, разгон памяти абсолютно идентичен? Формально – да, осталось лишь определить разницу на практике.
Питание процессора выполнено по формуле 4+2 фазы. Для бюджетной модели как-то многовато. Вполне можно было обойтись формулой 3+1 или 3+2. Маловероятно, что кто-то кроме представителей тестовой лаборатории будет использовать подобную плату для разгона, а тем более покупать специально для этих целей.
В качестве управляющего ШИМ-контроллера здесь используется микросхема с маркировкой ASP1106GQW и надписью Digi + VRM.
На каждую из шести фаз питания приходится по два транзистора 5030AL и по одному 7030AL.
Рядом размещены драйверы с маркировкой 02=EE U46. Катушки индуктивности, как обычно, находятся в ферритовых корпусах, а все конденсаторы твердотельные. Никакого радиатора на силовых элементах нет, поэтому чрезмерно нагружать систему питания не рекомендуется, иначе может произойти локальный перегрев какого-нибудь транзистора.
Устройство для отвода тепла предусмотрено только на чипсете.

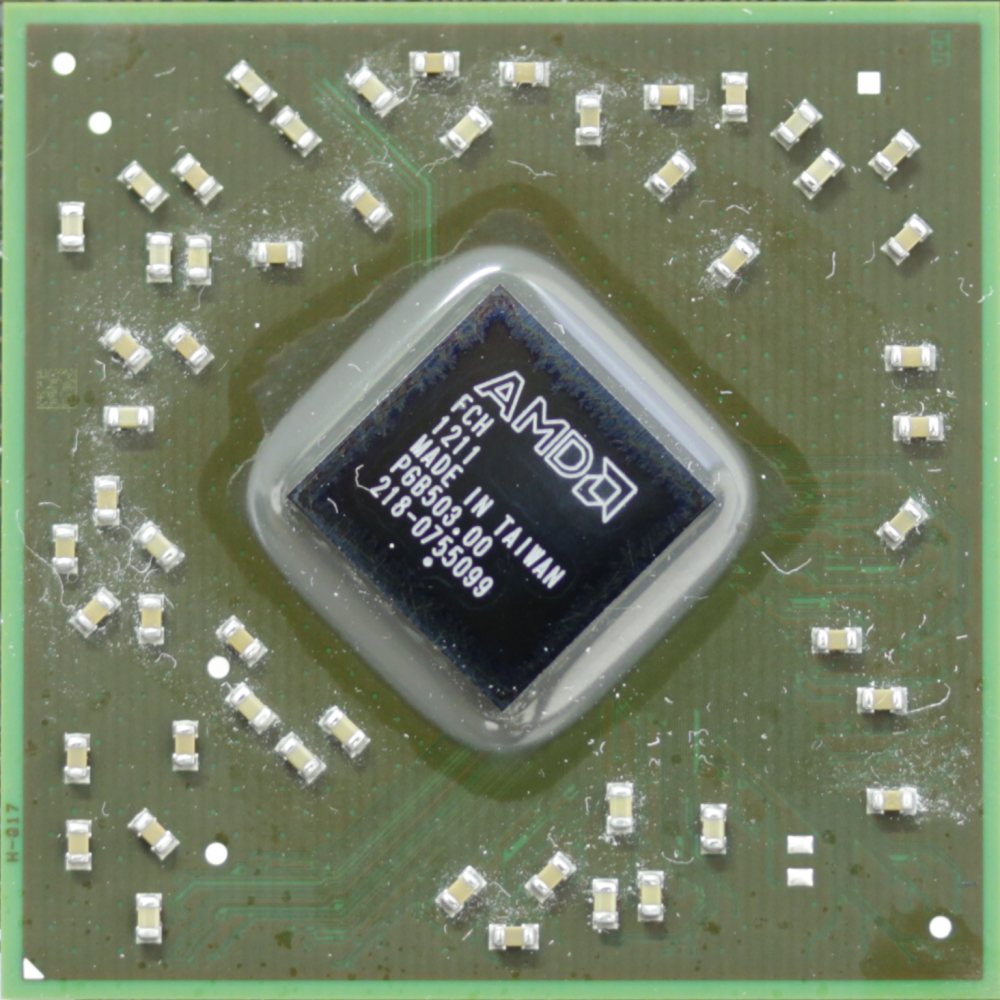

Он, как и большинство аналогичных решений, изготовлен из алюминиевого сплава и окрашен в голубой цвет. Крепление осуществляется при помощи двух пластиковых клипс на пружинках, а в роли термоинтерфейса снова наблюдается розовая «терможвачка». Под радиатором находится набор системной логики AMD FCH A55.
Сильно ли он отличается от A85X?
Другая маркировка, вот вроде бы и все. Есть отличия в функционале, тем не менее, даже младший чипсет получил поддержку CrossFire. Для размещения плат расширения предусмотрено два слота PCI-e x16.
Верхний полноскоростной, а вот нижний ограничен четырьмя линиями вместо восьми. Поддерживается технология Dual Graphics, а вот о Lucid Virtu ничего не сказано. В дополнение к этим двум слотам здесь установлены один разъем PCI-e и один обычный PCI.
Для поддержки приводов и накопителей предусмотрено шесть портов SATA II. Именно такой функционал обеспечивает набор логики AMD A55.

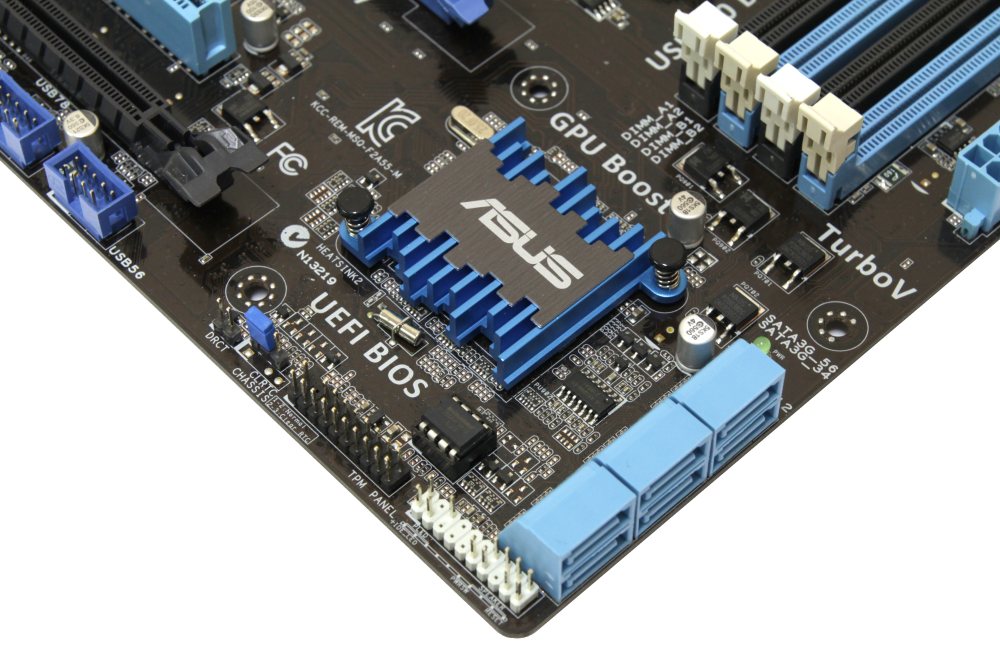

Они реализованы тремя сдвоенными разъемами, которые смотрят вбок.
В правом нижнем углу снова можно обнаружить разъем для подключения кнопок и индикаторов корпуса. Рядом находится микросхема BIOS, колодка для подключения модуля TPM и джампер сброса настроек ClrCMOS.
Левее по нижнему краю разместились три колодки USB 2.0.
Еще четыре разъема можно обнаружить на задней панели. Там же есть еще два порта USB 3.0. Они реализованы отдельным контроллером Asmedia ASM1042, который распаян неподалеку.
В левом нижнем углу скрываются колодка COM порта, разъем передней аудиопанели, а также S/PDIF Out.
Там же распаян звуковой кодек Realtek ALC887. Он восьмиканальный, все шесть «миниджековых» разъемов можно встретить на задней панели.
Выше находится микросхема контроллера ввода/вывода и системного мониторинга ITE IT8603E.
Рядом по левому краю размещен гигабитный сетевой контроллер Realtek RTL8111F.
Вверху справа, рядом со слотами памяти и коннектором питания ATX, есть кнопка MemOK!.
Какие же разъемы расположены на задней панели?
На первый взгляд, чего-то не хватает. Да, нет eSATA и Display Port, что не является критичным для обычного пользователя. Портов USB 2.0 в два раза больше, чем USB 3.0. Возможно, так и должно быть на плате не очень высокого ценового уровня.
| Поддерживаемые процессоры | AMD APU второго поколения в исполнении socket FM2 |
| Системная шина, частота | UMI (2 Гбайт/с) |
| Системная логика | AMD FCH A55X |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 /2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2250 (разгон) / 2400 (разгон) МГц |
| Слоты расширения | 3 - PCI-e 2.0 x16 (x16+ x4). 1 - PCI-e x1 1 - PCI 2.3 |
| Поддержка Multi-GPU | CrossFireX, Dual Graphics |
| Поддержка SATA/RAID | 6x SATA 3.0 Гбит/с портов – AMD A55; RAID 0, 1, 5, 0+1, JBOD |
| Поддержка IDE и eSATA | нет; нет |
| Сеть | 1х Realtek RTL8111F |
| Аудио | Realtek ALC887 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+6x USB 2.0 (AMD A55X) |
| USB 3.0 | 2x - Asmedia ASM1042 |
| IEEE-1394 | нет |
| Системный мониторинг | ITE IT8603E |
| Питание материнской платы | ATX 24-pin, 4-pin ATX 12V |
| Разъемы задней панели | 1x PS/2 клавиатура или мышь 4x USB 2.0/1.1 2х USB 3.0 1x DVI-D 1x D-Sub 1x HDMI 1x RJ45 1x optical S/PDIF Out 6x 3,5 мм Jack |
| Фирменные технологии |
|
| Размеры, мм | 244 x 244 |
| Форм-фактор | mATX. |
Внешний вид меню настроек BIOS полностью аналогичен другим решениям компании. Отличия могут быть лишь на уровне изменения тех или иных пунктов. Взглянуть на меню можно, посмотрев видеоролик, представленный ниже.
Само меню в той или иной реинкарнации уже рассматривалось неоднократно, поэтому будут приведены лишь скриншоты основных разделов.
Сначала, как обычно, открывается окно EZ Mode.
Затем можно перейти в расширенное меню, нажав кнопку F7.
Первая открывшаяся страница называется Main. Внизу находится ссылка Security.
Следующая вкладка верхнего меню – Ai Tweaker.
В самом низу приводятся пункты по регулировке напряжения на компонентах.
На этой же странице есть ссылка DRAM Timing Control.
Далее идет вкладка Advanced, на которой скрывается семь ссылок.
CPU Configuration.
SATA Configuration.
USB Configuration.
NB Configuration.
Onboard Devices Configuration.
APM.
Network Stack.
Далее идет вкладка Monitor.
Следом Boot.
В конце находится Tool. Здесь есть три ссылки.
ASUS EZ Flash Utility.
ASUS SPD Information.
ASUS OC Profile.
Конечно, вряд ли кто из пользователей будет покупать данную плату для разгона, но ресурс обязывает. Какой же Overclockers.ru без разгона всего, что может гнаться? Идея кажется утопичной по двум причинам. Во-первых, сама платформа не располагает к сколь-нибудь значительному увеличению частот процессорных ядер. Интегрированный видеопроцессор гонится куда лучше, а также более заметную производительность добавляет разгон оперативной памяти. Посмотрим, на что способна плата ASUS F2A55-M.
Далеко не рекорд, но, как говорится, хоть шерсти клок. Посудите сами, добавилось всего 200 МГц по сравнению с турборежимом в 4200 МГц. О каком росте производительности тут можно говорить? А вот разгон памяти с 1333 МГц до 2133 МГц и интегрированного видеоядра с 800 до 1080 МГц приносят основной прирост, разумеется, в тех приложениях, где от них что-то зависит. Однако и здесь было решено использовать дискретный видеоадаптер AMD Radeon HD 7770, поскольку основная поставленная задача – сравнение производительности во всех приложениях с более дорогим продуктом ASUS F2A85-M PRO.
Температурные замеры производились при комнатной температуре 23°C.
Все температурные показатели находятся в норме, как под нагрузкой, так и в разгоне. Здесь необходима небольшая поправка. Поскольку у платы нет мосфетного радиатора, то замер осуществлялся непосредственно с корпуса транзистора.
Звуковой кодек представлен микросхемой восьмиканального контроллера Realtek ALC887. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Какого-то принципиального отличия от более дорогих решений замечено не было.
Тестирование платформы проводилось в корпусе Corsair 600T c открытой боковой крышкой при комнатной температуре 23°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Материнская плата ASUS F2A55-M подойдет как для домашнего применения нетребовательному пользователю, так и в офисный компьютер. Здесь нет поддержки SATA 6 Гбит/с, а значит, современные SSD накопители остаются в стороне. А вот для USB 3.0 предусмотрено два порта. Не лишними могут стать и четыре слота под память. При ее помощи можно частично решить проблему высокопроизводительного дискового пространства, задействовав RAMDisk.
В остальном ASUS F2A55-M может составить конкуренцию любому более дорогому решению, благодаря поддержке Dual Graphics и CrossFire. Ну а производительность всей системы зачастую зависит от процессора или других компонентов ПК. Что касается системы питания ЦП, то она так же, как и у более дорогих решений, выполнена по схеме 4+2, что положительно должно сказаться на стабильности работы.
