Обзор и тестирование материнской платы Gigabyte GA-Z77X-UP5 TH

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Установка напряжений
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Тестирование производительности
• Методика тестирования
• Результаты тестов
• Заключение

Вступление

Несколько последних обзоров материнских плат были посвящены продукции на платформах AMD Socket FM2 и Socket AM3+, на сей раз пришло время разбавить материалы обновленными на фоне популярности интерфейса Intel Thunderbolt платами с набором системной логики Intel Z77 для платформы LGA 1155.

В лабораторию попала одна из старших плат Gigabyte, а именно – GA-Z77X-UP5 TH. Что ж, интересно проверить, какие возможности производитель может реализовать в модели стоимостью 9000-9500 рублей.

Упаковка и комплектация

Материнская плата поставляется в картонной коробке средних размеров. Традиционно для плат Gigabyte, в оформлении упаковки преобладает белый цвет, а также реклама различных особенностей. Производителем в первую очередь еще на лицевой стороне подчеркивается оверклокерская направленность модели: наличие у платы двух микросхем BIOS, применение в преобразователе питания CPU микросхем IR3550, соответствие продукта концепции Ultra Durable 5.

Обратная сторона коробки является логическим продолжением лицевой, хотя помимо рекламы содержит изображение системной платы и перечисление ее основных характеристик.

На самом деле, внешняя часть со всеми изображениями – всего лишь оболочка, внутри которой расположена обычная белая картонная коробка без опознавательных знаков. После ее открытия взгляду предстает непосредственно сама материнская плата, завернутая в антистатический пакет и уложенная на отдельный картонный поддон:

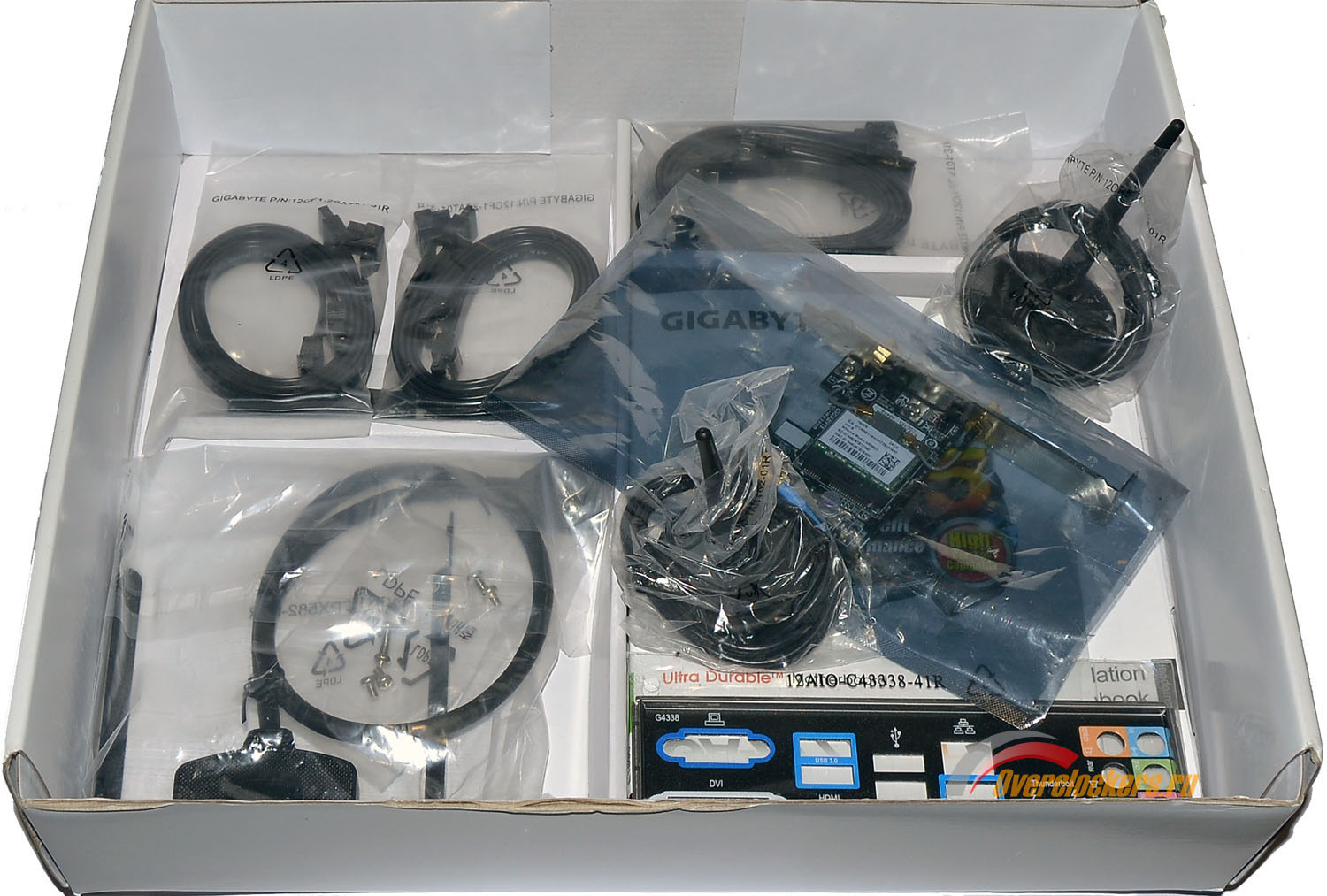

После снятия поддона, внизу коробки можно обнаружить комплект поставки платы:

В него входит:

• Заглушка на заднюю панель;
• Шесть кабелей SATA 6 Гбит/с;
• Краткая инструкция по установке платы;
• Подробное руководство пользователя;
• Гибкий SLI мост;
• 3.5” заглушка с двумя портами USB 3.0/USB 2.0;
• Wi-Fi/BT 4.0 модуль GC-WB300D, две антенны к нему, а также диск с ПО и отдельное руководство пользователя;
• Диск с программным обеспечением.

В комплекте поставки есть все нужное, как правило, производители не экономят на мелочах с платами топового ценового сегмента. Отдельно стоит отметить Wi-Fi/BT 4.0 модуль GC-WB300D:

В отличие от схожих модулей дорогих материнских плат ASUS, вариант Gigabyte вставляется не в специально созданный для него разъем, а в PCI-E X1. Это делает его более универсальным, то есть позволяет использовать не только с данной платой, но и с любой другой.

Дизайн и особенности платы

Gigabyte GA-Z77X-UP5 TH выполнена в размерах форм-фактора ATX (305x244 мм).

Как и подобает дорогим платам, свободного места на ней практически нет, вся плата усеяна различного рода контроллерами и интерфейсами. В этом плане GA-Z77X-UP5 TH схожа с предшественницей – GA-Z77X-UD5H.

Прежде всего, радует отношение к мелочам, если, к примеру, винтовым креплением радиаторов сейчас никого не удивить, то использование сразу четырех винтов для крепления радиатора южного моста – все же редкость. Как и применение прижимных пластин в креплении радиаторов преобразователя питания процессора:

Каких-либо элементов под пластинами нет, в данном случае это именно часть крепежа основных радиаторов.

Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

Верхним/первым слотом расширения является PCI-E X1, графический PCI-E X16 расположен на высоте второго слота, так что установленная в систему видеокарта не является помехой для доступа к модулям оперативной памяти. При такой компоновке платы использование защелок с обеих сторон – правильный выбор.

Производителем заявлены только следующие режимы работы DDR3: 1066 / 1333 / 1600 МГц. Тем не менее, в перечне настроек разгона присутствуют все множители частоты работы памяти, доступные процессору. Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей объемом 8 Гбайт.

Для активации Dual Channel режима необходимо устанавливать планки памяти в слоты одинакового цвета, то есть через один. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать слоты DDR3_1 и DDR3_2 (нумерация разъемов, как и у других LGA 1155 плат Gigabyte, DDR3_4 – DDR3_2 – DDR3_3 – DDR3_1).

Конфигурация слотов расширения:

Сверху вниз:

• PCI-E 2.0 X1;
• PCI-E 3.0 X16/8;
• PCI-E 2.0 X1;
• PCI-E 2.0 X1;
• PCI-E 3.0 X8/X4;
• PCI;
• PCI-E 3.0 X4.

Задействовано максимальное количество слотов расширения, доступное для форм-фактора ATX – семь. Размещение разъемов совпадает с оным у предшественницы, GA-Z77X-UD5H. Собственно, от добра добра не ищут, расположение портов неплохо продумано – графические слоты разнесены на расстояние друг от друга, при этом над верхним графическим разъемом расположен один PCI-E X1, который гарантировано не будет перекрываться установленными видеокартами.

Все три полноразмерных слота берут свое начало от процессора. Так как ЦП способен обеспечить только шестнадцать линий PCI-Express, в конфигурации слотов расширения применены микросхемы-свитчи. Как и у предшественницы, в качестве свитчей используется шесть NXP L04083B:

При их помощи шестнадцать процессорных линий PCI-E делятся между тремя слотами, которые могут работать по формулам 16+0+0, 8+8+0 и 8+4+4.

Интерфейс PCI силами системной логики не поддерживается, в роли моста PCI-Express – PCI традиционно для многих материнских плат Gigabyte используется контроллер ITE IT8892E:

К сожалению, в отличие от схожих решений на базе контроллеров ASMedia, у продукции ITE есть проблемы совместимости со старыми PCI платами.

И поскольку поддержка интерфейса Intel Thunderbolt «отбирает» у набора системной логики сразу четыре PCI-E линии (из восьми доступных), производители материнских плат вынуждены идти на различного рода компромиссы. В случае с GA-Z77X-UP5 TH нехватка линий PCI-Express компенсируется применением PLX-моста PEX8605:

Данный контроллер обеспечивает работу трех портов PCI-E 2.0 X1 при использовании лишь одной PCI-Express линии от набора системной логики. В случае установки нескольких требующих высокой пропускной способности PCI-E X1 плат могут возникнуть проблемы, но все равно придется чем-то жертвовать для поддержки Thunderbolt.

Жертвой нехватки линий PCI-Express стала конфигурация портов USB 3.0: применяется та же конфигурация, что и ранее на GA-Z77X-UD5H. USB 3.0 реализуется силами PCH, и вместо PCI-E контроллеров на материнской плате установлены два USB 3.0 концентратора VIA VL810. Каждый из них отвечает за работу четырех портов при одном изначальном. Как итог, восемь портов (на базе двух от Z77) подключены через VL810 и еще два USB 3.0 порта подключены напрямую, без концентраторов.

Напрямую подключена колодка с двумя портами, находящаяся рядом со слотами оперативной памяти, все остальные USB 3.0 порты подключены через концентраторы.

Порты SATA на материнской плате расположены в трех местах. Основной набор, состоящий из двух SATA 6 Гбит/с и четырех SATA 3 Гбит/с, размещен у правого края платы, недалеко от правого нижнего угла:

Все шесть портов берут свое начало от набора системной логики Intel Z77. Справа от них можно увидеть SATA-разъем дополнительного питания, однако к накопителям он никакого отношения не имеет, служа для «подпитки» PCI-E слотов в случае использования в системе двух и более графических адаптеров.

Еще один порт SATA 6 Гбит/с (идущий от контроллера Marvell 88SE9172) расположен у нижнего края материнской платы:

Справа от порта находятся две колодки для подключения USB 3.0 портов, слева – колодка для подключения корпуса, а также переключатель микросхем BIOS.

Последний SATA порт на плате реализован в виде mSATA разъема:

Отмечу, что mSATA разделяется с портом SATA2_5, их одновременная работа невозможна.

Реализация Thunderbolt на фоне многих схожих решений никак не выделяется, применен контроллер Intel DSL3510L:

Его силами обеспечивается работа двух портов Thunderbolt. Для реализации возможности работы устройств с поддержкой DisplayPort в портах Thunderbolt используется две микросхемы NXP L04DP211:

Между портами Thunderbolt MDP2 и DVI-D присутствует свитч Pericom PI3HDMI4:

Допускается вывод изображения либо на DVI-D, либо на Thunderbolt. Также одновременно с одним из этих портов допускается вывод изображения на HDMI и D-Sub. В сумме, одновременно к плате можно подключить до трех мониторов.

В верхнем правом углу платы нашлось место для различных оверклокерских «вкусностей»:

Здесь собраны кнопки включения/перезагрузки системы и Clear CMOS, никуда не делись и точки замера основных напряжений. Немного поодаль, и, на мой взгляд, не слишком удачно расположен индикатор POST-кодов:

Все же при установленной оперативной памяти и подключенной ATX колодке индикатор POST-кодов можно разглядеть не всегда. У GA-Z77X-UD5H его расположение было более удобным.

К оверклокерским бонусам платы можно отнести наличие двух микросхем BIOS:

В отличие от нижестоящей в линейке GA-Z77X-UP4 TH, здесь реализация Dual BIOS полноценная, с переключателем между микросхемами.

Встроенный звук реализован силами контроллера Realtek ALC898:

В качестве сетевого контроллера используется Intel WG82579V:

Поддержка IEEE 1394a реализована силами VIA VT6308P:

В качестве Multi-IO применяется микросхема ITE IT8728F:

На задней панели Gigabyte GA-Z77X-UP5 TH расположены:

• Один D-Sub;
• Один DVI-D;
• Один HDMI;
• Два USB 2.0;
• Четыре USB 3.0;
• Один eSATA 6 Гбит/с;
• Один LAN;
• Два Thunderbolt;
• Оптический выход S/PDIF;
• Пять аудио входов/выходов 3.5-мм mini-jack.

Конфигурация I/O панели выделяется разве что наличием пары портов Thunderbolt, в остальном, ничего интересного. Можно отметить нехватку портов USB, тем более что все четыре USB 3.0 порта подключены через USB-концентратор.

Фотография материнской платы, позволяющая оценить высоту компонентов:

Блок-схема платы:

Схема расположения элементов:

Система охлаждения

Конструкция СО состоит из трех весьма крупных радиаторов, соединенных между собой тепловой трубкой. Первые два отводят тепло от преобразователей питания процессора, третий – от набора логики Intel Z77.

Крепление всех радиаторов винтовое, причем, как уже отмечалось ранее, сделано на совесть, с использованием прижимных пластин напротив радиаторов преобразователей питания.

Контакт силовых элементов преобразователей питания осуществляется через термопрокладку средней толщины, прижим (как можно видеть по фотографии выше) равномерный и достаточный для теплоотвода.

Термоинтерфейс набора системной логики высохший, можно даже сказать, затвердевший. С другой стороны, он не липкий и легко соскабливается, что плюс, ибо позволяет избежать временных затрат при чистке.

Для создания максимально стрессовых для материнской платы условий, во время температурных замеров на процессоре использовалось жидкостное охлаждение, при этом радиаторы платы оставались без обдува. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.

В качестве нагрузки использовался тест Linpack AVX на разогнанном i7-2600K (4871 МГц / 1.48 В).

Как можно видеть по таблице выше, температурный режим материнской платы не вызывает каких-либо нареканий. Собственно, температуры заметно ниже даже по сравнению с предшественницей – с GA-Z77X-UD5H, хотя та была одной из самых холодных плат, среди протестированных мною.

Система питания

Преобразователь питания процессора выполнен по схеме 8+2+2, восемь фаз отведено под питание CPU VCore и по две фазы отведено для питания IGPU/CPU VTT. Для VCCSA задействован линейный стабилизатор.

В качестве основного ШИМ-контроллера, отвечающего за восемь фаз CPU VCore применен IR3563A производства International Rectifier:

Контроллер восьмифазный, так что удвоители фаз не используются. Привычные драйверы и транзисторы на данной плате заменены DrMOS микросхемами IR3550, по одной на каждую фазу.

Преобразователи питания IGPU и CPU VTT берут свое начало от контроллера IR3570A:

Несмотря на то, что оба преобразователя обеспечиваются одним контроллером – элементная база применена разная. В случае с питанием IGPU это микросхемы IR3550, по одной на фазу. В случае с питанием CPU VTT это драйвер IR3598, а также транзисторы Renesas RJK0393DPA и Renesas RJK03B7DPA, по одному на каждую фазу.

Преобразователь питания памяти двухфазный:

Питание памяти схоже с питанием CPU VTT, используется такой же контроллер (IR3570A), такой же драйвер (IR3598), и такие же транзисторы Renesas RJK0393DPA / RJK03B7DPA.

Технические характеристики

Возможности BIOS Setup

UEFI меню материнских плат Gigabyte унифицировано, и отличия между разными моделями плат невелики. Организация всего меню и подразделов подробно рассматривалась в обзоре Z77X-UD5H, отличия меню GA-Z77X-UP5 TH минимальны, так что тратить время на очередное рассмотрение старого знакомого UEFI смысла нет.

Разницу в настройках разгона можно обнаружить разве что в меню Advanced Memory Settings/Timing settings:

Список доступных для изменения таймингов памяти, в порядке их расположения в меню BIOS:

Список шире, чем на UD5H с прошивкой F4, и полностью совпадает с тем, что наблюдался на UD3H с прошивкой F11. Вероятнее всего, на актуальных в данный момент прошивках перечень изменяемых таймингов и диапазон доступных значений на UD5H принял аналогичный вид.

Основной минус UEFI меню материнской платы – его излишняя структурированность и необходимость частой навигации между подразделами.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями системной платы в плане управления скоростью вращения крыльчаток вентиляторов.

Расположение разъемов для подключения вентиляторов на Gigabyte GA-Z77X-UP5 TH:

В сумме у нее четыре разъема, при этом все они 4-pin.

Настройки по управлению оборотами содержатся в разделе UEFI M.I.T./PC Health Status:

Доступно четыре режима работы: Normal, Silent, Manual и Disabled. При работе профилей Normal и Silent материнская плата регулирует обороты вентиляторов по своему усмотрению, режим Disabled полностью отключает регулировку скорости, фиксируя ее на максимальном уровне. В режиме Manual открываются дополнительные настройки, где можно выбрать один из восьми профилей работы.

Проверка возможностей регулировки скорости вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Странно, что в разъемах CHA_FAN2 и CHA_FAN3 скорость вращения вентиляторов не регулировалась, хотя если верить UEFI меню, то для всех трех CHA-разъемов используется групповое регулирование. Итого, из четырех разъемов регулируемыми оказались только два, и лишь один смог управлять скоростью 3-pin вентилятора. Для материнской платы стоимостью более девяти тысяч рублей такое поведение довольно странно.

Тестовый стенд

Тестирование Gigabyte GA-Z77X-UP5 TH проводилось на следующей конфигурации:

• Процессор: Intel Core i7-2600K 3.4 ГГц (100х34);
• Система охлаждения: Zalman CNPS10X Performa (120*120*25, ~2000 об/мин);
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память:
• Corsair CMX4GX3M2A1600C7, 2*2 Гбайта DDR3-1600 (7-8-7-20, 1.65 В);
• G.Skill TridentX F3-2400C10D-8GTX, 2*4 Гбайта DDR3-2400 (10-12-12-31, 1.65 В);
• Видеокарта: NVIDIA GeForce GTX 580 1536 Мбайт 772/1544/1002 МГц;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Вт;
• Корпус: открытый стенд.

Проверка разгона

Установка напряжений

Для успешного разгона не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64. Частота процессора на момент замера – 4 ГГц.

Работа Load-Line Calibration для CPU VCore:

Не совсем понятно, для чего в BIOS присутствуют настройки Auto, Normal и Standard, ибо на всех протестированных платах Gigabyte эти настройки идентичны. Наиболее оптимальным выглядит использование режима Turbo, при котором достигается минимальная разница между напряжениями питания в простое и под нагрузкой.

Что касается показаний программного мониторинга, то они с результатами замеров расходятся, но не слишком сильно. Отдельно отмечу, что уже традиционно для системных плат Gigabyte, CPU-Z вместо напряжения питания процессора показывает напряжение питания CPU VTT, значения CPU VCore следует смотреть в другом программном обеспечении, к примеру, в Easy Tune 6.

Работа Load-Line Calibration для напряжения питания встроенного графического ядра:

Как и в случае с CPU VCore, режимы Auto, Normal и Standard показывают одинаковое поведение. Наиболее оптимальными режимами работы являются Turbo и Extreme.

Настройки CPU VTT Load-Line Calibration:

Судя по разбросу значений для различных режимов работы, настройки CPU VTT Load-Line Calibration, как и ранее на UD5H, можно назвать фикцией.

Настройки DRAM Load-Line Calibration:

Так же, как и в случае с CPU VTT, на напряжение питания памяти настройки Load-Line Calibration влияния не оказывают. Вдобавок в ходе замеров выяснилась неприятная особенность – материнская плата отказалась менять напряжение питания памяти. Какое бы значение не стояло в UEFI, плата стабильно стартовала с напряжением чуть выше 1.5 В. Обнуление CMOS и проверка нескольких прошивок проблему не решили. Либо плата попалась бракованной, либо была повреждена еще до попадания ко мне в руки, иначе такое поведение объяснить трудно.

Вторичные напряжения:

Сильных расхождений нет, разве что можно отметить завышение напряжения питания PCH, номинальным значением которого является цифра 1.05 В.

Разгон по BCLK

Результат, достигнутый на Gigabyte GA-Z77X-UP5 TH, составил 104.9 МГц, что в целом неплохо, но ниже потенциала процессора. Большинство протестированных материнских плат в паре со стендовым ЦП справляются с частотой в 105 МГц.

При BCLK 105 плата стартует, но сваливается в BSOD при включении стресс-тестов, при BCLK 105.1 система зависает на стадии загрузки Windows, при значениях 105.2 и выше материнская плата не проходит POST и сбрасывает настройки разгона. Неприятности могут возникнуть разве что при BCLK в диапазоне 105.1-105.2, когда система еще способна пройти POST и не сбросить настройки, но уже не способна пустить в UEFI меню.

Разгон оперативной памяти

Поскольку напряжение питания памяти никак не изменялось , стендовый комплект Corsair на базе микросхем Powerchip пришлось отложить, для 1.5 В все же лучше подходит комплект памяти G.Skill на базе микросхем Samsung.

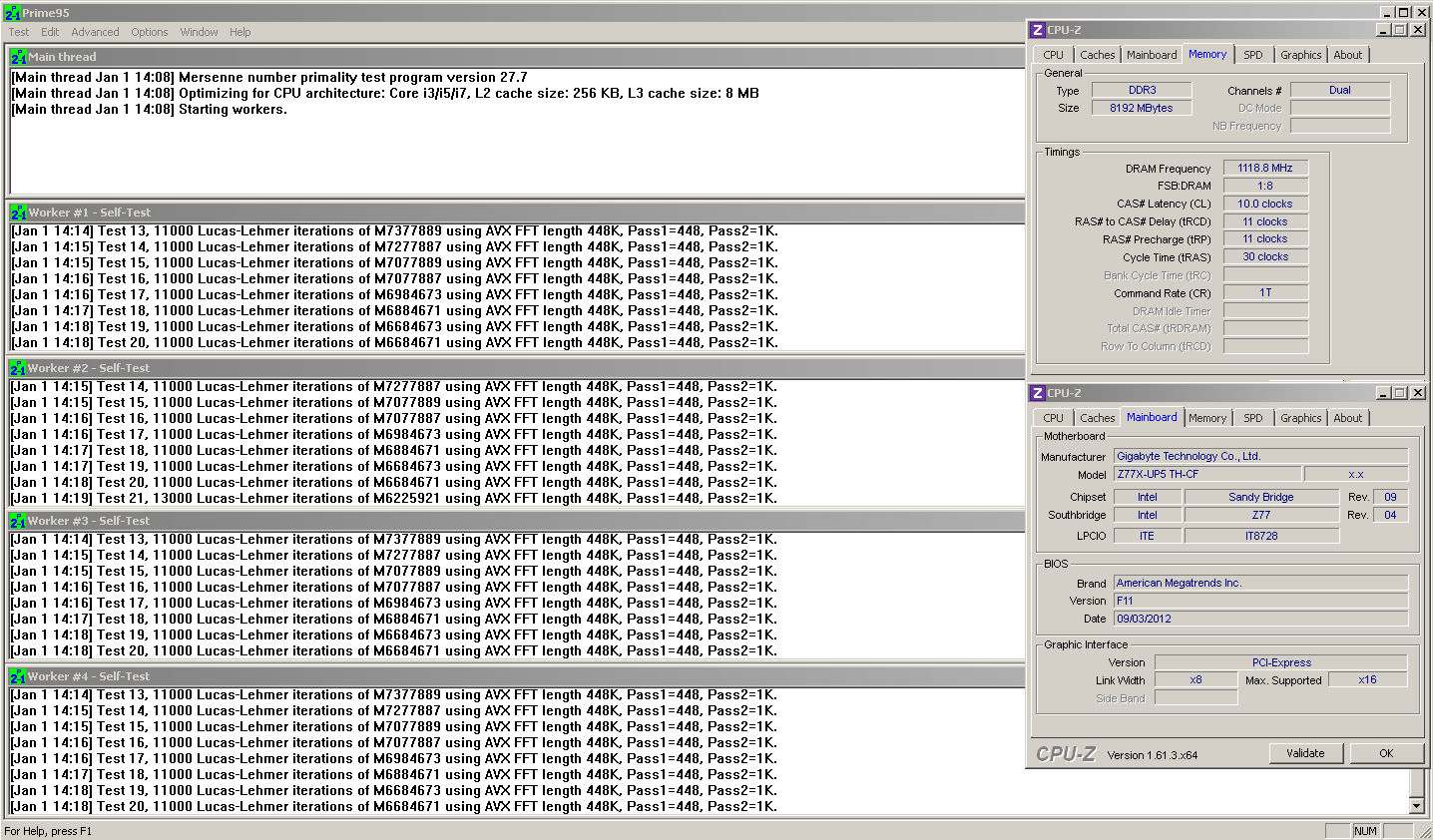

Итого, при таймингах 10-11-11-30 удалось повторить максимальный разгон базовой частоты и при использовании множителя частоты работы памяти x21.33, что дало итоговый результат в 2237 МГц:

Разгон процессора

Обычно разгон CPU Sandy/Ivy Bridge на дорогих материнских платах сюрпризов не преподносит. Тут же, памятуя о не полностью функциональной плате, пришлось столкнуться с дополнительными «приколами». Если во время замеров напряжений плата вела себя стабильно и предсказуемо, то после выставления множителя процессора х48 начались непонятные действия с установкой напряжения питания ЦП. Изначально в UEFI было выставлено 1.48 В, однако после старта Windows и запуска программ мониторинга система отрапортовала о напряжении питания в простое на уровне 1.67 В, что подтвердилось и мультиметром. Снижением установленного в UEFI значения до 1.2 В было получено напряжение питания ~1.52 В.

И лишь при установке напряжения питания через offset mode удалось получить хоть сколько-нибудь вменяемые значения. В итоге было выставлено напряжение питания Normal +0.115 В, что по результатам замеров дало 1.482 В в простое и 1.486 В под нагрузкой. Показания программного мониторинга в простое/под нагрузкой – 1.476/1.452 В.

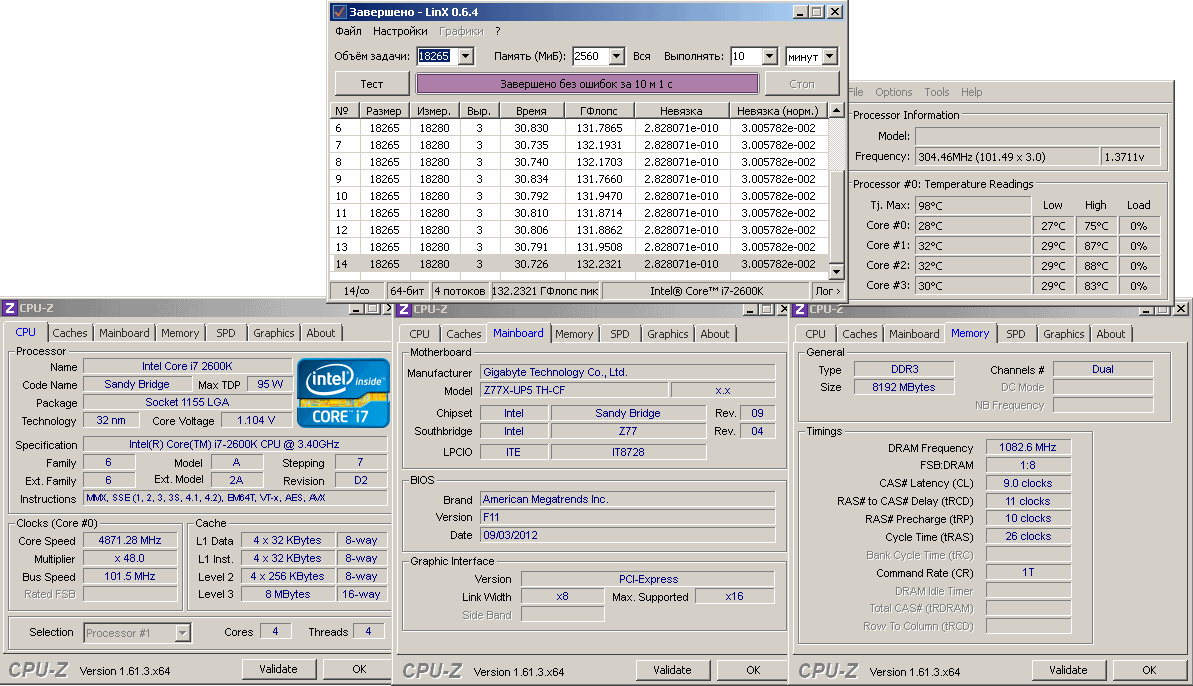

Максимальная достигнутая частота составила 4871 МГц:

При дальнейшем увеличении напряжения питания растет лишь нагрев, без увеличения частотного потенциала.

Такие вот танцы с бубном. Не исключаю, что и здесь всему виной – бракованный тестовый экземпляр материнской платы, ибо в такое поведение для исправной системы верится с трудом, особенно на фоне удачного предыдущего поколения плат – UD5H/UD3H.

Тестирование производительности

В данном разделе статьи можно ознакомиться с результатами тестирования производительности Gigabyte GA-Z77X-UP5 TH. В качестве конкурентов выступят рассмотренные ранее Sapphire PURE Platinum Z77K, ASRock Fatal1ty Z77 Performance, ASRock Z77 Extreme6, ASUS Maximus V Formula, ASUS P8Z77-I Deluxe, ASUS P8Z77 WS, ASUS P8Z77-V PRO, Gigabyte GA-Z77X-UD3H, ASUS Sabertooth Z77, Gigabyte GA-Z77X-UD5H, ASRock Z68 Extreme3 Gen3 и Biostar TP67XE. Тестирование произведено как на одинаковых настройках частот процессора/памяти, так и в режиме максимального разгона для каждой из плат. В связи с чрезмерным разрастанием размеров таблиц в них не включены результаты производительности протестированных ранее бюджетных плат, а именно Gigabyte GA-Z77MX-D3H TH, ASUS P8Z68-V LX, Gigabyte GA-Z68AP-D3, ASRock Z68 Pro3 Gen3, ASRock Z77 Pro4, ASRock Z77 Pro3 и ASRock Z75 Pro3.

В дальнейшем, при тестировании других материнских плат LGA 1155 набранная статистика будет пополняться.

Методика тестирования

Для теста производительности использовались следующие приложения и настройки:

• LinX 0.6.4, объем задачи 18265 (2560 Мбайт памяти). Итоговый результат – лучший по итогам десятиминутного теста.
• Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший по итогам пяти замеров.
• wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший по итогам пяти замеров для 32М и по итогам трех замеров для 1024М.
• Fritz Chess Benchmark v.4.2. Итоговый результат – лучший по итогам пяти замеров.
• Maxon Cinebench R10 x64, тест xCPU. Итоговый результат – лучший по итогам пяти замеров.
• Maxon Cinebench 11.5 x64. Итоговый результат – лучший по итогам пяти замеров.
• POV-Ray v3.7 RC3, Benchmark All CPU’s. Итоговый результат – лучший по итогам трех замеров.
• TOC F@H Bench v.0.4.8.1, тест: Dgromacs 2, Итоговый результат – лучший по итогам трех замеров.
• WinRar X64 4.0, встроенный тест. Итоговый результат – лучший по итогам пяти замеров.
• 7-Zip 9.20, встроенный тест. Итоговый результат – лучший по итогам пяти замеров.
• Adobe Photoshop CS5, применение фильтра Surface Blur к .bmp файлу с разрешением 12000*9000 и размером в 308 Мбайт. Итоговый результат – лучший по итогам трех замеров.
• MeGUI 0.3.5, режим x264 AVCHD (DVD5/9). Modes: Automated 2pass, bitrate 2000, Presets: Slow. Исходный файл – записанный утилитой FRAPS тридцатисекундный .avi ролик, 1920x1080, 901 кадр/1.3 Гбайт. За итоговый результат принято время, затраченное на Queue Analysis Pass и перекодирование ролика. Взят лучший результат по итогам трех замеров.
• dBpoweramp Music Converter 14, сравнение производительности в двух режимах, Wave-mp3 (lame), VBR, 240 Кбит/с, Encoding: Slow (High Quality) и Wave-flac, compression level 8. Тестирование производилось на двадцати двух wave файлах общим объемом 1.59 Гбайт, итоговый результат – лучший по итогам пяти замеров.

В качестве режима для сравнения производительности на равных частотах использовались следующие настройки:

• Частота работы процессора: 4 ГГц (100х40);
• Частота работы памяти: 1600 МГц;
• Тайминги памяти: 7-8-7-20 (tCL-tRCD-tRP-tRAS), Command Rate 1T.

Вторым режимом являются настройки максимального стабильного разгона для каждой из материнских плат.

Для Gigabyte GA-Z77X-UP5 TH это:

• Частота работы процессора: 4871 МГц (101.5x48);
• Частота работы памяти: 2165 МГц;
• Тайминги памяти: 9-11-10-26 1T.

Для Sapphire PURE Platinum Z77K это:

• Частота работы процессора: 4703 МГц (102.24x46);
• Частота работы памяти: 2181 МГц;
• Тайминги памяти: 9-10-10-26 1T.

Для ASRock Fatal1ty Z77 Performance это:

• Частота работы процессора: 4820 МГц (100x48);
• Частота работы памяти: 2142 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASRock Z77 Extreme6 это:

• Частота работы процессора: 4800 МГц (100.41x48);
• Частота работы памяти: 2133 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASUS Maximus V Formula это:

• Частота работы процессора: 4893 МГц (99.88x49);
• Частота работы памяти: 2131 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для ASUS P8Z77-I DELUXE это:

• Частота работы процессора: 4806 МГц (100.1x48);
• Частота работы памяти: 2136 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для ASUS P8Z77 WS это:

• Частота работы процессора: 4890 МГц (99.8x49);
• Частота работы памяти: 2129 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для ASUS P8Z77-V PRO это:

• Частота работы процессора: 4835 МГц (100.73x48);
• Частота работы памяти: 2149 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для Gigabyte GA-Z77X-UD3H это:

• Частота работы процессора: 4833 МГц (100.69x48);
• Частота работы памяти: 2148 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASUS Sabertooth Z77 это:

• Частота работы процессора: 4828 МГц (100.59x48);
• Частота работы памяти: 2146 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для Gigabyte GA-Z77X-UD5H это:

• Частота работы процессора: 4830 МГц (100.62x48);
• Частота работы памяти: 2147 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASRock Z68 Extreme3 Gen3 это:

• Частота работы процессора: 4829 МГц (100.6x48);
• Частота работы памяти: 2146 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для Biostar TP67XE это:

• Частота работы процессора: 4802 МГц (104.4x46);
• Частота работы памяти: 1948 МГц;
• Тайминги памяти: 6-9-6-24, Command Rate 1T.

Результаты тестов

Сравнение на равных частотах

В целом, материнская плата близка к лидирующей группе, хотя в среднем и уступает таким моделям, как P8Z77WS и Maximus V Formula.

Сравнение в режиме максимального разгона

Благодаря неплохому результату разгона процессора, материнская плата и здесь не ударила в грязь лицом, в среднем она находится на уровне двух старших моделей ASUS.

Заключение

Что можно сказать при подведении итогов? С точки зрения дизайна, по сравнению с весьма удачной предшественницей GA-Z77X-UD5H в новой плате Gigabyte изменений в худшую сторону не произошло. Как функциональность продукта, так и система охлаждения заслуживают лишь хвалебных отзывов. Плюс ко всему – в наличии пара портов Thunderbolt.

Ложкой дегтя стало поведение материнской платы с установкой напряжений: это проявилось в невозможности изменить напряжение питания памяти, а также в неадекватном поведении платы при установке CPU VCore. Хочется верить, что это проблемы конкретно взятого экземпляра, а не всех плат этой серии. К печальным особенностям можно отнести то, что за поддержку Thunderbolt производитель установил слишком высокую наценку, ведь разница в стоимости между GA-Z77X-UP5 TH и GA-Z77X-UD5H составляет около 2500 рублей.

Плюсы:

• Неплохие разгонные возможности;
• Наличие индикатора POST-кодов;
• Кнопки Power/Reset и Clear CMOS, позволяющие удобно работать с открытым стендом;
• Наличие точек замера напряжений;
• Поддержка интерфейса Thunderbolt;
• Поддержка SLI/CrossFireX по формуле 8+8, грамотная конфигурация слотов расширения;
• Эффективная система охлаждения;
• Наличие в комплекте поставки универсального модуля Wi-Fi / BT 4.0;
• Десять портов USB 3.0.

Минусы:

• Излишне структурированное меню разгона, приводящее к большому количеству ненужной навигации между подразделами настроек;
• Завышенная цена;
• Слабые возможности по управлению оборотами вентиляторов;
• Непредсказуемое поведение платы с установкой VCore при разгоне процессора, а также невозможность регулировки напряжения питания памяти (возможно, проблема конкретного экземпляра платы).

Выражаем благодарность:

• Компании Gigabyte за предоставленную на тест материнскую плату Gigabyte GA-Z77X-UP5 TH.
