С момента официального релиза Socket FM2 в лаборатории были протестированы флагманские модели Gigabyte, ASUS и MSI. И пока до Overclockers.ru добираются образцы других производителей, стоит познакомиться с материнскими платами, занимающими более низкий ранг в своих линейках. Ведь не секрет, что многим пользователям не требуется ставить рекорды разгона, не нужно восемь портов SATA, навороченную систему охлаждения и богатый комплект поставки. Многим нужно что попроще и подешевле.
Самый минимальный набор функционала вкупе с наиболее низкой ценой, по замыслу AMD, должен предлагать чипсет A55 (кодовое наименование – «Hudson D2»). И в целом, так оно и есть. Данный обзор открывает серию материалов по бюджетным платам AMD Socket FM2. И первой такой моделью станет самая младшая системная плата в линейке ASUS - F2A55-M LK.
Материнская плата упакована в коробку черного цвета, наименование модели написано крупными буквами и со смыслом: белым - F2, что означает Socket FM2, ядовито-зеленым – уже наименование продукта, да и по нему видно чипсет (A55), формат платы (M – mATX) и ее позиционирование (LK).
С обратной стороны приводится описание технологий, нашедших применение в данном продукте, а также характеристики и фотоснимок платы:
В самой коробке скрывается материнская плата в антистатическом пакете на картонной подложке и два шлейфа SATA в картонном боксе, который составляет единое целое с подложкой.
Под этой подложкой расположился остальной комплект поставки:
С учетом вышеупомянутых двух шлейфов SATA, это вся комплектация. Негусто. Впрочем, бюджет, он и есть бюджет.
Внешний вид платы также говорит о ее бюджетности: всего два слота памяти, один минимальных размеров радиатор на чипсете и применение конденсаторов с жидким электролитом (твердотельные конденсаторы установлены только в подсистеме питания процессора и оперативной памяти). Обращает на себя внимание и то, что название продукта не нанесено непосредственно на поверхность, а напечатано на специальной наклейке. А под этой наклейкой прячется другое название - F2A55-M LK PLUS. Обратившись к официальному сайту ASUS, можно действительно обнаружить там такую модель. Отличие одно – для версии PLUS используются только твердотельные конденсаторы.
Но, несмотря на бюджетность, ASUS не стала совсем уж экономить. Так, защитная упорная пластина крепления системы охлаждения процессора выполнена из металла:
Подсистема питания ЦП состоит из двух преобразователей питания: двухфазного CPU NB Core и трехфазного CPU Core. Именно так – 3 + 2, а не 4 + 1, как можно было бы ожидать. ШИМ-контроллер традиционно перемаркирован ASUS.
Питание от БП подводится четырехконтактным разъемом, чего достаточно, учитывая начальный уровень материнской платы. Питание встроенного графического ядра ЦП осуществляется посредством простого линейного преобразователя под процессорным сокетом:
Питание оперативной памяти однофазное, ШИМ-контроллер - RT8120 производства Richtek:
Контроллер, ответственный за формирование напряжения терминации памяти, расположился между слотами памяти и разъемом основного питания ATX:
Дисковая подсистема представлена шестью портами SATA II – максимум того, что поддерживает чипсет A55:
Зеленый светодиод является индикатором наличия питания и горит всегда, когда материнская плата (исправная) находится под напряжением.
В правом нижнем углу платы расположилась съемная микросхема флеш-памяти BIOS, производства Winbond емкостью 64 Мбит, под ней – колодка для подключения фронтальной панели корпуса (кнопки включения, перезагрузки и прочее), рядом – четырехконтактная колодка SPEAKER для подключения системного динамика:
Над колодкой SPEAKER расположилась колодка из двух контактов-штырьков с маркировкой DRCT. В инструкции к материнской плате упоминания об этой функциональной возможности нет. К этой колодке можно подключить кнопку и также вывести ее на переднюю панель корпуса. В чем суть? Она в том, что инженеры ASUS настолько увлеклись поддержкой быстрого старта системы (Fast BOOT), что в какой-то момент система при старте перестала реагировать на нажатие кнопки DEL на клавиатуре. Таким образом, невозможно было зайти в BIOS материнской платы и произвести необходимые настройки. Проблема затронула не всех, зависит все от конкретно используемой клавиатуры (независимо от интерфейса - PS/2 или USB, хотя, согласно отзывам, первый тип проблема затронула в меньшей степени).
Замыкание этих контактов (нажатие кнопки) позволяет зайти в настройки системной платы. Забегая вперед, отмечу, что этот «сюрприз» настиг и меня. При задействовании штырьков система завершает свою работу (аналогично нажатию «завершение работы» в меню «Пуск» Windows) и выключается. При нажатии кнопки включения, система стартует и автоматически входит в настройки BIOS без каких-либо действий пользователя.
Очевидно также, что на данной материнской плате планировалось реализовать поддержку TPM, однако в последний момент от нее отказались и на плате остались неиспользованные контактные площадки. Следует заметить, что старшая модель F2A55-M LK PLUS TPM не поддерживает.
Над тем местом, где должна была быть колодка для подключения TPM, расположены две перемычки.
CLRTC отвечает за сброс настроек BIOS, а CHASSIS – работает в паре с датчиком открытия корпуса.
По нижнему краю платы можно найти три колодки для подключения шести портов USB 2.0, реализованные силами чипсета A55, колодку для подключения LPT и колодку AAFP для подключения разъемов передней аудиопанели корпуса.
А вот COM-порт неожиданно оказался почти в самом центре платы – между процессорным сокетом и слотами расширения:
По левому краю расположились аудиоконтроллер ALC887 и гигабитный сетевой контроллер RTL8111F, оба – производства Realtek, контроллер I/O F71877D производства Fintek, отвечающий за LPT- и COM-порты, два PS/2 на задней панели платы и системный мониторинг:
Задняя панель материнской платы несет на себе следующий набор интерфейсов:
За разъемом D-Sub присутствуют две перемычки - KBPWR и USBPW, которые отвечают за работу функции пробуждения компьютера от устройств PS/2 и USB, подключенных к задней панели.
Слотов расширения на материнской плате четыре:
Один PCI-E x16, два PCI-E x1 (все три PCI-E подключены к процессору) и один слот старой шины PCI (от чипсета). Поддерживается технология AMD Dual Graphics – объединение графического ядра ЦП и дискретной видеокарты AMD Radeon, вставленной в PCI-E x16.
| Процессоры | AMD APU A4 APU A6 APU A8 APU A10 Athlon II В исполнении Socket FM2 |
| Чипсет | AMD A55 (Hudson D2) |
| Оперативная память | 2 x DDR3 разъема DIMM с поддержкой до 32 Гбайт Поддержка двухканального режима Поддержка DDR3 2400(O.C.)/ 2250(O.C.)/ 2200(O.C.)/ 2133(O.C.)/ 2000(O.C.)/ 1866/ 1600/ 1333/ 1066 МГц Поддержка AMD Memory Profile (AMP) и Extreme Memory Profile (XMP) («O.C.» означает режим разгона). |
| Аудио | Realtek ALC887 High Definition Audio 2/4/5.1/7.1-канальные конфигурации Поддержка S/PDIF Out |
| Сеть | 1 x Realtek RTL8111F (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16, физически как x16 (PCIEX16) 2 слота PCI Express x1 1 слот PCI |
| Поддержка графических тандемов | Поддержка AMD Dual Graphics |
| Дисковая подсистема | На базе чипсета A55: - 6 портов SATA 3 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 5, RAID 0+1. |
| USB | На базе чипсета A55: - 10 портов USB 2.0/1.1 (3 разъема на плате для подключения 6 портов, 4 порта на задней панели) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 4-pin ATX 12V 6 x SATA 3 Гбит/с 1 разъем вентилятора процессора 1 разъем для подключения дополнительного вентилятора 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 3 колодки USB 2.0/1.1 для подключения 6 портов 1 колодка COM-порта 1 колодка LPT Перемычка сброса настроек CMOS |
| Разъемы и прочий функционал на задней панели | 2 порта PS/2 D-Sub (с разрешением до 1920 х 1600 включительно и частотой обновления 60Гц) Dual-link DVI-D (с разрешением до 2560 х 1600 включительно и частотой обновления 60Гц) 4 порта USB 2.0/1.1 RJ-45 port 3 аудиоразъема (линейный вход/линейный выход/вход микрофона). |
| Контроллер I/O | Fintek F71877D |
| Системный мониторинг | System voltage detection APU/System temperature detection APU/System fan speed detection APU overheating warning APU/System fan fail warning APU/System fan speed control |
| BIOS | 64 Mbit flash Use of licensed AMI EFI BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a |
| Фирменные технологии | ASUS EPU: - EPU ASUS Hybrid Phase: - 3 +2 Phase Power Design ASUS Digital Power Design: - ASUS DIGI+ VRM Utility TurboV ASUS Exclusive Features: - AI Suite II - Anti-Surge - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl ASUS Quiet Thermal Solution: - ASUS Fan Xpert ASUS EZ DIY: - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2 |
| Размеры, мм | 244 x 208 |
| Форм-фактор | microATX (uATX). |
Тестирование проводилось с прошивкой версии 5204, датированной 12 октября 2012 года – последней на момент написания обзора.
В качестве микропрограммы используется UEFI BIOS. Он поддерживает два типа интерфейса – упрощенный (EZ Mode) и полный (Advanced). По умолчанию запускается EZ Mode. Максимальное количество настроек доступно в режиме Advanced. В него можно попасть двумя способами. Клавиша ESC на клавиатуре или щелчок мышью по кнопке «Exit/Advanced Mode» вызовет меню.
Выбираем последний пункт и оказываемся в требуемом режиме:
Перед нами краткая информация о системе: версия прошивки материнской платы, модель установленного процессора, объем установленной оперативной памяти и ее частота. В подразделе Security можно задать разграничение доступа к настройкам BIOS и установить административный и пользовательский пароли.
Доступен выбор различных языков интерфейса UEFI BIOS, среди которых присутствует и русский. Но впечатлительным людям лучше не травмировать себе психику:
В особенности, обратите внимание на букву «З». Поэтому возможности BIOS будут рассматриваться с английской локализацией.
Все настройки, связанные с разгоном, сосредоточены в следующей закладке - Ai Tweaker:
Кстати, OC Tuner не подраздел, как легко подумать, а только опция, у которой есть два положения – при выборе Enabled активируется встроенный механизм автоматического разгона. Можно отметить неработоспособность (по крайней мере, в нынешней версии прошивки) множителя памяти х24 – при его установке система не стартует, а затем запускается с сообщением о переразгоне. Хотя с памятью, работающей на частоте 2400 МГц, сама материнская плата проблем не испытывает – при разгоне подъемом BCLK. А вообще, способность стартовать сохраняется на частотах памяти свыше 2600 МГц.
Подраздел DRAM Timing Control позволяет изменить самостоятельно достаточно большое количество таймингов:

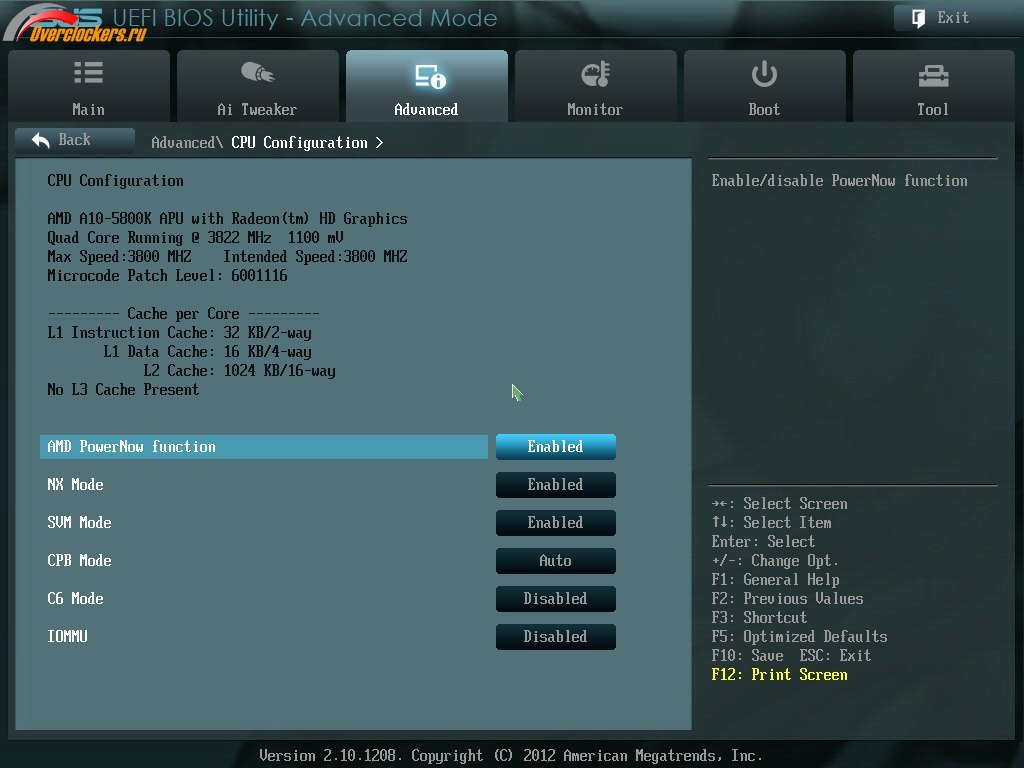

Закладка Advanced содержит различные системные настройки.
Здесь можно найти настройки энергосбережения, отключения Turbo Core, режимов работы SATA-контроллера, USB-контроллера, встроенного графического ядра процессора, звукового и сетевого контроллеров, включения и выключения системы.
Закладка Monitor отображает значения программного мониторинга.
Здесь же можно настроить режим работы вентилятора. Доступна, в том числе, и ручная регулировка режимов работы:
Всего на плате два разъема для подключения вентиляторов – трехконтактный CHA_FAN и четырехконтактный CPU_FAN. Регулируется только CPU_FAN. Трехконтактными вентиляторами материнская плата управлять не умеет.
Технология ASUS Anti Surge должна защищать систему от резких скачков напряжения (если такая проблема происходит, система при старте выдаст соответствующее сообщение).
Закладка Boot содержит параметры, связанные с включением и загрузкой системы:
Подраздел CSM Parameters позволит обойти некоторые специфичные проблемы, возникающие при загрузке системы.
Подраздел Secure Boot Parameters присутствует для реализации возможностей, появившихся вместе с Windows 8.
Раздел Tools содержит несколько встроенных утилит:
Встроенный прошивальщик EZ Flash 2 традиционно для ASUS дружит и с NTFS, и с кириллицей в именах папок и файлов.
К сожалению, почему-то нет возможности сохранить в виде резервного файла текущую версию прошивки.
SPD Information позволяет увидеть содержимое профилей SPD установленных модулей оперативной памяти:
ASUS O.C. Profiles позволяет сохранить до восьми профилей разгона (опции, не касающиеся разгонных настроек, например, стартовый экран, вход в EZ Mode или Advanced, не сохраняются).
Сохранения профилей настроек в виде обычных файлов с расширением *.CMO на внешних носителях нет – это «не положено» материнской плате по статусу.
Используемый тестовый стенд собирался из следующих комплектующих:
CPU-Z не может корректно отобразить напряжение процессора – оно приводится равным 1.100 В:
AIDA64 значительно расширяет набор особенностей мониторинга:
Температура – некорректно, напряжения – некорректно, обороты вентиляторов – некорректно.
Выходом из ситуации на данный момент может стать фирменное стандартное программное обеспечение ASUS, оно же дает доступ к значительной части настроек:
Обратите внимание: здесь напряжения, в отличие от BIOS, задаются фактическим значением, а не сдвигом. Проблема только одна: эти настройки не сохраняются и при перезагрузке системы восстановятся те, которые были выставлены в BIOS. Это ограничение помогут обойти профили, которые можно сохранять тут же. Костыль к скромным возможностям BIOS? Да. Хотя, с другой стороны, возможность сброса настроек может оказаться не лишней. Ai Suite может стать неплохим подспорьем в разгоне, за исключением того, что из настроек оперативной памяти есть только ее напряжение - ни частоты, ни таймингов.
В целом напряжения задаются корректно и соответствуют выставляемым в BIOS. Это же относится к настройкам LoadLine Calibration.
Нагрузка имитировалась следующим образом: процессор AMD A10-5800K работал на частоте 4.2 ГГц, CPU NB Core – 2200 МГц, BCLK – 100 МГц, 2*2 Гбайта DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском LinX 0.6.4 (без поддержки AVX).
Напряжение CPU Core.
| Напряжение CPU Core |
Режим LoadLine Calibration |
Режим | По показаниям программного мониторинга ASUS Ai Suite |
Напряжение по показаниям мультиметра |
| Auto | Auto | Простой | 1.312 | 1.336 |
| Нагрузка | 1.304 | 1.333 | ||
| Regular | Простой | 1.312 | 1.336 | |
| Нагрузка | 1.304 | 1.333 | ||
| Medium | Простой | 1.312 | 1.339 | |
| Нагрузка | 1.320 | 1.347 | ||
| High | Простой | 1.312 | 1.341 | |
| Нагрузка | 1.328 | 1.361 | ||
| Extreme | Простой | 1.320 | 1.347 | |
| Нагрузка | 1.376 | 1.411 | ||
| +0.050 | Regular | Простой | 1.360 | 1.387 |
| Нагрузка | 1.352 | 1.382 | ||
| +0.100 | Regular | Простой | 1.408 | 1.437 |
| Нагрузка | 1.400 | 1.433 | ||
| -0.025 | Regular | Простой | 1.280 | 1.309 |
| Нагрузка | 1.272 | 1.301 |
Напряжение CPU NB Core.
| Напряжение CPU NB Core |
Режим LoadLine Calibration |
Режим | Напряжение по показаниям мультиметра |
| Auto | Auto | Простой | 1.201 |
| Нагрузка | 1.212 | ||
| Regular | Простой | 1.201 | |
| Нагрузка | 1.212 | ||
| High | Простой | 1.217 | |
| Нагрузка | 1.231 | ||
| Extreme | Простой | 1.231 | |
| Нагрузка | 1.249 | ||
| +0.050 | Regular | Простой | 1.257 |
| Нагрузка | 1.264 | ||
| +0.100 | Regular | Простой | 1.300 |
| Нагрузка | 1.314 | ||
| -0.025 | Regular | Простой | 1.175 |
| Нагрузка | 1.185 |
Напомню еще раз: напряжения задаются материнской платой только путем надбавки некой величины к штатному напряжению процессора. Поэтому фактические числа могут быть иными.
Разгонный потенциал ASUS F2A55-M LK во многом ограничен подсистемой питания процессора.
В первую очередь был проверен потенциал платы по частоте BCLK. Система сохраняла стабильность вплоть до 140 МГц при установке дискретной видеокарты.
Именно так. Если не устанавливать видеокарту, а разгонять со встроенным графическим ядром, то уже на 120 МГц появляются различные ошибки (пропадает изображение, система отказывается поддерживать «родное» разрешение монитора, используемого для тестового стенда). При частоте 130 МГц картинка пропадает полностью. По поведению системы видно, что она полноценно загружается и работает, но изображения нет. Вполне возможно, что это – особенности поведения конкретного экземпляра процессора.
Поиск предельного разгона процессора по ядрам и NB Core ограничивается нагревом элементов преобразователей питания. Было решено организовать усиленный обдув силами 80 мм вентилятора.
4125 МГц по ядрам, 2320 МГц по NB Core. Оперативная память работала на частоте 2406 МГц с таймингами 9-11-10-33-54-1T. Фактическое напряжение CPU Core ~1.443 В, CPU NB Core ~1.259 В, оперативной памяти ~1.714 В. Температура нагрева обратной стороны платы под силовыми элементами питания процессора составляла 60°C по показаниям термопары. Было решено этим и ограничиться.
Еще раз напомню, что у материнской платы в данной версии прошивки есть две явные ошибки:
- Неработоспособность множителя памяти х24: при его установке система не стартует, а затем запускается с сообщением о переразгоне. Хотя с памятью, работающей на частоте 2400 МГц, сама плата проблем не испытывает – при разгоне подъемом BCLK. А так, способность стартовать сохраняется на частотах памяти свыше 2600 МГц.
- Реальная частота CPU NB Core на один шаг ниже отображаемого в настройках множителя, если, например, выберете 1800 МГц, то в реальности будет 1700 МГц.
Набор программного обеспечения, его настройки и методика при замерах производительности:
При настройках по умолчанию, режим без разгона:
В режиме стабильного максимального разгона.
Для Gigabyte F2A85X-UP4 это:
Для MSI FM2-A85XA-G65 это:
Для ASUS F2A55-M LK это:
Первая протестированная плата бюджетного сегмента, самая младшая в линейке, но с изрядным разгонным потенциалом. Да, силовая обвязка не способна полноценно удерживать в разгоне топовый процессор, но стоит вспомнить, что в системах такого класса используются младшие модели ЦП, среди которых есть и те, у которых активны только два ядра (или один модуль) и, соответственно, заметно меньшее энергопотребление. Как и нагрузка на силовую обвязку.
Далеко не обязательно этой младшей моделью окажется процессор со свободным множителем (как, например, A6-5400K) и вот здесь уже пригодится возможность хорошего разгона по BCLK. Осталось добавить, что примерная розничная цена материнской платы (по данным Яндекс.Маркет и Price.ru) на момент написания обзора начинается с отметки 2206 рублей.
Страница материнской платы ASUS F2A55-M LK на официальном сайте ASUS:
