В лабораторию Overclockers.ru на тестирование попал очень необычный продукт малоизвестной на российском рынке компании Aresze – дочернего предприятия китайской корпорации Golden Field, специализирующейся на производстве компьютерных корпусов, блоков питания и периферийных устройств.
Не секрет, что один из основных критериев, по которым оцениваются корпуса для сборки HTPC (Home Theatre Personal Computer) – внешний вид. Он просто обязан быть стильным и даже шикарным, чтобы установленное рядом с Hi-Fi аппаратурой устройство не нарушало эстетику интерьера гостиной и не вызывало отторжения. На данный момент на рынке можно встретить вариации на любой вкус и цвет, производители не жалеют сил, чтобы выделиться на фоне конкурентов. Тем не менее, для пользователя задача выбора такого устройства является наиболее актуальным вопросом.
В этой статье будет рассмотрена не так давно появившаяся из-под крыла Aresze модель Sonata HD0928. Она предназначена для сборки HTPC, но отличается от большинства собратьев поддержкой полноразмерного «железа» и наличием эффективной системы охлаждения. В свою очередь это дает «Сонате» возможность претендовать на установку в ней игровой системы.
Из основных особенностей Aresze Sonata HD0928 можно отметить алюминиевую конструкцию, поддержку материнских плат форм-фактора ATX, стандартных блоков питания, возможность установки видеокарт длиной до 340 мм и наличие двух штатных вентиляторов. Никуда не делись и главные атрибуты любого приличного медиацентра - стильный дизайн, встроенный LCD-дисплей и многофункциональный пульт дистанционного управления.
Забегая вперед, скажу, что в этом обзоре Aresze Sonata HD0928 будет протестирован именно в качестве модели под игровую систему. А значит, приоритет будет отдан выявлению эффективности охлаждения комплектующих и замерам уровня шума.
Как обычно, начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Aresze Sonata HD0928 упакован в картонную коробку небольших размеров, ее габариты составляют 438 х 238 х 506 мм (Д х Ш х В). Вес брутто – 6.1 кг.
Использованный дизайн достоин отдельной похвалы. Применение глянца вкупе с отображением корпуса на фоне интерьера гостиной с домашним кинотеатром как нельзя лучше подчеркивает направленность продукта. Лицевая и обратная стороны оформлены идентично, с одним лишь исключением – на последней название модели приведено на китайском языке.
На одной из боковых сторон можно ознакомиться с основными конструктивными особенностями устройства, которые оформлены в виде отдельных фотографий. Описание не совсем полное, но позволяет составить представление о продукте.
На другой боковине приведены спецификации «Сонаты» на английском и китайском языках, русский язык отсутствует. На месте и традиционные ручки-отверстия в верхней части, предназначенные для транспортировки корпуса.
Внутри упаковки Aresze Sonata HD0928 стандартно обернут в полиэтилен и зажат между двумя пенополиуретановыми демпферами-фиксаторами, предохраняющими его от механических повреждений. Расположение корпуса в коробке - фронтальной панелью вверх. Все, как и положено.
В коробке удалось обнаружить увесистую книжечку больших размеров, на которой показаны продукты компании, выпущенные за 2012 год, с указанием их фишек. Качественная бумага и цветные фотографии не оставили меня равнодушным.
Комплект поставки производитель поместил внутрь корпуса, в корзину для жестких дисков. Все аксессуары помещены в пакетик из плотного полиэтилена, который оборудован удобной задвижной защелкой по типу «молнии».
Внутри расположились все необходимые винтики крепления и дополнительные детали.
В отдельной коробочке размещен пульт дистанционного управления с комплектом из двух батареек.
В итоговый перечень входит:
Пора переходить к изучению главного подопытного - корпуса Aresze Sonata HD0928.
Aresze Sonata HD0928 выпускается на рынок в двух цветовых исполнениях – Black и Gold. Соответственно – черный и золотистый варианты. Ко мне на тестирование приехала черная модель.
Типоразмер – HTPC, ориентация – горизонтальная. Габариты корпуса: 438 мм в ширину, 175 мм в высоту и 421 мм в глубину. Высота «Сонаты» без ножек составляет 165 мм, масса нетто - 4.8 кг. Легко заметить, что Aresze Sonata HD0928 обладает увеличенными по сравнению с HTPC размерами, они сопоставимы со «средней башней», разве что перевернутой набок. Это обеспечивает поддержку полноразмерных комплектующих. Систему можно использовать не только для проигрывания аудио- и видеоконтента, но и как полноценную игровую машину.
Материал изготовления Aresze Sonata HD0928 – анодированный алюминий. Это касается всего корпуса. Толщина металла составляет 1.2 мм для верхней и задней панелей, 2.0 мм для нижней панели и боковых, и 5.0 мм для фронтальной. В целом, конструкция качественная и прочная.
Поскольку корпус анодирован, то окрас выполнен путем пропитки оксидного слоя красителем. Черный матовый цвет поверхности с отделкой «под асфальт» смотрится стильно. Впрочем, это один из главных эстетических плюсов алюминиевых «системников». Один недостаток – такая поверхность любит собирать на себе отпечатки пальцев.
Дизайн Aresze Sonata HD0928 – классический, строгие линии и прямые углы. На сегодняшний день это, наверное, самый распространенный дизайн корпусов для домашнего кинотеатра. Внешне «Соната» чем-то напоминает музыкальный центр.

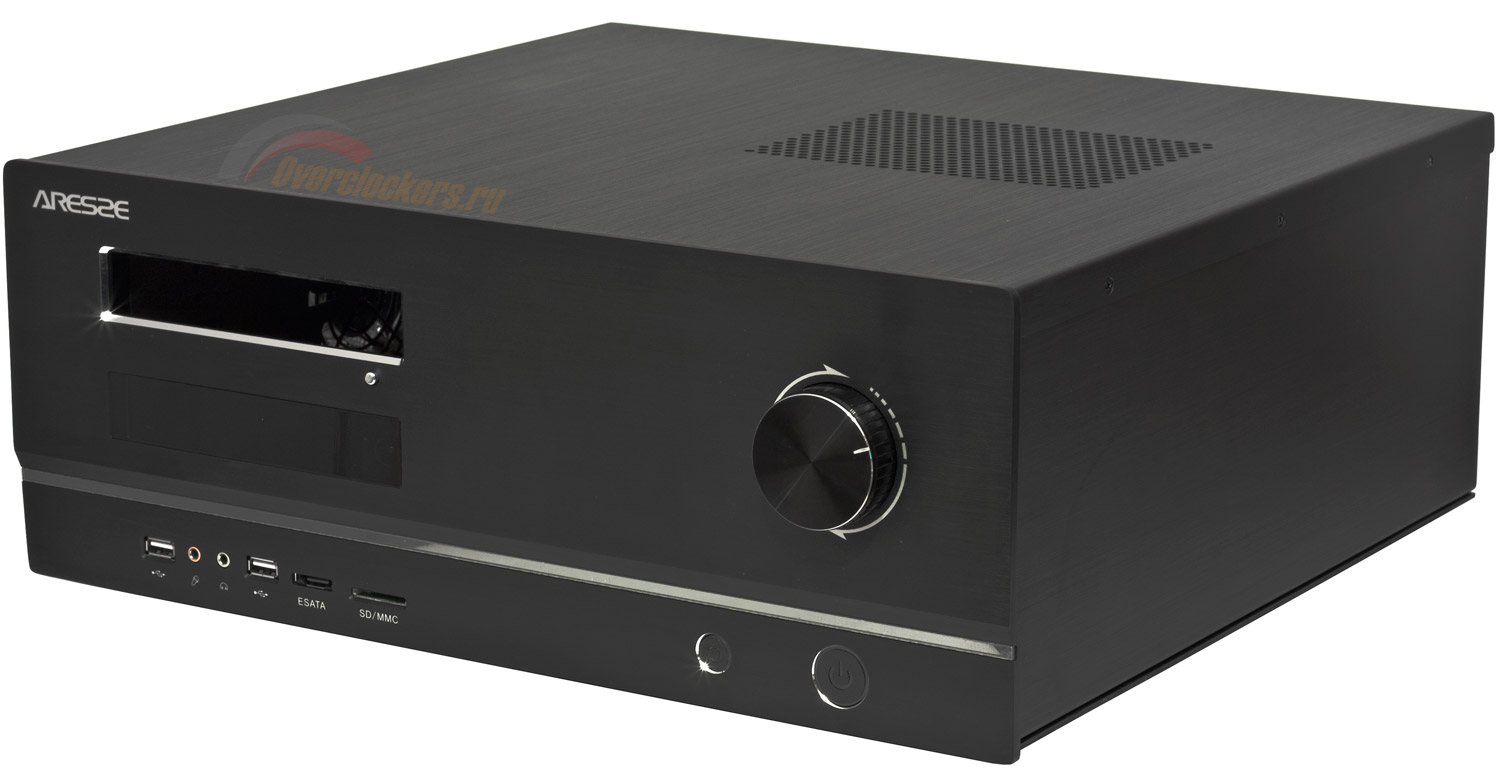

Особую привлекательность ей придает фронтальная панель, на которой сосредоточено множество органов управления и LCD-дисплей.
Здесь можно видеть отсек для оптического привода в верхней левой части и под ним – многофункциональный жидкокристаллический дисплей, на котором отображаются различные параметры. Еще ниже размещены порты для подключения внешних устройств, из интерфейсов присутствуют два порта USB 2.0 (USB 3.0 нет), один порт e-SATA и пара выходов на наушники и микрофон mini-jack 3.5 мм (поддерживаются стандарты HDA и AC’97). Дополнительно присутствует картридер с поддержкой карт SD и MMC.
В правой части фронтальной панели расположена больших размеров ручка регулировки громкости и под ней – кнопки включения компьютера и перезагрузки. Во время работы системы кнопка подачи питания светится синим, а индикатор активности дисковой подсистемы – красным (этот расположен на кнопке перезагрузки).

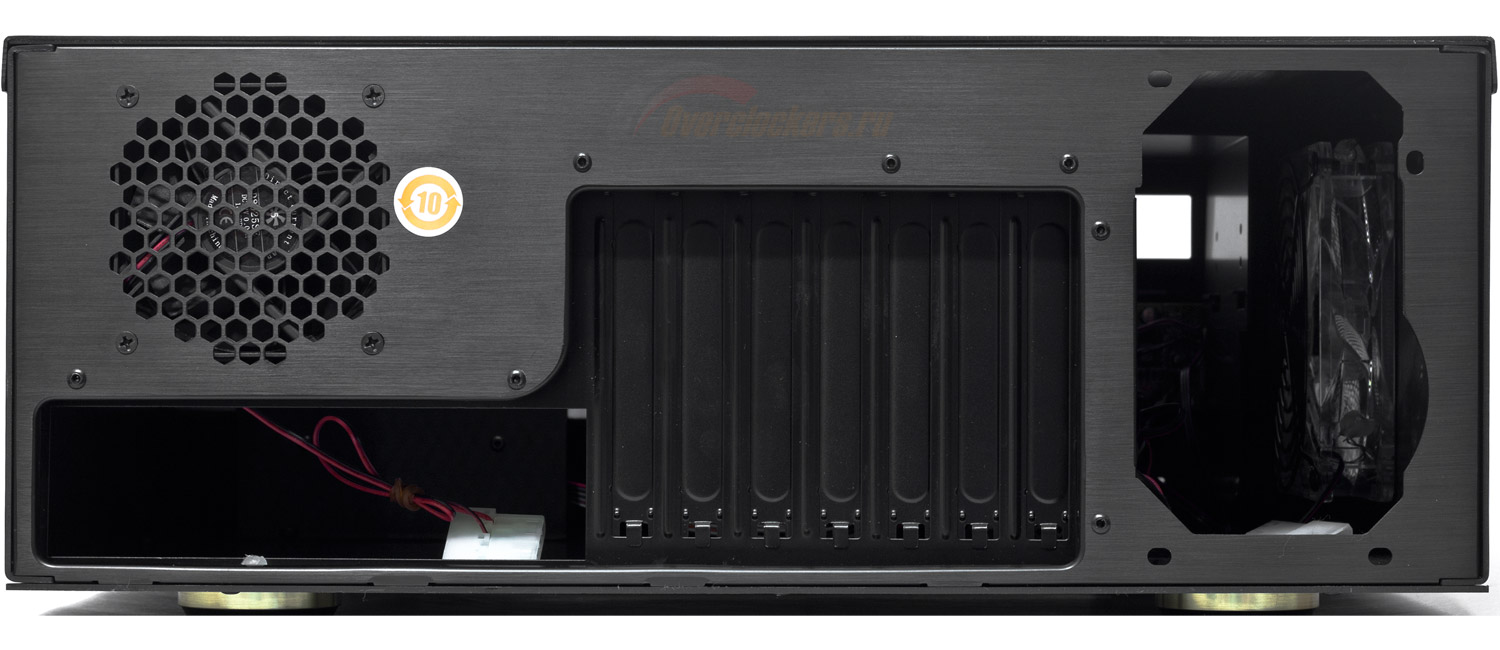

Компоновка задней панели продукта стандартна и свойственна большинству «башен». В нижней части, а точнее – в правой, расположен отсек для блока питания, который располагается в вертикальном положении. Вся средняя часть занята слотами для устройств расширения, закрытыми съемными заглушками. Какая-либо перфорация на них отсутствует, они полностью глухие.
В левой части расположен стандартный вырез под I/O заглушку материнской платы и над ней – посадочное место под 80 мм вентилятор, который установлен здесь же (этот типоразмер применен в силу небольшой высоты корпуса), функционирующий на выдув. Дополнительные вентиляционные отверстия на задней панели отсутствуют.

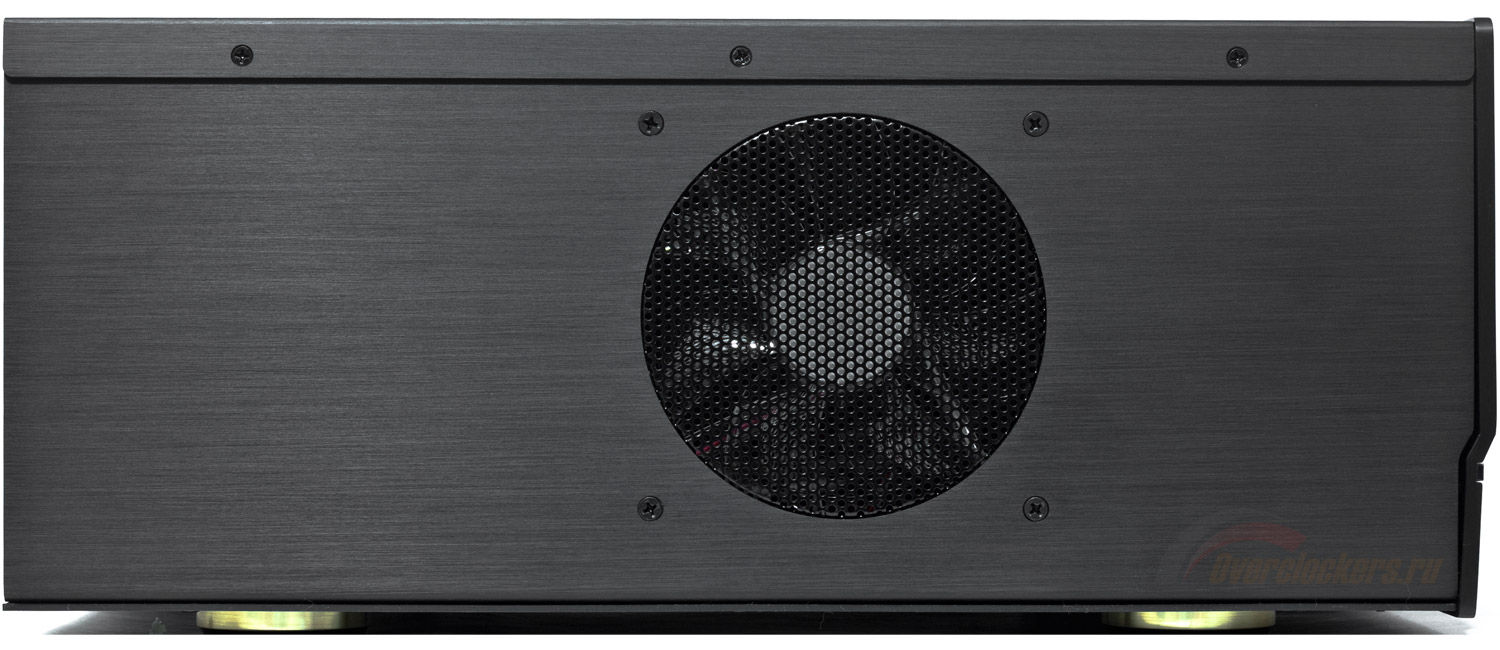

Боковые дверцы корпуса также полностью глухие, за исключением круглой вентиляционной решетки на левой боковине, где установлен 120 мм вентилятор с синей LED подсветкой. В данном случае он функционирует на вдув.
На верхней панели есть еще одна вентиляционная решетка, расположенная в районе процессорного охладителя. Через нее кулер осуществляет забор прохладного воздуха, который затем выбрасывается наружу задним вентилятором. Противопылевой фильтр не предусмотрен ни для верхней панели, ни для боковой.
Верхняя панель съемная. Собственно, ее снятие и предоставляет доступ к комплектующим. Она прикручена шестью винтами с потайной шляпкой, по три винта с каждой стороны.
Днище полностью глухое. На нем можно видеть лишь множество отверстий, предназначенных для закручивания стоек под материнскую плату и крепления различных корзин. Ничем особенным нижняя панель не выделяется, исключение – большие круглые ножки, расположенные по периметру днища.
Они в свою очередь являются эстетической составляющей корпуса. Глянцевый черный пластик вкупе с золотистым металлическим обрамлением смотрится очень приятно. Контакт ножек с опорной поверхностью осуществляется через слой мелкопористого поролона.
Теперь перейдем к внутреннему строению «Сонаты».
Внутренняя компоновка Aresze Sonata HD0928 выглядит очень знакомо. Перед нами стандартная «башня» с нижним расположением блока питания (разумеется, за счет ориентации корпуса компоненты системы устанавливаются в горизонтальной плоскости). Единственное отличие – вертикальное положение блока питания и размещение корзины для HDD в верхней части, а корзины для 5.25-дюймового накопителя – в нижней.
Как и снаружи, внутри модель Aresze анодирована в черном цвете. Внутреннее убранство выполнено весьма качественно и не отдает дешевизной.
Поскольку корпус будет располагаться все-таки горизонтально, этот момент будет учтен при тестах.
Блок питания устанавливается в задней части корпуса, в вертикальном положении вентилятором внутрь. Располагается он на длинных узких подставках, оборудованных слоем мелкопористого поролона. Производителем не указана максимальная длина БП, однако замеры показали, что расстояние до 120 мм бокового вентилятора составляет около 165 мм. Стендовый модульный БП длиной 160 мм без проблем поместился в отсек.
Вся средняя часть – поддон системной платы, которая крепится сюда на стандартные семимиллиметровые шестигранные латунные стойки из комплекта и располагается в горизонтальном положении. Поддерживаемый форм-фактор плат – ATX и microATX. Плату можно извлекать или устанавливать в любой момент – другие компоненты ей мешать не будут. Отмечу, что крепление дискретных карт расширения наиболее распространенное – установленное устройство прижимается при помощи стандартного винта.
В передней части расположилась большая корзина для 5.25-дюймового устройства, сюда его можно поместить только одно. Как правило, в подобные системы устанавливается оптический привод. И хотя в нижней части корзины есть свободное место, оно занято платой LCD-дисплея и массивом проводов от внешних портов. Кроме того, отверстия для крепления устройства здесь отсутствуют. Безвинтового крепления привода не предусмотрено, используются винты.
Чтобы установить оптический привод, требуется извлечь корзину. Придется повозиться, ведь она прикручена аж шестью винтами – по два снизу с каждой стороны и два сверху. Важный момент: устанавливать корзину с приводом очень желательно под самый конец сборки системы, в противном случае подключение проводов окажется затруднительным.
Спереди справа расположена корзина для жестких дисков, прикрученная четырьмя винтами. Вмещаемое количество «винчестеров» – две штуки. Поддерживаемый типоразмер накопителей – 3.5 дюйма (поддержка 2.5-дюймовых устройств не предусмотрена).
Как и в случае с установкой оптического привода, для крепления накопителя требуется изъять корзину. Жесткие диски прикручиваются без использования каких-либо антивибрационных прокладок, напрямую к корзине. Производитель сделал так не случайно, поскольку обдув HDD отсутствует и передача тепла осуществляется непосредственно от накопителя на корзину и далее рассеивается корпусом (не будем забывать о высокой теплопроводности алюминия). Возникновения вибраций, думаю, бояться не стоит, ведь в подобных системах обычно используются тихоходные HDD с пониженной скоростью вращения шпинделя (5400rpm).
Между 5.25- и 3.5-дюймовыми корзинами можно видеть свободное пространство. Оно требуется для установки длинного графического адаптера. Заявленная производителем максимальная длина видеокарты – 340 мм, хотя замеры показали, что длина может быть до 370 мм.
Что касается процессорного кулера, то в систему желательно устанавливать охладитель топ-конструкции. Хотя можно использовать и низкий башенный. К слову, расстояние между поддоном системной платы и верхней панелью составляет 155 мм.
В целом, сборка компьютера в Aresze Sonata HD0928 выполняется достаточно быстро и просто. Организация внутреннего убранства мало чем отличается от сборки системы в корпусах башенных конструкций. И хотя в продукте отсутствует система скрытой укладки проводов (кабель-менеджмент), они укладываются без каких-либо проблем, сосредотачиваясь в передней части.
Собранный «системник» смотрится симпатично, во многом за счет фронтальной панели.
Систему вентиляции Aresze Sonata HD0928 можно отнести к примитивной, поскольку возможность ее расширения не предусмотрена. Штатная СО включает в себя всего два вентилятора: один на боковой панели с прозрачными лопастями в количестве семи штук (120 х 120 х 25 мм, наделен синей светодиодной подсветкой) и один на задней панели, семилопастной (80 х 80 х 25 мм). Первый функционирует на вдув, по большей части обдувая видеокарту, «восьмидесятка» же откачивает нагретый воздух из корпуса наружу. Вот, собственно, и вся конфигурация.
Производитель не сообщает никакой информации о скорости вращения вентиляторов. Замерить ее также не удалось, поскольку отсутствует провод тахометра у обеих вертушек, а подключение их к питанию осуществляется посредством разъема Molex. Субъективно, обе модели среднескоростные.
На этом пора заканчивать с теоретической частью и после знакомства со спецификациями Aresze Sonata HD0928 переходить к практической.
| Название модели | Sonata HD0928 |
| Типоразмер | HTPC |
| Габариты корпуса (Ш х В х Г), мм | 438 х 175 х 421 |
| Масса корпуса (нетто), кг | 4.8 |
| Материал корпуса | Анодированный алюминий |
| Толщина материала корпуса, мм | 1.2 – 2.0 |
| Толщина фронтальной панели, мм | 5.0 |
| Цветовая вариация | Black / Gold (Черный / Золотистый) |
| Внешние 5.25-дюймовые отсеки, шт. | 1 |
| Внутренние 3.5-дюймовые отсеки, шт. | 2 |
| Слоты расширения, шт. | 7 |
| Поддержка материнских плат | ATX / microATX |
| Внешние порты | 2 x USB 2.0 1 x SD (картридер) 1 x e-SATA Микрофон + наушники (HDA + AC’97) |
| Система охлаждения | Боковой вентилятор: 1 х 120 мм (вдув, LED Blue) Задний вентилятор: 1 х 80 мм (выдув) |
| Максимальная длина видеокарты, мм | 340 |
При тестировании Aresze Sonata HD0928 в нем собиралась следующая система:
Эффективность системы охлаждения Sonata HD0928 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска. Поскольку в корпусе отсутствует предустановленный реобас, тестирование проводилось только в одном режиме – при номинальной скорости вращения обоих штатных вентиляторов. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В (Load-Line Calibration включен). Во время нагрузки на ЦП напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем памяти выставлялся в значение 4096 Мбайт, время прогона – 17 минут. Далее система охлаждалась в простое 7 минут, после чего проводились еще два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по 10 минут). Температурные показатели с «винчестера» снимались с помощью этой же утилиты.
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было увеличено с 1.000 до 1.025 В. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
Нагрев видеоускорителя проводился в течение 17 мин, а замеры температуры осуществлялись с помощью утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчатки вентилятора СО видеокарты при тестировании последней выставлялась на 66% (~2700 об/мин). Во время тестирования других компонентов обороты СО видеокарты понижались до номинальных (режим AUTO, 40%). Отмечу, что поскольку стендовая видеокарта MSI GeForce GTX 570 OC получила референсный дизайн и систему охлаждения турбинного типа, то большая часть нагретого ею воздуха выбрасывается за пределы системного блока.
Температура окружающей среды в районе тестового стенда поддерживалась равной 23°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °C»Соната» показала хорошую эффективность охлаждения комплектующих, и в первую очередь это касается видеокарты и HDD. Если температура процессора в корпусе на 4 градуса по Цельсию выше, чем на открытом стенде, то температура GPU, наоборот, на 1°C меньше. Вот так дела! Почти полностью «глухой» корпус охлаждает видеоускоритель очень эффективно. Скорее всего, свое дело делает боковой вентилятор, подавая к видеокарте прохладный воздух.
С охлаждением жесткого диска ситуация также отличная. Температура HDD в корпусе не поднимается выше 35°С, в то время как на открытом стенде она подскакивает до 46°C. И это при отсутствии обдува HDD. Как и предполагалось ранее, хороший тепловой контакт с корзиной позволяет эффективно снимать тепло с «винчестера».
Основная задача – исследовать уровень шума корпуса при использовании в нем обоих штатных вентиляторов при номинальной скорости вращения. С кулера CPU снимался верхний 120 мм вентилятор, а обороты нижней 92 мм вертушки уменьшались до ~800 об/мин. Скорость вращения турбины СО видеокарты оставалась минимальной – 1440 об/мин (40%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника».
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБСогласно полученным результатам Aresze Sonata HD0928 не назовешь тихим. Звуковое давление в метре от системного блока составляет 34 дБ – это немало для HTPC. При отдалении на двухметровое расстояние уровень шума падает, но всего на 1 дБ – до 33 дБ. А при сближении на расстояние в полметра он увеличивается до 36 дБ.
Субъективно, сидеть в метре от работающего компьютера недостаточно комфортно. Даже если учесть, что HTPC будет устанавливаться как минимум на двухметровом расстоянии от пользователя, полученные 33 дБ все равно дают о себе знать. Как оказалось, основной шум проникает из верхней вентиляционной решетки.
Работу жесткого диска можно оценить на четверку. При простом вращении шпинделя «хард» не слышно, но при частом перемещении головок заметно потрескивание. Низкочастотное «грохотание» уличить не удалось. И это при том, что крепление HDD осуществляется без применения антивибрационного силикона, а скорость вращения шпинделя составляет 7200 об/мин.
В целом, шумовые характеристики Aresze Sonata HD0928 можно счесть приемлемыми. Но в повседневных задачах или при мультимедийном использовании рекомендуется установить сторонний контроллер вентиляторов, например, заглушку-реобас на заднюю панель, и снижать им обороты.
Вывод очевиден. Aresze Sonata HD0928 является увеличенным по габаритам HTPC, который позволяет установить внутрь полноразмерное «железо». Стоит отметить, что в рассмотренном корпусе можно собрать не только медиацентр, но и мощную игровую машину. А качественная алюминиевая конструкция и стильный внешний вид лишь добавляют плюсов в копилку протестированного устройства.
Хотя не обошлось здесь и без минусов. Один из них - отсутствие портов USB 3.0 на фронтальной панели. Сюда же можно отнести повышенный уровень шума, исходящий от работающего корпуса, и невозможность его снижения штатными средствами.
Что касается стоимости Aresze Sonata HD0928, то она остается тайной за семью печатями. И причина этому проста, «Сонату» не найти в продаже ни в России, ни в мире. Остается надеяться на скорую доступность нового продукта Aresze для рядового пользователя.
Плюсы:
