Отгремели фанфары в честь выхода видеокарт на базе NVIDIA GTX 680 и даже оригинальные модели на его основе уже изрядно примелькались. Теперь настал черед массового тиражирования GTX 670. Если вы обратили внимание, то базовый дизайн печатной платы младшего решения сильно отличается от тех, что используются на GTX 680. Во-первых, она получилась несколько короче (выпирает лишь кожух системы охлаждения) и вместе с этим немного упрощен дизайн и силовая обвязка. Понятно, что есть резон удешевить производство, чтобы получить на выходе большую прибыль.
В связи с этим нельзя в очередной раз не отметить, что графический процессор GK104 получился очень успешным. Отличная производительность в игровых приложениях, умеренное тепловыделение, невысокая требовательность к дизайну печатной платы - все это слагаемые успеха.
Самое главное, довольны все! Так, пользователи получили ряд преимуществ, среди которых производительность, сниженное по сравнению с GTX 580/ GTX 570 тепловыделение и энергопотребление. А с выходом GTX 670 можно рассчитывать на более демократичные цены на готовую продукцию. Компания NVIDIA довольна тем, что выпускает современный GPU по технологии 28 нм с приемлемым уровнем годных кристаллов, отбраковку которых можно пустить на модели уровнем пониже. Производители видеокарт могут предлагать покупателям различные версии, которые отличаются не только дизайном печатной платы, но и различными вариациями систем охлаждения.
Разумеется, некоторые из них выпустили версии GTX 670 с заводским разгоном. К ним можно причислить видеокарту MSI GTX 670 Power Edition OC.
В данном случае приставка OC означает повышенные номинальные частоты, а что же такое Power Edition?
Относительно размеров видеокарты коробка все-таки большая. Цветовая палитра очень яркая и красочная.
На переднем плане находится какой-то светящийся символ. К нему относится подпись Triple Overvoltage и Enhanced PWM Design. В верхнем левом углу на синем фоне расположен логотип производителя, а в нижней части - полоска в стиле NVIDIA, на которой отмечена принадлежность модели к линейке Power Edition. Чуть выше по левому краю можно увидеть два значка. Первый из них символизирует использованную систему охлаждения (в данном случае - Twin Frozr IV), а второй указывает на разогнанную версию графического ускорителя (OC Edition).
Лицевая поверхность помимо прочего является крышкой. Под ней можно обнаружить окошко, в котором виднеется система охлаждения видеокарты. Рядом с ним подробно расписаны все ее преимущества. В верхней части разместилось несколько вставок с описаниями ключевых технических решений. Маркетологи здесь разошлись не на шутку и приводят разные графики и цитаты из медиаизданий о преимуществах системы охлаждения Twin Frozr.
Если перевернуть коробку, то снова можно встретить этот светящийся логотип вверху.
С одной стороны от него находятся разные значки, а с другой наименование модели. Ниже приведена спецификация, системные требования и краткая информация о продукте на нескольких языках, включая русский. Перевод, правда, немного прихрамывает, к примеру, фраза «Основано на графических процессорах NVIDIA серии GeForce GTX 600» немного обескураживает, поскольку неясно, сколько же их на этой карте? Настал момент заглянуть внутрь коробки.
Здесь перед нами самая обычная упаковка. Точно такая же мне встречалась и на предшественнице - MSI GTX 570 PE OC. Картонная коробка без крышки, вместо последней прозрачная пластиковая вставка.
Внутри мягкий пористый материал, в котором находятся видеокарта, завернутая в антистатический пакет, и в специальном углублении внизу аксессуары. Вынув всю эту конструкцию, можно обнаружить на дне еще один отсек.
Он накрыт картонной вставкой-разделителем, под которой скрываются инструкции и остатки аксессуаров.
Среди информационных носителей обнаружить следующее:
Теперь посмотрим на аксессуары:
Негусто, откуда же претензии на эксклюзив? Но и в прошлой версии N570GTX PE OC в комплекте не было ничего необычного. Получается, что так и должно быть.
Как вы уже поняли, дизайн печатной платы нестандартный, а если верить производителю, то еще и усиленный по питанию. Кроме этого заявлена новая система охлаждения Twin Frozr IV.
Так уж получилось, что я являюсь счастливым обладателем предшественницы тестируемой видеокарты, а именно MSI N570GTX Power Edition OC, поэтому будет с чем сравнить, хотя бы визуально.
Сразу бросаются в глаза места, где не распаяны микросхемы памяти. Наверное, наряду с двухгигабайтной версией будет выпущен и ускоритель с 4 Гбайтами набортной памяти, поэтому дизайн немного унифицирован и разводка предусмотрена как с лицевой стороны, так и с обратной.
На некоторых видеоадаптерах, основанных на GTX 680, можно обнаружить пять фаз питания графического ядра. Здесь можно наблюдать то же самое.
Те же пять фаз, но специализированы под концепцию Military Class III. Это выражено в использовании фирменных суперферритовых катушек индуктивности и транзисторов типа Low Rds(on). На каждую фазу отведено по одному NIKOS P0903BK и по два P0403BK.
С обратной стороны платы можно обнаружить основной ШИМ-контроллер питания Richtek RT8802A.
Аналогичный используется на эталонной видеокарте NVIDIA GTX 680. Помимо этого, с обратной стороны также находятся силовые драйверы.
Они представлены микросхемами с маркировкой O2=ED. Их столько же, сколько и фаз питания - пять штук.
Графический процессор GK104 постоянным читателям уже знаком по обзорам видеокарт NVIDIA GeForce GTX 680.
В данном случае немного изменена маркировка, в остальном отличий не наблюдается. Память представлена восемью микросхемами Hynix H5GQ2H24AFR-ROC.
Они распаяны по четыре штуки с каждой стороны. Всего же мест для установки микросхем - шестнадцать, что теоретически подразумевает выпуск версии с объемом памяти 4 Гбайта.
Питание памяти обеспечивают две фазы.
Используется ШИМ-контроллер с маркировкой O8 ED. Кроме них здесь можно увидеть транзисторы NIKOS P0903BK и P0403BK, а также суперферритовые катушки индуктивности.
Дополнительное питание подается на плату через два шестиконтактных разъема PCI-E. Соответствующие переходники на MOLEX входят в комплект поставки, но блок питания рекомендуется все же не менее 500 Вт.
На задней панели находятся четыре видеовыхода.
С одной стороны, это хорошо, поскольку можно подключить четыре устройства, да к тому же различных стандартов (переходник DVI - D-Sub есть в комплекте). С другой - окошко для выхлопа горячего воздуха уменьшилось.
Не получится ли так, что карте будет плохо от жары? Не должно, ведь графические ускорители GTX 680 не такие прожорливые как GTX 580. Это же правило справедливо при сравнении видеокарт GTX 670 и GTX 570.
Как можно видеть, печатная плата действительно уникальна. А вот питание я бы не назвал чрезмерно усиленным. Оно просто такое же, как на рядовых платах, основанных на GTX 680. Это уже хорошо - можно надеяться на схожий разгонный потенциал. Да и установленная система охлаждения переработана.
Раз уж речь пошла о ней и при наличии в руках предыдущей модели с Twin Frozr III, можно их сравнить более детально.

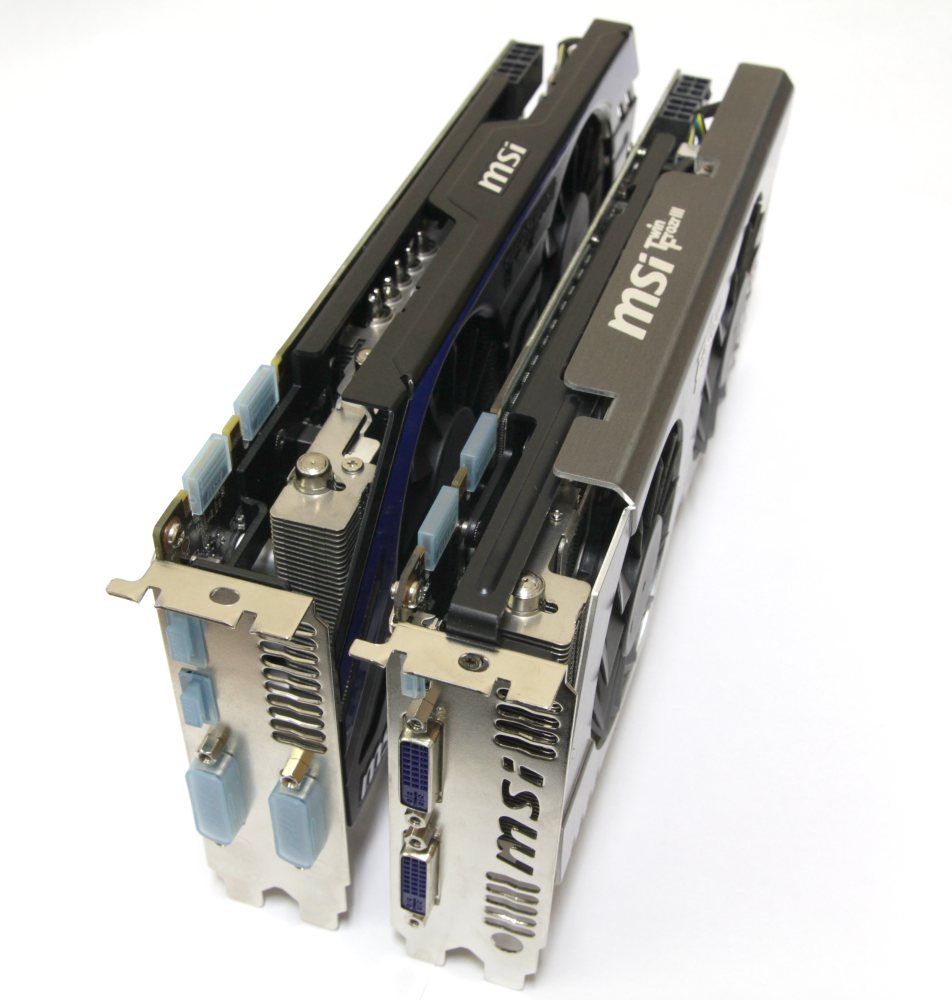

Легко заметить, что габариты систем охлаждения отличаются несущественно. Что изменилось? Twin Frozr IV стала немного уже и не выпирает за пределы второго слота, напротив, она немного прижата. Вентиляторы более углублены и не выступают за пределы рамки. Немного изменилось расположение тепловых трубок, а ребра практически не претерпели изменений, разве что стали чуть меньше.
Система охлаждения крепится при помощи четырех подпружиненных винтов с обратной стороны.

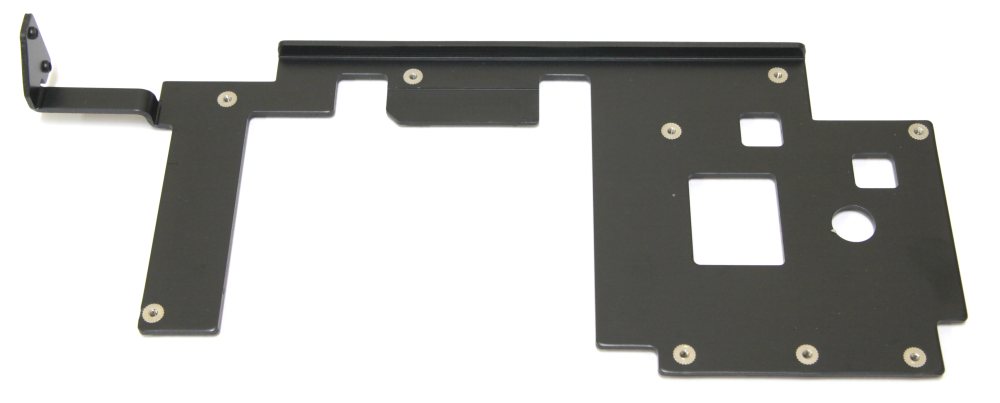

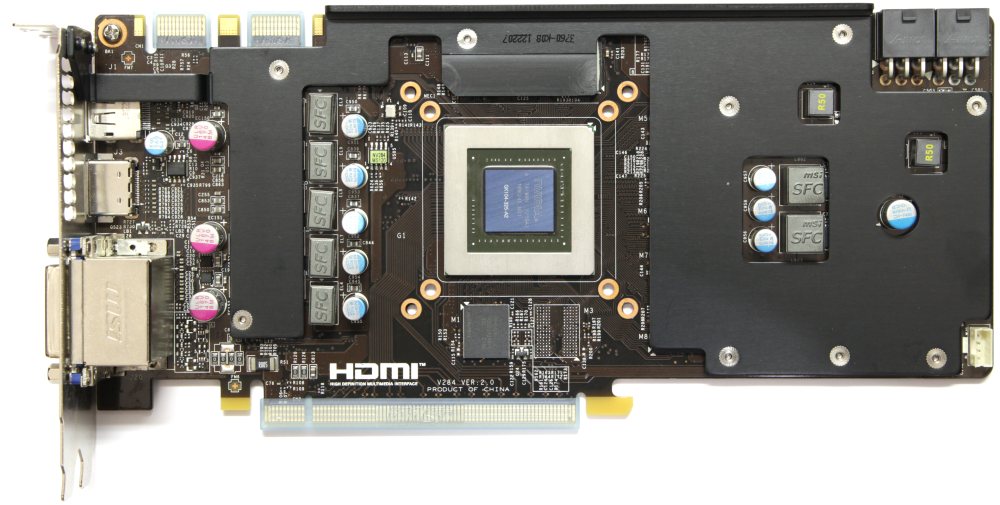

Сняв ее, можно увидеть, что с лицевой стороны есть алюминиевая пластина черного цвета.

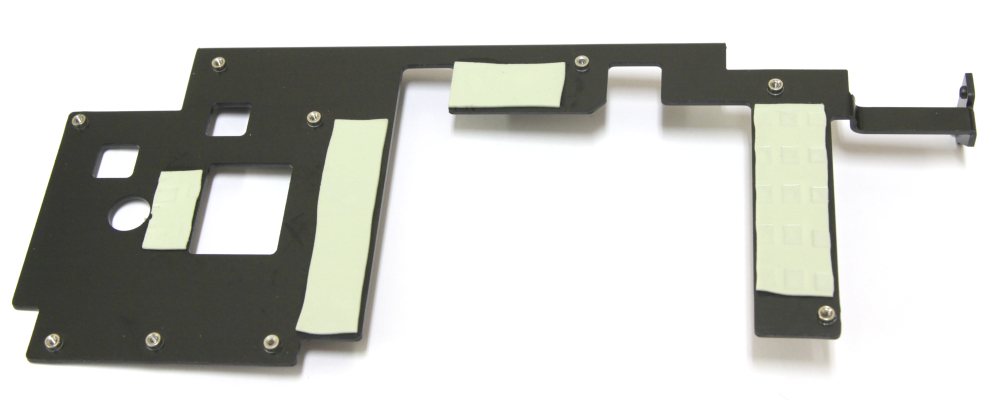

Она отводит тепло от силовых элементов и памяти через специальные терморезинки зеленого цвета.
Эта пластина обеспечивает дополнительную жесткость конструкции. Крепление осуществляется при помощи девяти винтов с обратной стороны и двух на задней панели.

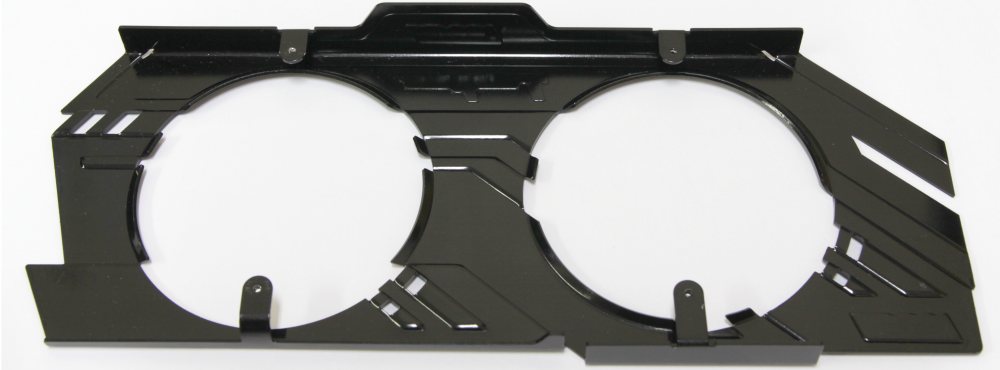

Радиатор с вентиляторами сверху накрыт алюминиевым кожухом, который крепится при помощи четырех саморезов.

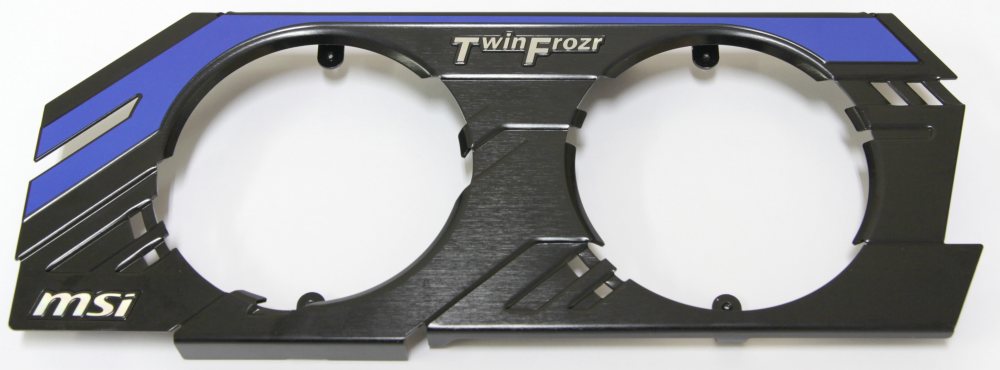

Как с лицевой, так и с обратной стороны он окрашен в черный цвет.

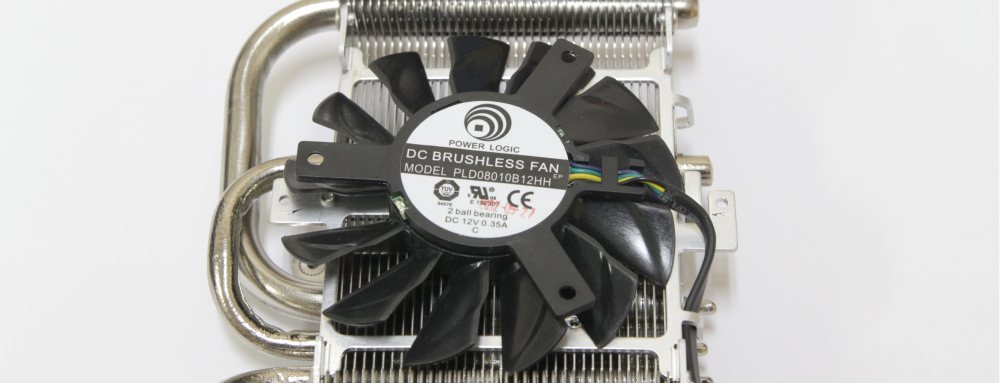

К радиатору помимо кожуха крепятся два вентилятора Power Logic PLD08010B12HH. Они соединены вместе и подключаются к четырехконтактному разъему на плате.

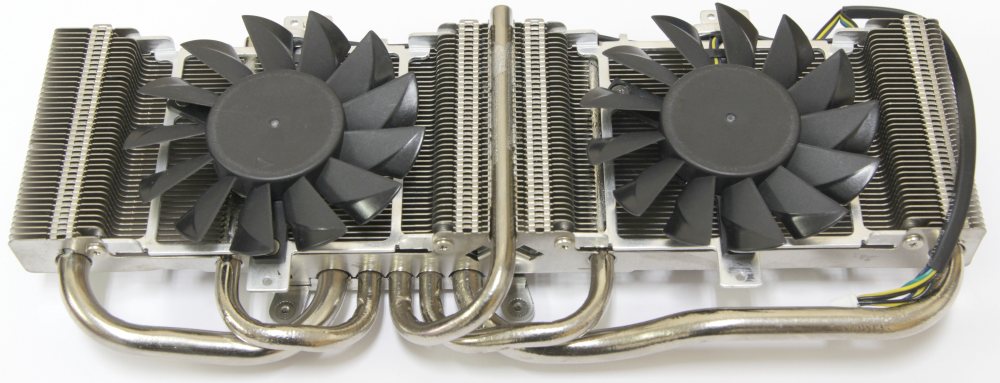

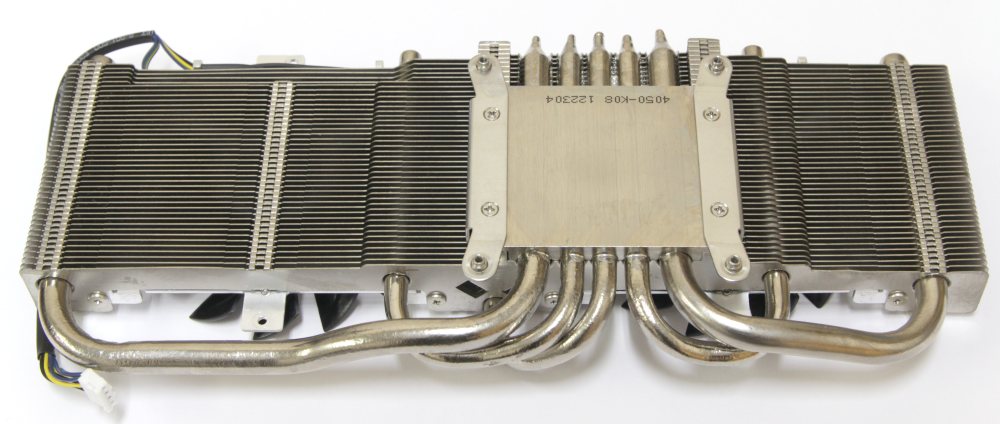

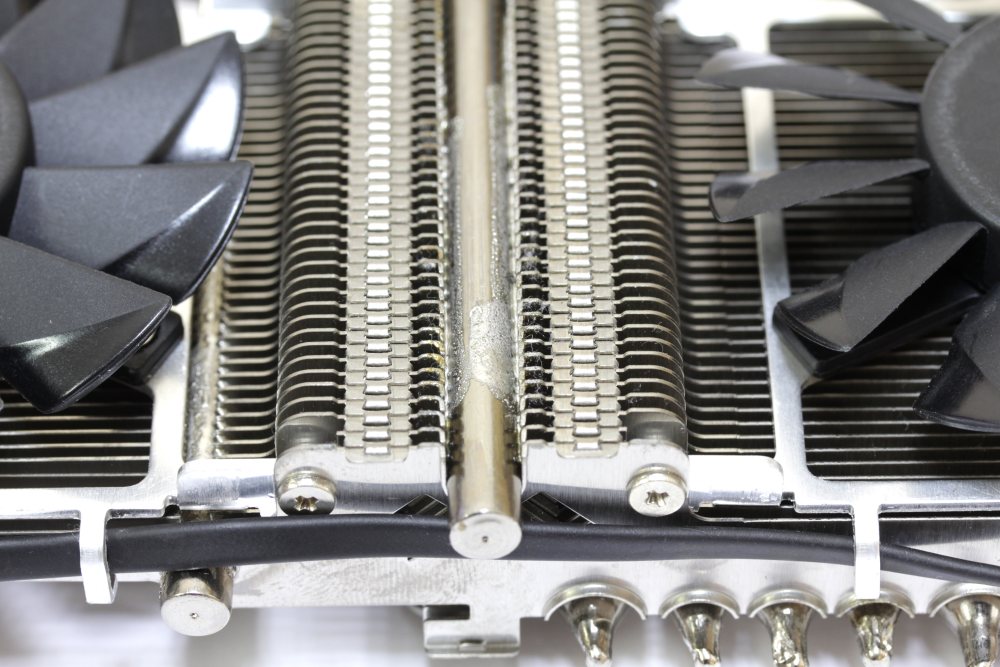

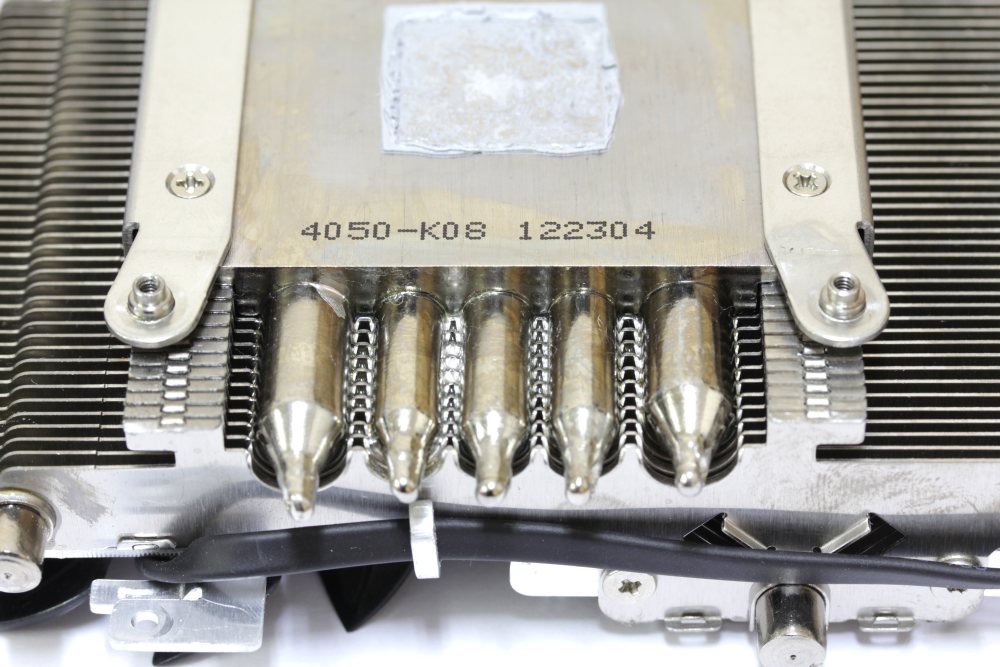

Радиатор состоит из основания, от которого расходятся тепловые трубки, и алюминиевых ребер, пронизываемых ими.
Во всех местах соединения конструкция хорошо пропаяна.

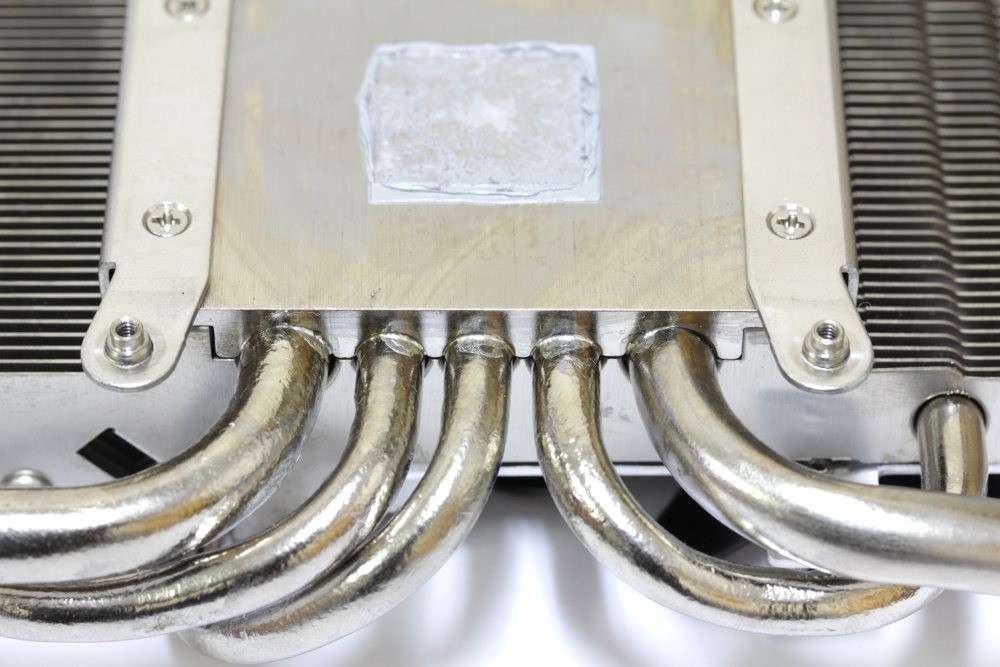

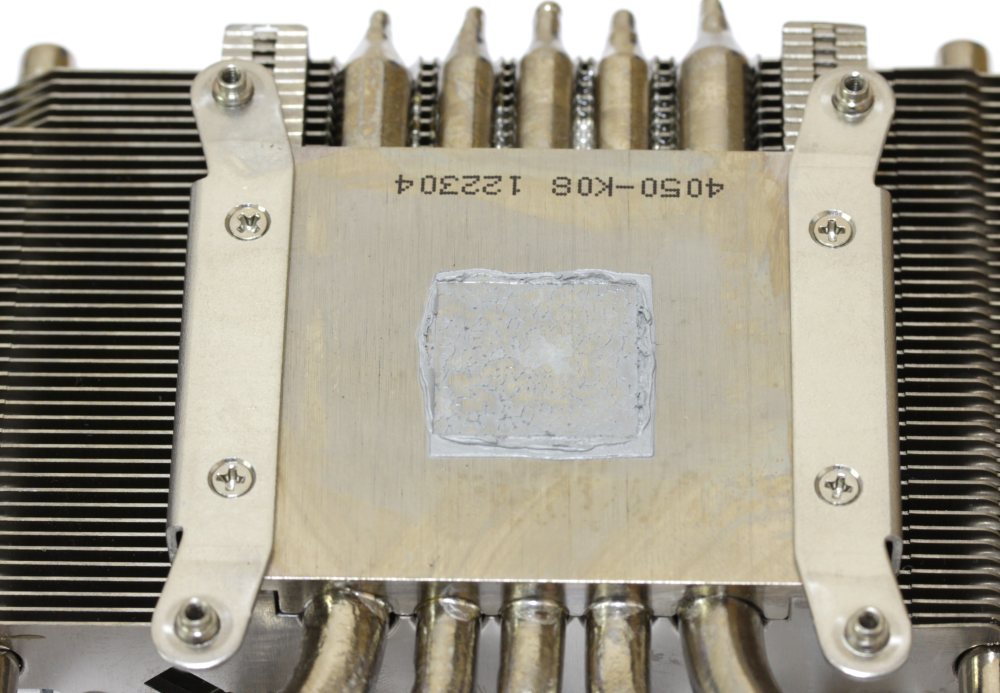

В качестве термоинтерфейса используется густая термопаста серого цвета.
После детального изучения системы охлаждения становится немного непонятно, чем Twin Frozr IV отличается от Twin Frozr III кроме кожуха? То же самое количество тепловых трубок, с такой же толщиной. Немного меньше стали ребра, ровно настолько, чтобы убрать вентиляторы глубже под кожух. Все это теория, теперь переходим к практике.
Тестирование видеокарты проводилось на следующей конфигурации:
Все смонтировано в корпус Cooler Master Centurion 590 с открытой боковой крышкой. Дополнительные вентиляторы отключены.
Видеокарта MSI GTX 670 Power Edition OC изначально работает на повышенных частотах, об этом свидетельствует приставка OC.

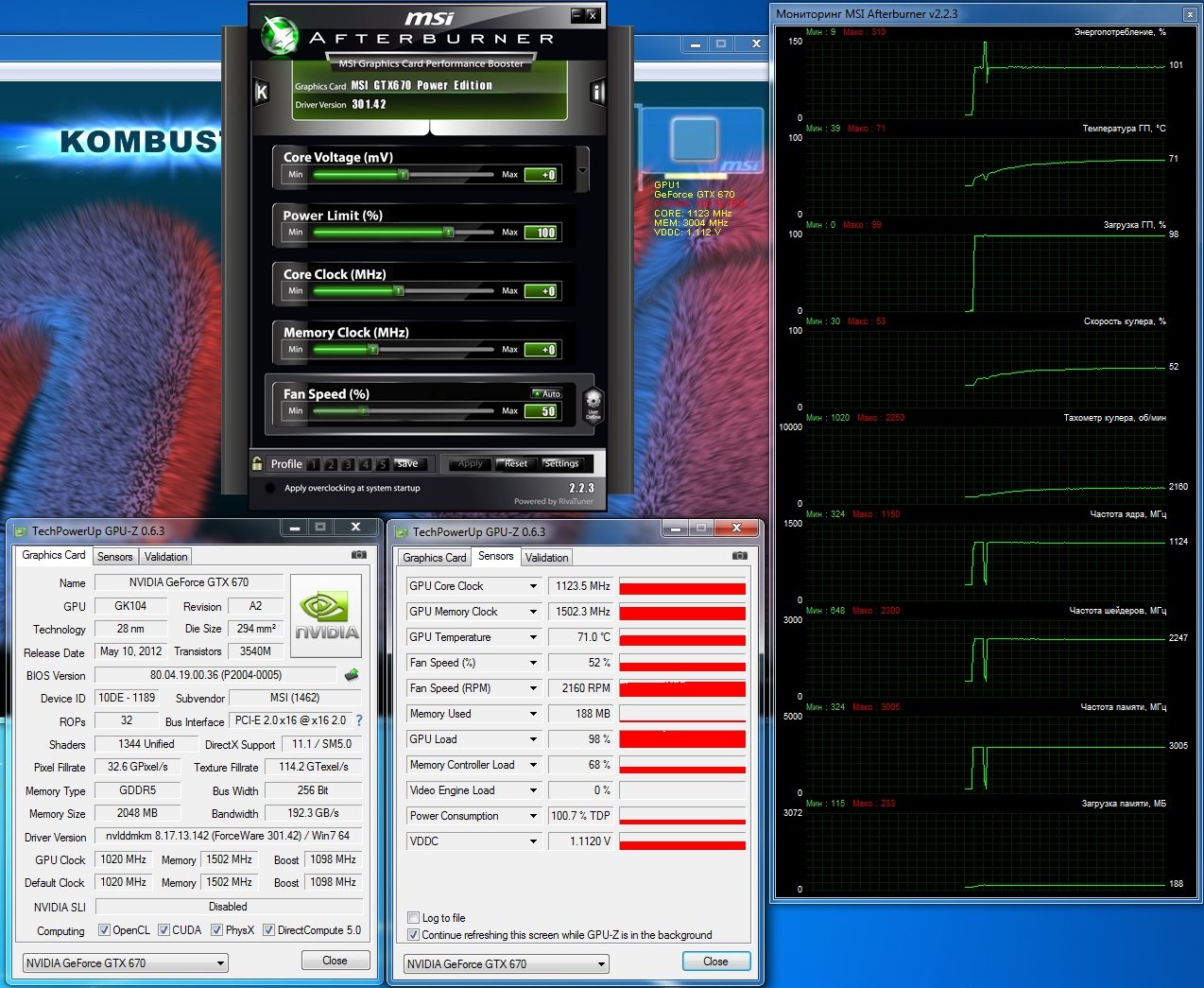

Традиционно для разогрева используем фирменный аналог «бублика» компании MSI - утилиту под названием MSI Kombustor. И уже в штатном режиме можно видеть, как температура переваливает за 70°C. Да, отчасти это следствие работы турборежима, но все равно слишком много. Да и частота при таких значениях далеко не рекордная, всего лишь 1123 МГц по ядру. Что же будет дальше? Как и следовало ожидать - ничего хорошего. Начнем с самого грустного. Это увеличение напряжения. Если ползунок хоть на единичку сместить в любую сторону, то произойдет невероятное – частота турборежима уменьшится. Несколько раз она падала вплоть до 700 МГц, что явно свидетельствует о вкравшейся в алгоритм работы ошибке.
Тут уже даже не важно, изменяете ли вы напряжение на графическом процессоре, памяти или контроллере (вот откуда берется цифра три, а именно Triple Overvoltage). Результат один и тот же.
Есть и другой инструмент для повышения частоты. Это ползунок изменения уровня TDP. Я установил его в максимальное положение и что в итоге?

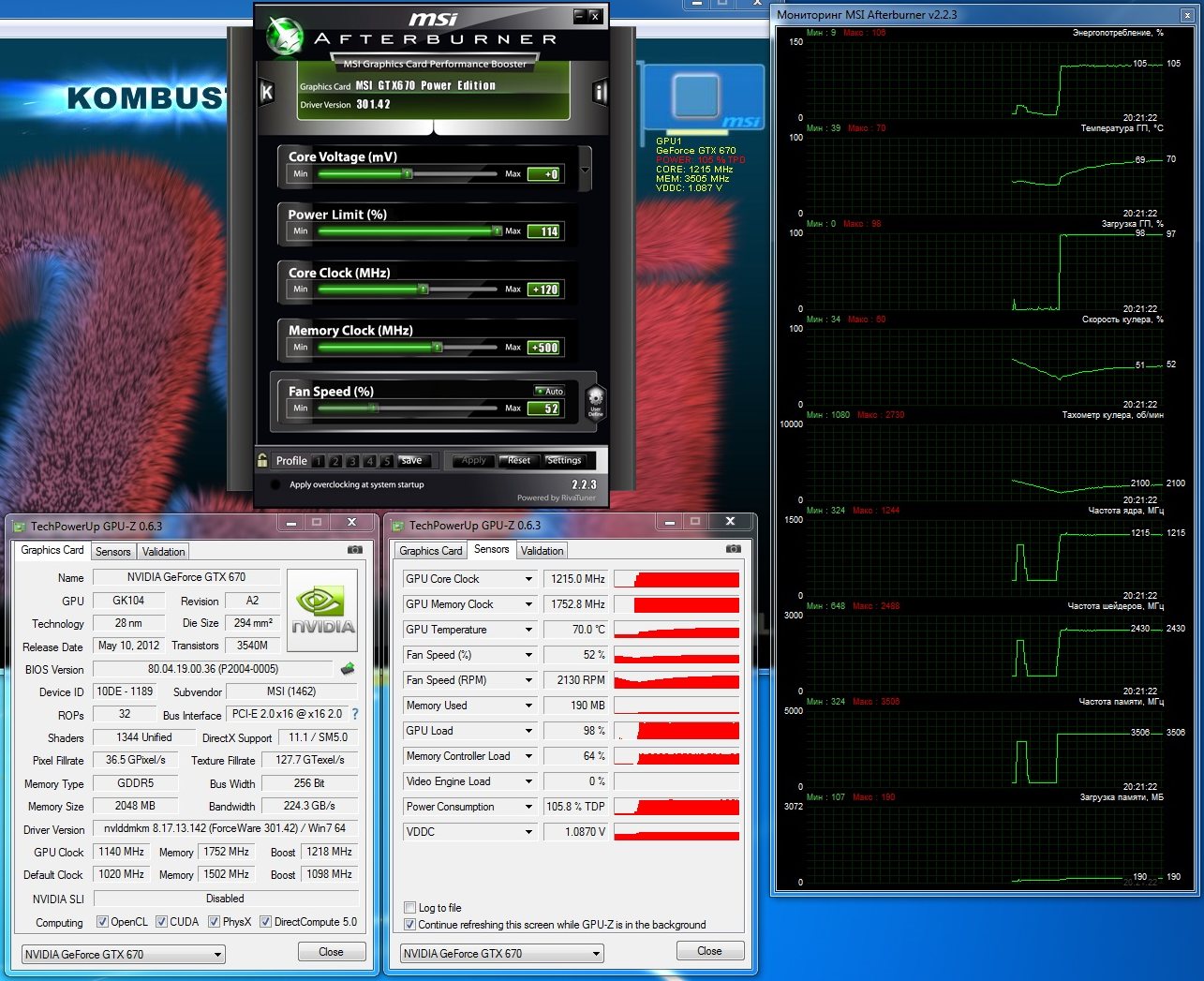

1215 МГц по GPU и 1752 МГц по памяти. Если не придираться, то результат вполне хороший, учитывая, что это все-таки GTX 670. Ведь в ее случае нельзя исключать вероятность отбраковки кристаллов GK104. Особенно хорошие результаты получаются у памяти, поскольку если перевести цифры в результирующую частоту GDDR5, получится 7008 МГц. Обратите внимание, что работа системы охлаждения при этом меняется незначительно.
В процессе тестирования видеокарты обнаружилась одна неприятная особенность. При старте системы вентиляторы на ней раскручиваются до 100% и сбавляют скорость лишь после загрузки драйверов в операционной системе. Здесь, скорее всего, кроется какая-то ошибка в алгоритме работы вентиляторов, которая наверняка может быть исправлена банальной перепрошивкой BIOS. Но на момент подготовки материала найти другую версию не удалось, а подключать поддержку MSI времени уже не было. Позже выяснилось, что это такой механизм очистки системы от пыли. Эта функция называется Dust Removal Technology.
Что же будет, если установить режим работы вентиляторов на 100%? Удастся ли улучшить результаты разгона?
К сожалению - нет, можно лишь сбить температуру на 10°C. Однако шум при этом стоит такой, что пролетающий за окном самолет еле заметен на его фоне, а об остальных компонентах системы вообще говорить не приходится. Если выражать это в цифрах, то получается 60.3 дБ и 51.4 дБ на расстоянии 30 см и 100 см соответственно. Теперь вы понимаете, что по-тихому включить компьютер ночью не получится и при старте системы есть вероятность разбудить всех соседей.
В обычном режиме нагрузки при 50% скорости вращения крыльчатки вентиляторов шум вполне приемлемый – 41.6 дБ и 33.6 дБ на удалении 30 см и 100 см. Данные результаты получены в открытом корпусе, поэтому в закрытом эти показатели будут еще ниже. В простое вентиляторы работают лишь на 30%, что очень тихо. Настолько, что необходимо остановить остальные вентиляторы в системе, только тогда можно получить значения в 32.3 дБ и 29.6 дБ.
MSI GTX 670 Power Edition OC оставила в целом очень неплохое впечатление, но, на мой взгляд, компания немного поторопилась. И как результат такой спешки – выявленные при тестировании конкретного экземпляра упущения. Немногим пользователям понравится старт системы со свистом вентиляторов. Почему бы не оснастить видеоадаптер переключателем, наподобие того, что применялся в MSI N570 GTX PE OC, где можно было выбрать либо тихий режим, либо производительный? Вдобавок температура даже в штатном режиме в нагрузке доходит до 70°C и начинается пляска частот. Какой тут может быть разгон дальше?
К сожалению, технология Triple Overvoltage здесь себя практически не проявила, но это еще один шаг в сторону программного увеличения напряжения на компонентах. Инструментарий становится все гибче, а разгон все проще.
Система охлаждения видеокарты MSI GTX 670 Power Edition OC, которая теперь называется Twin Frozr IV, не сильно изменилась по сравнению с предыдущим решением. С одной стороны, это хорошо, ведь она должна быть настолько же эффективна. С другой - получается та же самая ситуация, что и с процессорами Ivy Bridge. Какая тут связь? Все очень просто. Технический процесс производства уменьшается вместе с площадью кристалла. А вот тепловая мощность на единицу площади в лучшем случае остается неизменной, а в худшем - возрастает. В связи с этим нужно как-то модернизировать систему теплоотвода от процессора. Да, на GK104 нет тепловой крышки, как на GF110. Поэтому может получиться так, что та система охлаждения, что успешно применялась на последнем, совсем не годится для первого.
При всем этом MSI GTX 670 Power Edition OC выгодно отличается на фоне референсных решений. Инженеры хорошо поработали над дизайном печатной платы, стараясь максимально его унифицировать как с версиями GTX 680, так и для возможности наращивания набортной памяти. Система охлаждения даже в нагрузке обеспечивает приемлемый звуковой комфорт, а в простое становится и вовсе бесшумной. Остается надеяться, что в серию пойдут карты, которые лишены проблем, наблюдаемых на тестовом образце, поскольку по соотношению «цена/качество/производительность» MSI GTX 670 Power Edition OC могла бы стать одной из лучших.
