Молодая шведская компания Fractal Design становится известной не только в кругу оверклокеров и энтузиастов, но и среди простых пользователей. И это неспроста, ведь она сделала имя на производстве качественной продукции по разумной цене. В ее ассортименте можно найти компьютерные корпуса, блоки питания и системы охлаждения.
В лаборатории Overclockers.ru чуть менее года назад был протестирован корпус форм-фактора «средняя башня» Define R3, оставивший весьма приятные впечатления. Теперь же раздел «Корпуса» пополнился еще одним представителем модельного ряда Fractal Design - Arc Midi Tower.
Он позиционируется в среднем ценовом сегменте, выполнен из стали и пластика в виде «башни» Midi Tower, наделен большинством современных «ноу-хау» и довольно эффективной системой охлаждения (в базовой комплектации состоящей из трех 140 мм вентиляторов, но с возможностью установки до восьми).
Помимо всего прочего, Arc Midi Tower может похвастать поддержкой крупноразмерного «железа», ведь в него можно установить видеокарту длиной до 470 мм, блок питания длиной до 270 мм и процессорный кулер высотой до 180 мм, а также до восьми жестких дисков.
Как обычно, первым делом начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Fractal Design Arc Midi Tower упакован в коробку из толстого картона средних размеров, ее габариты – 570 х 330 х 620 мм (Д х Ш х В). Окрас упаковки выполнен преимущественно в темных тонах. На лицевой стороне можно ознакомиться с внешним видом корпуса – его фотография представлена крупным планом во всей своей красе. Кроме названия модели и указания фирмы-производителя ничего интересного здесь нет.
Обратная сторона коробки в плане информативности гораздо привлекательнее: здесь указан корпус в разрезе и помечены дополнительными сносками основные конструктивные фишки конструкции.
На одной из боковин можно ознакомиться с техническими характеристиками модели – они представлены весьма обширно. Также на боковинах для удобства транспортировки предусмотрены ручки-отверстия.
Внутри коробки корпус зажат между двумя пенопластовыми демпферами-фиксаторами, предназначенными для защиты устройства от механических повреждений. Какая-либо дополнительная обертка продукта, пусть даже в полиэтилен, отсутствует. Скорее всего, это особенность тестового экземпляра.
Аксессуары производитель поместил в картонную коробочку черного цвета с глянцевым оттенком, размещенную внутри корпуса. Она выглядит весьма симпатично, на ней крупными буквами указано название компании и модель «кейса».
Комплект поставки Arc Midi Tower не столь богат, как хотелось бы. Внутри нашлось следующее: пакет с различными винтами крепления (правда, набор последних весьма внушителен), спикер, запасная заглушка слотов расширения, пара широких стяжек для проводов, некое подобие крестовой отвертки и сменная заглушка в 5.25-дюймовый отсек, трансформирующая его в 3.5-дюймовый.
Руководство пользователя выполнено в том же стиле, что и коробочка с аксессуарами, и запрятано аналогично ей в корпус. Вот только его внутреннее содержание привело меня в смятение. Помимо отсутствия русского языка «мануал» лишен каких-либо иллюстраций, все указания приведены в печатном виде.
Ниже можно ознакомиться со списком аксессуаров, поставляемых с Arc Midi Tower. В их число входят:
Собственно, особого изыска здесь нет. Можно лишь отдать должное разработчику за наличие в комплекте сменной заглушки для 5.25-дюймового отсека. Нередки моменты, когда используется именно 3.5-дюймовое устройство, например, картридер или реобас, и в этом случае переходник может здорово выручить.
Компания выпускает на рынок только одну цветовую вариацию Arc Midi Tower – в черном исполнении. Выкрашен корпус довольно аккуратно, краска лежит почти гладко и отдает небольшой шершавостью. Отпечатков пальцев на нем практически не остается.
Материал изготовления - сталь холодного проката (SECC). Это касается самого шасси устройства и боковых дверец. Передняя и верхняя панели отделаны довольно качественным пластиком, причем фронтальная дополнительно заточена «под асфальт» и с первого взгляда на корпус может показаться, что это анодированный алюминий. Собственно, так я и подумал при первом знакомстве с Arc Midi Tower, однако потом выяснилось, что это вовсе не алюминий, а пластик.
Корпус выполнен в форм-факторе Midi Tower, его размеры: 230 мм в ширину, 460 мм в высоту и 515 мм в глубину. Вес – 10 кг. В целом, габариты для «средней башни» в пределах нормы. Ширина Arc Midi Tower позволяет устанавливать высокие процессорные кулеры, а глубина – длинные видеокарты.
Перед нами классический строгий стиль, лишь декоративная фронтальная панель придает продукту некую оригинальность исполнения. Выглядит очень неплохо.

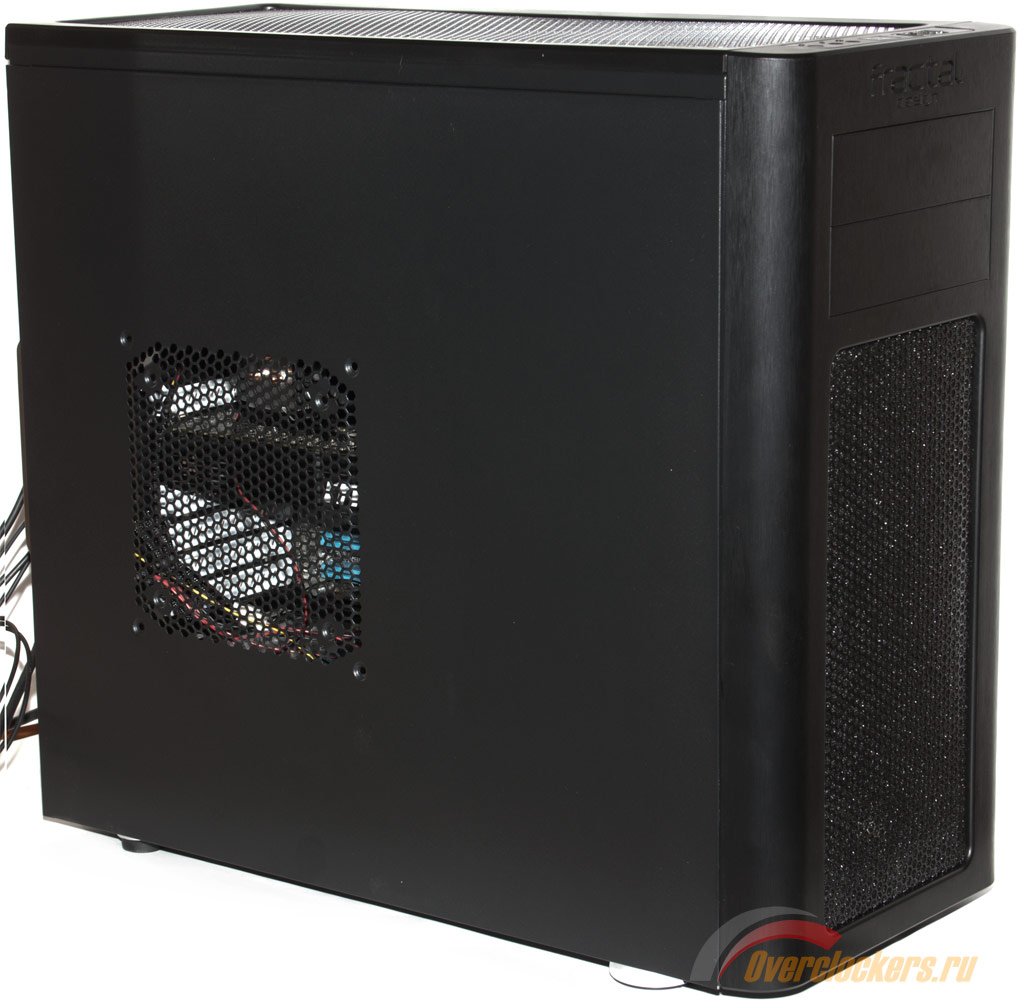

Правая боковая панель Arc Midi Tower полностью глухая. На левой боковине, в районе видеокарты, есть довольно большая вентиляционная решетка с крупными отверстиями, диаметр которых составляет 5.5 мм. Предусмотрены крепежные отверстия для установки вентилятора типоразмера 140 мм или даже 180 мм. Снимаются боковые панели сдвигом назад, а их дополнительная фиксация обеспечивается посредством винтов с накатанной головкой – по две штуки на дверцу.
Дверцы могут свободно переставляться, тем самым предусмотрена возможность перенести вентиляционное отверстие в правую часть. Стоит обратить внимание, что на фотографиях показан корпус именно с переставленной боковой панелью. По умолчанию Arc Midi Tower поставляется в «правильной» сборке – с вентиляционным отверстием с левой стороны для более эффективного охлаждения видеокарты (в процессе тестирования корпуса боковая панель с вентиляционной решеткой находилась слева).
Как уже упоминалось выше, фронтальная панель Arc Midi Tower сделана из качественного пластика, слегка заточенного «под асфальт», и очень напоминает анодированный в черный цвет алюминий. Снять ее легко. Для этого достаточно просто потянуть панель на себя, начиная с нижней части, где есть специальная выемка.
В самой верхней части панели расположились два 5.25-дюймовых отсека, которые закрыты пластиковыми глухими заглушками, выдержанными в общем стиле. Над ними можно видеть выдавленную декоративную надпись «Fractal Design» – название фирмы-производителя.
Нижнюю часть фронтальной панели (а если быть точнее, то две трети всего места) занимает вентиляционная решетка. С ее обратной стороны проложен слой мелкопористого поролона, служащего защитой от проникновения пыли внутрь корпуса. А такая возможность есть, поскольку в центральной части стоит 140 мм вентилятор, функционирующий на вдув и продувающий корзины с жесткими дисками.
Стоит обратить внимание, что он расположен не на самом корпусе, как это часто бывает, а на съемной декоративной панели. Помимо этого, на фронтальную панель можно установить второй 140 мм вентилятор в нижнюю часть. Но последнее требуется лишь в том случае, если задействуется нижняя корзина для HDD. К слову, поскольку вертушки крепятся на панель, то протянутый от них внутрь «кейса» провод питания будет препятствовать свободному снятию панели – ее можно лишь разнести с корпусом на длину провода вентилятора.
Все управление компьютером вынесено на передний торец верхней панели. Посему предполагается, что системный блок должен быть размещен на полу. Особым изыском панель управления не отличается, на ней находится лишь самое необходимое.
Крупных размеров прямоугольная кнопка включения ПК расположилась в центральной части. Нажим у нее довольно приятный, с несильным характерным щелчком. На кнопке размещен индикатор подачи на компьютер питания, а правее – индикатор активности дисковой подсистемы. Первый во время работы «системника» испускает несильное синее свечение, второй – красное.
Кнопке перезагрузки нашлось место в самой левой части панели. Ход у нее довольно глубокий, а значит случайно отправить компьютер в «ребут» будет весьма проблематично. Справа от нее – два выхода minijack 3.5 мм, предназначенные для подключения наушников и микрофона. Поддерживаемые стандарты – HD Audio и AC’97.
Правая часть панели отведена под интерфейсы для подключения внешних устройств. Из портов здесь присутствуют два USB 2.0 и один USB 3.0 (синего окраса). Какими-либо дополнительными интерфейсами помимо вышеуказанных Arc Midi Tower не наделен.
Задняя панель ничем существенным не отличается, ее компоновка по большей части стандартна. Как и подобает корпусу с нижним расположением блока питания, в нижней части панели размещен отсек для БП. Вся средняя часть занята слотами для устройств расширения, закрытыми съемными перфорированными заглушками. Количество слотов стандартно – семь штук. В отличие от черного окраса Arc Midi Tower, его заглушки окрашены в белый. Должно быть, производитель пошел на такой шаг, чтобы окрас заглушек выделялся более гармонично на фоне белой крыльчатки заднего вентилятора.
С правой стороны от слотов расширения можно видеть еще одну прикрученную заглушку, на которой присутствует небольшая круглая ручка, а с обратной стороны расположена электроника штатного контроллера вентиляторов.
В верхней левой части панели - стандартный вырез под I/O заглушку материнской платы, справа от нее – посадочное место для 140 мм вентилятора, который расположен здесь же. Возможна установка 120 мм вентилятора, так как отверстия крепления присутствуют и для него. Довольно крупные отверстия вентиляционной решетки, диаметр которых составляет 5.5 мм, особых проблем воздушному потоку создавать не должны.
И наконец, над вентилятором расположились два отверстия для вывода шлангов системы жидкостного охлаждения, закрытые резиновыми лепестковыми вставками. Диаметр отверстий составляет 20 мм, что позволяет проложить через них даже High Flow шланги СЖО.
Верхняя панель Arc Midi Tower во весь свой размер выполнена из металлической сетки с диаметром отверстий 5.5 мм и с окантовкой из пластика. Ее наличие обусловлено возможностью установки трех вентиляторов. Причем не только типоразмера 120 мм, но и 140 мм и даже 180 мм. В штатной поставке корпуса присутствует только один 140 мм вентилятор, который установлен в задней части верхней панели и функционирует на выдув.
Вся верхняя панель съемная. Для этого достаточно сместить ее чуть назад и поднять. Под ней можно обнаружить еще один ряд вентиляционных отверстий с посадочными местами для вертушек.
Сама же верхняя съемная решетка оборудована с обратной стороны противопылевым фильтром, состоящим все из того же мелкопористого (как и в случае с фронтальной панелью) поролона. Непонятный шаг производителя: зачем оборудовать верхушку корпуса фильтром от пыли, если установленный вентилятор функционирует на выдув? Ведь подобное построение будет сильно «сажать» воздушный поток вентилятора, прилично ухудшая эффективность продува и увеличивая исходящий от компьютера шум за счет близко расположенного плотного препятствия. Явно необдуманный подход разработчика.
Нижняя панель Arc Midi Tower оборудована большим съемным противопылевым фильтром, который одновременно закрывает вентиляционную решетку посадочного места блока питания и вентиляционную решетку нижнего центрального вентилятора. Последний в штатном комплекте корпуса отсутствует, его можно установить опционально.
Опорой системному блоку служат четыре круглые ножки, выполненные из жесткой резины с окантовкой из отполированного алюминия, расположенные по периметру днища корпуса. Две передние ножки явно крупнее двух нижних.
Итак, разобравшись с внешним видом и дизайном Fractal Design Arc Midi Tower, пора переходить к изучению его внутреннего строения.

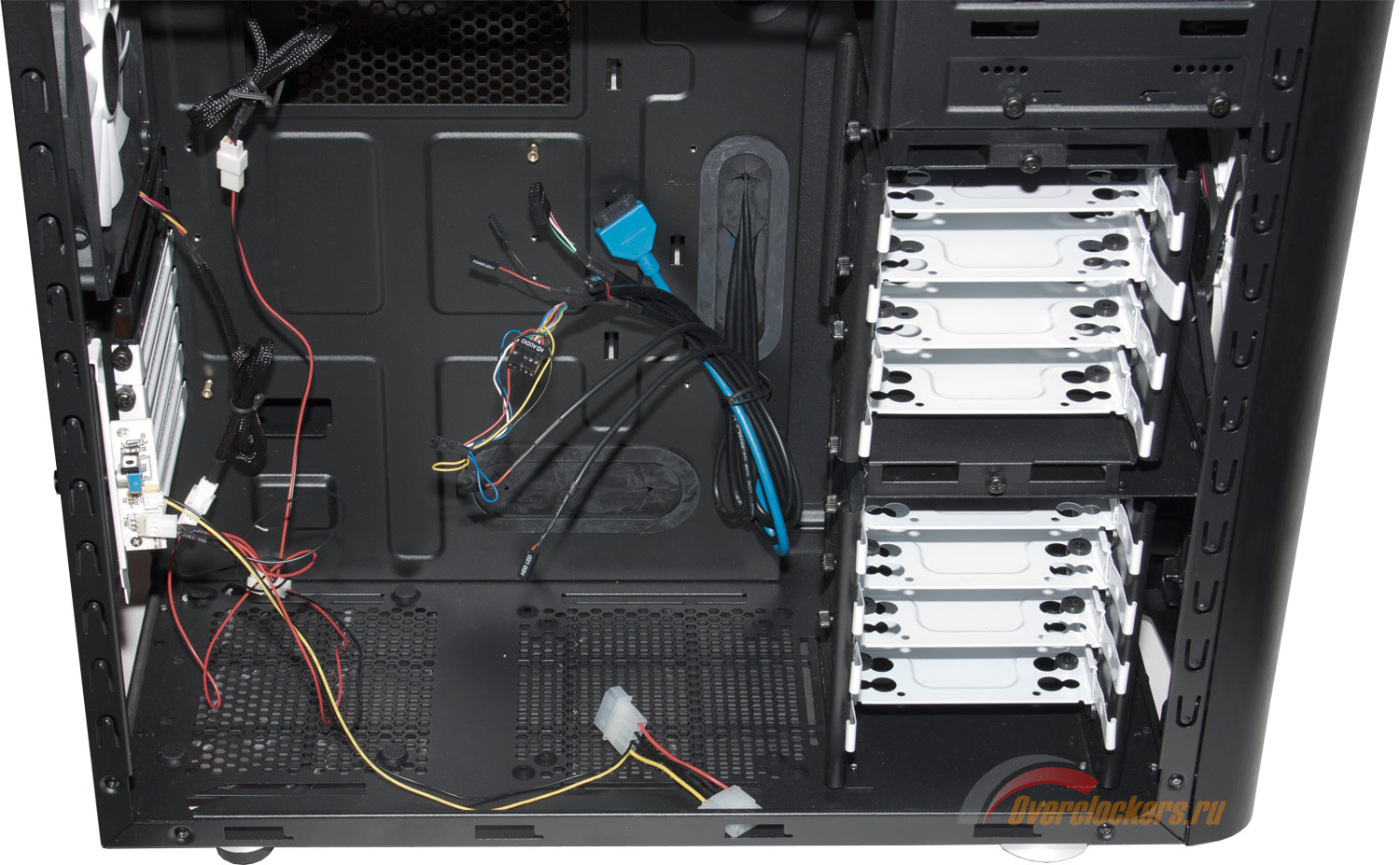

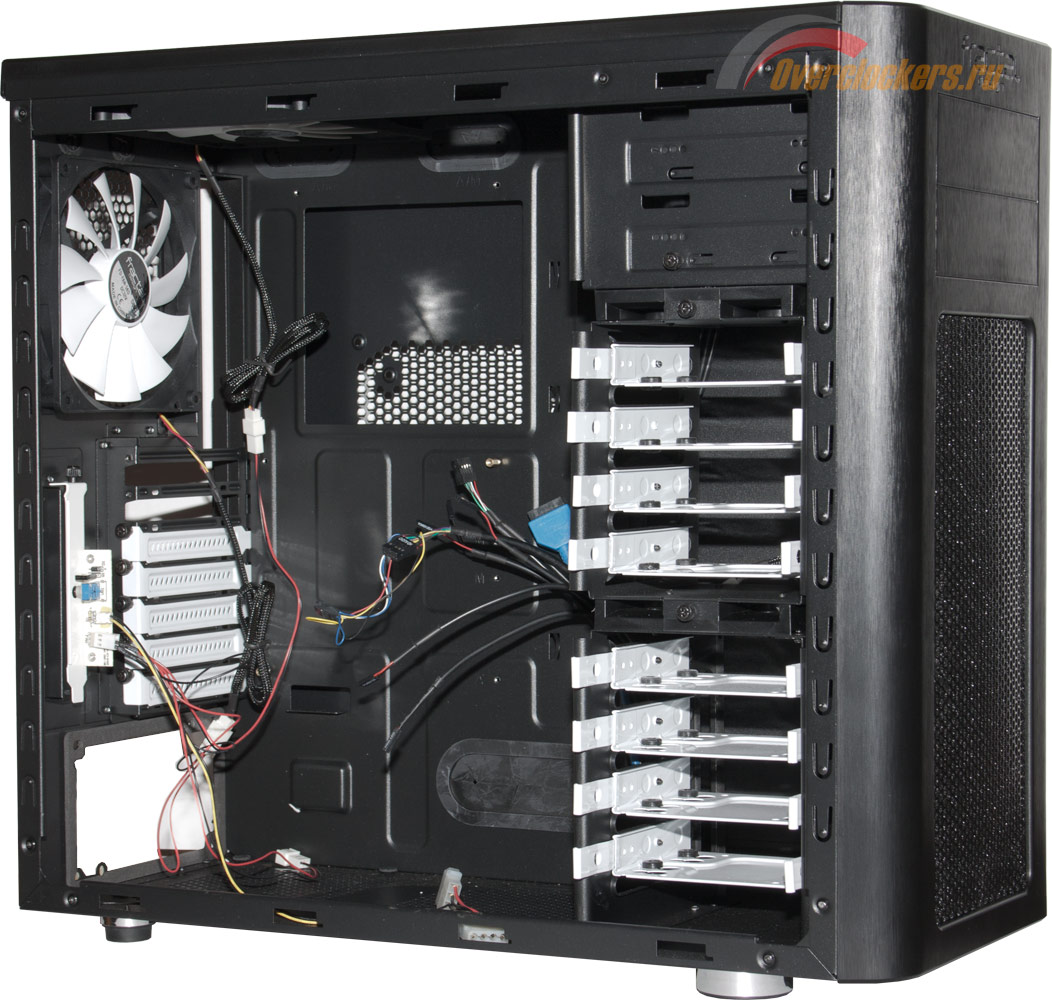

Внутренняя компоновка Arc Midi Tower ничем необычным не выделяется и по большей части соответствует стандарту. Но с возможностью установки в «системник» крупногабаритного «железа».
Как и снаружи, внутренняя часть корпуса окрашена в черный цвет. Дополняет картину акцент на белом, в который выкрашены отсеки для накопителей, задние заглушки слотов расширения и крыльчатки вентиляторов. Смотрится весьма привлекательно.
Блок питания располагается в нижней части Arc Midi Tower на небольших круглых подставках, выполненных из резины и приклеенных к днищу. Еще одной резиновой прокладкой оборудован сам вырез в задней панели корпуса. Так что чувствовать себя установленный БП должен вполне уютно. Его можно разместить вентилятором как вниз, так и вверх.
При наличии нижнего вентилятора максимальная длина блока питания может быть 170 мм, если же вентилятор отсутствует, она расширяется до 270 мм.
Выше БП - поддон для системной платы. «Материнка» прикручивается на латунные шестигранные стойки (которые входят в комплект поставки) посредством соответствующих винтов. Поддерживаемый корпусом форм-фактор материнских плат: ATX, Micro-ATX и даже Mini-ITX.
В Arc Midi Tower можно установить только два 5.25-дюймовых устройства. Безвинтовое крепление отсутствует, они прикручиваются по старинке – винтами из комплекта. И хотя подобная установка отнимает при сборке немного больше времени, зато крепление более надежное. В штатном наборе присутствует сменная заглушка, при помощи которой можно трансформировать один 5.25-дюймовый отсек в один 3.5-дюймовый и соответственно установить устройство подобного типоразмера.

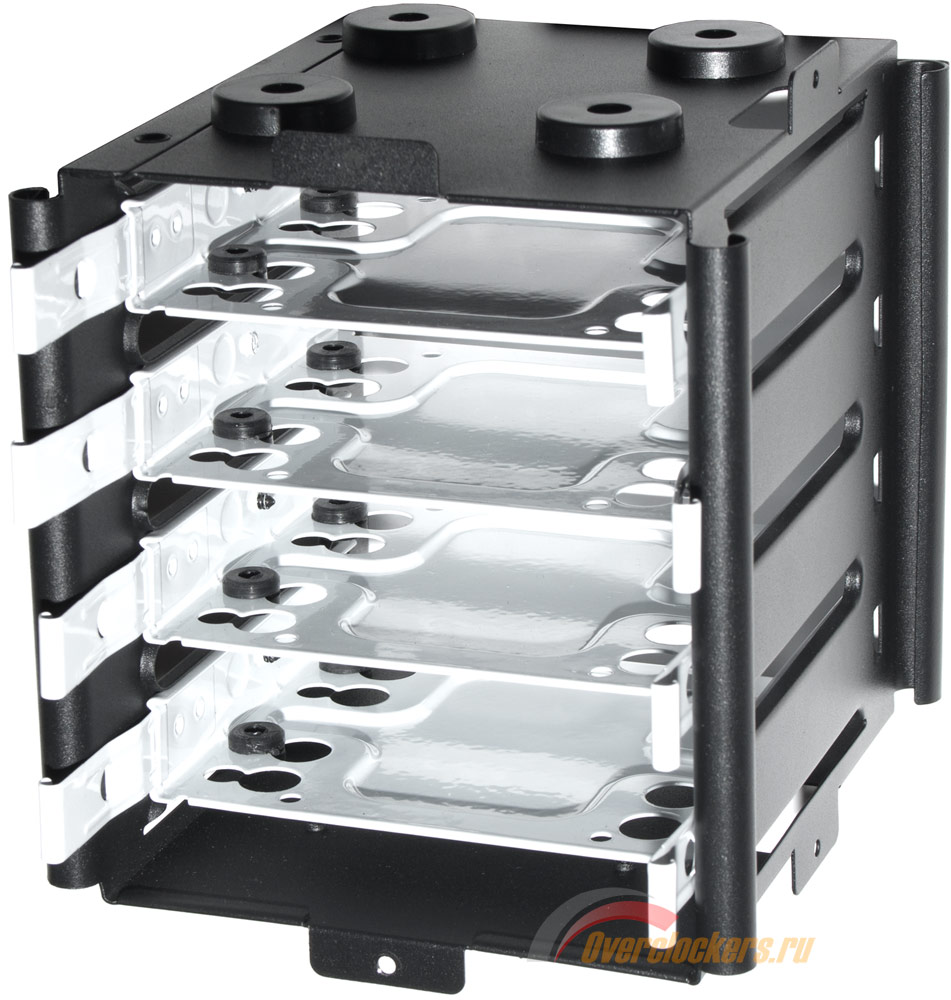

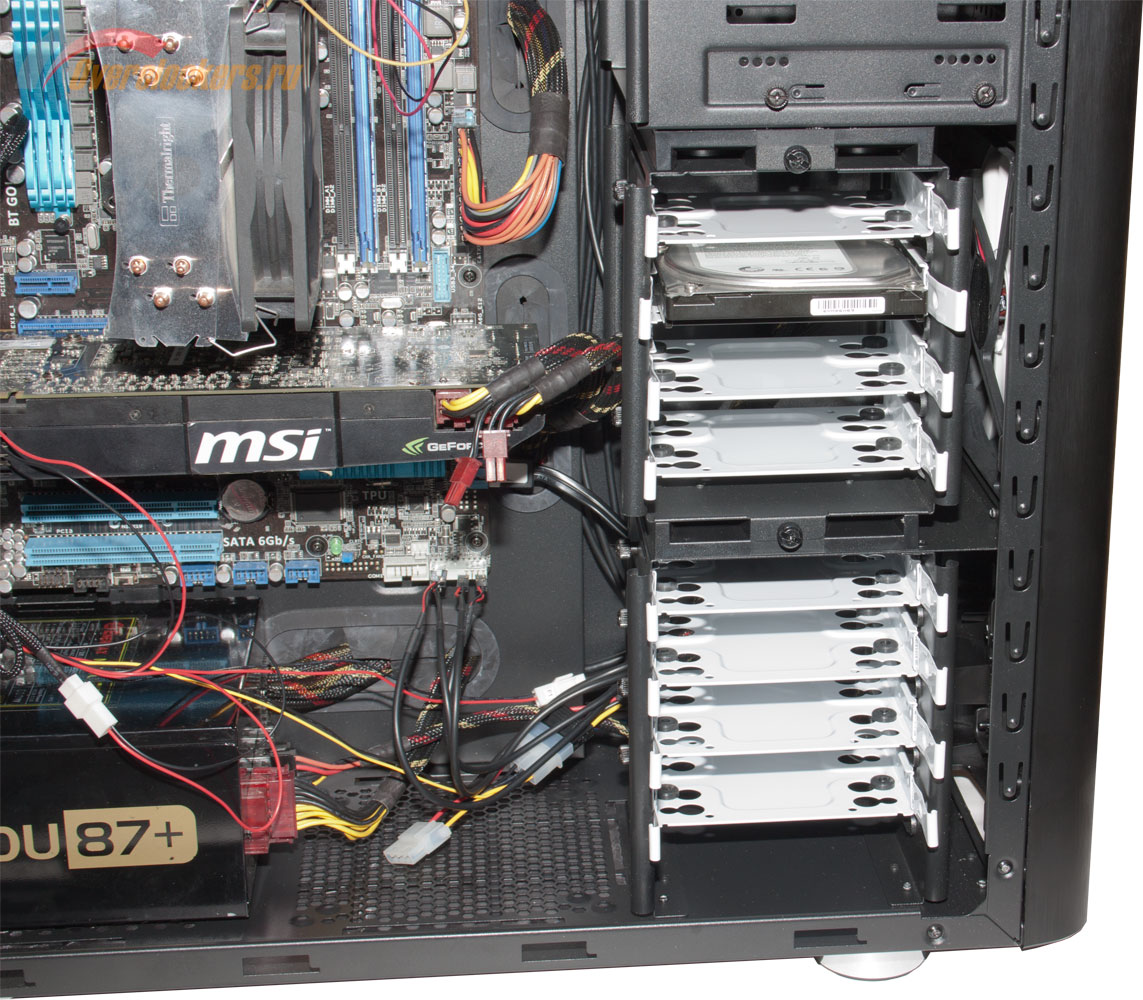

Arc Midi Tower поддерживает установку до восьми 3.5-дюймовых или 2.5-дюймовых накопителей. Корзина для них расположена в передней нижней части корпуса. Точнее – корзин две, в каждой по четыре отсека. Верхняя - съемная и при случае ее легко удалить. Подобная необходимость может возникнуть при размещении в корпусе длинной видеокарты. С установленной корзиной максимальная длина графического адаптера составляет 290 мм, если же корзину изъять, то она увеличивается до 470 мм.

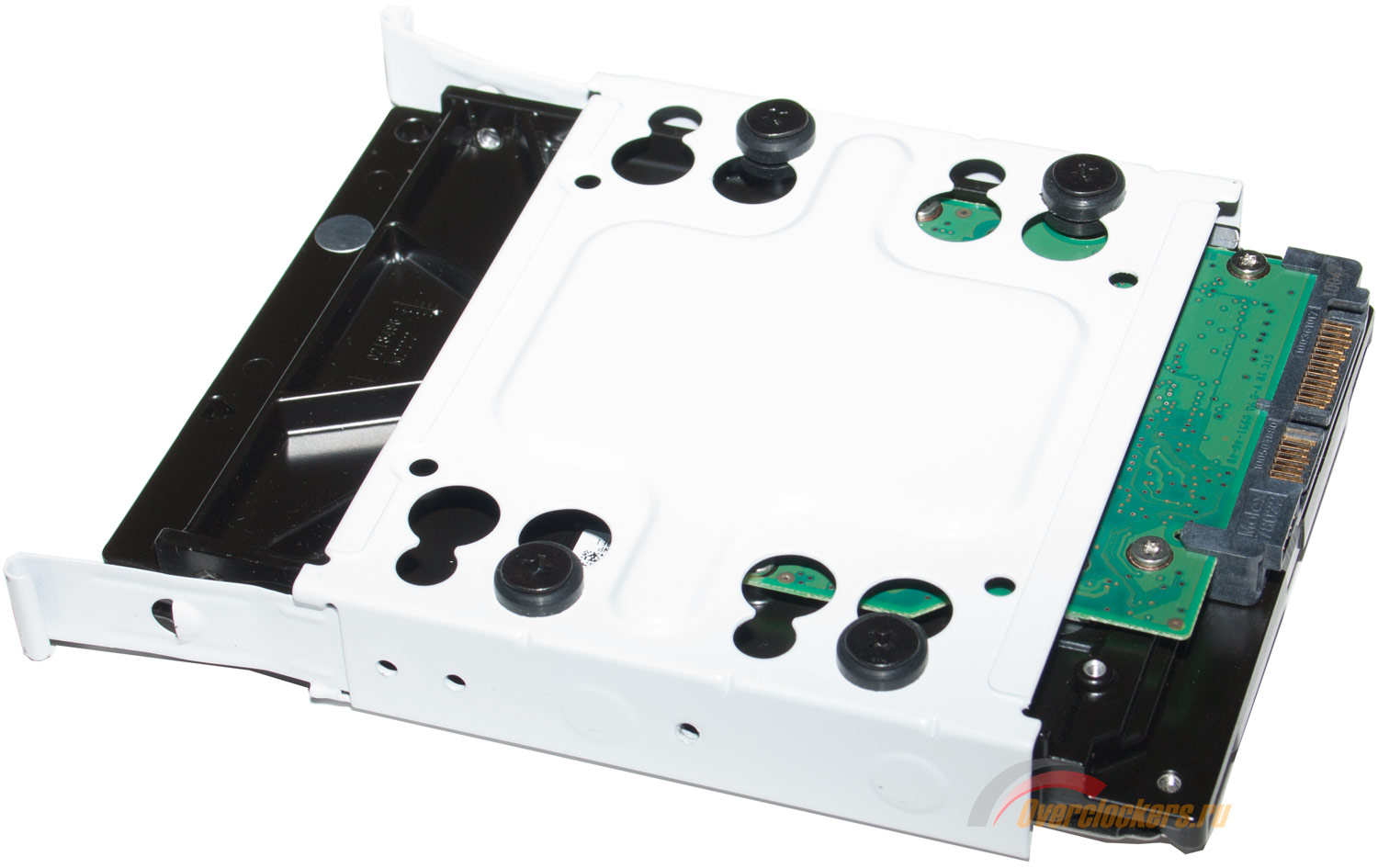

Обе корзины оборудованы отсеками, в которых установлены специальные салазки. Для установки накопителя салазки необходимо изъять. Для крепления жесткого диска используются специальные винты из комплекта.
«Винчестер» прикручивается через резиновые антивибрационные кольцевые прокладки, которые уже установлены в салазках. При закручивании не стоит усердствовать и сильно прижимать «хард». Далее собранная конструкция отправляется обратно в корзину и автоматически защелкивается.
Стоит учесть, что расположение в корзине накопителей – поперечное, а устанавливать жесткий диск стоит разъемами к обратной стороне боковой панели. Подключаются они там же.

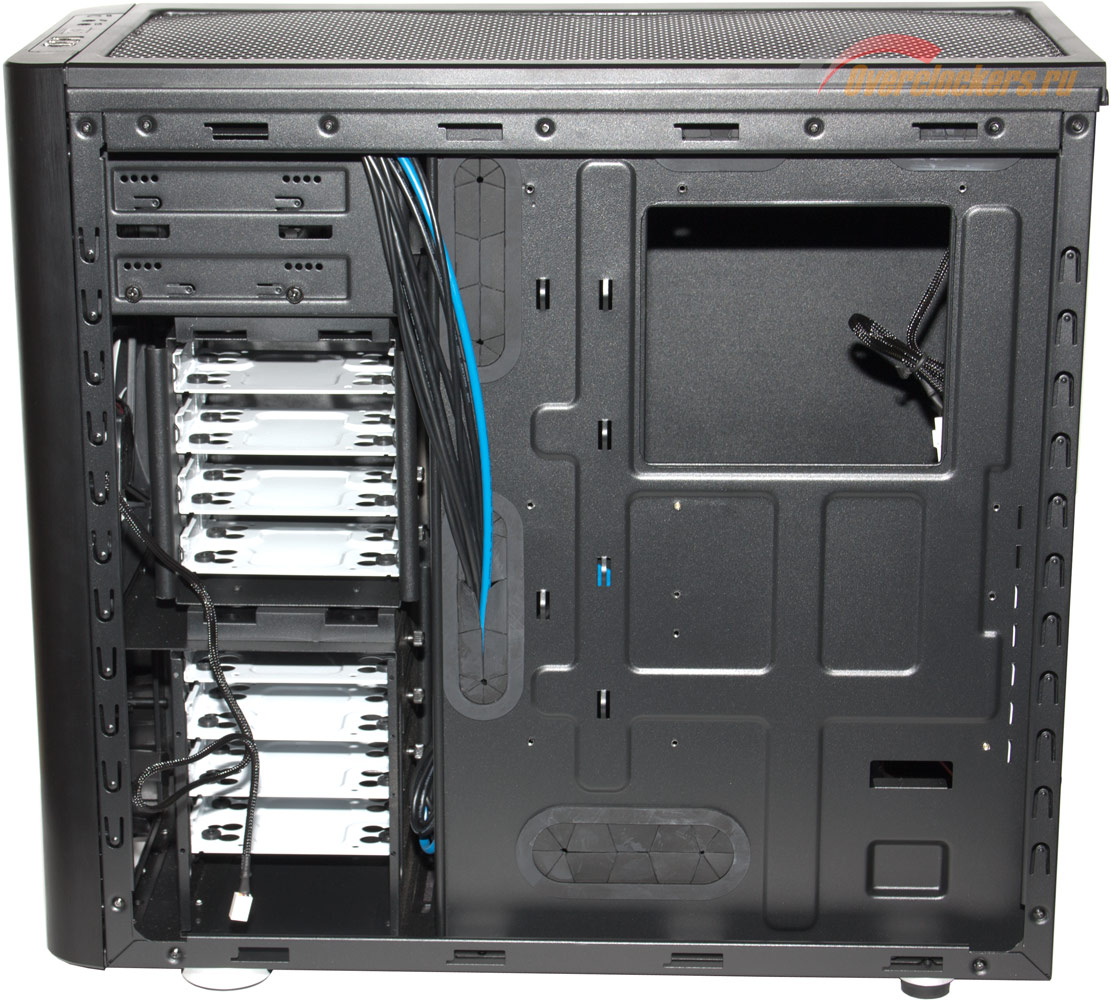

Fractal Design Arc Midi Tower наделен системой кабель-менеджмента. Отверстий для прокладки проводов предостаточно: три широких обрезиненных выреза плюс два поменьше в верхней части. Проблем с прокладкой 12-вольтового провода питания CPU обнаружено не было.
В целом, система укладки проводов у рассматриваемого корпуса ничем не отличается от собратьев. Можно упомянуть про большой квадратный вырез напротив процессорного разъема. Предназначен он для беспроблемной работы с процессорным кулером, без необходимости извлечения материнской платы. К слову, из-за ширины корпуса в 230 мм, максимальная высота системы охлаждения ЦП может быть до 180 мм.
Проблемы с перекосом отверстия отсутствуют, на стендовой материнской плате ASUS P8P67 задняя крепежная крестовина кулера располагалась почти по центру.
Процесс сборки компьютера сложным не назовешь, надолго он не затягивается. Какие-либо казусы отсутствуют, хотя отвертку применить все же придется. Однако жаль, что производитель не укомплектовал свой продукт шестигранной насадкой для отвертки, предназначенной для закручивания стоек под системную плату.

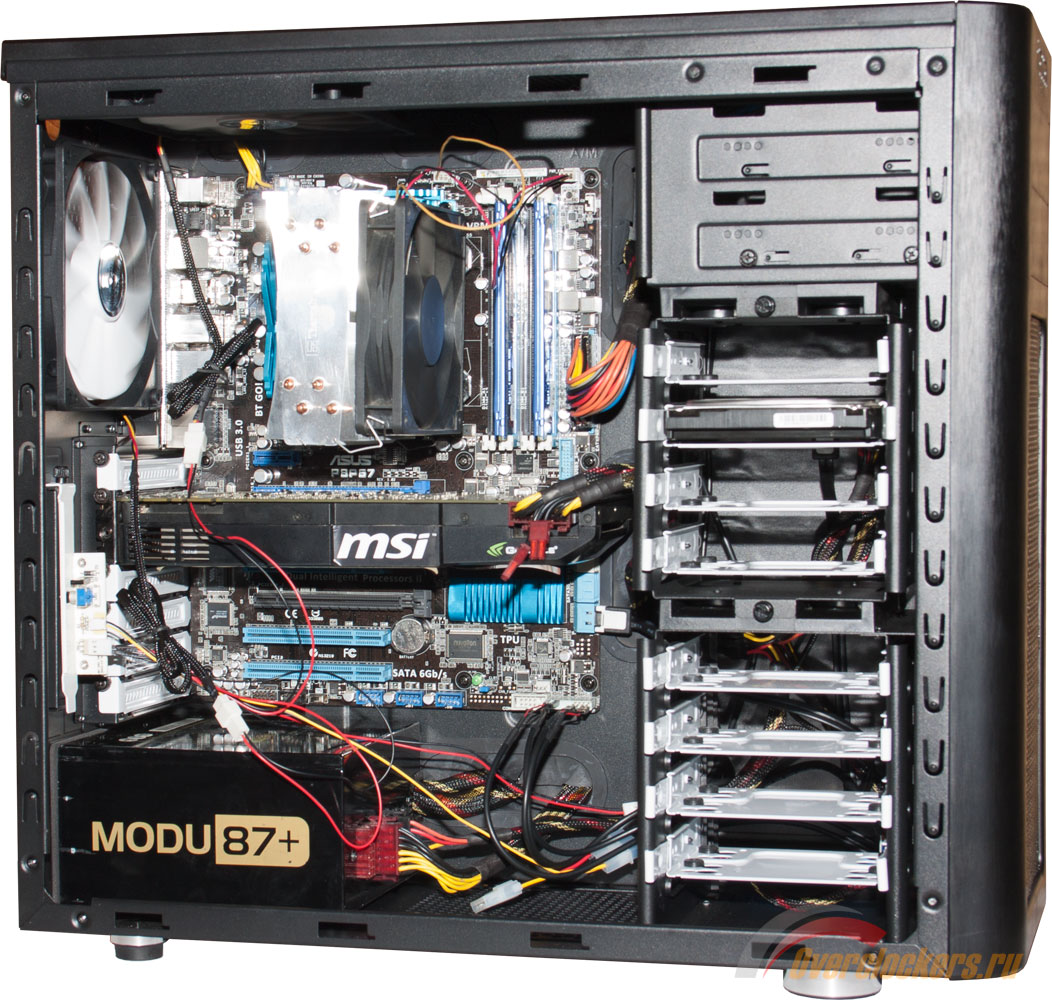

В целом, собранный «системник» и его внутреннее убранство смотрится не так уж и плохо. Смущает лишь небольшая кучка проводов, исходящая от контроллера вентиляторов. Проложить их все за задней стенкой у меня лично не получилось.
Теперь поговорим немного о его системе охлаждения.
Систему охлаждения Arc Midi Tower можно считать довольно навороченной, поскольку даже в базовой комплектации она насчитывает три 140 мм вентилятора. Не стоит забывать и о возможности ее расширения. Итак, разберем сначала штатную СО.

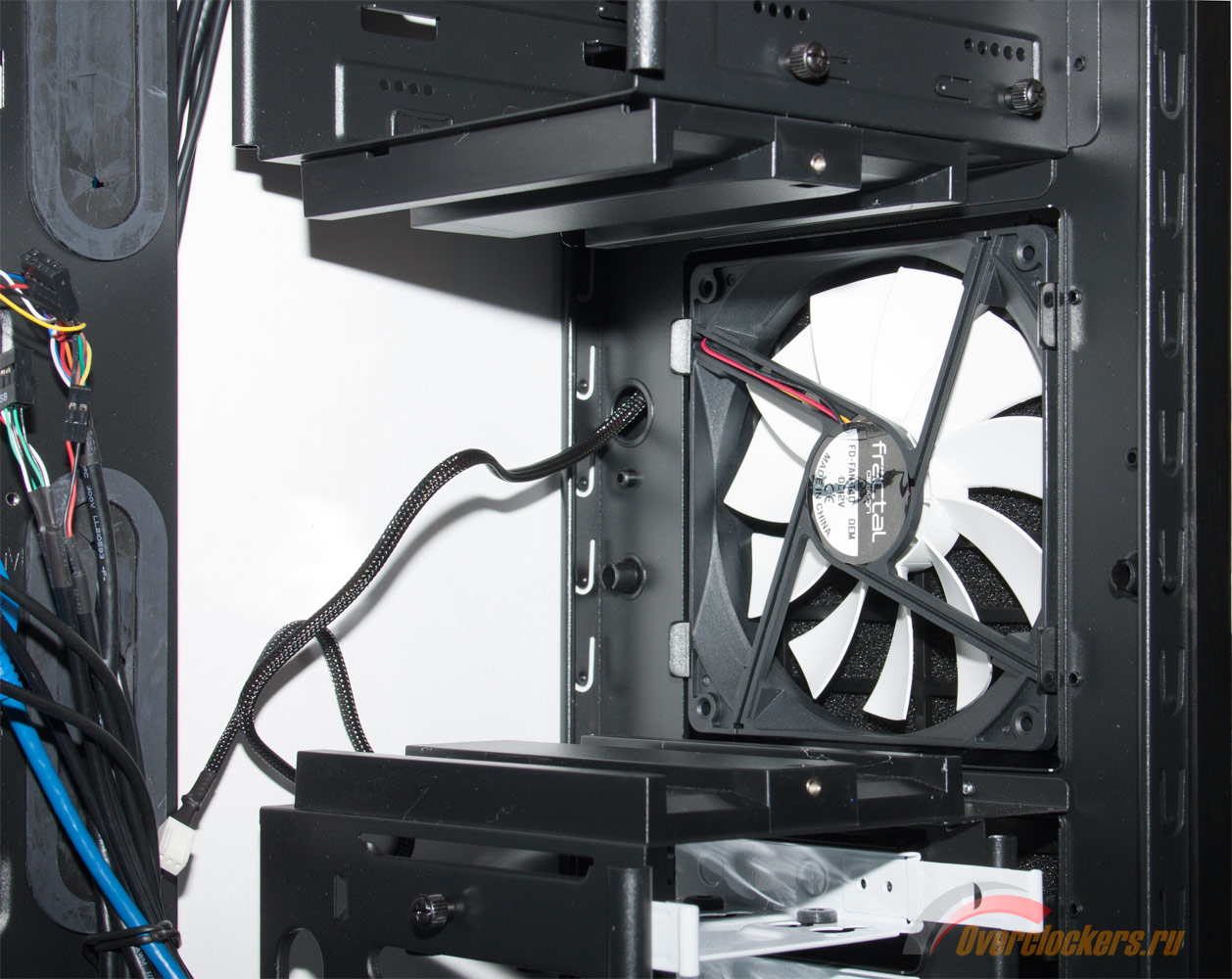

Фирменный вентилятор типоразмера 140 х 140 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин расположен на фронтальной панели корпуса в средней ее части. Он служит для обдува верхней корзины с жесткими дисками, попутно накачивая воздух внутрь «системника» и увеличивая в нем давление. Изготовлен вентилятор из довольно качественного пластика. Черный цвет рамы сочетается со снежно-белой крыльчаткой, которая насчитывает одиннадцать серповидных агрессивно изогнутых лопастей. Разъемы питания всех вертушек трехконтактные, их провода заключены в мягкую оплетку черного цвета.
Аналогичные вентиляторы расположились на задней и верхней панелях корпуса. Они функционируют на выдув, откачивая нагретый воздух наружу. И хотя задний «пропеллер» справляется довольно эффективно, верхнему мешает мелкоячеистая поролоновая сетка, расположенная подо всей верхней панелью. Даже на максимальных оборотах (~1000 об/мин) исходящий от него воздушный поток ощущается слабо. Если в системе верхние вентиляторы будут использоваться на выдув, рекомендуется поролон удалить, поскольку смысла от него никакого нет.

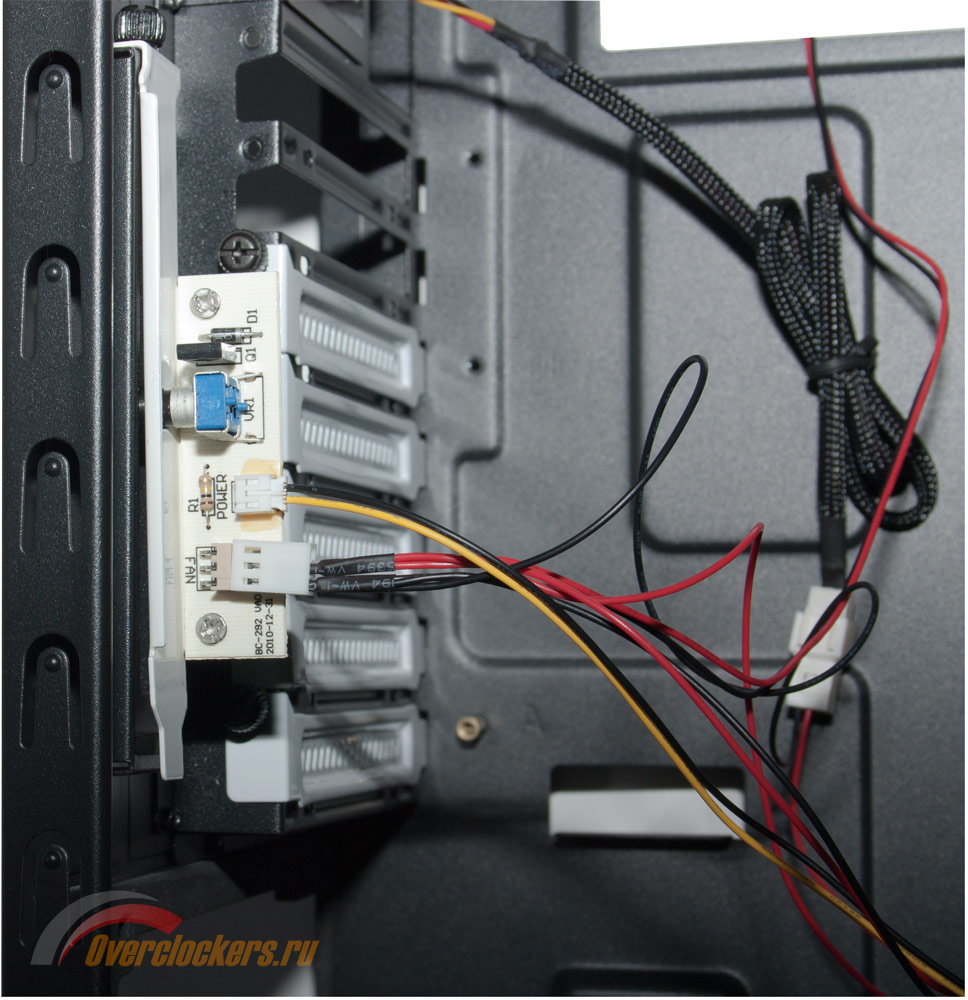

Ключевой особенностью Arc Midi Tower является предустановленный контроллер вентиляторов, плата с электроникой которого расположена на задней панели рядом со слотами расширения. Его можно снять, если будет использоваться сторонний регулятор. Достаточно отвинтить заглушку с платой и заменить ее на перфорированную из комплекта аксессуаров к корпусу.

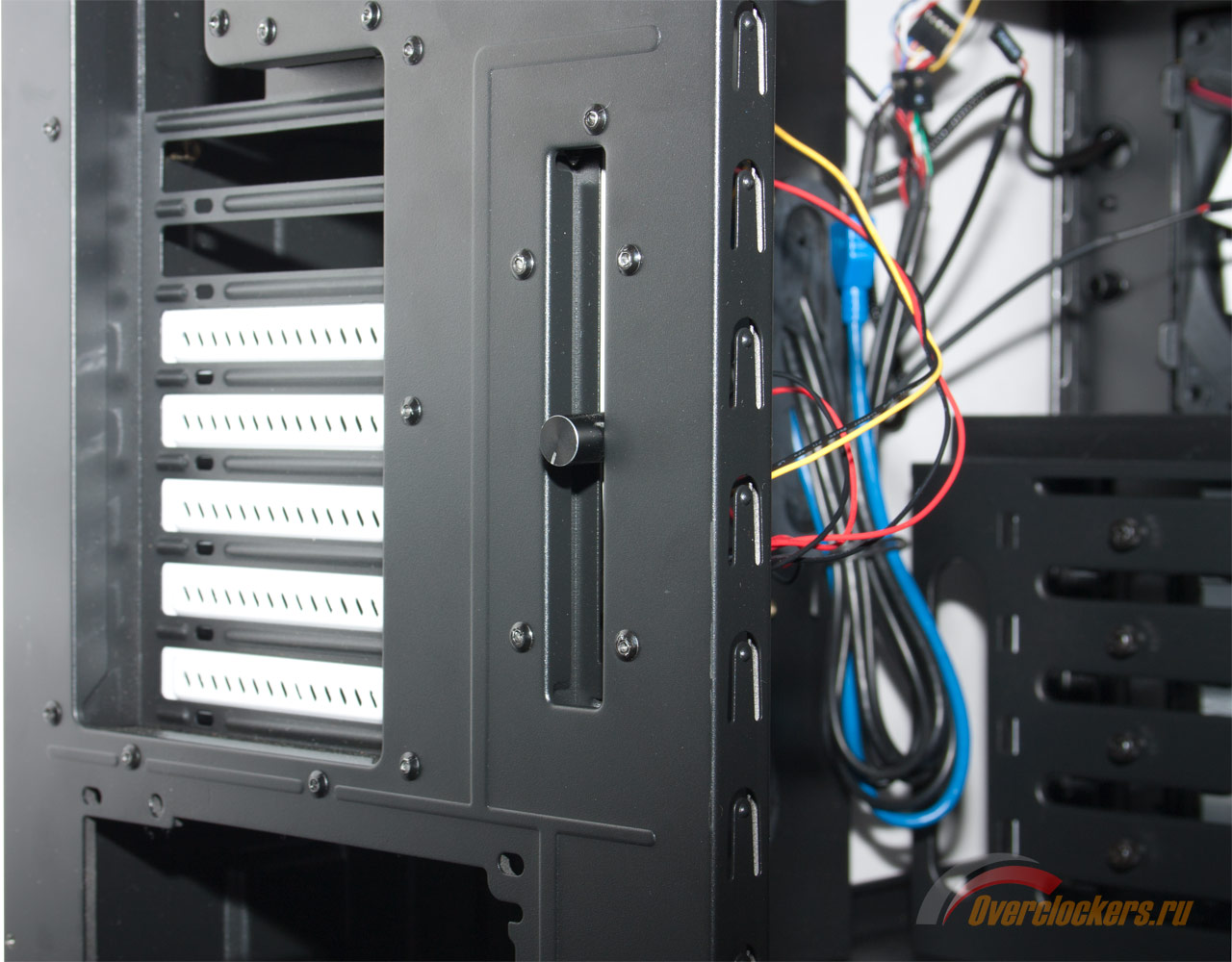

Ручка управления скоростью оборотов выведена на заднюю панель, регулировать с помощью нее обороты достаточно удобно. К самому реобасу можно одновременно подключить до трех вентиляторов, подразумевается, что на него будет «посажена» вся троица штатных. Питание к контроллеру подводится через стандартный разъем Molex, а регулирование скорости вращения происходит синхронно, то есть одинаково для всех подключенных вентиляторов.
Жаль, что при возможности установить в корпус до восьми вентиляторов, штатный реобас может регулировать скорость только трех из них. Вариант с подключением к контроллеру всех был бы лучше.
Однако, как оказалось, штатный реобас функционирует не совсем корректно. Если при выставлении оборотов на максимум напряжение на регуляторе составляет 11.5 В, то при минимальном положении ручки оно падает почти до нуля и вентиляторы прекращают свою работу. Положение ручки, при котором удалось добиться более-менее стабильной работы вентиляторов, получилось как раз посередине, то есть – в среднем положении. Выдаваемое напряжение в этом случае составило 2.6 В. Однако не факт, что при включении компьютера вентиляторы запустятся, поэтому рекомендуется выставлять ручку оборотов чуть больше половины.
Конечно, это неприятный момент. Ведь поверни ручку немного не так или случайно задень ее, можно остановить часть вентиляторов (если не все), тем самым устроив в корпусе «пожар» – возможный перегрев комплектующих. Здесь шведы явно не доглядели.
А теперь несколько слов о возможности расширения системы охлаждения Arc Midi Tower. К уже существующим трем 140 мм вентиляторам можно установить еще пять дополнительных, расширив их число до восьми. И даже более того, есть возможность установки как 120 мм или 140 мм моделей, так и «гигантов» в лице 180 мм. Но обо всем по порядку.
Предусмотрена возможность установки одного 140 мм вентилятора, к уже существующему, на фронтальную панель, обеспечив охлаждение нижней корзины с жесткими дисками. Разумеется, эту возможность рациональнее использовать при наличии накопителей в нижней корзине.
Еще один 120 мм или 140 мм вентилятор можно установить в днище корпуса, в средней его части. Здесь есть соответствующее посадочное место. Он будет полезен в том случае, если в системе установлена мощная и горячая видеокарта, для доставки свежего воздуха к ней. Дополнительно охлаждению ускорителя поможет «пропеллер», который можно закрепить на левой боковой панели, как раз напротив графического адаптера. Сюда можно установить 140 мм или 180 мм вертушку, еще сильнее усилив поток прохладного воздуха.
Наконец, на верхнюю панель корпуса можно установить целый ряд различных вентиляторов. Поддерживается установка трех 120 мм или трех 140 мм моделей, либо же одного 180 мм и одного 120 мм или 140 мм «пропеллеров». Подобное расширение – один из плюсов Arc Midi Tower.
Итак, настала пора переходить к следующему разделу, где можно ознакомиться с техническими характеристиками устройства.
Для лучшей наглядности спецификации Fractal Design Arc Midi Tower были помещены в таблицу и вынесены в отдельную главу. С ними можно ознакомиться ниже.
| Название модели | Arc Midi Tower |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм | 230 х 460 х 515 |
| Масса корпуса, кг | 10 |
| Материал шасси и боковых панелей | Сталь SECC |
| Материал фронтальной и верхней панелей | Пластик |
| Цветовая вариация | Черный |
| Внешние 5.25-дюймовые отсеки, шт. | 2 |
| Внешние 3.5-дюймовые отсеки, шт. | 1 (трансформация из одного 5.25-дюймового) |
| Внутренние 3.5-дюймовые отсеки, шт. | 8 |
| Внешние порты | 1 x USB 3.0 2 x USB 2.0 HD Audio + AC’97 (mini-jack 3.5 мм) |
| Слоты расширения, шт. | 7 |
| Поддержка материнских плат | ATX / Micro-ATX / Mini-ITX |
| Штатная система охлаждения | Фронтальный вентилятор: 1 х 140-мм (~1000 об/мин) Верхний вентилятор: 1 х 140-мм (~1000 об/мин) Задний вентилятор: 1 х 140-мм (~1000 об/мин) Трехканальный контроллер вентиляторов |
| Возможная система охлаждения | Фронтальный вентилятор: 2 х 140-мм Верхний вентилятор: 3 х 140-мм / 120-мм или 1 х 180-мм + 1 х 140-мм / 120-мм Задний вентилятор: 1 х 140-мм Нижний вентилятор: 1 х 140-мм / 120-мм Боковой вентилятор: 1 х 180-мм / 140-мм |
| Максимальная длина видеокарты с установленной корзиной HDD, мм | 290 |
| Максимальная длина видеокарты с удаленной корзиной HDD, мм | 470 |
| Максимальная высота кулера CPU, мм | 180 |
| Максимальная длина блока питания с наличием нижнего вентилятора, мм | 170 |
| Максимальная длина блока питания без наличия нижнего вентилятора, мм | 270 |
При тестировании корпуса Arc Midi Tower в нем собиралась следующая система:
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе Arc Midi Tower. Замеры температур, как обычно, осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
В процессе тестирования использовался весь штатный набор вентиляторов, а именно:
Поскольку в корпусе присутствует штатный реобас, замеры проводились в двух режимах ручки регулятора: Max и Min. Так как предустановленный контроллер функционирует не совсем корректно (о чем упоминалось выше в соответствующем разделе), в режиме Min ручка регулировки устанавливалась в среднее положение. Также стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.
Так как тестирование на номинальной частоте процессора не представляет совершенно никакого интереса, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц, путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В. Активирование функции Load-Line Calibration позволило исключить просадку напряжения на CPU (Vdroop) даже при сильной загрузке последнего. Все энергосберегающие функции были отключены, позволяя ЦП в простое функционировать без снижения напряжения и частоты.
В качестве системы охлаждения процессора использовался охладитель башенного типа - Thermalright TRUE Spirit 120. На кулер устанавливался вентилятор Scythe S-FLEX SFF21E типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1200 об/мин. На таких оборотах он и функционировал во время всего тестирования температурных режимов, за исключением случая измерения шумовых характеристик корпуса, когда обороты понижались (об этом - ниже).
Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-27 1Т, при номинальном напряжении питания 1.65 В.
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме, объем задачи выставлялся в значение 18 000. Время прогона – 25 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение 15 минут. Далее проводились еще два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер ЦП (сложение температуры всех ядер и деление результата на их количество). Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по 10 минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было поднято с 1.0 до 1.025 В. Для прогрева ускорителя использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5.
Нагрев GTX 570 проводился два раза по 25 минут, замеры температуры графического ядра осуществлялись при помощи утилиты MSI Afterburner. Скорость вращения крыльчатки СО видеокарты во всех режимах тестирования последней выставлялась как фиксированная - ~2700 об/мин (66%). Графические настройки бенчмарка:
Стоит учесть, что стендовая видеокарта GeForce GTX 570 получила референсный дизайн и систему охлаждения турбинного типа. Соответственно, большая часть нагретого ею воздуха выбрасывается за пределы системного блока.
Температура окружающей среды в районе тестового стенда составляла 26 градусов по Цельсию, не меняясь во время тестирования. Для всех полученных результатов допускается погрешность измерения в районе +/-2%.
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.
Температура, °CКорпус Arc Midi Tower показал хорошую эффективность охлаждения центрального процессора при номинальных оборотах штатных вентиляторов (режим Max, ~1000 об/мин). Разница по сравнению с открытым стендом составила не более 2 градусов по Цельсию: 82 и 80 градусов соответственно. Эффективность охлаждения в режиме Min ухудшается, но не катастрофично. При низкой скорости вращения крыльчатки вентиляторов температура увеличивается дополнительно на 4 градуса, повышаясь до 86°C. В целом, даже в режиме Min охлаждение CPU приемлемое.
Помимо довольно эффективного охлаждения CPU, Arc Midi Tower показал и высокую эффективность охлаждения графического адаптера. Разница по сравнению с открытым стендом составила все те же 2 градуса по Цельсию: 81 и 79 градусов соответственно. Очень хороший температурный показатель. Но это при ~1000 об/мин. А что же в случае с режимом Min, когда обороты вентиляторов существенно понижаются? Вот тут Arc Midi Tower терпит фиаско, уже через 12-14 минут после начала прогона теста температура GPU увеличивается до 97 градусов и срабатывает защита от перегрева, раскручивая турбину СО видеокарты на максимум (порог при 97°C), причем температура в «кейсе» аж жарит стенки. Конечно, виной всему очень слабый продув корпуса в режиме Min, при таком раскладе не рекомендуется выставлять ручку регулирования штатного реобаса даже наполовину.
Температура «винчестера» явно подкачала. Даже в режиме Max температура HDD увеличивается уже до 38 градусов по Цельсию, а в режиме Min и того более – до 44°C. На открытом стенде температура жесткого диска все же больше и составляет 47 градусов. Что является перебором в двух последних случаях. В чем причина? Слишком слабый воздушный поток от фронтального вентилятора, который «режется» поролоновым противопылевым фильтром? Вполне возможно. А возможно и слишком узкие прорези на корзине для HDD, что мешает нормальному прохождению воздушного потока. Хотя, с моей точки зрения, виноваты оба фактора.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Как и при тестировании температурных режимов, замер звукового давления проводился при использовании в корпусе всех трех штатных вентиляторов в двух режимах: Max и Min. Скорость вращения 120 мм вентилятора процессорного кулера во время замера уровня шума уменьшалась до ~700 об/мин. Скорость вращения турбины СО видеокарты во время замера уровня шума уменьшалась до минимума – 1440 об/мин (40%).
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБFractal Design Arc Midi Tower показал приемлемые шумовые характеристики даже в режиме Max (номинальная скорость вращения вентиляторов ~1000 об/мин). В этом режиме уровень шума не поднимается выше ~36 дБ и в полуметре от системного блока. При увеличении расстояния до одного метра уровень шума снижается до ~33 дБ, что соответственно сказывается и на воспринимаемости. Субъективно, находиться возле компьютера можно длительное время, причем чувствуя себя вполне комфортно. В двух метрах от работающего компьютера звуковое давление падает до отметки в ~30 дБ и шум начинает проявляться совсем слабо.
В режиме Min, когда скорость вращения корпусных вентиляторов минимальна, компьютер почти не слышно, даже в полуметре от него. В таком режиме уровень звукового давления составляет ~28, 26 и 25 дБ при соответствующем расстоянии в 0.5, 1 и 2 метра. Конечно, очень тихо, но не будем забывать о низкой охлаждающей способности видеокарты и жесткого диска при таких оборотах.
По работе жесткого диска можно сказать, что его практически не слышно. Антивибрационное крепление HDD делает свое дело: «грохотание» полностью отсутствует, а при частом перемещении головок диска слышно лишь легкое потрескивание. И то, только в том случае, если близко прильнуть к корпусу ухом.
Fractal Design Arc Midi Tower можно отнести к достойным решениям. В первую очередь это касается стильного дизайна модели, который мне, если честно, очень понравился, и системы охлаждения. При желании из данного корпуса можно сделать действительно продуваемую конструкцию.
Плюсов в копилку Arc Midi Tower добавляет поддержка крупногабаритного «железа». Предусмотрена возможность установки видеокарт длиной до 470 мм, блока питания до 270 мм, процессорного кулера высотой до 180 мм. Причем стоит учесть небольшие размеры продукта – ведь это «средняя башня», а не массивный Full Tower.
Что касается его позиционирования, то корпус удовлетворит и заядлого геймера, и оверклокера, и простого пользователя. Подкачал лишь встроенный реобас, который, как выяснилось в ходе тестов, функционирует не совсем корректно и может даже останавливать вентиляторы, что не всегда бывает хорошо. Рекомендуется либо вообще не снижать им скорость оборотов вертушек, либо в целях предосторожности использовать сторонний контроллер. Стоит учесть, что даже при максимальной скорости вращения крыльчаток штатных вентиляторов уровень звукового давления остается приемлемым.
Не стоит забывать и про поддержку Arc Midi Tower жестких дисков в количестве до восьми штук. А вот с отсеками для 5.25-дюймовых устройств могут возникнуть проблемы, поскольку в наличии лишь два, что может не удовлетворить часть пользователей.
Ну а теперь немного о стоимости устройства. Fractal Design Arc Midi Tower в московской рознице можно приобрести за ~3700-4000 рублей. На мой взгляд, эта цена вполне разумна для продукта такого класса.
Плюсы:
Я не стал выносить в минусы температуры стендовых комплектующих в режиме Min при совсем низкой скорости вращения вентиляторов, поскольку этот режим использовался как дополнительный (в том числе для проверки работы штатного контроллера вентиляторов) и никак не отображает эффективность охлаждения корпуса в целом.
