В ожидании новых APU на ядре Trinity в настольном сегменте постепенно реализуются запасы уже выпущенной продукции на базе Llano. В том числе и материнских плат под сокет FM1. Напомню, что платформа FM1 - это первенец компании AMD, в котором вычислительные процессорные ядра сочетаются с графической подсистемой. Первый блин, как говорится, получился комом. Но настолько ли? Неужели на рынке не найти для него применения?
Помимо больших рабочих станций, есть и более компактные решения. Прежде всего, это офисные машины, неттопы и HTPC. Поэтому нет ничего удивительного в том, что в такой среде новая платформа AMD вполне конкурентоспособна и пользуется определенным спросом. Это поняли и производители комплектующих. Зачем выпускать непомерно дорогие материнские платы, если решения не настолько производительны, чтобы бить рекорды скорости. Зато они могут оказаться эффективными по другим показателям. Например, интегрированное видеоядро далеко не самое слабое, а процессорная производительность в офисных пакетах может быть ограничена только скоростью ударов пальцев по клавиатуре.
Поэтому есть смысл сделать ставку на универсальные решения, которые могут быть востребованы в качестве домашнего медиацентра или рабочей офисной лошадки с современной графической системой. При этом производители пытаются уменьшить габариты плат относительно стандарта mATX, пусть и не дотягивая до mITX. Как компания Gigabyte, выпустившая плату GA-A55M-DS2. Компактно, недорого, к этому можно прибавить возможность разгона и поддержку даже старших моделей в исполнении FM1.
Коробка очень скромных габаритов.
Это понятно, потому что сама плата невелика, а упаковка немного превосходит ее по длине и ширине при соответствующей толщине. Стилистика оформления характерна для многих моделей производителя. Все тот же белый фон с различными яркими вставками, значками и эмблемами. В левом верхнем углу расположен логотип производителя. Ниже, с равнением по правому краю можно увидеть огромную вставку Ultra Durable 4. На ней же есть врезка с увеличением и надписью New Glass Fabric PCB.
Суть проиллюстрирована на приведенной картинке. Волокна образуют более оптимизированную конструкцию, которая якобы больше защищает от механических воздействий, коротких замыканий и влажности.
Переворачиваем коробку. Здесь снова можно встретить наименование модели A55M-DS2, а также множество различных значков и логотипов. Чуть ниже находятся четыре вставки, каждая из которых описывает одну из степеней защиты. Там же приведены сравнительные диаграммы. Правее есть небольшая фотография платы и три сноски к ней. Среди них: двойной BIOS, использование транзисторов типа Low Rds(on) и конденсаторов со сроком службы более 50 000 часов. Производитель как бы подчеркивает, что упор в данном случае сделан на надежность, а функционал... где-то на уровне, поскольку о нем ни слова.
Настал момент заглянуть внутрь.
Даже по габаритам упаковки понятно, что комплект будет скромным, просто потому, что его негде разместить. В этом убеждаешься после открытия коробки. По бокам находятся два кармашка, образованных картонными разделителями лотка, на котором размещена сама плата в антистатическом пакете. В них можно обнаружить парочку аксессуаров. Сверху уже традиционно расположились диск и инструкции.
Стандартный набор. Непонятно только наличие отдельной брошюры на французском языке. Кстати, аксессуаров тоже не столь много.
Совсем мало, а с учетом стоимости продукта, составляющей почти две тысячи рублей, даже очень мало. Поэтому странно видеть такой комплект, пусть и ориентированный на бюджетный сегмент.
Габариты платы почти соответствуют спецификациям mATX.
«Почти» - поскольку плата сделана немного уже и короче, поэтому кажется ощутимо меньше, почти как mini-ITX. Ее размеры составляют 225 х 174 мм. Цветовая палитра характерна для всех простых моделей Gigabyte. Это синяя печатная плата и разъемы голубого и белого цветов. Поскольку габариты небольшие, то свободного места практически нет, однако все элементы разместились на одной стороне. Поддерживаются все процессоры, а точнее APU (Accelerated Processing Unit), в исполнении сокета FM1.
Питание на плату подается через основной 24-х и дополнительный 4-х контактный разъемы. Для поддержки оперативной памяти типа DDR3 предусмотрено два слота. Для двухканального режима работы необходимо установить два модуля.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 МГц со штатным напряжением 1.5 В. Максимально допустимый объем составляет 32 Гбайта, указанных в спецификации. Последнее выглядит фантастическим потому, что модули по 8 Гбайт еще не очень распространены, что уж говорить о 16.
Питание процессора выполнено по схеме 3+1.
В качестве основного ШИМ-контроллера используется микросхема Intersil ISL6324.
Применены транзисторы типа Low Rds(on) с маркировкой 4935N и 4921N.
На одну фазу приходится по две штуки первого типа и одна второго. На оставшиеся три - по одному каждого. Все катушки индуктивности в ферритовых корпусах, конденсаторы - твердотельные. Все это входит в концепцию Ultra Durable 4. Подсистема питания явно не предназначена для разгона, но в штатном режиме проблем быть не должно.
Радиаторы на силовых элементах отсутствуют, но зато один есть на чипсете.
Правда, габариты не позволяют назвать его таким громким именем, скорее какая-то маленькая пластинка с бугорками. Изготовлен он из алюминиевого сплава, крепление осуществляется при помощи пластиковых клипс с пружинками. В качестве термоинтерфейса применена тонкая черная терморезинка.
Под радиатором находится набор логики AMD FCH A55.
Это бюджетный аналог A75. Основное отличие - нет поддержки современных интерфейсов SATA 6 Гбит/с и USB 3.0. При этом внешне они похожи как близнецы.
Поскольку в некоторые модели процессоров для сокета FM1 интегрировано графическое ядро, то на задней панели можно увидеть два видеовыхода D-Sub - DVI. Другой пример - при использовании AMD Athlon X4 631 без дискретного видеоадаптера не обойтись. И здесь как нельзя кстати будет наличие слота PCI-e x16.
Да, он использует стандарт 2.0, но это не так уж принципиально. Помимо него есть один слот PCI-e x1 и обычный PCI. С точки зрения совместимости здесь все предусмотрено, а вот новые интерфейсы остались за бортом. Как иначе объяснить, что на плате только четыре порта SATA II.
Конечно, есть поддержка RAID, да и вообще маловероятно, что кто-то будет использовать быстрые SSD диски на этой плате. Однако возникают вопросы обновления интерфейсов. Можно возразить: дескать, в офисе SATA 3 не особо нужен. Однако я считаю, что скорость чтения/записи и передачи информации играет важную роль. И раз уж дело обстоит так, то компромисс возможен, но не такой ценой.
Абсолютно то же самое можно отметить и про USB 3.0. Нельзя сказать, что устройств, которые его поддерживают, очень много. Однако их становится все больше, а скорость нового интерфейса действительно сильно разнится по сравнению с версией 2.0. Да и ПК покупаются в офис не на неделю, а местами лет так на пять. В итоге картина будет напоминать обмен HD контентом на компьютерах с десятимегабитными полудуплексными сетевыми адаптерами, подключенными к гигабитному свитчу.
Тем не менее, внизу можно найти только две колодки USB 2.0 для подключения четырех устройств.
Еще четыре порта этого стандарта расположены на задней панели. Замечу, что в данной ситуации виноват не столько производитель, сколько используемый чипсет FCH A55. Иными словами, именно он лишен поддержки стандартов USB 3.0 и SATA 6 Гбит/с.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса, а также системного динамика.
Рядом с колодками USB 2.0 можно обнаружить две микросхемы BIOS, а немного левее находится COM-порт.
В левом нижнем углу распаян восьмиканальный звуковой кодек VIA VT1708S.
Неподалеку от него расположен коннектор для подключения передней аудиопанели. Немного выше по левому краю можно обнаружить микросхему контроллера ввода/вывода ITE IT8728F.
Ближе к разъемам задней панели распаян гигабитный сетевой адаптер Atheros AR8151.
Для подключения вентиляторов предусмотрено два четырехконтактных разъема, один из которых расположен по верхнему краю, а другой по нижнему.
Теперь посмотрим, что находится на задней панели.
Скромный набор, но удивляться уже не приходится.
| Поддерживаемые процессоры | AMD APU сокет FM1 |
| Системная шина, частота | UMI (2 Гбайт/с) |
| Системная логика | AMD FCH A55 |
| Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 МГц |
| Слоты расширения | 1 - PCIe 2.0 x16 1 - PCIe 2.0 x1 1 - PCI 2.2 |
| Поддержка Multi-GPU | Dual Graphics |
| Поддержка SATA/RAID | 4x SATA 3.0 Гбит порта – AMD FCH A55; RAID 0, 1, 5, 0+1, JBOD |
| Поддержка IDE и eSATA | нет; нет |
| Сеть | 1х Atheros AR8151 |
| Аудио | VIA VT1708s – 8-канальный HD аудиокодек |
| USB 2.0 | 4+4x AMD FCH A55 |
| USB 3.0 | нет |
| IEEE-1394 | нет |
| Системный мониторинг | ITE IT8728F |
| Питание материнской платы | ATX 24-pin, 4-pin ATX 12V |
| Разъемы задней панели | 1x PS/2 клавиатура 1x PS/2 мышь 4x USB 2.0/1.1 1x DVI-D 1x D-Sub 1x RJ45 3x 3.5 мм Jack |
| Фирменные технологии | Dual BIOS @BIOS Easy Tune Q-Flash ON/OFF Charge Hybrid UEFI 3TB+ Unlock Auto Green Smart Recovery Xpress BIOS Rescue Xpress Recovery 2 Xpress Install Download Center Q-Share Xpress Install Ultra Durable 4 |
| Размеры, мм | 225 x 174 |
| Форм-фактор | mATX. |
Составить собственное представление о BIOS материнской платы Gigabyte GA-A55M-DS2 можно при помощи видеоролика ниже.
Это уже ставшее классикой меню, которое потихоньку вытесняется новомодными графическими оболочками. Здесь все просто и интуитивно понятно. Подробно расписывать все разделы особого смысла нет, все и так видно на прилагаемых ниже скриншотах. Поэтому коротко ознакомимся с основными пунктами BIOS.
Начнем с того, что при загрузке нас приветствует заставка.
Дальше нажимаем кнопку Del и... мимо. Система начинает скрипя загружаться. Все оказалось просто - USB клавиатура Logitech Illuminated не успевает включиться, как инициализация уже пролетает. Может это и хорошо, что загрузка настолько быстрая, но в данном случае не совсем удобно. Пришлось подыскивать PS/2 замену.
С ней таких проблем уже не наблюдается, и вот наконец главная страница меню, которое разделено на два столбца пунктов. Следуем сверху вниз и слева направо.
Первым значится пункт MB Intelligent Tweaker (M.I.T.).
Он посвящен настройкам частот и напряжений, на этой странице также есть несколько ссылок.
Сверху идет IGFX Configuration.
Дальше DRAM Configuration.
В самом низу есть несколько пунктов, где производится изменение напряжения на компонентах в следующих диапазонах:
Дальше в основном меню идет пункт Standard CMOS Features.
Затем Advanced BIOS Features.
Следом Integrated Peripherals.
Power Management Setup.
PC Health Status.
С правой стороны меню BIOS ссылок на другие разделы уже нет, есть лишь отдельные пункты по загрузке/сохранению настроек и установке паролей.
Тестирование материнской платы Gigabyte GA-A55M-DS2 проводилось в составе следующей конфигурации:

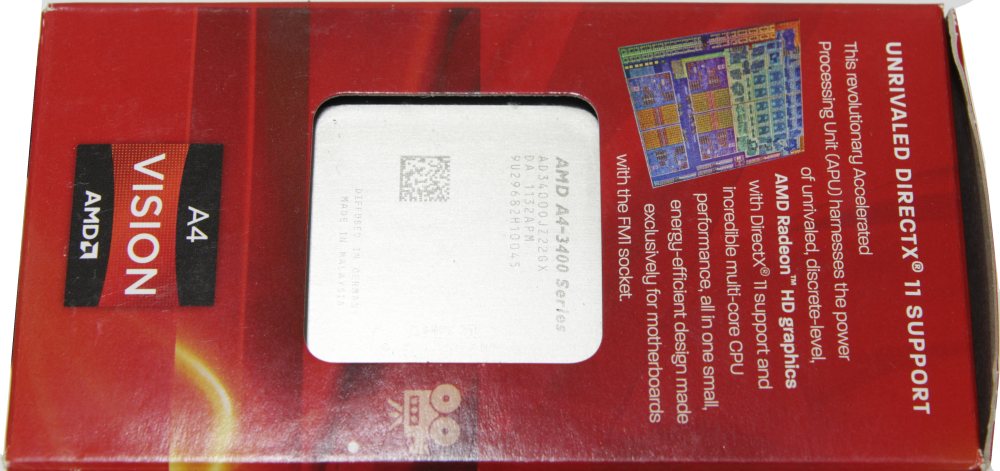

Если частотный потенциал стендового AMD A8-3870K уже был известен, то в случае со вторым процессором все было не так однозначно потому, что он был запечатан.
Поэтому я решил проверить, удастся ли повторить хотя бы достигнутые результаты. Для этого пришлось установить следующие значения напряжений:

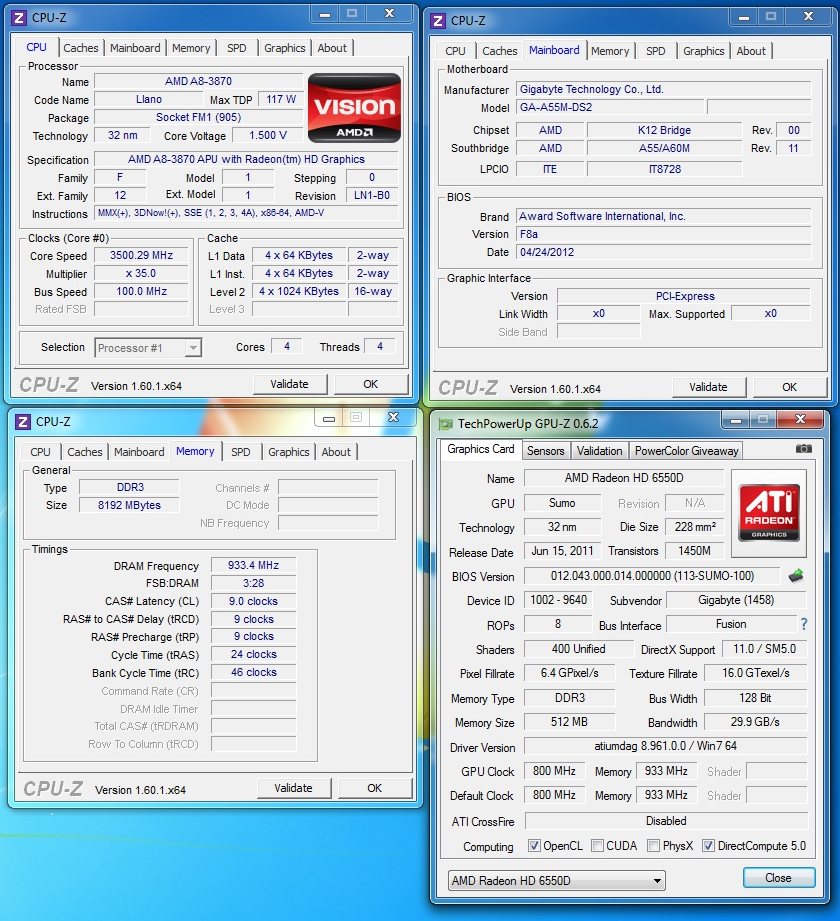

При таком раскладе процессору AMD A8-3870K покорилась частота 3500 МГц.
Хорошо видно, что память удалось заставить работать чуть быстрее, а именно на 1866 МГц DDR3 при стандартных таймингах 9-9-9-24-1T. Вдобавок интегрированное видеоядро также подверглось небольшому разгону и вместо штатных 667 МГц оно функционировало на 800 МГц. Однако появилась одна маленькая неприятность. Транзисторы и катушки индуктивности прогрелись приблизительно до 80°C в нагрузке, поэтому это был тест на грани фола, да и сомнительна вообще затея использовать рассматриваемую плату для разгона, особенно старших процессоров.

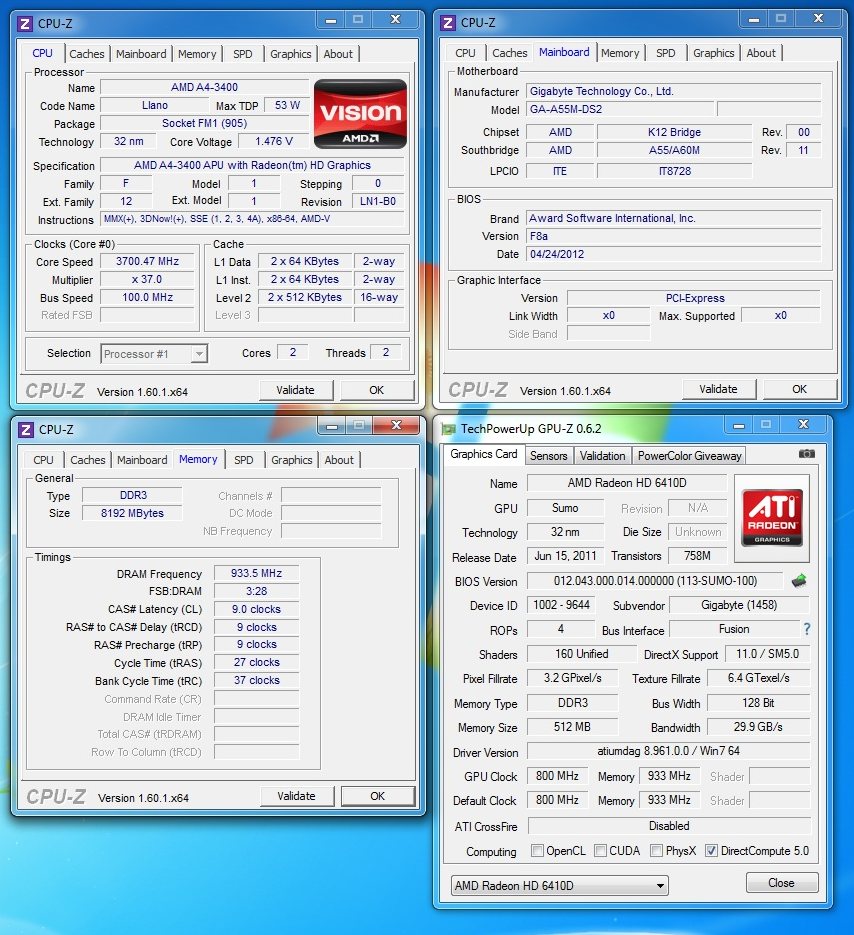

Затем подошел черед модели попроще. Для начала я проверил ту же частоту, и она с легкостью была взята, дальше коэффициент просто увеличивался на единицу. Итоговой отметкой стала планка в 3700 МГц.
Напряжения при этом были установлены следующим образом:
Так же, как и в прошлый раз, разогнались видеоядро и память.
По шине оба процессора уткнулись в 107 МГц, а страйп на 133 МГц не заработал.
Тестирование Gigabyte GA-A55M-DS2 проводилось на открытом стенде при комнатной температуре 25°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Результаты не вызывают особого восхищения, но для универсальных офисных задач большего и не надо.
Посмотрим теперь на температуры радиатора чипсета и транзисторов.
Компоненты не очень холодные, причем это все на открытом стенде. В тесном непроветриваемом корпусе может быть и похуже.
На плате распаян восьмиканальный звуковой кодек VIA VT1708S. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Если коротко, то звук хороший. Прослушивание музыкальных композиций никаких недостатков не выявило. Действительно звучит лучше, чем любой из Realtek’ов. А больше ничего и не надо.
В целом для офисного применения материнская плата Gigabyte GA-A55M-DS2 вполне подходит. Во-первых, она хорошо показала себя в нештатных режимах работы, что косвенно может свидетельствовать о неплохом запасе надежности. Во-вторых, есть все самое необходимое для полноценной работы. А для дома, на мой взгляд, можно подобрать что-то более перспективное, в противном случае придется забыть о таких интерфейсах как USB 3.0, SATA 6 Гбит/с, PCI-e 3.0. К тому же есть смысл дождаться новых решений AMD, выпуск которых для настольного сегмента не за горами.
Что еще можно добавить? Комплект поставки достаточно скуден, пожалуй, основные преимущества этой модели - компактные габариты, невысокая стоимость и качественная элементная база вместе с трехгодовой гарантией. В остальном Gigabyte GA-A55M-DS2 звезд с неба не хватает. Если уж ориентироваться на профессиональное использование, то неплохо было бы добавить побольше устаревающих интерфейсов, например, LPT и FDD, поскольку они до сих пор используются. Хотя и из этого положения можно выйти при помощи USB устройств и специальных адаптеров. Проще говоря, продукт Gigabyte – компактная рабочая лошадка для тех пользователей, которые точно знают, что им нужно от системной платы.
