Обзор и тестирование материнской платы ASUS P8Z77 WS

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Установка напряжений
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Тестирование производительности
• Методика тестирования
• Результаты тестов
• Заключение

Вступление

Если изучить серию материнских плат ASUS Workstation, то становится ясно, что ориентированы они явно не на массового покупателя: об этом говорит принадлежность к верхнему ценовому сегменту, а также отсутствие стремления выделиться внешним видом при помощи систем охлаждения типа «черепов», «пистолетов» или «миниганов». Для рекламы этих плат не привлекаются представители киберспорта, чье лицо можно встретить не только на упаковке продукта, но и на экране настроек BIOS.

В переводе с английского Workstation – рабочая станция. Какие же условия предъявляются к подобному продукту? Логично предположить, что в число требований помимо повышенной надежности и стабильности входит расширенный набор интерфейсов для возможности создания по-настоящему мощного ПК. Как вы уже поняли, в данном материале будет рассмотрена одна из таких моделей - ASUS P8Z77 WS, представительница линейки Workstation для процессорного разъема LGA 1155. Проверим, чего она стоит в деле.

Начнем обзор, как обычно, с упаковки и комплекта поставки.

Упаковка и комплектация

Материнская плата поставляется в картонной коробке средних размеров, по которой не скажешь, что она принадлежит к какому-то особому сегменту дорогих вещей. Как оформление, так и размеры упаковки примерно совпадают с таковыми у протестированной ранее P8Z77-V Pro. На лицевой части размещена надпись с наименованием модели, а также изображения, относящиеся к поддерживаемым технологиям.

Хотя изменения все же есть – с лицевой стороны предусмотрена откидывающаяся «дверца», аналогичная применяемым в коробках, которые используются с платами линейки Sabertooth:

Здесь перечислены и кратко описаны основные фирменные технологии ASUS. Маловероятно, что указанная информация может сильно повлиять на выбор того или иного продукта, но с другой стороны – открывать дверцу и читать всю эту рекламу никто не заставляет.

На обороте приведена фотография материнской платы и перечислены ее основные характеристики.

Что интересно, применяется упаковка вида «коробка в коробке»:

Информация на верхней оболочке полностью совпадает с тем, что нанесена на коробку непосредственно под ней.

При открытии первым делом взгляду предстает комплект поставки, размещенный на отдельном картонном поддоне:

В него входит:

• Заглушка на заднюю панель;
• Восемь кабелей SATA, четыре из которых заявлены как SATA 6 Гбит/с, и еще четыре – как SATA 3 Гбит/с;
• Краткая инструкция по установке платы на нескольких языках, включая русский;
• Подробное руководство пользователя на английском языке;
• Гибкий SLI мост;
• Жесткие мосты 3-way SLI и 4-way SLI;
• Набор переходников Q-Connector;
• Корпусная заглушка с двумя портами USB 2.0 и одним портом IEEE1394;
• Корпусная заглушка с портом COM;
• Переходник питания Molex-SATA;
• Диск с программным обеспечением.

За исключением уже привычного отсутствия CrossFireX мостов придраться к комплекту поставки особенно не за что. Хотя нельзя не заметить нагромождения кучи аксессуаров в сильно ограниченном пространстве коробки, невольно возникают ассоциации с известной «в интернетах» картинкой, где изображен висящий в воздухе ослик, которого перевесила тележка с грузом. Возможно, все же стоило сделать коробку крупнее.

Дизайн и особенности платы

ASUS P8Z77 WS выполнена в размерах форм-фактора ATX (305х244 мм).

Что ж, вот так вот выглядит материнская плата для платформы LGA 1155 стоимостью почти одиннадцать тысяч рублей.

В первую очередь глаз цепляется за систему охлаждения немалых размеров и за не слишком привычную для модельного ряда LGA 1155 конфигурацию слотов расширения. Не остаются без внимания и кнопки включения/перезагрузки системы, индикатор POST-кодов, и наличие разъема дополнительного питания. При этом каких-либо сугубо декоративных элементов не заметно, разве что пластмассовый логотип ASUS чуть ниже центра платы.

По фотографии тыльной стороны платы видно, что для всех радиаторов системы охлаждения применено крепление на подпружиненных винтах. Можно отметить, что используется процессорный разъем производства Lotes: по сравнению с продукцией Foxconn, репутация данной фирмы выше.

Расположение элементов:

Несмотря на наличие индикатора POST-кодов, с материнской платы никуда не делась цепочка диагностических светодиодов, которые поочередно загораются при старте системы. Хотя по сравнению с другими платами ASUS они переименованы: если ранее можно было встретить названия CPU_LED, DRAM_LED, VGA_LED и BOOT_DEVICE_LED, то сейчас присутствуют DIAG_CPU, DIAG_DRAM, DIAG_VGA и DIAG_HDD. Названия другие, но смысл остался прежним.

Под DDR3 память распаяно четыре слота, которые оборудованы защелками только сверху:

Поскольку верхним/первым разъемом расширения является графический PCI-E X16, использование защелок только с одной стороны на сей раз выглядит разумным решением, позволяя сохранить доступ к модулям памяти даже при установленной в верхний PCI-E видеокарте.

Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) МГц. Перечень приведенных режимов не полный, если говорить о процессорах Ivy Bridge, но на деле в настройках предоставляются все доступные процессору множители для частоты работы памяти. Максимальный объем памяти в 32 Гбайта говорит о поддержке платой планок объемом 8 Гбайт.

Для активации режима Dual Channel необходимо устанавливать модули памяти в слоты одинакового цвета, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать слоты синего цвета (2/4).

Традиционно для ASUS левее слотов находится кнопка MemOK!, служащая для устранения возможных проблем совместимости:

Интересно выглядит наличие в этой части платы разъема дополнительного питания. Но предназначается он, разумеется, не для модулей DDR3, а для графических разъемов.

Набор системной логики представлен одной микросхемой - Intel Z77 Express:

Расположен чипсет стандартно, на месте, где раньше на материнских платах устанавливался южный мост. Северного моста давно нет, его функции возложены на процессор, однако один из радиаторов системы охлаждения расположен именно на месте потенциального северного моста, которого у платы быть не должно. Что же там? На деле, микросхемой, расположенной под радиатором, оказался контроллер PLX PEX8747, при помощи которого шестнадцать процессорных линий PCI-Express удваиваются, предоставляя материнской плате возможность оперировать тридцатью двумя линиями между четырьмя графическими портами.

Конфигурация слотов расширения:

Слоты сверху вниз:

• PCI-E 3.0 X16/8;
• Пустое пространство;
• PCI-E 3.0 X8;
• PCI-E 2.0 X1;
• PCI-E 3.0 X16/8;
• PCI-E 2.0 X1;
• PCI-E 3.0 X8.

На материнской плате нашлось место для шести разъемов расширения, расположенных на пространстве для семи слотов, пустое пространство находится под верхним PCI-E X16. С учетом того, что наверняка там будет установлена видеокарта немалых размеров, данное пространство все равно было бы перекрыто.

На четыре графических разъема приходится тридцать две линии PCI-E, их деление производится при помощи микросхем свитчей, которые расположены под первым и под третьим слотом. Это известные по многим другим материнским платам ASMedia ASM1480:

Благодаря данным микросхемам-свитчам предоставляется возможность работы либо с двумя полноскоростными портами по формуле 16+0+16+0, либо с четырьмя равноскоростными портами по формуле 8+8+8+8.

Так как все полноразмерные слоты PCI-Express берут свое начало от процессора, то линий, идущих от набора системной логики Intel Z77, хватает как на пару слотов X1, так и на всю периферическую «обвязку», какие-либо дополнительные свитчи не применяются.

В центре конфигурации слотов расширения красуется пластмассовый миникожух с полупрозрачной надписью ASUS:

Если его снять (открутив с обратной стороны платы пару винтов), то взгляду предстает пара светодиодов:

Они горят одним из трех цветов: зеленым при работе энергосберегающего профиля, синим в штатном режиме работы и красным при разгоне системы. В итоге, получается светящийся логотип ASUS. Пользы от такого решения никакого, но и вреда оно не несет.

В нижней части материнской платы нашлось место для кнопок включения/перезагрузки системы:

При работе с открытым тестовым стендом их наличие – несомненный плюс. Отмечу, что данные кнопки светятся при наличии дежурного напряжения, то есть могут быть индикацией подключенного к плате питания. Отдельного светодиода для этой цели, в отличие от более дешевых материнских плат, не используется.

В правом нижнем углу платы расположен индикатор POST-кодов.

Тут же рядом порт USB 2.0. Достаточно странное решение, по крайней мере, сходу придумать применение внутреннему USB 2.0 порту у меня не получилось.

Недалеко от правого нижнего угла материнской платы расположено восемь портов SATA:

Шесть портов из восьми построены на базе набора системной логики Intel Z77 Express, в том числе два порта относятся к стандарту SATA 6 Гбит/с, четыре - к стандарту SATA 3 Гбит/с. Еще два дополнительных порта SATA 6 Гбит/с (на фото справа) обеспечиваются при помощи Marvell 88SE9128:

Также на материнской плате можно обнаружить контроллер SATA 6 Гбит/с ASMedia ASM1061:

Он отвечает за пару портов eSATA на задней панели.

На ASUS P8Z77 WS в наличии шесть портов USB 3.0, четыре из которых обеспечиваются при помощи Intel Z77, и еще два при помощи дополнительного контроллера ASMedia ASM1042:

В качестве звукового кодека применен Realtek ALC898:

У ASUS P8Z77 WS две сетевые карты, в обоих случаях используются контроллеры Intel WG82574L:

За реализацию поддержки IEEE1394 отвечает контроллер VIA VT6315N:

В качестве Multi-IO используется микросхема Nuvoton NCT6779D:

Как и в случае с P8Z77-V WS, установлена съемная микросхема BIOS, несмотря на наличие поддержки технологии USB BIOS Flashback:

На задней панели ASUS P8Z77 WS расположены:

• Один PS/2 порт для клавиатуры/мыши;
• Один DVI-I;
• Четыре USB 2.0;
• Четыре USB 3.0;
• Два eSATA 6 Гбит/с;
• Одна кнопка USB BIOS Flashback;
• Два LAN;
• Оптический выход S/PDIF;
• Шесть аудио входов/выходов 3.5-мм mini-jack.

Конфигурация портов на задней панели весьма интересна, хотя и скудна в плане видеовыходов, среди которых есть только DVI-I. Благодаря освободившемуся от набора видеовыходов месту в наличии есть две сетевые карты, пара портов eSATA, а также восемь портов USB, четыре из которых поддерживают стандарт USB 3.0. Кстати, на счет USB 3.0 портов – два из четырех «нативные», то есть обеспечиваются набором системной логики (расположены рядом с аудиовыходами) и доступны всегда, еще два обеспечиваются сторонним контроллером ASMedia (напротив eSATA), и доступны только после установки соответствующих драйверов. Интересно, что применен видеовыход не DVI-D, а DVI-I, который более универсален и поддерживает переходники DVI->VGA.

Фотография материнской платы, позволяющая оценить высоту компонентов:

Система охлаждения

Система охлаждения состоит из четырех теплорассеивателей, три из которых соединены тепловой трубкой. Основная конструкция из трех радиаторов и тепловой трубки рассчитана на отвод тепла от преобразователей питания процессора и встроенной в него графики, а также от контроллера PLX PEX8747. Последний радиатор, отдельный, отводит тепло от чипсета Intel Z77.

Размер радиаторов внушает доверие:

Можно отметить конструкцию, состоящую из редких, но толстых ребер, что должно способствовать эффективности при отсутствии стороннего обдува.

В качестве термоинтерфейса для радиаторов преобразователей питания используется термопрокладка средней толщины, а для контроллера PLX PEX8747 применена затвердевшая термопаста, больше похожая на высохшую «жвачку».

Охлаждение, установленное на Intel Z77, весьма скромно:

Просто кусок металла, без какого-либо оребрения. Хотя с учетом низкого тепловыделения чипсета, должно хватить и такого «охладителя».

Термоинтерфейс совпадает с тем, что нанесен на контроллер PLX, все та же загустевшая субстанция, напоминающая собой «жвачку».

Проверка эффективности системы охлаждения была произведена для режима частоты работы процессора, 4890 МГц/1.485 В.

В качестве системы охлаждения ЦП использовался Zalman CNPS10X Performa, однако потоки воздуха (от него к радиаторам системы охлаждения материнской платы) были перекрыты настолько, насколько это было возможно, чтобы симулировать работу системы при отсутствии активного охлаждения системы питания. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера составляла ~22-23 градуса по Цельсию.

По результатам замеров ясно, что температурный режим очень далек от опасных для системы значений даже несмотря на отсутствие обдува радиаторов. Интересно, что даже с тепловой трубкой, соединяющей три радиатора, температура в разных частях конструкции немного различалась. По разнице температур можно судить, что наибольшим тепловыделением отличается контроллер PLX, а не преобразователь питания процессора, ибо напротив контроллера температура радиатора стабильно выше, особенно это заметно в простое.

Система питания

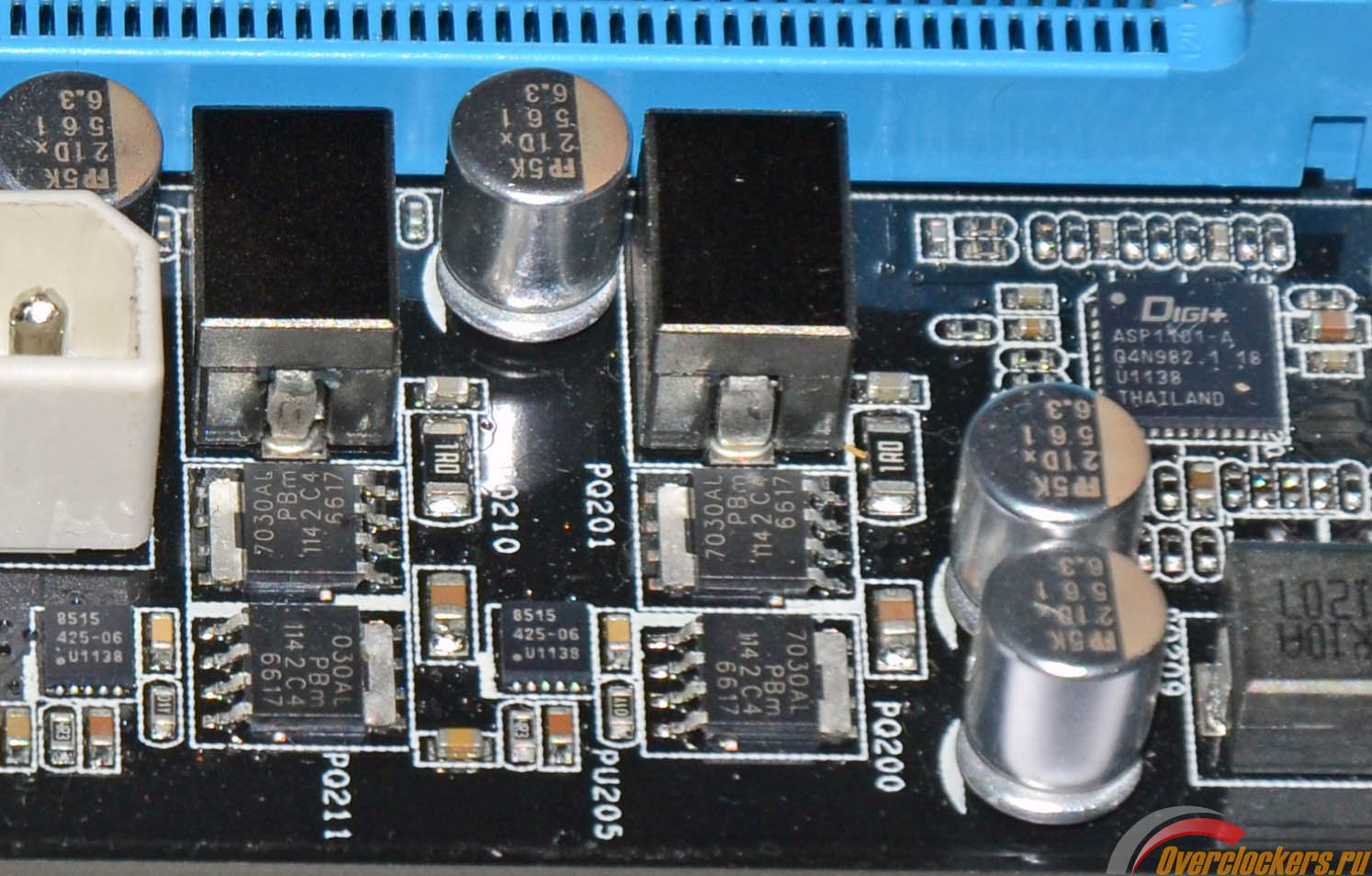

Преобразователь питания процессора выполнен по схеме 16+4+1+1, шестнадцать фаз отведено под питание CPU VCore, четыре - под питание IGPU, и по одной фазе - для питания CPU VTT и VCCSA.

Основной контроллер, отвечающий за питание VCore, промаркирован как ASP1000C-I16, вероятнее всего, это International Rectifier IR3567.

В качестве драйверов/удвоителей фаз установлены микросхемы с маркировкой ASP0A13, скорее всего это IR3598.

Используемые транзисторы - NTMFD4901NF, производства ON Semiconductor, по одному на каждую фазу. Данные транзисторы интересны тем, что сделаны по схеме «2 в 1», то есть один корпус объединяет в себе как верхнее, так и нижнее плечо.

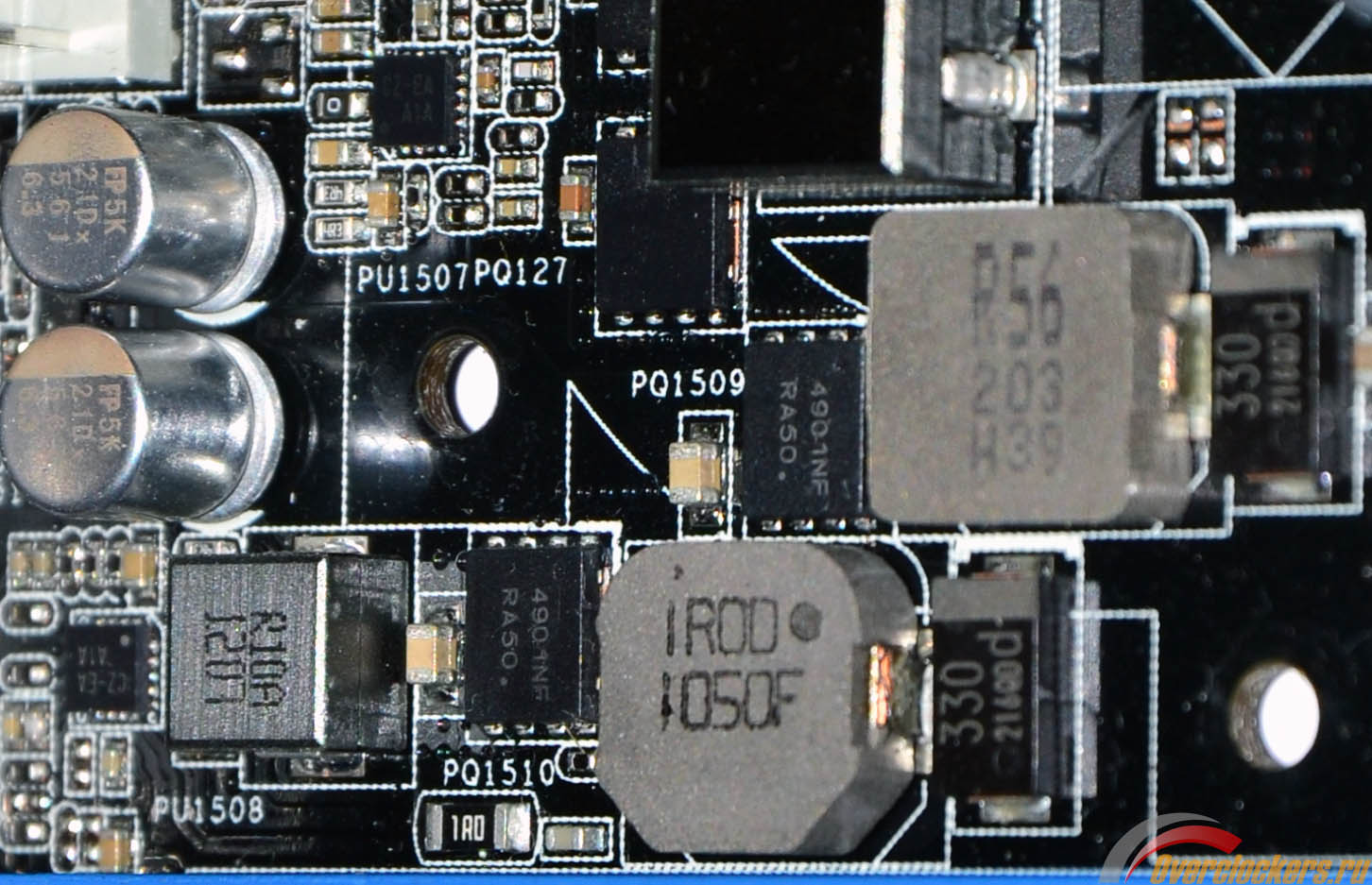

За четыре фазы питания встроенного графического адаптера отвечает контроллер с маркировкой ASP1101-B, скорее всего это Chil CHL8225.

В качестве драйверов используются Chil CHL8510, в качестве транзисторов все те же NTMFD4901NF, по одному на каждую фазу.

Преобразователи питания CPU VTT и VCCSA расположены над верхним графическим слотом:

ШИМ-контроллеры промаркированы как CZ-EA, вероятнее всего, это что-то из ассортимента Richtek. В качестве транзисторов, как и в преобразователях питания процессора/встроенного видеоядра, применяются NTMFD4901NF.

Преобразователь питания памяти двухфазный, и расположен в правом верхнем углу материнской платы:

Используется ШИМ-контроллер с маркировкой ASP1101-A, драйверы Chil CHL8515 и транзисторы NXP PH7030AL.

Технические характеристики

Возможности BIOS Setup

Меню UEFI уже рассматривалось подробно в обзоре ASUS Sabertooth Z77, по сравнению с ним организация подразделов меню и его оформление не различаются. Хотя в меню разгона все же есть одно отличие, которое расположилось в нижней части раздела Ai Tweaker, где находится перечень доступных к изменению напряжений:

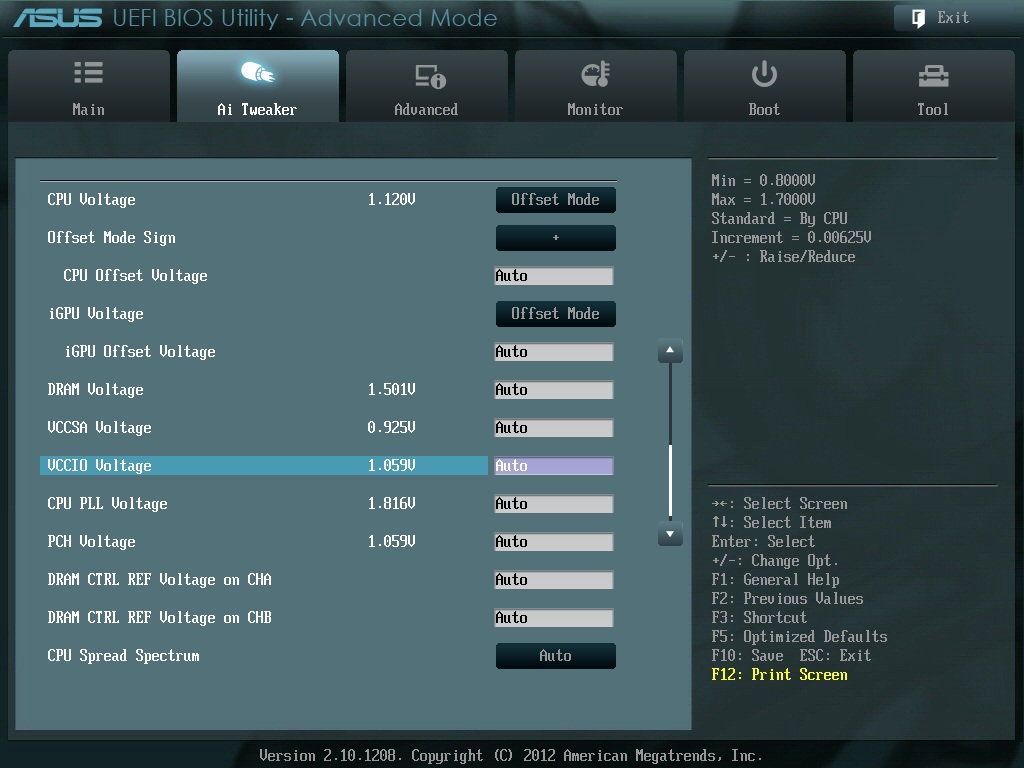

Появилась возможность раздельного задания напряжений VCCIO (CPU VTT) и VCCSA. Собственно, с учетом использования раздельных преобразователей этого стоило ожидать.

Список доступных для изменения напряжений, в порядке их расположения в меню BIOS:

Как видно исходя из таблицы, за исключением возможности управлять напряжением на CPU VTT, перечень настроек и диапазоны доступных значений изменений не претерпели.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления скоростью вращения вентиляторов.

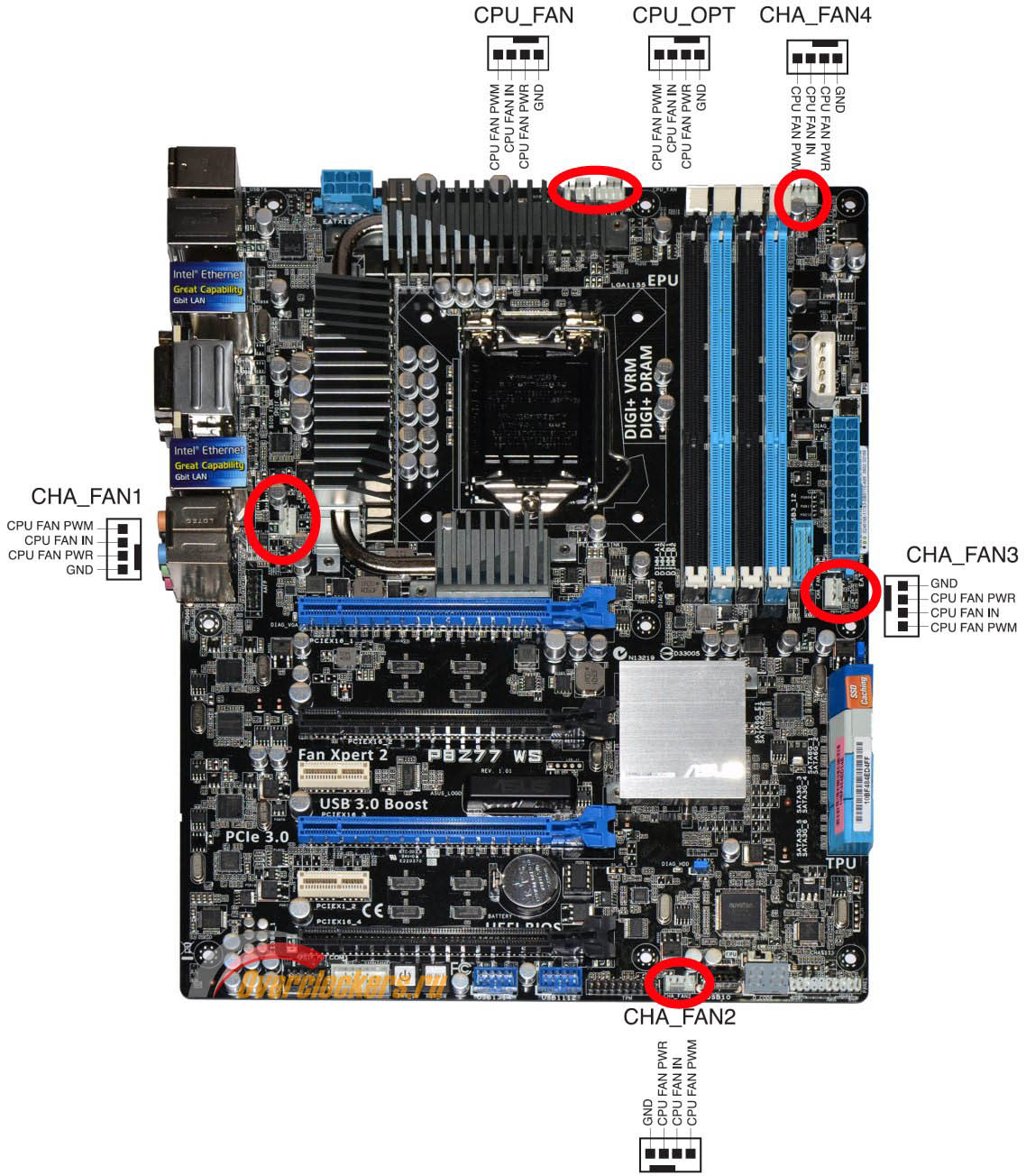

Расположение разъемов для подключения вентиляторов на ASUS P8Z77 WS:

В сумме у платы шесть разъемов для вентиляторов, все шесть 4-pin, то есть должны быть с поддержкой ШИМ-управления оборотов вентиляторов.

Примечательно, что режим регулировки вентиляторами (по напряжению или по ШИМ) задается при помощи джампера CHAFAN_SEL:

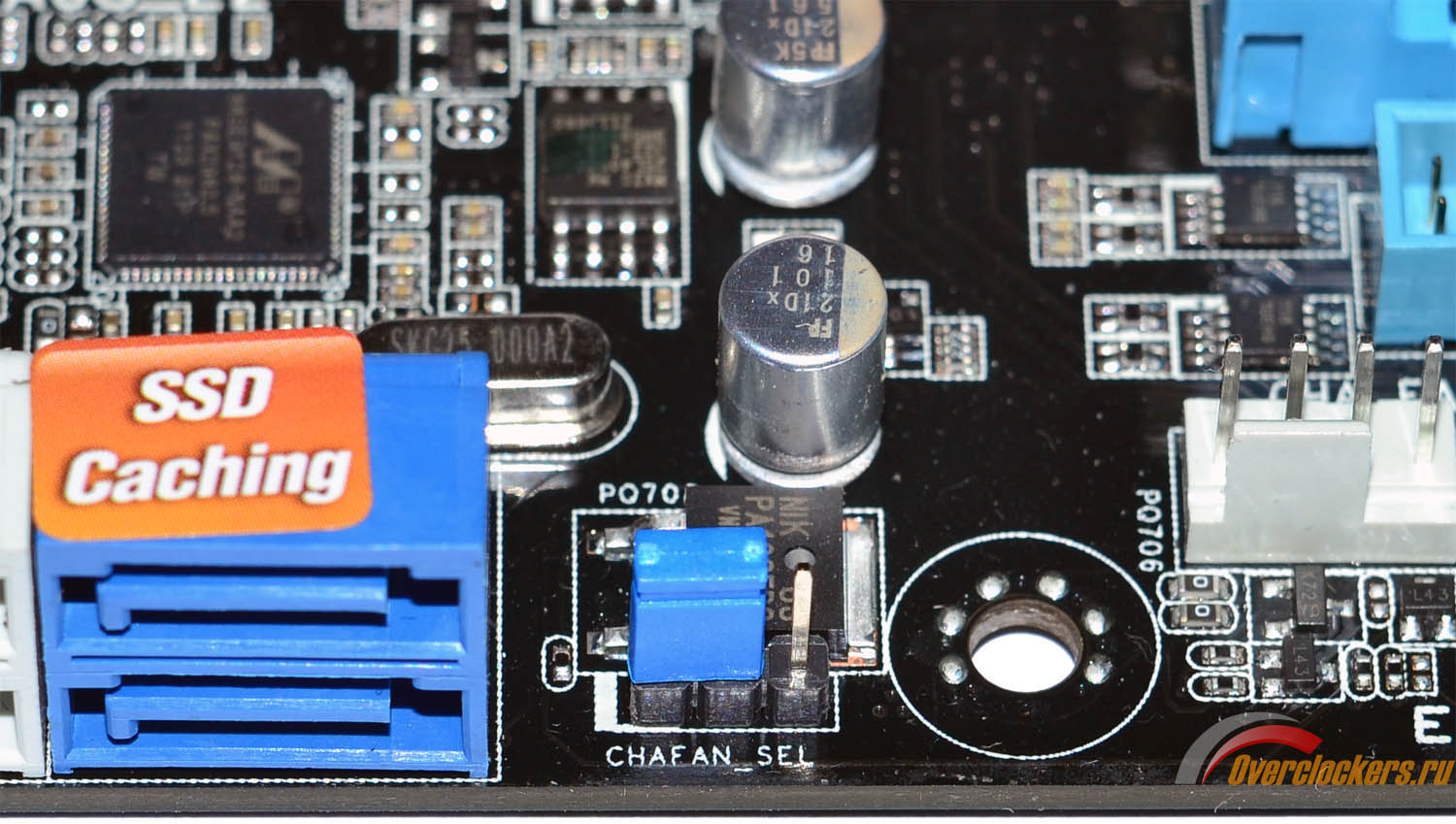

При использовании 4-pin вентиляторов необходимо установить джампер в положение «2-3» (установлено штатно, как на фотографии выше), при использовании 3-pin вентиляторов необходимо выставить джампер в положение «1-2».

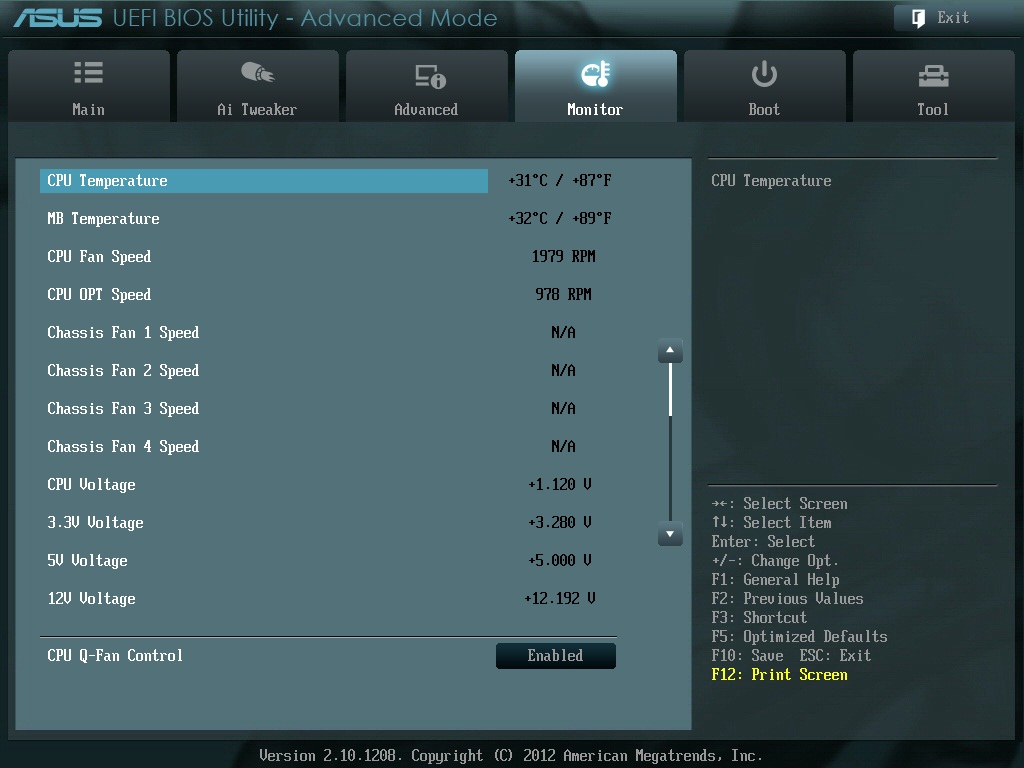

Настройки по управлению содержатся в разделе UEFI Monitor:

Как и в случае с протестированной ранее P8Z77-V Pro, разъемы CPU_FAN и CPU_OPT совмещены, в то время как для разъемов CHA_FAN1-4 доступно раздельное управление.

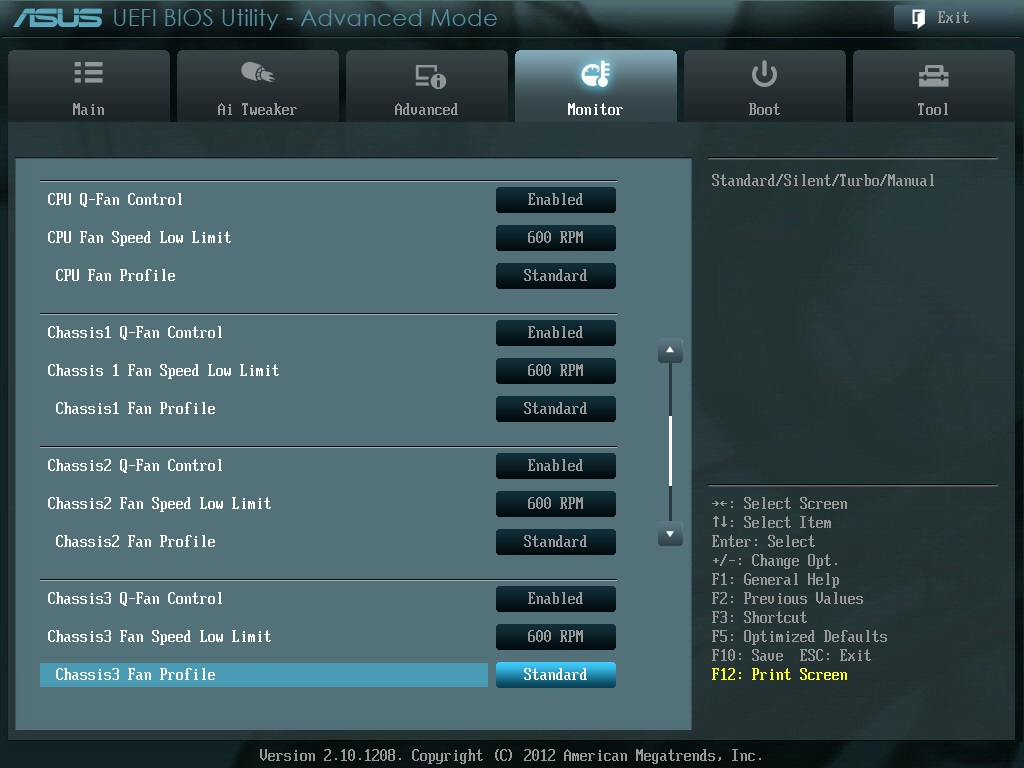

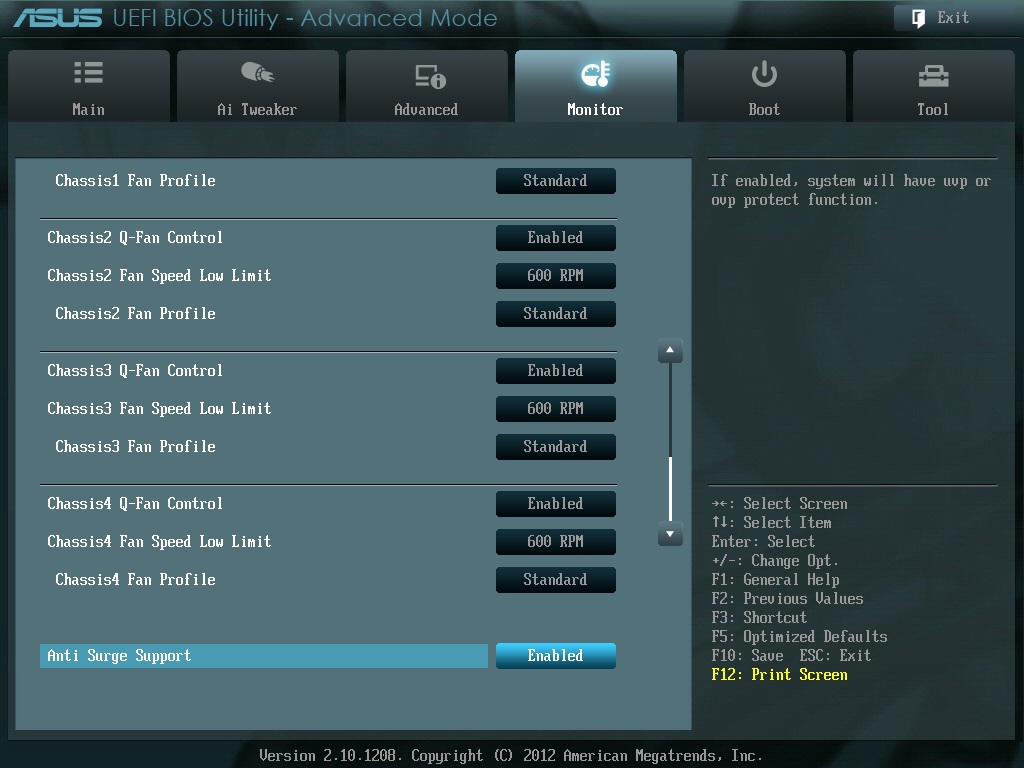

Для автоматической регулировки оборотов вентиляторов присутствуют профили Standard/Silent/Turbo, есть и ручной режим, где раскрываются дополнительные настройки:

Здесь задаются значения минимальной и максимальной скорости вращения вентиляторов, а также температура процессора, при которой они достигаются. В случае с процессорными вентиляторами диапазон доступных значений «Duty Cycle» - от 20 до 100%, диапазон задаваемых температур процессора - от 20 до 75 градусов. В случае с CHA_FAN1-4 диапазон доступных значений «Duty Cycle» - от 60 до 100%, нижняя планка температуры ЦП зафиксирована на 40 градусах, а верхняя по-прежнему регулируется до 75 градусов.

Проверка возможностей регулировки оборотов производилась для моделей Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Поскольку на материнской плате присутствует джампер переключения режимов работы вентиляторов, то работа системы была протестирована с обеими положениями переключателя.

Положение джампера «2-3»:

Положение джампера «1-2»:

Как видно исходя из результатов в таблице, положение «1-2», которое соответствует использованию 3-pin вентиляторов, на деле приводит к полному отсутствию возможности управления скоростью вращения, при этом страдают и 4-pin вентиляторы, которые при таком положении джампера могут регулироваться только в разъемах CPU_FAN/CPU_OPT.

В положении «2-3» поведение материнской платы идентично тому, что показала P8Z77-V Pro, разъемы CPU_FAN/CPU_OPT не умеют управлять скоростью вращения вентиляторов по напряжению и поддерживают только ШИМ-регулировку, разъемы CHA_FAN1-4 обеспечивают управление скоростью вращения как 4-pin, так и 3-pin вентиляторов.

Тестовый стенд

Тестирование ASUS P8Z77 WS проводилось на следующей конфигурации:

• Процессор: Intel Core i7-2600K 3.4 ГГц (100х34);
• Система охлаждения: Zalman CNPS10X Performa (120*120*25, ~2000 об/мин);
• Термоинтерфейс: Arctic Cooling MX-2;
• Оперативная память: Corsair CMX4GX3M2A1600C7, 2*2 Гбайта DDR3-1600 (7-8-7-20, 1.65 В);
• Видеокарта: NVIDIA GeForce GTX 580 1536 Мбайт, 772/1544/1002 МГц;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Вт;
• Корпус: открытый стенд.

Проверка разгона

Установка напряжений

Для успешного разгона не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64. Частота процессора на момент замера – 4 ГГц.

Для начала рассмотрим работу Load-Line Calibration для напряжения питания процессора:

Как и в случае с Sabertooth Z77 и P8Z77-V Pro, режим Load-Line Calibration Auto совпадает с режимом Ultra High. Хотя результаты замеров все же отличаются от протестированных ранее материнских плат, ибо на P8Z77 WS напряжения во всех режимах стабильно ниже. На сей раз даже режим Ultra High, стоящий по умолчанию, приводит к падению напряжения питания под нагрузкой, в то время как у Sabertooth Z77 и P8Z77-V Pro подобный режим работы, наоборот, приводил к росту напряжения питания. Собственно, режим High (50%) приводит уже к солидному падению напряжения, на его фоне Ultra High (75%) можно назвать оптимальным для использования.

Отмечу и более высокую точность показаний программного мониторинга, которому на P8Z77 WS вполне можно доверять.

Работа Load-Line Calibration для напряжения питания встроенного графического ядра:

Ситуация с занижением напряжения проявляется и в случае с напряжением питания встроенной графики. На этот раз разумным может выглядеть использование не только режима High, но и режима Extreme.

Результаты замера вторичных напряжений:

Здесь можно наблюдать завышение выставленных в UEFI значений, при подборе настроек разгона стоит учитывать данный факт, особенно это касается напряжения питания чипсета. Исключением является напряжение питания памяти, которое практически совпадает с выставленным.

Разгон по BCLK

Результат, достигнутый на ASUS P8Z77 WS, составил 105 МГц, что в целом находится недалеко от уровня протестированных ранее материнских плат LGA 1155.

При значении 105.1 МГц материнская плата стартует, но уже не способна загрузить Windows. При значениях 105.2 МГц и выше плата не проходит POST, после чего сбрасывает настройки в штатные значения после первой же неудачной попытки старта.

Разгон оперативной памяти

ASUS P8Z77 WS без проблем заработала с множителем памяти x21.33, причем, как и в случае с протестированными ранее Sabertooth Z77 и P8Z77-V Pro, осилила данный режим работы при установке CL7, с чем у многих системных плат в паре со стендовым процессором и комплектом памяти часто возникают проблемы.

Установка множителя частоты памяти x21.33 не сказалась на максимально стабильном значении базовой частоты, в итоге материнской плате покорилась частота работы памяти 2240 МГц.

Разгон процессора

С большинством нормальных материнских плат частотный потенциал стендового i7-2600K упирается в возможности воздушного охлаждения (Zalman CNPS10X Performa) и находится приблизительно у отметки в 4829-4830 МГц. В случае с ASUS P8Z77 WS уже при первых «пристрелках» стало понятно, что разогнать процессор до тех же частот можно при заметно более низком напряжении питания процессора, что отразилось и на температурном режиме. К примеру, «стандартные» ~4830 МГц стали стабильными при напряжении питания ЦП ~1.455 В (по мультиметру), что в итоге дало максимальную температуру ядер в 84 градуса:

«Подгоняя» разгон процессора под отметку температуры в 90 градусов, удалось достичь частоты работы 4890 МГц, что среди протестированных в рамках воздушного охлаждения материнских плат является лучшим результатом.

Установлено напряжение питания процессора 1.495 В и режим Load-Line Calibration Ultra High (75%), по результатам замеров вышло 1.488 В в простое и 1.485 В под нагрузкой. Показания программного мониторинга в простое/под нагрузкой – 1.488 В.

Тестирование производительности

В данном разделе статьи можно ознакомиться с результатами тестирования производительности ASUS P8Z77 WS. В качестве конкурентов выступят рассмотренные ранее ASUS P8Z77-V Pro, Gigabyte GA-Z77X-UD3H, ASUS Sabertooth Z77, Gigabyte GA-Z77X-UD5H, ASRock Z68 Extreme3 Gen3, Biostar TP67XE, ASUS P8Z68-V LX, Gigabyte GA-Z68AP-D3, ASRock Z68 Pro3 Gen3 и ASRock Z77 Pro4. Тестирование произведено как на одинаковых настройках частот процессора/памяти, так и в режиме максимального разгона для каждой из материнских плат.

В дальнейшем, при тестировании других материнских плат LGA 1155 набранная статистика будет пополняться.

Методика тестирования

Для теста производительности использовались следующие приложения и настройки:

• LinX 0.6.4, объем задачи 18265 (2560 Мбайт памяти). Итоговый результат – лучший по итогам десятиминутного теста.
• Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший по итогам пяти замеров.
• wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший по итогам пяти замеров для 32М и по итогам трех замеров для 1024М.
• Fritz Chess Benchmark v.4.2, итоговый результат – лучший по итогам пяти замеров.
• Maxon Cinebench R10 x64, тест xCPU, итоговый результат – лучший по итогам пяти замеров.
• Maxon Cinebench 11.5 x64, итоговый результат – лучший по итогам пяти замеров.
• POV-Ray v3.7 RC3, Benchmark All CPU’s, итоговый результат – лучший по итогам трех замеров.
• TOC F@H Bench v.0.4.8.1, тест: Dgromacs 2, итоговый результат – лучший по итогам трех замеров.
• WinRar X64 4.0, встроенный тест, итоговый результат – лучший по итогам пяти замеров.
• 7-Zip 9.20, встроенный тест, итоговый результат – лучший по итогам пяти замеров.
• Adobe Photoshop CS5, применение фильтра Surface Blur к .bmp файлу с разрешением 12000*9000 и размером в 308 Мбайт, итоговый результат – лучший по итогам трех замеров.
• MeGUI 0.3.5, режим x264 AVCHD (DVD5/9). Modes: Automated 2pass, bitrate 2000, Presets: Slow. Исходный файл – записанный утилитой FRAPS тридцатисекундный .avi ролик, 1920x1080, 901 кадр/1.3 Гбайта. За итоговый результат принято время, затраченное на Queue Analysis Pass и перекодирование ролика. Взят лучший результат по итогам трех замеров.
• dBpoweramp Music Converter 14, сравнение производительности в двух режимах, Wave-mp3 (lame), VBR, 240 Кбит/с, Encoding: Slow (High Quality) и Wave-flac, compression level 8. Тестирование производилось на двадцати двух wave файлах общим объемом 1.59 Гбайт, итоговый результат – лучший по итогам пяти замеров.

В качестве режима для сравнения производительности на равных частотах использовались следующие настройки:

• Частота работы процессора: 4 ГГц (100х40);
• Частота работы памяти: 1600 МГц;
• Тайминги памяти: 7-8-7-20 (tCL-tRCD-tRP-tRAS), Command Rate 1T.

Вторым режимом являются настройки максимального стабильного разгона для каждой из материнских плат.

Для ASUS P8Z77 WS это:

• Частота работы процессора: 4890 МГц (99.8x49);
• Частота работы памяти: 2129 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для ASUS P8Z77-V PRO это:

• Частота работы процессора: 4835 МГц (100.73x48);
• Частота работы памяти: 2149 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для Gigabyte GA-Z77X-UD3H это:

• Частота работы процессора: 4833 МГц (100.69x48);
• Частота работы памяти: 2148 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASUS Sabertooth Z77 это:

• Частота работы процессора: 4828 МГц (100.59x48);
• Частота работы памяти: 2146 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для Gigabyte GA-Z77X-UD5H это:

• Частота работы процессора: 4830 МГц (100.62x48);
• Частота работы памяти: 2147 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASRock Z68 Extreme3 Gen3 это:

• Частота работы процессора: 4829 МГц (100.6x48);
• Частота работы памяти: 2146 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для Biostar TP67XE это:

• Частота работы процессора: 4802 МГц (104.4x46);
• Частота работы памяти: 1948 МГц;
• Тайминги памяти: 6-9-6-24, Command Rate 1T.

Для ASUS P8Z68-V LX это:

• Частота работы процессора: 4825 МГц (100.5x48);
• Частота работы памяти: 1877 МГц;
• Тайминги памяти: 7-9-7-25 1T.

Для Gigabyte Z68AP-D3 это:

• Частота работы процессора: 4500 МГц (100x45);
• Частота работы памяти: 2133 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для ASRock Z68 Pro3 Gen3 это:

• Частота работы процессора: 4600 МГц (100x46);
• Частота работы памяти: 1867 МГц;
• Тайминги памяти: 6-9-6-25 1T.

Для ASRock Z77 Pro4 это:

• Частота работы процессора: 4200 МГц (100x42);
• Частота работы памяти: 2133 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Результаты тестов

Сравнение на равных частотах

Производительность ASUS P8Z77 WS находится на высоком уровне, в среднем даже лучше, чем у всех протестированных ранее материнских плат, хотя разница в результатах небольшая. Отдельно отмечу, что P8Z77 WS – вторая системная плата (после ASRock Z68 Pro3 Gen3), которая по каким-то причинам «выстреливает» в wPrime 32M.

Сравнение в режиме максимального разгона

С учетом более высоких результатов разгона, уровень производительности был предсказуем. Ожидания оправдались, почти во всех приложениях лидирует именно P8Z77 WS.

Заключение

К материнской плате ASUS P8Z77 WS придраться сложно. Она не разукрашена всеми цветами радуги, и не изобилует внешними изысками в ущерб эффективности работы. При этом в наличии индикатор POST-кодов, кнопки включения/перезагрузки системы, конфигурация разъемов расширения с четырьмя графическими портами и возможность работы слотов PCI-e по формуле 8+8+8+8.

Приятным бонусом можно назвать и результаты разгона, ведь они выше, чем у немалого количества протестированных ранее плат. Как по мне – примерно так должна была выглядеть Sabertooth Z77, и в той ценовой категории материнская плата была бы весьма и весьма востребованной. Что касается текущей цены P8Z77 WS (~10600-10700 рублей), то за эти деньги можно найти много плат LGA 2011, и выбор платформы LGA 1155 с таким бюджетом не выглядит разумным.

Плюсы:

• Съемная микросхема BIOS, поддержка технологии USB BIOS Flashback;
• Четыре порта PCI-E X16, поддержка SLI/CrossFireX конфигураций по формуле 8+8+8+8;
• Наличие индикатора POST-кодов и кнопок включения/перезагрузки системы;
• Наличие интерфейсов eSATA и IEEE1394;
• Мощный преобразователь питания процессора;
• Качественно реализованная система охлаждения;
• Наличие гибких режимов Load-Line Calibration для напряжения питания процессора;
• Хорошие разгонные возможности.

• Высокая цена.

Выражаем благодарность:

• Компании ASUS и лично Захарову Владу за предоставленную на тест материнскую плату ASUS P8Z77 WS.
