За последнее время компания AMD сильно расширила свой ассортимент графических решений. В качестве примера можно взять шестую серию видеокарт, где потребителю предоставляется полная свобода выбора - от самой простой Radeon HD 6450 до двухголового монстра HD 6990. Но порой, с учетом разного исполнения и комплекта поставки, графические ускорители из соседских линеек пересекаются в цене. Покупателю зачастую сложно сориентироваться и понять, что в итоге выгоднее приобрести. К тому же иногда производитель идет на хитрость и переименовывает свои же собственные продукты, просто меняя индекс.
Самый известный пример такого рода - графическое ядро NVIDIA G92. Можно привести перечень видеокарт, основанных на нем: 8800 GT, 8800 GTS, 9800 GT, 9800 GTX, 9800 GTX +, а позднее, после смены индексов - GT 250. Подобный трюк проделала и AMD со своим GPU под кодовым именем Juniper в модификациях XT и PRO. Иными словами, видеокарты Radeon HD 5750 и 5770 просто сменили индекс на 6750 и 6770, потеряв при этом не только в стоимости, но и в рыночном позиционировании. Их нишу заняли модели серии 68xx.
Главным героем данного материала станет графический ускоритель HIS Radeon HD 6750. Компанию ему составят видеокарты соседних линеек, а именно HD 6570, HD 6670 и HD 6850. С точки зрения обычного покупателя, в первом случае налицо простая перестановка цифр, но во что она может вылиться в итоге? Во втором – немного уменьшенный индекс, а в третьем - увеличенный всего на «сотню», что, на первый взгляд, тоже пустяк. Что касается цен, то здесь Radeon HD 6750 соблюдает «золотую середину» по сравнению с остальными участниками. На этом фоне интересно будет проверить, что собой представляет продукт HIS.
HIS Radeon HD 6750
Коробка скромных размеров, белого цвета.
Поклонникам продукции HIS изображение меча, протыкающего упаковку, наверное уже набило оскомину. В левом верхнем углу виден логотип производителя, а внизу четыре вставки с перечислением поддерживаемых технологий.
Обратная сторона выдержана в том же цветовом стиле, разве что место Эскалибура заняла различная информация.
Сверху - все тот же логотип производителя. Чуть ниже идет упоминание о поддержке технологии AMD Eyefinity и возможности одновременного подключении трех мониторов. Почти в самом низу разместились восемь стилизованных окружностей, под которыми приводится их расшифровка в виде поддерживаемых интерфейсов. Еще ниже следует большой перечень наград от различных медиа-изданий.
Эта коробка является упаковкой, под которой скрывается еще один картонный контейнер голубого цвета. Открыв его, можно видеть следующую картину.
В прозрачном пластиковом лотке лежит карта и аксессуары, а под ним находятся информационные носители. Для обеспечения дополнительной безопасности при транспортировке используются компоненты из вспененного полиэтилена.
В комплекте с HIS Radeon HD 6750 поставляются:
Скромно, но есть все самое необходимое
MSI R6570
Коробка еще меньших, чем у HIS, размеров и почти в той же цветовой гамме. На лицевой стороне синим выделяется левый верхний угол, на котором красуется логотип производителя.
Далее идет вставка со звездолетом и надписью «Afterburner» по имени «родной» утилиты. Справа по центру черным цветом и крупными буквами значится наименование модели. Выше расположены различные значки и логотипы. На обратной стороне стилистика фона сохраняется.
Вверху можно увидеть полную модель видеоадаптера. Справа в два столбца на множестве языков приведены краткие характеристики продукта. Более подробное описание на английском есть в левой колонке, под которой значатся минимальные системные требования. Не обошлось и без маркетинговых вставок с полосками графиков, выделяющих преимущество продукции MSI. Сверху по центру есть окошко с описанием функций утилиты MSI Afterburner.
Открываем коробку и видим ложе из вспененного полиэтилена, в котором покоится карта в антистатическом пакете. Из дополнительных аксессуаров здесь только две планки для slim-корпуса, поскольку MSI R6570 является низкопрофильной.
А среди информационных носителей, которые находятся под защитной упаковкой, можно найти следущее:
Кому-то может показаться, что этого мало, но на самом деле на карте есть практически все интерфейсы, за исключением только Display Port, а в дополнительном питании она не нуждается, поэтому нет и смысла в различных переходниках.
ASUS EAX6670 DC
Коробка небольших габаритов, все с тем же всадником на фоне то ли адского пейзажа, то ли постапокалиптической земли.
Ближе к левому краю по центру есть вставка, извещающая покупателя о том, что данная модель поставляется с пассивной системой охлаждения. На полное отсутствие шума намекает и надпись «0 dB». А еще из упаковки можно узнать про применение технологии Direct CU. Что же с обратной стороны?
По-прежнему мрачно, но зато информативнее. По центру - три вставки с описаниями ключевых технологических достижений и интерфейсов. Выше в оранжевой полоске на различных языках кратко описаны основные возможности продукта. Настал момент заглянуть внутрь.
Внутри красочного глянцевого кожуха – обертки скрывается невзрачная белая картонная коробка, внутри которой можно обнаружить лоток с уложенной в него картой в антистатическом пакете. Под этой конструкцией можно найти диск и буклет.
Вот и весь комплект, но справедливости ради отмечу, что на карте есть практически все основные интерфейсы и дополнительное питание ей не требуется.
MSI R6850 OC
Дизайн упаковки очень схож с младшим братом в лице MSI R6570, однако коробка значительно больше. И естественно на ней другое наименование модели.
С обратной стороны тоже есть определенные сходства, поэтому дополнительно описывать ничего не нужно. А вот внутри произошли небольшие изменения.
Да, карта по-прежнему неподвижно зафиксирована в специальной выемке из вспененного полиэтилена и находится в антистатическом пакете. Однако под этой конструкцией есть картонный кожух, в котором находятся аксессуары. Сверху все закрывается прозрачной пластиковой крышкой.
Среди аксессуаров можно обнаружить следующее:
А информационные носители представлены теми же, что и у MSI R6570, а именно
Словом, опять все самое необходимое
HIS Radeon HD 6750
По нынешним меркам плата небольшая, выполнена на текстолите синего цвета.
В глаза бросается огромный кулер и два разъема для CrossFire сверху. С обратной стороны все просто и лаконично.
Система охлаждения держится на четырех подпружиненных винтах, чего с учетом её веса вполне достаточно для прижима.
Под ней спрятан графический процессор AMD Radeon 6750 под кодовым именем Juniper.
Память типа GDDR5 представлена микросхемами компании Hynix с маркировкой H5GQ2H24MFR T2C в количестве четырех штук на лицевой стороне, что в сумме обеспечивает объем в 1 Гбайт.
Три фазы питания сделаны полукустарным образом.
Качество пайки и ровность расположения элементов соответствуют «производству на коленке». Возможно, это только сэмпл и серийные образцы будут выглядеть иначе, но неприятный осадок остается. Налицо явное удешевление компонент и упрощение силовой обвязки. В качестве управляющего питанием используется двухфазный ШИМ-контроллер UPI Semi uP6201BQ.
Среди интерфейсов есть все самые необходимые:
Кроме этого для использования видеоадаптера необходимо подключить дополнительный шестиштырьковый разъем питания PCI-e. Соответствующий переходник на два обычных MOLEX прилагается в комплекте.
MSI R6570
Как уже отмечалось ранее, перед нами низкопрофильный видеоадаптер. Данный размер хорошо подходит для использования в корпусах Slim-типа и некоторых неттопах. Она изготовлена на текстолите коричневого цвета.
На разъемах можно увидеть заглушки из прозрачно-голубого пластика. С обратной стороны видно четыре винта крепления системы охлаждения.
Несмотря на ее компактность в высоту и скромный вес, она занимает два слота. На обратной стороне можно обнаружить четыре микросхемы памяти. Есть они и на лицевой поверхности.
Скрывает эту картину кулер, а после его снятия стал доступен видеопроцессор AMD Radeon 6570 под кодовым именем Turks.
Кристалл не такой уж маленький, наверное и аппетит у него неплохой. На деле все не так, и его энергопотребление достаточно скромное. Плата даже не оборудована дополнительным разъемом питания. Об этом косвенно свидетельствуют и силовые элементы. Две фазы представлены двумя контроллерами UPI Semi uP6101.
Один из них расположен с обратной стороны рядом с микросхемами памяти. С лицевой стороны можно увидеть пару транзисторов, катушку и два твердотельных конденсатора. Еще один находится ближе к разъемам видеовыводов.
Рядом с ним распаяны катушка, транзисторы и конденсаторы.
Набортная память типа DDR3 представлена восемью микросхемами с маркировкой AMD 23EY2387MC11.
На задней панели можно обнаружить следующие видеовыходы
Разумеется, никто не отменял технологию Eyefinity и возможность подключить сразу три монитора.
ASUS EAX6670 DC
Карта относительно компактная и сравнима по размерам с HIS Radeon HD 6750. Элементы распаяны на текстолите красного цвета. Качество изготовления очень высокое. Все компоненты расположены ровно, а пайка чистая и аккуратная. Бросается в глаза огромный радиатор системы охлаждения.
Она так же, как и на остальных картах, крепится при помощи четырех подпружиненных винтов. Однако на этот раз такого крепления явно мало.
Посмотрим теперь на плату со снятой системой охлаждения.
Довольно пустынно. Графический процессор AMD Radeon 6670 практически ничего не окружает.
Силовые элементы собраны в две группы. Одна размещается левее в верхней части и предназначена для питания GPU.
С лицевой части можно видеть транзисторы, катушки и конденсаторы, а с обратной стороны в этом месте распаян ШИМ-контроллер UPI Semi uP6223.
Другая группа расположена в верхнем правом углу.
Вопреки спецификациям AMD, на карте ASUS EAX6670 DC используется память типа DDR3, распаянная восемью микросхемами с обеих сторон, вместо положенной GDDR5. Представлена она «чипами» производства Hynix с маркировкой H5TQ1G63DFR.
На задней панели находятся все те же три разъема:
Кроме этого видны прорези для выхода теплого воздуха за пределы системного блока.
MSI R6850 OC
Эта карта уже заметно отличается от остальных по габаритам и при детальном изучении стоит на ступеньку выше остальных по силовому оснащению. Не будем забегать вперед, а лишь отметим, что перед нами практически эталонный дизайн AMD Radeon 6850 на текстолите коричневого цвета.
Система охлаждения отличается от референсной и так же, как у остальных участников, крепится с обратной стороны четырьмя подпружиненными винтами.
В данном случае крепление вполне адекватное, поскольку она легкая. Вот так выглядит лицевая часть со снятым кулером.
Кристалл видеопроцессора существенно крупнее, чем у других участников тестирования.
В отличие от остальных он защищен металлической рамкой по периметру.
Это уже второй тип эталонного дизайна, где силовая часть перенесена ближе к разъемам видеовыхода. Можно снова встретить знакомый набор компонентов – это ШИМ-контроллер CHiL CHL8214 и мосфетные сборки типа DrMOS TI 59901M.
Правда, и здесь не обошлось без экономии, одну фазу все-таки не распаяли. В правой части есть еще один ШИМ-контроллер, представленный микросхемой UPI Semi uP6122, и с частью нераспаянных элементов.
Память представлена микросхемами типа GDDR5, распаянными в количестве восемь штук на лицевой части. Они произведены компанией Elpida с маркировкой W1032BABG.
На задней панели расположены следующие разъемы:
Все они закрыты специальными заглушками.
Не забыто и дополнительное питание карты, обеспечиваемое посредством шестиконтактного разъема.
HIS Radeon HD6750
С виду ее система охлаждения - довольно громоздкое устройство, однако это не так: она простая и компактная.
Большой и тихий вентилятор обдувает монолитный алюминиевый радиатор.
Как можно видеть, основание не медное и обработано очень посредственно. Следы от фрезы видно невооруженным глазом и ощущаются тактильно. К тому же опять произошел казус с термоинтерфейсом.
Его снова намазали толстым слоем. Но винить кого-либо сложно, скорее всего, этот образец уже побывал на тестировании и предыдущий испытатель не пожалел термопасты. Помня о прошлом неудачном опыте с HIS Radeon 6950, я сразу его заменил.
Как уже отмечалось выше, крепление осуществляется при помощи четырех подпружиненных винтов, но этого достаточно для столь легкого радиатора.
MSI R6570

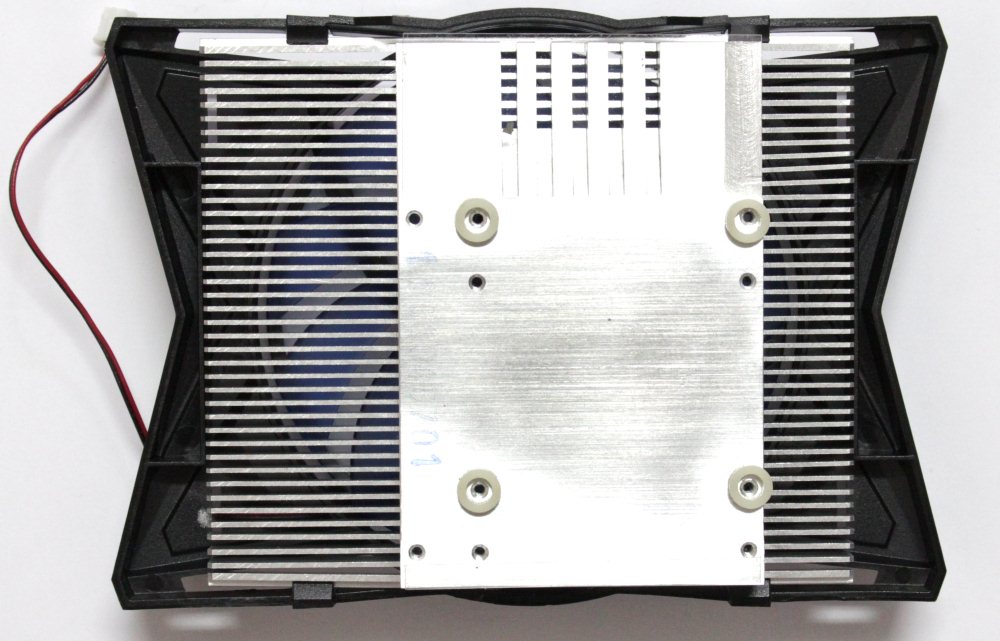

Здесь тоже используется относительно простое устройство отвода тепла. Его основанием служит алюминиевый радиатор.
К нему, с помощью небольших винтов, крепятся кожух и два вентилятора.
Они изготовлены компанией Power Logic, а маркировку и характеристики вы можете видеть на картинке.
В качестве термоинтерфейса используется твердое серое вещество.
Толщина его не очень большая, поэтому замена навряд ли повлияет на температурный режим..
Крепится конструкция четырьмя подпружиненными винтами с обратной стороны карты. Этого крепления достаточно потому, что кулер легкий и остается практически неподвижным после установки.
ASUS EAX6670 DC
Вот пошли «холодильники» и посерьезнее. Одни только размеры вызывают уважение, да и вес весьма внушительный. Наверное так и должно быть, ведь карта должна работать в пассивном режиме без специального обдува.
Монолитный радиатор пронизывают две тепловые трубки. Они проходят по центру в месте контакта с графическим процессором и расходятся на края.
Для этого по центру проделано две канавки, а остатки выпуклых частей сточены до уровня основания. Технология Direct CU в действии.
Видеопроцессор контактирует непосредственно с тепловыми трубками. Это по идее должно быть эффективно, если бы не одно «но».
Присмотревшись к фотографиям, можно увидеть, что кристалл касается лишь части этих трубок, причем между ними есть место, где он вообще лишен какого-либо контакта с основанием радиатора. В этом случае налицо меньшая по сравнению с GPU площадь контакта, поэтому охлаждение может быть неэффективным, и замена термоинтерфейса может улучшить ситуацию. Паста заполнит все пустоты и позволит эффективнее отводить тепло. Здесь в качестве термоинтерфейса используется твердое серое вещество.
Крепление осуществляется при помощи четырех подпружиненных винтов сзади, но в данном случае радиатор тяжелый, а тепловые трубки не создают ровной поверхности, поэтому разбирать систему охлаждения нужно аккуратно, чтобы не повредить кристалл. Улучшить прижим можно, подложив шайбы с обратной стороны, но в таком случае главное - не переборщить с их толщиной.
MSI R6850 OC
Эта система охлаждения кардинально отличается от референсной, но в лучшую ли сторону? На мой взгляд - нет, скорее в сторону упрощения при схожей производительности. Не секрет, что большой и тяжелый радиатор, особенно с большим количеством меди не может стоить дешево по определению. Вот и здесь разработчик немного схитрил.
Радиатор набран алюминиевыми ребрами, которые насажены на приклеенные к основанию две тепловые трубки. В подошве теплосъемника для этого проделаны две канавки, а излишние выпуклости также сточены заподлицо с ним.
Графический процессор контактирует как с тепловыми трубками, так и с алюминиевым основанием.
В качестве термоинтерфейса используется тонкий слой термопасты. Пластиковый кожух крепится к основанию при помощи четырех саморезов.
А уже к нему прикручивается вентилятор.
В итоге конструкция получилась легкой и эффективной, но не очень тихой. К тому же кожух сделан так, что не весь теплый воздух выходит наружу, а лишь какая-то небольшая часть.
Тестирование графических ускорителей проводилось в составе следующей конфигурации:
Все «железо» устанавливалось в корпус Cooler Master Centurion 590 с открытой боковой крышкой. Дополнительные вентиляторы были отключены.
HIS Radeon HD 6750
К сожалению, здесь похвастать нечем. Незамедлительно после повышения частоты в утилите MSI Afterburner карта приказала долго жить. Первый подобный случай в моей практике, но, скорее всего, просто попался бракованный ускоритель.
Проблемы начали возникать еще при подключении второго экрана, после чего на основном мониторе появлялась рябь. Поэтому я все же склоняюсь к версии неудачного экземпляра.
MSI R6570
В этот раз фортуна повернулась ко мне лицом, и без лишних телодвижений удалось поднять частоты до 850 МГц по видеоядру и 2000 МГц по памяти.
Полученные частоты даже несколько выше штатных ASUS EAX6670 DC, поэтому результат очень неплохой.
ASUS EAX6670 DC
Разгон пассивной видеокарты - не очень хорошее мероприятие. Но все же я попробовал это сделать просто ради эксперимента. Однако на практике такое чревато повышением температуры и, как следствие, нестабильностью работы или выходу карты из строя.
Без лишних усилий видеоадаптер удалось разогнать до 950 МГц по GPU и 2000 МГц по памяти.
Очень хорошие результаты для карты с пассивной системой охлаждения, значит, есть запас стабильной работы для штатного режима. При этом стоит учесть два момента: корпус был открыт, а термоинтерфейс заменен.
MSI R6850 OC
Карта уже изначально разогнана производителем, но что мешает еще немного повысить частоты? Сразу отмечу, что повышение напряжения никак не отразилось на результатах. В итоге удалось достигнуть частоты в 950 МГц по видеоядру и 4600 МГц по памяти.
Результат неплох, но далеко не рекорден. Не стоит забывать о том, что подсистема питания немного упрощена, да и система охлаждения не самая продвинутая.
Теперь посмотрим на температурный режим всех участников.
Температура, °CДалее произведем замеры шума и взглянем на цифры. Для этих целей использовался прибор Becool BC-8922. Все вентиляторы в системе были остановлены, включая процессорный и оба в блоке питания. Прибор лежал неподвижно на твердой поверхности вблизи карты ~ 1 см.
Уровень шумаТесты подтверждают то, что MSI R6850 OC является самой громкой, но она же «лидирует» и по количеству выделяемого тепла. При этом ее температурные показатели находятся в норме.
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Настройки теста:
Прямо говоря, неутешительные выводы. Во-первых, попался неудачный экземпляр видеокарты HIS Radeon HD 6750. Во-вторых, ASUS EAX6670 DC не соответствует спецификациям вендора, в ней используется более медленная память типа DDR3, что фактически уравнивает ее с AMD Radeon HD 6570, и столь высокий индекс поставлен незаслуженно. В-третьих, сам графический процессор AMD Radeon HD 6750 является просто переименованным AMD Radeon HD 5750.
Одним из немаловажных факторов при выборе станет гарантия на представленные устройства. У двух производителей (ASUS и MSI) ее срок увеличен до трех лет. А вот HIS предлагает только один год. Это косвенно отражает надежность устройств. Иными словами, разработчик гарантирует, что в штатном режиме продукт проработает весь свой гарантийный период.
«Лучом света в темном царстве» стала продукция компании MSI. По итогам тестирования в лидеры ожидаемо вышла видеокарта MSI R6850 OC, которая продается в рознице по цене около 4500 рублей. Если же вы ограничены в средствах и ищете недорогой адаптер для медиацентра с возможностью подключить три монитора, то стоит обратить внимание на MSI R6570.
Что касается производительности HIS Radeon HD 6750, то она находится практически посередине относительно AMD Radeon HD 6570 и AMD Radeon HD 6850. Да и ASUS EAX6670 DC по этому параметру мало отличается от MSI R6570. Дело даже не в памяти, а в полной идентичности GPU AMD Radeon HD 6570 и AMD Radeon HD 6670, различающихся только частотой в 250 МГц, которую можно компенсировать разгоном. Поэтому столь высокий индекс получен явно незаслуженно, ибо не дает такого колоссального увеличения производительности.
Остается надеяться, что в новой линейке AMD 7xxx индексы будут больше соответствовать действительности и не станут вводит потенциальных покупателей в заблуждение.
