Мой предыдущий материал, посвященный мировой премьере нового ускорителя NVIDIA - GeForce GTX 560 Ti, заканчивался рекомендацией подождать появления на рынке «нереференсных» вариантов, которые могли бы предложить лучшее, чем эталонная карта, сочетание потребительских качеств.
NVIDIA предоставила компаниям-партнерам широкие полномочия по изменению дизайна GeForce GTX 560 Ti. В результате как грибы после дождя стали появляться оригинальные версии, отличающиеся от «референса» рабочими частотами, устройством системы охлаждения и конструкцией печатной платы. Если просмотреть ленту новостей Overclockers.ru, то легко заметить, как зачастили в последнее время сообщения о выходе очередной «фирменной» версии GeForce GTX 560 Ti. Такой ажиотаж вокруг карты понятен.
Во-первых, этот продукт попадает в популярную ценовую нишу «среднего класса», относительно доступных решений с высоким уровнем производительности (по крайней мере, за рубежом – в России карта пока значительно переоценена). А значит у нового ускорителя очень много потенциальных покупателей, и для любой компании выгодно привлечь их оригинальным продуктом, выделяющимся из общей массы.
Во-вторых, эта видеокарта обладает относительно простой конструкцией и невысоким уровнем тепловыделения. Следовательно, она не так сложна для переделки, как, например, горячий и прожорливый «топ», который легко испортить даже небольшим вмешательством в эталонную конструкцию.
В-третьих, у многих компаний уже есть подходящие собственные системы охлаждения, которые очень просто адаптируются для новинки (а если использовать наработки по GeForce GTX 460, то можно обойтись и вовсе без переделок). Неудивительно, что выпуск «нереференсов» GTX 560 Ti набирает обороты.
Я не сомневаюсь, что такие карты еще не раз появятся на виртуальных страницах Overclockers.ru. Сегодня на очереди «первая ласточка» - модификация GeForce GTX 560 Ti компании Gainward. Модель, названная Gainward GTX 560 Ti Phantom, разительно отличается от стандартного варианта конструкцией системы охлаждения и печатной платы. Разумеется, производитель заявляет, что эта карточка является «лучшей 560-ой». Ну что ж, посмотрим насколько оправданно такое мнение.
Обзор традиционно открывает рассмотрение упаковки и комплектации устройства.
Видеокарта поставляется в скромно оформленной коробке. Многие производители любят размещать на фронтальной стороне упаковки «веселые картинки» с монстрами и полуодетыми девушками, здесь этого нет. По центру крупная надпись «Phantom», так называется фирменная система охлаждения, установленная на данной плате.
Ниже перечислены ключевые особенности ускорителя – всем известные технологии NVIDIA, такие как SLI, PhysX или CUDA.
Более подробная информация приведена на обратной стороне коробки. Помимо прочего здесь представлена очень наглядная фотография-схема, которая иллюстрирует принцип работы системы охлаждения.
Внутри декоративной коробки из тонкого картона скрывается более солидный ящичек, обеспечивающий сохранность видеокарты при транспортировке.
Сам ускоритель находится в центральной секции, боковые сегменты пусты, так что они нужны только для того, чтобы обеспечить «сминаемую зону» в случае падения коробки. Вдобавок плата помещена в антистатический пакет и обернута «пленкой с пупырышками».
Весь набор принадлежностей лежит прямо поверх карты. Хотя назвать это «набором» в полном смысле у меня не поворачивается язык.
Обычно я привожу состав комплекта поставки в виде списка, но здесь хватит и перечисления в одно предложение: книжечка-инструкция, рекламная листовка с обещанием скидок и переходник 2 x Molex -> 6-pin.
По итогам раздела можно заключить, что видеокарта упакована с величайшей тщательностью, но укомплектована по минимуму. С другой стороны, если эта мера позволяет производителю установить на свой продукт чуть меньшую цену, то игра стоит свеч. Единственное, что я бы добавил – мостик SLI, при покупке пары таких видеокарт его придется искать отдельно.
Общий вид ускорителя представлен на фото ниже.
По поводу дизайна сказать нечего – все очень просто и без «финтифлюшек». Ускоритель использует печатную плату с маской текстолита ярко-красного цвета. На черный кожух радиатора нанесены желтые надписи: название фирмы-производителя и модель.
Видеокарта Gainward короче эталонного варианта GeForce GTX 560 Ti. Причем существенно короче. Длина исследуемого ускорителя составляет ~187 мм, а обычной карты – 227 мм. Разница в 40 мм – это много, и если ускоритель Gainward «заканчивается» сразу за разъемом PCIe 16x, то у карты NVIDIA есть еще длиннющий «хвост», который достает почти до конца текстолита материнской платы форм-фактора ATX. Для сравнения привожу фото оригинальной GeForce GTX 560 Ti, выпущенной под маркой NVIDIA.
Освещение, использованное автором для фотографий, «просветило» радиатор системы охлаждения и разрушило всю интригу. Так что у вас есть возможность заметить вентиляторы. На самом деле видеокарта Gainward выглядит очень... хм... таинственно! Взгляните на следующий снимок.
Интересная конструкция, поначалу кажется, что ускоритель оснащен пассивной (безвентиляторной) системой охлаждения. Видимо, именно это подразумевали специалисты Gainward, когда придумали название «Фантом».
Задняя панель видеокарты отличается от эталонной. Помимо трех стандартных разъемов (пара DVI и один HDMI) инженеры задействовали дополнительный VGA. Сегодня этот стандарт уже считается устаревшим, но мониторы без цифрового входа до сих пор распространены очень широко. Их владельцам такая особенность карты Gainward придется очень кстати. Кстати, наличие «бортового» VGA объясняет отсутствие соответствующего переходника в комплекте поставки. Заднюю панель видеокарты NVIDIA можно рассмотреть на следующем снимке.
Еще одна интересная деталь, которая сразу бросается в глаза – кожух радиатора системы охлаждения, который «висит» высоко над текстолитом, опираясь на пластиковые ножки. Обратите внимание, радиатор выступает за пределы «двухслотовой» задней панели карты приблизительно на 10 мм. Таким образом, ускоритель не вписывается в привычные габариты, что может помешать установке дополнительных плат расширения. На многих материнских платах будет проблематично объединить пару таких карт в SLI-связку, что, конечно же, является недостатком этой конструкции.
На оригинальной GeForce GTX 560 Ti с ее «зализанным» кожухом нет никаких выступающих элементов:
Еще одно различие - на стандартном варианте GeForce GTX 560 шнуры дополнительного питания подключаются сзади. Конструкторы Gainward вынесли соответствующие разъемы «наверх», что позволяет оставить свободным пространство за ускорителем. Вкупе с уменьшенной длиной платы, эта особенность может помочь продукту Gainward «прописаться» в некоторых малогабаритных корпусах под суперкомпактные материнские платы форм-фактора mITX.
Здесь, как и на эталонном варианте, применяются два шестиштырьковых разъема дополнительного питания. Производитель не сообщает об уровне энергопотребления видеокарты. Можно предположить, что он не сильно отличается от стандартного значения в 170 Вт, ведь рабочая частота GPU на тестируемом образце составляет 835 МГц, частота видеопамяти - 4100 МГц, соответствующие частоты обычной карты равны 822 и 4008 МГц. Это крайне скромный «заводской разгон».
Справедливости ради отмечу, что в модельной гамме Gainward есть и вариант GeForce GTX 560 Ti, работающий на более высокой частоте. Это модель Golden Sample:
Выглядит она попроще, чем герой сегодняшнего обзора, но разогнана сильнее – частота GPU составляет 900 МГц.
Как я уже писал выше, радиатор с кожухом поднят над поверхностью платы на пластиковых ножках, под ним остается много свободного места. Сбоку ускоритель тоже выглядит необычно, что можно увидеть на фото ниже. Даже с этой точки зрения вентиляторы не просматриваются, так что «Фантом» продолжает «притворяться» пассивной системой охлаждения.
Итак, даже по итогам простого внешнего осмотра было выявлено немало отличий Gainward GTX 560 от стандартной видеокарты. Наибольший интерес представляет необычная система охлаждения, так что далее я опишу ее конструкцию более подробно.
Разборку системы охлаждения проще всего начать со снятия пластикового кожуха, который закреплен на радиаторе четырьмя винтами. К слову, для демонтажа системы охлаждения целиком нужно вывернуть всего шесть винтов, в то время как эталонные карты NVIDIA требуют куда более долгой работы отверткой.
В основе конструкции лежат четыре тепловые трубки. Две из них выведены к самым краям радиатора, две другие проложены в центре. По замыслу конструкторов это должно обеспечить оптимальное теплораспределение с задействованием максимальной площади ребер.
Пара вентиляторов спрятана под радиатором. «Вертушки» диаметром 80 мм произведены компанией Power Logic, они оснащены одиннадцатилопастными крыльчатками.
Для чего же производителю понадобилось размещать «пропеллеры» таким необычным образом, выворачивая традиционную конструкцию «наизнанку»? Возможно, свою роль сыграло стремление выпустить ускоритель оригинальной компоновки. Из очевидных плюсов такого расположения вентиляторов я могу отметить только хороший (прямой) обдув поверхности печатной платы.
Простейший тест ладонью показал, что видеокарта выдувает теплый воздух куда угодно, но только не в сторону решетки на задней панели. Это означает, что ускоритель станет «вариться в собственном соку», гоняя по кругу уже нагретый воздух, который не будет покидать корпус ПК. Я не люблю такие конструкции, поскольку мощный ускоритель с высоким тепловыделением способен существенно нагреть воздух внутри корпуса, что ухудшит температурный режим не только видеокарты, но и других компонентов системы.
На основании СО закреплены две пластиковые планки с отверстиями под винты. Их ценность сомнительна: при максимальной затяжке эти пластмассовые детали «ложатся» на текстолит и могут ухудшать прижим.
Обработка основания оставляет желать лучшего, на фото выше видно, что здесь нет даже намека на полировку, неровности хорошо ощущаются тактильно. Пластина основания с желобками под тепловые трубки дополнительно оребрена, с учетом прямого обдува вентилятором, этот крошечный радиатор должен неплохо работать, повышая общую отдачу системы.
Система охлаждения Phantom, хоть и «вывернута наизнанку» из-за нетрадиционного расположения вентиляторов, все же не представляет особого интереса с технической точки зрения. Конструкторы использовали классическую компоновку с прямоугольным радиатором, установленным параллельно поверхности платы.

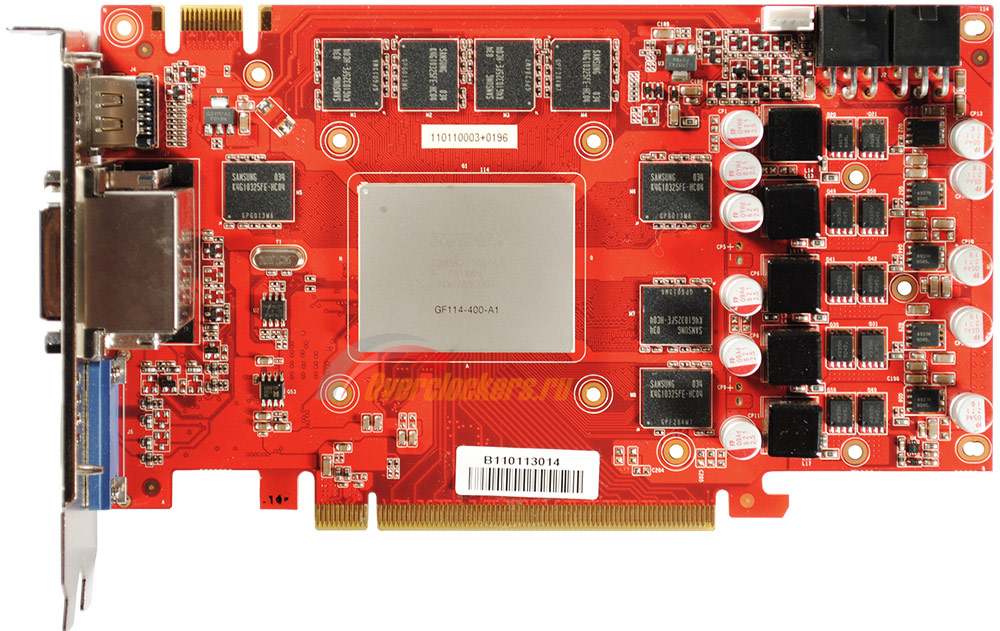

Если принять во внимание, что тестируемая видеокарта значительно короче эталонного образца, сразу становится понятно, что и печатная плата Gainward отличается от стандартной. Так и есть. Общий вид платы вы можете оценить на фото ниже.
Для сравнения привожу изображение стандартного варианта.
Очевидно, что общая компоновка сохранена, но «отрезанные» 4 см длины потребовали от Gainward более плотного размещения элементов.
Конструкторы усилили преобразователь питания GPU, «нарастив» дополнительную фазу. Управляется эта конструкция контроллером NCP 5385T.
Обратная сторона платы практически пуста. Все микросхемы памяти вынесены на лицевую сторону. Всего их восемь штук, как и на эталонном образце. Маркировка микросхем Samsung K4G10325FE-HC04 указывает на номинальную частоту 1250 МГц (эффективная частота 5000 МГц QDR). Точно такая же память используется и на стандартных картах NVIDIA.
Резумируя, можно выделить три самых существенных отличия платы Gainward от эталонного образца. Первое – меньшая длина, второе – перенос разъемов дополнительного питания «наверх», третье – измененный преобразователь питания процессора.
Для разгона видеокарты, а также мониторинга температур и оборотов вентилятора использовалась утилита MSI Afterburner 2.1.0 Beta 6. Для регулировки напряжения питания GPU применялась утилита NVIDIA Inspector v. 1.9.4.2.
Для прогрева и проверки стабильности работы видеокарты в процессе разгона использовались утилиты OCCT GPUw (режим Error Check, 1024 x 768) и FurMark (Stability Test, Extreme burning mode, 1920 х 1200, AA0). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 2.1 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 06 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven Benchmark v. 2.1 (shader: high, tessellation: normal, AA4x, 1920 х 1200).
Уровень шума измерялся при помощи цифрового шумомера Becool ВС-8922 с погрешностью измерений не более 0,5 дБ. Измерения проводились с расстояния 1 м. Уровень фонового шума в помещении – не более 27 дБ. Температура воздуха в помещении составляла 22-23 градуса.
Обычно используемая автором для разгона видеокарт утилита MSI Afterburner не позволяет контролировать напряжение питания GPU на ускорителе Gainward. В который раз меня выручила программка NVIDIA Inspector. Эта утилита вообще оказалась удивительно удобным и «всеядным» инструментом: версия программы, которая вышла еще до релиза видеокарт серии GeForce GTX 5xx, позволяет успешно разгонять GTX 580, GTX 570, GTX 560 Ti, а теперь вот и оригинальную модель Gainward с нестандартным преобразователем питания GPU.
После установки видеокарты в систему выяснилось, что стандартное напряжение питания GPU на ускорителе Gainward составляет ровно 1 В. Обычная карта («референс») работает при VGPU = 1,025 В. Конструкторы Gainward понизили напряжение по понятным причинам: GeForce GTX 560 Ti обладает большим запасом по частоте и легко «добирает» добрую сотню МГц даже на стандартном «вольтаже». Чуть понизив напряжение, можно выиграть градус-другой температуры под нагрузкой, это позволит видеокарте выглядеть более уверенно на фоне других «нереференсов» компаний-конкурентов.
Нас эти «маркетинговые заморочки» не интересуют, так что я сразу выставил стандартные 1,025 В, как «отправную точку» для разгона и замеров температуры/уровня шума. В дальнейшем другие «нереференсы» GeForce GTX 560 Ti также будут проверяться, начиная с этого режима.
При напряжении питания GPU, равном 1,025 В, удалось достичь частоты 930 МГц. Это как раз и есть тот «скрытый потенциал» GeForce GTX 560 Ti, о котором я упоминал чуть выше. Для получения более полной картины разгонных возможностей карты дальнейший оверклокинг проводился с повышением напряжения маленькими шажками по 0,025 В. Результаты экспериментов представлены на графике:
Здесь все не так гладко. Не впечатляет сам результат – 980 МГц. Это чуть меньше той тысячи, которую удалось взять на стандартной карте при том же напряжении питания. Вдобавок стоит учесть, что побывавшая ранее на тесте GTX 560 Ti была оснащена бракованной системой охлаждения и нещадно грелась до 90 градусов.
Возможно, исследуемая карта занижает напряжение питания GPU? Я провел небольшое дополнительное тестирование с подпайкой выводов на щупы мультиметра к ногам конденсатора в цепи преобразователя питания. Оно не выявило никаких аномалий – просадка под нагрузкой действительно наблюдается, но она очень невелика. При выставленном значении 1,025 В напряжение может снизиться до 1,022-1,023 В в режиме максимальной нагрузки (FurМark), при значении 1,15 В просадка чуть больше – до 1,144 В. Преобразователь питания успешно справляется со своими обязанностями.
Тогда может быть, все дело в слишком высокой температуре GPU?
Нет, с этим у Gainward Phantom тоже все в порядке. На стандартных частотах при напряжении питания 1,025 В видеокарта показывает неплохой результат в «бублике»:
В условиях, приближенных к повседневным (тест Heaven Benchmark), максимальная температура GPU составляет 76 градусов при оборотах вентилятора 45% от максимальных.
При разгоне карты каждый следующий «шажок» по напряжению и частоте приводил к повышению температуры приблизительно на один градус. В итоге, на частоте 980 МГц ускоритель прогревался в игровых тестах до 82-83 градусов, обороты вентилятора при этом доходили до 54% максимума.
Для того чтобы проверить, не «уперся» ли разгон в температурный режим, я вручную установил максимальные обороты вентилятора. Значение 980 МГц так и осталось непревзойденным, даже несмотря на падение температуры GPU на 14 градусов под нагрузкой. Вывод: на тест попал не самый удачный экземпляр ускорителя, другие карты этой модели, возможно, покажут более лучшие результаты.
Чуть подробнее надо сказать о главном козыре Gainward GTX 560 Ti Phantom – шумовых характеристиках. Начну с того, что мое «субъективное ухо» вообще не способно расслышать видеокарту при оборотах вентиляторов до 40-42% от максимума. В «игровом» тесте на стандартной частоте GPU вентилятор раскручивается только до 45%, уровень шума составляет всего 31,2 дБ. Этот тот случай, когда ускоритель не слышно даже на фоне тихих 120-мм вентиляторов кулера CPU или блока питания.
После максимального разгона ускорителя (до 980 МГц с повышением напряжения) уровень шума возрос всего лишь до 36,4 дБ. В этом режиме карту «слышно», но шум не раздражает, так как представляет собой тихое «шипение». Обладатели добротных корпусов с хорошей шумоизоляцией и вовсе могут считать Gainward GTX 560 Ti Phantom почти бесшумной.
В общем, перед нами карта «повышенной комфортности», на которой высокая производительность системы охлаждения использована для снижения уровня шума, а не для выжимания каждого лишнего МГц под завывание вентиляторов. При желании «характер» ускорителя можно поменять, вручную задав более высокие обороты «вертушек» под нагрузкой.
Исследованная видеокарта хорошо выступила во всех дисциплинах тестирования, не провалив ни одну из них. Что касается субъективного впечатления от работы с этим ускорителем, то автор получил только положительные эмоции, Gainward удалось создать по-настоящему тихую видеокарту, не потерявшую при этом разгонного потенциала. Ниже я более конкретно перечислю «плюсы и «минусы» ускорителя, стараясь не упустить важных моментов.
Плюсы:
Минусы:
Других явных недостатков выявить не удалось, поэтому я смело могу ставить протестированному ускорителю «зачет». За исключением некоторых специфических случаев, когда пользователю жизненно необходимы все разъемы расширения на материнской плате, этот ускоритель может стать хорошим выбором. Более того, в отличие от оригинальной GeForce GTX 560 Ti такой ускоритель способен «подружиться» с суперкомпактной системой на базе материнской платы форм-фактора Micro-ITX. Правда, для полной уверенности все же необходимо вооружиться линейкой – все-таки это не миниатюрная карта-затычка.
В дальнейшем я приму этот ускоритель за «точку отсчета», проводя тесты других «нереференсов» на базе GeForce GTX 560 Ti.
