Лаборатория overclockers.ru продолжает знакомить своих читателей с новинками на рынке систем охлаждения для видеокарт. Меньше недели прошло с момента выхода последнего моего материала на эту тему – обзора кулера ZEROtherm COOLMAXX 4000. Это очень интересный продукт. В первую очередь он выделяется своими скромными габаритами: требует всего один лишний слот расширения и умудряется не выступать за пределы платы даже весьма компактного GeForce GTX 460.
К сожалению, эффективность данного охладителя оказалась под стать его размерам. Точнее, на самом деле она не так плоха, но на фоне супервидеокулеров вроде также недавно рассмотренных GELID ICY VISION Rev.2 (раз, два) и Arctic Cooling Accelero XTREME Plus (раз, два) ZEROtherm COOLMAXX 4000 смотрелся совсем бледно. И это при вполне сравнимой цене.
«А что если попробовать отказаться от ограничения на размеры по одному измерению? Что там нам наименее критично? Ширина?»
Возможно, именно так рассуждали в компании Scythe, приступая к разработке своего нового кулера – Setsugen 2. Эта японская компания уже не в первый раз демонстрирует нестандартный подход к проектированию систем охлаждения. И иногда он даже приносит плоды.
«На бумаге» их новый видеокулер выглядит очень неплохо. И не такой дорогой (пока тоже только на бумаге, к сожалению :(), как все последние протестированные мною его аналоги. А вот как у Scythe Setsugen 2 обстоят дела с реальными потребительскими качествами, мы сегодня и постараемся выяснить.
Открывает обзор, как всегда, рассмотрение упаковки и комплекта поставки тестируемой системы охлаждения.
Кулер поставляется в компактной картонной коробке. В Scythe вообще стараются не «раздувать» упаковку своих продуктов (за что им, к слову, большое спасибо). При этом даже не страдает ее информативность. И коробка Setsugen 2 не стала тут исключением. Она вся буквально испещрена разнообразными картинками и надписями. На ней изображен и сам кулер целиком (причем, как отдельно, так и будучи установленным на видеокарту), и – крупным планом – его наиболее интересные детали, и даже аккуратно разложенный комплект поставки. А основные особенности и технические характеристики системы охлаждения так и вовсе перечислены сразу на нескольких языках (в том числе и на русском).
Внутри коробки нас встречают два аксессуара из комплекта поставки кулера (видимо, не поместившихся в ее основной отсек). Это планка для задней панели корпуса с регулятором скорости вращения вентилятора Setsugen 2 (точно такую же мы совсем недавно видели в обзоре процессорного кулера Scythe Ninja 3) и непонятно что вообще делающий здесь переходник питания видеокарты – с шести- на восьмиконтактный разъем блока питания. Подобные обычно кладут в комплект ускорителей, которым они нужны. Впрочем, быть может, таким образом производитель намекает на поддержку самых мощных «топов»?
На коробке кулера приведен актуальный на момент выпуска перечень совместимых видеокарт. Причем не забыты даже старые модели. Я с трудом представляю себе человека, который будет покупать Setsugen 2 для своего старенького Radeon 9xxx с забарахлившей системой охлаждения (за те же 40 долларов можно просто купить гораздо более быструю видеокарту :)). Но, в конце концов, больше – не меньше. Раз поддерживаются, то почему бы и не написать?
За выходом же новых видеокарт все равно не поспеешь. Некоторые производители систем охлаждения не осиливают оперативно обновлять списки совместимости даже на своих сайтах, не говоря уже о коробках кулеров. Но о поддержке такого хита, как GeForce GTX 460, в Scythe все же не могли не упомянуть на упаковке Setsugen 2. А чтобы не вносить в нее серьезных изменений, на коробку просто поместили соответствующую наклейку.
Если все же попробовать учесть последние новинки, то на момент написания материала (начало февраля 2011 года) перечень видеокарт, на GPU которых установится (и сможет охладить) тестируемый кулер, выглядел так:
Отсутствие приставок и суффиксов, определяющих конкретную модель, означает, что поддерживается все семейство.
В FurMark с деактивированной защитой – не при любых оборотах.
Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–600 КБайт). Размер и разрешение обоих версий картинки, как всегда, прописаны в блоке TITLE тега IMG; обычно браузеры показывают их во всплывающей подсказке.
Собственно кулер, а также остальной его комплект внутри коробки призвана оберегать еще одна конструкция из картона. В изолированном нижнем ее отсеке обнаружились: два листка руководства и объемный пакет с аксессуарами.
Первое – снова на нескольких языках (и опять среди них нашлось место и нашему с вами «великому и могучему»).

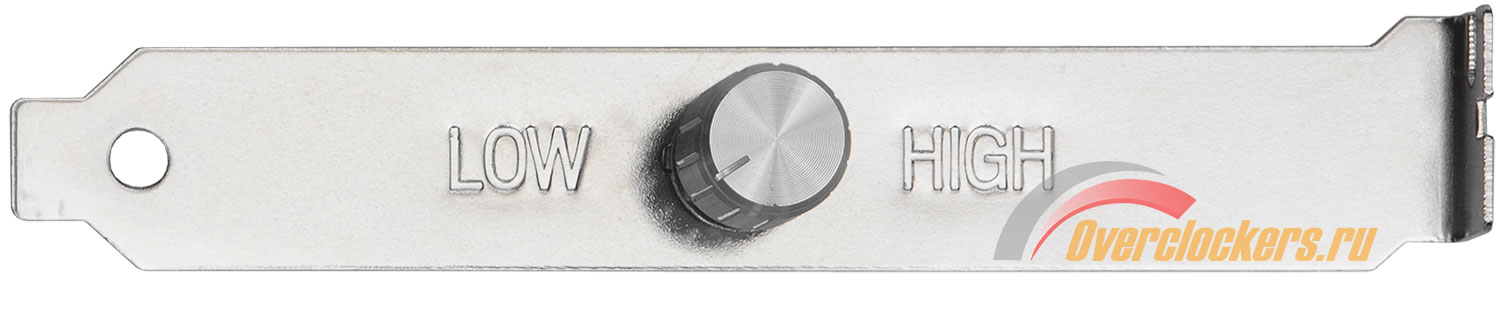

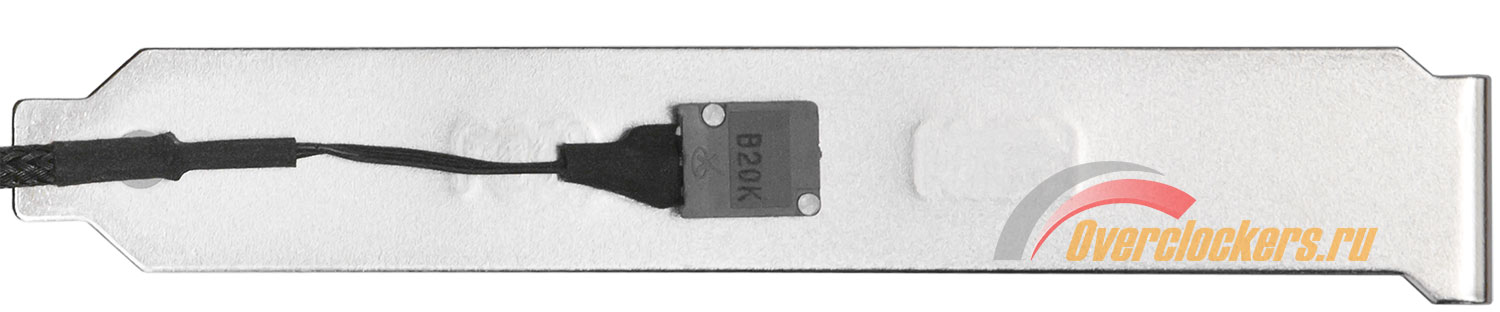

А при разборе второго обнаружилось, что кроме упомянутых регулятора вращения вентилятора и переходника питания видеокарты с Scythe Setsugen 2 поставляется еще очень много всего:
В инструкции производитель даже попытался показать, какие из этих радиаторов потребуются для каждой конкретной видеокарты:
Конечно, там приведены только основные модели, да и последних новинок нет, но все равно приятна такая забота о неискушенном пользователе.
Как и то, что в дополнение к двум слоям картона упаковки кулера в Scythe не поскупились и на защитную пленку для основания радиатора (с неизменным предупреждением о том, что перед использованием ее обязательно нужно снять). Правда, держится она тут так же плохо, как и всегда у данного производителя.
Комплект поставки поистине впечатляющий. Стремление Scythe учесть максимум нюансов заслуживает похвалы. Setsugen 2 – это, пожалуй, наиболее универсальный видеокулер (в штатной поставке), из тех, что побывали в нашей лаборатории.
Давайте уже посмотрим на него.
Видеокулеры наверняка еще долго не перестанут радовать нас обилием форм и расцветок. Так, герой данного материала вообще не похож на какой-нибудь очередной вытянутый Arctic Cooling Accelero.

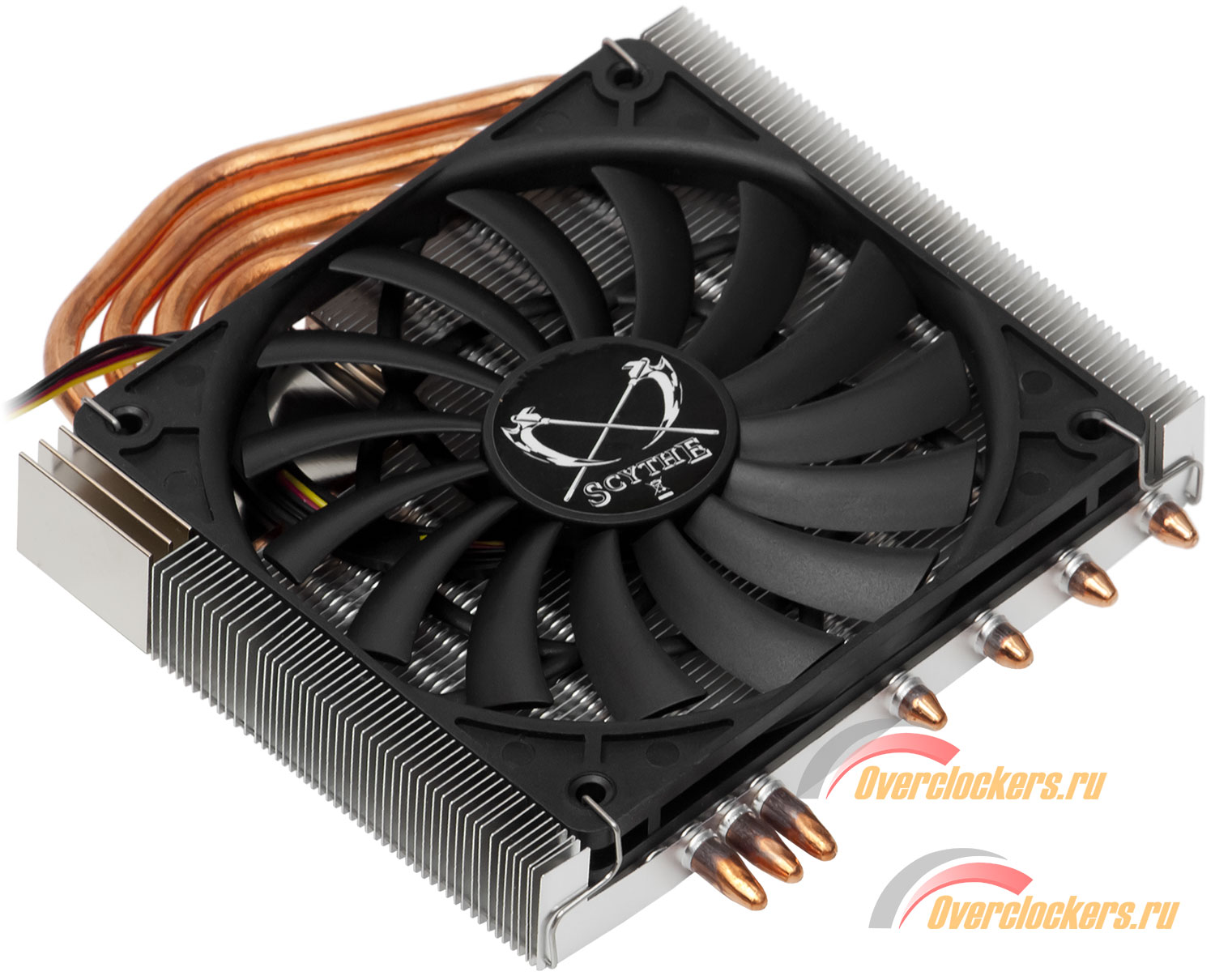

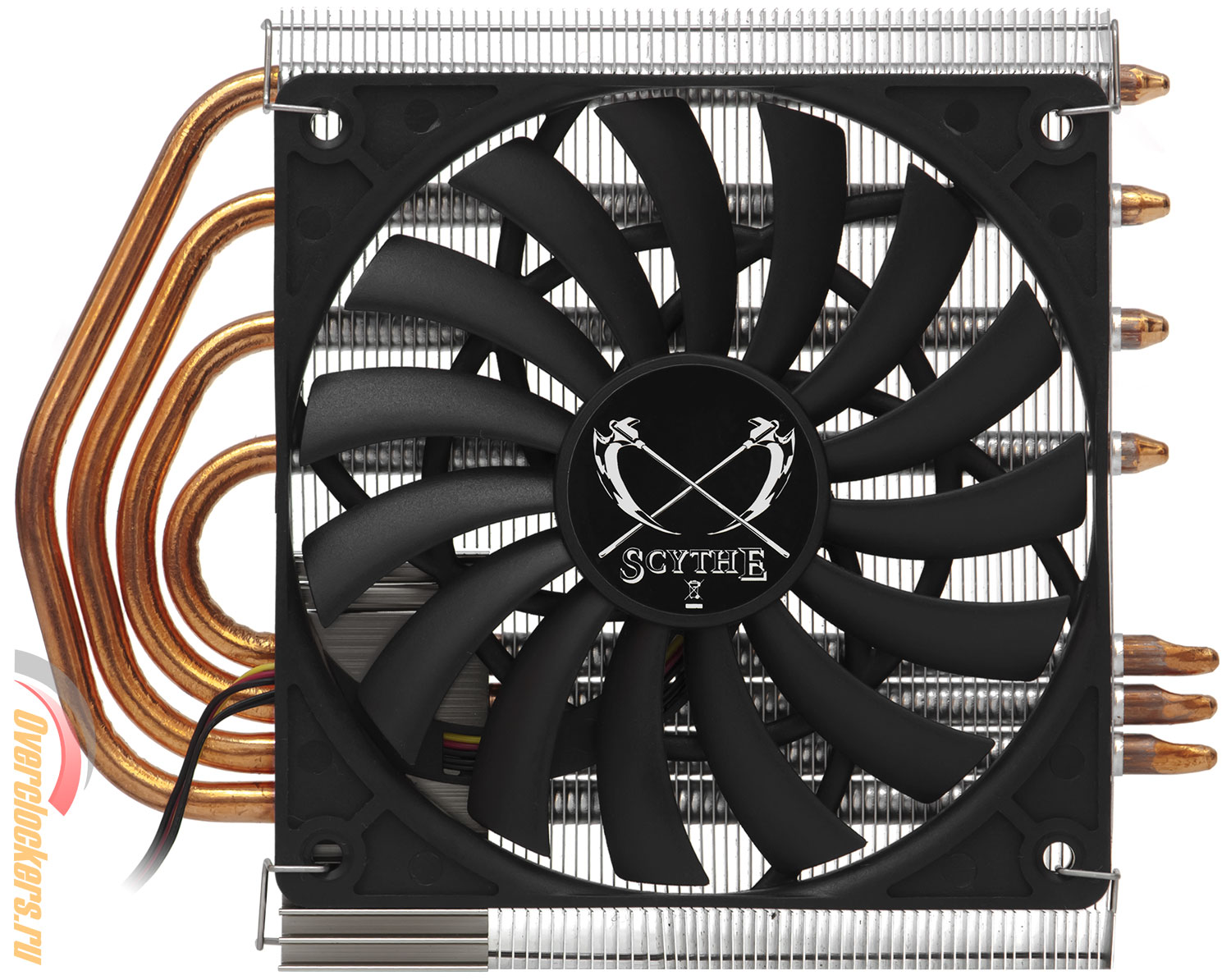

Радиатор Scythe Setsugen 2 почти квадратный. А его габариты позволили разместить здесь большой 120-миллиметровый вентилятор. Зато – всего один.
Это тонкая (12 мм) «вертушка» Scythe Slip Stream Slim. Не так давно мы уже встречали подобную в обзоре низкопрофильного процессорного кулера Big Shuriken данного производителя. Данная конкретная модель с маркировкой SY1212SL12H-V отличается лишь способом подключения и чуть большей скоростью вращения (а точнее, диапазоном ее регулировки). Она не поддерживает ШИМ-управление и оснащена стандартным трехконтактным разъемом для подключения к материнской плате. Но вынесенный ручной регулятор позволяет понизить ее обороты со штатных 2000 до 800 RPM. При этом вентилятор должен «прокачивать» 45.47 и 19.4 кубических фута воздуха в минуту, а уровень производимого им уровня шума – не превышать 33.67 и 19.53 дБА (соответственно).
В остальном перед нами все та же черная 15-лопастная крыльчатка на фигурной рамке:

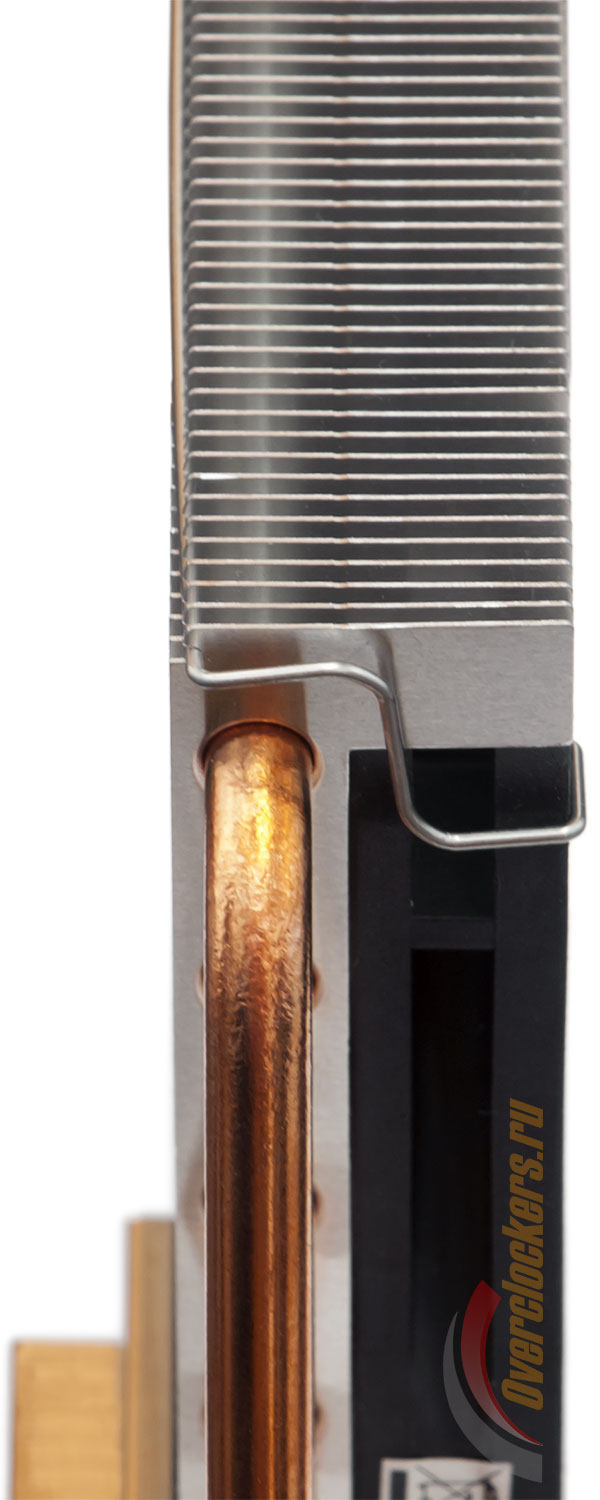

Да и принцип крепления вентилятора тут тот же: его прижимают к радиатору компактные стальные скобы, не выступающие за пределы всей конструкции.
Кроме того, вентилятор утоплен в радиатор. Все это позволило удержать толщину кулера в пределах 33 мм. В отличие от многих своих конкурентов, Scythe Setsugen 2 занимает лишь один слот после видеокарты.
Правда, остальные его габариты из-за использования 120-миллиметрового вентилятора уже не так скромны: 176 x 139 мм. И если длина кулера могла даже быть побольше, то по ширине почти 14-сантиметровый радиатор будет заметно выступать за пределы видеокарты. Это помешает его использованию во многих компактных корпусах и даже в некоторых обычных «башнях» с вентилятором на боковой панели напротив карт расширения.
В то же время масса Scythe Setsugen 2 выглядит нормальной для современного видеокулера (особенно с учетом типа его крепления, использующего backplate), она составляет 435 граммов. Даже некоторые «референсные» охладители топовых ускорителей и то тяжелее.

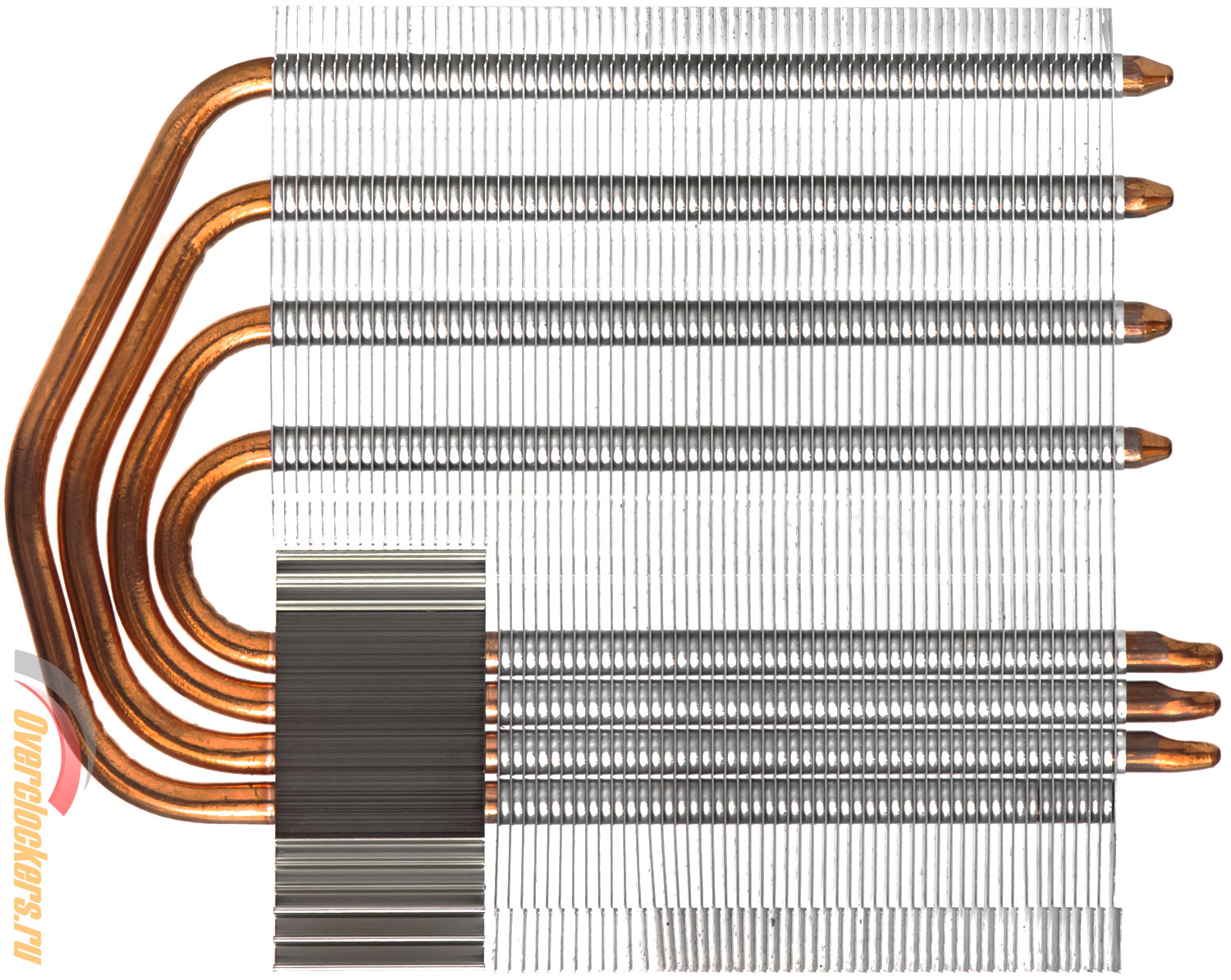

В остальном перед нами типичная современная конструкция, состоящая из никелированного теплосъемника, четырех медных тепловых трубок и массива алюминиевых рассеивающих пластин. Последние нанизаны на оба конца трубок. Правда, длины внешней из них для этого не хватает, так как ей приходится огибать все остальные.
Конечно, две крайние трубки вполне можно было провести над внутренней парой. Но, видимо, производителю было легче сделать одно из ребер радиатора особенным (с семью горлышками под трубки вместо восьми), чем гнуть трубки по двум осям. Тем более что уложены они с той стороны очень плотно, четвертая подряд вряд ли улучшила бы прогрев ребер. Да и длина кулера, напоминаю, и так весьма скромная, ее уменьшение еще на полтора сантиметра ничего бы не дало.
Противоположные концы тепловых трубок равномерно распределены в радиаторе. Это практически обязательное условие для качественного прогрева сантиметровых в ширину тонких пластин Scythe Setsugen 2.

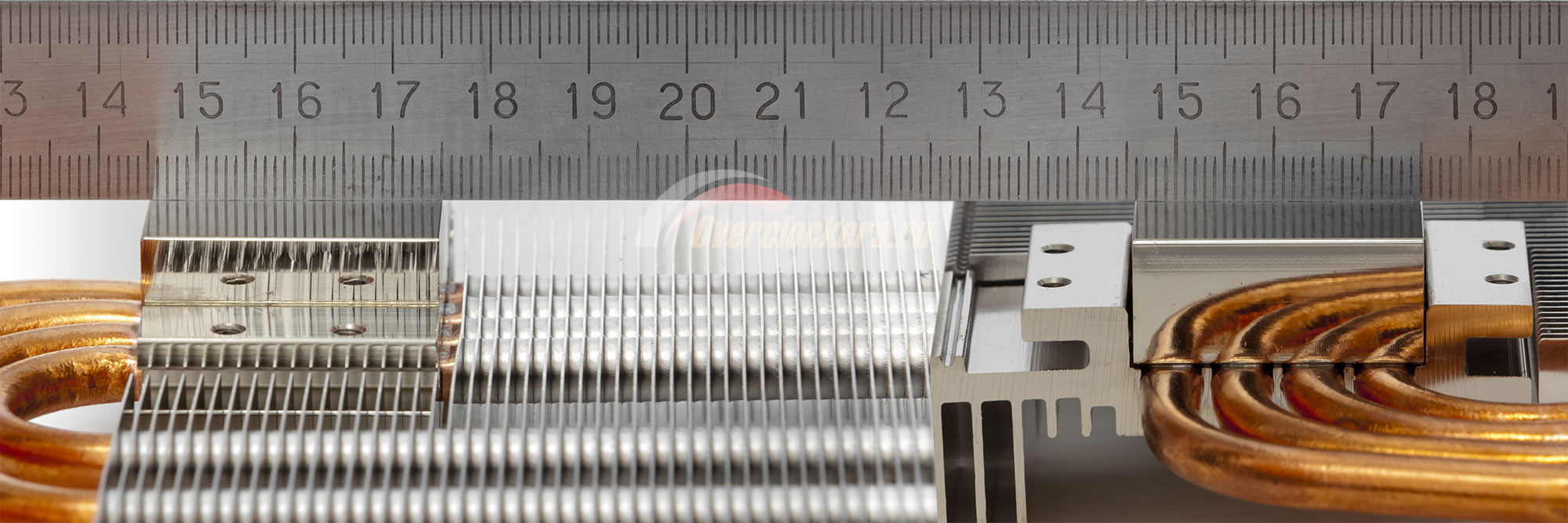

Толщина ребер кулера – около 0.3 мм. Расстояние между соседними – порядка 1.5 мм. Это позволило уложить в 120 мм ширины радиатора целых 68 пластин и довести его полезную площадь до ≈2200 см2.
Конечно, последнее значение выглядит уже не слишком впечатляющим на фоне текущих лидеров воздушного охлаждения видеокарт. Но это издержки форм-фактора, выбранного производителем.
Он как мог старался компенсировать упомянутое слабое место своего продукта. Так, радует качественный контакт ребер и трубок: в дополнение к упомянутым «горлышкам» на трубках можно даже обнаружить что-то похожее на припой.
Налицо очевидный прогресс по сравнению с тем же Big Shuriken, где производитель просто уложил трубки снизу.

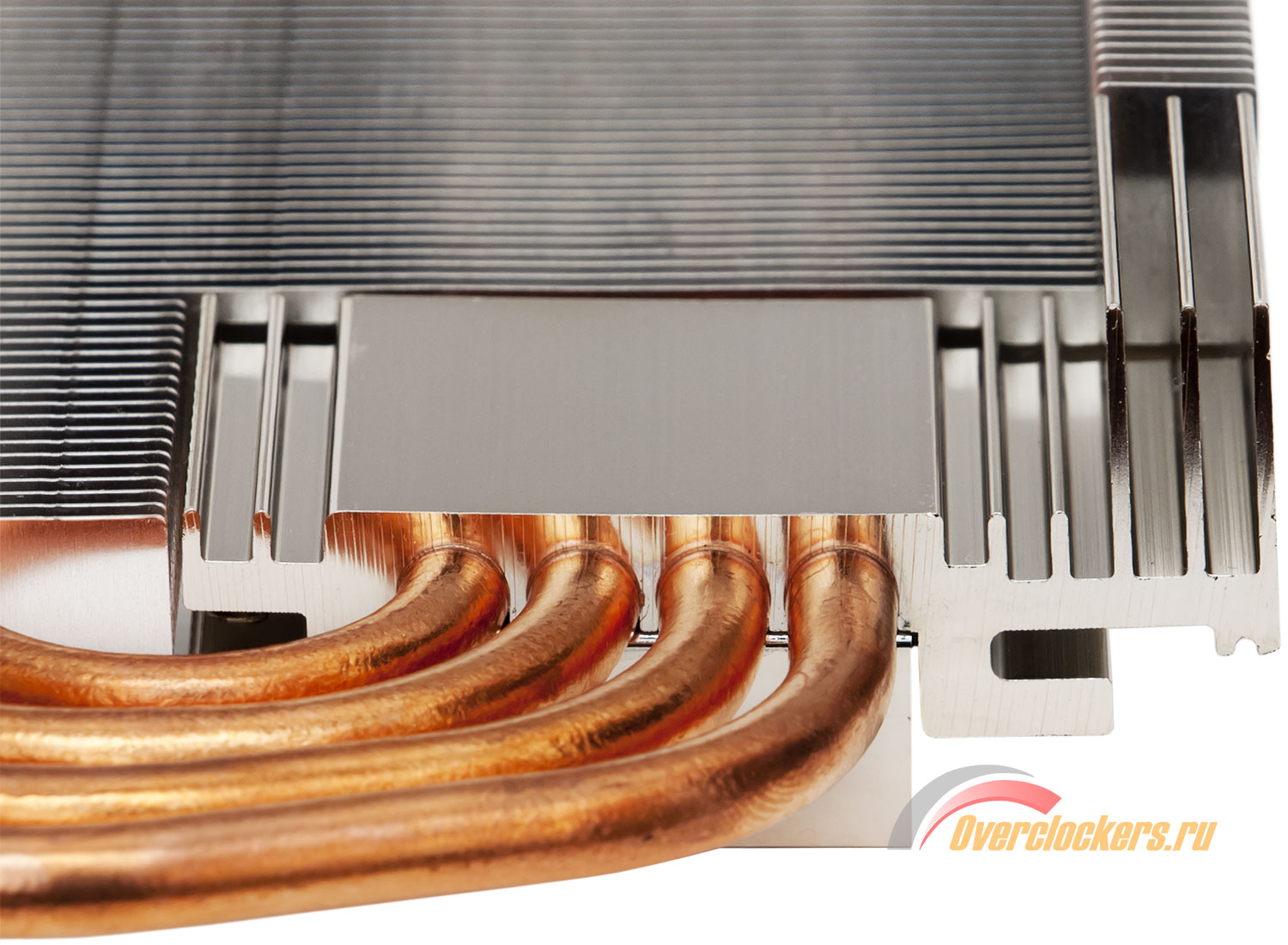

А вот по конструкции основания перед нами типичный Scythe образца «до Ninja 3». Поначалу кажется, что у кулера и тут все хорошо: трубки контактируют с традиционным дополнительным маленьким радиатором через аккуратные желобки:
Только вот в подошве, как обычно, такие сделать забыли. И хотя трубки к этой пластине припаяны, право слово, лучше бы было наоборот!
Кроме того, вы только посмотрите на ее толщину! В Scythe Setsugen 2 охлаждаемую микросхему отделяет от трубок более сантиметра.
При этом остальные габариты подошвы радиатора, наоборот, невелики. Этот квадрат со стороной 29 мм не покроет и половины теплораспределителя последних «топовых» видеокарт NVIDIA GeForce.
Ну, хотя бы с AMD/ATI Radeon все должно быть нормально: трубки в основании кулера уложены довольно плотно, с интервалом порядка полутора миллиметров. Вкупе с огромной толщиной подошвы это должно позволить им равномерно прогреваться даже при использовании на самом маленьком кристалле GPU.

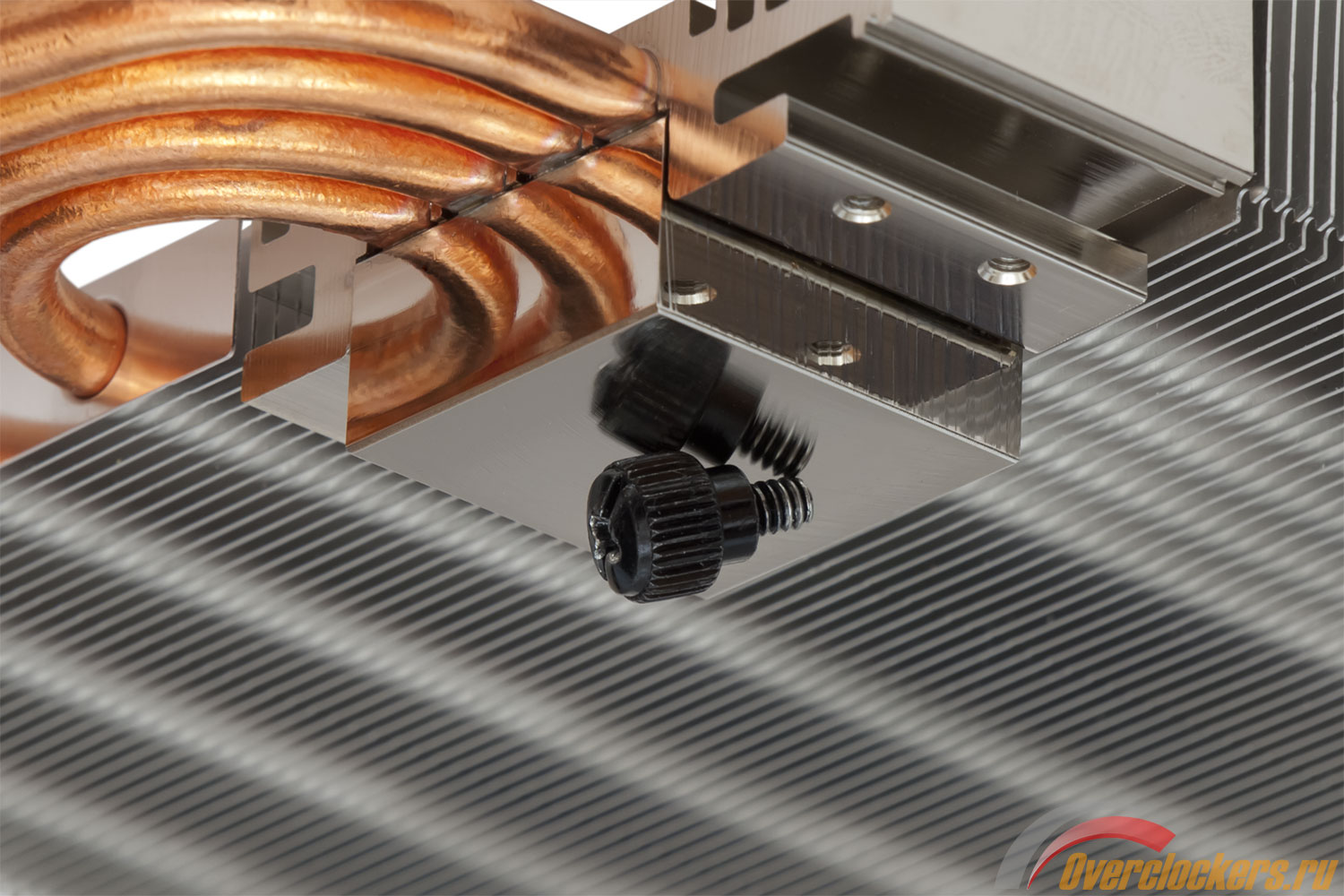

Как всегда у Scythe, на высоте и качество обработки основания Setsugen 2. На нем можно заметить следы фрезы, но тактильно они не ощущаются и не помешали отполировать подошву радиатора практически до зеркального состояния.
Но главное, что она ровная:
На этом осмотр кулера завершен.
Перед тем, как перейти к описанию общих моментов методики тестирования, приведу перечень его технических характеристик.
Для сравнения здесь же присутствуют и ТТХ Arctic Cooling Accelero XTREME Plus, GELID ICY VISION Rev.2 и ZEROtherm COOLMAXX 4000.
| Параметр | Scythe Setsugen 2 | GELID ICY VISION Rev.2 | Arctic Cooling Accelero XTREME Plus | ZEROtherm COOLMAXX 4000 |
| Масса, г | 435 | 465 | 622 | 235 |
| Размеры, мм | 176 x 139 x 33 | 216 x 95 x 52 | 290 x 104 x 56 | 165 x 95 x 31 |
| Занимает слотов (после карты) | 1 | 2 | 2 | 1 |
| Материал ребер | Алюминий | Алюминий | Алюминий | Никелированный алюминий |
| Количество пластин | 68 | 85 | 84 + 30 | 52 |
| Расстояние между ребрами, мм | 1.5 | 1.8 | 1.7 и 3.0 | 1.1 |
| Толщина пластин, мм | 0.3 | 0.4 | 0.4 и 0.6 | 0.4 |
| Площадь рассеивания, см2 | ≈2200 | ≈3100 | ≈4800 | ≈900 |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 | 6 |
| Количество тепловых трубок | 4 | 5 | 5 | 3 |
| Типоразмер вентиляторов, мм | 120 x 120 x 12 | 92 x 92 x 15 | 92 x 92 x 15 | 80 x 80 x 10 |
| Максимальное количество вентиляторов | 1 | 2 | 3 | 2 |
| Вентиляторов в комплекте | 1 | 2 | 2 | 2 |
| Скорость вращения комплектных вентиляторов, RPM | 800–2000 | 2000 | 900–2000 (PWM) | 900–2700 (PWM) |
| Совместимость с видеокартами ATI/AMD Radeon: | 9xxx (кроме 9550/9600), Xxxx, X1300, X1600, X1650, X1800, X1900, X1950, HD 2650, 2900, 3650, 3850, 3870, 4770, 4830, 4850, 4870, 4890, 5750, 5770, 5830, 5850, 5870, 6850, 6870, 6950, 6970 | HD 4850, HD 4870, HD 4890, HD 5830, HD 5850, HD 5870, HD 6850, HD 6870, HD 6950, HD 6970 | HD 4850, HD 4870, HD 4890, HD 5830, HD 5870, HD 6850, HD 6870, HD 6950, HD 6970 | HD 4850, HD 4870, HD 4890, HD 5830, HD 5850, HD 5870, HD 6850, HD 6870 |
| Совместимость с видеокартами NVIDIA GeForce: | FX 5900, 6600 (кроме AGP), 6800, 7300, 7600, 7800, 7900, 8500, 8600, 8800, 9600, 9800, GTS 250, GTX 275, GTX 280, GTX 285, GTX 465, GTX 470, GTX 460, GTX 560 Ti, GTX 570, GTX 580 | 9800 GTX, 9800 GTX+, GTS 250, GTX 260, 275, 280, 285, GTS 450, GTX 460, 465, 470, 480, 570, 580 | 9800 GTX, 9800 GTX+, GTS 250, GTX 260, 275, 280, 285, GTX 460, 465, 470, 480, 570, 580 | 9800 GTX, 9800 GTX+, GTS 250, GTS 450, GTX 460, GTX 560 Ti |
| Рекомендованная стоимость, USD | 40. | 55. | 66. | 55. |
GPU-кулер Scythe Setsugen 2 тестировался в составе следующей системы:
| Материнская плата: | ASRock X58 Extreme6 (Intel X58 Express, BIOS ver. 1.20). |
| Центральный процессор: | Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
| Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
| Видеокарты: | ATI Radeon HD 6870 Sapphire 1024 Мбайт, reference; GeForce GTX 580 Leadtek 1536 Мбайт, reference; GeForce GTX 460 Point of View 1024 Мбайт, reference. |
| Блок питания: | Enermax Revolution 85+, 850 Вт. |
| Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
| Термоинтерфейс: | Arctic Cooling MX-2. |
| Прогрев видеокарты: | FurMark 1.8.2. |
| Разгон и мониторинг: | MSI Afterburner 2.1.0 beta5. |
| Дополнительный мониторинг: | GPU-Z 0.5.0. |
Система охлаждения тестировалась на открытом стенде.
При этом процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.275 В с пониженным до 20 множителем. Таким образом, частота работы CPU составила около 4000 МГц.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1T.
Все тесты проводились в 64-битной Windows 7 Ultimate. Температура в помещении («Ambient») в ходе всего тестирования находилась в районе 24–25 градусов по Цельсию.
Видеокарты прогревались при помощи FurMark версии 1.8.2 со следующими настройками:
Для мониторинга их состояния использовались утилиты MSI Afterburner 2.1.0 beta5 и GPU-Z 0.5.0.
Несколько слов о вентиляторах.
Штатная скорость вращения «стодвадцатки» Scythe Setsugen 2 – около 2000 RPM. «Вертушка» оснащена ручным регулятором оборотов, минимальный предел – 800 RPM. В итоге кулер испытывался при 800, 1000, 1300, 1600 и 2000 RPM.
Кроме того, в результатах тестирования вы увидите показатели недавно побывавших в нашей лаборатории GELID ICY VISION Rev.2, Arctic Cooling Accelero XTREME Plus и ZEROtherm COOLMAXX 4000.
Напомню, что первый тестировался при 800, 1000, 1300, 1600 и 2000 оборотах в минуту двух своих 92-миллиметровых вентиляторов; три «вертушки» второго крутились на скоростях 600, 900, 1200, 1600 и 2000 RPM, а паре «восьмидесяток» третьего соответствовал набор из 1450, 1700, 2000, 2400 и 2800 RPM.
В трех моих последних материалах, посвященных видеокулерам, они тестировались на двух графических ускорителях: по одному AMD/ATI и NVIDIA. Первым был всегда один и тот же Radeon HD 6870. А второй по ходу дела пришлось заменить. Супервидеокулеры GELID ICY VISION Rev.2 и Arctic Cooling Accelero XTREME Plus тестировались на GeForce GTX 580. А более скромный ZEROtherm COOLMAXX 4000 ее не поддерживает (да и не осилил бы он), ему пришлось довольствоваться GeForce GTX 460.
Scythe Setsugen 2 – это некое промежуточное звено. Он без проблем устанавливается и на «пятьсот восьмидесятый», и на «четыреста шестидесятый». Кулер совершенно официально поддерживает GeForce GTX 470 и в то же время не справляется с GTX 480. Однако GeForce GTX 580 должен быть холоднее последнего. Поэтому есть шанс, что Setsugen 2 сможет с ним совладать.
В то же время производитель настоятельно рекомендует свой кулер к использованию именно с GeForce GTX 460. Так что его сто́ит протестировать и на этой карте.
Поэтому в сегодняшнем материале вас ждут тесты сразу на трех видеокартах. Начнем, как всегда, с Radeon HD 6870.
Мне достался вот такой экземпляр референсной карты, продающийся под торговой маркой Sapphire:
Его штатная система охлаждения крепится к плате аж пятнадцатью винтами. Не буду подробно останавливаться на этой конструкции из небольшого радиатора на трех тепловых трубках (одной восьми- и двух шестимиллиметровых) и турбины, скрытых под пластиковым кожухом сверху и металлической теплорассеивающей пластиной снизу, – мои коллеги в свое время достаточно хорошо ее рассмотрели.
Мне от штатной системы охлаждения Radeon HD 6870 нужны были только результаты ее эффективности, да еще понимание того, что же разработчики карты считают нужным на ней охлаждать.
Это GPU, микросхемы памяти и VRM-элементы в передней части платы (на самом деле в большинстве системных блоков она будет располагаться сзади).
В комплекте кулера подходящие вспомогательные радиаторы нашлись без проблем. Сложностей не возникло даже с VRM, хотя сюда не подошел специальный теплорассеиватель для элементов преобразователя питания, поставляемый с кулером. Он предназначен только для Radeon HD 5870 (по сравнению с ним на картах шестой серии изменилось расстояние между монтажными отверстиями для VRM-радиатора). На Radeon HD 6870 такой даже не помещается по ширине между дросселями и конденсаторами, окружающими здесь ряд полевых транзисторов.
Все радиаторы клеились на комплектную же термолипучку.
Осталось установить сам Scythe Setsugen 2.
Для этого первым делом к его основанию нужно прикрутить прижимные планки (или рамку – в зависимости от того, на какую видеокарту вы устанавливаете кулер).
Планки можно установить в двух положениях: A и B. Первому соответствует целых три набора монтажных отверстий (и еще один – второму). Для Radeon HD 6870 нам понадобятся как раз A2:
Остается только прикрутить сам радиатор к видеокарте (разумеется, заранее нанеся на GPU термоинтерфейс).
Еще один нюанс крепления Scythe Setsugen 2: для видеокарт AMD/ATI нужно использовать те винты, что покороче.
Но главная сложность не в этом, а в том, чтобы совместить радиатор, карту и backplate. Мне это удалось не сразу. Но в итоге радиатор был установлен. Его крепление обеспечивает надежный равномерный прижим и, благодаря использованию упорной крестовины, не изгибает плату.
Из-за своей большой ширины кулер заметно выступает вбок за пределы видеокарты стандартной ширины. Ну, хотя бы не назад, как Arctic Cooling Accelero XTREME Plus. Хотя на более коротких ускорителях, чем 245-миллиметровый Radeon HD 6870, он может лишиться и этого своего преимущества.
Зато со стороны видеовыходов всегда будет раздолье. Производитель специально отмечает, что Scythe Setsugen 2 не блокирует разъемы для мостиков CrossFire/SLI ни на одной из поддерживаемых карт.
Любителям тандемов из двух ускорителей пригодится и малая толщина кулера. Напоминаю, что он, как и большинство «референсных» систем охлаждения видеокарт потребует всего один лишний слот расширения.
Малая толщина кулера достигается, в том числе, за счет близкого прилегания рабочего тела радиатора к плате. И в некоторых случаях, как, например, на стендовом Radeon HD 6870, он может мешать подвести к видеокарте питание. Точнее, подключение-то еще было не слишком затруднено, а вот отогнуть защелку, чтобы вытащить один из коннекторов, впоследствии оказалось непросто:
Так или иначе, но на этом стенд собран, можно переходить к тестированию Scythe Setsugen 2 на Radeon HD 6870.
В ходе его видеокарта была разогнана до 950 и 1100 МГц по GPU и памяти соответственно.
Эффективность Scythe Setsugen 2 сравнивалась со штатной (референсной – «Reference» на графиках) системой охлаждения Radeon HD 6870.
Последняя тестировалась в четырех режимах:
И, кроме того, на графиках вы найдете результаты, показанные на этой карте кулерами GELID ICY VISION Rev.2 и Arctic Cooling Accelero XTREME Plus.
В простое под всеми системами охлаждения видеопроцессор Radeon HD 6870 не прогревался и до 50 градусов по Цельсию.
Начнем с самого интересного – температуры GPU:
Температура GPU, °CКулер неплохо справляется со своей задачей. Даже на минимальной скорости вращения своей «стодвадцатки» он заметно опережает штатную систему охлаждения Radeon HD 6870, работающую в автоматическом режиме. При этом Scythe Setsugen 2 гораздо тише. Да что тут говорить, если даже на максимальных 2000 RPM он шумит меньше, чем «референс» на автомате. При этом выигрыш тестируемого кулера достигает 25 градусов.
В то же время, супервидеокулерам он все же заметно уступает. Отставание Scythe Setsugen 2 от Arctic Cooling Accelero XTREME Plus и GELID ICY VISION Rev.2 на тех же оборотах превышает десятиградусный рубеж. Много это или мало? Для Radeon HD 6870, я бы сказал, что не важно: с его охлаждением, помнится, даже ZEROtherm COOLMAXX 4000 справился без проблем. А вот в случае с намного более горячим GeForce GTX 580 эти десять градусов могут сослужить Scythe Setsugen 2 плохую службу...
Я не стал добавлять сюда результаты данного кулера, чтобы не загромождать график. Вы найдете их по этой ссылке.
Впрочем, не будем забегать вперед. Мы еще не закончили с Radeon HD 6870. В завершение разговора об охлаждении его GPU приведу фотографии отпечатков видеопроцессора на подошве радиатора и наоборот:
Radeon HD 6870 поддерживает мониторинг еще и VRM-элементов. GPU-Z выводит две соответствующих температуры. Но похожа на правду только одна из них, вторая показывает скорее температуру окружающего воздуха, чем горячих преобразователей питания карты. Поэтому на графиках вы увидите VReg Temperature 1:
Температура VRM, °CВот тут уже не приходится говорить о безоговорочном преимуществе Scythe Setsugen 2 над штатным кулером Radeon HD 6870. Это и неудивительно, ведь его вентилятор не обдувает VRM-элементы (а точнее, их радиаторы), размещающиеся на этой карте в задней части. Тем не менее, кулер без проблем справляется с их охлаждением, даже на минимальных оборотах обеспечивая элементам преобразователя питания GPU адекватный температурный режим.
На этом тестирование на Radeon HD 6870 завершено. Впереди вторая часть испытаний Scythe Setsugen 2 – на GeForce GTX 580.
Мне достался вот такой экземпляр референсного NVIDIA GeForce GTX 580, продающийся под торговой маркой Leadtek:
У многих пользователей могут возникнуть проблемы уже с тем, чтобы снять с нового флагманского ускорителя NVIDIA штатную систему охлаждения. В ее креплении используются винты под внутренний шестигранник. Причем затянуты они, что называется, от души; вряд ли получится открутить их простой маленькой отверткой с прямым шлицем. А суммарно в креплении референсного кулера используется более 20 винтов.
Не буду подробно останавливаться на его конструкции. Из первых материалов моих коллег, посвященных GeForce GTX 580, вы уже знаете, что под пластиковым кожухом сверху и металлической теплорассеивающей пластиной снизу тут скрывается 80-миллиметровая турбина и «продвинутый» радиатор, использующий вместо тепловых трубок испарительную камеру.
От штатной системы охлаждения GeForce GTX 580 мне нужны были только результаты эффективности да еще понимание того, что же разработчики карты считают нужным на ней охлаждать.
Как и во всех высокопроизводительных графических ускорителях последнего времени, это видеопроцессор, микросхемы памяти и полевые транзисторы системы питания в задней части платы (на самом деле в большинстве системных блоков она будет располагаться спереди):
Если с GPU и чипами GDDR5 все ясно, то для VRM-элементов GeForce GTX 580 подходящих радиаторов не нашлось даже в обширном комплекте Scythe Setsugen 2. Их пришлось снова позаимствовать у кулера GELID ICY VISION Rev.2.
Крепим вспомогательные радиаторы при помощи штатной термолипучки:
И можно переходить к установке самого кулера. Для GeForce GTX 470, 570 и 580 нам понадобятся монтажные отверстия B1 на тех же прижимных планках. Поэтому «перекидываем» их из положения A в B:
И можно водружать кулер на GPU (а точнее, наоборот), не забыв предварительно нанести на его подошву термоинтерфейс.
Здесь уже пригодятся более длинные винты из комплекта. К сожалению, проблему с «центровкой» кулера, карты и backplate они не решают – «нанизать» на них все три слоя этого «бутерброда» оказалось так же сложно, как и в случае с Radeon HD 6870.
Но все же плюсы крепления Scythe Setsugen 2 перевешивают этот недостаток. Оно достаточно надежное и обеспечивает отличный прижим.
Плата 580-го заметно длиннее, чем у Radeon HD 6870 (270 мм против 245 мм), да и GPU на ней расположен немного ниже и ближе к задней панели. Поэтому тут тестируемый кулер не перекрывает разъемы питания.
На этот раз не повезло второму коннектору для мостика SLI:
Вот и на эту видеокарту кулер установлен, можно переходить к тестированию.
В ходе его ускоритель был разогнан до 900 и 1200 МГц по GPU и памяти соответственно.
Как известно, разработчики GeForce GTX 580 попытались реализовать защиту от «экстремальных» нагрузок вроде «бублика». Так, при запуске FurMark карта снижает частоты и напряжение: производительность падает более чем вдвое, но зато и температурный режим GPU остается в норме. К счастью, авторы утилиты GPU-Z быстро научились обходить эту защиту. Достаточно запустить одну из последних версий их программы с ключом /GTX580OCP, и до следующей перезагрузки карта не будет заниматься самодеятельностью. Отлично, это то, что надо!
Впрочем, думаю, здесь снова не помешает disclaimer:
Внимание! Этот хак является вмешательством в нормальную работу устройства. NVIDIA не просто так пошла на упомянутый шаг, штатная система охлаждения GeForce GTX 580 с большим трудом справляется с такой нагрузкой. В каких-то случаях она может привести к выходу видеокарты из строя. Как обычно, все модификации вы выполняете на свой страх и риск, и бла-бла-бла...
Эффективность Scythe Setsugen 2 сравнивалась со штатной («Reference» на графиках) системой охлаждения GeForce GTX 580.
Последняя тестировалась в трех режимах:
И, кроме того, на графиках вы найдете результаты, показанные на этой карте кулерами GELID ICY VISION Rev.2 и Arctic Cooling Accelero XTREME Plus.
В простое под всеми системами охлаждения видеопроцессор GeForce GTX 580 не прогревался и до 50 градусов по Цельсию.
Начнем с самого интересного – температуры GPU:
Температура GPU, °CВот и первый неприятный сюрприз. Scythe Setsugen 2 смог совладать с разогнанным GeForce GTX 580 в FurMark с отключенной защитой только в двух из пяти выбранных мною режимов работы его «стодвадцатки». Прямо как «референс» :).
Конечно, тестируемый кулер при этом гораздо тише. Да и то, что при хорошем обдуве он все же справился с поставленной задачей, отправив карту в нокдаун только при уменьшении оборотов своего вентилятора, говорит о том, что дело тут не в неудачной конструкции его основания. По крайней мере, не только в этом...
К слову, подошва Scythe Setsugen 2 действительно слишком мала, чтобы целиком накрыть теплораспределитель GeForce GTX 580. Ну, хоть ровная: отпечаток GPU на ней (и наоборот) получился очень неплохим:
Но это не отменяет того факта, что приставки «супер-» ему теперь не видать :). Последняя часть тестирования – на GeForce GTX 460 – может лишь позволить кулеру закрепиться в статусе «крепкого середнячка».
Мне достался вот такой экземпляр гигабайтного NVIDIA GeForce GTX 460, продающийся под торговой маркой Point of View:
Его систему охлаждения я уже недавно подробно описывал. Мне же от нее, кроме показателей эффективности, нужно было еще понимание того, что же разработчики ускорителя считают нужным на нем охлаждать.
И тут Point of View GeForce GTX 460 1 Гбайт преподнес еще один сюрприз: ничего, кроме GPU:
Что ж, отлично. Значит, достаточно просто установить на карту собственно GPU-кулер.
Тут понадобится снова прикрутить прижимные планки в положении A – для крепления Scythe Setsugen 2 на GeForce GTX 460 используются монтажные отверстия A3:
И можно устанавливать на кулер видеокарту (разумеется, не забыв предварительно нанести на его подошву термоинтерфейс). Осталось закрутить те же четыре винта, что мы уже использовали при установке тестируемого охладителя на GeForce GTX 580:
И Scythe Setsugen 2 установлен.
С ним эта видеокарта еще больше похожа на улитку (:
Но шутки шутками, а вот за 21-сантиметровую карту-то кулер уже и вперед выступает. Правда, только нижними концами своих трубок. Будь они запаяны поаккуратней, он бы и сюда поместился.
Но его подошве это не поможет. Вытянутый теплораспределитель GeForce GTX 460 она накрывает не лучше, чем квадратный – GeForce GTX 580. Ну, хоть отпечаток снова получился неплохой:
Так или иначе, вот и на третью видеокарту кулер установлен, можно переходить к тестированию.
В ходе его видеокарта была разогнана до 850 и 1100 МГц по GPU и памяти соответственно.
Эффективность Scythe Setsugen 2 сравнивалась со штатной («Stock» на графиках) системой охлаждения GeForce GTX 460.
Последняя тестировалась в трех режимах:
И, кроме того, на графиках вы найдете результаты, показанные на этой карте кулером ZEROtherm COOLMAXX 4000.
В простое под всеми системами охлаждения видеопроцессор GeForce GTX 460 не прогревался и до 40 градусов по Цельсию.
Стоило нам от экстремальной нагрузки вернуться к средней, и Scythe Setsugen 2 снова на коне! Он заметно опережает обоих своих соперников, обеспечивая GPU GeForce GTX 460 вполне комфортный температурный режим даже на минимальных оборотах своего вентилятора. И лишь немного не хватает тестируемому кулеру до того, чтобы при максимальных 2000 RPM «стодвадцатки» охладить сабж до 50 градусов. При этом штатной системе охлаждения видеокарты он «привозит» 30 с лишним градусов. А работает все равно тише.
Чтобы было понятнее, о чем речь, приведу данные о суммарном уровне звукового давления, создаваемого работающей системой во всех режимах (в том числе и с выключенными вентиляторами в системе охлаждения видеокарты – «W/o video fan» на графиках). Измерения проводились с расстояния в 0.3, 1.0 и 3.0 метра, открытый стенд был скомпонован так, чтобы именно система охлаждения видеокарты была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient») составлял 26 дБ.
Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
Звуковое давление, дБПримечание: количество выведенных режимов работы GELID ICY VISION, Arctic Cooling Accelero XTREME Plus и ZEROtherm COOLMAXX 4000 сокращено намеренно, чтобы не загромождать график. Детальные данные об уровне шума, создаваемого этими кулерами, вы найдете в обзорах по ссылкам выше.
Тут нужно отметить, что Scythe Setsugen 2 оснащен действительно неплохим вентилятором. Какие-либо артефакты в его «звучании» не прослушиваются. Да и вообще он демонстрирует довольно кроткий нрав, начиная заметно шуметь только после преодоления отметки 1000 оборотов в минуту.
В диапазоне от 800 до 1000 RPM, на мой взгляд, и сто́ит выбирать основной режим работы этого кулера. При бо́льших скоростях его шум будет раздражать в отсутствие нагрузки (от чего геймеры в последние годы успели отвыкнуть). Авторегулировку он не поддерживает, а крутить регулятор каждый раз при запуске игры вряд ли найдется много желающих. Да и понадобятся более высокие обороты здешней «стодвадцатки» только таким «монстрам», как GeForce GTX 580. Но на подобные карты я бы не советовал вообще ставить Scythe Setsugen 2. Его стихия – «производительные середнячки» вроде Radeon HD 68xx и GeForce GTX 460/560 Ti.
По итогам проведенного тестирования Scythe Setsugen 2 оставил неплохое впечатление. Он демонстрирует интересное сочетание потребительских качеств. Несмотря на все свои недостатки (в первую очередь, посредственную конструкцию основания), это однозначно лучший низкопрофильный (занимающий только один лишний слот) видеокулер из тех, что мне встречались.
В то же время, на фоне его производительности рекомендованная стоимость Setsugen 2, установленная производителем у отметки в 40 долларов, не кажется мне низкой. Хотя, учитывая его универсальность и отличный в целом комплект поставки, я все же готов назвать MSRP системы охлаждения адекватной. К сожалению, наши продавцы, видимо, считают ее даже чересчур гуманной: первые предложения по кулеру в московской рознице неприятно удивляют завышенными ценами. Впрочем, продукция Scythe хорошо представлена на российском рынке, поэтому есть надежда, что вскоре ситуация нормализуется.
Пока же мне остается лишь поздравить производителя с выпуском еще одного интересного продукта и пожелать не прекращать развивать направление видеокулеров. Например, «двойной» Setsugen 2 (под пару «стодвадцаток») со смещенным назад рабочим телом радиатора без сомнения украсит модельный ряд Scythe ;).
Плюсы Scythe Setsugen 2:
Минусы кулера:
Особенности, субъективные замечания и рекомендации:
