Этот материал посвящен трем блокам питания фирмы Hipro мощностью 430, 460 и 650 ватт. Компания эта известна, но только среди тех, кто «в теме». Да и чего греха таить – я сам первый раз сталкиваюсь с её продукцией, хотя положительных отзывов слышал немало. Мол, делают относительно дешево, без наворотов, но надежно и практично. Посмотрим, насколько эти слова соответствуют действительности.
Модели HP-D4601AW и HP-D6301AW поставляются в одинаковых картонных коробках:
Внутри, кроме самих блоков и пакетиков с силикагелем, ничего не было. Видимо, это OEM - комплектация, не предназначенная для розничной продажи. Как вариант, производитель решил все средства "вложить" в начинку блока. Оба БП внешне ничем не отличаются:
Дешево и практично. Единственный признак, по которому 460-Вт модель можно отличить от 630-ваттной, это этикетка на одной из боковых сторон корпуса:
Сходство блоков не только внешнее - производитель использует одинаковые PCB и большинство элементов, различия можно найти только в некоторых силовых деталях и чип-элементах.
Схема классическая, из "веяний современности" добавлены только PFC и синий индикатор на задней стенке блока, рядом с выключателем. Первый повышает качественные характеристики блока, а второй положительно влияет на визуальную составляющую.
Элементы выходного фильтра и предохранитель распаяны в нижнем правом углу платы:

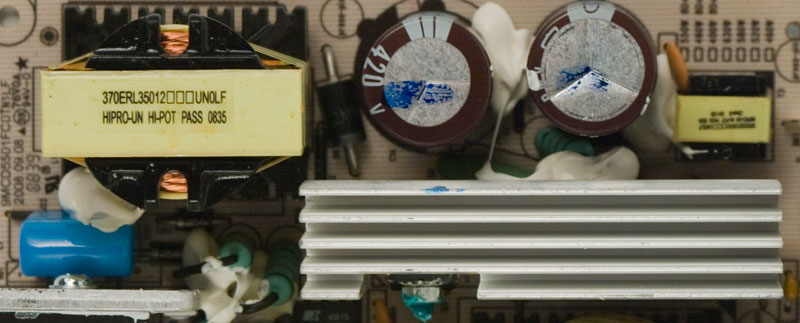

В высоковольтной части блока хорошо видны два конденсатора Ltec 120 мкФ 420 В:
В 630-ваттной модели емкость этих электролитов больше - 180 мкФ при том же рабочем напряжении. Также дроссель активного PFC (на фотографии слева от конденсаторов) в 630-ке чуть больше по габаритам, чем распаянный в 460-ке. Третье различие между моделями - количество диодных мостов: в HP-D4601AW распаян один, в HP-D6301AW - два:
PFC собран на базе микросхемы TNY277PN, которую хорошо видно чуть выше трансформатора "дежурки" (+5Vsb).

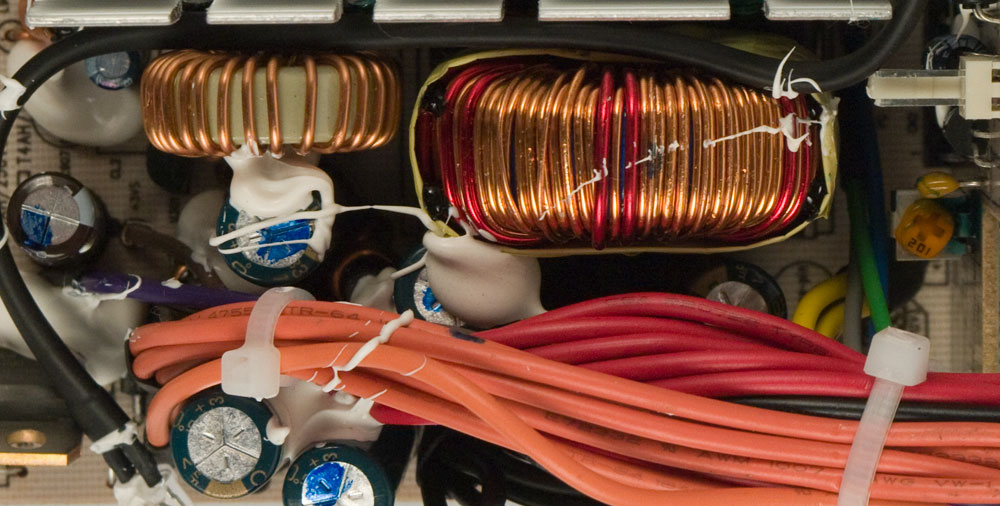

В низковольтной части распаяно два дросселя (стабилизация напряжений - групповая) и другие элементы выходного фильтра.
У задней стенки обоих блоков питания смонтирована дополнительная печатная плата с управляющей электроникой – микросхемами CM6800 (контроллер активного PFC) и WT7507 (контроль выходных напряжений):
Над охлаждением внутренностей блоков трудится 120-мм вентилятор CHB12012DS:
Напрягает надпись "0,47 А" на этикетке - простой подсчет и сравнение с ТХ вентиляторов в других блоках позволяет опасаться за высокий уровень шума при работе. Но, как показала практика, опасения напрасны - даже при полной нагрузке шум не превышает отметку в 43 дБ на расстоянии метра. Далеко не самый "комфортный" показатель, но терпимо, особенно если ПК размещен где-нибудь под ногами в глухой нише.
Первой идет младшая модель, HP-D4601AW:
Кросс-нагрузочные характеристики блока в целом неплохие. До отметки "отлично" низковольтные каналы (+3,3 и +5) конечно, не дотягивают, однако разброс напряжений не выходит за пятипроцентный допуск.
Канал +12 немного "задран", что, по моему личному мнению, хорошо - при значительных нагрузках избыточные доли вольта "потеряются" на проводах и соединениях.
Второй - HP-D6301AW:
Канал +3,3 что-то "подкачал". Правда, основная часть красной зоны приходится на неиспользуемые в современных ПК режимы. При нагрузке этого канала на 70...75 ватт опасаться понижения выходного напряжения более чем на 4% относительно номинала не стоит.
То же самое можно сказать про канал +5: график повествует о выходе за пятипроцентный "потолок" только в самом левом верхнем углу. Вряд ли такой режим работы (когда линии +5 и +12 нагружены "под завязку") можно создать в ПК, даже если рассматривать относительно "прожорливые" конфигурации.
Температура радиатора в низковольтной части у обоих 460-ваттной модели составила 68 градусов, у 630-ваттной - 77 по Цельсию. Немало, однако же приличный показатель для блоков среднего ценового диапаона.
Третий блок, HP-D4302RWB2, явно относится к более дешевой серии: полное отсутствие упаковки и аскетичная внешность - сероватый корпус из неокрашенного металла, выштампованная решетка...
Даже пассивный PFC отсутствует (об этом свидетельствуют пустующие отверстия винтов крепления дросселя рядом с этикеткой).
На стикере с заявленными нагрузочными способностями особо подчеркивается, что 430 ватт - пиковая мощность, долговременная максимальная на 50 Вт меньше.

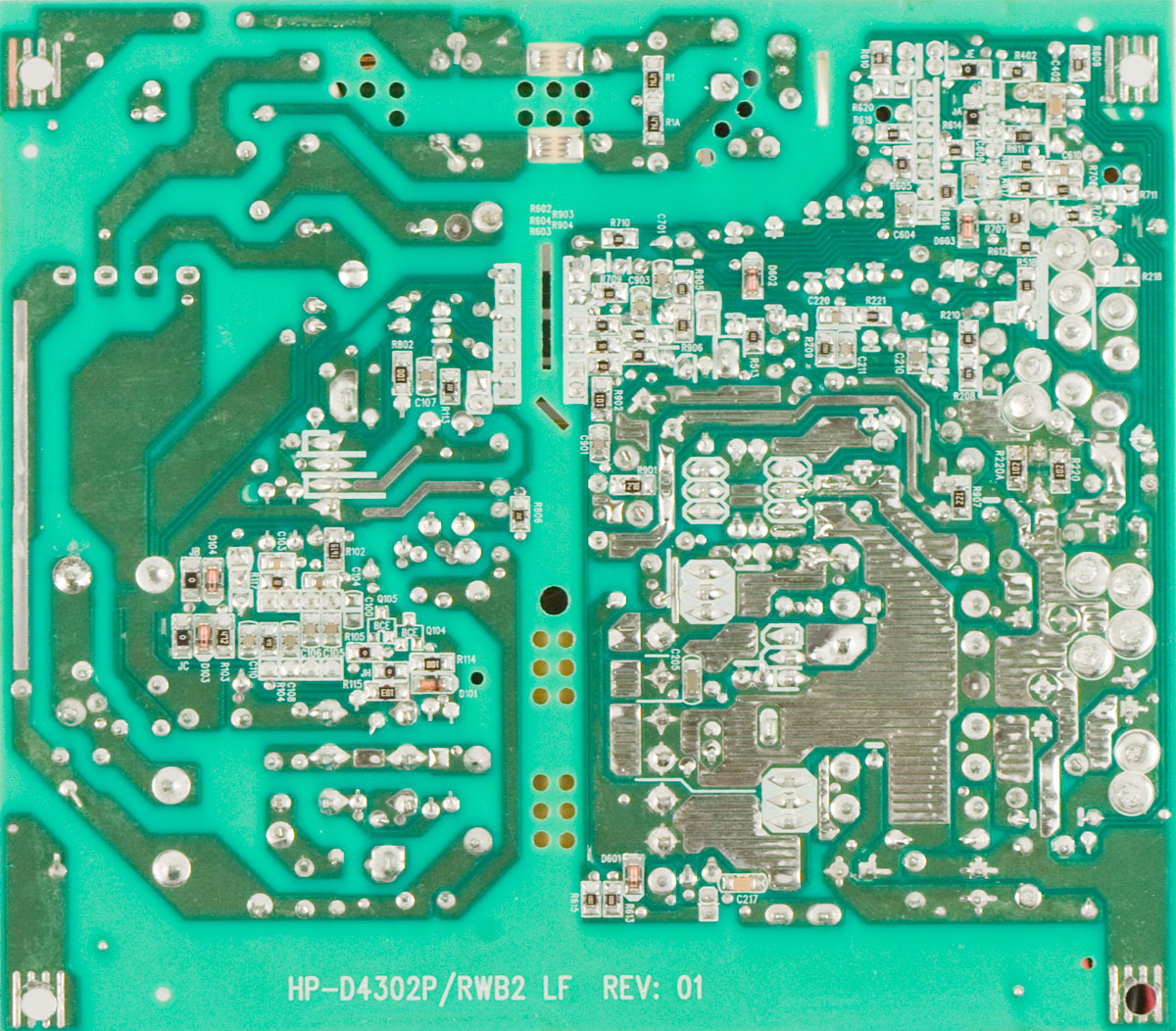

Опасения не подтвердились - внутренности блока выглядят достойно: монтаж аккуратный:
По сравнению с вышеописанными моделями упрощение налицо - штампованные алюминиевые радиаторы, "свободный" монтаж компонентов. Радует тот факт, что в стремлении удешевить модель не тронули такие узлы, как блок регулировки оборотов вентилятора и входной фильтр.
В высоковольтной части установлены два конденсатора TEAPO 560 мкФ 200 В:
Примечательно, что все силовые полупроводниковые элементы прижаты к радиатору через густо промазанную термопастой прокладку.
В низковольтной части - один крупный дроссель групповой стабилизации, электролитические конденсаторы и малогабаритные дроссели выходного фильтра. Чуть правее - ШИМ PS229/
Обдувает внутренности блока вентилятор ADDA AD1212MS-A71GL:
Шумовые показатели блока похуже, чем у двух предыдущих - 45 дБ на расстоянии метра при максимальной загрузке.
Сперва - графики КНХ:
Интересный момент - при малой нагрузке на канале +12 напряжение заметно (на 3%) проседает, но стоит нагрузить низковольтные каналы (+3,3 и +5) хотя бы на 10-15 ватт - и ситуация приходит в норму. Канал +3,3 выглядит очень хорошо, +5 под нагрузкой проседает вплоть до 4% от номинала.
Температура на низковольтном радиаторе при максимальной загрузке составила всего 58 градусов у корпусов диодных сборок - хороший результат.
В целом, 460-ваттную и 630-ваттную модель можно признать качественными и смело рекомендовать для установки в ПК по принципу "поставил и забыл": каких-то явных предпосылок для опасений нет, все критичные параметры (качество выдаваемого напряжения, уровень нагрева внутренностей, шум) можно оценить на твердую четверку.
Последний блок, HP-D4302RWB2, обладает лишь одним недостатком - странному поведению при малой загрузке отдельных каналов. Возможно, это особенность конкретного экземпляра. Но, поскольку отклонение напряжений от номинала не превышает 5%, причин дисквалифицировать его нет. В остальном - качественно исполненный БП, надежный и без изысков.
Выражаем благодарность компании Hipro за предоставленные на тесты блоки питания.
