Сегодня к нам в лабораторию попал на тестирование очередной не совсем обычный корпус. На сей раз это Antec Fusion Black. Корпус представляет собой классический лежачий кейс для сборки мультимедийного компьютера (HTPC). Но в отличие от корпуса того же формата, побывавшего у нас на тестах около месяца тому назад – эта модель гораздо более «узконаправленная».
В частности новый «Антек» допускает установку только материнских плата фомата «mini-ATX». Что значительно ограничивает ассортимент комплектующих, пригодных для использования в этом корпусе и уже само по себе ставит крест на попытках собрать сверхмощный компьютер в столь малом объеме.
С другой стороны, инженеры Антек применили несколько уникальных решений при проектировании внутреннего пространства корпуса, что по словам представителей компании должно повысить характеристики Fusion на ниве охлаждения компонентов без повышения общего уровня шумности системы.
Семейство Fusion включает в себя несколько моделей. Наш сегодняшний подопытный один из самых простых и доступных корпусов этой серии. Он предлагается в черном и серебристом вариантах и не укомплектован пультом ДУ. Модель «Fusion Remote» (как и ее вариант «Fusion Remote Black») конструктивно идентична тестируемой, но комплектуется пультом и программным обеспечением для него.
Особняком стоят модели Micro Fusion и Fusion Remote MAX. Первый – миниатюрный кейс, высотой всего 12 см. Второй – наоборот – здоровенный ящик, оснащенный 140-мм вентилятором в задней части и креплением для направленного обдува видеокарт.
Из всего семейства именно наш корпус является самым «типичным». По результатам его испытаний можно составить суждение о качестве и особенностях эксплуатации всей серии.
Корпус поставляется в коробке из плотного картона, имеющей габаритные размеры 50х50х20 см. Коробка не имеет дополнительных ручек и довольно неудобна в переноске.
Внутри упаковки корпус закреплен при помощи специальных форм из мягкого пенопласта. Кейс изготовлен из стали толщиной 0,8 мм и наверняка может похвастаться завидной прочностью. Большой вес (8,5 кг) может затруднить транспортировку, но помогает в борьбе с вибрациями.

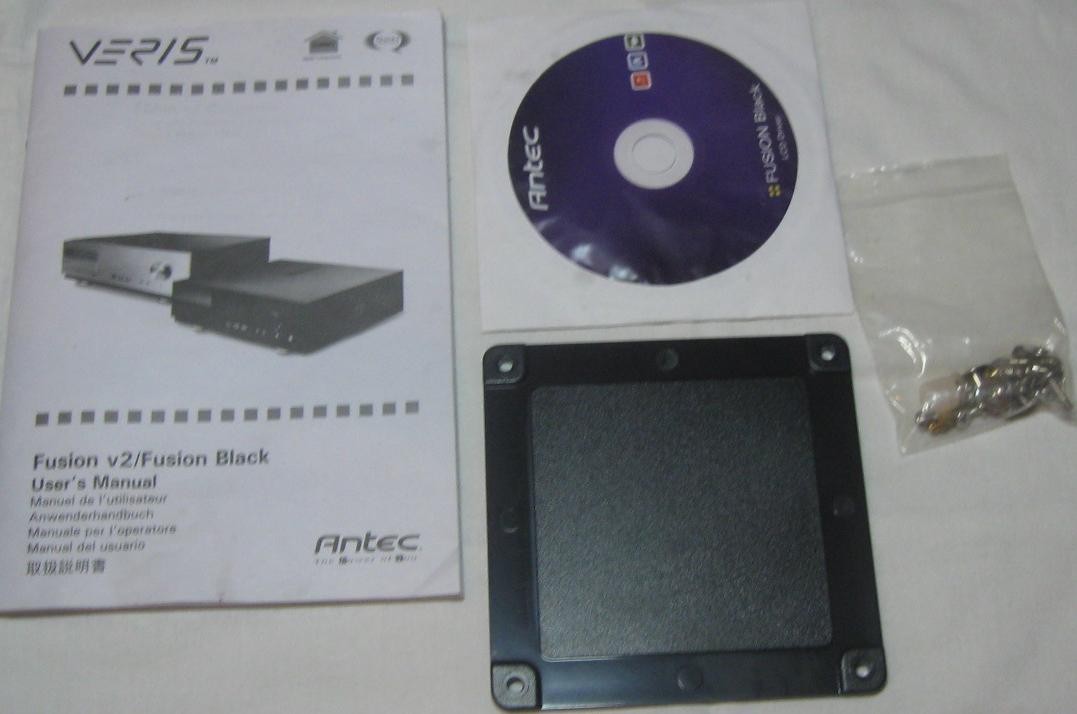

Комплектация стандартна для корпусов такого типа и включает в себя инструкцию, набор крепежных винтов и пластиковую заглушку для посадочного мета одного из 120-мм вентиляторов.
Диск, прилагаемый к корпусу, содержит ПО для активизации пульта дистанционного управления и очевидно является общим для всех моделей. Для нас здесь представляют интерес только драйверы VFD-дисплея, позволяющие синхронизировать его работу с популярными медиа-приложениями (классический Медиа-Центр Windows, Winamp и др.).
Давайте посмотрим на фото.
С первого взгляда становится понятным, что и в этом случае дизайнеры кейса для создания HTPC ставили перед собой задачу прежде всего «спрятать компьютер». Antec Fusion отлично замаскирован под компонент домашнего кинотеатра или музыкальной системы, заняв свое место в стойке с подобным оборудованием корпус никак не будет выделяться на его фоне. Габаритные размеры корпуса невелики и составляют 41,5х44,5х14 (ДхШхВ).
Передняя панель выполнена очень просто и на мой вкус даже «бедновато».
Крупная ручка «громкости» на самом деле несет на себе множество функций поддерживаемых программным обеспечением, поставляемым с корпусом. Чуть ниже расположены кнопки «Power» и «Reset», выполненные в виде небольших «металлических» кругляшков. Кнопки выполнены «заподлицо» с передней панелью – а «Reset» даже немного углублен, в целях предотвращения случайных нажатий.
В левой части передней панели расположен небольшой экран, на который выводится различная «мультимедийная» информация (названия проигрываемых треков, фильмов, функция эквалайзера). Прямо под ним располагается декоративная крышка отдела для дисководов. Это скорее очередная «имиджевая» деталь, чем устройство, приносящее реальную пользу владельцу. Крышечка подвешена на петлях в нижней части и дополнительно подпружинена. Открываясь, лоток привода просто выталкивает ее, однако, заходя обратно, может зацепиться передней частью. Во время испытаний такого не происходило, но, когда пружинка ослабнет, крышка может повести себя непредсказуемо.
Набор разъемов на передней панели можно считать «минимально-достаточным»: пара USB-портов, один IEEE 1394 (FireWire), аудиовход и аудиовыход типа «мини-джек». Никаких технических изысков не предусмотрено.
Задняя часть корпуса также скомпонована достаточно просто.
В правой части располагается блок питания, по центру заглушки для установки плат расширения. Здесь их всего четыре, но принимая во внимания форм-фактор материнских плат, применяющихся для установки в данный корпус – такое количество можно считать достаточным.
В левой части задней стенки мы можем видеть небольшую решетку с отверстиями квадратного сечения. Крепежных отверстий для установки вентилятора производитель не предусматривает, но измеренная мною диагональ квадрата составила точно 92-мм - так что стандартные «пропеллеры» такого диаметра прекрасно впишутся на это место.
Левая боковая стенка ничем не примечательна, за исключением перфорации в месте установки блока питания. Правая боковая стенка гораздо интереснее.
Сквозь нее дышат сразу два 120-мм вентилятора, прикрытых выпуклыми решетками с отверстиями квадратного сечения.
Днище корпуса также довольно оригинально: огромные ножки из мягкой резины (передние кроме того отделаны «под металл» - очередной дизайнерский изыск) помогают в борьбе за тишину, эффективно «развязывая» корпус и поверхность, на которой он установлен.
Кроме того в передней части днища мы можем видеть… решето :). Забегая вперед, скажу, что в этом месте расположена корзина для жестких дисков, и производитель таким образом обеспечил «хардам» дополнительную вентиляцию.
Верхняя крышка корпуса не представляет особого интереса. Ее крепление осуществляется винтами в задней части. По центру можно наблюдать небольшой воздухозаборник, спрофилированный, впрочем, таким образом, что его «проницаемость» для воздуха находится под большим сомнением. Выскажу предположение, что таким образом производитель борется с запыленностью внутреннего пространства.
Несмотря на некоторые интересные детали, видимые уже пре внешнем осмотре корпуса, основная «изюминка» спрятана именно внутри. Давайте подробнее рассмотрим интерьер кейса.
Итак, что же приготовили для нас хитрые конструкторы? Сразу же после снятия верхней крышки становится понятна основная идея разработчиков.
Приведем фото с официального сайта, на нем разными цветами выделены разные «объемы корпуса» - производитель постарался максимально «герметично» отделить их друг от друга. Основная цель подобной компоновки – разнести горячие компоненты системы «по разным углам», не позволяя им дополнительно подогревать друг друга и мешать доступу воздуха в наиболее проблемные зоны.
Например, незначительное изменение температуры блока питания некритично. А вот прогрев процессора, запертого между другими горячими компонентами системы, на лишние 5-7 градусов может значительно ухудшить разгонный потенциал, или что более верно для нашего случая: потребовать установки более шумной и громоздкой системы охлаждения.
Отсеки отделены друг от друга перегородками, причем центральная очень массивная и играет роль дополнительного ребра жесткости. Таким образом, в составе домашней мультимедийной системы при отсутствии специальной стойки можно не опасаться за прочность корпуса, на котором прекрасно расположатся другие компоненты вроде усилителя или высококачественного проигрывателя. Стоит отметить, что для проводки БП в перегородке предусмотрено специальное отверстие, прикрываемое сдвижной шторкой.
Основной объем корпуса, в котором располагается материнская плата, обслуживается двумя вентиляторами Antec TriCool.
Вентиляторы имеют трехступенчатую регулировку скорости, при помощи небольшого переключателя на специальном шнуре. Они уже не раз фигурировали в наших обзорах, однако для полноты изложения ниже приведена таблица характеристик вентиляторов на разных скоростях вращения крыльчатки.
| Режим работы |
Частота вращения |
Мощность воздухопотока |
Уровень шума |
| High (H) | 2,000 RPM | 79 CFM | 30 dBA |
|---|---|---|---|
| Medium (M) | 1,600 RPM | 56 CFM | 28 dBA |
| Low (L) | 1,200 RPM | 39 CFM | 25 dBA |
Как мы видим, вентиляторы на минимальных оборотах имеют приемлемые характеристики и, работая в паре, обеспечивают поток воздуха в 78 CFM. По личному опыту использования этой модели, могу сказать, что в корпусе подобные вентиляторы на минимальных оборотах практически не шумят, что для HTPC очень важно.
Заглушки плат расширения, также расположенные в этом отсеке, крепятся винтами и могут быть легко установлены на место в случае необходимости.
Второй по объему отсек предназначен для установки блока питания и дисковода. Корпус оснащен предустановленным блоком питания, мощностью 430W. Блок питания имеет наименование SU-430, и официальный сайт производителя ничего не сообщает о его характеристиках, однако, судя по наклейке, БП имеет следующие характеристики:
| Antec SU-430 430W | |||||||
|---|---|---|---|---|---|---|---|
| AC Input | 115V/230V 10A/6A 60/50Hz | ||||||
| DC Voltage | +3.3V | +5V | +12V1 | +12V1 | -5V | -12V | +5VSB |
| Max. Output | 25A | 25A | 16A | 16A | 2A | 0.8A | 2.0A |
| 130 W | 372 W | NA | NA | NA | |||
Блок питания имеет классическую (не модульную) схему. Ниже приведен полный перечень разъемов с указанием длины шнуров:
Дополнительно стоит отметить, что блок питания отвечает стандарту 80+ и оснащен встроенной защитой от перегрузок и скачков напряжения.
Как мы видим, суммарная мощность БП составляет даже 502W, но получить ее не удастся – об этом предупреждает специальная наклейка на его корпусе. Так что при использовании блока приходится прикидывать максимальное энергопотребление системы, которое не должно превысить 430 ватт, не смотря на теоретически-больший максимум. При этом БП оснащен вентилятором небольшого диаметра 80мм, работающим на удивление тихо.
В передней части отсека располагается корзина для дисководов. Ее устройство достаточно оригинально – корзина может быть легко извлечена из корпуса, для этого достаточно всего лишь потянуть рукой за ее заднюю часть. Передвигаясь по специальной направляющей корзина «выскользнет» вверх. Однако, в нижнем положении она зафиксирована достаточно плотно, кроме того в собранном положении корзина соприкасается с корпусом только специальными резиновыми ножками, что должно уменьшить передачу вибраций.
Третий отсек корпуса предназначен для установки жестких дисков и имеет самый маленький объем. Винчестеры располагаются в специальном креплении и крепятся классическим способом – на четырех винтах. Для снижения шума и вибраций используются силиконовые прокладки. При этом стоит отметить, что жесткие диски подвешиваются в положение «на ребре» - что не очень хорошо.
Всего допускается установка двух жестких дисков, что на мой субъективный взгляд для мультимедиа системы слишком мало. На данный момент максимальный объем памяти такой системы составит всего 2х1 Тб, совсем недавно были представлены винчестеры объемом 1.5 Тб – но и 3ТБ для хранения большого архива высококачественного видео и музыки может быть недостаточно. Тем паче – что топовые диски максимального объема обычно стоят очень приличных денег.
Отсек с корзиной для HDD отделен от основного объема корпуса (читай – материнской платы) – неполной перегородкой, которая ниже центральной на 3 см. Таким образом, два боковых вентилятора, по мысли инженеров «Антек», должны протягивать воздух от перфорации в нижней части отсека и помогать охлаждать винчестеры, прямой обдув которых не предусмотрен.
Конфигурация тестовой системы
Система охлаждения видеокарты во время проведения тестов работала в автоматическом режиме.
Для установки кулера ЦП был использован термоинтерфейс АлСил-3, производства компании GM-inform.
Конфигурация тестового стенда осталась практически неизменной, однако место моей штатной GA-X48-DS4 заняла материнская плата ASUS P5Q-VM формата mATX.
Данная материнская плата, не смотря на малые размеры, имеет весь набор регулировок питания и позволяет уверенно разгонять четырехъядерный процессор. Единственным недостатком «мамки» можно считать убогую систему питания, зачатую просаживающую напряжение под нагрузкой более чем на 0.1 вольта. В результате было принято решение использовать процессор, разогнанный до 3.5 Ггц при напряжении ровно 1.4 вольта. Этот режим позволял гарантированно проходить линпак, не смотря на значительное снижение напряжения. Дальнейший разгон также возможен и на «безопасных» напряжениях до 1.45В процессор может взять 3.75Ггц, но в процессе тестирования периодически возникали ошибки при прохождении Линпака.
Кроме того в составе мультимедийных систем такие горячие «камни» используются крайне редко, так что величину разгона можно считать достаточной.
В ходе тестирования нагрузка на центральный процессор создавалась при помощи 20 проходов теста Linpack (оболочка LinX v. 0.5.1), при этом объем используемой оперативной памяти задавался вручную и составлял 1850 Мб (размер задачи – 15561). Прогрев видеоподсистемы осуществлялся с помощью популярного теста FurMark версии 1.4.0 в режиме «Stability Test», разрешение экрана 1680*1050, MSAA 8x. Нагрузка на жесткий диск, максимально приближенная к повседневной, создавалась при помощи копирования папки объемом 10 Гбайт с разнородными файлами. Мониторинг температур компонентов системы осуществлялся при помощи утилиты SpeedFan весии 4.35, во избежание ошибки все показания температуры процессора также контролировались при помощи утилиты RealTemp версии 2.79.7. Мониторинг температуры ядра видеокарты производился при помощи утилиты Riva Tuner v2.20 (новейшая версия, доступная на момент тестирования).
Температура воздуха в комнате на протяжении всего периода тестирования равнялась ~23 градусам Цельсия. Во избежание влияния сквозняков и посторонних токов воздуха на температуру компонентов системы (особенно в случае использования открытого стенда), помещение, в котором проводилось тестирование, не проветривалось, температура воздуха контролировалась при помощи бытового спиртового термометра.
В связи с особенностями предполагаемого использования корпуса в процессе тестирования вентиляторы TriCool работали в режиме минимальных оборотов.
В целом результаты тестирования можно признать хорошими, однако, на мой взгляд, бросается в глаза то, что в корпусе сделан акцент на охлаждении центрального процессора. Два 120-мм вентилятора, расположенных в непосредственной близости от кулера ЦПУ, обеспечивают очень достойный температурный режим последнего, практически вровень с открытым стендом.
Однако, с охлаждением видеокарты, не имеющей прямого обдува, все не так гладко.
Мой HDD в процессе предыдущих тестов показал себя совсем не горячим. Так что и здесь ситуация не особенно меняется. Небольшой прогрев жесткого диска можно считать приемлемым. Однако при использовании более вместительных жестких дисков, особенно в паре, данный отсек корпуса потребует доработки.
В целом корпус показал себя достойно, обеспечив отличный уровень охлаждение ЦП. Однако другие компоненты чувствовали себя хуже, видимо конструкторы намеренно «забыли» о них, предположив, что мощная видеокарта медиацентру не нужна.
К сожалению, вся мультимедийность данного кейса заключается в наличии крупной «ручки громкости» и VFD-дисплея на передней панели. Выпуск корпуса такого назначения без пульта ДУ сразу же отнимает у него львиную долю функций, и не выглядит оправданным.
К дополнительным минусам корпуса можно отнести наличие всего двух посадочных мест для жестких дисков. Однако данная проблема частично решаема путем установки еще одного HDD в нижний (неиспользуемый) слот корзины для дисководов – переходники-шасси представлены на рынке достаточно широко.
Если подытожить – ничего интересного. Корпус очень скушен, туго поддается модернизации из-за плотно скомпонованного внутреннего пространства, допускает установку только материнских плат формата mATX. Нам – оверам «поживиться» тут нечем, а вот фанаты мультимедиа возможно и найдут кейс интересным.
Благодарю компанию Карин, единственного официального дистрибьютора компании Antec, за предоставленный на тестирование корпус, а также магазин Xmemory за предоставленную для тестового стенда материнскую плату.
Константин Назаров aka Лакс (НАВАХУ)
