В одной из предыдущих статей о системах охлаждения для центральных процессоров мы уже обращали ваше внимание на наметившуюся среди производителей тенденцию к выпуску внешне интересных и привлекательных для потенциального покупателя кулеров. Причина, как вы помните, довольно проста и заключается в том, что тепловыделение современных процессоров как Intel, так и AMD в настоящее время не возрастает. То есть, эффективности уже существующих воздушных кулеров хватает для разгона и стабильного функционирования процессоров, в том числе и на достаточно высоких частотах (от 4 ГГц). Между тем, жёсткая конкуренция в этом сегменте и необходимость борьбы за клиентов побуждают именитых брендов анонсировать и запускать затем в производство такие кулеры, как например герой сегодняшнего обзора Thermaltake DuOrb (CL-P0464). Его младшего брата – кулер для видеокарт с аналогичным названием, но другим кодом CL-G0102 – мы уже тестировали ранее и с удовольствием ещё раз отметим его высокую эффективность. Как проявит себя новинка на ниве охлаждения центральных процессоров, вам и расскажет сегодняшняя статья.
Новинка поставляется в очень красивой вертикально ориентированной упаковке, выполненной из плотного глянцевого картона. В центре лицевой и оборотной сторон в картоне коробки выполнены вырезы, аккурат по размерам кулера и его основания:
Кроме того, на лицевой стороне приведён список поддерживаемых процессоров, а также отдельным ярлыком указана совместимость с Socket AM2. Оборотная и боковые стороны коробки отведены под описание ключевых особенностей кулера и под полный список технических характеристик.
Внутри картонной упаковки находится пластиковая оболочка, отлитая по форме кулера и прочно его фиксирующая:
Сверху вентиляторы кулера аккуратно закрыты пластиковой крышкой.
В верхней части этой упаковки находится маленькая коробочка с аксессуарами комплекта поставки. В число последних производителем включены следующие компоненты:
Кулер к настоящему времени уже появился в продаже, а его рекомендованная стоимость составляет 59.9 долларов США.
Конструкция Thermaltake DuOrb исключительно оригинальна. Более чем уверен, что никто не сможет просто так пройти мимо полки в магазине, на которой он лежит. Впрочем, смотрите сами:
Красив, не правда ли? Размеры кулера составляют 202 x 106 x 86 мм при весе в 598 грамм. "Скелетом" конструкции нового кулера являются шесть медных тепловых трубок диаметром 6 мм, выходящие из медной пластины в основании кулера:
Трубки разбиты на две группы по три трубки в каждой. На каждой из трёх трубок в группе нанизана своя секция рёбер, причем принцип распределения радиаторов на трубках выбран очень грамотно. Две тепловых трубки, выходящие из центральной части основания кулера на которую приходится самая значительная часть тепловой нагрузки, проходят по самому большому диаметру радиатора, состоящему только из тонких медных рёбер:
Две следующие трубки (если двигаться от центра основания к его краям) проходят по малой окружности радиатора, состоящей уже из алюминиевых рёбер. Ну а на паре самых крайних трубок в основании и вовсе нанизаны лишь небольшие сегменты алюминиевого радиатора. Учитывая сравнительно невысокий вес кулера и небольшую площадь алюминиевых радиаторов, можно было бы и их сделать из меди, как мне кажется.
Сверху конструкция охлаждается двумя 80-мм крыльчатками вентиляторов, установленными на алюминиевой рамке:
Вентиляторы вращаются с постоянной скоростью в 2000 об/мин, создавая воздушный поток в 37.67 CFM и шумя на 24 дБА. Нормативный срок службы подшипников качения вентиляторов составляет 50 тысяч часов. В дополнение, один вентилятор оснащён красной подсветкой, а второй – синей. Фото будет приведено ниже.
По внешнему виду нетрудно догадаться, что DuOrb спроектирован таким образом, чтобы обеспечить эффективное охлаждение не только центрального процессора, но и элементов околосокетного пространства, а также оперативную память. Схематично производитель изображает это следующим образом:
Выглядит занимательно. Вот только бы вся эта красота еще и при охлаждении самого центрального процессора не спасовала. Проверим.
Основание кулера защищено от царапин полиэтиленовой пленкой с предупреждением об обязательном её удалении перед установкой кулера. Сняв эту плёнку, обнаруживаешь качественно обработанную поверхность медной пластины в основании:
Правда при ближайшем её рассмотрении становятся видны слегка заполированные следы от фрезы:
Поверхность основания ровная – отпечаток тонкого слоя термоинтерфейса как на стекле, так и на ровной крышке теплораспределителя процессора получился равномерным.
Трубки в медной пластине основания кулера лежат в желобках, благодаря чему увеличена полезная площадь контакта тепловых трубок с основанием:
Следов пайки или термоклея на краях пластины и самих трубок не замечено, да и в целом хотелось бы отметить крайне качественную и аккуратную сборку всего устройства. Сверху над трубками установлена алюминиевая пластина, являющаяся опорой для универсальной пластины крепления системы охлаждения. Вот как раз о принципах и методике крепления кулера мы с вами и поговорим в следующем подразделе сегодняшней статьи.
Установка нового кулера на все современные платформы подробно изложена в прилагающейся инструкции, тем не менее, и в этом разделе есть о чем рассказать. В первую очередь, необходимо отметить, что Thermaltake DuOrb не предназначен для установки на материнские платы с разъёмом Socket 754/939/940. По всей видимости, компания Thermaltake считает такой тип разъёма уже устаревшим, посему не предусмотрела в комплекте поставки крепление для него. В двух оставшихся случаях – LGA 775 и Socket AM2 – материнскую плату придётся вынимать из корпуса системного блока. Данная процедура необходима для установки креплений, приворачиваемых сквозь плату:
В случае с LGA 775 усилительная пластина с оборотной стороны платы не применяется, а крепления притягиваются к плате с оборотной стороны гайками с прокладками. Кстати, шайб-прокладок всего лишь четыре и ставить их инструкцией рекомендовано с оборотной стороны платы. В таком случае непонятно почему же не предусмотрены прокладки с лицевой стороны платы, ведь металлические крепления при установке ложатся непосредственно на текстолит PCB платы и при притягивании могут повредить дорожки. Впрочем, это хоть и недоработка, но не столь существенная, так как найти четыре шайбочки (хоть от комплекта корпусных винтов) и подложить их под лапки крепления смогут даже не оверклокеры ;).
Ну а далее всё очень просто: наносим термоинтерфейс на процессор, ставим кулер, вставляем в его основание прижимную пластину и притягиваем её с двух сторон винтами с пружинами:
На материнских платах с разъёмом Socket AM2 кулер устанавливается по такому же принципу, но используются стойки-крепления другого типа, а также backplate.
Теперь о совместимости с материнскими платами. Во-первых, при установке один из радиаторов кулера нависает над оперативной памятью, поэтому с памятью с высокими радиаторами придётся распрощаться, так как под DuOrb умещается память только стандартной высоты:
При этом вынуть или поставить модули никакого труда не составит, небольшой запас по высоте имеется. Во-вторых, новый кулер можно установить только в одном положении, а именно таким образом:
Если попытаться перевернуть кулер на 180 градусов относительно приведённого положения на фото, то его левая часть будет упираться в заднюю стенку корпуса системного блока, либо вентилятор на ней и не позволит установить материнскую плату в корпус. Если же повернуть кулер на 90 градусов, то мигом перекрывается доступ к верхнему PCI-Express разъёму платы, а с другой стороны один из радиаторов кулера упрётся в блок питания. Так что, как видите, внутри корпуса системного блока и при использовании дискретных видеокарт выбирать не приходится.
Подсветка работает исправно, правда не знаю, насколько это понравится оверклокерам... Субъективно, лично мне больше нравится монотонная подсветка, нежели одновременно двух типов:
Добавлю здесь, что подсветку отключить нельзя, впрочем, это уже придирка.
Технические характеристики и рекомендованная стоимость нового кулера от Thermaltake сведены в следующую таблицу:
| Наименование технических характеристик |
Thermaltake DuOrb (CL-P0464) |
|---|---|
| Размеры кулера Д х Ш х В, (вентилятора), мм | 202 x 106 x 86 (80 х 80 х 20) х 2 |
| Материал радиатора и конструкция | две секции медного и алюминиевого радиатора на шести медных тепловых трубках диаметром 6 мм, выходящих из медного основания |
| Скорость вращения вентиляторов, об/мин | ~ 2 000 (±10%) |
| Воздушный поток, CFM | ~ 37.67 |
| Максимальное статическое давление, mmH2O | ~ 1.27 |
| Уровень шума, дБА | ~ 24.0 |
| Тип и число подшипников вентилятора | 2, качения |
| Время наработки подшипников на отказ, часов | 50 000 |
| Номинальное напряжение вентилятора, В | ~ 12 (5 стартовое) |
| Максимальное суммарное потребление, Ватт | 5.04 |
| Возможность установки на CPU разъёмы | LGA 775, Socket AM2/754/939/940 |
| Полная масса кулера, грамм | 598 |
| Дополнительно (особенности) | термопаста SilMORE, синяя и красная подсветка вентиляторов |
| Рекомендованная стоимость, долларов США | ~59.9 |
Новая система охлаждения от Thermaltake и её сегодняшний конкурент тестировались в двух режимах: на открытом стенде, когда материнская плата находится горизонтально на столе, а кулеры на ней в вертикальном положении, а также в закрытом корпусе системного блока при вертикальном расположении материнской платы.
Конфигурация системного блока во время проведения тестирования была одинаковой и состояла из следующих комплектующих:
Предел разгона четырёхъядерного процессора на самой слабой системе охлаждения сегодняшней статьи оказался равным 3.8 ГГц при повышении напряжения в BIOS материнской платы до 1.5125 В. Программы мониторинга фиксировали напряжение немного ниже, чем было выставлено в BIOS материнской платы, а именно на уровне 1.48~1.50 В.
Все тесты были выполнены в операционной системе Windows XP Professional Edition SP2. Для мониторинга температуры процессора использовалась утилита мониторинга SpeedFan версии 4.34 Beta 44, поддерживающая считывание показаний температуры непосредственно из регистров процессоров (Core Sensor's):
Технологии автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы были выключены. Контроль срабатывания термозащиты процессора (режима пропуска тактов) осуществлялся с помощью утилиты RightMark CPU Clock Utility 2.35.0:
Разогрев CPU был выполнен с помощью программы OCCT (OverClock Checking Tool) версии 2.0.0а в режиме максимальной нагрузки на процессор при 30-минутном периоде тестирования, из которого 1 первая и 4 последние минуты являются временем простоя системы:
Эффективность систем охлаждения проверялась не менее чем двумя циклами тестирования с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде период стабилизации был практически вдвое меньше. Несмотря на период стабилизации температуры, как правило, результаты второго цикла прогрева были выше на 0.5-1 градус Цельсия. За итоговый результат принимались максимальные показатели температуры самого горячего из четырёх ядер процессора по двум циклам тестирования (при условии если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё, как минимум, один раз).
Комнатная температура во время тестирования контролировалась электронным термометром, установленным рядом с системным блоком, с возможностью мониторинга изменения температуры в комнате за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура была несколько выше, чем обычно, и находилась в диапазоне 25.5 ~ 26.0 градусов Цельсия и является начальной точкой отсчёта на диаграммах температур. Добавлю, что частота вращения вентиляторов кулеров на диаграммах указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за всё время тестирования.
Измерение уровня шума систем охлаждения проводилось электронным шумомером CENTER-321 по хорошо знакомой постоянным посетителям нашего сайта методике. Уровень шума, комфортный по субъективным ощущениям, составляет ~34.5 дБА и отмечен на диаграмме голубой штриховой полосой. Фоновый уровень шума системного блока без процессорного кулера, измеренный с расстояния в 1 метр, не превышал отметку в 32.5 дБА.

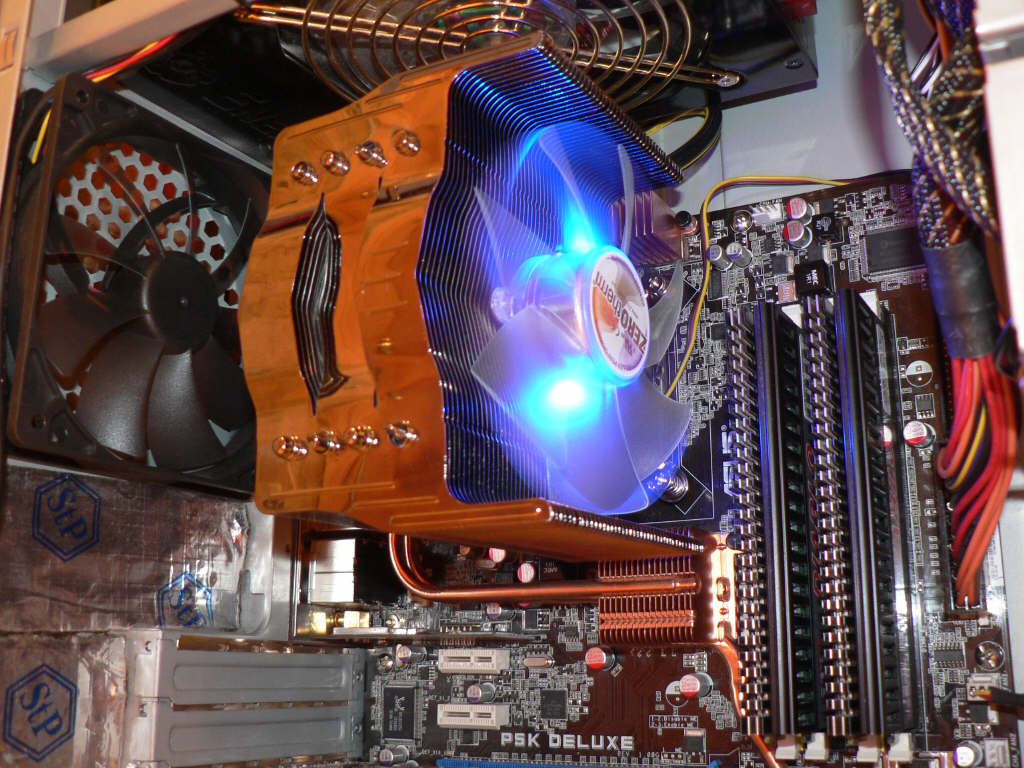

Для сравнения с новинкой от Thermaltake в тестирование был добавлен ZEROtherm NV120 Premium, стоимость которого вполне сопоставима с рассмотренной в сегодняшней статье системой охлаждения. Кроме того, эта модель ZEROtherm также стильно выглядит, а её вентилятор оснащён голубой подсветкой, что может привлечь оверклокеров с моддерскими наклонностями:
Данный кулер тестировался в одном режиме при скорости вращения его вентилятора в ~1490 об/мин с достаточно умеренным уровнем шума.
Сначала посмотрим на то, как справится Thermaltake DuOrb с охлаждением разогнанного процессора на открытом стенде:
Thermaltake DuOrbИ сразу следом посмотрим как в этих же условиях охлаждает процессор его сегодняшний соперник:
ZEROtherm NV120 PremiumОчевидно, что кулер от ZEROtherm выиграл у героя сегодняшнего обзора 8 градусов Цельсия в пике нагрузки (79 градусов против 71). Внутри корпуса системного блока температура процессора в пике нагрузки под Thermaltake DuOrb выросла на 3 градуса Цельсия, а под ZEROtherm NV120 Premium на 4 градуса. Таким образом, окончательные результаты тестирования выглядят так:
Сколь много кулер от Thermaltake уступил одному из Суперкулеров видно по диаграмме, я же добавлю, что с Thermaltake DuOrb частоту процессора не удалось поднять выше даже на открытом стенде, несмотря на сравнительно низкую температуру. В то же время, с использованием ZEROtherm NV120 Premium процессор стабильно функционировал на 4020 МГц при напряжении в 1.6125 В.
Уровень шума протестированных в сегодняшней статье систем охлаждения измерен с расстояний в 3 см, 1 метр и 3 метра и приведён на диаграмме ниже:
Ну что ту сказать? Да, Thermaltake DuOrb оказался совсем не тихим кулером, так как его уровень шума не укладывается в субъективные границы комфорта. На мой взгляд, новому кулеру не помешали бы вентиляторы с управлением методом широтно-импульсной модуляции (PWM) и возможно даже с увеличенной максимальной частотой вращения до ~2500, а то и ~3000 об/мин. Конечно же, идеальным вариантом было бы включение в комплект поставки регулятора оборотов, чтобы предоставить пользователю самому балансировать между эффективностью и уровнем шума.
Как показали сегодняшние тесты, Thermaltake DuOrb вовсе не является сверхэффективным воздушным кулером и не относится к касте Суперкулеров. Тем не менее, нельзя сказать, что его дни на рынке систем охлаждения сочтены. Данный кулер нельзя рассматривать только со стороны эффективности охлаждения CPU, околосокетного пространства или модулей оперативной памяти. Конечно же, это немаловажные факторы, но далеко не всегда и не всем оверклокерам и, тем более, обычным пользователям нужна максимальная эффективность воздушной системы охлаждения и максимальный разгон процессора при этом. Зачастую имеют значение такие факторы как внешний вид кулера, оригинальность его конструкции, способная удивить друзей и знакомых, подсветка, наконец (я уже не говорю про моддеров). А если при всём при этом кулер ещё и вполне достойно охлаждает, то он наверняка займёт свое место в прозрачных корпусах или открытых стендах компьютерных салонов, неизбежно привлекая внимание потенциальных покупателей. Ну а чтобы не казалось всё так гладко, здесь нужно добавить, что уровень шума нового кулера не является комфортным, пусть и высоким его назвать было бы некорректно.
