Проект создания нового супер-кулера GlacialTech.
реклама
« Никакого водяного охлаждения – только воздух!»,- так говорят апологеты систем воздушного охлаждения. И действительно, с появлением суперкулеров на тепловых трубках, сравнимых по эффективности с водяным охлаждением, целесообразность последнего вызывает большие сомнения. Посему в этот раз я предлагаю вариант создания супер-кулера, использующего тепловые трубки.
Цель создания: достижение высокой эффективности при низком уровне шума.
Начнем с вентилятора.
Как известно, наиболее удачный тип вентиляторов по уровню производимого шума при сохранении достойной производительности - радиальные вентиляторы. Плюсы в том, что при создаваемым ими высоком давлении выдуваемого воздуха они сохраняют тишину. Существенный минус – снижение объема прокачиваемого воздуха по сравнению с осевыми вентиляторами.
Такой тип вентиляторов можно наблюдать на современных высокопроизводительных видеокартах – кулера захватывают воздух внутри системного блока и выносят его наружу.
По подобному принципу и необходимо строить процессорный супер-кулер.
За базу можно взять основание с тепловыми трубками от Igloo 5700 MC.
Наиболее эффективен будет вариант с забором холодного воздуха из помещения путем установки гибкого воздуховода (Air-duct). Данным устройством необходимо комплектовать все подобные кулеры для обеспечения наилучшей эффективности.

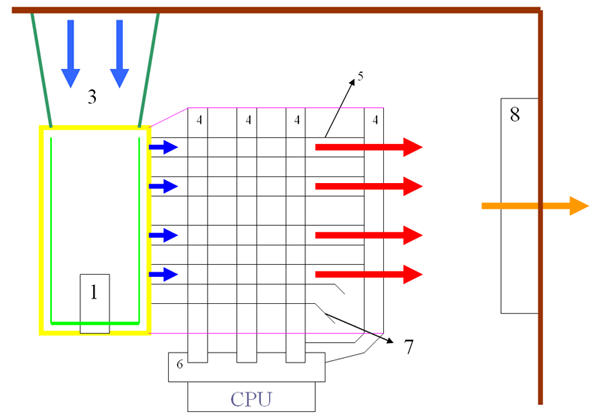

На картинке схематично изображено устройство супер-кулера.
1-ось вентилятора с мотором; 3-воздуховод (Air-duct); 4-тепловые трубки; 5-теплосъемные пластины; 6-основание супер-кулера; 7- теплосъемные пластины; 8-системный вентилятор (размер зависит от корпуса).
Темно-зеленым отмечены стенки воздуховода; Синим - направления движения холодного воздуха; Красным и оранжевым направления движения горячего воздуха; Желтым - корпус радиального вентилятора; Зеленым - крыльчатка радиального вентилятора; Розовым – кожух супер-кулера; Коричневым – стенки корпуса.
Схема работы такова.
Холодный воздух захватывается за пределами системного блока, проходит через воздуховод (Air-duct)(3), устремляясь к крыльчатке вентилятора. Далее ускоряется вентилятором и проходит сквозь теплосъемные платины (5). Теплосъемные пластины (7) имеют специальную форму, направляющие поток на силовые элементы материнской платы. После прохода сквозь супер-кулер горячий воздух выводится наружу через системный вентилятор, расположенный на задней стенке корпуса системного блока. Обязательным условием необходимо признать наличие кожуха супер-кулера – он будет участвовать в формировании потока воздуха.
Сверху устройство будет выглядеть примерно так.
1-корпус радиального вентилятора; 2-кожух супер-кулера; 3- вентилятор; 4- воздухозаборник; 5-системный вентилятор.
Таким образом, мной предложен вариант супер-кулера: тихого и эффективного, способного охладить любые современные процессоры.
Надеюсь, в будущем можно будет увидеть подобные процессорные супер-кулера.
