"Тряхнем стариной" - охлаждаем OldTime CPU (s-370) в переходнике Slot-1
До сих пор у многих граждан на просторах нашей необъятной родины трудятся рабочие лошадки - материнские платы на чипах 440BX,LX,ZX и даже серверные 440GX с гнездом для установки процессора Slot-1. Но процессоры в исполнении для slot-1 и в те времена были редкостью (последним действительно массовыми были пожалуй катмаи - P!!! с частотой 600 мгц) поэтому все последующие CPU можно было установить на данные мезерборды с помощью переходника с сокетом-370, а в них процессоры под соответствующий разъем, причем переходников было великое множество от самых простых до крутых со сменой множителя, напряжения и частоты шины, например MSI-6905. Однако процессоры надо охлаждать – а для данных переходников приходилось использовать мелкие по размерам кулера (большие физически не помещались – попроб...
До сих пор у многих граждан на просторах нашей необъятной родины трудятся рабочие лошадки - материнские платы на чипах 440BX,LX,ZX и даже серверные 440GX с гнездом для установки процессора Slot-1. Но процессоры в исполнении для slot-1 и в те времена были редкостью (последним действительно массовыми были пожалуй катмаи - P!!! с частотой 600 мгц) поэтому все последующие CPU можно было установить на данные мезерборды с помощью переходника с сокетом-370, а в них процессоры под соответствующий разъем, причем переходников было великое множество от самых простых до крутых со сменой множителя, напряжения и частоты шины, например MSI-6905. Однако процессоры надо охлаждать – а для данных переходников приходилось использовать мелкие по размерам кулера (большие физически не помещались – попробуйте, например, установить Th Volcano 5 на такой переходник). В этом и была вся проблема, т.к. материнские платы на 440BX были супер в плане разгона, а вот с охлаждением выходила беда
. Но тогда еще можно было найти приемлемый вариант, а что делать сейчас? И менять кулер нужно вовсе не потому, что мы хотим разгонять, а совсем по другой причине…
Как правило, срок наработки на отказ у хороших кулеров 50 000 часов непрерывной работы, что чуть больше 5 лет. Но где Вы встречали в 1998-2000 году хорошие кулера
?
Я лично не встречал, а видел только китайские вариации на тему:
(кликните по картинке для увеличения)
Типичный представитель того времени
поэтому китайские поделки начинают выть уже на второй год эксплуатации (Если повезет) и их нужно менять, но на что?
Даже сейчас в 2006 году можно применив смекалку поменять кулер
и я расскажу как это сделать
…
Мной лично был опробован Titan TTC-D5T (/lab/show/14861/Svezhij_kuler_ot_Titan), возможно есть и другие подобные кулера, но к сожалению, аналогов от GlacialTech не обнаружил
.
Что же необходимо сделать, чтобы Titan TTC-D5T превратился в кулер для переходника слот-1? Ведь они совсем непохожи!!!
(кликните по картинке для увеличения)
Общий вид Titan TTC-D5T
(кликните по картинке для увеличения)
Объясняю – совсем чуточку:
1. Открутить непосредственно вентилятор, оставляя только голый радиатор:
(кликните по картинке для увеличения)
Голый радиатор
2. Совместить указанные части, как показано на рисунке:
(кликните по картинке для увеличения)
Примеряем
Сделать это совсем нетрудно, достаточно точно попасть саморезами, которые Вы только что открутили, снимая вентилятор (причем у Вас останется 2 запасных
. Даже двух саморезов достаточно для надежного крепления вентилятора.
3. Пристегнуть новоиспеченный кулер к переходнику (незабываем нанести термопасту
:
(кликните по картинке для увеличения)

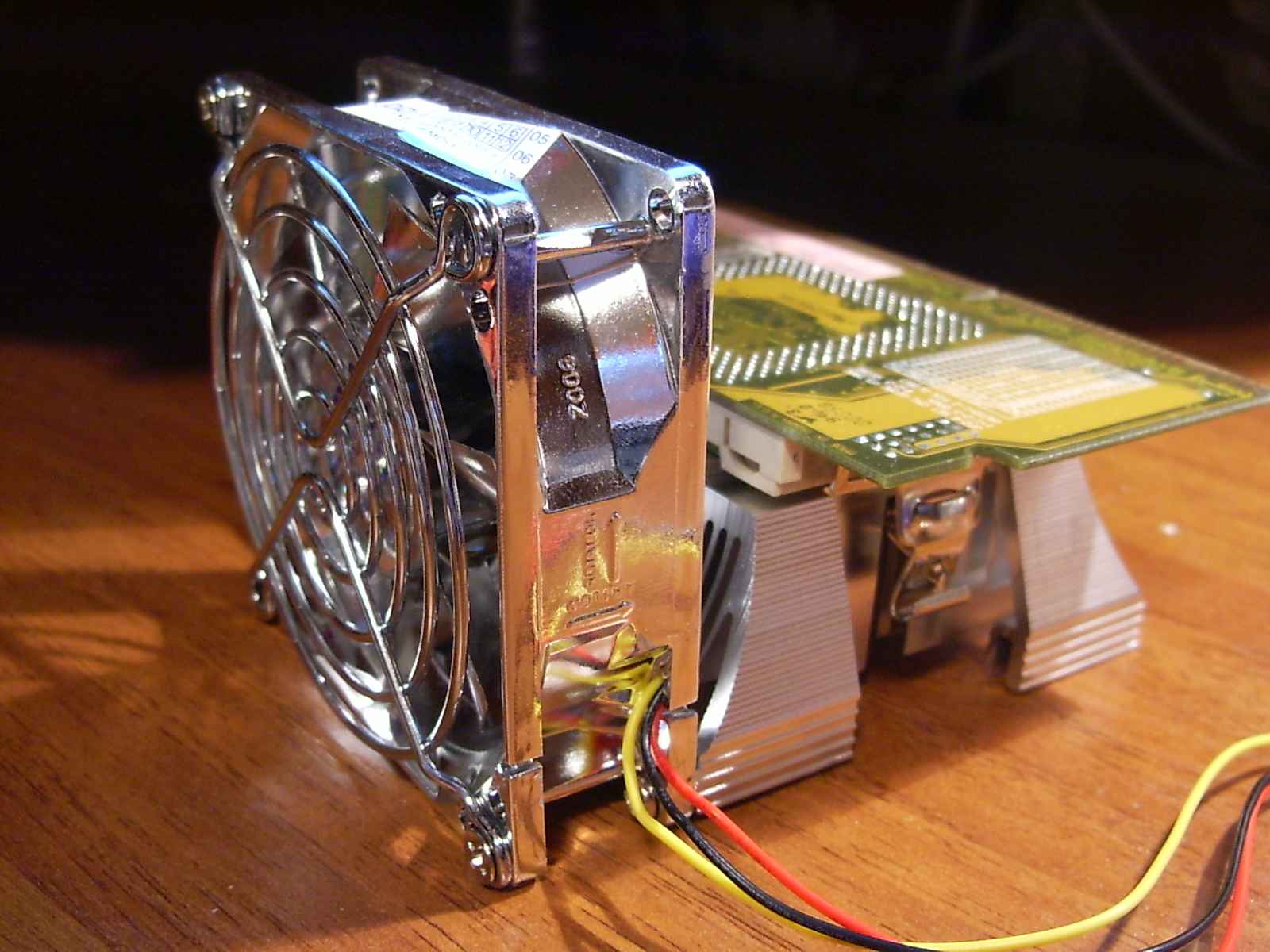

Готовый результат
(кликните по картинке для увеличения)
Вид 3/4 (Готовый результат)
(кликните по картинке для увеличения)
Самолет
(Готовый результат)
После всех операций результат ошеломляет!!!
Во-первых, мы получили бесшумную систему, т.к. переведя данный кулер на 5 вольт он становится абсолютно бесшумным, а запас производительности безумный!!!
Во-вторых, есть новый стимул поразгонять свою старую систему без ущерба для нее, да еще с бонусами из-за того что подобная схема охлаждет пространство за переходником, где расположены силовые элементы, чтобы Word работал еще быстрее
!!!
В-третьих, этого кулера точно хватит до тотального устаревания всей системы
и менять его больше не придется!!!
Единственное условие - конструкция достаточно высока и в системах с вертикальным расположением БП - нужно провести замеры - примерная высота с установленным в слот переходником 11,5 - 12 см.
(кликните по картинке для увеличения)
Установленный чудо-кулер
Успешной Вам замены
!
P.S. Однако не все так плохо для любителей GlacialTech, т.к. мне тоже захотелось хоть чуть-чуть прикоснуться к конкурсу компании, производящей замечательные кулера(хотя формально я не имею права учатсвовать в замечательном событии т.к. использовал "чужой" радиатор), мне удалось приспособить вентилятор от Igloo 5050 к отдельному радиатору и вот что получилось:
(кликните по картинке для увеличения)
GlacialTech (Общий вид)
(кликните по картинке для увеличения)
Пропеллер от GlacialTech
а учитывая, что этот вентилятор в разы надежнее, эффективнее и бесшумнее из-за прорезей на вентиляторе, то это хороший выбор...
Как правило, срок наработки на отказ у хороших кулеров 50 000 часов непрерывной работы, что чуть больше 5 лет. Но где Вы встречали в 1998-2000 году хорошие кулера
Я лично не встречал, а видел только китайские вариации на тему:
(кликните по картинке для увеличения)
Типичный представитель того времени
поэтому китайские поделки начинают выть уже на второй год эксплуатации (Если повезет) и их нужно менять, но на что?
Даже сейчас в 2006 году можно применив смекалку поменять кулер
Мной лично был опробован Titan TTC-D5T (/lab/show/14861/Svezhij_kuler_ot_Titan), возможно есть и другие подобные кулера, но к сожалению, аналогов от GlacialTech не обнаружил
Что же необходимо сделать, чтобы Titan TTC-D5T превратился в кулер для переходника слот-1? Ведь они совсем непохожи!!!
(кликните по картинке для увеличения)
Общий вид Titan TTC-D5T
(кликните по картинке для увеличения)
Объясняю – совсем чуточку:
1. Открутить непосредственно вентилятор, оставляя только голый радиатор:
(кликните по картинке для увеличения)
Голый радиатор
2. Совместить указанные части, как показано на рисунке:
(кликните по картинке для увеличения)
Примеряем
Сделать это совсем нетрудно, достаточно точно попасть саморезами, которые Вы только что открутили, снимая вентилятор (причем у Вас останется 2 запасных
3. Пристегнуть новоиспеченный кулер к переходнику (незабываем нанести термопасту
(кликните по картинке для увеличения)
Готовый результат
(кликните по картинке для увеличения)
Вид 3/4 (Готовый результат)
(кликните по картинке для увеличения)
Самолет
После всех операций результат ошеломляет!!!
Во-первых, мы получили бесшумную систему, т.к. переведя данный кулер на 5 вольт он становится абсолютно бесшумным, а запас производительности безумный!!!
Во-вторых, есть новый стимул поразгонять свою старую систему без ущерба для нее, да еще с бонусами из-за того что подобная схема охлаждет пространство за переходником, где расположены силовые элементы, чтобы Word работал еще быстрее
В-третьих, этого кулера точно хватит до тотального устаревания всей системы
Единственное условие - конструкция достаточно высока и в системах с вертикальным расположением БП - нужно провести замеры - примерная высота с установленным в слот переходником 11,5 - 12 см.
(кликните по картинке для увеличения)
Установленный чудо-кулер
Успешной Вам замены
P.S. Однако не все так плохо для любителей GlacialTech, т.к. мне тоже захотелось хоть чуть-чуть прикоснуться к конкурсу компании, производящей замечательные кулера(хотя формально я не имею права учатсвовать в замечательном событии т.к. использовал "чужой" радиатор), мне удалось приспособить вентилятор от Igloo 5050 к отдельному радиатору и вот что получилось:
(кликните по картинке для увеличения)
GlacialTech (Общий вид)
(кликните по картинке для увеличения)
Пропеллер от GlacialTech
а учитывая, что этот вентилятор в разы надежнее, эффективнее и бесшумнее из-за прорезей на вентиляторе, то это хороший выбор...
