Ещё раз о вольтмоде Radeon 9700Pro
реклама
Рабочий стол ZoMBie. )
Надо сказать, что собирались мы не побездельничать, а немного поработать. В частности, заняться вольтмодом карты Gigabyte Radeon 9700Pro, счастливым обладателем которой и является ZoMBie. Надо заметить, что карта отличается от референсной лишь системой охлаждения.
Хотя она уже была давно доработана ZoMBie, путем установки процессорного кулера на чип и изготовлением радиаторов на память (кстати, меня поразила идея крепить их попарно с помощью проволоки, которая действует по принципу пружин, что видно на фотографии). Кроме того уже давно были найдены и максимально стабильные частоты: 390/350 против номинала 325/310.

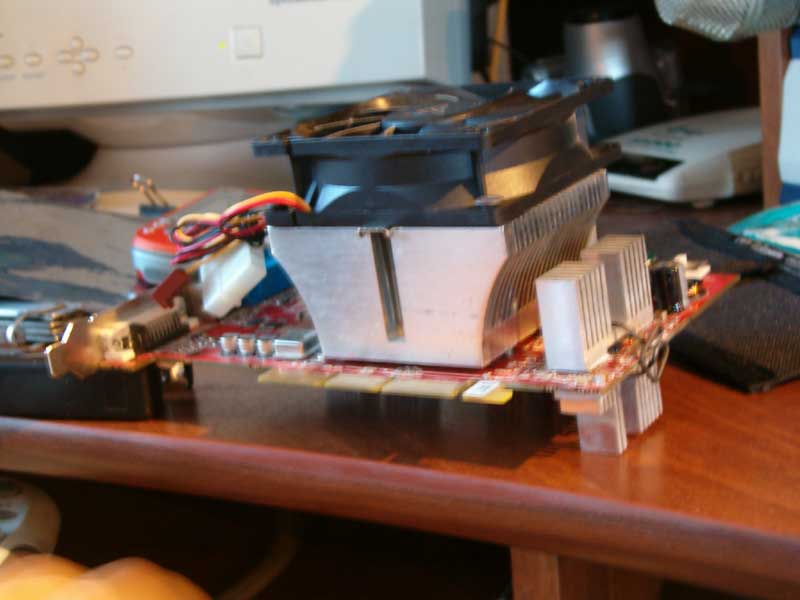

Radeon 9700Pro tuned by ZoMBie
Radeon 9700Pro был извлечен для изучение, а его место заняла GF-2 MX-200, тоже в вольтмодом.

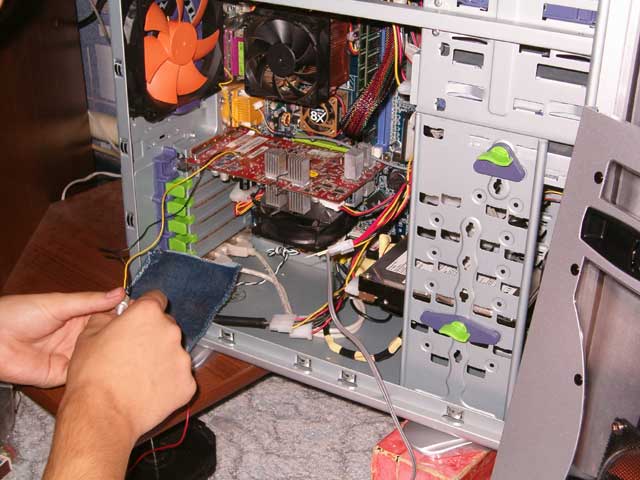

Мой GF2 MX-200 с вольтмодом временно замещает Radeon 9700Pro
В первый день мы решили начать с вольтмода ядра. Для этого пришлось преодолеть несколько проблем, связанных с организационными вопросами, такими как поиском батарейки для вольтметра(стрелочный вольтметр советских времен, отличная вещь, но все-таки китайским мультимером оказалось сподручнее).
Процесс пошел.
Ничего нового мы не изобрели, а на микросхеме SC1175 нашли 18 и 20 ноги и зашунтировали их с помощью переменного резистора на 15 кОм. Постепенно уменьшая его сопротивление нашли максимальные частоты. При дефолтной частоте памяти чип мог работать на 440 Мгц, при напряжении в 1,78 В и использованном сопротивлении в 3 кОм.
Собравшись вновь через полторы недели мы принялись за память (2,8 нс). Надо сказать, что питание памяти было основано на использовании трех импульсных стабилизаторов ISL6522. Немного порывшись в наших архивах было найдено несколько гайдов по вольтмоду памяти карт 9500@9700. Проблема была в том, что в большинстве из них питание VDDQ (выходных буферов), осуществлялось с помощью IRU3037A, а не ISL6522 как у нас. Это нас немного смутило, но найдя один очень краткий гайд techpowerup мы расставили все точки над i.
Первым делом подняли напряжение VDDQ, путем шунтирования 5 и 7 ног микросхемы ISL6522, с исходных 2,7 до 3 В (при использовании резистора на 20 кОм) в результате чего частота памяти подросла до 370Мгц. Пришла очередь вольтмода VDD(питание внутренних цепей), поднятие напряжения с 2,78 до 3,15 ничего не принесло, ни Мгц, как ни жаль. Играть с Vref мы не стали, так честно говоря, в обзорах я не видел чтобы его активно использовали при вольтмоде памяти. В итоге, вольтмод был использован только на VDDQ, и окончательная частота по памяти составила 370Мгц.
Вольтмод непосредственно.
Как и водиться одновременное выставление максимальных частот по чипу и памяти привело к нестабильности. Пришлось немного понижать частоту памяти (за счет шину в 256 бит, потери от этого небольшие). В итоге 3D Mark 2005 был пройден на частотах 440/360 Мгц с результатом в 2990 баллов.
Система, на которой производилось тестирование:
AMD Athlon 2500+ Barton
1 Gb DDR PC-2700
Gigabyte KT400
Radeon 9700 Pro 128Mb 256 bit (440/720)
TT Soprano с 2 120мм кулерами
Thermaltake TR2 400W
Прошу прощения за некоторые неточности в конфигурации системы, так система не моя, поэтому я, скажем, не могу точно назвать модель материнской платы. Кроме того, хотелось бы извиниться, за отсутствие подробных фотографий, связанных с вольтмодом (расположение микросхем, контрольные точки и т.д.). Это информация наверно уже будет излишней, так как вольтмод 9500@9700 описывался много раз. Для тех кого все же интересует эта информация приведу ссылку на использованный нами гайд:
http://www.techpowerup.com/articles/overclocking/vidcard/57
